Parweld XR940A User manual

XR940A / XR950A
Powered Air Purifying Respirator (PAPR) Assembly
User Instructions
EN
FR
ES
IT
DE
Ensemble respirateur d’épuration d’air propulsé
Instructions d’utilisation
Angetriebenes Luftreinigendes Atemschutcgerät
Gebrauchsanweisung
Respirador Purificador de Aire Forzado
Instruciones de uso
Sistema Filtrante Autoventilato
Manuale Istruzioni

XR940A / XR950A PAPR
2

XR940A / XR950A PAPR
3
English......................................................................................................... page 4
Français..................................................................................................... page 18
Deutch....................................................................................................... seite 32
Espagnol................................................................................................. página 46
Italiano ................................................................................................... pagina 60
EN
FR
ES
IT
DE

XR940A / XR950A PAPR
4 | English
Foreword
Contact Information
Read all instructions and warnings before using. Keep this User Instruction for reference. If you have
questions regarding these products contact Parweld Technical Service www.parweld.com.
System Description
The PAPR assembly is designed to be used with the Parweld headgear to form a complete approved
respiratory system. When used in accordance with its CE approval, PAPR assemblies help provide
respiratory protection against particulates. The XR940A/XR950A does not provide protection against
vapors or gases and is not an intrinsically safe system.
The belt mounted assemblies consist of a motor/blower unit, high efficiency filter, waist belt, and
lithium ion battery pack. The motor/blower unit draws ambient air through its high efficiency filter and
supplies filtered air to the headgear via a breathing tube. The blower unit is equipped with automatic
flow control; the motor speed is regulated during operation to compensate for the charge state of the
battery pack and the increasing level of airflow resistance caused by filter loading. Should the airflow
fall below the minimum design flow rate, an audible alarm will sound and the red fan shape LED on the
blower unit will flash to warn the user to immediately leave the contaminated environment. Similarly
an audible and visual low battery alarm will activate when the battery pack has approximately 10-15
minutes of charge remaining to warn the user to leave the contaminated area.
!WARNING
This product is part of a system that helps protect against certain airborne
contaminants. Misuse may result in sickness or death. For proper use, see
supervisor, User Instructions.
IMPORTANT:
Before use, the wearer must read and understand these User Instructions. Keep these User
Instructions for reference.
EN English

XR940A / XR950A PAPR
5English |
!WARNING
Properly selected, used, and maintained respirators help protect against certain airborne
contaminants by reducing concentrations in the wear’s breathing zone below the Occupational
Exposure Limit (OEL). It is essential to follow all instructions and government regulations on
the use of this product, including wearing the complete respirator system during all times of
exposure, in order for the product to help protect the wearer. Misuse of respirators may result in
overexposure to contaminants and lead to sickness or death. For proper use, see supervisor,
refer to the product User Instructions.
Limitations of Use
Do not wear this respirator system to enter areas where:
•Atmospheres are oxygen deficient;
•Contaminant concentrations are unknown;
•Contaminant concentrations are Immediately Dangerous to Life or Health (IDLH);
•Contaminant concentrations exceed the maximum use concentration (MUC) determined using the
Assigned Protection Factor (APF) for the specific respirator system or the APF mandated by specific
government standards, whichever is lower.
Immediately exit the contaminated area if any of the low battery or low airflow alarms
activate.
Refer to the User Instructions provided with the applicable headgear and the additional cautions and
limitations under these User Instructions.
The recommended operating altitude range of the XR940A/XR950A is approximately sea level to 2600
feet (800 metres).
Do not use in environments subject to high magnetic fields.

XR940A / XR950A PAPR
6 | English
!WARNING
1. This product is part of a system that helps protect against certain airborne contaminants.
Misuse may result in sickness or death. For proper use see User Instructions.
2. The Parweld Powered Air Purifying Respirator Assembly is not intrinsically safe. Do not use in
flammable or explosive atmospheres. Doing so may result in serious injury or death.
3. Always correctly use and maintain the filter assembly. Failure to do so may reduce respirator
performance, overexpose you to contaminants, and may result in sickness or death.
a. Inspect filter and gasket(s) before first installation or reinstallation of a filter, replace if
damaged.
b. Always properly install the filter into the blower unit.
c. Keep sealing gasket(s) clean.
d. Never attempt to clean filter by knocking or blowing out accumulated material. Doing so will
damage the filter media.
e. Store the filter as described in these User Instructions within the recommended storage
temperature conditions and observe filter expiration dates.
4. Failure to follow these User Instructions may reduce respirator performance,
overexpose you to contaminants, and may result in injury, sickness, or death.
a. Do not use with parts or accessories other than those manufactured by Parweld as described
in these User Instructions or on the CE approval label for this respirator.
b. The Parweld Powered Air Purifying Respirator XR940A/XR950A Assembly is one component
of an approved respiratory protection system. Always read and follow all User Instructions
supplied with your Parweld headgear and other system components in order to ensure
correct system operation.
5. Always correctly use and maintain the lithium ion battery packs. Failure to do so may cause
fire or explosion or could adversely affect respirator performance and result in injury,
sickness, or death.
a. Do not charge batteries with unapproved chargers, in enclosed cabinets without ventilation,
in hazardous locations, or near sources of high heat.
b. Charge in an area free of combustible material and readily monitored.
c. Do not immerse.
d. Do not use, charge, or store batteries outside the recommended temperature limits.
6. Dispose of lithium ion battery packs according to local environmental regulations. Do not crush,
disassemble, dispose of in standard waste bins, in a fire or send for incineration. Failure to
properly dispose of battery packs may lead to environmental contamination, fire or
explosion.
7. To reduce exposure to hazardous voltage:
a. Do not attempt to service the chargers. There are no user-serviceable parts inside.
b. Do not substitute, modify or add parts to the chargers.
c. Inspect the chargers and power cords before use. Replace if any parts are damaged.
d. Do not use the chargers outdoors or in wet environments areas.
List of Warnings within these User Instructions

XR940A / XR950A PAPR
7English |

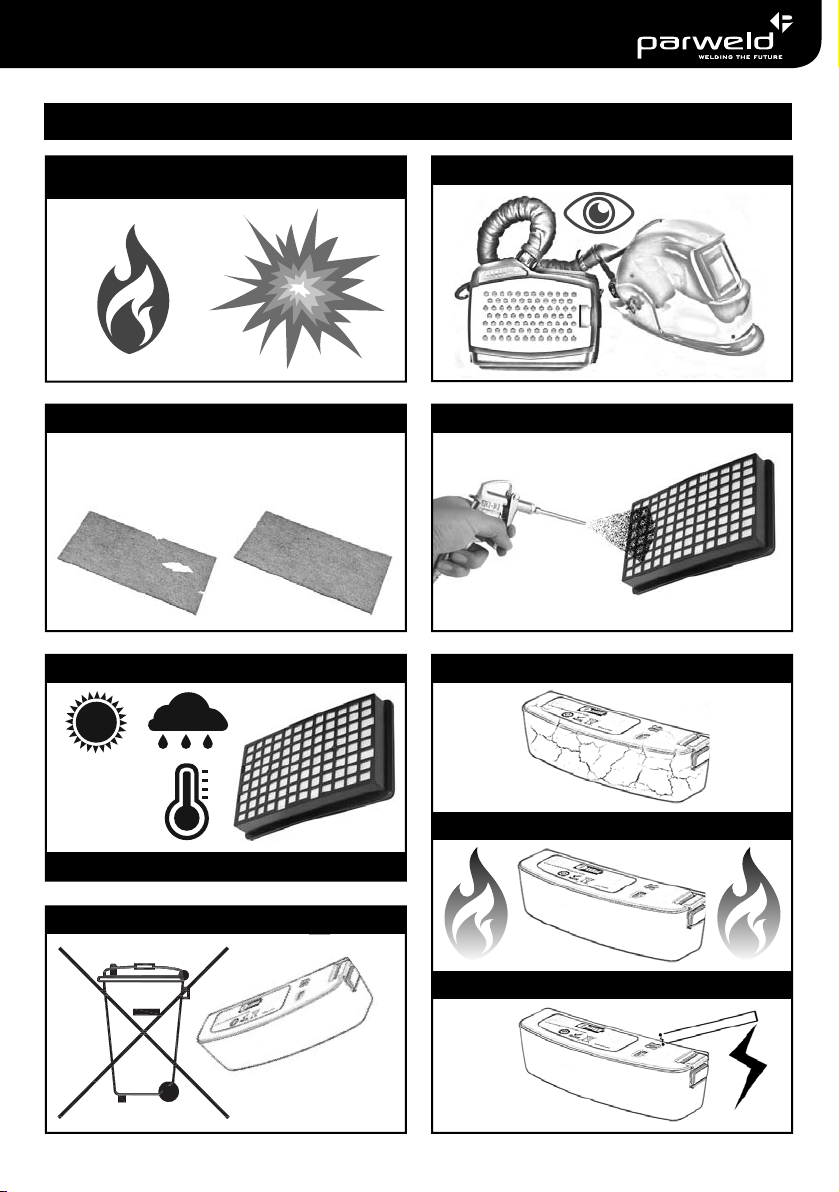

!WARNING



DO NOT USE IN FLAMMABLE OR
EXPLOSIVE ENVIRONMENTS
STORE FILTER IN A COOL DRY PLACE
CHECK FILTER EXPIRY DATE, BEFORE USE
ENSURE FILTER AND SEAL IS NOT DAMAGED
DISPOSE OF BATTERY PROPERLY
INSPECT EQUIPMENT BEFORE EACH USE
DO NOT USE A DAMAGED BATTERY
DO NOT BURN BATTERY
DO NOT SHORT CIRCUIT BATTERY
DO NOT CLEAN FILTER WITH AIR LINE
E


XR940A / XR950A PAPR
8 | English

DO NOT USE IN FLAMMABLE OR
EXPLOSIVE ENVIRONMENTS EXIT THE FUME AREA IF THE LOW BATTERY OR AIR FLOW ALARM SOUNDS

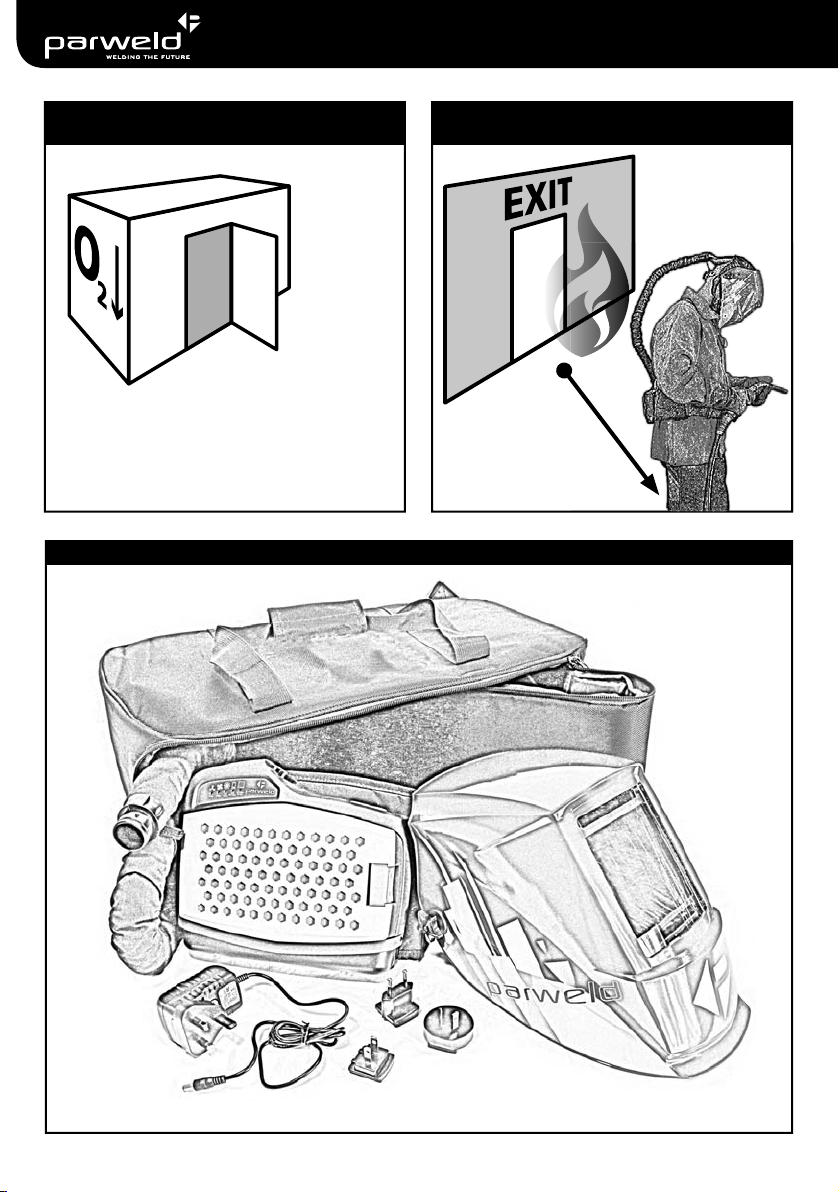

UNPACK AND CHECK CONTENTS
HELMET, BAG, BLOWER,
CHARGER, BATTERY,
HOSE AND FILTERS

XR940A / XR950A PAPR
9English |
CHARGE FOR 3 HOURS BEFORE FIRST USE INSTALL BATTERY
INSTALL FILTERS 1, 2, 3 and 4
3 HRS
1
1
2
2
34

XR940A / XR950A PAPR
10 | English
INSERT HOSE IN TO HELMET
INSERT HOSE IN TO BLOWER
PRE USE INSPECTION
1
1
2
2
1. PUSH
2. TWIST
1. PUSH 2. TWIST
GREY
MASTER

XR940A / XR950A PAPR
11English |
SWITCH ON
INCREASE OR DECREASE THE FLOW RATE FROM 170 TO 220 l/min
LOW AIR FLOW – MOVE AWAY FROM CONTAMINATED AREA AND INSPECT FOR BLOCKAGES
2 SECS
1 SEC

XR940A / XR950A PAPR
12 | English
LOW BATTERY – MOVE FROM CONTAMINATED AREA AND RECHARGE/REPLACE THE BATTERY
FILTER BLOCKED – MOVE FROM CONTAMINATED AREA AND REPLACE FILTER
SWITCH OFF
3 SECS

XR940A / XR950A PAPR
13English |
LOW BATTERY MOVE FROM CONTAMINATED
AREA AND RECHARGE REPLACE THE BATTERY

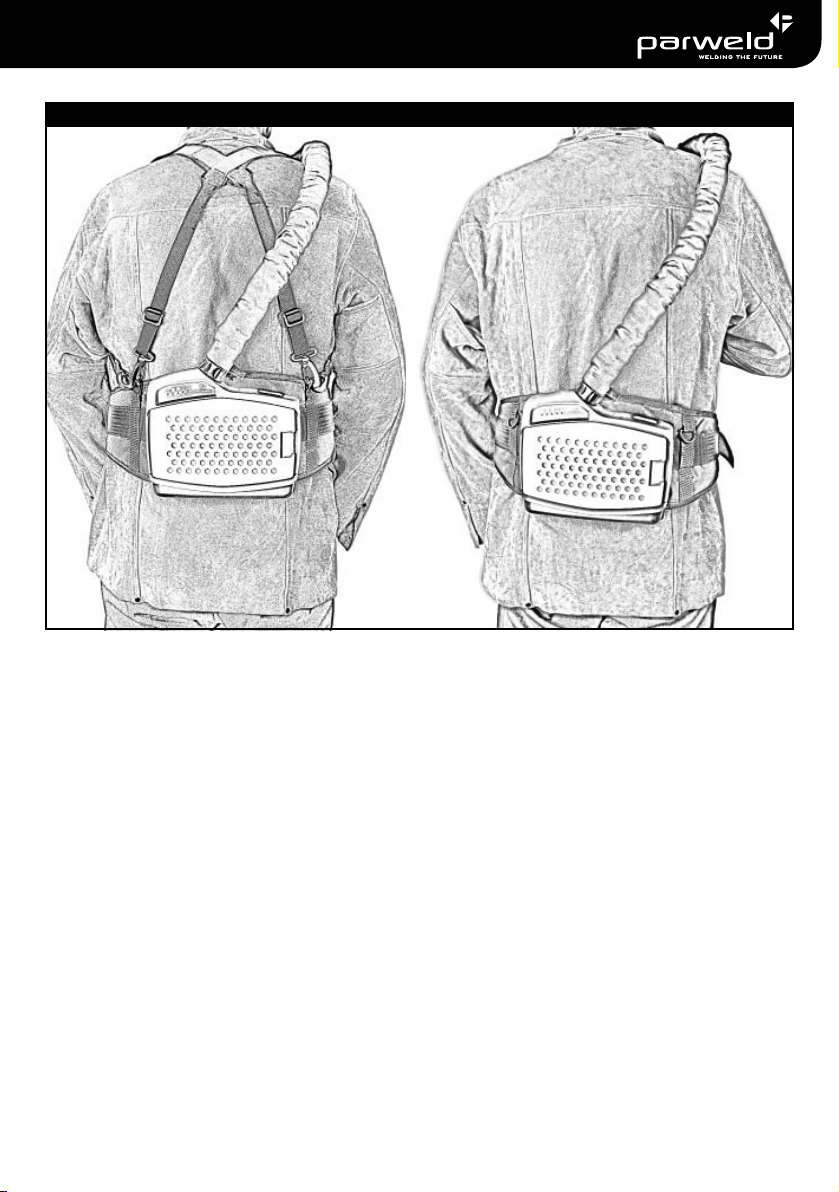

WEAR AROUND WAIST WITH OR WITHOUT SHOULDER STRAP

XR940A / XR950A PAPR
14 | English
PAPR SPARE PARTS LIST
6
9
1
7
10
3
4
5
2
8

XR940A / XR950A PAPR
15English |
11

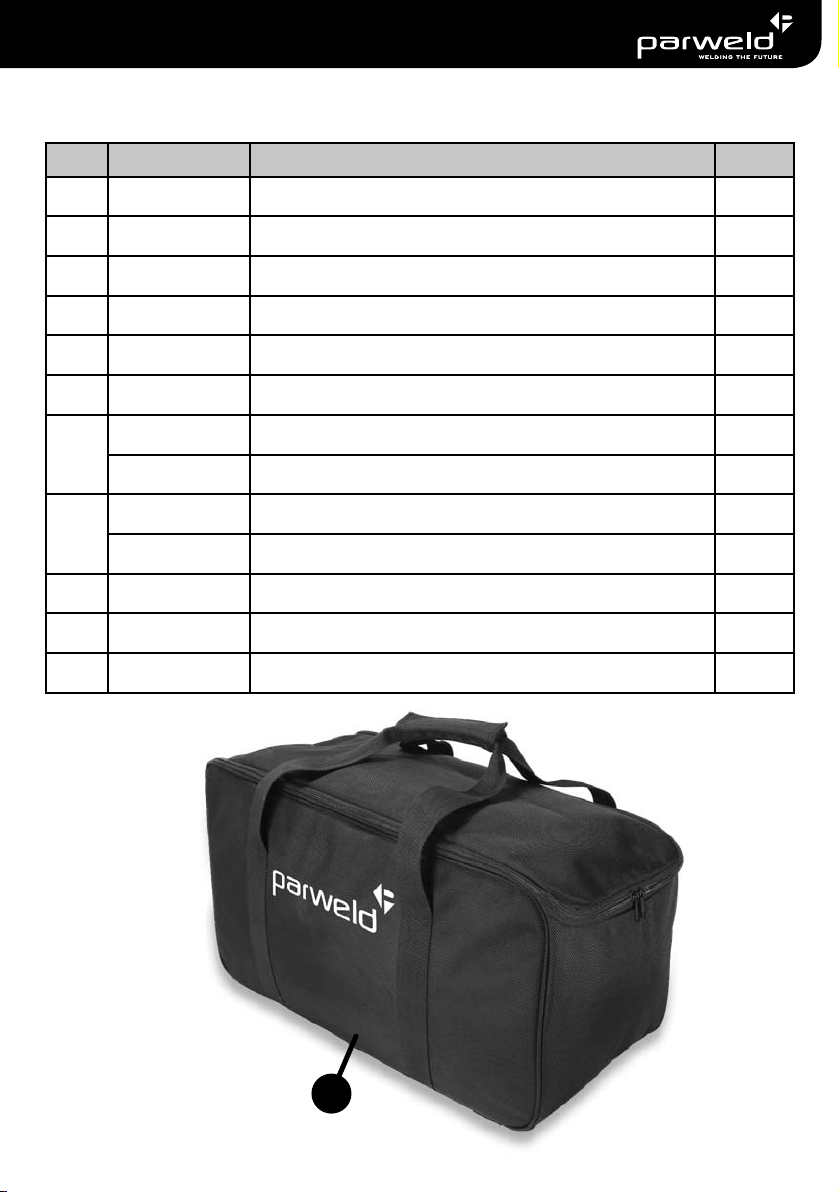

Item Part Number Description Pk Qty
1 XR1003 Blower unit without belt (no filters but with cover) 1
2 XR1004 Filter cover with purple catch 1
3 XR1005 Spark Arrestor 1
4 XR1006 Carbon Pre-filter 10
5 XR1007 P3 HEPA filter 1
6 XR1008 Comfort belt with shoulder straps 1
7
XR1009 Flex air hose (inc Flame Retardant cover) 0.9m 1
XR1119 Flex air hose (inc Flame Retardant cover) 1.2m 1
8
XR1010 Flame Retardant hose cover 0.9m 1
XR1110 Flame Retardant hose cover 1.2m 1
9 XR1016 BATTERY Li/ion 1
10 XR1017 Universal charger 1
11 XR1001 Nylon carry bag 1
PAPR SPARE PARTS LIST

XR940A / XR950A PAPR
16 | English

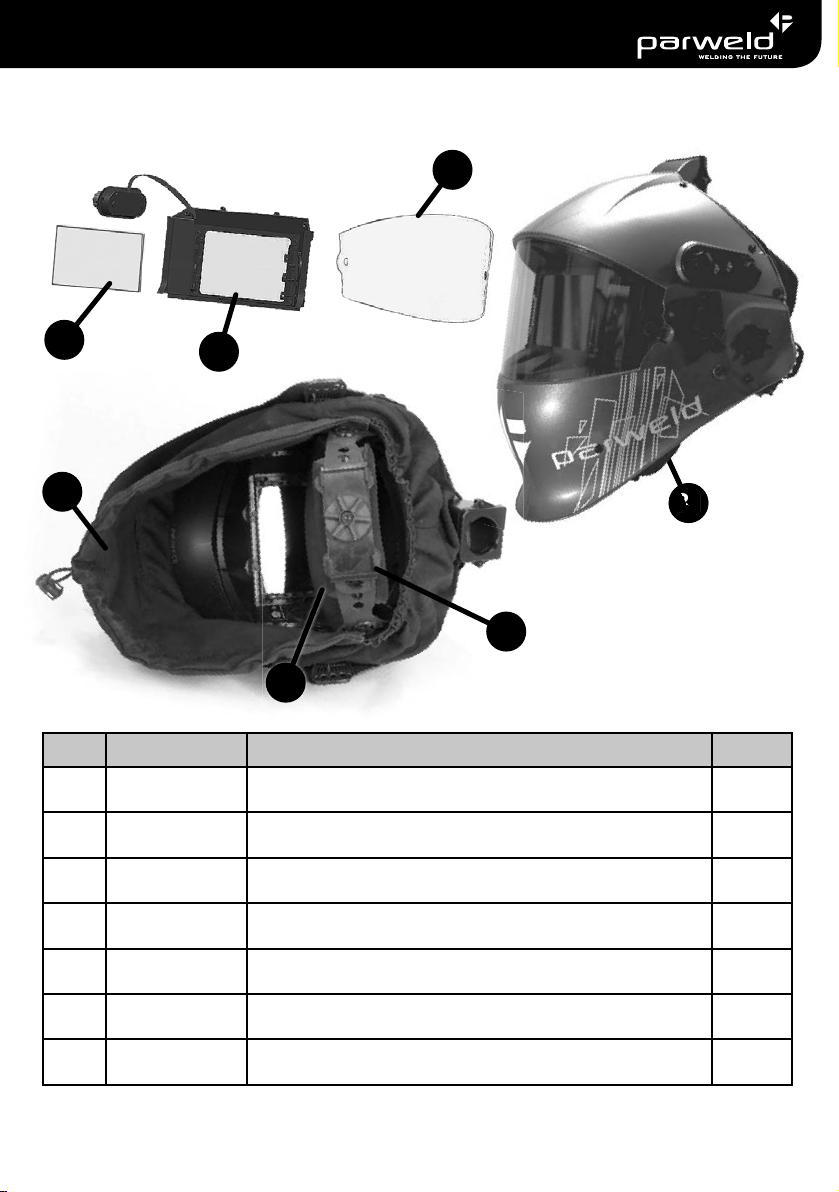

PAPR SPARE PARTS LIST
25
24
21
22
23

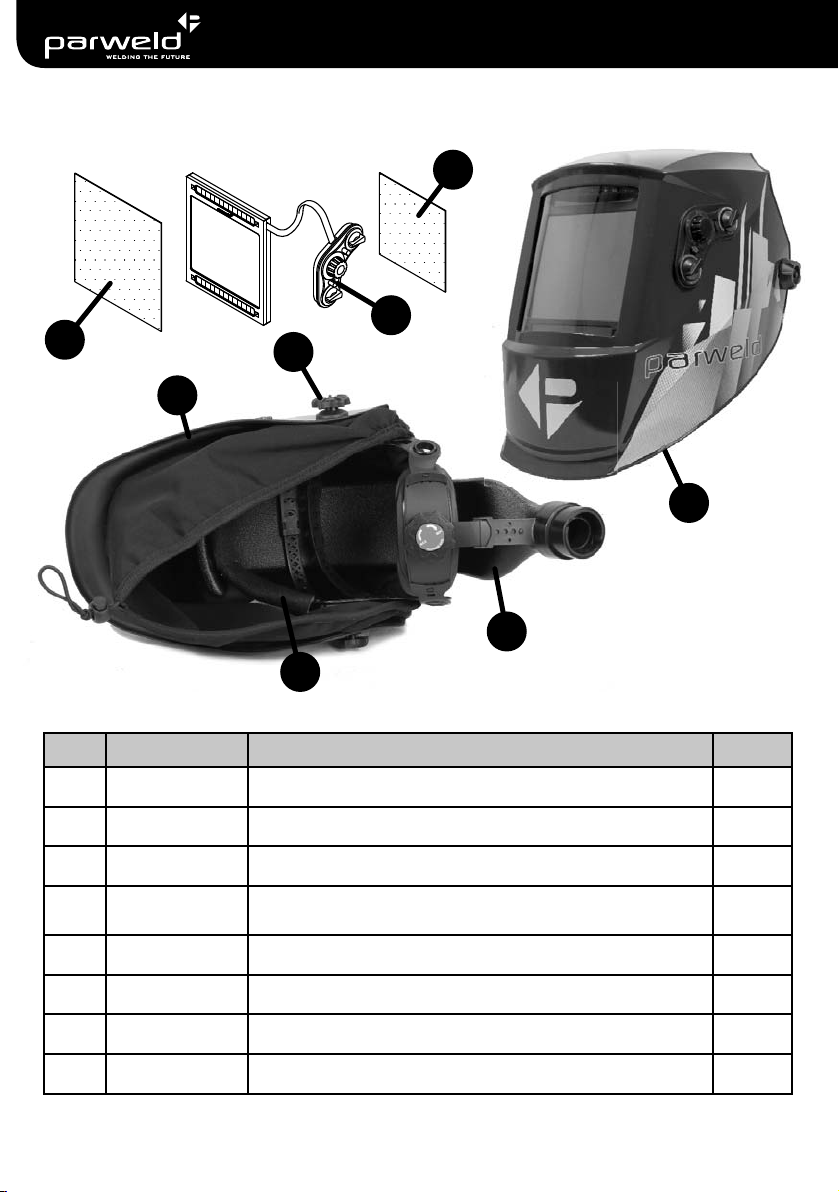

Item Part Number Description Pk Qty
21 XR1002 Large View Helmet with face seal and head gear 1
22 XR1011 Head gear inc air duct 1
23 XR1012 Sweat band for head gear 1
24 XR1013 Head gear fittings kit, one set left and right and hook
screws for the front of the air duct 1
25 XR1014 Face seal and fixings 1
26 XR9720 Front Cover Lens 1
27 XR9700 Auto-Darkening Filter (ADF) c/w Control 1
28 XR9730 Inside Cover Lens 1
27
28
26
Note: Use Flex air hose XR1009

XR940A / XR950A PAPR
17English |
PAPR SPARE PARTS LIST
34 31
32
33
Item Part Number Description Pk Qty
31 XR1052 Flip Filter Helmet with face seal and head gear 1
32 XR9540 Headband Assembly 1
33 XR9550 Headband Sweat Pads (Front, Top and Back) 1
34 XR9570 Face Seal 1
35 XR9530 Inside Cover Lens (106mm x 70mm) 1
36 XR9560 Auto Darkening Filter (ADF) c/w Control 1
37 XR9520 Front Cover Visor 1
36
37
35
3
1
3
1
Note: Use Flex air hose XR1019

XR940A / XR950A PAPR
18 | Français
Avant-propos
Contact pour informations
Lire attentivement les instructions et les avertissements avant l’utilisation. Conserver ces instructions
d’utilisation afin de pouvoir les consulter. Si vous avez des questions au sujet de ces produits, contac-
tez le service technique Parweld via le site Web www.parweld.com.
Description du système
L’appareil PAPR est conçu pour être utilisé avec le casque Parweld et former un système de protection
respiratoire complet et agréé. Utilisé conformément à son marquage CE, le système PAPR offre une
protection respiratoire contre les particules. Le XR940A/XR950A n’offre pas de protection contre les
vapeurs ni les gaz et ne constitue pas un système à sécurité intrinsèque.
Les appareils portés à la ceinture se composent d’un groupe moteur/ventilateur, d’un filtre à haute
efficacité, d'une ceinture et d’un accu lithium-ion. Le groupe moteur/ventilateur prélève l’air ambiant à
travers le filtre à haute efficacité et refoule l’air filtré vers le casque via un tuyau respiratoire. Le groupe
ventilateur est doté d’un contrôle automatique de flux d’air ; le régime du moteur est réglé lors du
fonctionnement de manière à compenser le niveau de charge de l’accu et le niveau croissant de résis-
tance à l’écoulement d’air dû à la charge du filtre. Si le flux d’air descend en-deçà du débit minimum
nominal, une alarme sonore retentit et la LED en forme de drapeau rouge sur le groupe ventilateur
clignote afin d’avertir et inciter l’utilisateur à quitter immédiatement l’environnement contaminé. De
même, un signal sonore et visuel Batterie faible est activé dès que la charge de l’accu suffit encore
pour quelque 10-15 minutes pour avertir et inciter l’utilisateur à quitter la zone contaminée.
!AVERTISSEMENT
Ce produit fait partie d’un système qui contribue à la protection contre certains
contaminants atmosphériques. L’utilisation non conforme peut entraîner des
maladies voire la mort. Consulter le superviseur et les instructions d’utilisation pour
l’utilisation conforme.
IMPORTANT :
L’utilisateur doit avoir lu et compris ces instructions d’utilisation avant d’utiliser l’appareil. Conserver
ces instructions d’utilisation afin de pouvoir les consulter.
FR Français

XR940A / XR950A PAPR
19Français |
!AVERTISSEMENT
Correctement sélectionnés, utilisés et entretenus, les appareils respiratoires contribuent à protéger
contre certains polluants atmosphériques en réduisant la concentration de ces derniers au sein
de la zone de respiration de l’utilisateur sous la valeur limite d’exposition professionnelle (LEP).
Respecter scrupuleusement toutes les instructions et directives légales relatives à l’utilisation de
ce produit, ceci comprenant le port du système de protection respiratoire complet pendant toute
la durée d’exposition, de manière que le produit contribue à la protection de l’utilisateur. Toute
utilisation non conforme des appareils respiratoires peut entraîner une exposition exces-
sive aux contaminants et causer des maladies voire la mort. Consulter le superviseur et les
instructions d’utilisation pour l’utilisation conforme.
Restrictions d’utilisation
Ne pas porter ce système de protection respiratoire lors de l’accès à des zones où :
•l’atmosphère manque d’oxygène ;
•les concentrations de contaminants sont inconnues ;
•les concentrations de contaminants représentent un danger immédiat pour la vie ou la santé (DIVS) ;
• les concentrations de contaminants sont supérieures à la concentration maximum en service (MUC)
déterminée à l’aide du facteur de protection assigné (APF) pour le système spécifique de protection
respiratoire ou de l’APF exigé par les normes légales (selon le plus bas).
Quitter immédiatement la zone contaminée dès qu’une des alarmes de Batterie faible ou Flux
d’air faible est active.
Consulter les instructions d’utilisation jointes au casque ainsi que les avertissements et restrictions
supplémentaires de ces instructions.
La plage d’altitude en fonctionnement recommandée pour le XR940A/XR950A va du niveau de la mer
jusqu’à 800 m.
Ne pas utiliser dans des environnements pouvant présenter de puissants champs magnétiques.

XR940A / XR950A PAPR
20 | Français
!AVERTISSEMENT
1. Ce produit fait partie d’un système qui contribue à la protection contre certains contaminants
atmosphériques. L’utilisation non conforme peut entraîner des maladies voire la mort.
Consulter les instructions d’utilisation pour l’utilisation conforme.
2. L’appareil de protection respiratoire à adduction d’air Parweld n’est pas un système à sécuri-
té intrinsèque. Ne pas utiliser dans des atmosphères inflammables ou explosibles. Ceci peut
entraîner de graves blessures voire la mort.
3. Toujours utiliser et entretenir correctement le module de filtre. Le non-respect de ce point
peut entraver les performances de l’appareil respiratoire, entraîner une exposition ex-
cessive aux contaminants et causer des maladies voire la mort.
a. Contrôler le filtre et le ou les joints avant la (première) mise en place du filtre, remplacer ces
composants s’ils sont endommagés.
b. Toujours bien mettre le filtre en place dans le groupe ventilateur.
c. Le ou les joints d’étanchéité doivent être bien propres.
d. Ne jamais tenter de nettoyer le filtre en le heurtant ou en soufflant les matières accumulées.
Ceci risque d’endommager le matériau filtrant.
e. Stocker le filtre comme décrit dans les présentes instructions d’utilisation, en respectant la
température de stockage recommandée ainsi que les dates de péremption des filtres.
4. Le non-respect des instructions d’utilisation peut entraver les performances de
l’appareil respiratoire, entraîner une exposition excessive aux contaminants et causer
des maladies voire la mort.
a. Ne pas utiliser avec des composants ou accessoires autres que ceux fabriqués par Parweld
comme décrit dans les présentes instructions d’utilisation ou conformément au marquage
d’agrément CE pour cet appareil respiratoire.
b. L’appareil de protection respiratoire à adduction d’air Parweld XR940A/XR950A constitue un
composant faisant partie d’un système de protection respiratoire agréé. Toujours lire et res-
pecter les instructions d’utilisation jointes à votre casque Parweld et aux autres composants,
de manière à garantir le fonctionnement correct du système.
5. Toujours utiliser et entretenir correctement les accus lithium-ion. Le non-respect de ce point
peut entraîner un incendie ou une explosion ou entraver les performances de l’appareil
respiratoire, causant des blessures, des maladies voire même la mort.
a. Ne pas recharger l’accu avec un chargeur non agréé, dans des armoires fermées sans venti-
lation, dans des zones dangereuses ou à proximité de sources de forte chaleur.
b. Recharger l’accu dans des zones exemptes de matières combustibles et pouvant être aisé-
ment contrôlées.
c. Ne pas immerger dans l’eau.
d. Ne pas utiliser, recharger ni stocker des accus en dehors de la plage de température recom-
mandée.
6. Éliminer les accus lithium-ion conformément aux règlements applicables localement en matière
d’environnement. Ne pas détruire, démonter, jeter avec les ordures ménagères, jeter dans le
feu ni incinérer. L’élimination non conforme des accus peut entraîner une contamination
de l’environnement, un incendie ou une explosion.
7. Pour réduire l’exposition à une tension dangereuse :
a. Ne pas tenter d’entretenir les chargeurs. Ils ne contiennent pas de composants devant être
entretenus pas l’utilisateur.
b. Ne pas remplacer, modifier ni ajouter des composants aux chargeurs.
c. Contrôler les chargeurs et le câble d’alimentation avant l’utilisation. Remplacer le chargeur si
les composants sont endommagés.
d. Ne pas utiliser les chargeurs à l’extérieur ni dans des environnements humides.
Liste des avertissements au sein des présentes instructions d'utilisation
