Pattfield E-WS 230/2350 User manual

E-WS
230/2350
Bedienungsanleitung
für Winkelschleifer
Operating Instructions
Right-angle Grinder
Instructions de service
pour meuleuse d'angle
Gebruiksaanwijzing
Haakse slijper
Istruzioni per lʼuso
della smerigliatrice angolare
Bruksanvisning
Vinkelslipverk
jNávod k použití pro
ruční úhlovou brusku
WNávod na obsluhu
pre uhlovú brúsku
Instrucøiuni de utilizare
aparat de μlefuire manual de colø
Art.-Nr.: 44.720.20 I.-Nr.: 01037I.-
Nr.: 015r.:

Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 1

Gebrauchsanweisung beachten!
Follow the operating instructions
Veuillez respecter les indications du mode dʼemploi
Gebruiksaanwijzing in acht nemen
Osservate le istruzioni per lʼuso
Beakta bruksanvisningen
Dbát návodu k použití
Dodržiavajte návod na obsluhu
Respectaøi instrucøiunile de folosire
Schutzbrille tragen!
Wear safety goggles
Utilisez des lunettes de protection
Veiligheidsbril dragen
Usate gli occhiali protettivi
Använd skyddsglasögon
Používat ochranné brýle
Používajte ochranné okuliare
Purtaøi ochelari de protecøie
2
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 2


1 Spindelarretierung
2 Schutzhaube
3 Spannflansch *
4 Schleifscheibe
5 Flanschmutter *

1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque *
4 Meule
5 Ecrou de serrage *

1 Spilvergrendeling
2 Beschermkap
3 Spanflens *
4 Slijpschijf
5 Flensmoer *
a
b
c
d
e
3
* Anordnung der Flansche siehe Seite 7
* Flange arrangement see page 11
* Disposition des brides voir page 15
* Placering af flangen zie blz. 19
* Per la disposizione della flangia vedi
pag. 23
* Flänsens ordning se sidan 27
j* Rozmístění přírub viz strana 31
W* Usporiadanie príruby pozri na strane
35
Q* Poziţia flanşei vezi pagina 39

1 Spindle catch
2 Guard
3 Clamping flange *
4 Grinding wheel
5 Flange nut *

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio *
4 Disco
5 Dado fissaggio *

1 Spindelfastlåsning
2 Skyddskåpa
3 Spännfläns *
4 Slipskiva
5 Flänsmutter *
j
1. Aretace vřetena
2. Ochranný kryt
3. Upínací příruba*
4. Brusný kotouč
5. Přírubová matka*
W
1 Aretácia vretena
2 Ochranný kryt
3 Upínacia objímka *
4 Brúsny kotúč
5 Prírubová matica *
Q
1 Oprirea axului principal
2 Apåråtoarea de protecøie
3 Flanμa de fixare *
4 Discul de polizat
5 Piuliøa flanμei *
12


Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 3

4
 Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen zur Folge haben.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Betriebsanleitung für Winkelschleifer
Bestimmungsgemäße Verwendung
Der Winkelschleifer ist zum Trenn- und Schrupp-
schleifen von Metallen und Gestein unter Verwend-
ung der entsprechenden Trenn- oder Schrupp-
scheibe bestimmt.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
SPANNUNG
Prüfen Sie vor der Inbetriebnahme, ob die auf dem
Typenschild angegebene Spannung mit der
Netzspannung übereinstimmt. Die Netzspannung
sollte in keinem Fall um mehr als 10 % von der
angegebenen Nennspannung abweichen.
SCHALTER
Der Winkelschleifer ist mit einem Sicherheitsschalter
zur Unfallverhütung ausgestattet. Zum Einschalten
die Sperrtaste (1) nach vorne schieben und die
Schaltertaste (2) drücken.
AUSTAUSCH DER SCHLEIFSCHEIBEN
Netzstecker ziehen!
Einfacher Scheibenwechsel durch
Spindelarretierung.
Spindelarretierung drücken und
Schleifscheibe einrasten lassen.
Die Flanschmutter mit dem
Stirnlochschlüssel öffnen.
Schleif- oder Trennscheibe
wechseln und Flanschmutter mit
dem Stirnlochschlüssel
festziehen.
Achtung:
Spindelarretierung nur bei stillstehendem Motor
und Schleifspindel drücken!
Die Spindelarretierung muß während des
Scheibenwechsels gedrückt bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke,
die Flanschmutter mit der Planseite zur Schleif- oder
Trennscheibe aufschrauben.
PROBELAUF NEUER SCHLEIFSCHEIBEN
Den Winkelschleifer mit montierter Schleif- oder
Trennscheibe mindestens 1 Minute im Leerlauf
laufen lassen. Vibrierende Scheiben sofort
austauschen.
MOTOR
Der Motor muß während der Arbeit gut belüftet
werden, daher müssen die Lüftungsöffnungen immer
sauber gehalten werden.
ZUSATZHANDGRIFF (Bild 1)
Der Winkelschleifer ist mit einem speziellen Handgriff
ausgestattet, welcher der jeweiligen Arbeitsposition
angepasst werden kann. Zum Fixieren des Zuzsatz-
handgriffes, die Kontermutter (1) ganz auf den Zu-
satzhandgriff aufschrauben. Anschliessend den Zu-
D
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 4

5
satzhandgriff ebenfalls ganz auf den Winkelschleifer
aufschrauben. Nun den Handgriff auf die gewün-
schte Position einstellen und mit der Kontermutter (1)
sichern.
Achtung! Das Gewinde des Zusatzhandgriffes muss
soweit wie möglich in den Winkelschleifer geschraubt
werden.
DREHBARER HANDGRIFF (Bild 2)
Der Handgriff kann um 90° nach links und rechts
gedreht werden. Drücken sie dazu die Verriegel-
ungstaste und drehen Sie den Handgriff um 90°
nach links oder rechts.
Achtung! Die Verriegelungstaste muß deutlich
hörbar einrasten!
SCHLEIFSCHEIBEN
Die Schleif- oder Trennscheibe darf nie größer als
der vorgeschriebene Durchmesser sein.
Kontrollieren Sie vor dem Einsatz der Schleif- oder
Trennscheibe deren angegebene Drehzahl. Die
Drehzahl der Schleif- oder Trennscheibe muß höher
sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennscheiben die
für eine minimale Drehzahl von 6.000 min-1 und für
eine Umfangsgeschwindigkeit vom 80 m/sec.
zugelassen sind.
ARBEITSHINWEISE
Schruppschleifen
Der beste Erfolg beim Schruppschleifen wird
erreicht, wenn Sie die Schleifscheibe in einem
Winkel von 30° bis 40° zur Schleifebene ansetzen
und gleichmäßig über das Werkstück hin- und herbe-
wegen.
Trennschleifen
Bei Trennarbeiten den Winkelschleifer in der
Schneidebene nicht verkanten. Die Trennscheibe
muß eine saubere Schnittkante aufweisen.
Zum Trennen von harten Gestein verwenden Sie am
besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht bearbeitet
werden!

Verwenden Sie niemals Trennscheiben zum
Schruppschleifen.
TECHNISCHE DATEN
Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 2350 W
Leerlaufdrehzahl: 6.000 min-1
max. Scheiben Ø: 230 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LpA 94,8 dB (A)
Schalleistungspegel LWA 107,8 dB (A)
Vibration ahv 3,9 m/s2
Schutzisoliert II / 쓑
Gewicht 5,8 Kg
Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
Reinigung, Wartung und
Ersatzteilbestellung
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und
Motorengehäuse so staub- und schmutzfrei wie
möglich. Reiben Sie das Gerät mit einem
sauberen Tuch ab oder blasen Sie es mit
Druckluft bei niedrigem Druck aus.
Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.
Verwenden Sie keine Reinigungs- oder
Lösungsmittel; diese könnten die Kunststoffteile
des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
Kohlebürsten
Bei übermäßiger Funkenbildung lassen Sie die
Kohlebürsten durch eine Elektrofachkraft überprüfen.
Achtung! Die Kohlebürsten dürfen nur von einer
Elektrofachkraft ausgewechselt werden.
D
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 5

6
D
Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden;
Typ des Gerätes
Artikelnummer des Gerätes
Ident-Nummer des Gerätes
Ersatzteilnummer des erforderlichen Ersatzteils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
Entsorgung und Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 6

7
D

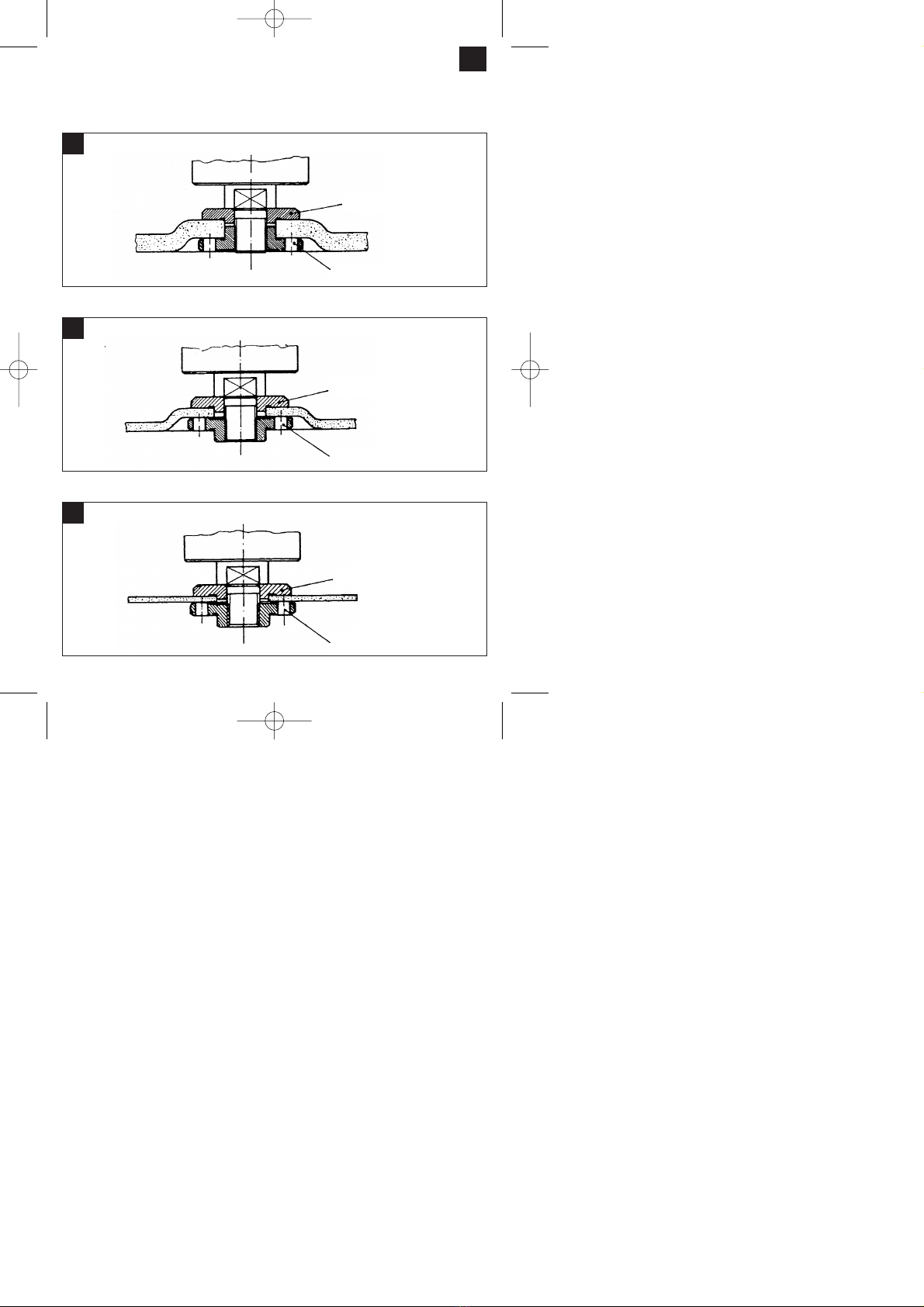

Anordnung der Flansche bei Verwendung von
Schleifscheiben und Trennscheiben
1
Spannflansch
Flanschmutter
Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe
2
Spannflansch
Flanschmutter
Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe
3
Spannflansch
Flanschmutter
Anordnung der Flansche bei Verwendung einer geraden Trennscheibe
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 7

8
GB
Important!
When using equipment, a few safety precautions
must be observed to avoid injuries and damage.
Please read the complete operating manual with due
care. Keep this manual in a safe place, so that the
information is available at all times. If you give the
equipment to any other person, give them these
operating instructions as well.
We accept no liability for damage or accidents which
arise due to non-observance of these instructions
and the safety information.
1. Safety regulations
The corresponding safety information can be found
in the enclosed booklet.
CAUTION!
Read all safety regulations and instructions.
Any errors made in following the safety regulations
and instructions may result in an electric shock, fire
and/or serious injury.
Keep all safety regulations and instructions in a
safe place for future use.
Operating instructions for right-angle
grinders
Proper use
The angle grinder is designed for the cutting and
rough grinding of metal and masonry using the
appropriate cutting disk or rough grinding disk.
The equipment is to be used only for its prescribed
purpose. Any other use is deemed to be a case of
misuse. The user / operator and not the
manufacturer will be liable for any damage or injuries
of any kind caused as a result of this.
Please note that our equipment has not been
designed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
VOLTAGE
Before you use the machine for the first time, check
that the voltage marked on the rating plate is the
same as your mains voltage. Under no
circumstances is the mains voltage to differ from the
rated voltage by more than 10%.
SWITCH
To switch on, push the locking button forward (1)
and press the switch button (2).
REPLACING THE GRINDING WHEEL
Pull out the power plug.
Simple wheel change by spindle
lock: Press the spindle lock and
allow the grinding wheel to latch
in place.Open the flange nut with
the face spanner.
Change the grinding or cutting
wheel and tighten the flange nut
with the face spanner.
Important! Only ever press the spindle lock
when the motor and grinding spindle are at a
standstill! You must keep the spindle lock
pressed while you change the wheel!
For grinding or cutting wheels up to approx. 3 mm
thick, screw on the flange nut with the flat side facing
the grinding or cutting wheel.
TEST RUN FOR NEW GRINDING WHEELS
Allow the right-angle grinder to run in idle for at least
1 minute with the grinding or cutting wheel fitted in
place. Vibrating wheels are to be replaced
immediately.
MOTOR
It is vital for the motor to be well ventilated during
operation. Be sure, therefore, to keep the ventilation
holes clean at all times.
ADDITIONAL HANDLE (FIG. 1)
The angle grinder comes with a special additional
handle that can be adapted to the working position in
question.
To fix the additional handle in position, turn the lock
nut (1) all the way onto the additional handle. Then
screw the additional handle fully onto the angle
grinder. Now adjust the handle to the position
required and fix it in place with the lock nut (1).
Important! The thread of the additional handle has
to be screwed as far as possible into the angle
grinder.
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 8

9
GB
Swivel handle (Fig. 2)
The handle can be swiveled a maximum 90° to the
left and right. To do so, press the locking plate (1)
and swivel the handle 90° to the left or right.
Important! When the locking plate (1) engages
correctly it makes an audible click.
CARBON BRUSHES
Carbon brushes that are burned, broken or shorter
than 5 mm are to be replaced by original
replacement brushes. Always replace the carbon
brushes in pairs.
GRINDING WHEELS
Never use a grinding or cutting wheel bigger than the
specified diameter.
Before using a grinding or cutting wheel, check its
rated speed. The wheel´s rated speed must be
higher than the idle speed of the right-angle grinder.
Use only grinding and cutting wheels that are
approved for a minimum speed of 6,000 rpm and a
peripheral speed of 80 m/sec.
OPERATING MODES
Rough grinding:
For the best rough grinding results, hold the grinding
wheel at an angle of between 30° and 40° to the
workpiece surface and guide back and forth over the
workpiece in steady movements.
Cutting:
When you use the right-angle grinder for cutting
purposes, avoid tilting it in the cutting plane. The
cutting wheel must have a clean cutting edge.
A diamond cutting wheel is best used to cut hard
stone.
It is prohibited to use the machine on asbestos
materials!
It is prohibited to use the machine on asbestos
materials!
 Never use a cutting wheel for rough grinding.
TECHNICAL DATA
Nominal voltage: 230 V ~ 50 Hz
Power consumption: 2350 W
Idle speed: 6.000 rpm
Max. wheel diameter: 230 mm
Drive spindle thread: M 14
Sound pressure level LPA: 94,8 dB(A)
Sound power level LWA: 107,8 dB(A)
Vibration ahv 3,9 m/s2
Weight 5,8 kg
Totally insulated II / 쓑
Replacing the power cable
If the power cable for this equipment is damaged, it
must be replaced by the manufacturer or its after-
sales service or similarly trained personnel to avoid
danger.
Cleaning, maintenance and ordering of
spare parts
Always pull out the mains power plug before starting
any cleaning work.
Cleaning
Keep all safety devices, air vents and the motor
housing free of dirt and dust as far as possible.
Wipe the equipment with a clean cloth or blow it
with compressed air at low pressure.
We recommend that you clean the device
immediately each time you have finished using it.
Clean the equipment regularly with a moist cloth
and some soft soap. Do not use cleaning agents
or solvents; these could attack the plastic parts of
the equipment. Ensure that no water can seep
into the device.
Carbon brushes
In case of excessive sparking, have the carbon
brushes checked only by a qualified electrician.
Important! The carbon brushes should not be rep
laced by anyone but a qualified electrician.
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 9

10
GB
Maintenance
There are no parts inside the equipment which
require additional maintenance.
Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
Type of machine
Article number of the machine
Identification number of the machine
Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Disposal and recycling
The unit is supplied in packaging to prevent its being
damaged in transit. This packaging is raw material
and can therefore be reused or can be returned to
the raw material system.
The unit and its accessories are made of various
types of material, such as metal and plastic.
Defective components must be disposed of as
special waste. Ask your dealer or your local council.
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 10

11
GB
Flange arrangements when using grinding
wheels and cutting wheels
1
Clamping flange
Flange nut
Flange arrangement when using a depressed-centre or straight grinding wheel
2
Clamping flange
Flange nut
Flange arrangement when using a depressed-centre cutting wheel
3
Clamping flange
Flange nut
Flange arrangement when using a straight cutting wheel
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 11

12
Attention !
Lors de lʼutilisation dʼappareils, il faut respecter
certaines mesures de sécurité afin dʼéviter des
blessures et dommages. Veuillez donc lire
attentivement ce mode dʼemploi. Conservez-le bien
de façon à pouvoir disposer à tout moment de ces
informations. Si lʼappareil doit être remis à dʼautres
personnes, remettez-leur aussi ce mode dʼemploi.
Nous déclinons toute responsabilité pour les
accidents et dommages dus au non-respect de ce
mode dʼemploi et des consignes de sécurité.
Consignes de sécurité:
Vous trouverez les consignes de sécurité
correspondantes dans le cahier en annexe.
AVERTISSEMENT !
Veuillez lire toutes les consignes de sécurité et
instructions.
Tout non-respect des consignes de sécurité et
instructions peut provoquer une décharge électrique,
un incendie et/ou des blessures graves.
Conservez toutes les consignes de sécurité et
instructions pour une consultation ultérieure.
Mode dʼemploi pour meuleuse dʼangle
Utilisation conforme à lʼaffectation
La meuleuse dʼangle sert à tronçonner à la meule et
à dégrossir à la meule les métaux et la pierre en
utilisant une meule à tronçonneuse ou à dégrossir.
La machine doit exclusivement être employée
conformément à son affectation. Chaque utilisation
allant au-delà de cette affectation est considérée
comme non conforme. Pour les dommages en
résultant ou les blessures de tout genre, le
producteur décline toute responsabilité et
lʼopérateur/lʼexploitant est responsable.
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
TENSION
Vérifiez avant la mise en service si la tension
indiquée sur la plaque signalétique correspond à la
tension secteur. La tension secteur ne doit différer en
aucun cas de plus de 10 % de la tension secteur
indiquée.
INTERRUPTEUR
Pour mettre lʼappareil en service, poussez la touche
de blocage vers lʼavant (1) et appuyez sur la touche
interrupteur (2). .
REMPLACER LES MEULES
Retirez la fiche secteur
Remplacement aisé des meules
grâce au dispositif dʼarrêt de
broche. Poussez ce dispositif
dʼarrêt et faites enclencher la
meule. Ouvrez lʼécrou à bride au
moyen de la clé à ergots.
Remplacez la meule ou la meule
à tronçonner et serrez bien
lʼécrou à bride au moyen de la clé
à ergots.
Attention:
Poussez le dispositif dʼarrêt de broche seulement
si le moteur et la broche sont arrêtés!
Veillez à ce que le dispositif dʼarrêt de broche
soit poussé pendant le remplacement de la
meule!
Si vous utilisez des meules ou des meules
tronçonneuses dʼune épaisseur maximale de 3 mm,
vissez lʼécrou à bride de sorte que le côté plan soit
dirigé vers la meule ou la meule tronçonneuse.
MARCHE DʼESSAI DE NOUVELLES MEULES
Faites tourner la meuleuse dʼangle sans charge avec
la meule ou la meule tronçonneuse montée pendant
une minute au minimum. Remplacez tout de suite
des meules vibrantes.
MOTEUR
Il faut que le moteur soit bien ventilé pendant le
travail; cʼest pourquoi les fentes de ventilation
doivent rester toujours propres.
POIGNEE SUPPLEMENTAIRE (FIGURE 1)
La meuleuse dʼangle est équipée dʼune poignée
supplémentaire spéciale, pouvant être adaptée à
F
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 12

13
chaque position de travail.
Pour fixer la poignée supplémentaire, vissez le
contre-écrou (1) à fond sur cette dernière. Ensuite
vissez également la poignée supplémentaire
complètement sur la meuleuse dʼangle. A présent
réglez la poignée sur la position souhaitée et fixez
avec le contre-écrou (1).
Attention ! Le filetage de la poignée supplémentaire
doit être vissé autant que possible dans la meuleuse
dʼangle.
POIGNEE ROTATIVE (FIGURE 2)
La poignée peut être tournée de 90° vers la gauche
et vers la droite. Pour ce faire, appuyez sur la plaque
de verrouillage (1) et faites tourner la poignée de 90°
vers la gauche ou vers la droite.
Attention ! La plaque de verrouillage (1) doit
sʼenclencher avec un bruit nettement audible !
MEULES
Le diamètre de la meule ou de la meule
tronçonneuse ne doit jamais dépasser le diamètre
préconisé.
Avant dʼutiliser la meule ou la meule tronçonneuse,
vérifiez sa vitesse de rotation spécifiée. Il faut que la
vitesse de la meule ou de la meule tronçonneuse soit
plus grande que la vitesse au ralenti de la meuleuse
dʼangle.
Utilisez exclusivement des meules ou des meules
tronçonneuses homologuées pour une vitesse de
rotation minimale de 6.000 tr./mn. et pour une
vitesse circonférentielle de 80 m/sec.
CONSIGNES DE TRAVAIL
Dégrossissage
Le travail de dégrossissage sera le plus efficient si
vous mettez la meule à un angle de 30° à 40° par
rapport au plan de ponçage et la passez par-dessus
la pièce à usiner avec un mouvement de va-et-vient.
Coupage
Pendant les travaux de coupage, nʼinclinez pas la
meuleuse dʼangle dans le plan de coupe. Il faut que
la meule tronçonneuse présente une arête de coupe
nette.
Il vaut mieux utiliser une meule diamantée pour
couper des pierres dures.
Il ne faut pas usiner des matéraux contenant de
lʼamiante.

Nʼutilisez jamais des meules tronçonneuses pour
le dégrossissage!
CARACTERISTIQUES TECHNIQUES
Tension nominale: 230 V ~ 50 Hz
Puissance absorbée: 2350 W
Vitesse au ralenti: 6.000 tr./mn.
Diamètre maxi de meule: 230 mm
Filetage de la broche motrice: M 14
Niveau de pression acoustique LPA: 94,8 dB(A)
Niveau dʼintensité acoustique LWA: 107,8 dB(A)
Vibration ahv 3,9 m/s2
Poids 5,8 kg
A double isolation II / 쓑
Remplacement de la ligne de
raccordement réseau
Si la ligne de raccordement réseau de cet appareil
est endommagée, il faut la faire remplacer par le
producteur ou son service après-vente ou par une
personne de qualification semblable afin dʼéviter tout
risque.
Nettoyage, maintenance et
commande de pièces de rechange
Retirez la fiche de contact avant tous travaux de
nettoyage.
Nettoyage
Maintenez les dispositifs de protection, les fentes
à air et le carter de moteur aussi propres (sans
poussière) que possible. Frottez lʼappareil avec
un chiffon propre ou soufflez dessus avec de lʼair
comprimé à basse pression.
Nous recommandons de nettoyer lʼappareil
directement après chaque utilisation.
Nettoyez lʼappareil régulièrement à lʼaide dʼun
chiffon humide et un peu de savon. Nʼutilisez
aucun produit de nettoyage ni détergeant ; ils
pourraient endommager les pièces en matières
plastiques de lʼappareil. Veillez à ce quʼaucune
F
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 13

14
F
eau nʼentre à lʼintérieur de lʼappareil.
Brosses à charbon
Si les brosses à charbon font trop dʼétincelles,
faites-les contrôler par des spécialistes en
électricité.
Attention ! Seul un(e) spécialiste électricien(ne) est
autorisé à remplacer les brosses à charbon.
Maintenance
Aucune pièce à lʼintérieur de lʼappareil nʼa besoin
de maintenance.
Commande de pièces de rechange :
Pour les commandes de pièces de rechange, veuillez
indiquer les références suivantes:
Type de lʼappareil
No. dʼarticle de lʼappareil
No. dʼidentification de lʼappareil
No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à
lʼadresse www.isc-gmbh.info
Mise au rebut et recyclage
Lʼappareil se trouve dans un emballage permettant
dʼéviter les dommages dus au transport. Cet
emballage est une matière première et peut donc
être réutilisé ultérieurement ou être réintroduit dans
le circuit des matières premières.
Lʼappareil et ses accessoires sont en matériaux
divers, comme par ex. des métaux et matières
plastiques. Eliminez les composants défectueux dans
les systèmes dʼélimination des déchets spéciaux.
Renseignez-vous dans un commerce spécialisé ou
auprès de lʼadministration de votre commune !
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 14

15
F
Disposition des brides en cas dʼutilisation de
meules et de meules tronçonneuses
1
Bride de serrage
Ecrou à bride
Disposition des brides en cas dʼutilisation dʼune meule contre-coudeé ou droite
2
Bride de serrage
Ecrou à bride
Disposition des brides en cas dʼutilisation dʼune meule tronçonneuse contre-coudeé
3
Bride de serrage
Ecrou à bride
Disposition des brides en cas dʼutilisation dʼune meule tronçonneuse droite
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 15

16
NL
Let op!
Bij het gebruik van gereedschappen dienen enkele
veiligheidsmaatregelen te worden nageleefd om
lichamelijk gevaar en schade te voorkomen. Lees
daarom deze handleiding/veiligheidsinstructies
zorgvuldig door. Bewaar deze goed zodat u de
informatie op elk moment kunt terugvinden. Mocht u
dit gereedschap aan andere personen doorgeven,
gelieve dan deze handleiding/veiligheidsinstructies
mee te geven. Wij zijn niet aansprakelijk voor
ongevallen of schade die te wijten zijn aan niet-
naleving van deze handleiding en van de
veiligheidsinstructies.
1. Veiligheidsvoorschriften
De overeenkomstige veiligheidsinstructies vindt u in
de bijgaande brochure.
WAARSCHUWING!
Lees alle veiligheidsinstructies en aanwijzingen.
Nalatigheden bij de inachtneming van de
veiligheidsinstructies en aanwijzingen kunnen
elektrische schok, brand en/of zware letsels tot
gevolg hebben.
Bewaar alle veiligheidsinstructies en
aanwijzingen voor de toekomst.
Handleiding voor haakse slijper
Reglementair gebruik
De haakse slijper dient voor het door- en voorslijpen
van metaal en steen mits gebruikmaking van de
overeenkomstige door- of voorslijpschijf.
De machine mag slechts voor werkzaamheden
worden gebruikt waarvoor ze bedoeld is. Elk ander
verder gaand gebruik is niet reglementair. Voor
daaruit voortvloeiende schade of verwondingen van
welke aard dan ook is de gebruiker/bediener, niet de
fabrikant, aansprakelijk.
Wij wijzen erop dat onze gereedschappen
overeenkomstig hun bestemming niet geconstrueerd
zijn voor commercieel, ambachtelijk of industrieel
gebruik. Wij geven geen garantie indien het
gereedschap in ambachtelijke of industriële bedrijven
alsmede bij gelijk te stellen activiteiten wordt
gebruikt.
SPANNING
Controleer vóór ingebruikneming of de spanning
aangeduid op het kenplaatje overeenkomt met de
netspanning. De netspanning mag in geen geval
meer dan 10 % van de aangeduid nominale
spanning afwijken.
SCHAKELAAR
Om in te schakelen de ver-grendelingstoets naar
voren schuiven (1) en de schakel-aartoets indrukken
(2). O
VERWISSELEN VAN SLIJPSCHIJVEN
Netstekker uit het stopcontact trekken.
Eenvoudige verwisseling van
schijf door spilvergrendeling.
De spilvergrendeling indrukken
en de slijpschijf vergrendelen.
De flensmoer met behulp van de
voorgatsleutel open draaien.
Verwissel van slijp- of snijschijf
en draai dan de flensmoer met de
voorgatsleutel weer vast.
Let op!
De spilvergrendeling slechts bij stilstaande
motor en slijpspil drukken!
De spilvergrendeling moet U bij het verwisselen
van schijf blijven drukken.
Bij slijp- of snijschijven tot ongeveer 3 mm dikte de
flensmoer met de vlakke kant naar de slijp- of
snijschijf vastschroeven.
PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN
De haakse slijper met gemonteerde slijp- of snijschijf
minstens 1 minuut vrij laten lopen. Vibrerende
schijven onmiddellijk vervangen.
MOTOR
De motor moet tijdens de bewerking goed verlucht
worden. Daarom moeten de verluchtingsopeningen
altijd schoon gehouden worden.
EXTRA HANDGREEP (FIG. 1)
De haakse slijper is voorzien van een speciale extra
handgreep die telkens aan de werkpositie kan
worden aangepast.
Voor het bevestigen van de extra handgreep de
contramoer (1) helemaal de extra handgreep op
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 16

17
NL
schroeven. Vervolgens de extra handgreep
eveneens helemaal de haakse slijper op schroeven.
Dan de handgreep instellen op de gewenste positie
en vastzetten m.b.v. de contramoer (1).
Let op! De schroefdraad van de extra handgreep
moet zo ver mogelijk de haakse slijper in worden
gedraaid.
DRAAIBARE HANDGREEP (FIG. 2)
De handgreep kan met 90° naar links en rechts
worden gedraaid. Druk te dien einde de
vergrendelplaat (1) in en draai dan de handgreep
met 90° naar links of rechts.
Let op! De vergrendelplaat (1) moet duidelijk
hoorbaar vastklikken!
SLIJPSCHIJVEN
De slijp- of snijschijf mag nooit groter zijn dan de
voorgeschreven diameter.
Controleer vóór het gebruik van de slijp- of snijschijf
haar aangeduid toerental. Het toerental van de slijp-
of snijschijf mag nooit hoger zijn dan het
nullasttoerental van de haakse slijper.
Gebruik enkel slijp- of snijschijven die toegelaten zijn
voor een minimum toerental van 6.000 min-1 en voor
een omtreksnelheid van 80 m/sec.
WERKWIJZE
Schrobslijpen
Het best resultaat bij het schrobslijpen word bereikt
als U de slijpschijf in een hoek van 30° tot 40° ten
opzichte van het slijpvlak aanzet en gelijkmatig over
het werkstuk heen en weer beweegt.
Snijslijpen
Bij het snijden de haakse slijper niet in het snijvlak
kantelen. De snijschijf moet een intacte snijrand
hebben.
Voor het snijden van hard gesteente gebruikt U het
best een diamant-snijschijf.
Asbest-houdende materialen mogen niet bewerkt
worden!

Gebruik nooit snijschijven voor het
schrobslijpen.
TECHNISCHE GEGEVENS
Nominale spanning : 230 V ~ 50 Hz
Opgenomen vermogen : 2350 Watt
Toerental onbelast : 6.000 min-1
Max. schijfdiameter : 230 mm
Draad aandrijfspil : M 14
Geluidsdrukniveau LPA : 94,8 dB (A)
Geluidsprestatieniveau LWA : 107,8 dB (A)
Trillingen ahv 3,9 m/s2
Gewicht 5,8 kg
Randgeaard II / 쓑
Vervanging van de netaansluitleiding
Als de netaansluitleiding van dit apparaat
beschadigd wordt, dan moet hij door de fabrikant of
diens klantendienst of door een gelijkwaardig
gekwalificeerde persoon vervangen worden, om
gevaren te vermijden.
Reiniging, onderhoud en bestellen
van wisselstukken
Trek vóór alle schoonmaakwerkzaamheden de
netstekker uit het stopcontact.
Reiniging
Hou de veiligheidsinrichtingen, de
ventilatiespleten en het motorhuis zo veel
mogelijk vrij van stof en vuil. Wrijf het toestel met
een schone doek af of blaas het met perslucht bij
lage druk schoon.
Het is aan te bevelen het toestel direct na elk
gebruik te reinigen.
Reinig het toestel regelmatig met een vochtige
doek en wat zachte zeep. Gebruik geen
reinigings- of oplosmiddelen; die zouden de
kunststofcomponenten van het toestel kunnen
aantasten. Let er goed op dat geen water in het
toestel terechtkomt.
Koolborstels
Bij bovenmatige vonkvorming laat u de
koolborstels door een bekwame elektricien
nazien.
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 17

18
NL
Let op! De koolborstels mogen enkel door een
bekwame elektricien worden vervangen.
Onderhoud
In het toestel zijn er geen andere te onderhouden
onderdelen.
Bestellen van wisselstukken:
Gelieve bij het bestellen van wisselstukken volgende
gegevens te vermelden:
Type van het toestel
Artikelnummer van het toestel
Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder
www.isc-gmbh.info
Afvalbeheer en recyclage
Het toestel bevindt zich in een verpakking om
transportschade te voorkomen. Deze verpakking is
een grondstof en bijgevolg herbruikbaar of kan de
grondstofkringloop terug worden ingebracht.
Het toestel en zijn accessoires bestaan uit diverse
materialen, zoals b.v. metaal en kunststof. Ontdoet u
zich van defecte onderdelen op de inzamelplaats
waar u gevaarlijke afvalstoffen mag afgeven.
Informeer u in uw speciaalzaak of bij uw
gemeentebestuur!
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 18

19
NL
Plaatsing van de flensen bij gebruik van
slijpschijfen en snijschijven
1
Spanflens
Flensmoer
Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf
2
Spanflens
Flensmoer
Plaatsing van de flensen bij gebruik van een gebogen snijschijf
3
Spanflens
Flensmoer
Plaatsing van de flensen bij gebruik van een rechte snijschijf
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 19

20
Attenzione!
Nellʼusare gli apparecchi si devono rispettare diverse
avvertenze di sicurezza per evitare lesioni e danni.
Quindi leggete attentamente queste istruzioni per
lʼuso. Conservatele bene per avere a disposizione le
informazioni in qualsiasi momento. Se date
lʼapparecchio ad altre persone consegnate loro
queste istruzioni per lʼuso insieme allʼapparecchio!
Non ci assumiamo alcuna responsabilità per incidenti
o danni causati dal mancato rispetto di queste
istruzioni e delle avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Le relative avvertenze di sicurezza si trovano
nellʼopuscolo allegato.
AVVERTIMENTO!
Leggete tutte le avvertenze di sicurezza e le
istruzioni.
Dimenticanze nel rispetto delle avvertenze di
sicurezza e delle istruzioni possono causare scosse
elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze e le istruzioni per
eventuali necessità future.
Istruzioni per il funzionamento della
smerigliatrice angolare
Utilizzo proprio
La smerigliatrice angolare è concepita per eseguire
troncature e levigazioni di sgrossatura di metalli e
pietre utilizzando i dischi corrispondenti.
Lʼapparecchio deve venire usato solamente per lo
scopo a cui è destinato. Ogni altro tipo di uso che
esuli da quello previsto non è un uso conforme.
Lʼutilizzatore/lʼoperatore, e non il costruttore, è
responsabile dei danni e delle lesioni di ogni tipo che
ne risultino.
Tenete presente che i nostri apparecchi non sono
stati costruiti per lʼimpiego professionale, artigianale
o industriale. Non ci assumiamo alcuna garanzia
quando lʼapparecchio viene usato in imprese
commerciali, artigianali o industriali, o in attività
equivalenti.
TENSIONE
Prima della messa in esercizio controllare che la
tensione di rete corrisponda a quella indicata sulla
targhetta. La tensione di rete non deve
assolutamente differire di più del 10% dalla tensione
nominale indicata.
INTERRUTTORE
Per inserire, spingere (1) il tasto di blocco verso
avanti e premere lʼinterruttore (2).
SOSTITUZIONE DELLA MOLA
Togliere la spina dalla presa di alimentazione.
Facile sostituzione della mola
grazie all´arresto del mandrino.
Premere l´arresto del mandrino e
far scattare in posizione la mola.
Aprire il dado flangiato con la
chiave a pioli.
Sostituire la mola di smerigliatura
o di troncatura e serrare il dado
flangiato con la chiave a pioli.
Attenzione:
Premere l´arresto del mandrino solo se il
motore ed il mandrino di smerigliatura sono
fermi! Durante la sostituzione della mola l´arresto
del mandrino deve rimanere premuto!
Nel caso di mole di smerigliatura o di troncatura fino
a 3 mm di spessore, avvitare il dado flangiato con il
lato piatto verso la mola.
FUNZIONAMENTO DI PROVA DI UNA MOLA
NUOVA
Far funzionare a vuoto per almeno 1 minuto la
smeriglitrice angolare con la mola di smerigliatura o
di troncatura montata. Se la mola vibra, sostituirla
subito.
MOTORE
Il motore deve essere ben ventilato durante il
funzionamento, per questo motivo le aperture di
areazione devono sempre essere tenute pulite.
IMPUGNATURA SUPPLEMENTARE (FIG. 1)
La smerigliatrice angolare è dotata di una speciale
impugnatura supplementare che può venire adattata
a qualsiasi posizione di lavoro.
Per fissare lʼimpugnatura supplementare, avvitate
completamente il controdado (1) sullʼimpugnatura
I
Anleitung E-WS 230-2350_SPK7:_ 14.12.2007 11:44 Uhr Seite 20
