Skil 9450 User manual

SKIL Europe BV - Konijnenberg 60 10/05 2610395536
4825 BD Breda - The Netherlands
ANGLE GRINDER
9450 (F0159450..)
9460 (F0159460..)
9470 (F0159470..)
www.skileurope.com
www.skileurope.com
INSTRUCTIONS page 7
INSTRUCTIONS page 10
HINWEISE Seite 13
INSTRUCTIES bladz. 17
INSTRUKTIONER sida 20
INSTRUKTION side 23
ANVISNING side 27
OHJEET sivu 30
INSTRUCCIONES pág. 33
INSTRUÇÕES pág. 36
ISTRUZIONI pag. 40
LEÍRÁS oldal 43
POKYNY strana 47
KILAVUZ sayfa 50
INSTRUKCJA strona 53
ИНСТРУКЦИИ страница 57
ІНСТРУКЦІЯ страница 61
O∆ΗΓΙΕΣ σελιδα 65
INSTRUCØIUNI pagina 69
YKA3AНИЕ страница 73
POKYNY strana 77
UPUTE stranica 80
UPUTSTVA stranica 83
NAVODILA stran 86
KASUTUSJUHEND lehekülg 90
INSTRUKCIJA lappuse 93
INSTRUKCIJA puslapis 97
GB
F
D
NL
S
DK
N
FIN
E
P
I
H
CZ
TR
PL
RU
UA
GR
RO
BG
SK
HR
SCG
SLO
EST
LV
LT
ME77

B
A
C
D
EF
G
HJ
K (9470)
L
B
2
1
125 mm
MAX.
22mm
MAX.
12000
9450
1010 W
2,2 kg
22mm
MAX.
12000
9460
1250 W
2,2 kg
22mm
MAX.
2500-12000
9470
1250 W
2,2 kg
2
125 mm
MAX.
125 mm
MAX.

3
3 4
5
6

4
7
J L
9
8a8b8c

5
1
2-3
4-6
6
0
T-15
!
12
34

6
SKIL Nr. 2610377712
ACCESSORIES
Ø 125 mm
SKIL Nr. 2610377713
Ø 125 mm
SKIL Nr. 2610388766
Clic flange
$
#
@

Angle grinder 9450/9460/9470
INTRODUCTION
●This tool is intended for grinding, cutting and deburring
metal and stone materials without the use of water; with
the appropriate accessories the tool can also be used for
brushing and sanding
●Read and save this instruction manual 3
TECHNICAL SPECIFICATIONS 1
SAFETY
GENERAL SAFETY INSTRUCTIONS
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the
warnings listed below refers to your mains operated
(corded) power tool.
1) WORK AREA
a) Keep work area clean and well lit. Cluttered and dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of
electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric
shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personal injury.
b) Use safety equipment. Always wear eye protection.
Safety equipment such as dust mask, non-skid safety
shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Avoid accidental starting. Ensure the switch is in the
off position before plugging in. Carrying power tools
with your finger on the switch or plugging in power tools
that have the switch on invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal
injury.
e) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair
can be caught in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of these devices
can reduce dust related hazards.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
c) Disconnect the plug from the power source before
making any adjustments, changing accessories, or
storing power tools. Such preventive safety measures
reduce the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tools
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc.
in accordance with these instructions and in the
manner intended for the particular type of power
tool, taking into account the working conditions and
the work to be performed. Use of the power tool for
operations different from those intended could result in a
hazardous situation.
5) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is
maintained.
GB
7

SAFETY INSTRUCTIONS FOR ANGLE GRINDERS
GENERAL
●Only use this tool for dry grinding/cutting
●Only use the flanges which are supplied with this tool
●This tool should not be used by people under the age of
16 years
●Always disconnect plug from power source before
making any adjustment or changing any accessory
ACCESSORIES
●Use the original SKIL accessories which can be obtained
from your SKIL dealer
●For mounting/using non-SKIL accessories observe the
instructions of the manufacturer concerned
●Use only accessories with an allowable speed matching
at least the highest no-load speed of the tool
●Do not use damaged, deformed or vibrating grinding/
cutting discs
●Handle and store grinding/cutting discs carefully to avoid
chipping and cracking
●Protect accessories from impact, shock and grease
●Do not use a grinding/cutting disc that is larger than the
maximum recommended size
●Only use grinding/cutting discs with a hole diameter
which fits mounting flange G 2without play; never use
reducors or adaptors to fit large-hole grinding/cutting
discs
●Never use grinding/cutting discs with a threaded hole, of
which the thread is not long enough to accept the spindle
length of the tool
●Never use accessories with a "blind" threaded hole
smaller than M14 x 21 mm
OUTDOOR USE
●Connect the tool via a fault current (FI) circuit breaker
with a triggering current of 30 mA maximum
●Only use an extension cord which is intended for outdour
use and equipped with a splashproof coupling-socket
BEFORE USE
●Before using the tool for the first time, it is recommended
to receive practical information
●Do not work materials containing asbestos (asbestos
is considered carcinogenic)
●Take protective measures when during work dust
can develop that is harmful to one's health,
combustible or explosive (some dusts are considered
carcinogenic); wear a dust mask and work with dust/chip
extraction when connectable
●Be careful of hidden electrical wires or gas- and water
pipes; check the work area, for instance with a metal
detector
●Be careful when cutting grooves, especially in supporting
walls (slots in supporting walls are subject to country-
specific regulations; these regulations are to be observed
under all circumstances)
●Clamp the workpiece in case it does not remain
stationary from its own weight
●Do not clamp the tool in a vice
●Use completely unrolled and safe extension cords with a
capacity of 16 Amps (UK 13 Amps)
●Wear protective glasses and gloves, hearing
protection 4and sturdy shoes; when necessary, also
wear an apron

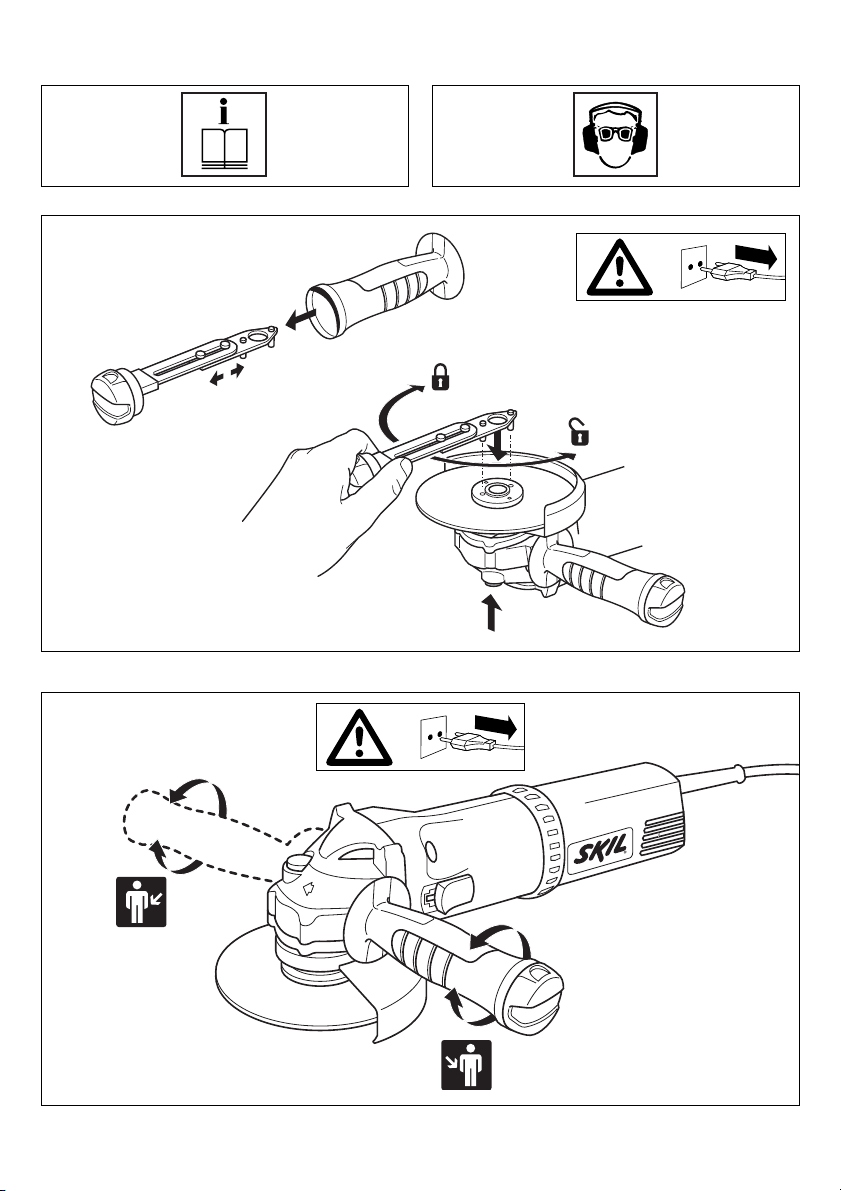

●Always mount auxiliary handle E 2and protective guard
F 2; never use the tool without them
●Be sure tool is switched off when plugging in
DURING USE
●Always keep the cord away from moving parts of the
tool; direct the cord to the rear, away from the tool
●If the cord is damaged or cut through while working, do
not touch the cord, but immediately disconnect the plug;
never use the tool with a damaged cord
●Push spindle-lock button D 2only when spindle A 2is
at a standstill
●Keep hands away from rotating accessories
●When grinding metal, sparks are generated; keep other
persons and combustible material from work area
●In case of electrical or mechanical malfunction,
immediately switch off the tool and disconnect the plug
●In case the cutting disc is blocked, resulting in jerking
forces on the tool, immediately switch off the tool
●In case of current interruption or when the plug is
accidentally pulled out, unlock the on/off switch H 2
immediately and put it in the OFF-position in order to
prevent uncontrolled restarting
●Do not apply so much pressure on the tool that it comes
to a standstill
AFTER USE
●Before you put down the tool, switch off the motor and
ensure that all moving parts have come to a complete
standstill
●After switching off the tool, never stop the rotation of the
accessory by a lateral force applied against it
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
●Do not connect the blue (= neutral) or brown (= live) wire
in the cord of this tool to the earth terminal of the plug
●If for any reason the old plug is cut off the cord of this
tool, it must be disposed of safely and not left unattended

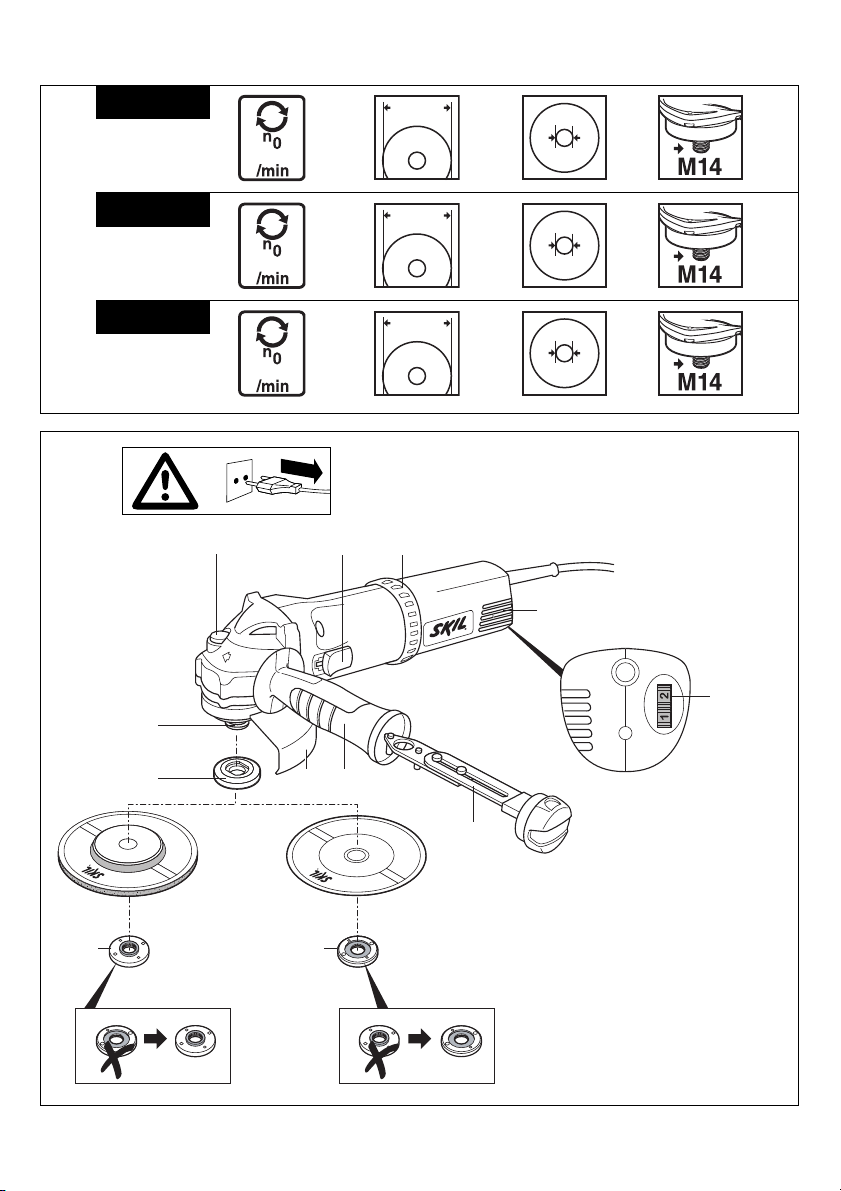

TOOL ELEMENTS 2
ASpindle
BClamping flange
CSpanner
DSpindle-lock button
EAuxiliary handle
FSafety guard
GMounting flange
HOn/off locking switch
JGrip ring
KSpeed selection wheel (9470)
LVentilation slots
USE
●Mounting of accessories 25
! disconnect the plug
- clean spindle A and all parts to be mounted
- tighten clamping flange B with spanner C while
pushing spindle-lock button D
- for removing accessories handle vice-versa
8

! grinding/cutting discs become very hot during
use; do not touch them until they have cooled
down
! always mount backing pad when using sanding
accessories
! never use a grinding/cutting disc without the label
(“blotter”) which is glued onto it
●Mounting of auxiliary handle E 6
●Removing/mounting/adjusting of safety guard F 7
! ensure that the closed side of the protective guard
always points to the operator
●Before using the tool
- ensure that accessory is correctly mounted and firmly
tightened
- check if accessory runs freely by turning it by hand
- test-run tool for at least 30 seconds at highest no-load
speed in a safe position
- stop immediately in case of considerable vibration or
other defects and check tool to determine the cause
●On/off locking switch H 8
- switch on tool 8a
! be aware of the sudden impact when the tool is
switched on
! before the accessory reaches the workpiece, the
tool should run at full speed
- lock switch 8b
- unlock switch/switch off tool 8c
! before switching off the tool, you should lift it
from the workpiece
! the accessory continues to rotate for a short time
after the tool has been switched off
●Grip ring J 9
For a better grip when working
! always use grip ring J when holding the tool so
that ventilation slots L will not be covered by your
hands
●Speed selection wheel K 2(9470)
-for determining the right speed table 0can be used
as reference
! always test out first on a piece of scrap material
●Electronic soft-start (9460/9470)
Ensures reaching the maximum speed smoothly without
a sudden impact when tool is switched on
●Electronic constant speed (9460/9470)
Keeps the speed at a constant level as the load
increases
●Electronic overload protection (9460/9470)
Reduces the speed of the disc automatically in case the
tool is overloaded for a longer period of time
For returning to normal working speed:
-switch off tool
-let tool cool down for 30 seconds
-switch on tool
●Replacing carbon brushes !
This tool is equipped with carbon brushes which pop up
automatically when worn, thus preventing the motor from
being damaged; when the tool stops unexpectedly,
replace the brushes as follows:
! ensure that switch H is in the "O" position
! disconnect the plug
- open the tool with a Torx-15 key (not supplied with the
tool)
- disconnect and remove the worn carbon brushes as
illustrated
- insert and connect the new carbon brushes (supplied
with the tool)
! prevent the spring from popping back by holding
it up with one hand while replacing the carbon
brush with the other hand
- ensure that the wiring is put back as illustrated
! always replace both carbon brushes at the same
time
●Grinding @
- move the tool back and forth with moderate pressure
! never use a cutting disc for side grinding
●Cutting #
- do not tilt the tool while cutting
- always move the tool in same direction as arrow on
tool head, in order to prevent the tool from being
pushed out of the cut in an uncontrolled manner
- do not apply pressure on the tool; let the speed of the
cutting disc do the work
- the working speed of the cutting disc depends on the
material to be cut
- do not brake cutting discs with side pressure
●Holding and guiding the tool
- always hold the tool firmly with both hands, so you will
have full control of the tool at all times
- provide for a secure stance
- pay attention to the direction of rotation; always hold
the tool so, that sparks and grinding/cutting dust fly
away from the body
- keep ventilation slots L 2uncovered
APPLICATION ADVICE
●Instead of flange B 2the ”CLIC” quick-clamping flange
(SKIL accessory 2610388766) can be used;
grinding/cutting discs can then be mounted without the
use of accessory keys
GUARANTEE / ENVIRONMENT
●Always keep tool and cord clean (especially the
ventilation slots)
! do not attempt to clean ventilation slots by
inserting pointed objects through openings
! disconnect the plug before cleaning
●This SKIL product is guaranteed in accordance with
statutory/country-specific regulations; damage due to
normal wear and tear, overload or improper handling will
be excluded from the guarantee
●In case of a complaint, send the tool undismantled
together with proof of purchase to your dealer or the
nearest SKIL service station (addresses as well as the
service diagram of the tool are listed on
www.skileurope.com)
9

●Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
- in observance of European Directive 2002/96/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol $will remind you of this when the need for
disposing occurs
Meuleuse d’angle 9450/9460/9470
INTRODUCTION
●Cet outil sert au meulage, au tronçonnage et à
l'ébarbage de pièces en métal et en pierre sans utiliser
de l'eau; combiné avec des accessoires spécifiques, cet
outil peut également servir au brossage et au ponçage
●Lisez et conservez ce manuel d’instruction 3
SPECIFICATIONS TECHNIQUES 1
SECURITE
INSTRUCTIONS GENERALES DE SECURITE
ATTENTION! Lisez toutes les instructions. Le non-
respect des instructions indiquées ci-après peut entraîner
un choc électrique, un incendie et/ou de graves blessures
sur les personnes. La notion d’«outil électroportatif»
mentionnée par la suite se rapporte à des outils électriques
raccordés au secteur (avec câble de raccordement).
1) PLACE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente
le risque d’accidents.
b) N’utilisez pas l’appareil dans un environnement
présentant des risques d’explosion et où se trouvent
des liquides, des gaz ou poussières inflammables.
Les outils électroportatifs génèrent des étincelles
risquant d’enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électroportatif.
En cas d’inattention vous risquez de perdre le contrôle
sur l’appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l’outil électroportatif doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des appareils avec mise à la terre.
Les fiches non modifiées et les prises de courant
appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre tels que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électroportatif à la pluie ou à
l’humidité. La pénétration d’eau dans un outil
électroportatif augmente le risque d’un choc électrique.
d) N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’appareil
ou pour l’accrocher ou encore pour le débrancher de
la prise de courant. Maintenez le câble éloigné des
sources de chaleur, des parties grasses, des bords
tranchants ou des parties de l’appareil en rotation.
Un câble endommagé ou torsadé augmente le risque
d’un choc électrique.
e) Au cas où vous utiliseriez l’outil électroportatif à
l’extérieur, utilisez une rallonge autorisée
homologuée pour les applications extérieures.
L’utilisation d’une rallonge électrique homologuée pour
les applications extérieures réduit le risque d’un choc
électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon en utilisant l’outil électroportatif.
N’utilisez pas l’appareil lorsque vous êtes fatigué ou
après avoir consommé de l’alcool, des drogues ou
avoir pris des médicaments. Un moment d’inattention
lors de l’utilisation de l’appareil peut entraîner de graves
blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de porter
des équipements de protection personnels tels que
masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à effectuer, réduit le risque
de blessures.
c) Evitez une mise en service par mégarde. Assurez-
vous que l’interrupteur est effectivement en position
d’arrêt avant de retirer la fiche de la prise de courant.
Le fait de porter l’appareil avec le doigt sur l’interrupteur
ou de brancher l’appareil sur la source de courant
lorsque l’interrupteur est en position de fonctionnement,
peut entraîner des accidents.
d) Enlevez tout outil de réglage ou toute clé avant de
mettre l’appareil en fonctionnement. Une clé ou un
outil se trouvant sur une partie en rotation peut causer
des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’appareil dans des situations
inattendues.
f) Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Maintenez cheveux,
vêtements et gants éloignés des parties de l’appareil
en rotation. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés. L’utilisation de tels dispositifs
réduit les dangers dus aux poussières.
F
10

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTROPORTATIF
a) Ne surchargez pas l’appareil. Utilisez l’outil
électroportatif approprié au travail à effectuer. Avec
l’outil électroportatif approprié, vous travaillerez mieux et
avec plus de sécurité à la vitesse pour laquelle il est
prévu.
b) N’utilisez pas un outil électroportatif dont
l’interrupteur est défectueux. Un outil électroportatif
qui ne peut plus être mis en ou hors fonctionnement est
dangereux et doit être réparé.
c) Retirez la fiche de la prise de courant avant
d’effectuer des réglages sur l’appareil, de changer
les accessoires, ou de ranger l’appareil. Cette mesure
de précaution empêche une mise en fonctionnement par
mégarde.
d) Gardez les outils électroportatifs non utilisés hors de
portée des enfants. Ne permettez pas l’utilisation de
l’appareil à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électroportatifs sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Prenez soin des outils électroportatifs. Vérifiez que
les parties en mouvement fonctionnent correctement
et qu’elles ne soient pas coincées, et contrôlez si
des parties sont cassées ou endommagées de telle
sorte que le bon fonctionnement de l’appareil s’en
trouve entravé. Faites réparer les parties
endommagées avant d’utiliser l’appareil. De
nombreux accidents sont dus à des outils électroportatifs
mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
g) Utilisez les outils électroportatifs, les accessoires,
les outils à monter etc. conformément à ces
instructions et aux prescriptions en vigueur pour ce
type d’appareil. Tenez compte également des
conditions de travail et du travail à effectuer.
L’utilisation des outils électroportatifs à d’autres fins que
celles prévues peut entraîner des situations
dangereuses.
5) SERVICE
a) Ne faites réparer votre outil électroportatif que par
un personnel qualifié et seulement avec des pièces
de rechange d’origine. Ceci permet d’assurer la
sécurité de l’appareil.
INSTRUCTIONS DE SECURITE POUR MEULEUSES
D’ANGLE
GENERALITES
●Utilisez uniquement cet outil pour le meulage et le
tronçonnage à sec
●Utilisez uniquement les brides livrées avec l'outil
●Cet outil est interdit aux jeunes n'ayant pas atteint l'âge
de 16 ans
●Toujours débranchez l’outil avec tout réglage ou
changement d’accessoire
ACCESSOIRES
●Utilisez les accessoires d'origine SKIL en vente chez
votre concessionnaire SKIL
●Pour le montage et l'utilisation d'accessoires n'étant pas
de la marque SKIL, observez les instructions du fabricant
concerné
●La vitesse admissible des accessoires utilisées doit être
au moins aussi élevée que la vitesse à vide maximale de
l’outil
●N'utilisez jamais de disques de meulage/tronçonnage
endommagés, déformés ou vibrants
●Traitez et stockez les disques de meulage/tronçonnage
avec précaution pour éviter de les endommager
●Protégez les accessoires contre les impacts, les chocs et
la graisse
●Ne pas utilisez une dimension de disques à meuler/
tronçonner autre que le diamètre recommandé
●Utilisez uniquement les disques de meulage/
tronçonnage dont l'orifice s'adapte parfaitement à la
bride de montage G 2; n'utilisez jamais de réducteurs ni
d'adaptateurs pour ajuster des disques ayant un orifice
plus grand
●Ne jamais utilisez de disques de meulage/tronçonnage
ayant un orifice fileté dont le filet n'est pas suffisamment
longue pour recevoir la longueur de l’arbre de l'outil
●Ne jamais utilisez d'accessoires avec un orifice fileté
borgne plus petit que M14 x 21 mm
UTILISATION A L'EXTERIEUR
●Branchez l'outil par l'intermédiaire d'un coupe-circuit (FI)
avec courant de réaction de 30 mA au maximum
●Toujours utilisez un câble de prolongement spécial pour
l'extérieur équipé d'une prise résistant aux
éclaboussures
AVANT L'USAGE
●Avant d'utiliser l'outil pour la première fois, s’en faites
enseigner le maniement pratique
●Ne pas travaillez de matériaux contenant de
l’amiante (l’amiante est considérée comme étant
cancérigène)
●Prenez des mesures de sécurité, lorsque des
poussières nuisibles à la santé, inflammables ou
explosives peuvent être générées lors du travail
(certaines poussières sont considérées comme étant
cancérigènes); portez un masque anti-poussières et
utilisez un dispositif d’aspiration de poussières/de
copeaux s’il est possible de raccorder un tel dispositif
●Faites attention aux câblages électriques ou aux
tuyauteries de gaz et d'eau cachées; contrôlez toujours
les lieux de travail par exemple à l'aide d'un détecteur de
métaux
●Faites fort attention à la découpe d'entailles,
particulièrement dans des murs de soutènement (les
murs de soutènement sont soumis à des régulations en
fonction du pays; il faut en toutes circonstances observer
ces régulations)
●Serrez la pièce dans le cas où elle ne resterait pas
stationnaire de par son propre poids
●Ne pas serrez l'outil dans un étau
●Utilisez un câble de prolongement complètement déroulé
et de bonne qualité d'une capacité de 16 A
11

●Utilisez des lunettes et des gants de protection, des
casques anti-bruit 4et des chaussures solides; au
besoin, utilisez un tablier
●Toujours placez la poignée auxiliaire E 2et le protège-
main F 2; ne jamais utilisez l'outil sans avoir pris ces
dispositions
●S'assurez que l'outil est hors service en le branchant
PENDANT L'USAGE
●Tenez le câble à distance des parties mobiles de l'outil;
orientez le câble vers l'arrière le plus loin possible de
l'outil
●Si le câble a été endommagé ou coupé pendant le
travail, ne pas y touchez, mais débranchez
immédiatement la fiche; ne jamais utilisez l'outil avec un
câble endommagé
●Poussez uniquement le bouton de blocage D 2lorsque
l'arbre A 2est à l'arrêt
●Ne pas approchez les mains des accessoires en rotation
●Lors du meulage de métal, des étincelles se produisent;
veillez à ce que d'autres personnes et du matériau
combustible ne se trouvent pas dans les environs
immédiats de ce travail
●En cas de dysfonctionnement électrique ou mécanique,
mettez directement l'outil hors service et débranchez la
fiche
●Au cas où le disque de tronçonnage est bloqué, ayant
pour conséquence des saccades, mettez directement
l'outil hors service
●En cas d'interruption de courant ou de débranchement
accidentel de la fiche, débloquez immédiatement
l’interrupteur marche/arrêt H 2et le tirez en positon OFF
pour éviter une remise en route non contrôlée
●Ne pas exercez une pression excessive sur l'outil, de
sorte qu'il s'arrête
APRES L'USAGE
●Avant de déposer l'outil, mettez le moteur hors service et
s'assurez que toutes les pièces mobiles se sont
complètement arrêtées
●Après la mise hors service, ne jamais arrêtez la rotation
de l'accessoire en exerçant une force latérale
ELEMENTS DE L'OUTIL 2
AArbre
BBride de serrage
CClé
DBouton de blocage de l'arbre
EPoignée auxiliaire
FProtège-main
GBride de montage
HInterrupteur marche/arrêt de verrouillage
JBague de tenue en main
KMolette pour régler la vitesse (9470)
LAérations
UTILISATION
●Montage des accessoires 25
! débranchez la fiche
- nettoyez l'arbre A ainsi que toutes les pièces à monter
- serrez la bride de serrage B avec la clé C tout en
appuyant sur le bouton de blocage D
- procédez dans l'ordre inverse pour démonter les
accessoires
! à l'usage, les disques de meulage/tronçonnage
s'échauffent énormément; ne pas y touchez avant
qu'ils ne se soient refroidis
! toujours montez le support plateau lorsqu'on
utilise des accessoires de ponçage
! ne jamais utilisez de disque de meulage/
tronçonnage ne portant pas l'étiquette collée
dessus
●Montage de la poignée auxiliaire E 6
●Démontage/montage/réglage du protège-main F 7
! s'assurez que la section fermée du protège-main
soit toujours dirigée vers l'opérateur
●Avant toute utilisation
- assurez-vous que l'accessoire soit correctement
monté et serré
- vérifiez manuellement que l'accessoire tourne
aisément
- testez l'outil à vide au moins 30 secondes à vitesse
maximum dans une position de sécurité
- arrêtez l'outil immédiatement dans le cas de vibrations
considérables ou la présence d'autres défauts et
vérifiez l'outil pour en déterminer la cause
●Interrupteur on/off de verrouillage H 8
- mettez en marche l’outil 8a
! assurez-vous de l'impact brusque de la puissance
à la mise en marche de l'outil
! avant que l'accessoire atteigne la pièce à
travailler, l'outil doit tourner à la vitesse maximum
- verrouillez l'interrupteur 8b
- déverrouillez l'interrupteur/arrêtez l'outil 8c
! avant d'arrêter votre outil, vous devez le retirez de
la pièce à travailler
! l'accessoire continue à tourner quelques temps
après que l'outil ait été arrêté
●Bague de tenue en main J 9
Pour mieux tenir l’outil pendant l’utilisation
! saisissez toujours l’outil par la bague
antidérapante J pendant l’utilisation afin de ne pas
obstruer les aérations avec les mains
●Molette pour régler la vitesse K 2(9470)
- afin de bien déterminer la vitesse le tableau 0vous
guidera
! veuillez toujours effectuer un essai au préalable
●Démarrage progressif électronique (9460/9470)
Permet d'atteindre progressivement la vitesse maximum
sans provoquer d'à-coups au moment de la mise en
marche de l'outil
●Vitesse constante électronique (9460/9470)
Maintient la vitesse constante au fur et à mesure que la
pression augmente
●Débrayage de sécurité électronique (9460/9470)
Réduit automatiquement la vitesse du disque en cas de
surcharge prolongée
Pour revenir à la vitesse normale:
- arrêtez l'outil
- laissez refroidir l'outil pour 30 secondes
- mettez en marche l'outil
12

●Remplacement des balais de carbone !
Cet outil est équipé de balais de carbone qui s'éjectent
automatiquement lorsqu'ils sont usés, évitant ainsi au
moteur de subir des dommages; lorsque l'outil s'arrête
de façon inattendue, remplacez les balais en procédant
comme suit:
! assurez-vous que l'interrupteur H est en position
"O"
! débranchez la fiche
- ouvrez l'outil avec une clé Torx 15 (non fournie avec
l'outil)
- débranchez et retirez les balais de carbone usagés
comme illustré
- insérez et branchez de nouveaux balais de carbone
(fournis avec l'outil)
! tenez le ressort d'une main pour éviter qu'il ne se
rétracte et remplacez le balai de carbone de l'autre
main
- assurez-vous que le câblage est comme illustré
! remplacez systématiquement les deux balais de
carbone en même temps
●Meulage @
- déplacez l'outil de côté et d’autre et exercez une
pression modérée
! ne jamais utilisez un disque de tronçonnage pour
le meulage latéral
●Tronçonnage #
- ne pas inclinez l'outil pendant le tronçonnage
- toujours déplacez l'outil dans la même direction
marquée par la flèche sur la tête, afin d'éviter que
l'outil ne sorte avec violence de l'entaille
- ne jamais appliquez une trop forte pression sur l'outil;
laissez au disque le soin de faire le travail par sa
propre vitesse
- la vitesse de travail du disque de tronçonnage dépend
du matériau à tronçonner
- ne pas freinez les disques de tronçonnage en
appliquant une pression latérale
●Tenue et guidage de l'outil
- toujours tenez l'outil fermement à deux mains pour
bien le maîtriser dans toutes les circonstances et à
tout moment
- veillez à ce que votre position soit bien stable
- prêtez attention au sens de rotation de l'outil; toujours
tenez l'outil de telle sorte que les étincelles et les
éclats de meulage/tronçonnage ne soient pas dirigés
vers le corps de l'opérateur
- veillez à ce que les aérations L 2soient libres et
découvertes
CONSEILS D’UTILISATION
●Au lieu de la bride B 2, il est possible d'utiliser la bride
de serrage rapide (accessoire SKIL 2610388766); les
disques de meulage/tronçonnage peuvent alors être
montés sans avoir besoin de clé spéciale
GARANTIE / ENVIRONNEMENT
●Gardez toujours votre outil et le câble propres
(spécialement les aérations)
! ne tentez pas de nettoyer les aérations en
introduisant des objets pointus par les fentes
! débranchez la fiche avant le nettoyage
●Ce produit SKIL est garanti conformément aux
dispositions légales/nationales; tout dommage dû à
l’usure normale, à une surcharge ou à une mauvaise
utilisation de l’outil, sera exclu de la garantie
●En cas de problème, retournez l’outil non démonté au
vendeur ou à la station-service SKIL la plus proche, en
joignant la preuve d’achat (les adresses ainsi que la vue
éclatée de l’outil figurent sur www.skileurope.com)
●Ne pas jetez les outils électriques, les accessoires et
l'emballage dans les ordures ménagères (pour les
pays européens uniquement)
- conformément à la directive européenne 2002/96/EG
relative aux déchets d'équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés à part et être soumis à un recyclage
respectueux de l’environnement
- le symbole $vous en souvient quand la nécessité du
débarras se présente
Winkelschleifer 9450/9460/9470
EINFÜHRUNG
●Dieses Werkzeug ist für das Schruppen, Trennen und
Entgraten von Metall- und Steinwerkstoffen ohne
Zuhilfenahme von Wasser bestimmt; mit geeignetem
Zubehör kann das Werkzeug auch für das Anschleifen
und Schleifen benutzt werden
●Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 3
TECHNISCHE DATEN 1
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE
ACHTUNG! Sämtliche Anweisungen sind zu lesen.
Fehler bei der Einhaltung der nachstehend aufgeführten
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen. Der nachfolgend
verwendete Begriff "Elektrowerkzeug" bezieht sich auf
netzbetriebene Elektrowerkzeuge (mit Netzkabel).
1) ARBEITSPLATZ
a) Halten Sie Ihren Arbeitsbereich sauber und
aufgeräumt. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
D
13

b) Arbeiten Sie mit dem Gerät nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Gerät verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Gerätes muss in die
Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrogerät erhöht
das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät
zu tragen, aufzuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Kabel fern von
Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel, die
auch für den Außenbereich zugelassen sind.
Die Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass der Schalter in der
Position „AUS“ ist, bevor Sie den Stecker in die
Steckdose stecken. Wenn Sie beim Tragen des Geräts
den Finger am Schalter haben oder das Gerät
eingeschaltet an die Stromversorgung anschließen, kann
dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Gerät
einschalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Gerät in
unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder
lange Haare können von sich bewegenden Teilen erfasst
werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Das Verwenden dieser
Einrichtungen verringert Gefährdungen durch Staub.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit
dem passenden Elektrowerkzeug arbeiten Sie besser
und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-
oder ausschalten lässt, ist gefährlich und muss repariert
werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese
Vorsichtsmaßnahme verhindert den unbeabsichtigten
Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich,
wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,
ob bewegliche Geräteteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Geräts reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen und so, wie es für diesen speziellen
Gerätetyp vorgeschrieben ist. Berücksichtigen Sie
dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen
Anwendungen kann zu gefährlichen Situationen führen.
5) SERVICE
a) Lassen Sie Ihr Gerät nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Damit wird sichergestellt, dass die Sicherheit
des Geräts erhalten bleibt.
14

SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER
ALLGEMEINES
●Dieses Werkzeug nur zum Trockenschruppen/-trennen
verwenden
●Nur die mit diesem Werkzeug mitgelieferten Flansche
verwenden
●Der Benutzer dieses Werkzeuges sollte älter als
16 Jahre sein
●Ziehen Sie grundsätzlich den Netzstecker, bevor Sie
beliebige Änderungen an den Einstellungen oder
einen Zubehörwechsel vornehmen
ZUBEHÖR
●Benutzen Sie das Original-Zubehör, welches bei unseren
Fachhändlern oder den SKIL-Vertragswerkstätten
erhältlich ist
●Bei Verwendung von Fremdfabrikaten beim Zubehör
bitte die Hinweise des Herstellers beachten
●Nur Zubehör verwenden, dessen zulässige Drehzahl
mindestens so hoch ist wie die höchste Leerlaufdrehzahl
des Werkzeuges
●Rissige, verformte oder vibrierende Schrupp-/
Trennscheiben dürfen nicht verwendet werden
●Mit Schrupp-/Trennscheiben soll vorsichtig umgegangen
werden, zur Vermeidung von Splittern oder Rissen
●Zubehör ist vor Stoß-, Schlag- und Fetteinwirkung zu
schützen
●Eine Schrupp-/Trennscheibe, die größer ist als das
maximal empfohlene Ausmaß, darf nicht verwendet
werden
●Verwenden Sie nur Schrupp-/Trennscheiben mit einem
Lochdurchmesser, der spielfrei zu Flansch G 2paßt;
verwenden Sie niemals Reduktionsstücke oder Adapter,
um Schrupp-/Trennscheiben mit einem größeren Loch
passend zu machen
●Verwenden Sie niemals Schrupp-/Trennscheiben mit
einem Loch, dessen Gewindelänge nicht mindestens der
Länge der Gewindespindel des Werkzeuges entspricht
●Verwenden Sie niemals Zubehör mit geschlossenem
Gewinde unter einer Größe von M14 x 21 mm
ANWENDUNG IM FREIEN
●Das Werkzeug über einen Fehlerstrom- (FI)
Schutzschalter mit einem Auslösestrom von 30 mA Max.
anschließen
●Nur ein Verlängerungskabel benutzen, das für die
Anwendung im Freien vorgesehen und mit einer
spritzwassergeschützten Anschlußstelle versehen ist
VOR DER ANWENDUNG
●Vor der erstmaligen Anwendung des Werkzeuges wird
die Einholung praktischer Informationen empfohlen
●Bearbeiten Sie kein asbesthaltiges Material (Asbest
gilt als krebserregend)
●Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten
gesundheitsschädliche, brennbare oder explosive
Stäube entstehen können (manche Stäube gelten als
krebserregend); tragen Sie eine Staubschutzmaske und
verwenden Sie, wenn anschließbar, eine Staub-/
Späneabsaugung
●Auf versteckte Elektrokabel oder Gas- und
Wasserleitungen achten; den Arbeitsbereich prüfen,
beispielsweise mit einem Metalldetektor
●Beim Nutenfräsen muß vorsichtig vorgegangen werden,
insbesondere in tragenden Wänden (Langlöcher in
tragenden Wänden sind Gegenstand landesspezifischer
Vorschriften; diese Vorschriften sind unter allen
Umständen einzuhalten)
●Das Werkstück einspannen, falls es nicht aufgrund
seines Eigengewichtes in der Ruhelage verharrt
●Das Werkzeug darf nicht in einen Schraubstock
gespannt werden
●Bei Benutzung von Verlängerungskabeln ist darauf zu
achten, daß das Kabel völlig abgerollt ist und eine
Kapazität von 16 A hat
●Schutzbrille und -handschuhe, Gehörschutz 4und
Sicherheitsschuhe tragen; gegebenenfalls auch eine
Schürze tragen
●Stets Seitengriff E 2und Schutzhaube F 2anbringen;
das Werkzeug nie ohne sie benutzen
●Beim Anschließen sicherstellen, daß das Werkzeug
ausgeschaltet ist
WÄHREND DER ANWENDUNG
●Das Kabel stets von umlaufenden Teilen des
Werkzeuges fernhalten; das Kabel nach hinten - vom
Werkzeug weg - halten
●Wenn das Kabel bei der Arbeit beschädigt oder
durchtrennt wird, das Kabel nicht berühren, sondern den
Netzstecker sofort ziehen; das Werkzeug niemals mit
beschädigtem Kabel benutzen
●Spindelarretierungsknopf D 2nur dann drücken, wenn
Spindel A 2stillsteht
●Hände von umlaufendem Zubehör fernhalten
●Beim Schleifen von Metall entstehen Funken; halten Sie
andere Personen sowie brennbare Materialien von Ihrem
Arbeitsbereich fern
●Bei elektrischer oder mechanischer Fehlfunktion das
Werkzeug sofort ausschalten und den Netzstecker
ziehen
●Falls die Schruppscheibe blockiert ist und dies zu
ruckartigen Kräften am Werkzeug führt, ist das
Werkzeug sofort auszuschalten
●Bei Unterbrechung der Stromversorgung oder
versehentlichem Ziehen des Netzsteckers ist der
Ein/Aus-Schalter H 2sofort zu entriegeln und in die
AUS-Stellung zu bringen, um unkontrolliertes
Wiederanlaufen zu verhindern
●Nicht soviel Druck auf das Werkzeug ausüben, daß es
zum Stillstand kommt
NACH DER ANWENDUNG
●Sobald Sie sich von Ihrem Werkzeug entfernen, sollte
dieses ausgeschaltet werden und sollten die sich
bewegenden Teile vollkommen zum Stillstand
gekommen sein
●Zubehör darf nach dem Ausschalten des Antriebes nicht
durch seitliches Gegendrücken gebremst werden
WERKZEUGKOMPONENTEN 2
ASpindel
BSpannflansch
CSpannschlüssel
DSpindelarretierungsknopf
ESeitengriff
FSchutzhaube
15

GBefestigungsflansch
HEin-/Aus Arretierungsschalter
JGriffring
KGeschwindigkeitseinstellrad (9470)
LLüftungsschlitze
ANWENDUNG
●Montieren des Zubehörs 25
! den Netzstecker ziehen
- Spindel A und alle zu montierenden Teile reinigen
- Spannmutter B mit Zweilochschlüssel C anziehen,
während Sie Spindelarretierungsknopf D drücken
- zum Entfernen des Zubehörs in umgekehrter
Reihenfolge vorgehen
! Schrupp-/Trennscheiben laufen bei Gebrauch sehr
heiß; sie nicht berühren, bevor sie abgekühlt sind
! montieren Sie immer den Schleifteller, wenn Sie
Schleif-Zubehör benutzen
! eine Schrupp-/Trennscheibe niemals ohne das
Schild, das angeklebt ist, benutzen
●Montieren des Seitengriffs E 6
●Entfernen/Montieren/Einstellen der Schutzhaube F 7
! sicherstellen, daß die geschlossene Seite der
Schutzhaube stets zum Bediener zeigt
●Vor dem Gebrauch Ihres Werkzeuges
- sicherstellen, daß das Zubehör richtig montiert und
fest angezogen ist
- den freien Lauf des montierten Zubehörs durch
Drehen von Hand überprüfen
- einen Probelauf vornehmen, bei dem Sie das
Werkzeug in einer sicheren Position mindestens 30
Sekunden mit höchster Geschwindigkeit unbelastet
laufen lassen
- bei beträchtlichen Vibrationen oder anderen Defekten
das Werkzeug sofort ausschalten und die mögliche
Ursache herausfinden
●Ein-/Aus Arretierungsschalter H 8
- Werkzeug einschalten 8a
! beachten Sie den plötzlichen Ruck beim
Einschalten des Werkzeuges
! bevor das Zubehör in das Werkstück eingeführt
wird, muß erst Höchstgeschwindigkeit erreicht
werden
- Schalter arretieren 8b
- Arretierung lösen/Werkzeug ausschalten 8c
! vor dem Ausschalten ihres Werkzeuges sollen Sie
es vom Werkstück fernhalten
! nach dem Ausschalten des Werkzeuges dreht sich
das Zubehör noch einige Sekunden weiter
●Griffring J 9
Für einen besseren Griff beim Arbeiten
! nutzen Sie immer den Griffring J zum Festhalten
des Werkzeugs sodass Sie die Lüftungsschlitze L
nicht mit Ihren Händen verdecken
●Geschwindigkeitseinstellrad K 2(9470)
- zum Wählen der richtigen Geschwindigkeit kann die
Tabelle 0als Referenz benutzt werden
! immer zuerst an einem Probestück ausprobieren
●Elektronischer Sanftanlauf (9460/9470)
Sichert das Erreichen der Maximalgeschwindigkeit ohne
den plötzlichen Ruck beim Einschalten des Werkzeuges
●Elektronische Konstant-Geschwindigkeit (9460/9470)
Hält die Geschwindigkeit bei steigender Belastung auf
einem konstanten Niveau
●Elektronischer Überlastschutz (9460/9470)
Reduziert automatisch die Geschwindigkeit der Scheibe,
wenn das Werkzeug längere Zeit überlastet wird
Für die Rückkehr zur normalen Arbeitsgeschwindigkeit:
- das Werkzeug ausschalten
- das Werkzeug 30 Sekunden abkühlen lassen
- das Werkzeug einschalten
●Auswechseln der Kohlebürsten !
Dieses Werkzeug verfügt über Kohlebürsten, die
automatisch ausgeworfen werden, wenn sie verschlissen
sind, so dass eine Beschädigung des Motors verhindert
wird; wenn das Werkzeug also unerwartet seine Funktion
einstellt, sind die Kohlebürsten wie folgt auszuwechseln:
! sicherstellen, dass Schalter H auf "O" steht
! den Netzstecker ziehen
- das Werkzeug mit einem Torx-15 Schlüssel öffnen
(nicht im Lieferumfang enthalten)
- die verschlissenen Kohlebürsten wie abgebildet
abnehmen und entfernen
- die neuen Kohlebürsten einsetzen und anschließen
(im Lieferumfang enthalten)
! verhindern, dass die Feder zurückspringt; hierzu
die Feder mit einer Hand heruntergedrückt halten
und gleichzeitig mit der anderen Hand die
Kohlebürste auswechseln
- sicherstellen, dass die Verkabelung wie abgebildet
wieder angebracht wird
! immer beide Kohlebürsten zusammen
auswechseln
●Trennen @
- das Werkzeug mit mäßigem Druck vor und zurück
bewegen
! eine Trennscheibe darf nicht zum Seiten-Schleifen
verwendet werden
●Schruppen #
- das Werkzeug nicht anwinkeln bei Schrupparbeiten
- das Werkzeug stets in dieselbe Richtung wie den Pfeil
am Werkzeugkopf führen, um zu verhindern, daß das
Werkzeug auf unkontrollierte Weise aus dem
Eingriffsbereich herausgedrückt wird
- nicht zuviel Druck auf das Werkzeug ausüben; die
Geschwindigkeit der Trennscheibe besorgt den Rest
- die Arbeitsdrehzahl der Trennscheibe hängt vom zu
schneidenden Werkstoff ab
- Trennscheiben nicht durch seitliches Gegendrücken
bremsen
●Halten und Führen des Werkzeuges
- halten Sie das Werkzeug mit beiden Händen fest, um
es stets unter Kontrolle zu haben
- auf sicheren Stand achten
- auf die Drehrichtung achten; das Werkzeug stets so
halten, daß Funken und Schrupp-/Trennstaub vom
Körper weg fliegen
- Lüftungsschlitze L 2frei und unbedeckt halten
16

ANWENDUNGSHINWEISE
●Anstelle der Spannmutter B 2kann die „CLIC"
Schnellspannmutter (SKIL Zubehör 2610388766)
verwendet werden; Schrupp-/Trennscheiben können
dann ohne Zubehör-Schlüssel montiert werden
GARANTIE / UMWELT
●Halten Sie Werkzeug und Kabel immer sauber
(insbesondere die Lüftungsschlitze)
! versuchen Sie nicht zu reinigen indem Sie spitze
Gegenstände durch die Lüftungsschlitze stecken
! Netzstecker vor dem Säubern ziehen
●Für dieses SKIL-Erzeugnis leisten wir Garantie gemäß
den gesetzlichen/landesspezifischen Bestimmungen;
Schäden, die auf natürliche Abnutzung, Überlastung
oder unsachgemäße Behandlung zurückzuführen sind,
bleiben von der Garantie ausgeschlossen
●Bei Beanstandung das Werkzeug unzerlegt, zusammen
mit dem Kaufbeleg, an den Lieferer oder die nächste
SKIL-Vertragswerkstätte senden (die Anschriftenlisten so
wie die Ersatzteilzeichnung des Werkzeuges finden Sie
unter www.skileurope.com)
●Elektrowerkzeuge, Zubehör und Verpackungen nicht
in den Hausmüll werfen (nur für EU-Länder)
- gemäss Europäischer Richtlinie 2002/96/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederververtung zugeführt werden
- hieran soll Sie Symbol $erinnern
Haakse slijper 9450/9460/9470
INTRODUCTIE
●Deze machine is bestemd voor het (door)slijpen en
afbramen van metaal en steen zonder gebruik van water;
met de juiste accessoires kan de machine ook gebruikt
worden voor borstelen en schuren
●Lees en bewaar deze gebruiksaanwijzing 3
TECHNISCHE SPECIFICATIES 1
VEILIGHEID
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LET OP! Lees alle voorschriften. Wanneer de volgende
voorschriften niet in acht worden genomen, kan dit een
elektrische schok, brand of ernstig letsel tot gevolg hebben.
Het hierna gebruikte begrip „elektrisch gereedschap” heeft
betrekking op elektrische gereedschappen voor gebruik op
het stroomnet (met aansluitkabel).
1) WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving met
explosiegevaar waarin zich brandbare vloeistoffen,
gassen of stof bevinden. Elektrische gereedschappen
veroorzaken vonken die het stof of de dampen tot
ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt. Wanneer u wordt afgeleid, kunt u de controle over
het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het
stopcontact passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adapterstekkers in
combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten
beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde
oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
een verhoogd risico door een elektrische schok wanneer
uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische
schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het
gereedschap te dragen of op te hangen of om de
stekker uit het stopcontact te trekken. Houd de kabel
uit de buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen. Beschadigde of in de
war geraakte kabels vergroten het risico van een
elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap
werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het
gebruik van een voor gebruik buitenshuis geschikte
verlengkabel beperkt het risico van een elektrische
schok.
3) VEILIGHEID VAN PERSONEN
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet wanneer
u moe bent of onder invloed staat van drugs, alcohol
of medicijnen. Een moment van onoplettendheid bij het
gebruik van het gereedschap kan tot ernstige
verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en altijd
een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of
gehoorbescherming, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, vermindert het
risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat de
schakelaar in de stand „UIT“ staat voordat u de
stekker in het stopcontact steekt. Wanneer u bij het
dragen van het gereedschap uw vinger aan de
schakelaar hebt of wanneer u het gereedschap
ingeschakeld op de stroomvoorziening aansluit, kan dit
tot ongevallen leiden.
NL
17

d) Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.
e) Overschat uzelf niet. Zorg ervoor dat u stevig staat
en steeds in evenwicht blijft. Daardoor kunt u het
gereedschap in onverwachte situaties beter onder
controle houden.
f) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren, kleding en
handschoenen uit de buurt van bewegende delen.
Loshangende kleding, sieraden en lange haren kunnen
door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemonteerd, dient u
zich ervan te verzekeren dat deze zijn aangesloten
en juist worden gebruikt. Het gebruik van deze
voorzieningen beperkt het gevaar door stof.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE
GEREEDSCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische
gereedschap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u het
gereedschap instelt, toebehoren wisselt of het
gereedschap weglegt. Deze voorzorgsmaatregel
voorkomt onbedoeld starten van het gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap
niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet hebben
gelezen. Elektrische gereedschappen zijn gevaarlijk
wanneer deze door onervaren personen worden
gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controleer of
bewegende delen van het gereedschap correct
functioneren en niet vastklemmen en of onderdelen
zodanig gebroken of beschadigd zijn dat de werking
van het gereedschap nadelig wordt beïnvloed. Laat
beschadigde delen repareren voordat u het
gereedschap gebruikt. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische
gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende
inzetgereedschappen met scherpe snijkanten klemmen
minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren,
inzetgereedschappen en dergelijke volgens deze
aanwijzingen en zoals voor dit speciale
gereedschapstype voorgeschreven. Let daarbij op
de arbeidsomstandigheden en de uit te voeren
werkzaamheden. Het gebruik van elektrische
gereedschappen voor andere dan de voorziene
toepassingen kan tot gevaarlijke situaties leiden.
5) SERVICE
a) Laat het gereedschap alleen repareren door
gekwalificeerd en vakkundig personeel en alleen met
originele vervangingsonderdelen. Daarmee wordt
gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.
VEILIGHEIDSVOORSCHRIFTEN VOOR HAAKSE
SLIJPERS
ALGEMEEN
●Gebruik deze machine alleen voor droog (door)slijpen
●Gebruik alleen de bij deze machine geleverde flenzen/
spanmoeren
●Deze machine mag niet worden gebruikt door mensen,
die jonger zijn dan 16 jaar
●Trek altijd de stekker uit het stopcontact voordat u
een instelling verandert of een accessoire verwisselt
ACCESSOIRES
●Gebruik de originele SKIL accessoires, die verkrijgbaar
zijn bij uw SKIL handelaar
●Neem voor het monteren/gebruiken van niet-SKIL
accessoires de instructies van de betreffende fabrikant in
acht
●Gebruik alleen accessoires met een toegestaan
toerental, dat minstens even hoog is als het hoogste
onbelaste toerental van de machine
●Gebruik geen beschadigde, vervormde of trillende
afbraam-/(door)slijpschijven
●Ga voorzichtig met afbraam-/(door)slijpschijven om en
berg deze zorgvuldig op; dit ter voorkoming van splinters
en scheuren
●Bescherm accessoires tegen slagen, stoten, en vet
●Gebruik geen afbraam-/(door)slijpschijven, die groter zijn
dan de maximaal aanbevolen diameter
●Gebruik alleen afbraam-/(door)slijpschijven met een
asgat-diameter, waarbij opname-flens G 2zonder
speling past; gebruik nooit verklein- of aansluitsstukken
om afbraam-/(door)slijpschijven met een groot asgat
passend te maken
●Gebruik nooit afbraam-/(door)slijpschijven met een
schroefdraad-opname, waarvan de schroefdraad korter
is dan de lengte van de machine-as
●Gebruik nooit accessoires met een "blind" gat, waarvan
de schroefdraad kleiner is dan M14 x 21 mm
GEBRUIK BUITENSHUIS
●Sluit uw machine aan via een aardlekschakelaar (FI) met
maximaal 30 mA uitschakelstroom
●Gebruik alleen een voor gebruik buitenshuis goedgekeurd
verlengsnoer met een spatwaterdichte contactstop
VÓÓR GEBRUIK
●Laat u zich vóór het eerstegebruik van de machine ook
praktisch over de bediening uitleg geven
●Bewerk geen asbesthoudend materiaal (asbest geldt
als kankerverwekkend)
●Tref veiligheidsmaatregelen, wanneer er bij
werkzaamheden stoffen kunnen ontstaan, die
schadelijk voor de gezondheid, brandbaar of
explosief zijn (sommige soorten stof gelden als
kankerverwekkend); draag een stofmasker en gebruik
een afzuiging voor stof en spanen, als deze kan worden
aangesloten
18

●Wees voorzichtig met verborgen electriciteitsdraden of
gas- en waterleidingbuizen; controleer de werkomgeving,
bijv. met een metaaldetector
●Wees voorzichtig met het frezen van sleuven, met name
in dragende muren (voor sleuven in dragende muren
gelden in Nederland specifieke voorschriften; deze
voorschriften moeten beslist in acht genomen worden)
●Klem het werkstuk vast, als het niet door het eigen
gewicht stabiel ligt
●Klem de machine niet vast in een bankschroef
●Gebruik volledig uitgerolde en veilige verlengsnoeren
met een capaciteit van 16 Ampère
●Draag een veiligheidsbril, veiligheidshandschoenen,
gehoorbescherming 4en stevige schoenen; indien
nodig, draag ook een schort
●Monteer altijd zijhandgreep E 2en beschermkap F 2;
gebruik de machine nooit zonder deze bestanddelen
●Zorg ervoor, dat de machine is uitgeschakeld, wanneer
de stekker in het stopcontact gestoken wordt
TIJDENS GEBRUIK
●Houd altijd het snoer verwijderd van de bewegende
delen van uw machine; richt het snoer naar achteren,
van de machine weg
●Als het snoer tijdens het werk beschadigd of
doorgesneden wordt, raak dan het snoer niet aan, maar
trek onmiddellijk de stekker uit het stopcontact; gebruik
de machine nooit met een beschadigd snoer
●Druk asvergrendelknop D 2alleen in, als as A 2
volledig stilstaat
●Houd uw handen uit de buurt van ronddraaiende
accessoires
●Bij het slijpen van metaal ontstaan vonken; houd andere
personen en brandbaar materiaal uit de buurt van de
werkomgeving
●In geval van electrische of mechanische storing, de
machine onmiddellijk uitschakelen en de stekker uit het
stopcontact trekken
●Wanneer de (door)slijpschijf geblokkeerd is, met een
plotselinge rreactiekracht van de machine als gevolg, de
machine onmiddellijk uitschakelen
●Als de stroom is uitgevallen of de stekker per ongeluk uit
het stopcontact wordt getrokken, de aan/uit-schakelaar
H 2onmiddellijk ontgrendelen en in de OFF-stand
zetten, om ongecontroleerd herstarten te voorkomen
●Belast de machine niet zó sterk, dat deze tot stilstand
komt
NA GEBRUIK
●Voordat u uw machine wegzet, moet de motor
uitgeschakeld zijn en alle bewegende delen tot stilstand
zijn gekomen
●Na uitschakeling van uw machine, nooit een draaiend
acccessoire stoppen door er aan de zijkant iets tegenaan
te drukken
MACHINE-ELEMENTEN 2
AAs
BSpanmoer
CSleutel
DAsvergrendelknop
EZijhandgreep
FBeschermkap
GOpname-flens
HAan/uit vergrendelschakelaar
JGreepring
KSnelheidsinstelwieltje (9470)
LVentilatie-openingen
GEBRUIK
●Monteren van accessoires 25
! trek de stekker uit het stopcontact
- maak as A en alle te monteren delen schoon
- draai spanmoer B vast met sleutel C, terwijl u
asvergrendelknop D indrukt
- voor verwijderen van accessoires handel vice-versa
! afbraam-/(door)slijpschijven worden zeer heet
tijdens gebruik; niet aanraken voordat ze zijn
afgekoeld
! monteer altijd de steunschijf bij gebruik van
schuur-accessoires
! gebruik een afbraam-/(door)slijpschijf nooit
zonder het etiket, dat erop gelijmd is
●Monteren van zijhandgreep E 6
●Verwijderen/monteren/verstellen van beschermkap F 7
! zorg ervoor, dat de gesloten zijde van de
beschermkap altijd naar de gebruiker wijst
●Vóór gebruik van de machine
- zorg ervoor, dat het accessoire correct gemonteerd en
stevig vastgemaakt wordt
- controleer, of het accessoire vrij loopt door het met de
hand rond te draaien
- proefdraai de machine onbelast gedurende minstens
30 seconden op de hoogste snelheid in een veilige
positie
- stop onmiddellijk indien de machine hevig trilt, of bij
andere defecten, en controleer de machine teneinde
de oorzaak te vinden
●Aan/Uit vergrendelingsschakelaar H 8
- schakel machine aan 8a
! houd bij het aanschakelen rekening met een
plotselinge terugslag van de machine
! voordat het accessoire in aanraking komt met het
werkstuk, moet uw machine op volle toeren
draaien
- vergrendel schakelaar 8b
- ontgrendel schakelaar/schakel machine uit 8c
! voordat u uw machine uitschakelt, dient u deze
van het werkstuk af te halen
! het accessoire draait nog even door nadat de
machine is uitgeschakeld
●Greepring J 9
Voor een betere greep tijdens het werk
! houd de machine altijd vast bij greepring J, zodat
ventilatie-openingen L niet door uw handen
bedekt kunnen worden
●Snelheidsinstelwieltje K 2(9470)
- voor het bepalen van de juiste snelheid kan tabel 0
als referentie gebruikt worden
! altijd eerst uitproberen op een stuk afvalmateriaal
●Electronisch geregelde langzame start (9460/9470)
Laat het toerental van de machine langzaam oplopen,
zonder dat men bij het inschakelen een reactiekracht
waarneemt
19

●Electronisch geregelde constante snelheid (9460/9470)
Houdt het toerental constant bij toenemende belasting
●Electronisch geregelde bescherming tegen overbelasting
(9460/9470)
Vermindert de snelheid van de schijf automatisch, indien
de machine gedurende langere tijd overbelast wordt
Voor het terugkrijgen van de normale werksnelheid:
- schakel de machine uit
- laat de machine 30 seconden afkoelen
- zet de machine aan
●Vervangen van koolborstels !
Deze machine is uitgerust met koolborstels, die zichzelf
uitschakelen als ze versleten zijn, waardoor beschadiging
van de motor voorkomen wordt; als de machine
onverwacht stopt, vervang de koolborstels dan als volgt:
! zorg ervoor, dat schakelaar H in de "O"-positie
staat
! trek de stekker uit het stopcontact
- open de machine met een Torx-15 sleutel (niet
meegeleverd)
- ontkoppel en verwijder de versleten koolborstels zoals
aangegeven
- zet de nieuwe (meegeleverde) koolborstels in en
bevestig deze
! voorkom, dat de veer terugspringt door deze met
de ene hand omhoog te houden terwijl u met de
andere hand de koolborstel vervangt
- zorg ervoor, dat de bedrading wordt teruggeplaatst
zoals aangegeven
! vervang beide koolborstels altijd tegelijkertijd
●Slijpen/afbramen @
- beweeg de machine heen en weer met matige druk
! gebruik nooit een doorslijpschijf voor
afbraamwerkzaamheden
●Doorslijpen #
- houd de machine niet schuin tijdens het doorslijpen
- beweeg de machine altijd in dezelfde richting als de
pijl op de voorkant van de machine om te voorkomen,
dat de machine ongecontroleerd uit de snede wordt
geduwd
- forceer de machine niet; laat de snelheid van de
doorslijpschijf het werk doen
- de werksnelheid van de doorslijpschijf is afhankelijk
van het door te slijpen materiaal
- rem doorslijpschijven niet af door er aan de zijkant
tegenaan te drukken
●Vasthouden en leiden van de machine
- houd de machine altijd stevig met twee handen vast,
zodat u deze altijd volledig onder controle hebt
- zorg dat u stevig staat
- let op de draairichting; houd de machine altijd zó vast,
dat vonken of slijpstof van het lichaam wegvliegen
- houd ventilatie-openingen L 2open en onbedekt
TOEPASSINGSADVIES
●In plaats van spanmoer B 2kan de "CLIC"
snelspanmoer (SKIL accessoire 2610388766) worden
gebruikt; afbraam-/(door)slijpschijven kunnen dan zonder
montage-sleutels worden gemonteerd
GARANTIE / MILIEU
●Houd machine en snoer altijd schoon (met name de
ventilatie-openingen)
! geen puntige voorwerpen door de ventilatie-
openingen steken
! trek de stekker uit het stopkontakt vóór het
reinigen
●Voor dit SKIL-product geven wij garantie volgens de
wettelijk geldende bepalingen; schade, die terug te
voeren is op natuurlijke slijtage, overbelasting of
onachtzaam gebruik, is van deze garantie uitgesloten
●In geval van een klacht de machine ongedemonteerd,
samen met het aankoopbewijs, naar het verkoopadres of
het dichtstbijzijnde SKIL service-station opsturen
(de adressen evenals de onderdelentekening van de
machine vindt u op www.skileurope.com)
●Geef electrisch gereedschap, accessoires en
verpakkingen niet met het huisvuil mee (alleen voor
EU-landen)
- volgens de Europese richtlijn 2002/96/EG inzake oude
electrische en electronische apparaten en de
toepassing daarvan binnen de nationale wetgeving,
dient afgedankt electrisch gereedschap gescheiden te
worden ingezameld en te worden afgevoerd naar een
recycle-bedrijf, dat voldoet aan de geldende milieu-
eisen
- symbool $zal u in het afdankstadium hieraan
herinneren
Vinkelslipmaskin 9450/9460/9470
INTRODUKTION
●Denna maskin är avsedd för slipning, kapning och
avgradning av metall- och stenmaterial utan användning
av vatten; med lämpliga tillbehör kan den också
användas för borstning och sandning
●Läs och spara denna instruktionsbok 3
TEKNISKA DATA 1
SÄKERHET
ALLMÄNNA SÄKERHETSANVISNINGAR
OBS! Samtliga anvisningar ska läsas. Fel som uppstår till
följd av att anvisningarna nedan inte följts kan orsaka
elektriskt slag, brand och/eller allvarliga kroppsskador.
Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna
elverktyg (med nätsladd).
1) ARBETSPLATS
a) Håll arbetsplatsen ren och välbelyst. Oordning på
arbetsplatsen och dåligt belyst arbetsområde kan leda till
olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning
med brännbara vätskor, gaser eller damm.
Elverktygen alstrar gnistor som kan antända dammet
eller gaserna.
S
20
