patura P 8000 User manual

P 8000 dans le boîtier antivol XL avec module solaire 200 W / P 8000 with Safety Box XL and Solar panel 200 W /
P 8000 met Veiligheidsbox XL en Zonnepaneel 200 W / P 8000 en la caja antirrobo XL con módulo solar de 200 W
DEUTSCH
Aufbau mit 2 Personen in ca. 30 min
0049 9372
9474–0
Ref. 900380
P 8000 mit Sicherheitsbox XL und Solarmodul 200 W
Für den Aufbau wird zusätzlich benötigt:
• Schraubenschlüssel-Satz
• Inbusschlüssel-Satz
• Bohrer 7 mm
• Bohrmaschine
Montage- und Bedienungsanleitung / Instructions de montage et
d‘utilisation / Installation and Mounting Instructions / Montage-
en bedieningshandleiding / Instrucciones de montaje y de uso

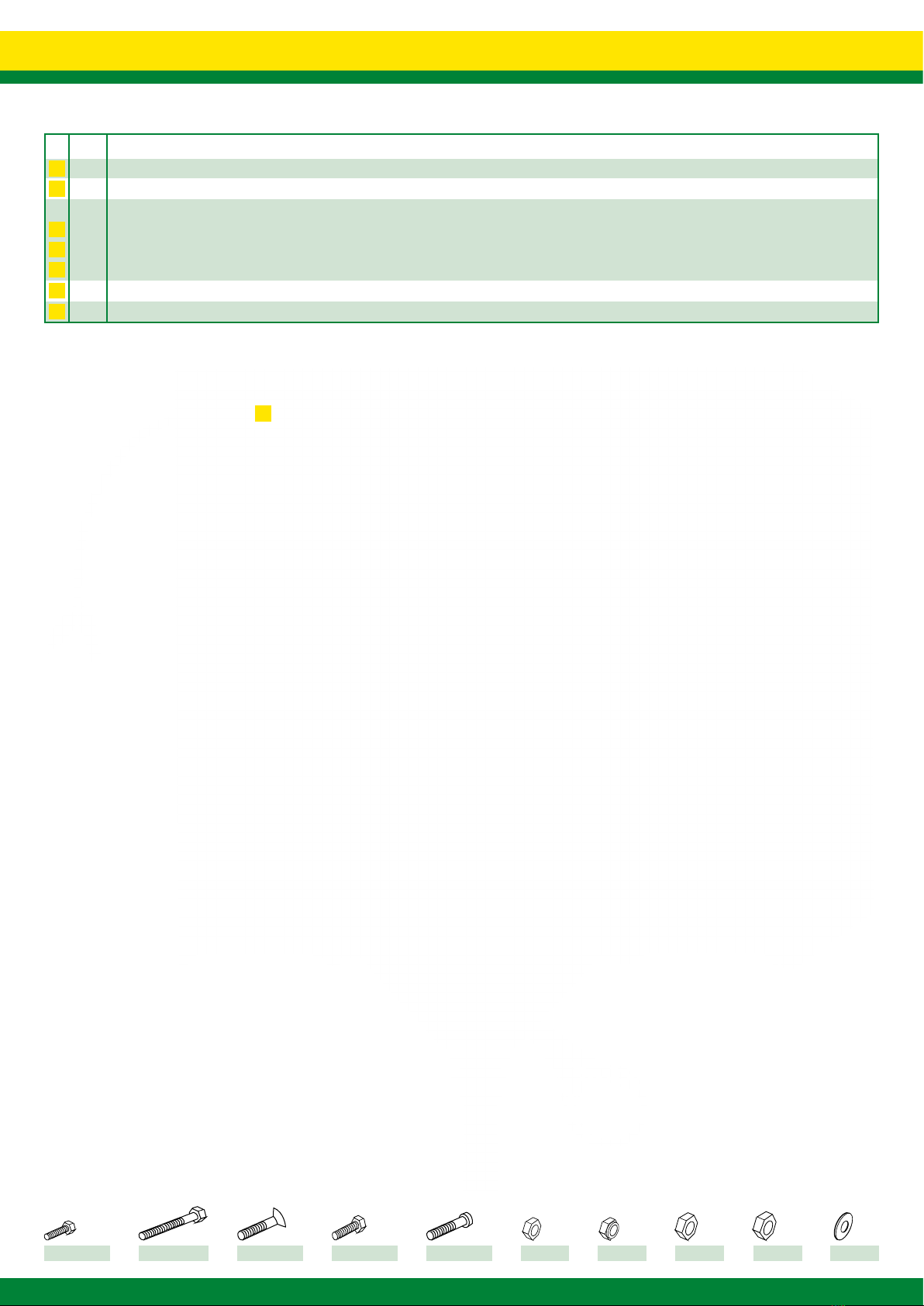

Lieferumfang:
Stück Bezeichnung
1x Sicherheitsbox XL mit Weidezaungerät P 8000, Laderegler und Wechselrichter
1x Solarmodul 200 W, mit Anschlusskabel
Halter für Solarmodul bestehend aus:
2x Solarmodulhalter-Oberteil aus Aluminium
2x Solarmodulhalter-Unterteil aus Aluminium
2x Querstreben
1x Erdstab
1x Stabilisierungsfuß
Montage- und Bedienungsanleitung
1
2
3
5
6
7
4
M6 x 30
4x
M8 x 30
4x
M6 x 100
4x
M10 x 60
2x
M6 x 20
8x 4x
M6 8
8x
12x
M6
4x
M8
2x
M10
1

Separat bestellen / Ersatzteile:
Stück Bezeichnung
1x Super-Vlies-Akku 12 V / 200 Ah (Ref. 133630)
1x Erdstab (Ref. 161903)
1x Stabilisierungsfuß (Ref. 161905)
1
2
3
Distanzhülse Federring M6 Federring M8
4x 12x 4x
2
5
3
4
1
2
3
6
7

Beschreibung
Technische Daten Solarmodul
Einsatzhinweise
In der Sicherheitsbox XL lassen sich die Elektrozaungeräte mit Impulsenergien von bis zu 15 J (P 8000) unterbringen. Sie
eignet sich dadurch besonders für lange Zäune mit starkem Bewuchs. Mit den extra großen Solarmodulen und einem 200 Ah
Akku ist ein wartungsfreier Betrieb von April bis Oktober möglich.
200 W
Typ / Ref. 14892001
max. Leistung 200 W
Utyp / Ityp 28,5 V / 7,0 A
Uleer / Ikurz 34,0 V / 7,5 A
Abmessungen (L x B) 1546 x 658 mm
Mindestkapazität des Akkus
(nicht im Lieferumfang) 200 Ah (C100)
1.
2.
3.
Montage- und Bedienungsanleitung
• Wählen Sie einen geeigneten Platz aus, an dem eine möglichst konstante Sonneneinstrahlung vorhanden ist
• Ausrichtung exakt Richtung Süden, im Winkel von 45° zur Horizontalen (Ganzjahresbetrieb); im Winter
eventuell steiler stellen, im Sommer flacher
• Bei zu wenig Sonneneinstrahlung, insbesondere im Frühjahr und Herbst, ist es erforderlich, die Batterie nachzuladen
• Beschattung auf das Solarmodul vermindert die Leistung erheblich (unbedingt vermeiden)
• Regelmäßige Reinigung des Solarmodules
!!Beachten Sie die separat beigelegte Bedienungsanleitung für Ihr Weidezaungerät.

Schlagen Sie den mitgelieferten Stabilisierungsfuß 7 an der Stelle in den Boden ein, an der Sie auch den Erdstab 6
positionieren möchten.
Führen Sie den Erdstab 6 durch die Hülse des Stabilisierungsfußes 7 und schlagen Sie ihn komplett in den Boden ein.
Montage der Sicherheitsbox XL
4.
A
B
M10
2x
M10 x 60
M10
7
7
6

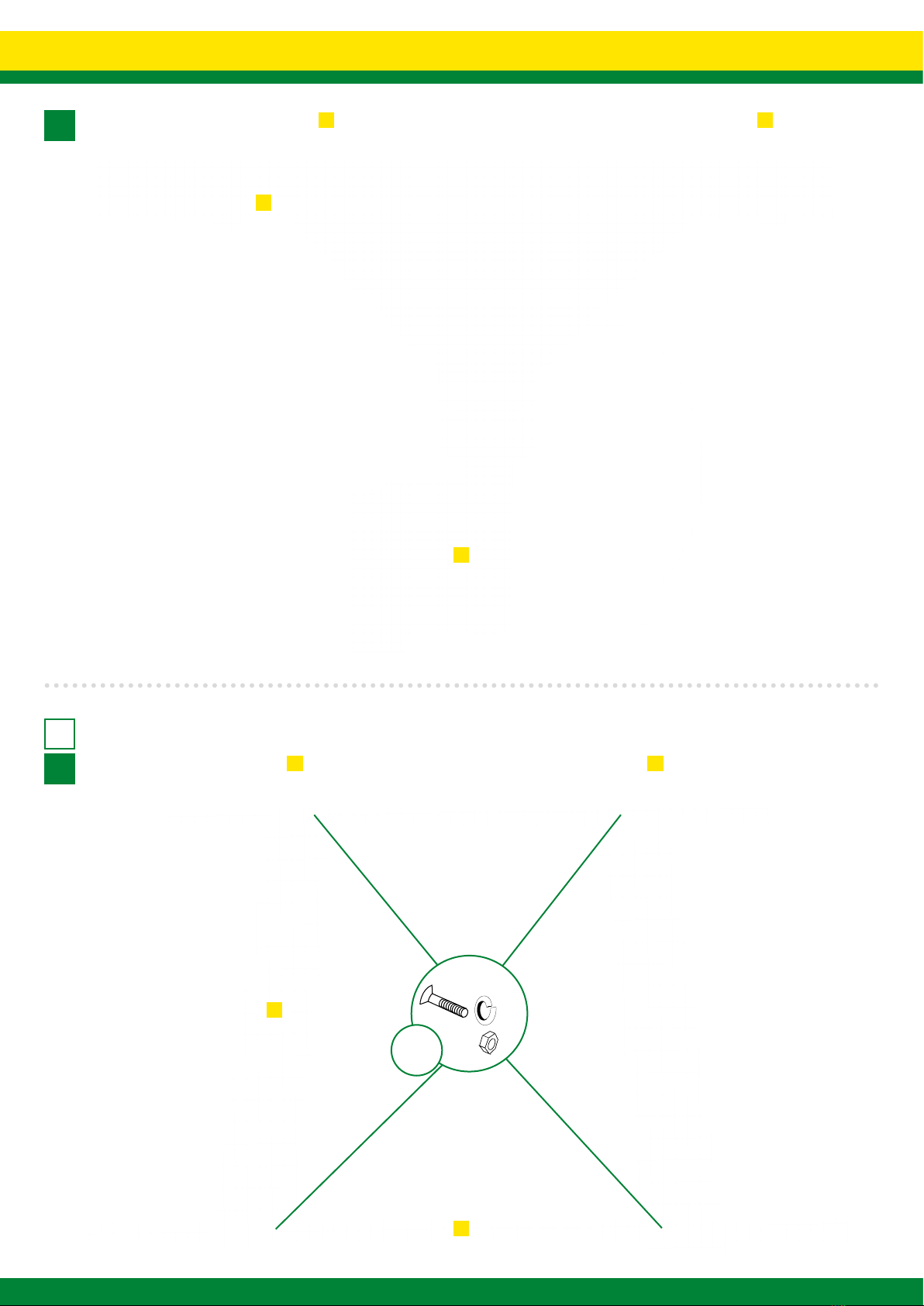

Montage Solarmodul
Montieren Sie die Querstreben 5 mit den Senkkopfschrauben auf die Halter-Oberteile 3.
5.
A
M10
8x
M6 x 20
M6
M6
Montage- und Bedienungsanleitung
Montieren Sie die Sicherheitsbox XL 1 mit dem bereits vormontierten Weidezaungerät auf dem Erdstab 6.
C
1
5
3
6

Bohren Sie die Löcher an den gekennzeichneten (angekörnten) Positionen an der Oberseite der Sicherheitsbox 1.
Legen Sie den Halter mit den Querstreben 5 auf die Rückseite des Solarmoduls 2 und befestigen Sie ihn.
A
B
4x
M8 x 30
M8
8
M8
5
2
Montage des Solarmoduls auf der Sicherheitsbox XL
6.
1
4x Bohren Ø 7 mm
Rückseite
Ansicht von oben
Türseite

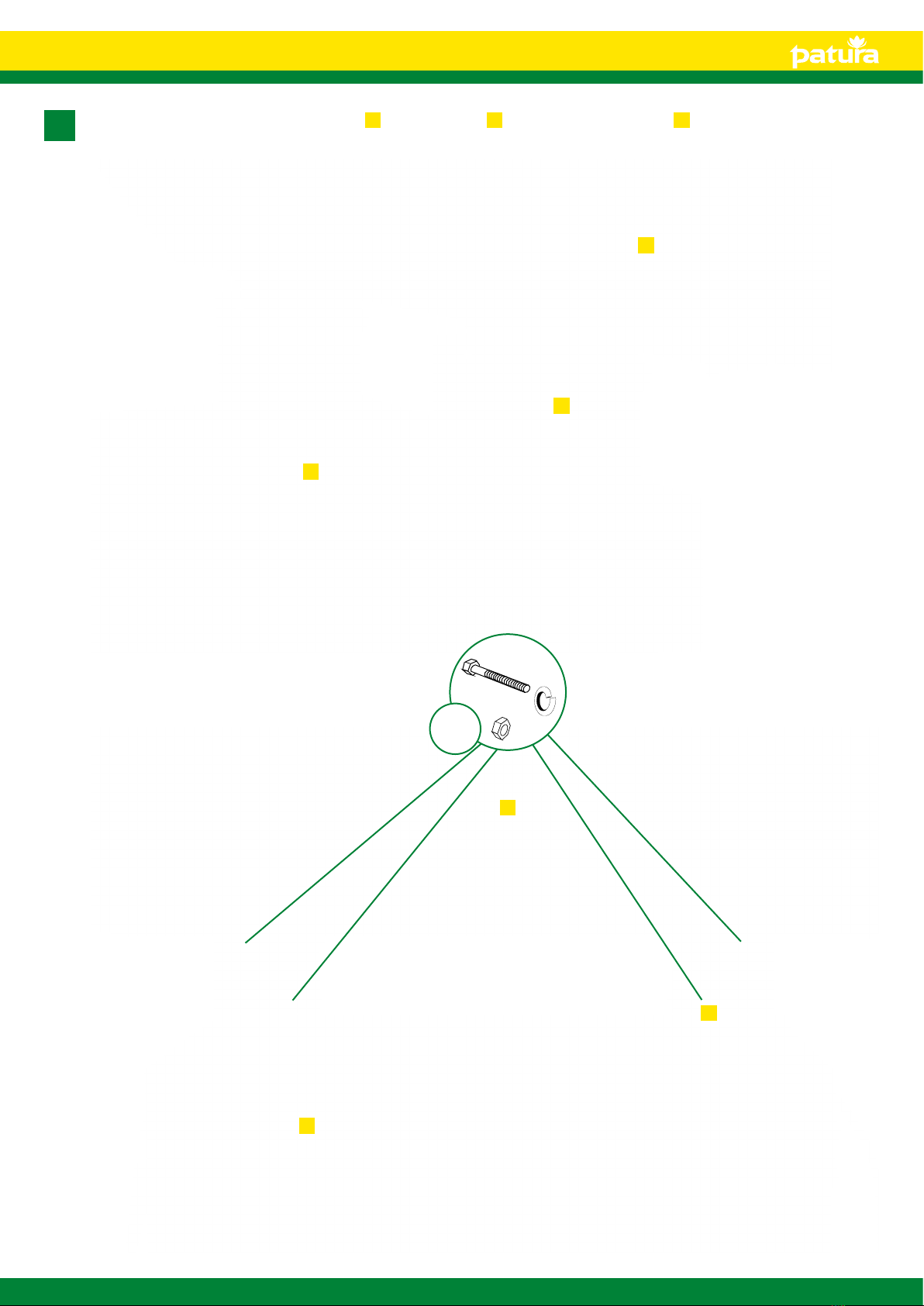

Montieren Sie die Unterteile des Solarmodulhalters 4 auf den dafür vorgesehenen Bohrungen auf der Sicherheitsbox
XL 1 und schrauben Sie die Halter auf der Box fest.
B
Montage- und Bedienungsanleitung
1
4
4
1
4x
M6 x 30
Distanzhülse
M6

Montieren Sie das vorbereitete Solarmodul 2 an den Haltern 4 auf der Sicherheitsbox XL 1.
C
2
2
4
1
1
4x
M6 x 100
M6
M6
4

Verbinden Sie die Steckverbinder miteinander und fixieren Sie die Kabel mit Hilfe von
Kabelverbindern.
D
Schließen Sie den Laderegler an den Akku 1 an. Polarität beachten.
1
Montage- und Bedienungsanleitung
7.

Verbinden Sie die Sicherheitsbox XL 1 mit Ihrem Elektrozaun mittels dem mitgelieferten Zaunverbindungskabel.
1
8.

Montage- und Bedienungsanleitung
Schalter des Wechselrichters auf Position „OFF“ stellen (grüne LED leuchtet nicht).
A
Inbetriebnahme Wechselrichter und P 8000
9.
Unbedingt folgende Reihenfolge einhalten!
Schuko-Stecker des P 8000 A in den Wechselrichter einstecken.
B
A

Stecker des Türkontaktschalters B in den Wechselrichter einstecken.
C
Verschließen Sie die Box mit dem isolierten Schlüssel.
D
Ab jetzt steht die
Sicherheitsbox
unter Spannung.
B

Montage- und Bedienungsanleitung
Normalbetrieb: Spannung am Zaun
• Der Stecker des P 8000 A ist im Wechselrichter eingesteckt
• Der Schalter am Wechselrichter steht auf „OFF“
• Der Stecker des Türkontaktschalters B ist im Wechselrichter eingesteckt
Bei geöffneter Tür:
P 8000 ist ausgeschaltet und die Sicherheitsbox-XL steht nicht unter Spannung
Bei geschlossener Tür:
P 8000 ist in Betrieb und die Sicherheitsbox-XL steht unter Spannung
A
Wichtige Hinweise zum Betrieb des Wechselrichters
Wenn der Schalter am Wechselrichter auf „ON“ geschaltet wird und der Stecker des P 8000 A
eingesteckt ist, ist das Gerät eingeschaltet. Sicherheitsbox XL und Zaun sind auch bei geöffneter Tür
unter Spannung.
A
B
10.

• Der Stecker des P 8000 A ist im Wechselrichter eingesteckt
• Der Schalter am Wechselrichter steht auf „OFF“
• Der Stecker des Türkontaktschalters B ist im Wechselrichter nicht eingesteckt
Bei geöffneter und geschlossener Tür:
P 8000 ist ausgeschaltet und die Sicherheitsbox-XL steht nicht unter Spannung
Aus-Stellung: Keine Spannung am Zaun
B
Wenn der Schalter am Wechselrichter auf „ON“ geschaltet wird und der Stecker des P 8000 A
eingesteckt ist, stehen Sicherheitsbox XL und Zaun auch bei geöffneter Tür unter Spannung.
A
B

PATURA KG • Germany Tel. [phone] – 0 www.patura.com
Mainblick 1 • 63925 Laudenbach Fax [phone] – 29 [e-mail]
In der Sicherheitsbox XL lassen sich die Elektrozaungeräte mit Impulsenergien von bis zu 15 J (P 8000) unterbringen. Sie
eignet sich dadurch besonders für lange Zäune mit starkem Bewuchs. Mit den extra großen Solarmodulen und einem 200 Ah
Akku ist ein wartungsfreier Betrieb von April bis Oktober möglich.
Beidseitig stabile
Tragegriffe
Laderegler für eine lange
Lebensdauer des Akkus
Innenmaße
B = 58 cm
H = 56 cm
T = 30 cm
Die Sicherheitsbox
wird auf den Erdstab
aufgesteckt und
arretiert
Wechselrichter
Ein zusätzlicher Stabilisierungsfuß
sorgt für optimalen Halt auch bei
leichten Böden
230419
ZANL-900380-A1
Montage- und Bedienungsanleitung / Instructions de montage et
d‘utilisation / Installation and Mounting Instructions / Montage-
en bedieningshandleiding / Instrucciones de montaje y de uso

P 8000 mit Sicherheitsbox XL und Solarmodul 200 W / P 8000 with Safety Box XL and Solar panel 200 W /
P 8000 met Veiligheidsbox XL en Zonnepaneel 200 W / P 8000 en la caja antirrobo XL con módulo solar de 200 W
Montage par 2 personnes en 30 min environ
Ref. 900380
P 8000 dans le boîtier antivol XL avec module solaire 200 W
Outils nécessaires au montage :
• Jeu de clés à molette
• Jeu de clés Allen
• Foret 7 mm
• Perceuse
FRANÇAIS
Montage- und Bedienungsanleitung / Instructions de montage et
d‘utilisation / Installation and Mounting Instructions / Montage-
en bedieningshandleiding / Instrucciones de montaje y de uso
0049 9372
9474–243

1x Boîtier antivol XL avec électrificateur P 8000, régulateur de charge et convertisseur de tension
1x Module solaire 200 W avec câble de raccordement
Support pour module solaire composé de :
2x Partie supérieure en aluminium
2x Partie inférieure en aluminium
2x Traverses
1x Piquet de terre
1x Pied stabilisateur
Instructions de montage et d‘utilisation
1
2
3
5
6
7
4
M6 x 30
4x
M8 x 30
4x
M6 x 100
4x
M10 x 60
2x
M6 x 20
8x 4x
M6 8
8x
12x
M6
4x
M8
2x
M10
Contenu de la livraison :
Pièce Désignation
1

A commander séparément / Pièces de rechange :
1x Batterie AGM 12 V / 200 Ah (Ref. 133630)
1x Piquet de terre (Ref. 161903)
1x Pied stabilisateur (Ref. 161905)
1
2
3
Douilles d‘espacement Rondelles élastique M6 Rondelles élastique M8
4x 12x 4x
Pièce Désignation
2
5
3
4
1
2
3
6
7

Description
Caractéristiques techniques du module solaire
Conseils d‘utilisation
Tous les électrificateurs atteignant une énergie d'impulsion jusqu'à 15 J (P 8000) peuvent être montés dans le boîtier antivol XL.
Ce dernier est donc particulièrement adapté aux longues clôtures avec une végétation dense. Equipé du module solaire XL et
d’une batterie de 200 Ah, un fonctionnement sans entretien sera possible d'avril à octobre.
200 W
Type / Ref. 14892001
Puissance max. 200 W
UMPP / IMPP 28,5 V / 7,0 A
Uco / Icc 34,0 V / 7,5 A
Dimensions (L x l) 1546 x 658 mm
Capacité minimale de la batterie
(non fournie) 200 Ah (C100)
1.
2.
3.
Instructions de montage et d‘utilisation
• Choisir un endroit approprié où l‘ensoleillement est le plus constant possible
• Orientation plein sud, à un angle de 45° par rapport à l‘horizontale (utilisation toute l‘année) ; éventuellement
plus incliné en hiver, plus plat en été
• Si l‘ensoleillement est insuffisant, notamment au printemps et en automne, il est nécessaire de recharger la batterie
• L‘ombre sur le module solaire réduit considérablement sa puissance (à éviter absolument)
• Nettoyage régulier du module solaire
!!Respectez le mode d‘emploi de votre électrificateur, qui est joint séparément
