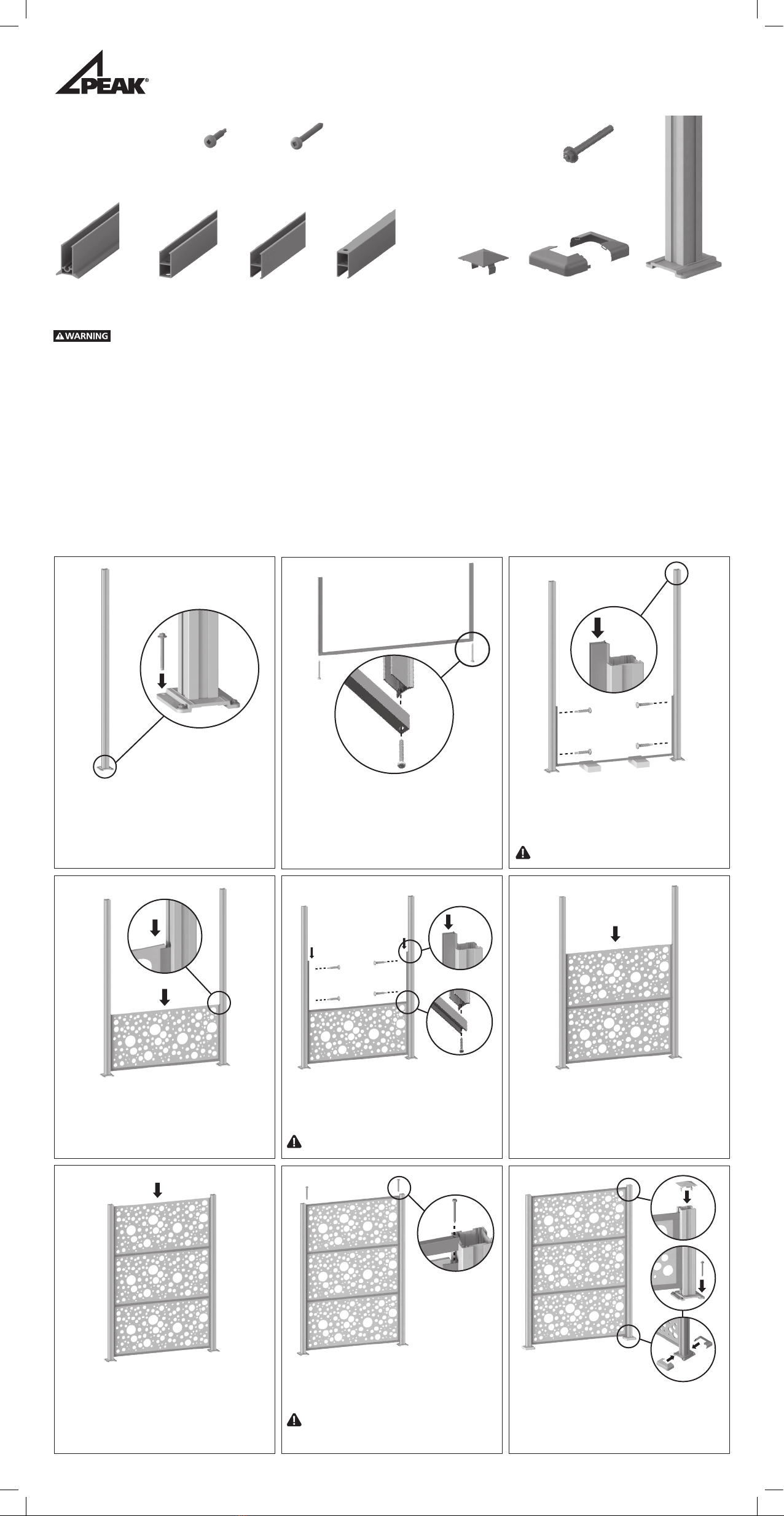

Peak Starburst User manual

Position first post. For concrete attachment, use
hammer drill with 5/16” masonry bit to drill four
holes 3” deep through each corner of post base.
Clean holes. Use hammer to insert assembled
concrete anchors (provided) until washer is
touching post base. Use 7/16” wrench to tighten
nuts. Ensure post is plumb.
Secure Bottom Frame to two Vertical Frames using
two #10 x 2” screws.
Slide 4’ x 2’ Decorative Screen down into Vertical
Frames and ensure it is fully seated in Bottom
Frame.
Secure one Mid Frame to two Vertical Frames
using two #10 x 2” screws. Slide assembled Mid
Frame and Vertical Frames into slots on posts.
Secure Vertical Frames to posts using four #10 x 1”
self-drilling screws (provided).
Repeat Step 4 for second 4’ x 2’ Decorative Screen.
1
4 5 6
2 3
©2021 Peak Innovations Inc. 2496_ScreenFrame_InstallGuide_ENG_V2
Repeat Steps 5 and 6 for third 4’ x 2’ Decorative
Screen.
Fasten second post in place (see Step 1 for full
details). Install post caps and post base covers.
7 8 9
No representation or warranty is given that your particular application of these products complies with relevant building codes. Therefore consult with
professionals and local building officials before beginning work: (i) to ensure compliance with relevant building codes for your application; (ii) to identify appropriate safety
gear that is to be used during installation such as a safety harness when working above ground; (iii) to ensure that the work area is free from utilities, services and hazards;
and, (iv) to clarify any instructions or warnings that may not be clear. It is the responsibility of the installer to evaluate the conditions and determine the appropriate hardware
and procedure. Failure to do so could result in personal injury, damage to the product, or other damage. Work in a safe manner wearing protective gear such as gloves,
eyewear, headwear, footwear and clothing. When using tools always comply with operation manuals and instructions. Metal and other materials may have sharp edges and
could fragment or splinter during or as a result of handling or cutting. Do not use these products in connection with any substance that is or may be harmful or corrosive to the
products. Inspect and maintain these products on a regular basis.
No member of The Peak Group of Companies (as defined at www.peakproducts.com) shall be liable for any loss or damage resulting from the improper installation or use of
this product. In the unlikely event that any member of The Peak Group of Companies becomes liable for any loss or damage, the aggregate liability shall be limited to the retail
purchase price of the product.
Peak® products and the materials associated therewith are protected by patents, designs, copyright and/or trademarks. All trademarks are used under license from Peak
Innovations Inc. May be subject to patent(s) or patent(s) pending.
Push each screw head into Vertical Frame
channel before driving.
Push each screw head into Vertical Frame
channel before driving.
Once complete frame is secured, Decorative
Screens will be slightly loose to allow for
thermal expansion.
Tools and Materials Needed
Drill
Driver bits
Hammer drill
5/16” Drill bit for concrete
7/16” Wrench
Hammer
Level
Tape measure
6x
Vertical Frame
1x
Post
1x
Post Cap
1x
Post Base Cover
4x
Concrete Anchor
Position Top Frame onto 4’ x 2’ Decorative Screen
and secure using two #10 x 2” screws.
Decorative Screens
Installation Instructions
Screen Frame Post
For 4’ x 2’ Screens
Contents: Contents:
Position second post (do not secure it yet). Slide
assembled Bottom Frame and Vertical Frames into
slots on posts and use wood blocks to level. Ensure
bottom of frame is between 1-1/2” and 2” above
ground. Secure Vertical Frames to posts using four
#10 x 1” self-drilling screws (provided).
1x
Bottom Frame
2x
Mid Frame
1x
Top Frame
12x
#10 x 1”
Self-drilling screw
8x
#10 x 2” Screw

Fixer un cadre intermédiaire à deux cadres verticaux
à l’aide de deux vis # 10 x 2 “. Faire glisser le cadre
intermédiaire et les cadres verticaux assemblés dans les
fentes des poteaux. Fixer les cadres verticaux aux poteaux
à l’aide de quatre vis auto-perceuses # 10 x 1” (fournies).
Fixer le cadre inférieur à deux cadres verticaux à
l’aide de deux vis # 10 x 2”.
Faire glisser l’écran décoratif de 4 pi x 2 pi vers le
bas dans les cadres verticaux en vous assurant qu’il
est bien installé dans le cadre inférieur.
Répéter l’étape 4 pour le deuxième écran décoratif
de 4 pi x 2 pi.
1
4 5 6
2 3
©2021 Peak Innovations Inc. 2496_ScreenFrame_InstallGuide_FRN_V2
Répéter les étapes 5 et 6 pour le troisième écran
décoratif de 4 pi x 2 pi.
Fixer le deuxième poteau en place (voir l’étape 1
pour plus de détails). Installer les chapeaux et les
cache-bases de poteaux.
7 8 9
Pousser chaque tête de vis dans le canal du
cadre vertical avant de visser.
Pousser chaque tête de vis dans le canal du
cadre vertical avant de visser.
Une fois le cadre complet fixé, les écrans
décoratifs auront un léger jeu pour permettre
la dilatation thermique.
6x
cadre vertical
1x
poteau
1x
chapeau de poteau
1x
cache-base de poteau
4x
ancrage à béton
Positionner le cadre supérieur sur l’écran décoratif
de 4 pi x 2 pi et le fixer à l’aide de deux vis # 10 x
2 po.
Decorative Screens
Instructions d’installation
Cadre d’écran Poteau
Pour écrans de 122 cm x 61 cm
Contenu: Contenu:
Outils et matériaux nécessaires
perceuse
embouts
perceuse à percussion
mèche à béton 5/16’’
clé 7/16”
marteau
niveau
ruban à mesurer
AVERTISSEMENT
Aucune représentation ou garantie n’est donnée que votre application particulière de ces produits est conforme aux codes du bâtiment applicables.
Par conséquent, consulter les professionnels et les responsables locaux du bâtiment avant de commencer les travaux: (i) pour vous assurer du respect des codes du bâtiment
pertinents pour votre application; (ii) pour identifier l’équipement de sécurité approprié qui doit être utilisé lors de l’installation, comme un harnais de sécurité lors de travaux
au-dessus du sol; (iii) pour garantir que la zone de travail est exempte de services publics, de services et de dangers; et (iv) pour clarifier les instructions ou avertissements qui
pourraient ne pas être clairs. Il est de la responsabilité de l’installateur d’évaluer les conditions et de déterminer le matériel et la procédure appropriés. Le non-respect de cette
consigne pourrait entraîner des blessures, des dommages au produit ou d’autres dommages. Travailler en toute sécurité en portant des équipements de protection tels que des
gants, des lunettes, un chapeau, des chaussures et des vêtements. Lors de l’utilisation d’outils, respecter toujours les manuels d’utilisation et les instructions. Le métal et d’autres
matériaux peuvent avoir des arêtes vives et peuvent se fragmenter ou éclater pendant ou à la suite de la manipulation ou de la coupe. Ne pas utiliser ces produits en relation
avec une substance qui est ou pourrait être nocive ou corrosive pour les produits. Inspecter et entretenir régulièrement ces produits.
Aucun membre de The Peak Group of Companies (tel que défini sur www.peakproducts.com) ne sera responsable de toute perte ou dommage résultant d’une mauvaise
installation ou utilisation de ce produit. Dans le cas peu probable où un membre du Peak Group of Companies deviendrait responsable de toute perte ou dommage, la
responsabilité globale sera limitée au prix d’achat au détail du produit.
Les produits Peak® et les matériaux qui y sont associés sont protégés par des brevets, des concepts, des droits d’auteur et / ou des marques de commerce. Toutes les marques de
commerce sont utilisées sous licence de Peak Innovations Inc. Peuvent faire l’objet de brevet(s) ou de brevets(s) en instance.
Positionner le premier poteau. Pour la fixation sur
du béton, utiliser un marteau perforateur avec une
mèche à maçonnerie de 5/16 po pour percer quatre
trous de 3 po de profondeur dans chaque coin de
la base du poteau. Nettoyer les trous. Utiliser un
marteau pour insérer les ancrages de béton assemblés
(fournis) jusqu’à ce que la rondelle touche la base du
poteau. Utiliser une clé 7/16 ”pour serrer les écrous.
Vérifier que le poteau est bien d’aplomb.
Positionner le deuxième poteau (ne pas le sécuriser
encore). Faire glisser le cadre inférieur et les cadres
verticaux assemblés dans les fentes des poteaux et
utiliser des blocs de bois pour niveler. S’assurer que
le bas du cadre est entre 1-1 / 2” et 2” au-dessus du
sol. Fixez les cadres verticaux aux poteaux à l’aide de
quatre vis auto-perceuses # 10 x 1 ”(fournies).
1x
cadre inférieur
2x
cadre intermédiaire
1x
cadre supérieur
12x
vis auto-perceuse
# 10 x 1”
8x
vis # 10 x 2”
