Pelgrim Novecento NF925 User manual

Handleiding
Manual | Notice d’utilisation | Anleitung
NF925
NF930
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 1

2
Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 20
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 - 38
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 - 56
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57 - 74
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 2

INHOUD
3
Introductie
Als u deze gebruiksaanwijzing doorleest, bent
u snel op de hoogte van alle mogelijkheden
die dit toestel u biedt. U vindt informatie voor
uw veiligheid en over het onderhoud van het
toestel. Verder vindt u milieutips en
aanwijzingen om energie te besparen.
Bewaar de gebruiksaanwijzing en het
installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn
voordeel mee doen.
De gasgeventileerde oven NF930
In dit fornuis met gasverwarmde hetelucht-
oven wordt de oven verwarmd met een
gasbrander. Dit garandeert een zeer snelle
opwarming van de oven, het allerhoogste
rendement en een optimaal bak- en
braadresultaat.
Naast het extra vermogen van de gasbrander
in de oven levert de brander vocht, waardoor
uitdrogen van een gerecht of ingrediënt
vrijwel onmogelijk is. Gerechten zoals
Surinaamse kip en Turks brood zijn dan ook
perfect te bereiden in dit type ovensysteem.
Veel kookplezier!
Inhoud
Introductie . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Toestelinformatie . . . . . . . . . . . . . . . . . . . . 4
Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . 6 - 7
Waar u op moet letten . . . . . . . . . . . . . . . . 6
Ingebruikname . . . . . . . . . . . . . . . . . . . . . . 8
Vóór het eerste gebruik . . . . . . . . . . . . . . . 8
Uitschakeltimer . . . . . . . . . . . . . . . . . . . . . 8
Bediening . . . . . . . . . . . . . . . . . . . . . . . 9 - 11
Ontsteking kookgedeelte . . . . . . . . . . . . . . 9
Pannen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Inschakelen van de oven . . . . . . . . . . . . .10
Toepassing . . . . . . . . . . . . . . . . . . . . . 12 - 14
Bak-, braad- en grilltips . . . . . . . . . . . . . . 12
Grilltijdentabel . . . . . . . . . . . . . . . . . . . . . .13
Baktijdentabel . . . . . . . . . . . . . . . . . . . . . . 14
Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . 15
Oven reinigen . . . . . . . . . . . . . . . . . . . . . . 15
Deur verwijderen . . . . . . . . . . . . . . . . . . . 16
Installatie . . . . . . . . . . . . . . . . . . . . . . 17 - 19
Afvoeren verpakking en toestel . . . . . . . 20
Dit toestel voldoet aan de geldende
CE-richtlijnen.
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 3

4TOESTELINFORMATIE
D
C
B
A
12 13 14
15
11
8 9 10 16 17 18 19
2
6
13
457
D
C
B
A
1312 14 15
16
8
9 11
10 17 18 19 20
NF925
NF930
NF925 / NF930
NF925 NF930
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 4

Toestelinformatie
Type NF925
kookgedeelte
1 – normaalbrander
2 – normaalbrander
3 – sterkbrander
4 – wokbrander (drievoudige vlam)
5 – sterkbrander
6 – sudderbrander
7 – pandragers gietijzer
fornuis
A – bedieningspaneel
B – meersystemen oven
C – opbergvak
D – stelvoeten
bedieningspaneel
8 – knop vonkontsteking
9 – knop draaispitfunctie
10 – signaallamp aan/uit
11 – signaallamp themostaat
12 – bedieningsknop normaalbrander 1
13 – bedieningsknop wokbrander 4
14 – functieknop oven
15 – bedieningsknop normaalbrander 2
16 – bedieningsknop sterkbrander 5
17 – bedieningsknop sudderbrander 6
18 – bedieningsknop sterkbrander 3
19 – uitschakeltimer
Type NF930
kookgedeelte
1 – normaalbrander
2 – normaalbrander
3 – sterkbrander
4 – wokbrander (drievoudige vlam)
5 – sterkbrander
6 – sudderbrander
7 – pandragers gietijzer
fornuis
A – bedieningspaneel
B – meersystemen oven
C – opbergvak
D – stelvoeten
bedieningspaneel
8 – knop vonkontsteking
9 – knop ovenverlichting
10 – knop grillfunctie
11 – signaallamp aan/uit
12 – signaallamp themostaat
13 – bedieningsknop normaalbrander 1
14 – bedieningsknop wokbrander 4
15 – functieknop oven
16 – bedieningsknop normaalbrander 2
17 – bedieningsknop sterkbrander 5
18 – bedieningsknop sudderbrander 6
19 – bedieningsknop sterkbrander 3
20 – kookwekker
TOESTELINFORMATIE
5
700002297000
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 5

Waar u op moet letten
Dit toestel mag niet (zonder toezicht)
gebruikt worden door personen (inclusief
kinderen) met een geestelijke of
lichamelijke beperking of beperkte kennis
en ervaring met het gebruik van het toestel.
Dit toestel mag alleen door een erkend
installateur worden aangesloten.
 De met het apparaat in contact staande
meubels moeten bestand zijn tegen
temperaturen van 90 °C.
 Bij reparatie of schoonmaakbeurten moet
het toestel afgesloten worden van stroom
en gas. Neem de stekker uit de
contactdoos of draai de schakelaar in de
meterkast op nul. Draai de gaskraan in de
toevoerleiding dicht.
 Gebruik het toestel niet, indien het
beschadigd is.
Het toestel is alleen geschikt voor
huishoudelijk gebruik en voor de in deze
handleiding aangegeven doeleinden,
namelijk het bereiden van eetwaren. Al het
andere gebruik dient te worden beschouwd
als oneigenlijk en gevaarlijk.
Wij wijzen elke aansprakelijkheid van de
hand in geval van schade wegens onjuist,
verkeerd of irrationeel gebruik van het
toestel.
Bij koken en braden worden de branders
heet. Let op als er kinderen in de buurt zijn.
Vet en olie zijn bij oververhitting
ontvlambaar. Blijf in de buurt tijdens het
bereiden van gerechten.
Bedek de ovenbodem nooit met
aluminiumfolie en plaats ook geen
bakblikken of -vormen op de ovenbodem.
De folie houdt namelijk de hitte tegen,
waardoor emailleschade ontstaat en het
bakresultaat ongunstig beïnvloed wordt.
Gebruik het toestel niet voor het ver-
warmen van de keuken. Er ontstaat dan
een vochtige atmosfeer.
Bij het gebruik van gas-kookapparatuur
ontstaat warmte en vocht in de ruimte waar
het toestel is geplaatst. Let op dat de ruimte
voldoende is geventileerd: houd natuurlijke
ventilatie-openingen open of installeer een
mechanische ventilator (wasemkap). Bij
langdurig gebruik van de kookplaat kan
extra ventilatie noodzakelijk zijn,
bijvoorbeeld een open raam of een hogere
stand van de ventilator (wasemkap).
De ovenruit kan door langdurig gebruik van
de oven op de maximale temperatuur (bijv.
bij het grilleren) warm worden. Let op als
er kinderen in de buurt zijn.
Tijdens gebruik van de oven wordt het
toestel heet. Let erop dat u de
verwarmingselementen in de oven niet
aanraakt.
6VEILIGHEID
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 6

VEILIGHEID
7
Bij gebruik van de gasoven (NF 930) kan de
ontluchtingsopening aan de achterzijde
heet worden door de verbrandingsgassen
van de oven.
Gebruik geen schuurmiddelen of glas-
schrapers om de ruit van de ovendeur te
reinigen. Door de krassen kan de ovenruit
barsten.
Snoeren van elektrische apparaten – zoals
van een mixer – kunnen bekneld raken
tussen de deur van de hete oven of terecht
komen op hete branders.
De binnenzijde van het opbergvak wordt
heet tijdens gebruik van de oven. Gebruik
het opbergvak niet voor brandgevaarlijke of
licht vervormbare materialen.
Plaats geen brandbare materialen in de
oven.
Giet nooit water direct in de hete oven.
Hierdoor kan het emaille beschadigen.
Ga nooit op de geopende ovendeur zitten
of staan.
Reinig de oven niet met een hogedruk- of
stoomreiniger. Hierdoor kan sluiting in de
elektrische bedrading ontstaan.
De oven altijd laten afkoelen met
gesloten deur.
Gemorste suikerhoudende gerechten of
vruchtensappen, zoals pruimennat of
rabarber, kunnen de kleur van het
roestvrijstaal aantasten. Het verdient
aanbeveling dit direct schoon te maken.
Gebruik het toestel niet als speeltoestel.
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 7

8INGEBRUIKNAME
Vóór het eerste gebruik
Kookplaat
Inbranden email
De pandrager wordt door de kookbrander
zeer sterk verhit, waardoor na verloop van
tijd het email op de dragerpunt kan
inbranden. Dit is niet te voorkomen en valt
dan ook niet onder de garantie.
Branderdeksels
 Controleer regelmatig of de branderdoppen
en branderringen juist op de branderkelken
liggen; onjuiste positionering kan slechte
ontsteking, ongunstige verbranding of
beschadiging van de doppen tot gevolg
hebben.
Oven
Gebruiksklaar maken van de oven
Verwijder bij roestvrijstalen deuren de
blauwe beschermfolie.
Haal alle toebehoren uit de oven en reinig
deze grondig met een afwasmiddel.
Schakel de gesloten lege oven ongeveer
30 minuten in op de maximum temperatuur.
Schakel hierna gedurende 15 minuten het
grillelement in. Na het afkoelen de oven
met warm water schoonmaken.
Opmerking:
Als de oven voor de eerste maal sterk verhit
wordt, zult u een “nieuwigheidsluchtje”
ruiken. Dit is normaal.

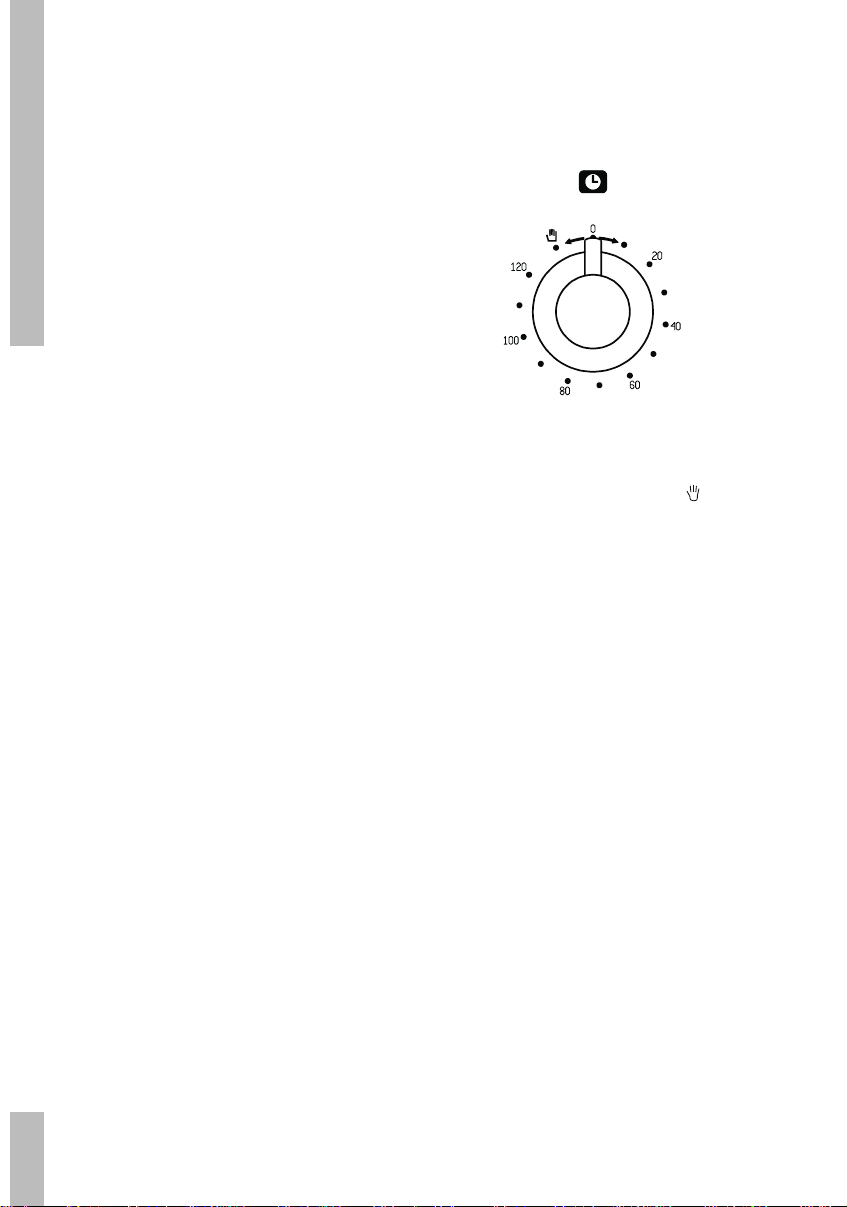

Uitschakeltimer (NF 925)
fig. 1
Gebruik zonder uitschakeltimer
Draai de timerknop linksom op .
De oven is nu te gebruiken zonder
uitschakelfunctie.
Automatisch uitschakelen met de
uitschakeltimer
De oven schakelt na het verstrijken van de
baktijd automatisch uit.
Kies een ovenfunctie of temperatuur door
de knop op het gewenste symbool te
draaien.
Draai de timerknop rechtsom helemaal op
120 minuten. Hiermee spant u de veer.
Draai de timerknop terug (linksom) tot aan
de gewenste tijd.
De oven is ingeschakeld en geeft een signaal
als de baktijd afgelopen is. De oven schakelt
dan automatisch uit.
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 8

BEDIENING
9

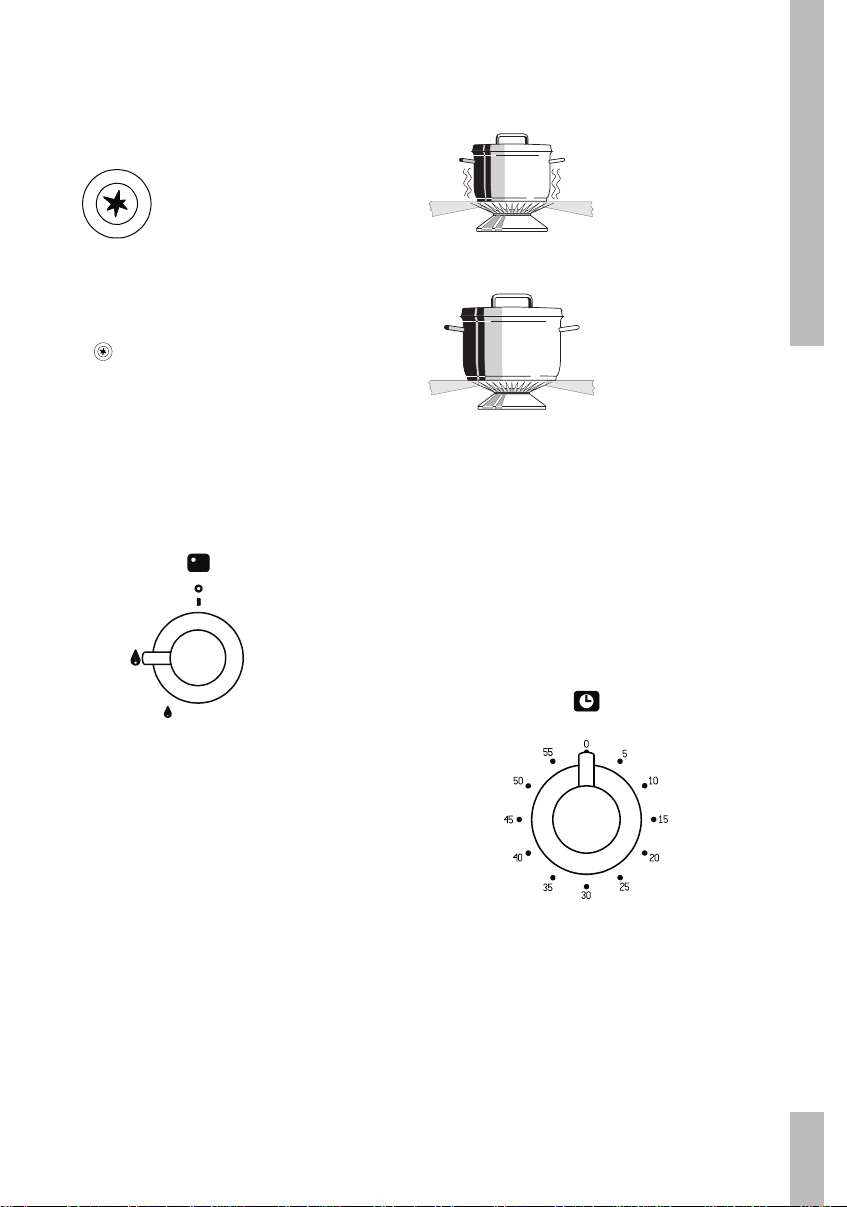

Ontsteking kookgedeelte
Elektrische vonkontsteking
Draai de branderknop linksom tot volstand (zie
fig. 3) en druk gelijktijdig op de vonkontstekings-
knop . Er springen dan vonken over op de
brander, die nu vanzelf ontsteekt. Hierna kan de
vlam traploos ingesteld worden tussen groot en
klein. Mocht de brander na herhaalde pogingen
niet ontsteken, controleer dan of de branderdop
goed op zijn plaats ligt.
Pannen
De aanbevolen panbodemdiameters zijn:
voor de wokbrander minimaal 28-34 cm;
voor de sterkbrander minimaal 22-26 cm;
voor de normaalbrander minimaal 16-20 cm;
voor de sudderbrander minimaal 12-14 cm.
Fout:
Er ontsnapt veel
warmte langs de pan.
Goed:
De warmte wordt
gelijkmatig over de
panbodem verdeeld.
Tip
Bij het koken zonder deksel of met een
verschoven deksel wordt onnodig veel
energie verspild. Schone pannen nemen beter
warmte op.
Kookwekker (NF 930)
De kookwekker geeft alleen een signaal na
het verstrijken van de tijd.
Draai de timerknop rechtsom helemaal op
55 minuten. Hiermee spant u de veer.
Draai de timerknop terug (linksom) tot aan
de gewenste tijd.
fig. 4
fig. 5
fig. 3
fig. 2
fig. 6
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 9

10 BEDIENING
Inschakelen van de oven
Controlelampje
Gedurende het verwarmen brandt het
controlelampje. Het lampje dooft als de
ingestelde temperatuur bereikt is.
Type NF925
Met de ovenknop stelt u de temperatuur in of
kiest u een stand. De oventemperatuur is
traploos regelbaar. Indien u een temperatuur
kiest geeft de oven onder- en bovenwarmte.
Symbool Functie-omschrijving
ovenlamp
onderwarmte
bovenwarmte
grill
Verwijder alles uit de oven wat u niet gebruikt
voor het bereiden van het gerecht.
Schuif het gerecht in de bakoven, wanneer
het niet nodig is de oven voor te verhitten.
Enkele aanwijzingen hiervoor vindt u in de
overzichtstabel.
Ovenlamp
De ovenverlichting gaat branden. Deze stand
is makkelijk voor het reinigen van de oven.
Onderwarmte
Deze functie wordt aanbevolen voor
gerechten waarbij de bodem goed gaar moet
worden. De bodems van gerechten worden
goed doorbakken.Vóór het einde van het
bakproces (met nog een kwart van de baktijd
te gaan) draait u de functieknop op
onderwarmte. Het gerecht wordt dan
voornamelijk door het onderelement
verwarmd, maar kleurt wel door aan de
bovenzijde.
Bovenwarmte
Deze stand is geschikt voor het kortstondig
extra doorbakken van soufflé’s, schuimgebak
etc. Aan het einde van het bakproces draait u
de functieknop op bovenwarmte.
Grill
De gerechten worden verwarmd door de
stralingswarmte van het gecombineerde
grillelement. Platte stukken vlees, kip of ander
gevogelte kunnen direct op het rooster
gegrilld worden. Deze grillstand is ook
geschikt voor het roosteren van brood.
fig. 7 - NF925
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 10

BEDIENING
11
Grillleren met de grillset
Door op de knop te drukken, kunt u grillen
met gebruik van het draaispit. De gerechten
worden verwarmd door de stralingswarmte
van het gecombineerde grill-/bakelement. De
thermostaat regelt ook de grill. Het element
zal daarom niet continu maar van tijd tot tijd
rood oplichten. De gerechten krijgen een
knapperig bruin korstje.
Plaatsen van de grillset
Steek het gerecht aan de spit (L) en zet het
stevig en goed uitgebalanceerd vast met
de haken (F). Zie fig. 8.
Duw de draaispit in opening (P) van de
koppeling en leg hem aan de voorzijde in
haak (G). Verwijder handgreep (A).
Schuif het rooster met grillspit in de oven.
Zorg dat de aandrijfas (K) in de opening van
de grillmotor valt.
Plaats een bakplaat met een beetje water
onder het draaispit.
Type NF930
Met de ovenknop stelt u de temperatuur in of
kiest u een stand. De oventemperatuur is
traploos regelbaar.
Druk op de ovenverlichtingsknop .
De ovenverlichting gaat branden.
Gasoven
De lucht in de oven wordt verwarmd door de
gasbrander. De temperatuur is traploos
regelbaar.
Ontsteken van de ovenbrander
Draai de ovenknop linksom tot volstand (zie
fig. 9) en druk gelijktijdig op de vonkontstekings-
knop . Er springen dan vonken over op de
brander, die nu vanzelf ontsteekt. Hierna kan de
temperatuur traploos ingesteld worden.
Grillleren
Door op de knop te drukken, schakelt u
het grillelement in.
Grill altijd met gesloten deur.
fig.9 - NF930
P
L
F
K
G
fig. 8 - NF925
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 11

12 TOEPASSING
Bak-, braad- en grilltips
Inzethoogten
Afhankelijk van de hoogte van gebak of koekjes
plaatst u de bakplaat op de tweede of derde
richel van onderen. Bakvormen plaatst u op het
rooster op de eerste of tweede richel van
onderen.
Bakvormen zijn belangrijk
Vooral voor ovens met boven-/onderwarmte is
het materiaal waaruit de bakvormen zijn ver-
vaardigd, erg belangrijk. De beste bakvormen
zijn gemaakt van zwart blik, of bekleed met een
speciale kunststof; deze nemen het snelst de
hitte op en bevorderen kortere baktijden.
Zo stelt u vast of de taart gaar is
Prik 10 minuten voor het einde van de baktijd
met een prikker in de taart op de plaats waar
deze het hoogst is. Als de prikker droog blijft
en er geen deeg aan vastplakt, kunt u de oven
uitschakelen en de nawarmte benutten om de
taart te laten doorbakken.
De taart zakt in
Gebruik de volgende keer minder vloeistof, of
stel de temperatuur 10 °C lager in. U dient zich
exact aan de roertijden te houden die in uw
recept staan aangegeven.
De taart is aan de rand prachtig hoog maar in
het midden ingezakt
De rand van de springvorm niet invetten. Na
het bakken moet u de taart voorzichtig met
een mes losmaken.
De taart wordt aan de bovenkant te donker
De taart op een lagere richel in de oven
plaatsen, de temperatuur lager instellen, de
taart iets langer laten bakken en eventueel
zwarte bakvormen gebruiken.
De taart wordt aan de onderkant te donker
Het gebak op een hogere richel in de oven
plaatsen en de temperatuur lager instellen.
De soufflé is aan de bovenkant veel te donker
Verwijder de korst. Laat onder de grill even
een bruin korstje op de soufflé komen. Gebruik
geen Parmezaanse kaas; deze kaassoort
wordt te snel bruin en smaakt dan bitter. Zet
de volgende keer de vorm iets lager in de oven
en stel de temperatuur 10 °C lager in.
De koekjes plakken aan het bakblik vast
Schuif het bakblik nog even in de oven en haal
de koekjes er daarna onmiddellijk af.
De cake gaat bij het omkeren niet uit de vorm
Maak de rand met een scherp mes voorzichtig
los. Keer de vorm opnieuw om en bedek het
geheel een paar keer met een natte, koude
doek. De volgende keer de vorm goed invetten
en met paneermeel bestrooien.
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 12

TOEPASSING
13
Bakhoogten
Bij kleinere hoeveelheden de braadslede
bovenin de oven plaatsen (richel 4). Gerechten
die een langere grilltijd vergen lager in de
oven plaatsen (richel 3). Dit geldt ook bij het
grillen van gerechten met grotere
oppervlakken.
Donker vlees, zoals rundvlees, wild en
schapenvlees, wordt sneller bruin dan licht
vlees, zoals kalfsvlees, varkensvlees en
gevogelte. Licht vlees en visfilet worden aan
de buitenkant minder bruin, al zijn ze van
binnen gaar en sappig.
Rookontwikkeling
Het grilleren van vlees, direct op het rooster,
gaat vaak gepaard met rookontwikkeling,
doordat vetspetters inbranden op de bodem.
U kunt de rookontwikkeling beperken door de
braadslede te vullen met water en hem onder
het grillrooster te schuiven. Er treedt dan wel
meer condensvorming op.
Grilltijdentabel
Gerecht Temp. Richel Temp. Richel Grilltijd in
°C hoogte* °C hoogte* min.
vlakke grillgerechten
Steak 180 - 200 4 10 - 12
Schnitzel/Kotelet 180 - 200 4 12 - 16
Gehaktbal 180 - 200 3 14 - 18
Braadworst 180 - 200 3 16 - 20
Visfilet 180 - 200 4 14 - 16
Toast 180 - 200 4 2 - 4
Toast, belegd 180 - 200 3 2 - 4
Sjaslik 180 - 200 4 6 - 10
Hogere grillgerechten
Haantjes, ca 1 kg 200 3 50 - 60
Rollade, ca 1 kg 200 2 50 - 60
Casseler rib 200 2 60 - 70
De getallen in deze tabel zijn richtgetallen.
* richelhoogte van onderen.
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 13

Baktijdentabel
Conventioneel NF925 / Gasoven NF930
Gerecht temperatuur richel tijd in
in °C hoogte* min.
Roerdeeg
Cake 160 - 180 2 65 - 70
Kruidkoek 160 - 180 2 70 - 80
Notentaart 160 - 180 2 60 - 70
Vruchtentaart bakblik 170 - 180 2, 3 35 - 45
Vruchtentaart bakvorm 160 - 180 3 45 - 55
Taartbodem 180 - 200 3 20 - 30
Klein gebak 180 - 200 3 15 - 25
Bisquitdeeg
Taartbodem 180 - 200 3 25 - 35
Biscuitgebak 190 - 210 3 25 - 30
Kneeddeeg
Kaas-/kwarkgebak 180 - 200 2 70 -80
Koekjes 175 - 200 3 15 - 20
Kruimelgebak 180 - 200 3 40 - 50
Taartbodem 180 - 200 3 20 - 25
Gistdeeg
Vruchtentaart bakblik 190 - 210 3 40 - 50
Kruimelgebak 190 - 210 3 35 - 45
Pizza 190 - 210 2 20 - 30
Soezendeeg 190 - 210 3 20 - 30
Bladerdeeg 200 - 220 3 15 - 25
Appelflappen 200 - 220 3 20 - 25
De getallen in deze tabel zijn richtgetallen.
Voor het bakken met hetelucht de temperatuur ± 20 °C lager instellen.
* richelhoogte van onderen.
14 TOEPASSING
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 14

Oven reinigen
Let op:
Maak het toestel spanningsloos voordat met
reparatie of schoonmaken wordt gestart. Bij
voorkeur door de stekker uit het stopcontact
te halen of de schakelaar in de meterkast op
nul te zetten.
Geëmailleerde delen
De binnenkant van de ovendeur, de oven-
bodem en de bak- en braadplaat zijn geheel
geëmailleerd. U kunt ze het beste reinigen met
een warm sopje en nabehandelen met schoon
water.
Hardnekkige vlekken op roestvrijstaal
Verwijderen met een speciaal roestvrijstaal
reinigingsmiddel. Altijd met de structuur van
de kookplaat meebewegen om glansplekken
te voorkomen. Nabehandelen met een
roestvrijstaal glans-/onderhoudsmiddel.
Buitenkant
Reinig de buitenkant van de oven met een
warm sopje. Nabehandelen met schoon water.
Glas
Reinig de ovenruit met een sopje. Gebruik geen
schuurmiddelen of glasschrapers om de ruit van
de ovendeur te reinigen. Door de krassen kan de
ovenruit barsten.
Zie ook www.HPS.nl voor meer schoonmaak-
adviesen en reinigingsmiddelen.
Ovenlamp vervangen
Verwijder de stekker uit het stopcontact.
Draai de beschermkap (A), tegen de klok
in, los.
Vervang de lamp door een nieuwe (230 V-
50 Hz -300°C) met eenzelfde wattage.
Draai de beschermkap, met de klok mee,
weer vast.
fig. 10
ONDERHOUD
15
A
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 15

16 ONDERHOUD

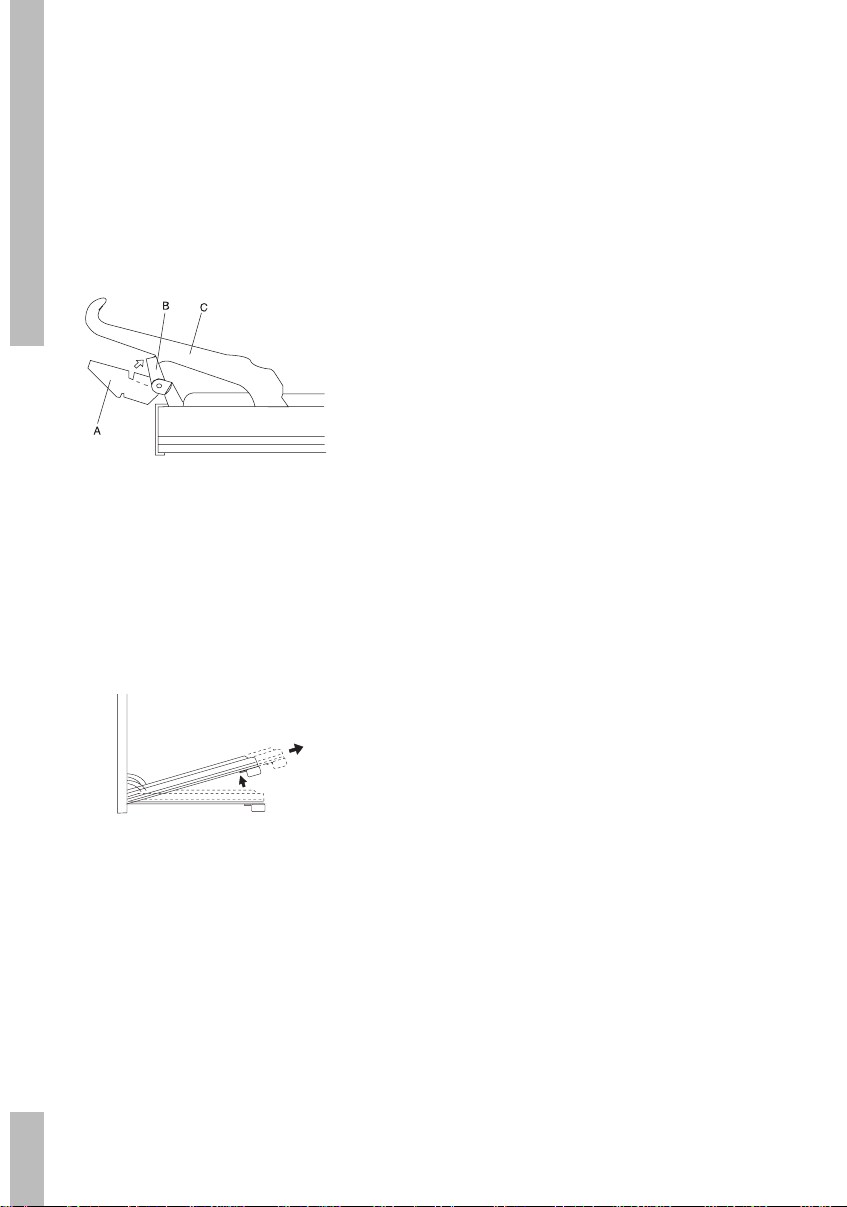

Deur verwijderen
Om de oven makkelijker schoon te maken kan
de deur verwijderd worden. Verwijderen: open
de deur geheel. Draai de beugels (B) die zich op
scharniergedeelte (A) bevinden, op de nokjes
van scharniergedeelte C. De scharnieren zijn nu
geblokkeerd.
fig. 11
Pak de deur aan weerszijden, in de buurt van de
scharnieren vast. Til de deur iets omhoog en trek
hem vervolgens recht naar voren uit de oven.
Plaats de deur in omgekeerde volgorde terug.
Zorg er daarbij voor dat u eerst de scharnieren in
de daarvoor bestemde sleuven plaatst.
fig. 12
Tip
Door de oven regelmatig schoon te maken,
voorkomt u hardnekkige verontreinigingen.
Wilt u de oven grondig reinigen, dan kunt u de
richels verwijderen door de richels omhoog te
duwen en uit de haak te lichten.
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 16

INSTALLATIE
17

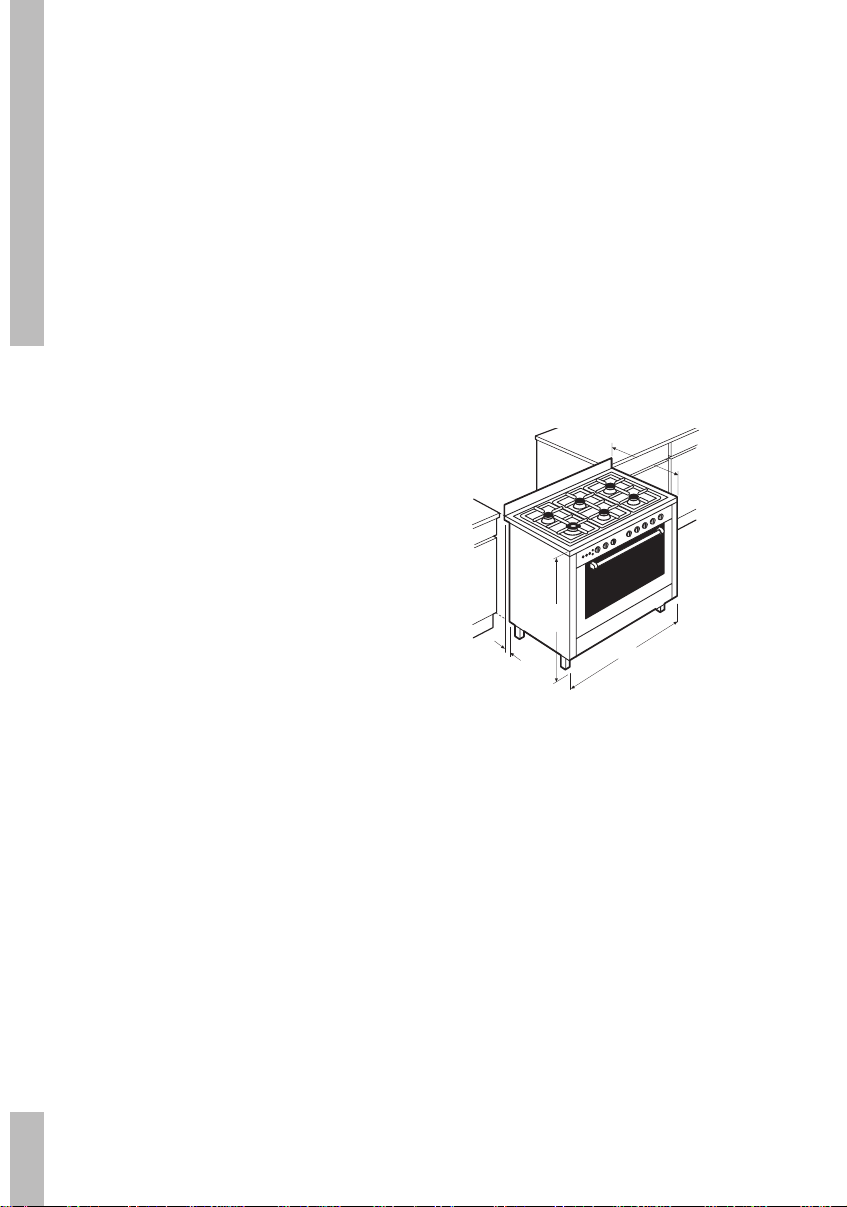

Installatie
Algemeen
Dit toestel mag alleen door een erkend
gastechnisch installateur aangesloten
worden. Het toestel wordt niet aangesloten op
een rookgas-afvoerkanaal.

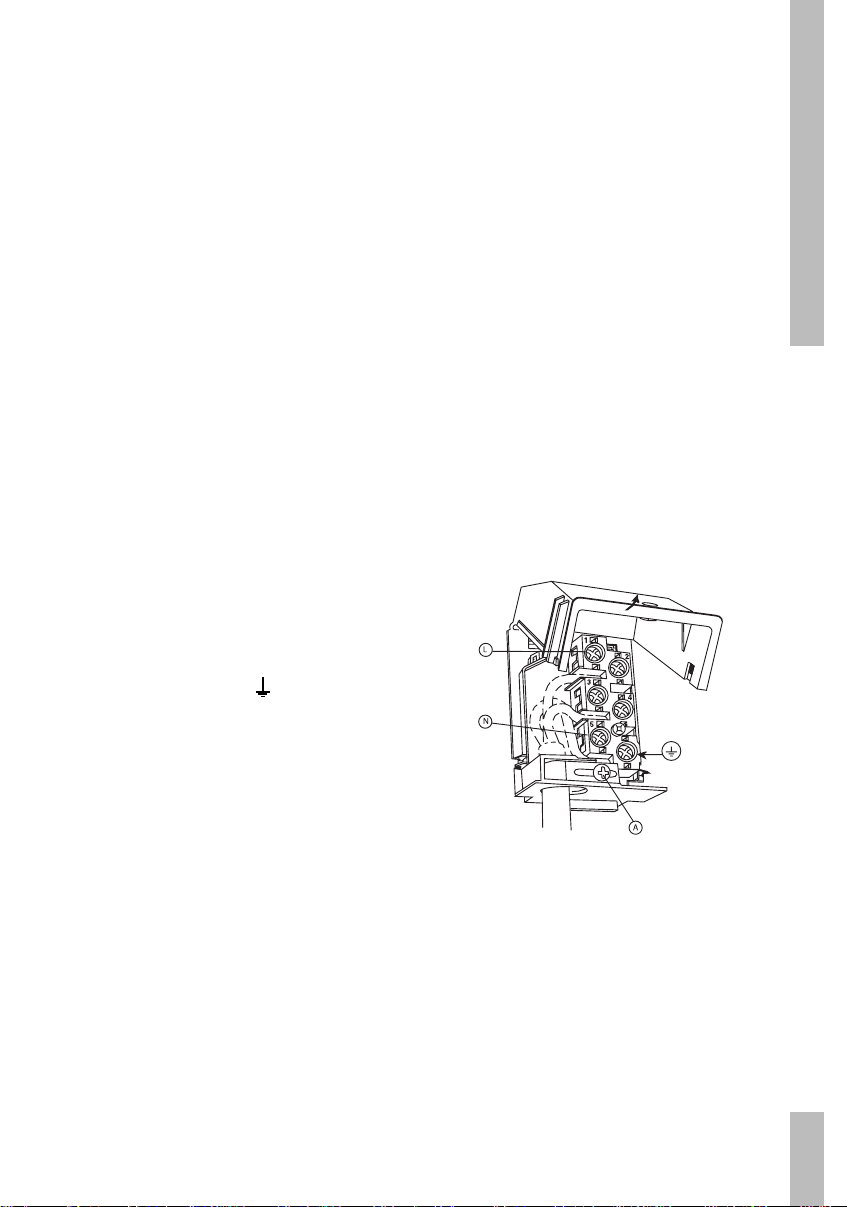

Elektrische aansluiting 230 V - 50 Hz.
De elektrische aansluiting moet voldoen
aan de nationale en lokale voorschriften.
Voor Nederland is dit onder andere
NEN 1010.
Stopcontact en stekker moeten te allen
tijde bereikbaar blijven.
Het toestel moet altijd geaard zijn.
Gebruik voor het aansluiten een kabel van goede
kwaliteit, bijv. H05RRF, 1,5 of 2,5 mm2,
met 3 aders, afhankelijk van de voorschriften.
Met de volgende kleurcode:
bruin = fase L
blauw = N
groen/geel = aarde ( )
De kabel moet voorzien zijn van een stekker die
geschikt is voor een nominaal vermogen van
minimaal 15 A. Wilt u een vaste aansluiting
maken, zorg er dan voor dat er een omnipolaire
schakelaar met een contactafstand van
minimaal 3 mm in de toevoerleiding wordt
aangebracht.
De kabel mag niet in aanraking komen met
hete delen (>70 ˚C),
Vervanging van de kabel
Vervang de kabel bij beschadigingen als volgt:
Open het aansluitkastje (zie fig. 13).
Draai schroef “A” van de trekontlasting los.
Draai de schroeven van de aansluit-
klemmen los en verwijder de kabel.
Plaats een nieuwe kabel van hetzelfde type
en lengte. Zie voor de aansluiting de
kleurcode bij “Elektrische aansluiting”.
Zet de kabel vast met schroef ”A” van de
trekontlasting en sluit het aansluitkastje.
fig.13
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 17

18 INSTALLATIE
Gasaansluiting: RC 1/2˝ (ISO 7/1-RC 1/2)
De gasaansluiting moet voldoen aan de
nationale en lokale voorschriften. Voor
Nederland zijn dit onder andere de GAVO-
voorschriften (NEN 1078).
Deze bepalen onder andere dat:
– uitsluitend goedgekeurde materialen
gebruikt mogen worden.
De gasaansluiting kan aan de achterzijde naar
keuze links of rechts boven gemaakt worden.
Dit kan door de gasaansluiting en de afsluit-
dop om te wisselen.
Let op:
De gassoort en het land waarvoor het toestel
is ingericht staan vermeld op het gegevens-
plaatje.
In de fabriek is het toestel ingeregeld voor G25
(aardgas) met een druk van 25 mbar.
Toestelcategorie klasse 2 subklasse 1.
Sluit het fornuis aan met een vaste leiding.
Dit in verband met de hoge temperaturen
die de oven kan bereiken.
Aansluiting door middel van een speciaal
daarvoor bestemde veiligheidsslang is ook
toegestaan. Monteer deze slang terzijde
van het fornuis om aanraking met hete
fornuisdelen te voorkomen.
In alle gevallen moet er voor het toestel
een gaskraan geplaatst worden op een
makkelijk bereikbare plaats.
Tabel:
G25/25mBar
Brandertype (kW)
sudderbrander 1,00
normaalbrander 1,75
sterkbrander 3,00
wokbrander 3,60
oven (NF930) 3,80
Inbouwmaten
Gasgeventileerde oven NF930
Voor een goede en veilige werking heeft de
gasoven voldoende luchttoevoer nodig. Indien
een plint onder het fornuis wordt toegepast
moet daarin een opening van minimaal
100 cm2gemaakt worden.
Montage stelvoetjes
Het fornuis is uitgerust met 4 stelvoetjes
waarmee de hoogte kan worden ingesteld. Til
het fornuis op en schroef de voetjes in de
speciale openingen in de hoeken (zie fig. 14).
600
900
50
890
-
950
fig. 13
900
-
950
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 18

INSTALLATIE
19
Let op:
Wanneer het fornuis wordt geplaatst naast een
hoge kast of een andere wand van brandbaar
materiaal, houd dan minimaal 50 mm afstand
tussen het fornuis en deze wanden. Houd ook
een afstand van minimaal 650 mm aan tussen de
kookplaat en een eventueel boven de kookplaat
geplaatste afzuigkap.
Als het fornuis in een keukenmeubel wordt
geplaatst moet de minimale ruimte worden
aangehouden zoals aangegeven in fig. 15.
Als het fornuis vast tussen keukenkastjes
wordt ingebouwd dan moet de bekleding van
het meubel bestand zijn tegen temperaturen
van minimaal 90 °C.
Waterpas stellen
Met de stelvoetjes is het fornuis in hoogte
verstelbaar (zie fig. 16).
Wilt u het fornuis op een verhoging plaatsen,
zorg er dan voor dat deze hier niet vanaf kan
glijden.
Alvorens het toestel in gebruik te nemen de
aansluitingen met zeepsop controleren op
gasdichtheid.
Controleer na installatie van het toestel of de
branders goed werken. Het vlambeeld moet
regelmatig en stabiel zijn in volstand, terwijl
de branders niet mogen uitgaan in kleinstand.
fig. 15 fig. 16
fig. 14
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 19

VERPAKKING
20
Afvoeren verpakking en toestel
Verpakking en toestel afvoeren
De verpakking van het toestel is recyclebaar.
Voor de verpakking kunnen gebruikt zijn:
karton
poly-ethyleenfolie (PE)
CFK-vrij polystyreen (PS-hard-schuim)
Deze materialen op verantwoorde wijze en
conform de overheidsbepalingen afvoeren.
Op het typeplaatje is het symbool van een
doorgekruiste vuilnisbak aangebracht:
Dit betekent dat het apparaat aan het einde
van zijn levensduur niet bij het gewone
huisvuil mag worden gevoegd, maar naar een
speciaal centrum voor gescheiden
afvalinzameling van de gemeente moet
worden gebracht of naar een verkooppunt dat
deze service verschaft.
Het apart verwerken van een huishoudelijk
apparaat zoals deze kookplaat, voorkomt
mogelijk negatieve gevolgen voor het milieu
en de gezondheid die door een ongeschikte
verwerking ontstaat en zorgt ervoor dat de
materialen waaruit het apparaat bestaat
teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en
grondstoffen te verkrijgen.
Om op de verplichting tot gescheiden
verwerking van elektrische huishoudelijke
apparatuur te wijzen, is op het product het
symbool van een doorgekruiste vuilnisbak
aangebracht.
700002297000 hl_nf925_930_4t.qxp 30-07-2007 11:59 Pagina 20
