Pelgrim MWA100 User manual

700004858000
Gebruiksaanwijzing
afzuigkappen
Mode d’emploi
hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
cooker hood
MWA100

NL
Handleiding NL 3 - NL 15
FR
Notice dútilisation FR 3 - FR 15
DE
Anleitung DE 3 - DE 15
EN
Manual EN 3 - EN 15
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Let op! 5
Afvoersystemen 6
Gebruik
Bediening 7
Onderhoud
Reinigen 8
Vetfilters verwijderen 9
Het koolstoffilter vervangen 9
Verlichting 9
Installatie
Algemeen 10
Elektrische aansluiting afzuigkap 11
Voorbereidingen 12
Bedrading 12
Elektrische aansluiting motorunit 12
Montage van de schouwkap 14
Bijlage
Verpakking en toestel afvoeren 15

NL 4
Beschrijving

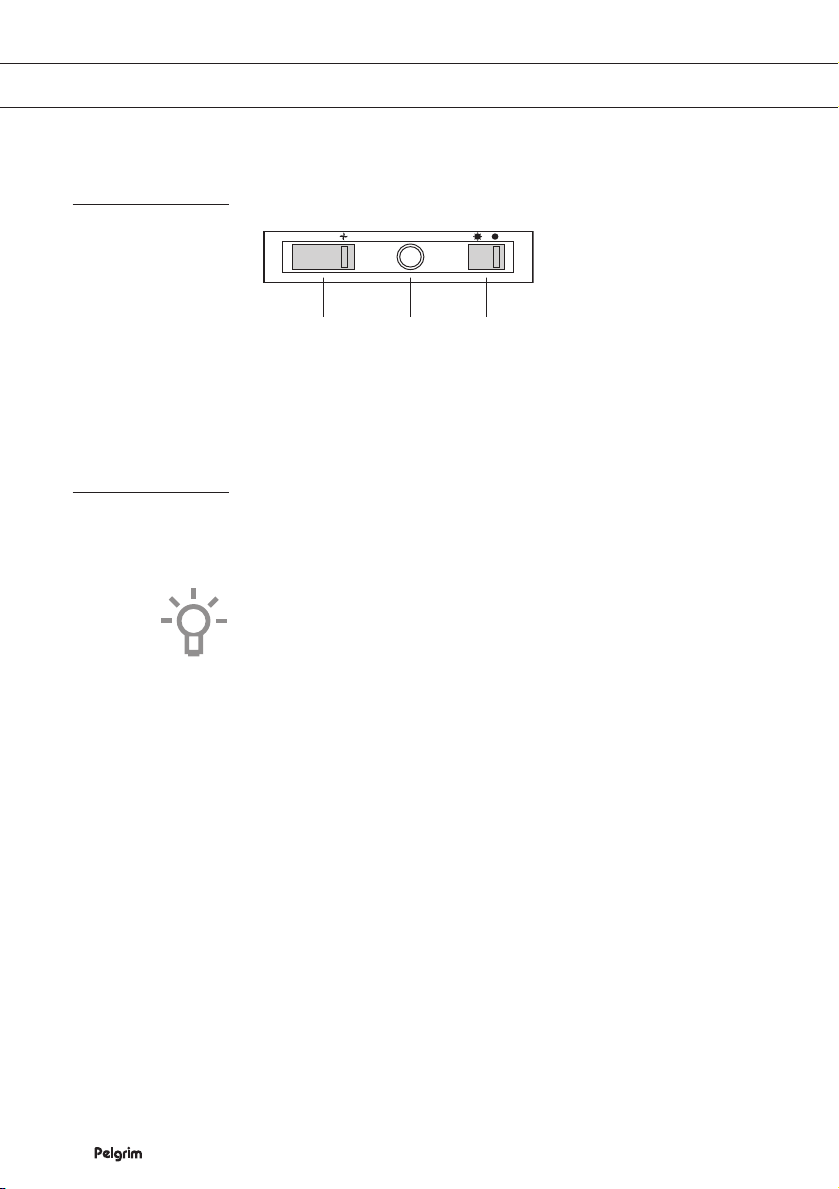

ASchuifschakelaar afzuigstanden
Bcontrolelamp
CSchuifschakelaar verlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
UW AFZUIGKAP
3210
ABC

NL 5
Let op!
Laat het toestel aansluiten door een erkend installateur (zie
hoofdstuk “Installatie”). Sluit het apparaat niet aan op het
elektriciteitsnet voordat de installatie volledig is voltooid.
• Sluit het toestel aan conform de plaatselijk geldende
installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de
montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente
veiligheidsstandaarden. Desondanks adviseren wij personen met
psychische of motorische stoornissen, mentale achterstand of
zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht
van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap niet als het vetfilter niet of niet goed
gemonteerd is!
• Gebruik de afzuigkap niet om tegenaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is
aangegeven.
• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen
gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat voor
andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd
schoon. Het frituren moet geschieden onder voortdurend toezicht,
om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap moet regelmatig (minstens 1 x per maand)
schoongemaakt worden, zowel het exterieur als het interieur.
Onvoldoende reinigen of te laat vervangen van de filters kan
brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden
vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig
gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
VEILIGHEID

NL 6
Let op!
• Haal eerst de stekker uit het stopcontact als u de lampen wilt
vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven
wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om
het risico van een elektrische schok te verminderen.
• De bereikbare onderdelen kunnen bijzonder warm worden als deze
tegelijkertijd met kookapparaten gebruikt worden.
• De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het
koken, minimaal 30 minuten met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld
worden. Neem de stekker uit het stopcontact of draai de schakelaar
in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens
het bereiden van gerechten.
• Iedere aansprakelijkheid voor eventuele schade aan het apparaat of
brand veroorzaakt door het niet in acht nemen van de aanwijzingen
uit deze handleiding wordt afgewezen.
VEILIGHEID

NL 7

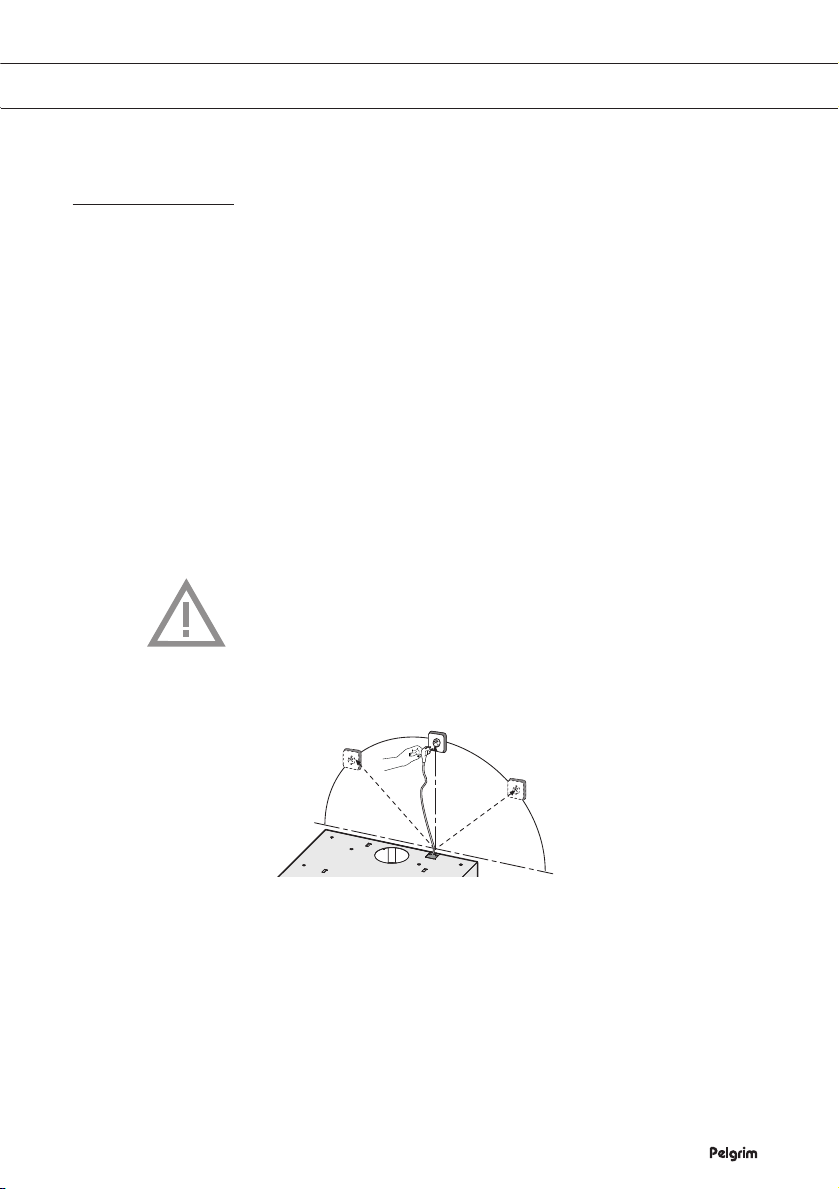

Bediening
Ventilator in- en uitschakelen

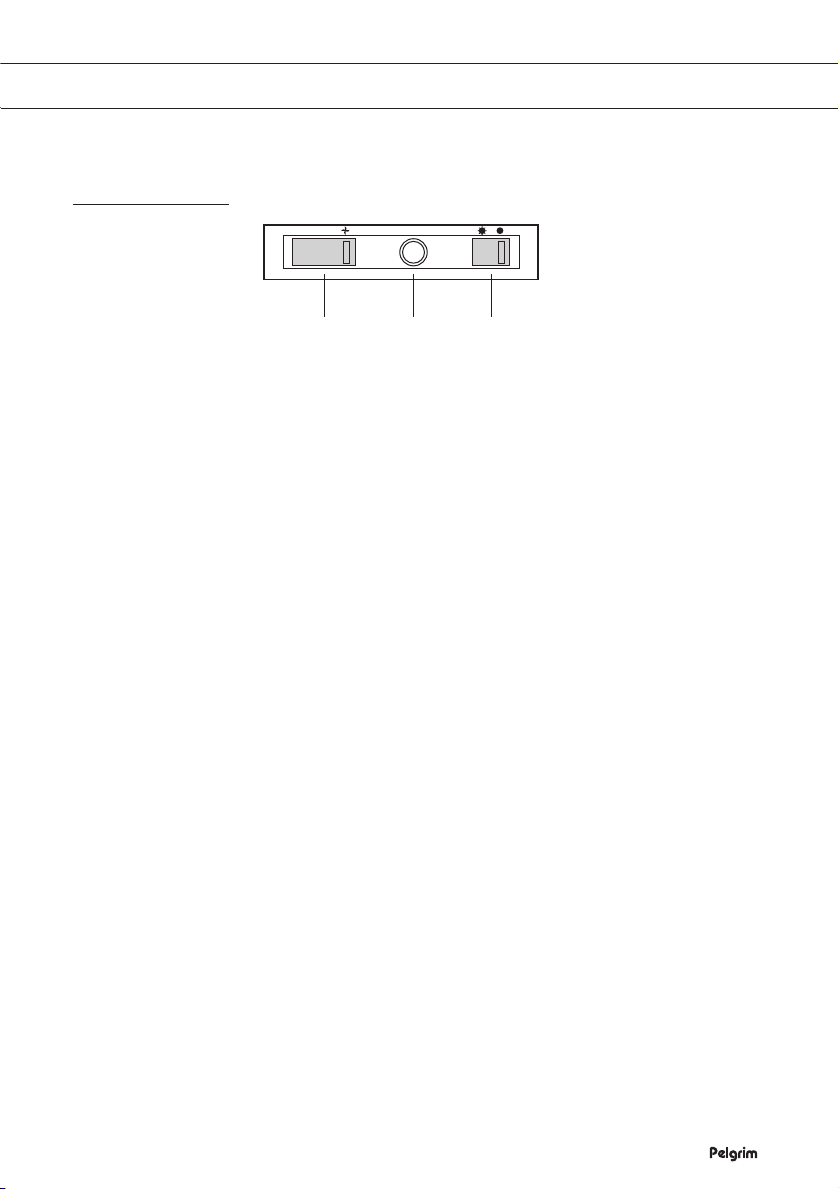

Schuif de regelaar (A) naar stand 1, 2 of 3.
De afzuigkap schakelt in op de corresponderende stand.
Schuif de regelaar naar stand 0.
De ventilator schakelt uit.
Verlichting in- en uitschakelen
Schakel de verlichting in/uit met schuifregelaar C.
GEBRUIK
3210
ABC

NL 8
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 9
Vetfilters
Reinig de vetfilters minimaal 1x per maand. Bij reiniging kunnen
de aluminium delen van de filters dof worden door de gebruikte
schoonmaakmiddelen, met name bij plaatsing in de vaatwasser. Dit is
normaal en valt niet onder de garantie.

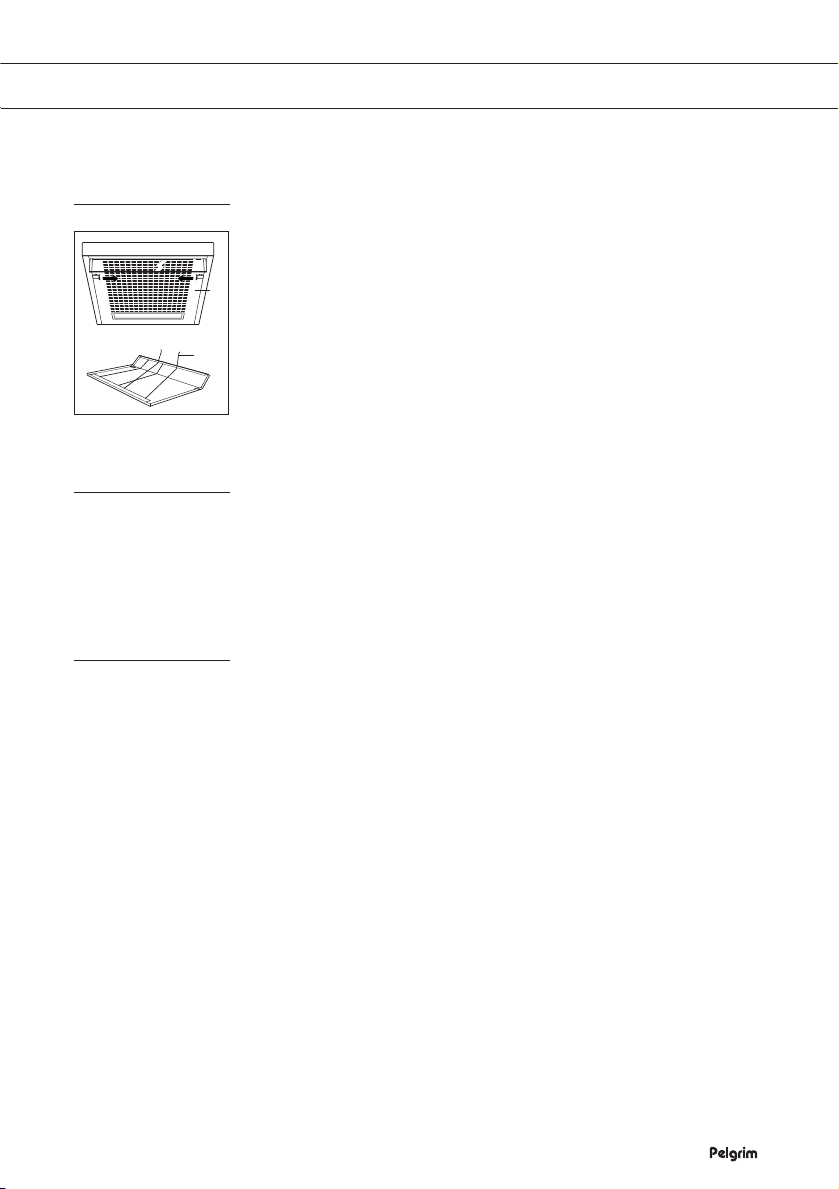

Aluminium vetfilter verwijderen
1 Schakel de klep en de verlichting uit.
2 Ontgrendel het rooster (A) en klap het naar beneden.
3 Duw de draadbeugels (B) naar de zijkant weg.
4 Verwijder het vetfilter uit het rooster.
Verlichting
Lampen vervangen
• Verwijder het vetfilter.
• De lampen zijn nu bereikbaar.
• Schroef het lampje uit de fitting en vervang deze door een lamp met
het wattage aangegeven aan de binnenzijde van de kap.
Universele motorloze afzuigkap
Deze afzuigkap is alleen geschikt in combinatie met een mechanisch
ventilatiesysteem, ongeacht welk merk motorunit.
Schakelmogelijkheden
• A de afzuiging wordt geregeld met de schakelaar van de
motorunit.
• B de motorunit wordt geregeld via de schakelaar van de afzuigkap.
De motorunit
• De motorunit moet enkelfasig zijn (230V-50Hz) en voorzien zijn van
meerdere snelheden.
• Welke afzuigregeling ook gekozen wordt, de motorunit mag nooit
uitschakelbaar zijn (zie uitsluitend hiervoor de handleiding van de
motorunit).
• De verschillende mogelijkheden worden vaak aangegeven in termen
van: midden- of dagstand, hoog- of kookstand.
ONDERHOUD
A
B

NL 10
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 11
INSTALLATIE
Aansluiting
Elektrische aansluiting afzuigkap
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase leiding
BLAUW = N nulleiding
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 12
INSTALLATIE
Bedrading
• Nadat u een keuze uit de schakelmogelijkheden heeft gemaakt,
kunt u om fouten te voorkomen, een bedradings-schema opstellen.
Wij adviseren u eerst de afzuigkap voor te monteren en vervolgens
tegen de wand te monteren.
Elektrische aansluiting motorunit
• Verwijder de standaard aangesloten kabel met steker (alleen als de
ventilatie-motorunit via de afzuigkap wordt bediend).
• Maak nu de elektrische aansluiting volgens het door u opgestelde
bedradingsschema.
• Plaats de gloeilampen in de fittingen.
• Controleer alle schakelfuncties.
Typen schakelaars
• dubbelpolig schuif
• 4 of 10 contacten
• 2 of 4 standen
• faston of soldeer
Aansluitschema’s

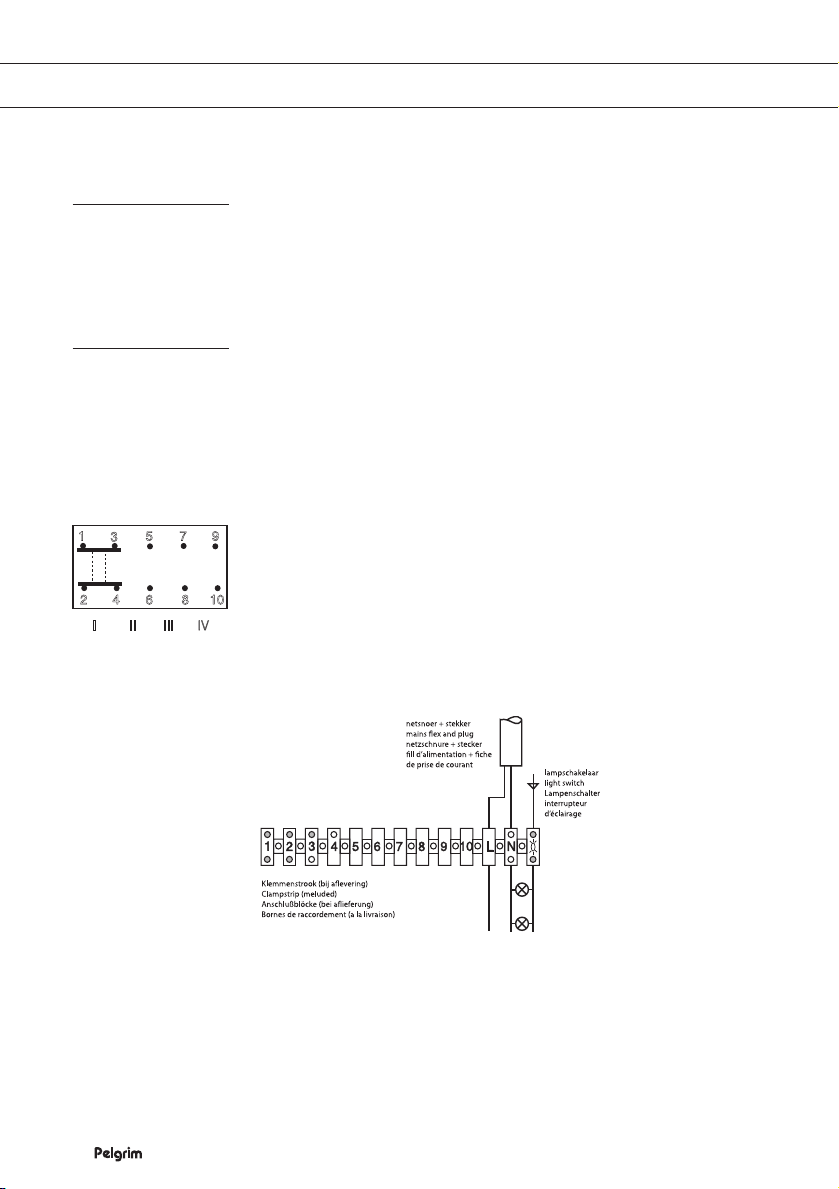

Klemmenstrook bij aflevering:
Voorbeeldschema A
motorunit stand combinatie
laag I laag
midden II midden
hoog III hoog
- IV hoog
135 7 9
4 6 8 102
III III IV

NL 13
INSTALLATIE
Opmerking: Deze schakeling levert in verband met het maximum
aantal draden per buis een beperking van de mogelijkheden op
(voeding van boven).

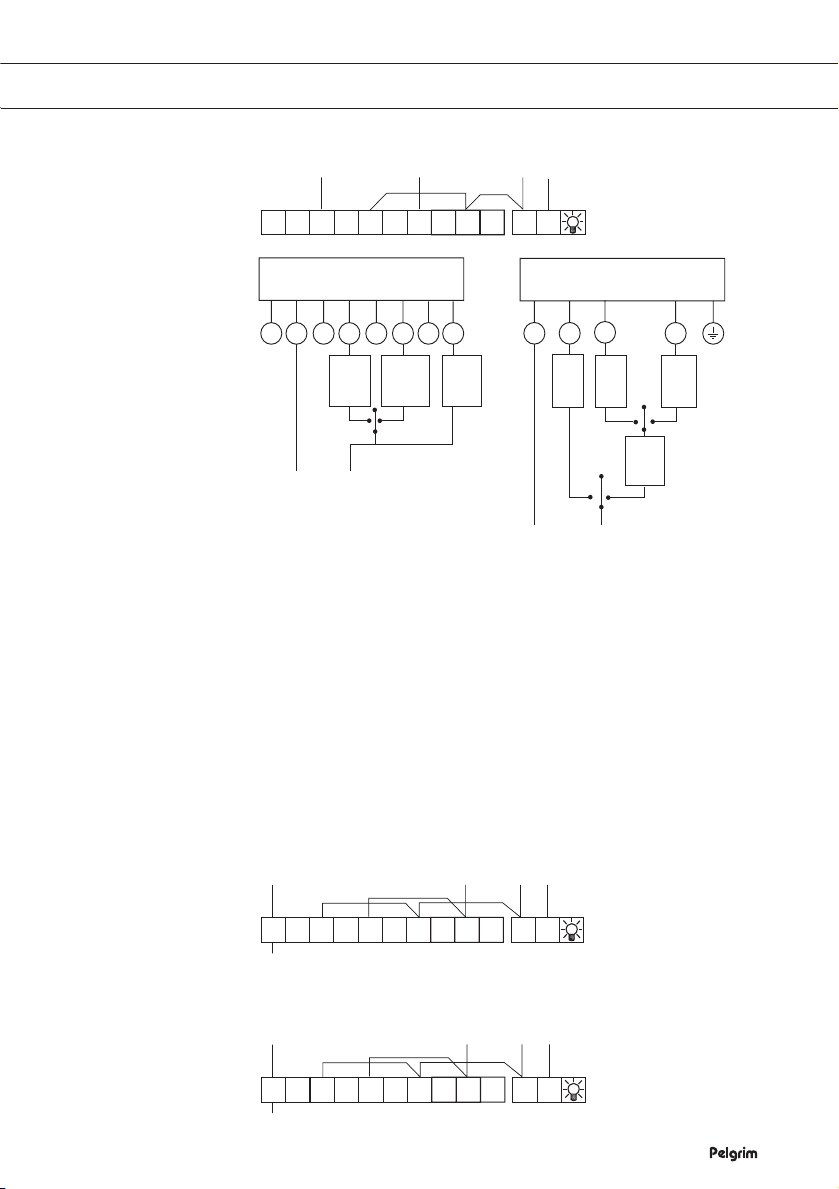

Voorbeeldschema B
motorunit Stand combinatie
Nacht I Nacht óf laag
Dag laag II Laag óf hoog
Dag hoog III Laag óf hoog
- IV Laag óf hoog
12345678
9LN10
NLA6 A4
12345678
9LN10
NLB2 B3
nacht/ night/ Nacht/ nuit
hoog
high
hoch
élevée
12345678
9LN10
NLB4 B3
laag/ low/ niedrig/ faible
hoog
high
hoch
élevée
Motorunit/moteur Motorunit/moteur
A1 A2 A3 A4 A5 A6 A7 A8 B1 B2 B3 B4
hoog
high
hoch
élevée
midden
medium
mittel
moyenne
laag
low
niedrig
faible
N L
nacht
night
Nacht
nuit
hoog
high
hoch
élevée
laag
low
niedrig
faible
dag
day
Tag
jour
NL
Voorbeeldschakeling A
Wiring exemple A
Schaltungs beispiel A
Exemple de connexion A
Voorbeeldschakeling B
Wiring exemple B
Schaltungs beispiel B
Exemple de connexion B

NL 14
INSTALLATIE
Montage
Tegen de muur
• Verwijder de filters uit de afzuigkap.
• Houd de kap tegen de muur.
• Teken – door de kap heen – de bevestigingsgaten (A) en het gaten
om de kap te borgen (B) af.
• Boor de gaten.
• Duw de bijgeleverde pluggen in de gaten.
• Draai de schroeven in de 2 bevestigingsgaten (A).
Let op: draai de schroeven zover in dat ze nog 1 cm uit de muur
steken.
• Hang de kap op aan de 2 bevestigingsschroeven.
• Draai de bevestigingsschroeven vast.
• Draai de borgschroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdoos.
Onder een keukenkastje
• Teken – door de kap heen – de 4 bevestigingsgaten (A), het gat
voor het aansluitsnoer (C) en het gat voor de afvoer (D) aan de
onderkant van het keukenkastje af.
• Boor de gaten.
• Trek het aansluitsnoer door het bijbehorende gat naar boven en
duw de afvoermond door de opening.
• Hang de kap, door de bodem van het keukenkastje heen, aan de
4 bevestigingsschroeven. Draai de schroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
• Steek de stekker in de wandcontactdoos.
A
A
B
B
C
A
A
A
AD

NL 15
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 16

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Sécurité
Recommandations 5
Système d’évacuation 6
Utilisation
Commande 7
Entretien
Nettoyage 8
Elimination des filtres 9
Remplacement des filtres à charbon 9
Changement d’ampoules 9
Installation
Généralités 10
Connexion électrique la hotte aspirante 11
Cablage 12
Connexion électrique l’unité moteur 12
Montage de la hotte cheminée 14
Annexe
Mise au rebut de l’appareil et de l’emballage 15

FR 4
Description
ASélecteur de positions d’aspiration
Bvoyant de contrôle
CSélecteur d’éclairage
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
HOTTE DE CUISINE
3210
ABC

FR 5
Attention !
Faites brancher l’appareil par un installateur agréé (voir
chapitre “Installation”). Ne branchez pas l’appareil sur le
réseau avant que l’installation ne soit complètement terminée.
• Raccordez l’appareil conformément aux prescriptions d’installation
locales.
• Les bords de l’appareil pouvant être coupants, nous vous
conseillons de porter des gants de travail durant le montage de la
hotte aspirante.
• L’appareil a été fabriqué conformément aux standards de sécurité
les plus récents. Nous vous conseillons, cependant, d’éviter que les
personnes souffrant de troubles psychiques ou moteurs, de retard
mental ou étant mentalement handicapées n’utilisent l’appareil en
l’absence d’une personne compétente. Ceci vaut également pour
les enfants.
• N’utilisez jamais la hotte aspirante lorsque le filtre n’est pas
(correctement) monté !
• Ne vous appuyez pas sur la hotte aspirante.
• La hotte ne doit jamais être utilisée comme plan pour déposer
quelque chose sauf si cela est expressément indiqué.
• Veillez à ce que l’aspiration soit suffisante lorsque la hotte aspirante
est utilisée en même temps que la plaque de cuisson.
• L’évacuation ne peut pas être raccordée à un conduit de fumée,
également, utilisé pour d’autres appareils de chauffage.
• Ne flambez jamais de plats sous la hotte aspirante et nettoyez les
filtres à temps.
• La préparation d’aliments frits doit se faire sous surveillance
constante pour éviter que le graisse surchauffée ne s’enflamme.
• La hotte aspirante doit être régulièrement nettoyée (au moins 1x
par mois) à l’intérieur comme à l’extérieur. Le non-nettoyage, un
nettoyage insuffisant ou le non-remplacement des filtres peuvent
entraîner un risque d’incendie.
SÉCURITÉ

FR 6
Attention !
• Débrancher la fiche de la prise de courant lors du remplacement
des ampoules ! Utilisez, uniquement, des ampoules identiques à
celles d’origine et ayant le même voltage. Utilisez, uniquement, la
hotte aspirante, lorsque les ampoules sont montées, pour réduire
tout risque de choc électrique.
• Les pièces accessibles peuvent se réchauffer de façon importante
quand elles sont utilisées avec des appareils pour la cuisson.
• Les filtres chauffent lors de l’utilisation. Après avoir cuisiné, il
convient d’attendre au moins 30 minutes avant de procéder au
nettoyage.
• Le courant doit être coupé lors d’une réparation ou d’un nettoyage.
Débrancher la fiche de la prise de courant ou mettez le disjoncteur
en position d’interruption de courant.
• La graisse et l’huile s’enflamment en cas de surchauffe.
Restez vigilant lorsque vous cuisinez.
• La société décline toute responsabilité pour d’éventuels inconvénients,
dégâts ou incendies provoqués par l’appareil et dérivés de la non
observation des instructions reprises dans ce manuel.
SÉCURITÉ
