INHOUD
Uw schouwkap
Inleiding 4
Afvoersystemen 4
Beschrijving 5
Gebruik
Afstandsbediening 6
Bediening 6
Onderhoud
Reinigen 10
Vetfilters 11
Koolstoffilters (optioneel) 11
Verlichting 12
Installatie
Algemeen 13
Elektrische aansluiting 14
Inbouwmaten 15
Voorbereiding montage 15
Motor bevestigen 16
Plaatsen van de afzuigkap 16
Bijlage
Verpakking en toestel afvoeren 17
Registreer uw toestel voor garantie / waarborg
Wij zijn overtuigd van de kwaliteit van onze producten. Daarom geven
wij maar liefst tot 8 jaar* garantie. Het enige dat u hoeft te doen is
uw toestel te registreren op pelgrim.nl (bij aankopen in Nederland) en
pelgrim.be (bij aankopen in België).
*Kijk voor de volledige garantievoorwaarden op www.pelgrim.nl of www.pelgrim.be.

NL 4
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een
eventueel volgende gebruiker van dit toestel kan daar zijn voordeel
mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Op onze website kunt u de meest recente versie van de
gebruiksaanwijzing vinden.
Afvoersystemen
De afzuigkap kan op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden naar buiten
afgevoerd.
2. Als recirculatie afzuigkap.
De vetdeeltjes en de geur uit de aangezogen kookdampen
worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar
teruggeblazen in de keuken. U moet dan wel een koolstoffilter
plaatsen.
Let op
Het koolstoffilter moet apart besteld worden.
UW SCHOUWKAP

NL 5
Beschrijving

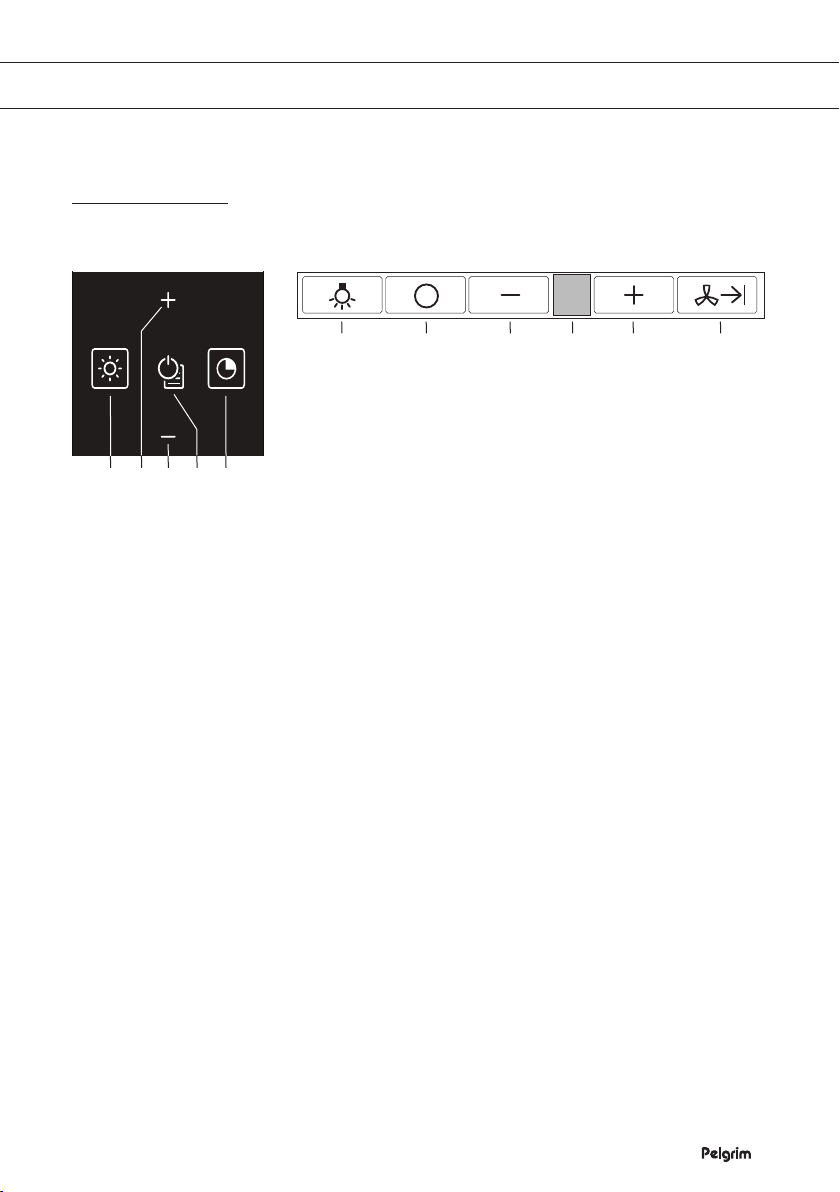

Afstandsbediening Bedieningspaneel op de afzuigkap
31
1 4 3 6 2 5
542
1. Verlichtingstoets
▷Verlichting inschakelen of dimmen.
▷Verlichting uitschakelen.
2. Toets ‘+’
▷Ventilator inschakelen en de ventilatiestand verhogen.
▷Afstandsbediening koppelen met de afzuigkap.
3. Toets ‘-’
▷Ventilatorstand verlagen.
▷Ventilator uitschakelen.
4. Uittoets
▷Afstandsbediening en afzuigkap: ventilator uitschakelen.
▷Afstandsbediening: Clean Air-functie inschakelen.
▷Afzuigkap (in combinatie met toets ‘+’): Clean Air-functie
inschakelen.
5. Timertoets
▷Ventilator na 10 minuten automatisch uitschakelen.
6. Display
UW SCHOUWKAP

NL 6
Afstandsbediening
Afstandsbediening koppelen met het toestel
Als het toestel niet met de afstandsbediening kan worden bediend,
bijvoorbeeld als de batterij onlangs is vervangen, moet de
afstandsbediening opnieuw worden gekoppeld met het toestel.
1. Houd de toets ‘+’ ingedrukt.
2. Verbind het toestel met de netspanning.
▷Er klinkt een lang geluidssignaal. De afstandsbediening is
gekoppeld met het toestel.
Opmerking: Herhaal deze procedure als u binnen 30 seconden geen
geluidssignaal hoort.
Bediening
Ventilator inschakelen
1. Druk op de toets ‘+’.
▷De afzuigkap schakelt in op stand één.
Afzuigstand instellen
1. Druk (meerdere keren) op de toets ‘+’ of ‘-’ om een hogere of lagere
stand te kiezen (0-1-2-3-P).
▷De hoogste stand is de intensieve stand P (stand 4).
▷De intensieve stand schakelt na 4 minuten automatisch uit.
Hierna schakelt de ventilator over naar stand 2.
GEBRUIK

NL 7
Ventilator uitschakelen
1. Druk op de uittoets.
▷De display toont ‘0’ gedurende vijf seconden.
▷De afzuigkap schakelt uit.
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets.
▷De verlichting wordt ingeschakeld.
2. Druk nogmaals op de verlichtingstoets.
▷De verlichting wordt uitgeschakeld.
Verlichting dimmen
1. Als u de verlichting wilt dimmen, houdt u de verlichtingstoets
ingedrukt totdat de dimfunctie is ingeschakeld.
▷De verlichting wordt ingeschakeld in de helderste stand en dimt
steeds verder totdat u de toets loslaat.
▷Bij de laagste dimstand zal de verlichting teruggaan van gedimd
licht naar helder licht.
Clean Air-functie
De ventilator schakelt (24 uur lang) ieder uur gedurende 10 minuten
automatisch in met de gekozen stand.
1. Schakel het toestel en de verlichting uit.
2. Druk tegelijk op de uittoets en de toets ‘+’ op de afzuigkap, of druk
op de uittoets van de afstandsbediening.
3. Druk (meerdere keren) op de toets ‘+’ om een hogere stand te
kiezen (1-2-3).
▷De stand verschijnt in de display.
4. Bevestig binnen vijf seconden de gekozen stand; druk nogmaals
tegelijk op de uittoets en de toets ‘+’ op de afzuigkap, of druk op
de uittoets van de afstandsbediening.
▷De Clean Air-functie wordt ingeschakeld.
▷De stand knippert in de display; twee seconden aan, twee
seconden uit).
5. U kunt de Clean Air-functie uitschakelen door op een willekeurige
toets te drukken (behalve de verlichtingstoets).
GEBRUIK

NL 8
Timerfunctie
Met de timerfunctie kan de afzuigkap in stand 1 na 10 minuten
automatisch uitgeschakeld worden.
1. Schakel de afzuigkap in en druk op de timertoets.
▷Er verschijnt naast stand 1 een knipperende punt in de display
die aangeeft dat de afzuigkap in de timerfunctie staat.
2. Schakel voortijdig de timerfunctie uit door met de toets ‘+’ een
hogere stand te kiezen of druk op de uittoets.
Vetfilter reinigingsindicatie
Na 40 uur gebruik van de afzuigkap klinkt er tijdens gebruik periodiek
een geluidssignaal en in de display verschijnt afwisselend de stand en
drie liggende streepjes. De drie liggende streepjes blijven in de display
staan bij het uitschakelen van de afzuigkap. Het vetfilter moet gereinigd
worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap, tweemaal de uittoets indrukken.
▷U hoort een lang geluidssignaal ter bevestiging.
▷Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.
Koolstoffilter reinigingsindicatie
Na 350 uur gebruik van de afzuigkap klinkt er tijdens gebruik periodiek
een geluidssignaal indien de koolstoffilter vervuilingsindicatie is
geactiveerd. In de display verschijnt afwisselend de stand en ‘C’. De
‘C’ blijft in de display staan bij het uitschakelen van de afzuigkap. Het
koolstoffilter moet gereinigd worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap, tweemaal de uittoets indrukken.
▷U hoort een lang geluidssignaal ter bevestiging.
▷Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.
Als voor zowel het vetfilter als het koolstoffilter de reinigingsindicatie
wordt weergegeven en het geluidssignaal klinkt, moet de
resetprocedure tweemaal worden uitgevoerd.
GEBRUIK

NL 9
Activering van de koolstoffilter reinigingsindicatie
In de standaard modus is de koolstoffilter reinigingsindicatie niet
actief. Indien de afzuigkap als recirculatiekap wordt gebruikt moet de
koolstoffilter reinigingsindicatie geactiveerd worden.
1. Zet de afzuigkap en de verlichting uit.
2. Druk op de uittoets op het bedieningspaneel van de afzuigkap.
3. Houd de timertoets op het bedieningspaneel van de afzuigkap
gedurende vijf seconden ingedrukt.
▷U hoort een geluidssignaal en ‘C’ verschijnt vijf seconden in de
display ter bevestiging.
Uitschakeling van de koolstoffilter reinigingsindicatie:
1. Zet de afzuigkap en de verlichting uit.
2. Druk op de uittoets op het bedieningspaneel van de afzuigkap.
3. Houd de timertoets op het bedieningspaneel van de afzuigkap
gedurende vijf seconden ingedrukt.
▷U hoort een geluidssignaal en drie liggende streepjes verschijnen
vijf seconden in de display ter bevestiging.
GEBRUIK

NL 10
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker te verwijderen uit het stopcontact of
door de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen vetfilters moeten eenmaal per maand worden gereinigd (of
als de filter reinigingsindicatie – indien aanwezig op het model – dit
aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand
of in de vaatwasmachine op lage temperaturen en met een kort
programma. Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en
zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser
dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 11
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Open het randafzuigingspaneel.
Ontgrendel de sluiting van het vetfilter en kantel het filter omlaag.
Koolstoffilters (optioneel)
Voor recirculatie kunt u kiezen voor wasbare koolstoffilters.
Koolstoffilters kunnen worden geregenereerd.

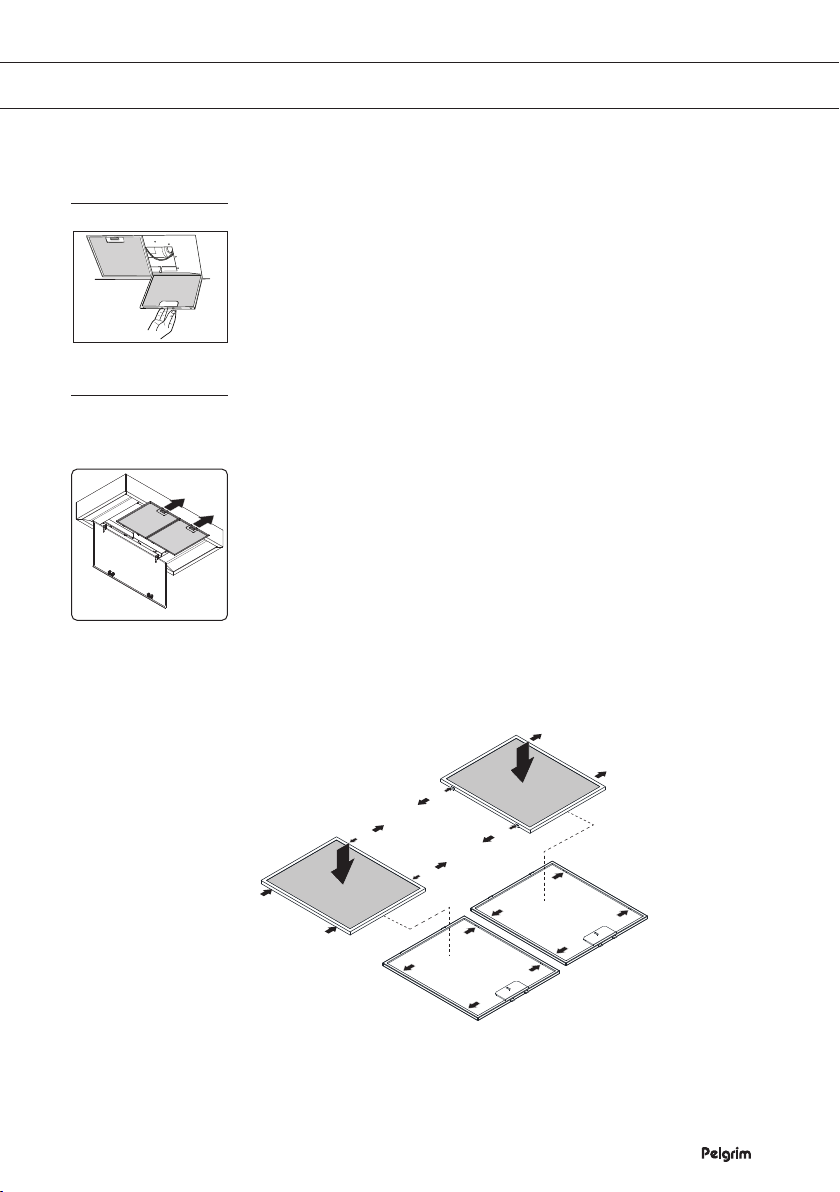

1. Verwijder het frame met koolstoffilter van het vetfilter, door de clips
aan zijde B in te drukken.
2. Verwijder de filtermat uit het filterframe en reinig de mat zonder
afwasmiddel in de vaatwasser.
3. Laat de filtermat een uur lang bij maximaal 80 graden drogen in de
oven.
4. Plaats de filtermat terug in het filterframe.
5. Plaats het filterframe terug op het vetfilter. Let op dat de zijde B met
clip in het midden zit.
A
A
B
B
B
B
A
A
PUSH
PUSH
A
A
B
B
PUSH B
A
A
PUSH B
PUSH
PUSH
ONDERHOUD

NL 12
Verlichting
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
ONDERHOUD

NL 13
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 150 mm.
Het beste is de afvoerpijp met de grootst mogelijke diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 14
INSTALLATIE
Elektrische aansluiting

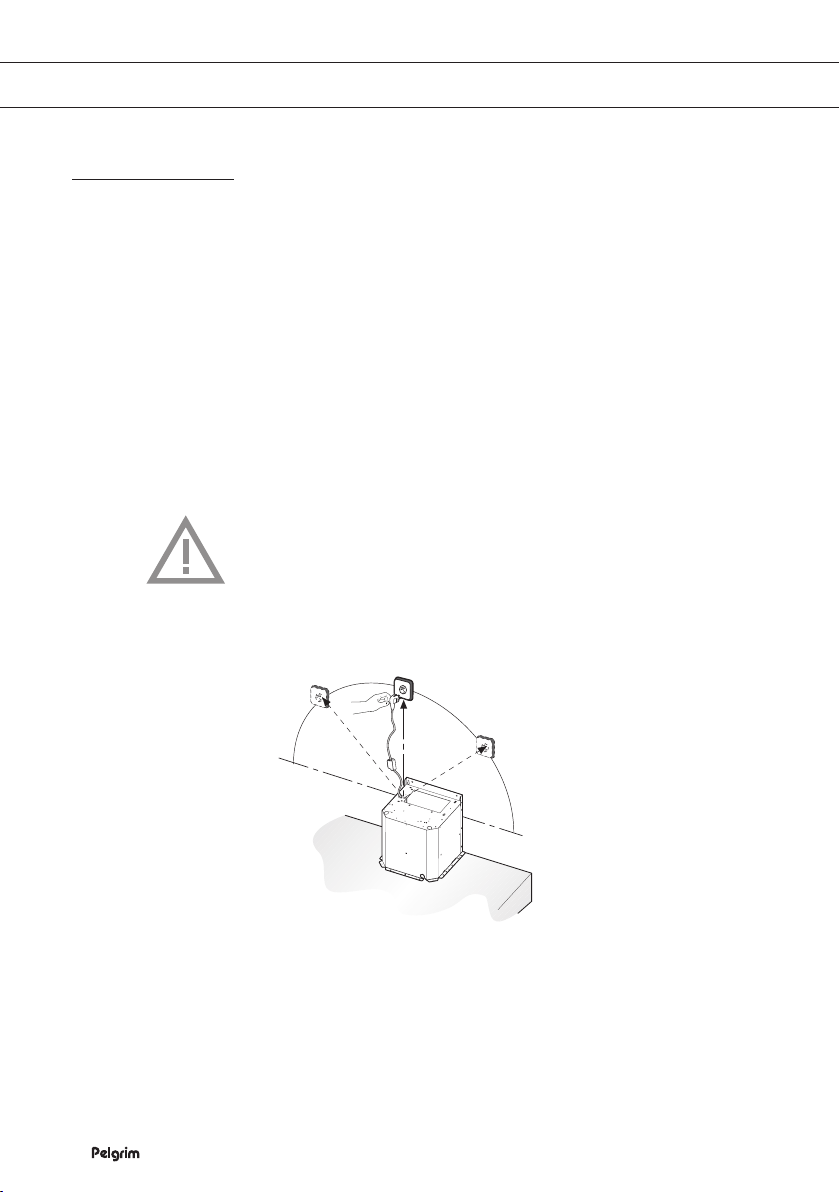

Dit toestel is voorzien van een geaarde stekker welke op een
geaarde wandcontactdoos aangesloten dient te worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
GROEN/GEEL = Aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer de
afzuigkap zodanig dat de stekker bereikbaar is.
Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
dubbelpolige schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
max. 1500 mm

NL 15
INSTALLATIE

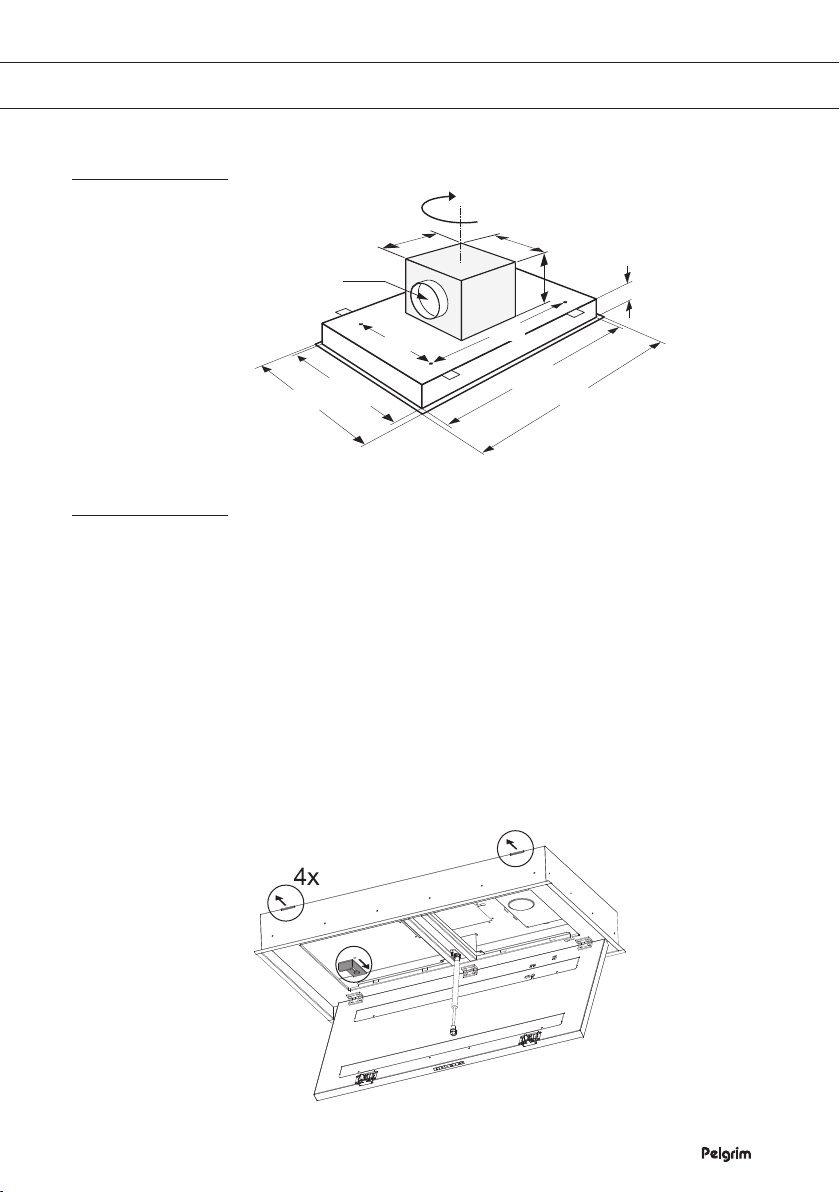

Inbouwmaten
500
465
(470)
120
900
870
(875)
270
250
250
250
ø150
640
Voorbereiding montage
Uitsparing voorbereiden
• Bepaal de plaats van de uitsparing in het plafond of in de schouw
ten opzichte van de kookplaat.
• De afzuigkap is voorzien van een tijdelijk ophangsysteem met
schuiven om de montage te vereenvoudigen. Om dit syteem te
kunnen gebruiken dient de uitsparing voorzien te zijn van een
ophangrand voor tijdelijk ophangen (hoogte maximaal 115 mm).
Let op: deze rand aan de voor- en achterzijde moet stevig genoeg
zijn om de afzuigkap op 4 punten te kunnen dragen.
• Het plafond/de schouw moet voorzien worden van een balkenlaag
met een minimale diepte van 36 mm waaraan de afzuigkap met
behulp van de 4 schroeven bevestigd kan worden. Houd hierbij
rekening met de positie van de bevestigingsgaten.

NL 16
INSTALLATIE
Motor bevestigen
De motor kan direct op de afzuigkap geplaatst worden of op maximaal
5 meter afstand van de afzuigkap. Hiervoor dient de externe motorset
HE0001 besteld te worden.
Plaatsen van de afzuigkap
• Bepaal de juiste positie van de steunbalken in de uitsparing (zie
‘uitsparing voorbereiden’).
• Sluit de afzuigkap aan op het elektriciteitsnet. Steek de stekker in
het stopcontact.
• Plaats de afzuigkap in de nis. Schuif de tijdelijke ophangbeugels
naar buiten en laat de afzuigkap daar op rusten (zie ‘uitsparing
voorbereiden’.
• Schroef de afzuigkap aan de balken met de 4 schroeven.

NL 17
BIJLAGE
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 18

FR 3
SOMMAIRE
Votre hotte cheminée
Introduction 4
Systèmes d’évacuation 4
Description 5
Utilisation
Télécommande 6
Commandes 6
Entretien
Nettoyage 10
Filtres à graisse 11
Filtres à charbon [en option] 11
Éclairage 12
Installation
Généralités 13
Raccordement électrique 14
Dimensions d’encastrement 15
Préparation installation 15
Fixer le moteur 16
Placer la hotte 16
Annexe
Mise au rebut 17
Enregistrez votre appareil pour bénéficier de la garantie
Nous sommes convaincus de la qualité de nos produits. Pour cette
raison, nous offrons jusque 8 ans de garantie. La seule condition
est d’enregistrer votre appareil sur pelgrim.nl (pour les achats aux
Pays-Bas) et sur pelgrim.be (pour les achats en Belgique).
*Consultez les conditions de garantie complètes sur pelgrim.nl ou pelgrim.be.

FR 4
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
Vous pouvez trouver la version la plus récente de le mode d’emploi sur
notre site Web.
Systèmes d’évacuation
La hotte d’aspiration peut être raccordée de deux façons :
1. Comme hotte d’aspiration sur un canal d’évacuation.
L’air chargé de vapeurs est aspiré et filtré, puis évacué vers
l’extérieur.
2. Comme hotte d’aspiration de recirculation.
Les particules de graisse et les odeurs des vapeurs aspirées sont
filtrées. L’air aspiré ne sera pas évacué, mais remis en circulation
vers la cuisine dont il provient. Vous devez dans ce cas mettre en
place un filtre à charbon.
Attention
Le filtre à charbon doit être commandé séparément.
VOTRE HOTTE CHEMINÉE
