Pentair P42B0007A2-01 User manual

Terminal
Removable
(pull down)
01+ 01+ I1+ I1- I2+ I2- V+ V- AI+ AI- P N SD CARD
Transducer Cable
Connections
Submersible Motor: 3-Ph./ 3-W. 1-Ph., follow colors as above.
Submersible Motor: 1-Ph./ 2-W., connect to Y and B, any order.
Above-Ground Motors: L1 to R, L2 to Y, L3 to B; verify rotation.
Output
Ground Screw
Input Power
Connections
Red
Yellow
Black
Output Ground
Input
Ground
6539 0412
Motor Connections
Red to AI+
Black to AI–
Green Cable Shield/Screw
Terminal
Removable
(pull down)
Input
Ground Screw
©2018 PN958-FR (Rev. 05/30/18)
Table 1 - PENTEK®Motor Service Factor Amps
Motor Type PENTEK Part
Number
Rating @
230V Service Factor
Amps
HP
2-Wire
P42B0005A2-01 1/2 4.7
P42B0007A2-01 3/4 6.2
P42B0010A2-01 1 8.1
P42B0015A2-01 1-1/2 10.4
P42B0005A2-02 1/2 5.1
P42B0007A2-02 3/4 6.1
P42B0010A2-02 1 8.0
P42B0015A2-02 1 1/2 10.6
CS/CR
3-Wire
P43B0005A2-01 1/2 4.8
P43B0007A2-01 3/4 6.0
P43B0010A2-01 1 7.3
P43B0015A2-01 1-1/2 10.9
P43B0005A2-02 1/2 4.5
P43B0007A2-02 3/4 5.7
P43B0010A2-02 1 6.8
P43B0015A2-02 1 1/2 10.7
3-Phase
P43B0005A3 1/2 2.9
P43B0007A3 3/4 3.9
P43B0010A3 1 4.7
P43B0015A3 1-1/2 6.1
P43B0020A3 2 7.6
P43B0030A3 3 10.1
P43B0050A3 5 17.5
Initial Startup: System Start
• Open valves at the ends of lines to so that air will escape during pressurization.
Press Auto Start.
• TheDrivewillgointoAutoLineFill.
• Close valves at the ends of lines after all air has escaped.
• Once the Transducer senses 10 PSI , the Drive will go into Constant Pressure
Mode and maintain 60 PSI.
• If a different pressure is required, use PSI Preset to change the setpoint.
6
Initial Startup: Pump Out the Well
Direct the pump’s discharge to an appropriate location not connected to the system and
press Pump Out. The pump will run at 45 Hz. Adjust frequency as appropriate:
A. Press Enter.
B. Change frequency value.
NOTICE Above ground pumps should run at 60 Hz for this step until pump is primed.
Then adjust frequency as appropriate.
C. Press Enter again.
Run the Drive in this mode until the well discharge runs clear, then press Stop to stop
the Drive.
Risk of explosion. Can cause severe injury, property damage or death. In Pump
Out mode, the pump runs at a constant speed. Restricting flow can cause very high
pressure. Do not restrict flow.
4
Wiring Connections
A. Disconnect power to the circuit breaker box before
making any connections.
B. Connect motor wiring FIRST, transducer cable
SECOND, and power supply wires LAST. Inspect the
Drive’s interior. It must be free of loose wires and
other debris before closing.
C. Replace the cover and secure it with the cover screw
before connecting the input power cable to the
breaker box.
NOTICE When using above ground motor rated for use
with the PENTEK INTELLIDRIVE, maximum lead length
is 25 ft. See motor-specific user manual and NEC for
wire size.
high voltage when pump is
running.
• Disconnect power and wait
5 minutes before opening
and removing Drive cover.
• Mount Drive on stud or post
BEFORE making electrical
connections.
• Do not touch Drive with wet
or damp hands.
• Disconnect power and
remove cover with dry
hands.
Risk of Fire. If installed with
incorrect circuit breaker
protection. Install the Drive on
an independent branch circuit,
with no other appliances on
the circuit and protected by a
circuit breaker as specified in
Owner’s Manual.
Fan
EMI/RFI Filter
6020 0609
Risk of electric shock.
Can shock, burn or kill. Risk
issues to be aware of:
• Drive’s internal
components retain
high voltage for up to
5minutesafterinput
power is disconnected.
• EMI/RFI Filter carries
1
5997 0412
Typical 230VAC Circuit
Breaker (Double
Width)
Initial Startup: Check List
• Ensure system has properly sized relief valve and pressure tank.
• Ensure that pressure tank’s precharge is 70 percent of the drive set pressure
(42PSIforthedefaultset-pointof60PSI).
• Make sure that the pump discharge is connected to the system.
• Ensure input ground, output ground, and transducer shield wire are properly
connected.
5NOTICE Nameplate amps may differ from these
values. For PENTEK motors, use the values
givenhere.
In submersible retrofit applications with other
manufacturer’s 3-wire, 1-Phase motors, use the
Cap Start/Cap Run values supplied by the motor
manufacturer. For 3-Phase motors use the motor
manufacturer’s service factor amps.
For above ground motors use the highest amp
value given (may be listed as “max load amps” or
“full load amps.”)
NOTICE See Owner’s Manual for more illustrations
anddetailedinformation.
For support call:
PENTEK Customer Service
866-9PENTEK (973-6835)
Initial Startup: Program the Drive
Apply 230V power to the PENTEK INTELLIDRIVE. “Setup Guide” will appear
inthedisplay.Followthekeypresssequenceshownhere:
3
Setup Guide 12:10p
Service Factor Amps
Stopped
6000 0509
Press Enter
Press Enter
Press Enter
Press Enter
6566 0512
Apply 230V to Drive
Set Time
Set Date
Setup Complete
1 Phase
Connection Type
(2 Wire or 3 Wire)
3 Phase
Motor Type
Subm or Above Gnd
Enter Service Factor Amps
Enter Motor Phase
(1 Phase or 3 Phase)
Press Enter
Press Enter
Press Enter
Press Enter
Press Enter
6566 0512
Apply 230V to Drive
Set Time
Set Date
Setup Complete
1 Phase
Connection Type
(2 Wire or 3 Wire)
3 Phase
Motor Type
Subm or Above Gnd
Enter Service Factor Amps
Enter Motor Phase
(1 Phase or 3 Phase)
Press Enter
(Continued next column)
1a
1b
1c
1d
PENTEK INTELLIDRIVE Indoor Installation Procedure
• Begin procedure by removing screw at bottom of front cover.
• Pull top of cover towards you (Fig. 1a), away from back plate to create
gap (Fig. 1b).
• Pull bottom of cover towards you (Fig. 1c); liftup on cover and remove.
• Mount the Drive vertically on post, stud, or flat surface.
• Permanently attach the Drive using top slotted hole, plus either the
three bottom holes (for flat surface mounting) or the center bottom
hole (for attaching to post or stud).
• Leave3”clearancearoundtheDriveforpropercooling.
NOTICE After all wiring connections in Step 2 are complete, reattach cover
by hooking it on top of back plate (be sure to leave gap). Lower bottom of
cover into place. Push cover evenly against back plate (Fig. 1d), eliminating
gap. Replace screw at bottom of front cover.
2
Quick Start Guide
Refer to the Owner’s Manual for installation, operation, and safety information.
This guide neither supplements nor replaces the Owner’s Manual.
PENTEK
INTELLIDRIVETM

Tableau 1: PENTEK®Facteur d’intensit
é
de service
Type de
moteur
Numéro de pièce
PENTEK
Puissance
à 230 V
Facteur
d’intensité de
service
CH
2 fils
P42B0005A2-01 1/2 4.7
P42B0007A2-01 3/4 6.2
P42B0010A2-01 1 8.1
P42B0015A2-01 1-1/2 10.4
P42B0005A2-02 1/2 5.1
P42B0007A2-02 3/4 6.1
P42B0010A2-02 1 8.0
P42B0015A2-02 1 1/2 10.6
CS/CR
3 fils
P43B0005A2-01 1/2 4.8
P43B0007A2-01 3/4 6.0
P43B0010A2-01 1 7.3
P43B0015A2-01 1-1/2 10.9
P43B0005A2-02 1/2 4.5
P43B0007A2-02 3/4 5.7
P43B0010A2-02 1 6.8
P43B0015A2-02 1 1/2 10.7
P43B0005A3 1/2 2.9
Triphasé
P43B0007A3 3/4 3.9
P43B0010A3 1 4.7
P43B0015A3 1-1/2 6.1
P43B0020A3 2 7.6
P43B0030A3 3 10.1
P43B0050A3 5 17.5
P43B0050A3 5 17.5
AVIS Il se peut que l’intensité figurant sur la plaque
signalétique ne corresponde pas à ces valeurs.
Utiliser les valeurs indiquées ci-dessus pour les
moteurs PENTEK.
Lors de modifications submersibles avec des
moteurs monophasés à 3 fils d’autres fabricants,
utiliser les valeurs des capacitances au démarrage
et en marche fournies par le fabricant du moteur.
Dans le cas des moteurs triphasés, utiliser
l’intensité du facteur de service du fabricant du
moteur.
Dans le cas des moteurs de surface, utiliser
l’intensité la plus élevée donnée (peut être « max
load amps » ou « full load amps. »).
AVIS Se reporter à la notice d’utilisation pour
d’autres illustrations et renseignements détaillés.
Pour obtenir du soutien, communiquer
avec le service
à la clientèle de PENTEK
8669PENTEK (973-6835).
Démarrage initial : démarrage du systéme
• Ouvrir les soupapes à l’extrémité des canalisations de sorte que l’air puisse s’échapper
pendant la mise sous pression. Appuyer sur Auto Start.
• Le mécanisme d’entraînement passera en mode de remplissage automatique de la
canalisation.
• Fermer les soupapes à l’extrémité des canalisations lorsque l’air s’est entièrement
échappé.
• Aumomentoùlecapteurdécèleunepressionde10psi,lemécanismed’entraînement
passeraenmodedepressionconstanteetmaintiendracelle-cià60psi.
6
Démarrage initial : vidanger le puits
Diriger le refoulement de la pompe vers un endroit approprié qui n’est pas raccordé au
système. Appuyer sur Pump Out. La pompe fonctionne à 45 Hz. Ajuster la fréquence comme
nécessaire:
A. Appuyer sur Enter
B. Modifiez la valeur de la fréquence.
AVISLesinstallationsdesurfacedoiventfonctionnerà60Hzpouramorcer.Aprèsl’amorçage,
régler la fréquence comme nécessaire.
C. Appuyer sur Enter de nouveau. Faire fonctionner le mécanisme dans ce mode jusqu’à ce qu’il
n’y ait plus d’eau qui s’écoule dans le refoulement du puits. Appuyer sur STOP pour arrêter le
mécanisme d’entraînement.
Risque d’explosion. Peu causer de graves blessures corporelles, des
dommages matériels, voire la mort. La vitesse de la pompe est constante en mode Pump Out
(vidange par pompage).Restreindre le débit peut occasionner une pression très élevée. Ne pas
restreindre le débit.
4
Branchement des fils
A. Avant de procéder à tout branchement, couper l’alimentation
au boîtier de disjoncteurs.
B. Effectuer les connexions du moteur D’ABORD, connecter le
câble du transducteur PAR LA SUITE et les fils d’alimentation
pour TERMINER. Inspecter l’intérieur du mécanisme
d’entraînement. Il doit être exempt de tout débris, de fils de
surplus, etc. avant de fermer le boîtier.
C. Reposer le couvercle et le faire tenir avec la vis avant de
brancher le câble d’alimentation d’entrée du boîtier de
disjoncteurs.
AVISSionutiliseunmoteurensurfaceconçupourfonctionner
avec le PENTEK INTELLIDRIVE, la longueur maximale des fils
doit être de 7,62 (25 pieds). Se reporter à la notice d’utilisation
du moteur, au Code canadien de l’électricité et au code NEC pour
connaître le calibre de fils.
Borne
amovible
(en tirant)
01+ 01+ I1+ I1- I2+ I2- V+ V- AI+ AI- P N SD CARD
Connexions du câble
du transducteur
Moteur submersible: Triphasé/ 3 fils monophasé, suivre les couleurs comme ci-dessus.
Moteur submersible: Monophasé/ 2 fils, brancher à Y et B, dans n'importe quel ordre.
Moteurs de surface: L1 à R, L2 à Y, L3 à B; vérifier la rotation.
Vis de sortie
de terre
Branchements
d'entrée
Vis d'entrée
de terre
Rouge
Jaune
Noir
Sortie de terre
Entrée
de terre
6539 0412
Connexions du moteur
Rouge à AI+
noir à AI–
Blindage/vis de câble vert
Borne
amovible
(en tirant)
• Les filtres EMI/RFI accumulent une
haute tension lorsque la pompe
fonctionne.
• Couper l’alimentation et attendre
5 minutes avant d’ouvrir et de
déposer le couvercle du mécanisme
d’entraînement.
• Monter le mécanisme d’entraînement
sur un montant ou un poteau AVANT de
procéder aux branchements électriques.
• Ne pas toucher au mécanisme
d’entraînement si les mains sont
humides ou mouillées.
• Couper l’alimentation et déposer le
couvercle lorsque les mains sont sèches.
Risque d’incendie si le mécanisme
d’entraînement est installé avec le mauvais
dispositif de protection pour disjoncteur.
Brancher le mécanisme d’entraînement sur
un circuit terminal indépendant protégé
par un disjoncteur tel que spécifié dans
la notice d’utilisation, et sur lequel aucun
autre appareil ne sera branché.
Fan
Filtre EMI/RFI
6020 0609
Risque de choc électrique
pouvant causer l’électrocution, des
brûlures, voire la mort. Problèmes
de risque auxquels
il faut être conscients:
• Après avoir coupé le courant
d’alimentation, les composants
internes du mécanisme
d’entraînement retiennent une
haute tension pendant jusqu’à
5 minutes.
Montage du PENTEK INTELLIDRIVE à l’intérieur
• Commencer en déposant la vis sur le dessous du couvercle avant.
• Tirer le dessus du couvercle vers vous (Fig. 1a), en l’éloignant de la plaque arrière pour
créer un espace (Fig. 1b).
• Tirer le dessous du couvercle vers vous (Fig. 1c) et le soulever pour le déposer.
• Poser le mécanisme d’entraînement à la verticale sur le poteau, le goujon ou une
surface plane.
• Fixerlemécanismedefaçonpermanentesurletrouallongésupérieuretsoitlestrois
trous inférieurs (pour une surface plane) ou le trou du centre inférieur (pour un poteau
ou un goujon).
• Laisser un espace de 3 po tout autour du mécanisme aux fins de ventilation.
AVIS Après avoir branché tous les fils comme indiqué à la 2e étape, reposer le couvercle
en l’accrochant sur la plaque arrière (s’assurer de laisser un espace) Baisser le dessous du
couvercle pour le mettre en place. Pousser le couvercle uniformément contre la plaque
arrière (Fig. 1d), éliminant l’espace. Reposer la vis sur le dessous du couvercle avant.
5997 0412
Disjoncteur
typique
de 230V
(double
largeur)
Démarrage initial : programmation du mécanisme d’entrainement
Faire parvenir le courant de 230 V au PENTEK INTELLIDRIVE. Setup Guide s’affichera. Suivre les
séquences illustrées ci-contre pour appuyer sur les touches.
3
Setup Guide 12:10p
Service Factor Amps
Stopped
6000 0509
Démarrage initial : liste de vérification
• S’assurer que la soupape de décharge et le réservoir sous pression du système
sont de la bonne dimension.
• S’assurerquelapressiondepréchargementduréservoircorrespondà70pourcent
delapressionrégléepourlemécanismed’entraînement(42psipourunevaleurde
consignepardéfautde60psi).
• S’assurer que le refoulement de la pompe est raccordé au système.
• S’assurer que les fils de mise à la terre d’entrée, de mise à la terre de sortie et de
blindage du transducteur sont bien raccordés.
5
(Passer à la colonne suivante)
Appuyer sur Enter
Appuyer sur Enter
Appuyer sur Enter
Appuyer sur Enter
Appuyer sur Enter
6566 0512 FR
Alimenter l'appareil en 230V
Régler l'heure
Régler la date
Configuration terminée
Monophasé
Type de connexion
(2 fils ou 3 fils)
Triphasé
Type de moteur
Subm ou de surface
Entrer l'intensité de facteur de surcharge
Entrer le nombre de phases du moteur (1 ou 3 phases)
Appuyer sur Enter
Appuyer sur Enter
Appuyer sur Enter
Appuyer sur Enter
Appuyer sur Enter
6566 0512 FR
Alimenter l'appareil en 230V
Régler l'heure
Régler la date
Configuration terminée
Monophasé
Type de connexion
(2 fils ou 3 fils)
Triphasé
Type de moteur
Subm ou de surface
Entrer l'intensité de facteur de surcharge
Entrer le nombre de phases du moteur (1 ou 3 phases)
2
1
1a
1b
1c
1d
Guide de démarrage rapide
Se reporter à la notice d’utilisation pour l’installation, le fonctionnement et les consignes de sécurité.
Ce guide ne remplace pas la notice d’utilisation.
PENTEK
INTELLIDRIVETM
This manual suits for next models
22
Table of contents
Languages:
Other Pentair Engine manuals
Popular Engine manuals by other brands

MULTIPLEX modell

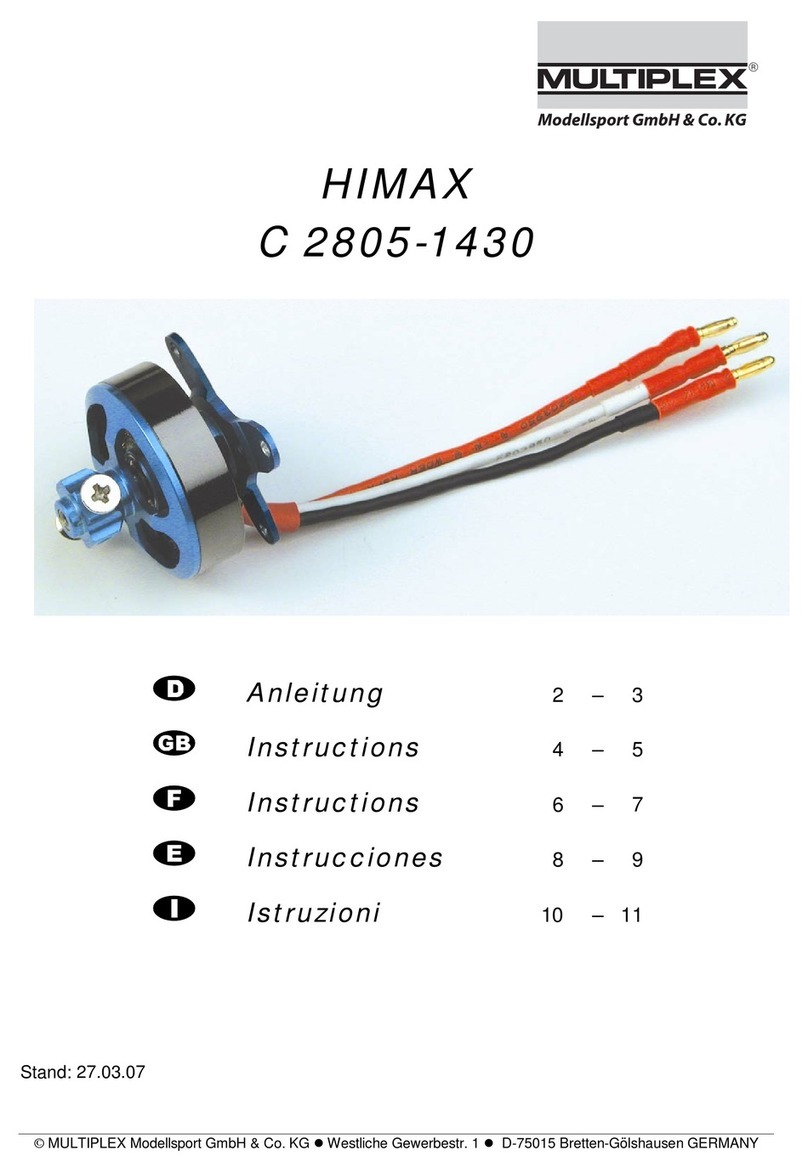

MULTIPLEX modell HIMAX C 2805-1430 instructions

TDI
TDI 56A Installation and operating manual

Baumuller
Baumuller DSD 45 Commissioning and Maintenance Instructions

Absima
Absima Revenge CTM Series quick start guide

MTD
MTD 78 Series Shop Manual

O.S. engine
O.S. engine Alpha Series Owner's instruction manual

Continental Refrigerator
Continental Refrigerator IOF-240-B Maintenance manual

LCT
LCT 136cc SERIES Operation manual

SOMFY
SOMFY Sonesse 40 PA installation guide

Toro
Toro 139-5636 installation instructions

Briggs & Stratton
Briggs & Stratton 440000 Professional Series Operator's manual

Briggs & Stratton
Briggs & Stratton 190000 Series Operator's manual
