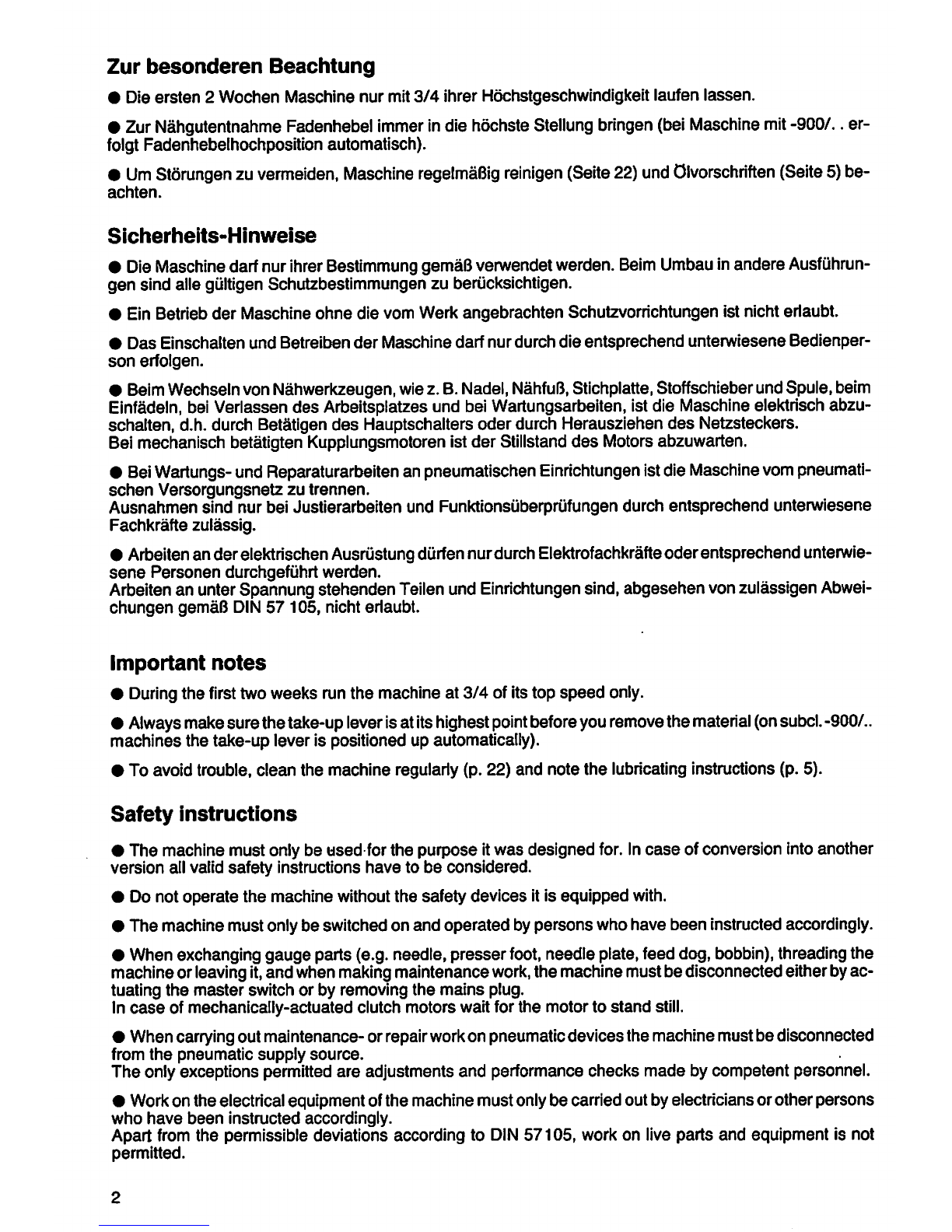

Zur besonderen Beachtung
• Die ersten 2Wochen Maschlne nur mit 3/4 Ihrer Hochstgeschwindigkeit laufen lassen.
• ZurNahgutentnahme Fadenhebel immer indie hochste Stellung bringen (bei Maschine mit -900/.. er-
folgt Fadenhebelhochposition automatisch).
• Um Storungen zu vermeiden, Maschine regelmaBig reinigen (Seite22)und Olvorschriften (Seite5)be-
achten.
Sicherheits-Hinweise
• DieMaschinedarfnurihrerBestimmung gemaBverwendetwerden. Beim Umbauinandere Ausfuhrun-
gen sind alle gultigen Schutzbestimmungen zu berucksichtigen.
• EinBetriebder Maschine ohne die vom Werkangebrachten Schutzvorrichtungen ist nichteriaubt.
• Das Einschalten und Betreiben der Maschine darf nur durch die entsprechend unterwiesene Bedienper-
son erfolgen.
• Beim WechseinvonNahwerkzeugen, wiez.B. Nadel, NahfuB, Stichplatte, StoffschieberundSpule,beim
Einfadein, bei Verlassen des Arbeitsplatzes und bei Wartungsarbeiten, ist die Maschine elektrisch abzu-
schalten, d.h. durch Betatigen des Hauptschalters Oderdurch Herausziehen
des Netzsteckers.
Bei mechanisch betatigten Kupplungsmotoren ist der Stillstand des Motorsabzuwarten.
• BeiWartungs-und Reparaturarbeitenan pneumatischen Einrichtungen istdie Maschinevompneumati-
schen Versorgungsnetz zu trennen.
Ausnahmen sind nur bei Justierarbeiten und Funktionsuberprufungen durch entsprechend unterwiesene
Fachkrafte zulassig.
• Arbeitenan der elektrischen Ausrustung durfen nurdurch ElektrofachkrafteOderentsprechend unterwie
sene Personen durchgefuhrt werden.
Arbeitenan unter Spannung stehenden Teilen und Einrichtungensind, abgesehen vonzulassigen Abwei-
chungen gemaB DIN57 105, nicht eriaubt.
Important notes
• Duringthe firsttwo weeks run the machine at 3/4 of its top speed only.
• Always makesure thetake-up leverisatitshighestpointbeforeyouremovethe material(onsubcl.-900/..
machines the take-up lever is positioned up automatically).
• To avoid trouble, clean the machine regularly (p. 22) and note the lubricatinginstructions (p. 5).
Safety Instructions
• The machine must onlybe used forthe purpose itwas designed for. In case ofconversion intoanother
version ail valid safety instructions have to be considered.
• Do not operate the machine without the safety devices it is equipped with.
• The machine must only be switched on and operated by personswho have been instructed accordingly.
• When exchanging
gauge parts (e.g. needle, presser foot, needle plate, feed dog, bobbin), threading the
machine orleavingit,and when makingmaintenancework,the machine must be disconnected either byac
tuating the master switch or by removing the mains plug.
In
case of mechanically-actuated clutch motors wait for the motor to stand still.
• When carrying out maintenance- or repair workon pneumaticdevicesthe machine must be disconnected
from the pneumatic supply source.
The only exceptions permitted are adjustments and performance checks made by competent personnel.
• Workon the electrical equipmentofthe machine must onlybe carried out byelectriciansor otherpersons
who have been instructed accordingly.
Apart from the permissible deviations according to DIN57105, work on live parts and equipment is not
permitted.
From the library of: Superior Sewing Machine & Supply LLC

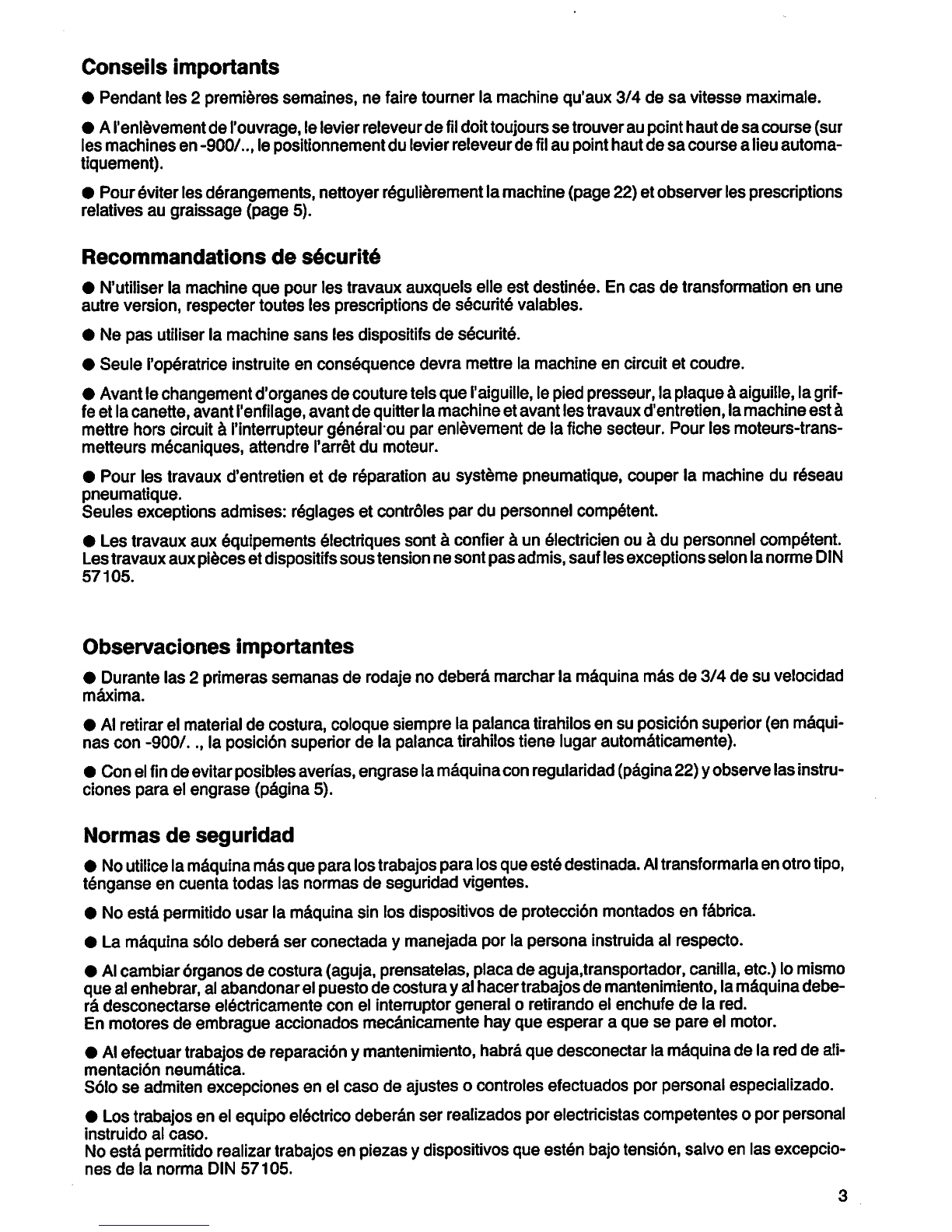

Conseils importants
•Pendant les 2 premieres semaines, ne faire tourner la machine qu'aux 3/4 de sa vltesse maximale.
• Arenl^vementde I'ouvrage, le levier releveur de fil dolttoujours se trouverau point hautde sa course (sur
ies machines en -900/.., le positionnementdu levier releveurde filau point haut de sa course a lieu automa-
tiquement).
• Pour eviter les derangements, nettoyer regulierementla machine (page22) et observerles prescriptions
relatives au graissage (page 5).
Recommendations de s^curltd
• N'utiliser la machine que pour les travaux auxquels elle est destines. En cas de transformation en une
autre version, respecter toutes les prescriptions de s§curit§ valables.
• Ne pas utiliser la machine sans les dispositifs de securite.
•Seule I'operatrice instruite en consequence devra mettre la machine en circuit et coudre.
• Avantlechangementd'organes de couture tels que 1'aiguille, lepiedpresseur, la plaque kaiguille,lagrif-
feet lacanette, avantI'enfilage, avantde quitterlamachineet avantlestravauxd'entretien,lamachineest k
mettre hors circuit k I'interrupteur g§neral ou par enlevement de la fiche secteur. Pour les moteurs-trans-
metteurs m^caniques, attendre I'arret du moteur.
• Pour les travaux d'entretien et de reparation au systems pneumatique, couper la machine du r^seau
pneumatique.
Seuies exceptions admises: r^glages et contrdles par du personnel competent.
• Les travaux aux §quipements 6lectriques sont k confierk un diectricienou k du personnel competent.
Les travaux aux places et dispositifs sous tension ne sont pas admis, sauf les exceptions selon la norms DIN
57105.
Observaciones importantes
• Durante las 2 primeras semanas de rodaje no deberd marcher la mdquina mds de 3/4 de su velocidad
m^ima.
• Al retirarel materialde costura, coloque siempre la palanca tirahilosen su posicidnsuperior (en maqui-
nas con -900/.., la posicidn superior de la palanca tirahilostiene lugar automdticamente).
• Conelfinde evitarposibles averias, engraselamaquina con regularidad (pdgina22) yobservelas instru-
ciones para el engrase (pdglna 5).
Normas de seguridad
• Noutilicelamdquinamdsque para lostrabajos para losque estedestinada. Al transformariaen otrotipo,
tenganse en cuentatodas las normas de seguridad vigentes.
• Noestd permitido user la mdqutnasin losdispositivos de proteccidn montadosen fdbrica.
• La maquina s6lo deberd ser conectada ymanejada por la persona instruida al respecto.
• Al cambiarorganos de costura (aguja, prensatelas, placade aguja,transportador,canilla,etc.) lomismo
que al enhebrar, al abandonar el puesto de costura y^ hacer trabajos de mantenimiento, la mdquina debe-
ra desconectarse el^ctricamente con el interrupter general oretirando el enchufe de la red.
En motores de embrague accionados mecanicamente hay que esperar a que se pare el motor.
• Al efectuar trabajos de reparacidn y mantenimiento, habra que desconectar la mdiquina de la red de ali-
mentacidn neumStica.
Solo se admiten excepciones en el case de ajustes o controles efectuados por personal especializado.
• Lostrabajosen el equips el§ctrico deberan ser realizadosporelectricistascompetenteso porpersonai
instruido al case.
Noesta permitido reaiizartrabajosen piezas ydispositivos que est^n bajotensidn,salvoen las excepcio
nes de la norma DIN 57105.
From the library of: Superior Sewing Machine & Supply LLC

Importante
• Durante le prime due settlmane fare funzionare la macchlna solo a 3/4 della velocity masslma.
• Ptima dl estarre II tessuto asslcurarsi che la leva tirafllo sla nella poslzlone plu alta (nelle macchlne con
-900/.. la leva tirafllovlene portata automatlcamente nella poslzlone plu alta).
• Per evitareguasti, bisogna pulire la macchlnaregolarmente(pag. 22) e osservare le IstruzlonI per la lubrl-
flcazlone (pag. 5).
Norme di sicurezza
• E' vietato utillzzare la macchlna altro che per II suo scopo. In caso dl trasformazlone Inun'altra verslone, si
dovranno rispettare tutte le norme dl sicurezza vallde.
• E' vietato adoperare la macchlna senza Idisposltlvl dl sicurezza montati da fabbrlca.
• La macchlna soltanto dovra essere manovrata dalla persona Istrulta a questo scopo.
• Prima dl camblare organl dl cucltura (ago, pledino, placca d'ago, griffa,spollna, ecc.), e prima d'Infllare
I'ago, eseguirelavoridlmanutenzloneolasclare
II postodilavoro, bisognadislnserire la macchlnaelettrlca-
mente con I'lnterruttore princlpale oppure togllendo la splna dalla rete.
Nelle macchlne con motore a frizlone dl comando meccanico bisogna aspettare I'arresto del motore.
• Per effettuare lavoridl manutenzlone e riparazlone su disposltlvlpneumatlcl bisognadislnsenre prima la
macchlna dalla rete d'alimentazlone pneumatlca. SI eccettuano soltanto Ilavoridl regolazlone e controllo
esegultl da lavoratori speclallzzatl.
• Ilavorisull'equlpagglamentoelettricodovranno essere esegultl soltanto da elettriclstispeclallzzatl o per
sona Istrultl a questo scopo.
E'vletato lavorare su pezzi o disposltlvl che si trovano sotto tensions, salvo nel casi prevlsti nella norma
DIN 57105.
From the library of: Superior Sewing Machine & Supply LLC

Oiling
Huiler
Engrase
Lubrificazione
Ivor jeder Inbetriebnahme Olstand kontrollieren und (bei Bedarf) durch die Bohrung (slehe Pfeil In Fig. 1)
01 bis zum oberen Markierungsstrichnachfullen. NurOi miteiner Viskositatvon 15,0 mm^/s bei 50°C
und einer Dichtevon0,865 g/cm^ bei 15''Cverwenden. Wirempfehlen Pfaff-Nahmaschinendl Nr.280-
1-120 144.
Zumwochentlichen Oien der Nadelstangenlager die Kopfplatteabnehmen und die inFig.2 mitx und y be-
zeichneten Olnapfchen fullen.Auch den
Filzring an der Stoffdriickerslange gelegentlich mit01tranken.
I Before you start the machine, always check the oil level and,if necessary, top up the reservoir through
the hole (see arrowin Fig. 1) with sewing machine oil until the oillevel is in line with the upper mark. Only
use oilwitha viscosity of 1S.Omm^/secat 50°C and a density of0.865 g/cm^ at 15°C. We recommend
Pfaff sewing machine oil No. 280-1-120 144.
For the weeklyoiling of the needle bar bearings, remove the face cover and fill the oil dents x and y (Rg. 2).
Occasionally
soak the felt washer on the presser bar with oil.
IAvant chaque mise en service, verifier le niveau de Thuile et, si necessaire, refaire le plein, iusqu'au re-
pere superieur, parle trou (fleche, fig.1). N'utiliserquedel'huiled'uneviscosite de 15,0 mmvs k SO^C el
d'une densite de 0,865 g/cm^ a 15°C. Nous recommandons I'huilePfaffn° 280-1-120 144.
Enlever une fois par semaine la plaque frontale et huiler les paliers x et y (fig.2) graissant les douilles de la
barre a aiguille. De temps a autre, imbiber d'huile la bague de feutre de la barre du pied presseur.
I Antes de poner en marcha la maquina, controle siempre el nivel de aceite y, dado el caso, rellene el de-
posito a traves del orifico (vease flecha, fig. 1) con aceite hasta la raya superior de la mirilla. Utilice uni-
camente aceite de una viscosidad de 15,0mm^/seg. a 50°Cy una densidadde 0,865 g/cm® a 15°C.Re-
comendamos aceite Pfaff N° 280-1-120 144.
Para el engrase semanal de los cojinetes de la barra de aguja quite la placa frontal y llene de aceite los
cubitos sehalados en la fig. 2 con una x y con una y. El anillo de fieltro de la barra del prensatelas debe im-
pregnarse tambi6n, de vez en cuando, con aceite.
IControllare il livello dell'olio prime d'ogni messa in funzione e se necessario rabbocare con olio fino alia
marcatura superiore, attraverso ilforo (vederefreccia infigura 1). Impiegare soltantooliocon una visco-
sita di15,0 mmVs. a 50®C e una density di0,865 g/cm® a 15°C. Raccomandiamo olioRaff per macchi-
ne da cucire N" 280-1 -120 144.
Per I'oleatura settimanale del cuscinetti della barra d'ago, togliere la placca frontale eriempire le copette
contrassegnate in figura 2 con x e y. Imbevere d'olio, con I'occasione, anche Tanello di feltro accanto alia
barra premistoffa.
From the library of: Superior Sewing Machine & Supply LLC

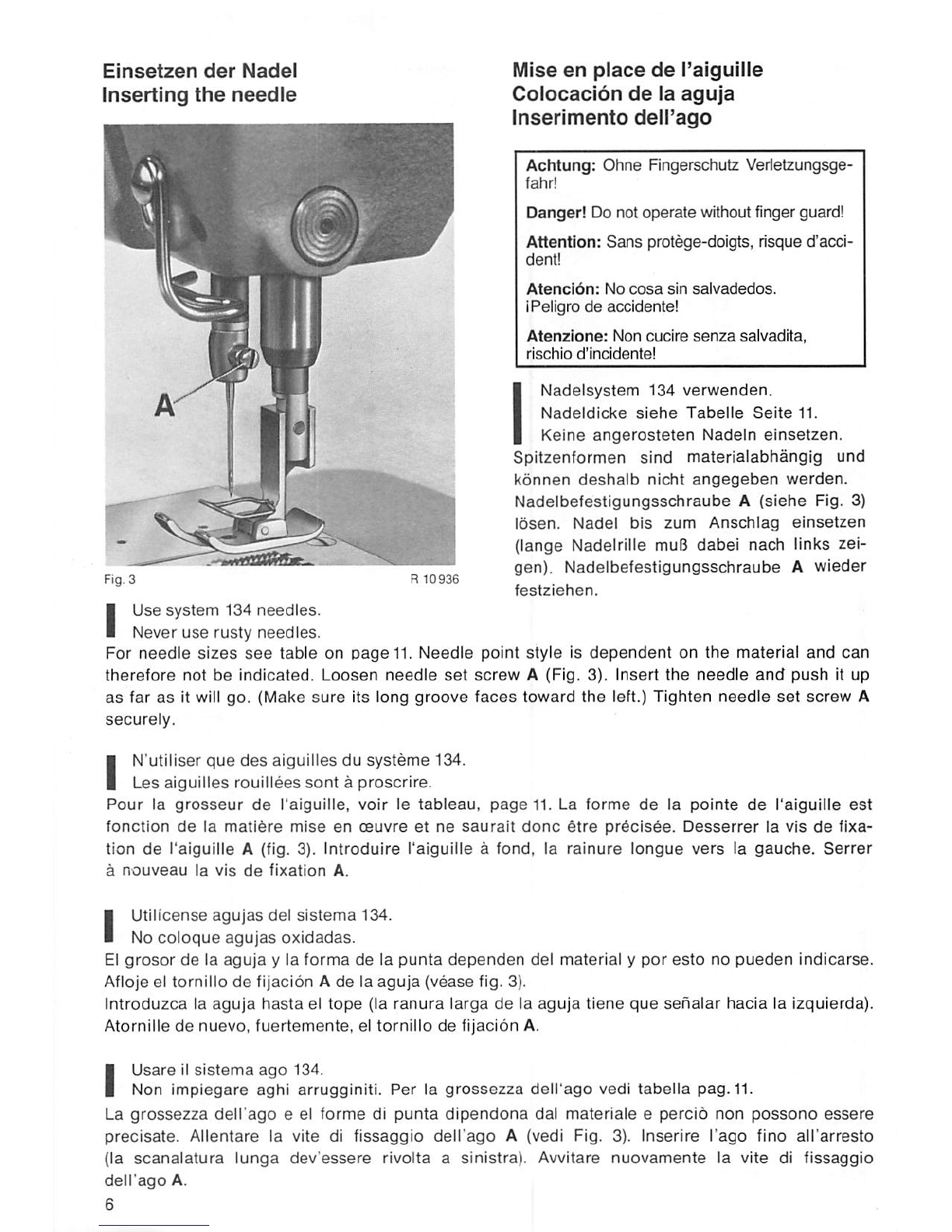

Einsetzen der Nadel
inserting the needle
Mise en place de I'aiguille
Colocaclbn de la aguja
Inserlmento dell'ago
Achtung: Ohne Fingerschutz Verletzungsge-
fahr!
Danger! Do not operate without finger guard!
Attention: Sans protege-doigts, risque d'acci
dent!
Atencl6n: No cosa sin salvadedos.
iPeiigro de accidentel
Atenzione: Men cucire senza salvadita,
rischio d'incidentel
INadelsystem 134 verwenden,
Nadeldicke siehe Tabelle Seite 11.
Keine angerosteten Nadein einsetzen.
Spitzenformen sind materialabhangig und
konnen deshaib nicht angegeben werden.
Nadelbefestigungsschraube A (siehe Fig. 3)
losen. Nadel bis zum Anschlag einsetzen
(lange Nadelrille muB dabei nach links zei-
gen). Nadelbefestigungsschraube A wieder
festziehen.
I Use system 134 needles.
Never use rustv needles. I Never use rusty needles.
For
needle sizes see table on cage 11. Needle point style Is dependent on the material and can
therefore not be indicated. Loosen needle set screw A(Fig. 3). Insert the needle and push it up
as far as it will go. (Make sure its long groove faces toward the left.) Tighten needle set screw A
securely.
IN'utiliser que des aiguilles du systeme 134.
Les aiguilles rouillees sont a proscrire.
Pour la grosseur de raigullle, voir le tableau, page 11. La forme de la pointe de raiguille est
fonction de ia matlere mise en ceuvre et ne saurait done etre prdcisee. Desserrer la vis de fixa
tion de I'aiguille A(fig. 3). Introduire Taiguille ^ fond, la rainure longue vers la gauche. Serrer
a nouveau la vis de fixation A.
IUtilicense agujas del sistema 134.
No coloaue aouias oxidadas. I No coloque agujas oxidadas.
Ei grosor de la aguja y la forma de la punta dependen del material y por esto no pueden indicarse.
Afloje el tornillo de fijacion A de la aguja (vease fig. 3).
Introduzca la aguja hasta el tope (la ranura larga de la aguja tiene que sehalar hacia la izqulerda).
Atornille de nuevo, fuertemente, el tornillo de fijacion A.
IUsare il sistema ago 134.
Non impiegare aghi arrugginiti. Per la grossezza dell'ago vedi tabella pag.11.
La grossezza dell'ago e el forme di punta dipendona dal materiale e percio non possono essere
precisate. Allentare la vite di fissaggio dell'ago A (vedi Fig. 3). Inserire I'ago fino all'arresto
(la scanalatura lunga dev'essere rivolta a sinistra). Avvitare nuovamente la vite di fissaggio
deli'ago A.
6
From the library of: Superior Sewing Machine & Supply LLC

Einfadein des Oberfadens
Threading the needle
Enfilage du fll superieur
Oberfaden nach Fig. 4 einfadein.
Die Positlonen 2-11
geben den Ablauf der
Fadeneinfadeiung an. Maschine ausschalten.
Beim Einfadein darauf achten, daf3 der Faden im-
mer von oben durch die drel Bohrungen der
Fadenfuhrung 2, von rechls zwischen die Span-
nung 3, von rechts iiber die Fadenanzugsfeder 4
und von links durch das Nadeldhr gefuhrt wird.
Faden ca. 6-7 cm durchzlehen.
Bei Maschinen mil Fadenab-
schneideinrichtung -900/.. _ __
Vorspannung gemaB neben- / ^
stehender Skizze einfadeini A
Achtung: Ohne Fadenhebei-
schutz Verletzungsgefahr! /
Enhebrado del hilo superior
Infilatura del flic superiore
Thread the needie as iiiustrated in Fig. 4.
Numbers 2-11 indicate the order of needle threading. Switch off the machine.
Make particularly sure the thread is led from top to bottom through the three holes of thread retainer 2, from
the right between the discs of tension 3, through the thread check spring 4 and from leftto right through the
needie eye. Puil abt. three inches of thread through the needle eye.
On machines with thread trimmer -900/. .lead the thread through the thread retainer as shown in the
drawing above.
Danger: Do not operate without take-up lever guard.
Enfiler ie fil d'aiguille seion la figure 4.
Les positions 2 a 11 jaionnent ies passages du fii. Mettre ia machine hors circuit. A i'enfilage, veiller d tou-
jours introduire Iefil
d'en haut dans les trois trousdu guide-fii 2, de ia droite entre ies disques de la tension 3,
de ia droite egaiement sous ie ressort contrdleur de fil4 et, de ia gauche, par ie chas de I'aiguiiie. Laisser
depasser 6 a 7 cm de fii.
Sur ies machines avec coupe-fil -900, enfiler la pretension comme sur Ie schema ci-dessus.
Attention: Sans protege reieveur de fil, risque d'accident!
Enhebre el hiio superior de acuerdo con la fig 4.
Las posiciones 2 a 11 indican el recorrido del hiio. Desconecte la maquina.
Notese que ei hiio debe ser conducido siempre desde arriba por los tres agujeros del guiahiios 2, desde la
derecha por entre ios piatilios tensores 3 y tambien desde la derecha por ei mueiie regulador del hilo 4 y,
finaimente, se enhebra la aguja desde la izquierda. Deje un cabo de hilo de 6 a 7 cm.
En maquinas con cortahiios automatico -900/.., enhebre el tensahilos previo conforme ai esquema
mostrado aquf.
Atenci6n: No cosa sin guardatirahiios. iPeiigro de accidente!
Infiiare iifilo superiore come si vede in figura 4.
Le posizioni
da 2 a 11 indicano ii percorso dell'infiiatura. Disinserire la macchina.
Neirinfiiature badare affinche ilfilo venga sempre guidato daii'aito attraverso i tre fori del guidafilo 2; da
destra, tra i due dischi di tensione 3; da destra attraverso la molla tendifilo 4 e da sinistra attraverso ia cruna
deii'ago. Tirare 11 capo del filo per circa 6-7 cm.
Da
macchine coi rasafiii -900/.., infiiare la pretensione come si mostra nelio schizzo.
Atenzione: Non cucire senza guardatirafilo, rischio d'incidente!
From the library of: Superior Sewing Machine & Supply LLC

Aufspulen des Unterfadens
Winding the bobbin
r
Den von der Garnroile kommenden Faden zuerst iiber die eingezeichneten Positionen (12, 13,
14) sowie im Uhrzeigersinn urn die Spuienfadenspannung (15) fiihren. Spule 16 auf Spindel 17
stecken und den Faden mil einigen Windungen, ebenfalls im Uhrzeigersinn, aufwickeln. Das
Einschalten geschieht bei iaufender Maschine durch NiederdrCicken des Schaltnockens a.
Die Fullmenge
der Spuie kann nach Losen der Befestigungsschraube b durch Verandern der
Hbheneinstellung des Schaltnockens a korrigiert warden. An der Randelscheibe (18) wird durch
Linksdrehen die Fadenspannung fester bzw. durch Rechtsdrehen loser (siehe Fig. 5).
Lead the thread from the spool down and through thread guides 12,13 and 14 and clockwise round
thread tension IS. Place bobbin 16 on spindle 17 and wind a few turns on it. again in a clockwise
direction. The
bobbin winder is engaged while the machine Is running by depressing stop latch a.
The amount of thread to be wound on the bobbin can be regulated by loosening screw b and
setting cam a higher or lower, as may be required. The thread tension is regulated by turning
thumb nut 18 clockwise for a looser tension or counter-clockwise for a tighter tension (Fig. 5).
From the library of: Superior Sewing Machine & Supply LLC

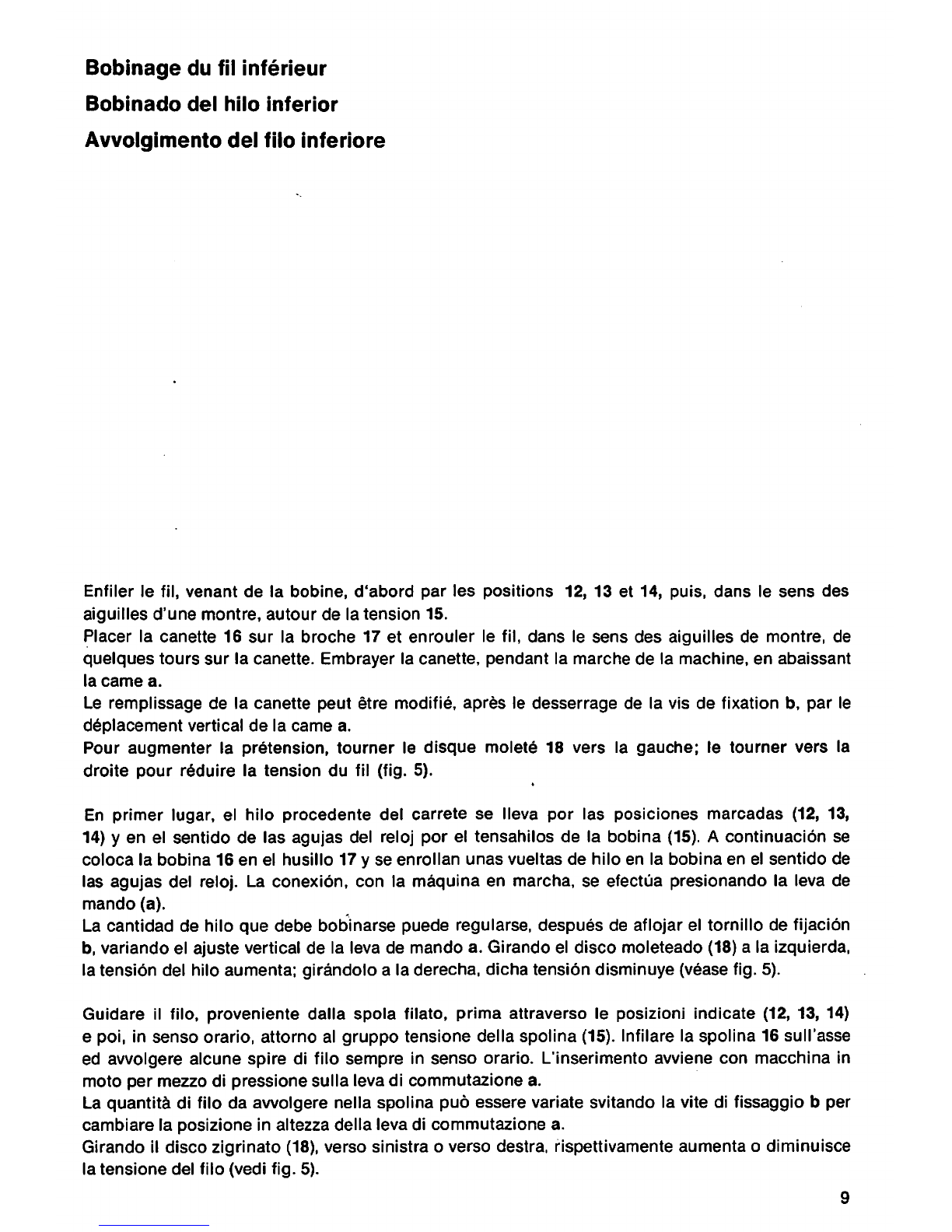

Bobinage du fil inferieur
Bobinado del hllo Inferior
Avvolglmento del file inferiore
Enfiler le fil, venant de la bobine, d'abord par les positions 12, 13 et 14, puis, dans le sens des
aiguilles d'une montre, autour de la tension 15.
Placer la canette 16 sur la broche 17 et enrouler le fil, dans le sens des aiguilles de montre, de
quelques tours sur la canette. Embrayer la canette, pendant la marche de la machine, en abaissant
la came a.
Le remplissage de la canette peut etre modifie, apres le desserrage de la vis de fixation b, par le
d^placement vertical de la came a.
Pour augmenter la pretension, tourner le disque molete 18 vers la gauche; le tourner vers la
droite pour r^duire la tension du fil (fig. 5).
En primer lugar, el hilo procedente del carrete se Neva por las posiciones marcadas (12, 13,
14) y en el sentido de las agujas del reloj por el tensahilos de la bobina (15). A continuacibn se
coloca la bobina 16 en el husillo 17 y se enrollan unas vueltas de hilo en la bobina en el sentido de
las agujas del reloj. La conexion, con la m^quina en marcha, se efectua presionando la leva de
mando (a).
La cantidad de hilo que debe bobinarse puede regularse, despues de aflojar el tornillo de fijacion
b, variando el ajuste vertical de la leva de mando a. Girando el disco moleteado (18) a la izquierda,
la tension del hilo aumenta; girandolo a la derecha, dicha tension disminuye (vease fig. 5).
Guidare il filo, proveniente dalla spola filato, prima attraverso le posizioni indicate (12, 13, 14)
e pel, in senso orario, attorno al gruppo tensione della spolina (15). Infilare la spolina 16 sull'asse
ed avvolgere alcune spire di filo sempre in senso orario. L'inserimento avviene con macchina in
moto per mezzo di pressione sulla leva di commutazione a.
La quantita di filo da avvolgere nella spolina pud essere variate svitando la vite di fissaggio b per
cambiare la posizione in altezza della leva di commutazione a.
Girando il disco zigrinato (18), verso sinistra overso destra, rispettivamente aumenta odiminuisce
la tensione del filo (vedi fig. 5).
9
From the library of: Superior Sewing Machine & Supply LLC

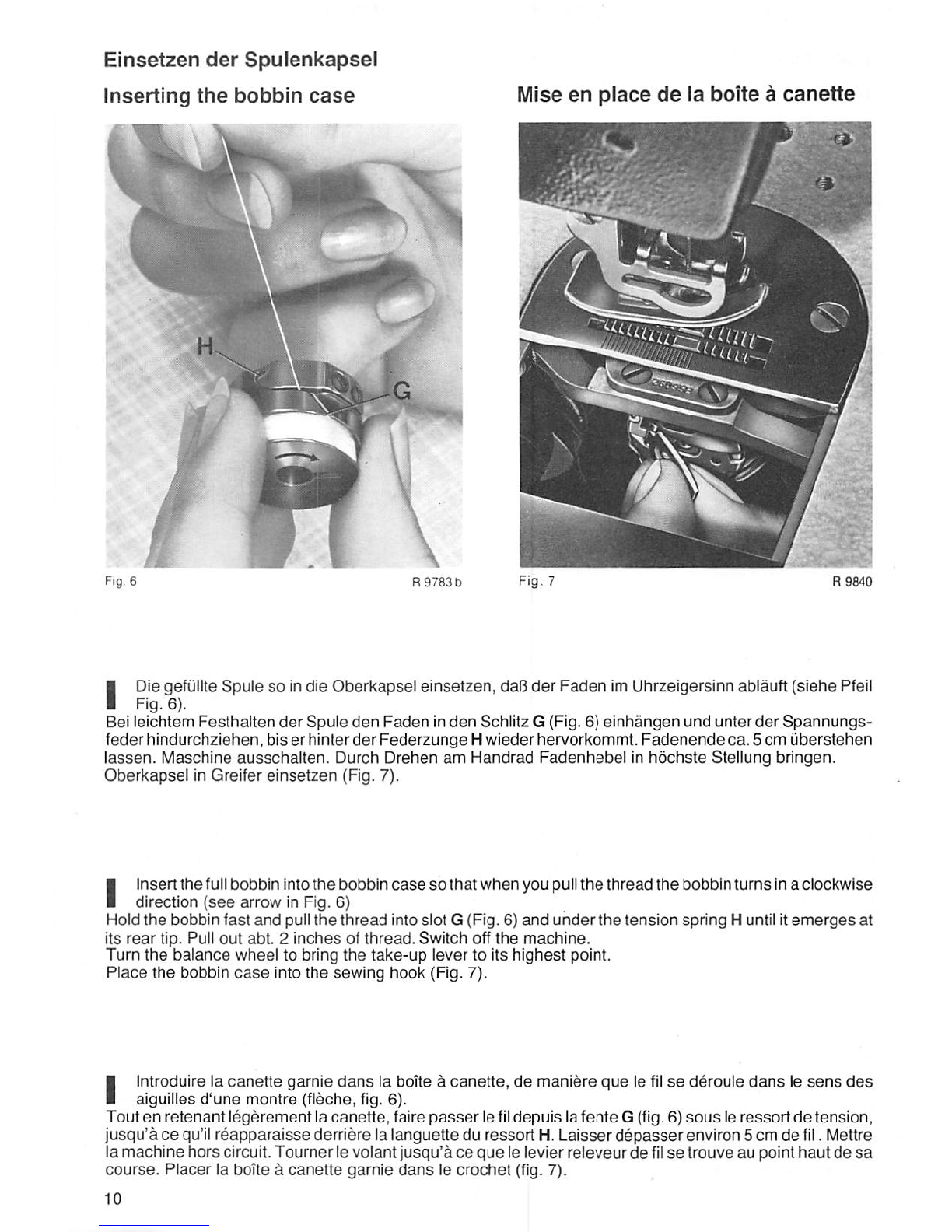

Einsetzen der Spulenkapsel
Inserting the bobbin case
MIse en place de la boite a canette
R 9783b Fig. 7
I Die gefullte Spule so in die Oberkapsel einsetzen, da(3 der Faden im Uhrzeigersinn ablaufl (siehe Pfeii
Fig. 6).
Bei
leichtem Festhalten der Spule den Faden in den Schlitz G (Fig. 6) einhangen und unter der Spannungs-
feder hindurchziehen, bis er hinter der Federzunge Hwiederhervorkommt. Fadenende ca. 5 cm iiberstehen
lassen. Maschine ausschalten. Durch Drehen am Handrad Fadenhebe! in hochste Stellung bringen.
Oberkapsel in Greifer einsetzen (Fig. 7).
(Insert the full bobbin into the bobbin case so that when you pull the thread the bobbin turns in a clockwise
direction (see arrow in Fig. 6)
Hold the bobbin fast and pull the thread into slot G (Fig, 6) and under the tension spring H until it emerges at
its
rear tip. Pull out abt. 2 inches of thread. Switch off the machine.
Turn the balance wheel to bring the take-up lever to its highest point.
Place the bobbin case into the sewing hook (Fig. 7).
Ilntroduire la canette garnie dans la boTte a canette, de manidre que le fil se d6roule dans le sens des
aiguilles d'une montre (fleche, fig. 6).
Tout en
retenanl legerement la canette, faire passer le fil depuis lafente G (fig.6) sous le ressort de tension,
jusqu'a ce qu'ilreapparaisse derriere la languettedu ressort H. Laisser depasser environ 5 cm de fil. Mettre
la machine hors circuit. Tourner le volant jusqu'a ce que le levier releveur de fil se trouve au point haut de sa
course. Placer la boTtea canette garnie dans le crochet (fig. 7).
From the library of: Superior Sewing Machine & Supply LLC

Colocacibn de la capsula de la bobina
Inserimento della capsula
ICoIoque la bobina llena en la capsula de forma que el hilo corra en el sentldo de las agujas del reloj
(vease flecha, fig. 6).
Sujetandollgeramente la bobina, enganche el hiloen la ranura G (fig.6) y pdselopor debajodel muelle ten
sor hasta que aparezca de nuevo por detrdsde la lengueta eldstica H,dejando que sobresalga unos 5 cm.
Desconecte la mdquina. Gire el volante hasta que la palanca tirahilosde halle en su posicion superior.
Introduzca la bobina llena en la capsula ycoldquela en el garfio (fig.7).
I La spolina plena va inserita nella capsula in modo che il filo scorra in sense orario (vedi freccia
fig. 6)
Tenendo leggermente la spolina, agganciare ilfilo nella fessura G (fig. 6) e tirarlo al di sotto della molla di
tensione fine a che non fuoriesce nuovamente dietro la linguetta della molla H. Tirare ca. 5 cm di filofuori.
Disinserire la macchina. Girando ilvolantino, portare iltendifilonella posizione piu alta. Mettere la spolina
piena nella capsula ed inserire nel chrochet (fig.7).

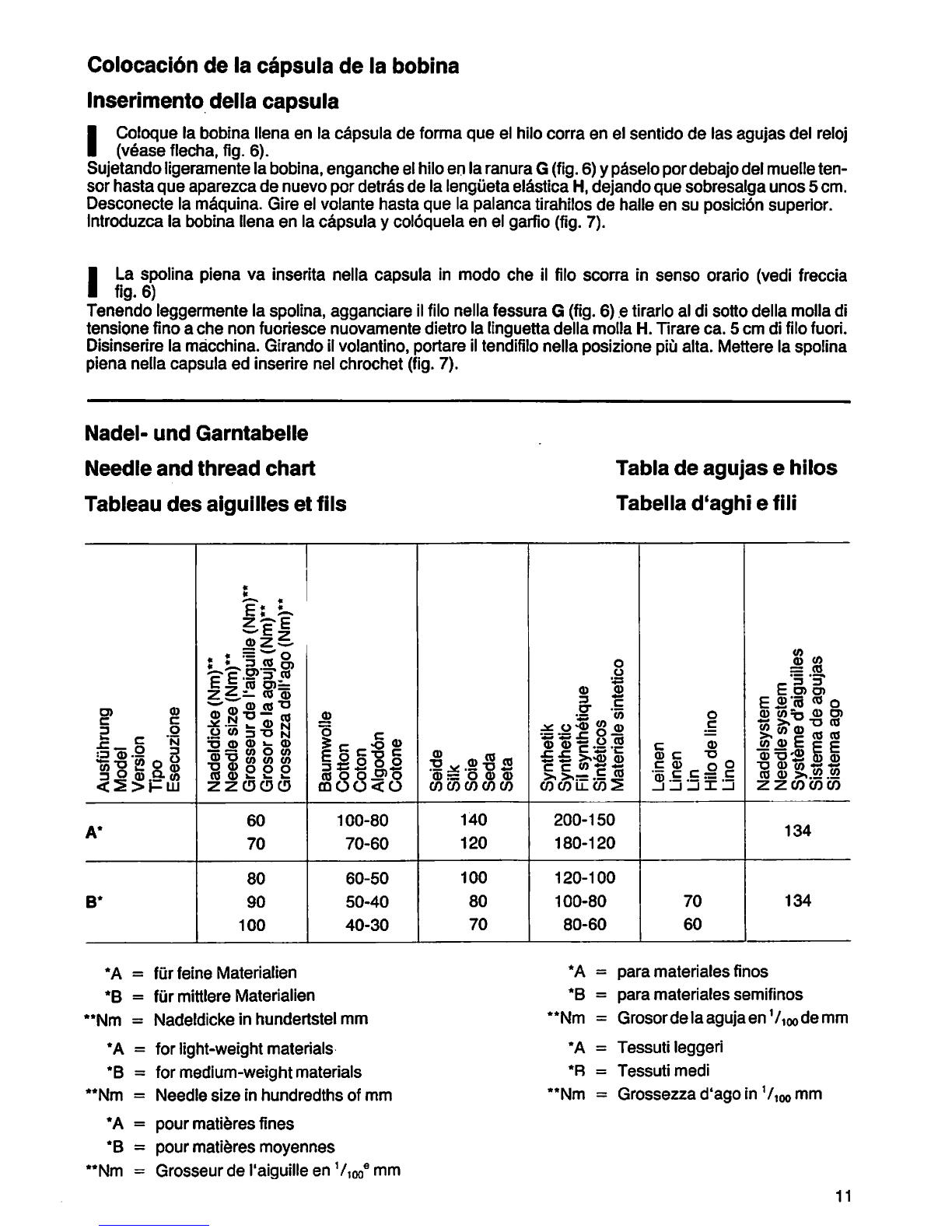

Nadel- und Garntabelle
Needle and thread chart
Tableau des aiguilles et flls
.C 5 N
^•§20©
3 5 © .9-«
<5>i-uj
A*
B*
EJ
z-c E
©zc:.
- S.-55.g>
.5*3 ©
© 0)=
.— © ©
© ffl "O
»- © N
3 N
© w ©
m o m
(/)</)(/)
2 2 o
000
zS
^ ©
N
o '</>
is 5
© XJ
•o ©
(0 ©
60
70
80
90
100
©
o c
5 c: .© ©
c 5 c ^ c
§ S o o o
© o o OJ o
m00<0
100-80
70-60
60-50
50-40
40-30
*A = fiir feine Materialien
*8 = fiir mittlere Materialien
*Nm = Nadeldicke in hundertstel mm
*A = for light-weight materials
*B = for medium-weightmaterials
*Nm = Needle size in hundredths of mm
•A = pour matidres fines
*8 = pour matidres moyennes
*Nm = Grosseur de I'aiguilleen V,oo® nrim
•o jc.2•§ iS
© ^ o © ©
to WCOOTW
140
120
100
80
70
Tabia de agujas e hllos
Tabella d'aghi e fill
o
© ©
3 c
rx
~ W
O '© o —
© ©^ y ©
C •.= -c
5 5 >..© ©
CO CO Li.0 S
200-150
180-120
120-100
100-80
80-60
C ©
© C T3
C © o o
© .£ .£ = .£
j X •
70
60
©
'S"
O)
© o
© c©
•o ©
© ©
E E
5 ©
OT OT
toco
E o)
5'©
©'b
© ©
© E
•o'S
© <0
© >.
zco
134
134
*A = para materiales finos
*B =
para materiales semifinos
*Nm =GrosordelaagujaenV,oodemm
*A = Tessuti leggeri
*R = Tessuti medi
"Nm = Grossezza d'ago in V,oo fnni
11
From the library of: Superior Sewing Machine & Supply LLC

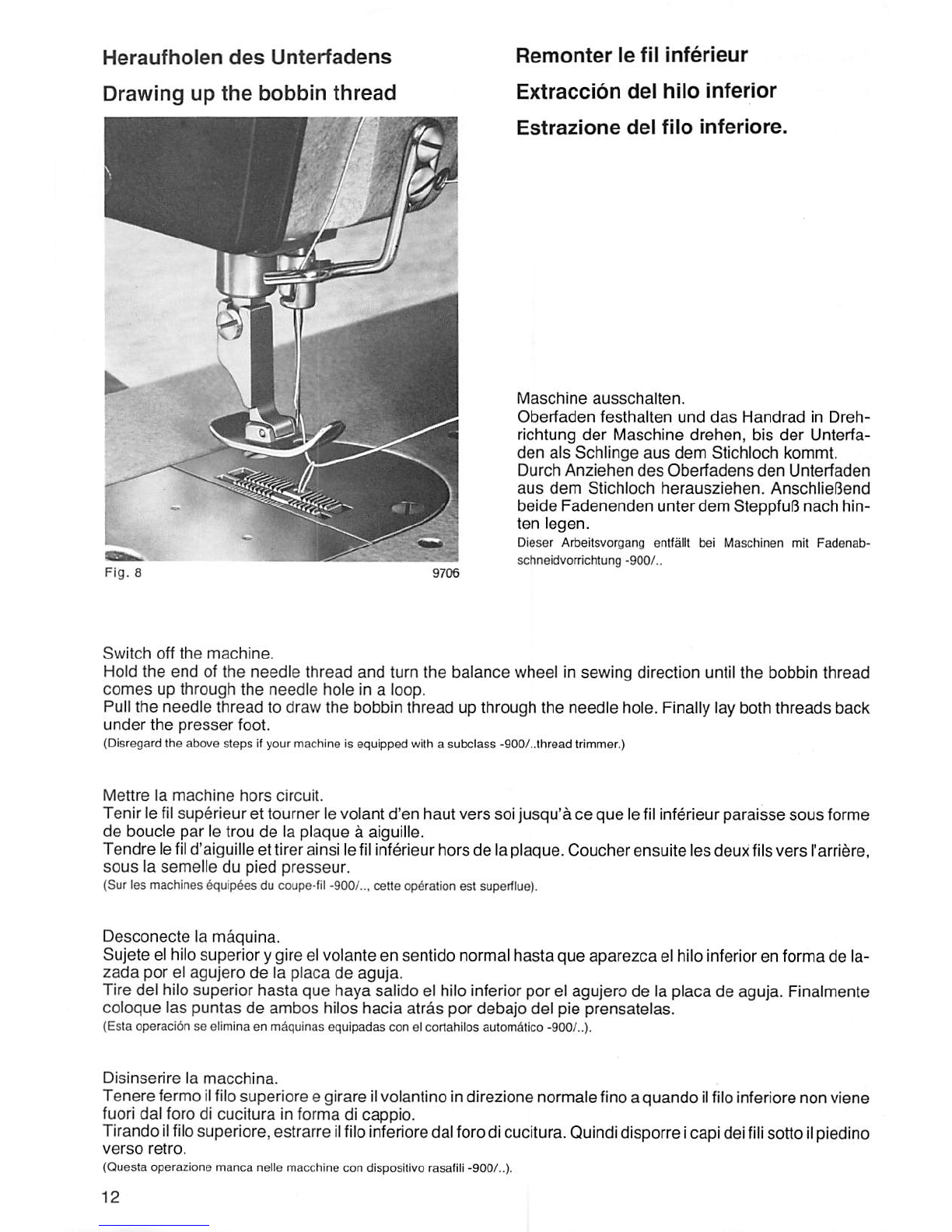

Heraufholen des Unterfadens
Drawing up the bobbin thread
Remonter le fil inferieur
Extraccibn del hilo inferior
Estrazione del filo inferlore.
Maschine ausschalten.
Oberfaden festhallen und das Handrad in Dreh-
richtung der Maschine drehen, bis der Unterfa-
den ais Schlinge aus dem Stichloch kommt.
Durch Anziehen des Oberfadens den Unterfaden
aus dem Stichloch herausziehen. AnschlieBend
beide Fadenenden unterdem SteppfuB nach hin-
ten legen.
Dieser Arbeitsvorgang entfallt bei Maschlnen mit Padenab-
schneidvorrichtung -900/..
Switch off the machine.
Hold the end of the needle thread and turn the balance wheel in sewing direction untilthe bobbin thread
comes up through the needle hole in a loop.
Pullthe needle thread to draw the bobbin thread up through the needle hole. Finally lay both threads back
under the presser foot.
{Disregard the above steps Ifyour machine is equipped with a sutxiass -900/..thread trimmer.)
Mettre ia machine hors circuit.
Tenir le fil superieur et tourner le volant d'en haut vers sol jusqu'^ ce que ie fil inferieur paraisse sous forme
de boucie par le trou de ia plaque a aiguille.
Tendre le fild'aiguille et tirer ainsi ie filinferieur hors de la plaque. Coucher ensuite lesdeuxfiis vers i'arri6re,
sous ia semeiie du pied presseur.
(Sur les machines ^uip^s du coupe-fil -900/... cette opdralion est superflue).
Desconecte la maquina.
Sujete el hilosuperior y gire el volante en sentido normal hasta que aparezca el hiloinferioren forma de ia-
zada por el agujero de ia placa de aguja.
Tire del hilosuperior hasta que haya salido ei hiloinferior por el agujero de la placa de aguja. Finalmente
coioque las puntas de ambos hilos hacia atrSs por debajo del pie prensatelas.
(Esta operacidn se elimina en m^quinas equipadas con el cortahilos automdtico -900/..).
Disinserire ia macchina.
Tenerefermo il fiio superiors e girare ilvolantinoindirezione normale finoa quando il fiio inferlorenonviene
fuori dal foro di cucitura in forma di cappio.
Tirandoil filo superiore, estrarre il filo inferloredalforodicucitura. Quindidisporre icapidei fill sotto ii piedino
verso retro.
(Questa operazione manca neiie macchine con dispositive rasafili -900/..).
From the library of: Superior Sewing Machine & Supply LLC

Regulieren der Fadenspannung
Regulating the thread tensions
Reglage de ia tension des fils
Regulacion de la tension del hilo
Regolazione delta tensione del filo
Nach rechts drehen; fester. Nach links drehen: loser
Turn rightfor a tighter tension. Turn leftfor a weaker tension.
Rotation ^ droite: tension plus forte. Rotation ^ gauche: tension plus falble.
Girando a la derecha: la tension aumenta. GIrando a la izquierda: la tension disminuye.
GIrando a destra: piu forte. Girando a sinlstra: piu leggera.
Ober-undUnterfadenspannungso aufeinanderabstimmen, daO diebeiden Fadenguteingezogensindund
die Verschlingung in der Mitte des Nahgutes erfolgt.
Regulate bothtensionsso thattheneedleand bobbin threads interlock inthecenterofthe material andthe
stitches are tightly set.
Reglerces tensions de manlere que les filssolent bien rentrds et se nouent dans I'ouvrage.
Latension de ambos hilostiene que estarregulada de talforma,que las puntadasqueden blenasentadasy
la lazada se forme dentro del tejido.
Regolare reciprocamente le tensloni superioree inferiore In modo che entrambi i fill sianoben tirati proprio in
centre del materlale da cuclre.
From the library of: Superior Sewing Machine & Supply LLC

Einstellen der Stichlange
Stitch length regulation
Reglage de la longueur du point
Regulacion del largo de puntada
Regolazione della lunghezza punto
Sperrblech Sp driicken und am Einstellrad St gewunschte Stichlange einstellen.
Zum Ruckwartsnahen Umschalttaste T betatigen (siehe Fig. 11).
Press in locking lever Sp and turn control St to desired stitch length.
To sew in reverse, operate finger-tip control T (see Fig. 11).
Appuyer sur le verrou Sp et tourner le disque de reglage Stjusqu'^ ce que soit obtenue la longueur
de point desir^e.
Pour la couture en arri^re, abaisser le levier T (fig. 11).
Presione la chapa de btoqueo Spy gire el disco regulador St hasta obtener el largo de puntada
deseado.
Para coser en retroceso presione simplemente la paianca para inversion de costura T (fig.11).
Premere il lamierino di
sbarramento Sp e inserire sul volantino di regolazione St la lunghezza di
punto desiderata.
Per la cucitura in retromarcia azionare ii tasto di commutazione T (vede fig. 11).
From the library of: Superior Sewing Machine & Supply LLC

Anheben des StoffdriickerfuBes
Lifting the presser foot
Relevage du pied presseur
Elevacidn del pie prensatelas
Solievamento del piedino
premistoffa
Zum Anheben des Stoffdruckerfu3es Kniehebel nach rechts drucken. Zum Umiegen des Oberteils Maschi-
ne ausschalten, den Kniehebel mit einem kleinen Ruck nach vorn abziehen. Beim Einschieben darauf
achten, daB der Bolzen v in die Nut der Kuppiungsmuffe qeingreift (slehe Fig. 12).
Raisethe presser foot bypressingthe knee lever to the right.To tiltback the sewing head, switch offthe ma
chine, pullthe knee lever sharply towards the front. When mounting the knee lever make
sure that pin v en
ters the groove in coupling sleeve q (see Fig, 12).
Dugenou, pousser la genouillere vers la droite pour lever le pied presseur. Avantde coucherla tete de ma
chine, mettre la machine hors circuit,enleverla genouillere d'un leger coup
sec vers I'avant. En remettant la
genouillere en place, veilier a ce que le boulon v
s'engage dans la rainure du manchon q (fig. 12).
Para elevar el pie prensatelas presione lapalanca de rodillahacia la derecha. Antes de inclinarla miiquina
hacia atras, desconectela, yquitelapalancade
rodilla tirandodeellahacia adelante. Al introducirla, cufdese
de que el perno v encaje en la muesca del manguito de acoplamiento q (vease fig. 12).
Per ilsolievamento del piedinopremistoffa, premere verso destra la ginocchieila. Disinserirela macchina
Per ilribaltamento dellatesta tirareunpo'inavantilapredettaginocchieila. Nella spinta,badare che ilbullo-
ne Vsi inserisca nella scanalatura del manicotto d'innesto q (vedi fig. 12).
From the library of: Superior Sewing Machine & Supply LLC

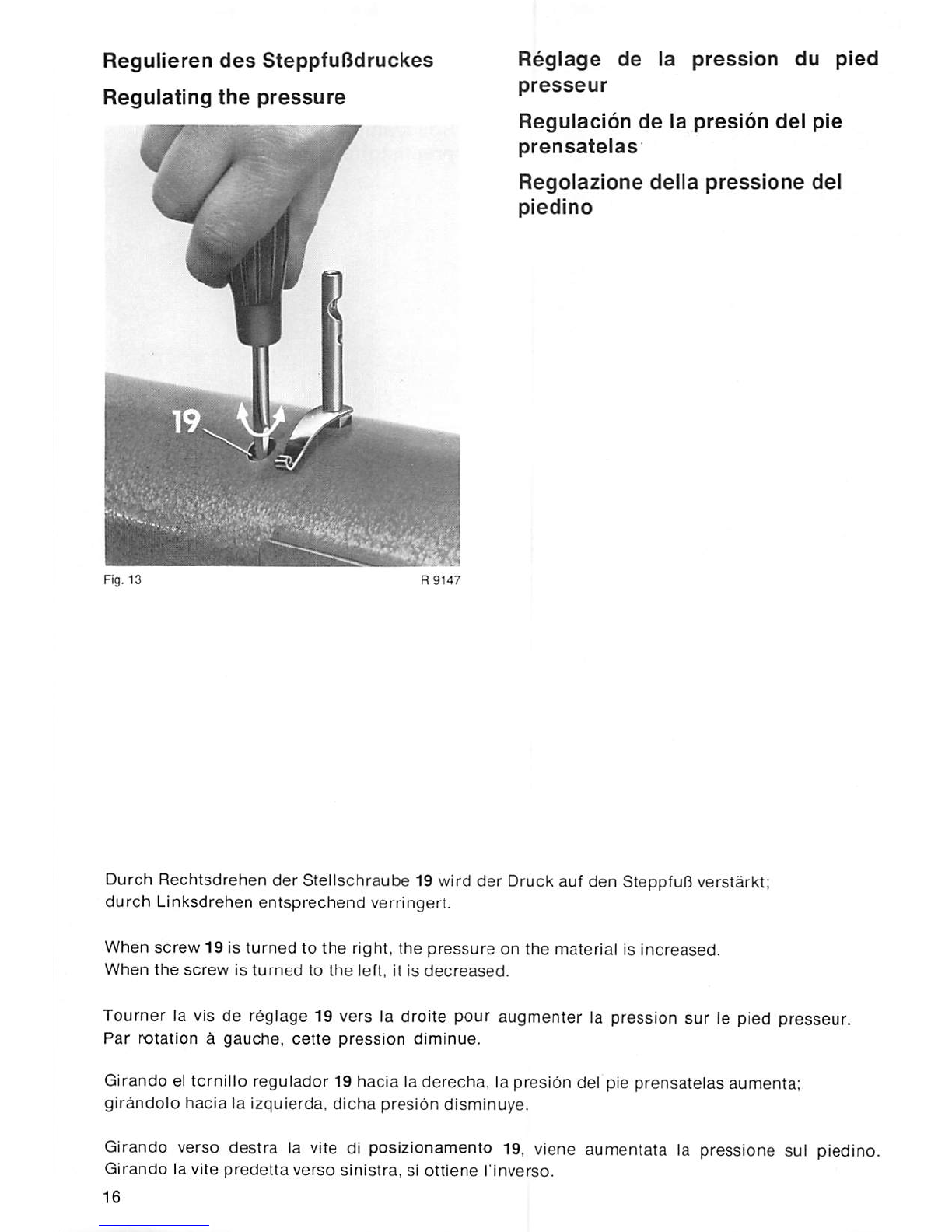

Regulieren des SteppfuQdruckes
Regulating the pressure
Reglage de la pression du pled
presseur
Regulaclon de la preslon del pie
prensatelas
Regolazlone della pressione del
piedino
Durch Rechtsdrehen der Stellschraube 19 wird der Druck auf den SteppfufJverstarkt;
durch Linksdrehen entsprechend verringert.
When
screw 19 is turned to the right, the pressure on the material is increased.
When the screw is turned to the left, it is decreased.
Tourner la vis de r6glage 19 vers la droite pour augmenter la pression sur le pied presseur.
Par rotation a gauche, cette pression diminue.
Girando el tornillo regulador 19 hacia la derecha, la presion del pie prensatelas aumenta;
girandolo hacia la izquierda. dicha presion disminuye.
Girando verso destra la vite di posizionamento 19, viene aumentata la pressione sul piedino.
Girando la vite predetta verso sinlstra, si ottiene I'inverso.
From the library of: Superior Sewing Machine & Supply LLC

Kantenbeschneideinrichtung '731/01
Edge trimmer -731 /01
Disposltif a raser les bords -731/01
DIsposltlvo recortador -731/01
DIspositivo tagllamarglnl -731/01
Taste 1 nach unten drucken: Schneideinrichlung eingeschaltet. Taste 1 nach oben drucken: Schneidein-
richtung ausgeschaltet. Achtung: Nicht indas laufende Messer greifen,Verletzungsgefahr!
Messer auswechsein
Motor undSchneideinrichtung ausschalten. Schrauben 2 Ibsenund Messer auswechsein; das Messersoil
imunteren Umkehrpunktca. 1 mm unter der Gegenschneide stehen (slehe Kreis).
Push control 1 down: The trimmer is engaged. Push control 1 up: The trimmer is disengaged.
Danger! Keep fingers away from moving knife!
Changing the knife
Switchoffthe motorand the edge trimmer. Loosenscrew 2 and change the knife. Whenthe knifeis at its
lowestpoint,itshould be positioned abt. 1 mm belowthe stationary cutting edge (see encircled view).
Abaisser la touche 1; couteau embraye. Pousser la touche 1 vers le haut: couteau debraye.
Attention: Ne pas mettre la main
dans le couteau en action. Risque d'accidenti
Echange du couteau
Arreterle moteur et debrayer le couteau. Desserrer la vis 2 et sortir le couteau. Lecouteau neuf devra, en
position basse, se trouvera environ 1 mmplus bas que le contre-couteau (voir cercle).
Pulsando la palanca 1hacia abajo, el dispositivo recortador se conecta: puls^ndola hacia arriba, se des-
conecta. Atencibn: No acerque la mano a la cuchilla en marcha. Peligro de accidente!
Camblo de la cuchilla
Desconecte el motory eldispositivo recortador. Afloje los tornillos 2 ycambielacuchilla. Lanuevacuchilla
debera quedar, en el punto muerto Inferior, a 1 mm aprox, pordebajode lacontracuchilla (v. cfrculo).
Per inserire il dispositivo tagliamargini, premere il tasto 1 verso il basso; per disinserirlo, premerlo verso 11
alto, Atenzlone: Non toccare il coltello funzionante, rischio d'incidente!
Camblo del coltello
Disinserire il motore'ed il dispositivo tagliamargini. Allentare le viti 2e camblareil coltello. Cuando il nuevo
coltello si trovi nel punto mortoinferiore, dovra restare ca. 1 mmsotto il controcoltello (vedi circolo).
From the library of: Superior Sewing Machine & Supply LLC

Funktlonen der Tretplatte(n) und Schalter
Functions of pedal(s) and switch
ii
Nahen bis zur max. Stichzahi: Betatigen der Tretplatte bis Stellung 1.
Ruhestellung: Zurucknehmen der Tretplatte von Steflung 1 bzw. 2 Oder3 in 0.
Nahfaden abschneiden (-300/..): Ruckwartsbetatigen der Tretplatte bis Stellung 3.
NahfuB anheben (-910/..): Ruckwartsbetatigen der Tretplatte bisStellung2 Oder3,auBerdem beientspre-
chender Stellung
des Kippschalters am Steuerkasten bei jeder Nahunterbrechung (Stellung 0).
Riickwartsnahen bzw. Verriegein (-911/..): Betatigen beider Tretplatten nach vorn in Stellung 1 und 4
(-911/01). Driicken der Handtasteam Maschinenkopf und Betatigen der rechtenTretplatte bis Stel
lung 1 (-911/03;/05).
Automatlsches Verriegein am Nahtanfang bzw. Nahtende (-911/15;/17;/35;/37 und /95): Betatigen
der Tretplatte nach vorn in Stellung 1 bzw. nach hinten in Stellung 3.
Zwischenverrlegein Innerhalb der Naht (-911/35;/37;/95): Betatigen der Tretplatte nach vorn in
Stellung 1 und Driicken der Handtaste am Maschinenkopf.
Sewing up to max. speed: Press the pedal to position 1.
Rest position: Depress the pedal from position 1,2, or 3, to 0.
Cutting the sewing threads (-900/..): Press the pedal backwards to position 3.
Lifting the presser foot (-910/..): Press the pedal backwards to position 2, or 3; it is also lifted at the
corresponding position ofthe toggle switch on the control box at each sewing interruption(position0).
Reverse sewing or backtacking (-911/..): Press both pedalsto positions 1 and 4 (-911/01). Press knuckle
switch on machine head and
press right pedal to position 1 (-911/03/05).
Automaticbacktackingat beginningand end of seam (-911/15/17/35/37/95): Presspedalforwardsto
position 1, or backwards to position 3.
Intermediatebacktackingwithin seam (-911/35/37/95): Press pedal forwardsto position1, and actuate
knuckle switch on machine head.
18
From the library of: Superior Sewing Machine & Supply LLC

Functions des p^dales et des Interrupteurs
Funclones de Ids pedales e Interruptores
Funzioni del pedal! e del interruttore
Couture jusqu'd la Vitesse maximale: Abaisser la p6dale en position 1
Position de repos: Faire revenir la p§dale des positions 1,2 ou 3 en position 0.
Coupe des fiis (-900/..): Talonner la pSdale en position 3.
Reievage du pied (-910/. .):Talonner la pedaleen position 2 ou 3. De plus, suivant la positionde 'interrup-
teur ^ bascule de la bofte du moteur, k
chaque interruption de couture (position 0).
Couture en marche arridre et points d'arrdt (-911/..): Abaisser les deux pedales en position 1 et 4
(-911/01). Appuyer
sur le manocontact sur la tete de la machine et abaisser la pedale droite en position 1
(-911/03;/05).
Bridage automatique au ddbut et d la fin de la couture (-911 /15;/17;/35;/37 et /95): Abaisser la pedale
en position 1 ou la talonner en position 3.
Arrdts intermddiaires (-911 /35;/37;/95): Abaisserla pedaleen position 1 et agir sur le manocontact sur la
tdte de la machine.
Costura hasta la velocldad maxima: Pise el pedal hasta la posicidn 1.
Posicidn neutra: Hag§ volver el pedal de la posicidn 1,2 6 3 a la posicidn 0.
Corte de los hilos (-900/..): Pise el pedal hasta la posicidn 3.
Eievacidn del prensatelas (-910/..): Pise el pedal hasta la posicidn 2 d 3. Elprensatelas se eleva ademds,
siempre que el interrupter basculante de la caja de mandos se halle en la posicidn correspondiente, cada
vez que se interrumpa la costura (posicidn 0).
Costura en retroceso o rematado (-911/..): Con -911 /01: pise los dos pedales hasta las posiciones1 y4.
Con
-911/03 6 /OS:pulse el microrruptor en la cabeza de la mdquinay pise el pedal derecho hasta la posi
cidn 1.
Rematado automdtico ai comienzo y ai final de ia costura (-911/15,/17,/35,/37 y /95): Pise el pedal
hasta la posicidn 1 d 3.
Rematado intermedio (-911/35,/37 y /95): Pise el pedal hasta la posicidn 1 y pulse el microrruptor en la
cabeza de la mdquina.
Cucitura fina alia velocity massima: Abbassare il pedale tino alia posizione 1.
Posizione di riposo: Mettere indietroel pedaledalle posizioni1^2 oppure 3 alia posizione0.
Taglio dei fill (-900/..): Abbassare ilpedale fine alia posizione 3.
Solievamento dei piedino (-910/..): Abbassare ilpedalefine alia posizione2oppure 3. II piedino viene al-
zato
anche ad ogni interruzione della cucitura (posizione 0) secondo la posizione deirinterruttore situate
nella cassa di comando.
Cucitura indietro o fermatura deiia cucitura (-911 /..): Con (-911 /01) abbassare entrambi le pedail alia
posizione 1 e 4. Con
(-911/03, /OS) premere il tasto manuale nella testa della macchina ed abbassare il
pedale destro'fino alia posizione 1.
Fermatura automatica ai Inizio ed ai fine deiia cucitura (-911/1S;/17;/3S;/37e/9S): Abbassare il pedale
fine alia posizione 1 oppure fine alia posizione 3.
♦
Fermature intermedia deiia cucitura (-911/3S,/37,/9S): Abbassare II pedale fine alia posizione 1 e
premere il tasto manuale nella testa della macchina.
19
From the library of: Superior Sewing Machine & Supply LLC

Riemenschutz
Belt guard
Garde-courroie
Guardacorreas
Copricinghia
Achtung: Nicht ohne Riemenschutz betreiben,
Unfallgefahr!
Danger! Do not run machinewithout beltguard!
Attention: Ne pas faire marcher sans garde-
courroie. Risque d'accidenti
Atencibn: No ponga la maquinaen marcha sin
guardacorreas. iPeligrode accidente!
Attenzlone: Non far funzionare la macchina
senza guardacinghia, rischio d'incidente!
Maschine ausschalten. Riemenschutz wie folgt anschrauben:
Linke und rechte Schutzhaifte mit ihren Schlitzen hinter die Kbpfe der Befestigungsschrauben a1 und a2
schieben (siehe Fig. 15). Distanzhulse c auf die Befestigungsschraube d stecken und die Schraube d indie
Gewindebohrung d1 eindrehen. Unter Beachtung, daf} die Lasche c1 hinter den Schlitz b3 und vor die
Distanzhulse c kommt, den Riemenschutz ausrichten und die Schrauben d, a1 und a2 test anziehen.
Switch off the machine. To screw on the belt guard, proceed as follows:
Attach
the right and left belt guard sections so that screws a1 and a2 enter the appropriate slots in the back
wall of the belt guard (Fig. 15). Push spacing sleeve c onto screw d and screw this screw into hole d1 a few
turns. Make sure lug c1 is positioned behind slot b3 and infront of spacing sleeve c, align the belt guard and
tighten screws d, a1 and a2 securely.
Mettre la machine hors circuit. Monter le garde-courroie superieur comme suit:
Mettre en place les deux parties du garde-courroie en en engageant les fentes derriere les tetes des vis a1
et a2 (fig. 15).
Placer la douille d'ecartement c sur la vis d et visser celle-ci dans le trou taraude d1.
En veillant ^
ce que la languette c1 prenne appui derriere la fente b3 et devant la douille c, ajuster le garde-
courroie et serrer les vis d, a1 et a2.
Desconecte la maquina. El guardacorreas se coloca yatornilla de la forma siguiente:
La mitad izquierda y derecha del guardacorreas se introducen con sus ranuras detras de lascabezas de los
tornillos de fijacibn a1 y a2 (vease fig. 15). Se introduce el mangiuto distanciador c sobre el tornillo de fija-
cion d y
se atornilla 6ste en el agujero roscado d1.
Teniendo cuidado de que la oreja c1 queda detras de la ranura b3 y delante del manguitodistanciadorc, se
alinea el guardacorreas y se aprietan los tornillos d, la y a2.
Disinserire la macchina. Awitare il copricinghia come segue:
Spingere le meta sinistrae destra della protezionecon le lorofessure dietro le teste delle viti difissaggio a1 e a2
(vedi fig. 15). Infilare la boccola distanziatrice c sulla vite di fissaggio d ed awitare questa nel foro filettato
d1.
Facendo attenzione che la fascetta c1 arrivi dietro la fessura b3 e davanti la boccola distanziatrice c,
posizionare ilcopricinghia e stringere le vitid, a1 e a2.
From the library of: Superior Sewing Machine & Supply LLC
