Pfannenberg Quadro LED-HI 3G/3D User manual

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 1 / 8 086200013
de
en
fr
it
ru
Schutzvermerk nach DIN ISO 16016 beachten!
Originalsprache
Inhalt
1. Bestimmungsgemäße Verwendung..............................................................................................................1
2. Lieferumfang....................................................................................................................................................1
3. Abmessungen..................................................................................................................................................2
4. Technische Daten....................................................................................................................................2
4.1 Allgemein...............................................................................................................................................2
4.2 Elektrische Kenndaten AC-Version und 230 V DC...............................................................................3
4.3 Elektrische Kenndaten DC-Version.......................................................................................................3
5. Normenkonformität/ Kennzeichnungen........................................................................................................4
6. Inbetriebnahme................................................................................................................................................5
6.1 Sicherheitshinweise...............................................................................................................................5
6.2 Montage und Installation.......................................................................................................................6
7. Wartung, Service, Instandhaltung.................................................................................................................8
8. Außerbetriebnahme, Demontage und Entsorgung......................................................................................8
1. Bestimmungsgemäße Verwendung
Multifunktionsleuchten der Type Quadro LED-HI-3G/3D sind für die optische Signalisierung von z.B. Gefahrzu-
ständen oder für die Zustandsanzeige von Maschinen und Anlagen bestimmt. Die Lichtsignale werden durch
LEDs mit hoher Lebenserwartung und robusten mechanischem Aufbau erzeugt.
Die Leuchten sind für den Einsatz in explosionsgefährdeter Umgebung der Zone 2 gemäß EN 60079-10-1 und
Zone 22 gemäß EN 60079-10-2 geeignet. Die Leuchten können für Gase der Temperaturklassen T1, T2, T3,
T4, T5 und T6 eingesetzt werden.
Die Leuchten können ebenfalls in Umgebungen mit nichtleitenden Stäuben eingesetzt werden. Eine Oberflä-
chentemperatur des Gehäuses von 80°C wird nicht überschritten.
Die Geräte nur in unbeschädigtem Zustand innerhalb der spezifizierten Kenndaten betreiben.
Die Geräte sind für den Einsatz im Innen- und Außenbereich geeignet und nur für die ortsfeste Montage be-
stimmt.
2. Lieferumfang
Der Lieferumfang besteht aus:
1x Signalgerät
1x Satz Befestigungslaschen
1x Kurz-Betriebsanleitung
1x CE-Erklärung

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 2 / 8 086200013
de

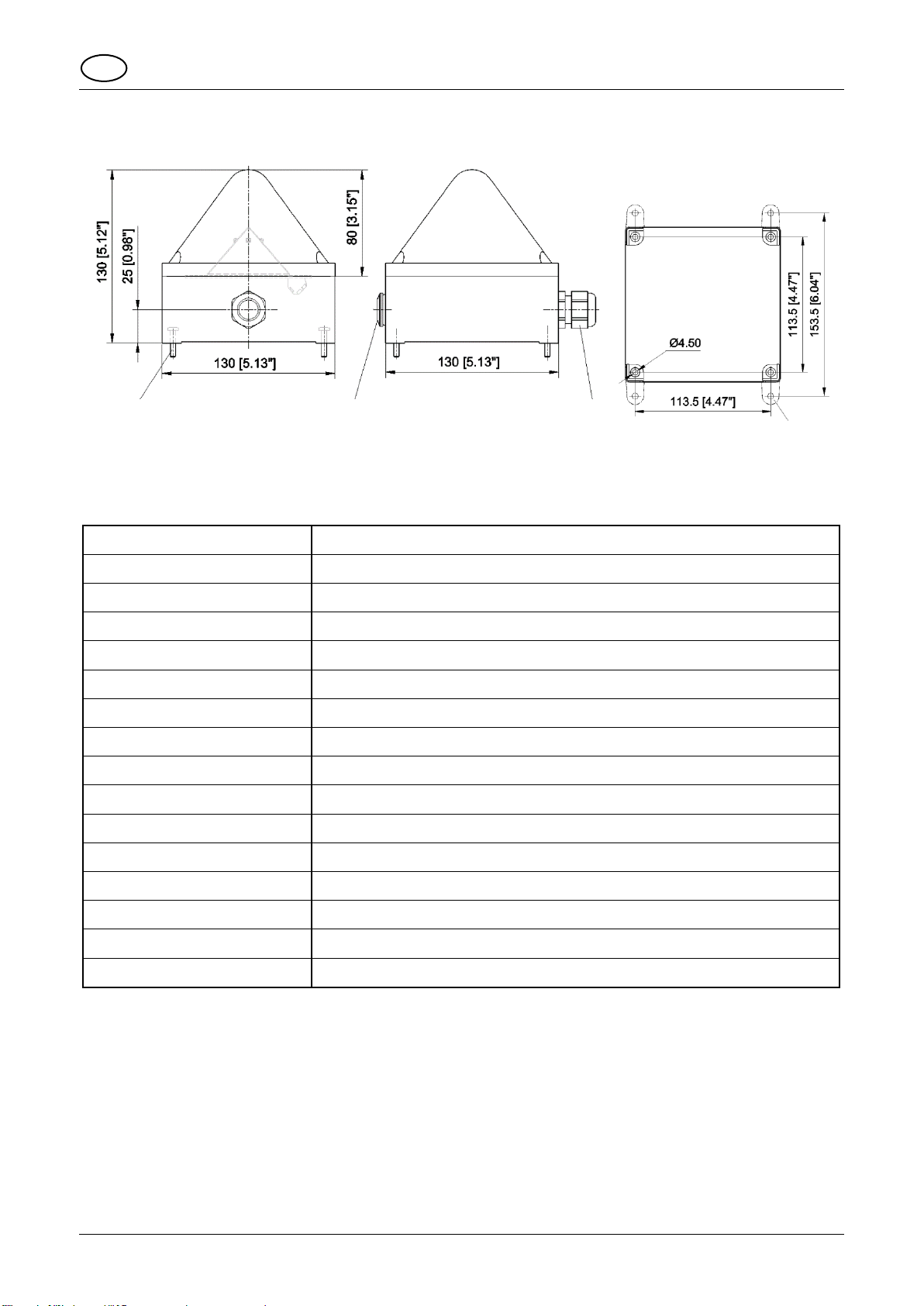

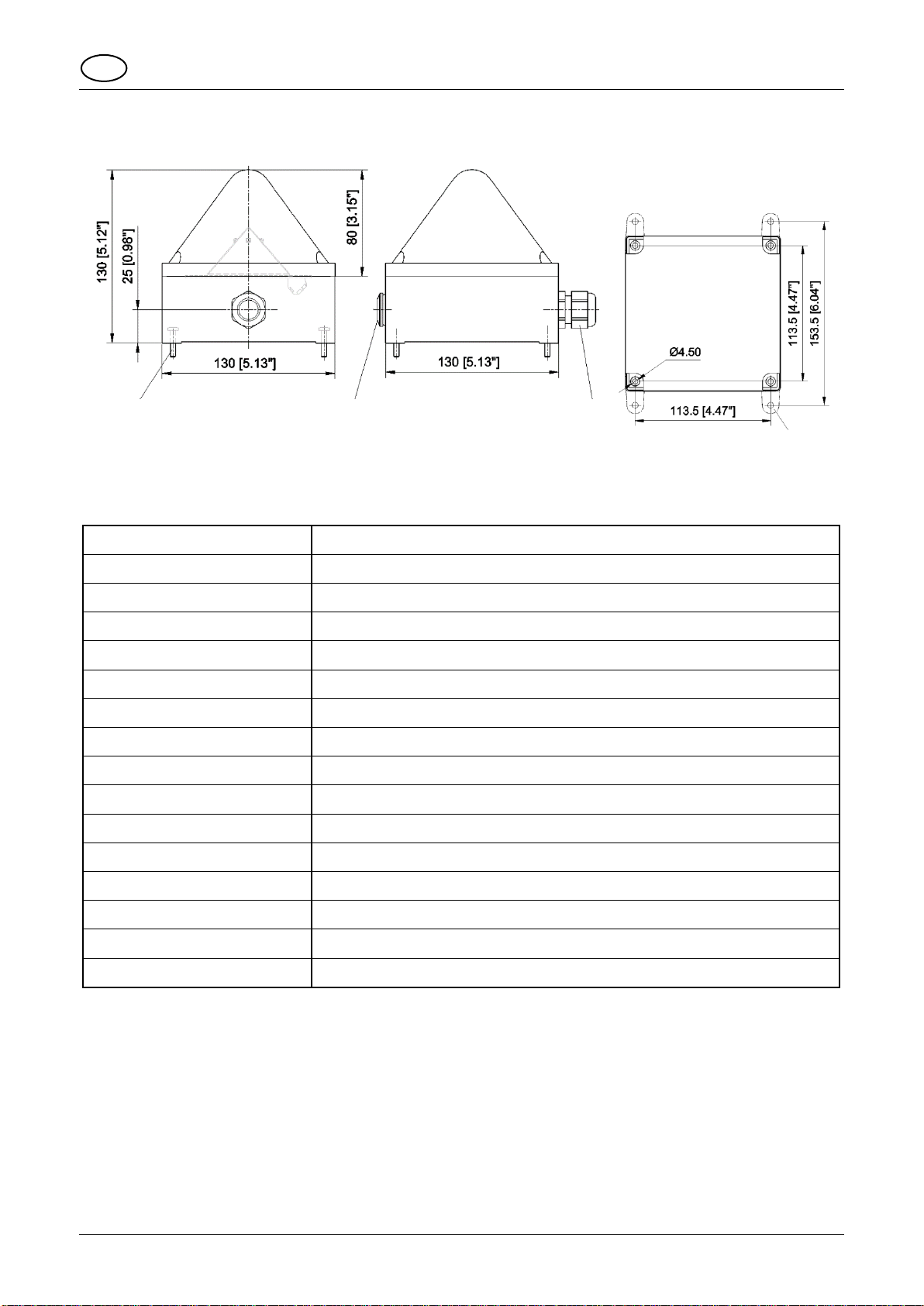

3. Abmessungen
Bohrbild; Ansicht von unten
Befestigungslasche
Montageschraube
z.B. M4x20
Verschluss-
schraube
M20x1,5
Kabelverschrau-
bung M20x1,5
4. Technische Daten
4.1 Allgemein
Lichtstärke *
max. 75 cd (Blondel + Rey)
Leuchtmittel
4 Hochleistungs-LEDs
Lebensdauer
> 50 000h
Einschaltdauer
100 %
Schutzart
IP 66/67 (EN 60529)
Schlagfestigkeit
IK 08 (EN50102)
Schutzklasse
II
Betriebstemperatur
- 20 °C .... + 55 °C (T6)
Lagertemperatur
- 40°C…+ 70°C
Max. rel. Luftfeuchte
90%
Kabeleinführung
2x M20 x1,5
Anschlussklemmen
Federzugbügel 0,13 - 2,5mm²
Gehäusematerial
Polycarbonat (PC) lichtgrau, RAL 7035
Haubenmaterial
Polycarbonat (PC)
Einbaulage
beliebig
Haubenfarben
klar, weiß, gelb, orange, rot, grün, blau
* Die Lichtstärke kann sich je nach Haubenfarbe und Betriebsart reduzieren.

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 3 / 8 086200013
de
4.2 Elektrische Kenndaten AC-Version und 230 V DC
Bemessungsspannungsbereich
115 V –230 V AC
115 V –230 V DC
Arbeitsspannungsbereich
90 –253 V AC
90 –253 V DC
Bemessungsfrequenz
50/ 60 Hz
--
Be-
messungs-
strom RMS
[mA]
Klar, weiß,
gelb, grün, blau
Rot, orange
Klar, weiß,
gelb, grün, blau
Rot, orange
115 V
230 V
115 V
230 V
115 V
230 V
115 V
230 V
Blitzlicht 0,1 Hz
30
30
25
25
18
17
16
15
Blitzlicht 0,5 Hz
50
40
40
35
29
20
26
17
Blitzlicht 0,75 Hz
65
50
50
40
36
25
30
19
Blitzlicht 1 Hz
75
55
55
45
40
30
35
22
Blitzlicht 2 Hz
100
75
75
55
60
35
40
25
Blinklicht 1 Hz
50
45
48
40
20
16
17
14
Blinklicht 2 Hz
50
45
48
40
20
16
17
14
Dauerlicht
70
65
65
55
25
19
20
17
4.3 Elektrische Kenndaten DC-Version
Bemessungs-
spannungsbereich
12 V –48 V DC
Arbeitsspannungs-
bereich
11 V –60 V DC
Spannungsbereich
Steuereingänge
11 V –60 V DC
Bemessungsstrom
RMS
[mA]
Klar, weiß, gelb, grün, blau
Rot, orange
12 V
DC
24 V
DC
48 V
DC
12 V
DC
24 V
DC
48 V
DC
Blitzlicht 0,1 Hz
105
55
30
100
45
25
Blitzlicht 0,5 Hz
230
120
60
215
100
55
Blitzlicht 0,75 Hz
270
140
75
265
120
65
Blitzlicht 1 Hz
320
165
85
305
165
60
Blitzlicht 2 Hz
450
230
120
430
200
90
Blinklicht 1 Hz
280
155
80
260
135
70
Blinklicht 2 Hz
280
155
80
260
135
70
Dauerlicht
390
220
110
360
195
100

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 4 / 8 086200013
de
5. Normenkonformität/ Kennzeichnungen
Normenkonformität: Richtlinie 2014/34/EU (ATEX)
(Explosionsschutz) EN 60079-0: 2012 + A11:2013
EN 60079-15: 2010
EN 60079-31: 2014
Kennzeichnung: II3G Ex nRc IIC T6 (-20°C Ta +55°C)
PDG 19.0007 X II3D Ex tc IIIB T80°C IP66/67 (-20°C Ta +55°C)
Besondere Bedingungen
X: Nach den Anforderungen der EN 60079-0 ist das Gerät für einen niederen Grad der mechanischen Gefahr
geeignet. Das heißt:
➢Das Gerät vor Schlag geschützt montieren.
Ein Schutzkorb ist nicht zwingend erforderlich.
Zur Verhinderung möglicher gefährlicher elektrostatischer Entladungen der Gehäuseoberfläche in gasexplosi-
onsgefährdeten Bereichen die Sicherheitshinweise in der Betriebsanleitung beachten:
➢Das Gerät nur feucht reinigen.
➢Unabsichtliches und trockenes Abreiben verhindern.
Aus diesem Grund wird eine Einbauhöhe von > 2,50m vorgeschlagen oder aber vergleichbare Schutz-
maßnahmen.
Das Gerät ist für den Anschluss an fest verlegte Anschlussleitungen vorgesehen. Die Kabelverschraubungen
sind für ortsfest verlegte Kabel und Leitungen geeignet.
Ein Öffnen des Gerätes nach der Installation ist im Regelfall nicht vorgesehen.
Sollte ein Öffnen des Gerätes trotzdem notwendig werden (z.B. für eine Änderung der Betriebsart oder Aus-
tausch von Originalersatzteilen):
➢Sicherheitshinweise beachten!
➢Kapitel 7. Wartung, Service, Instandhaltung beachten!

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 5 / 8 086200013
de
6. Inbetriebnahme
6.1 Sicherheitshinweise
GEFAHR - Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet,
kommt es zu schweren irreversiblen Verletzungen oder zum Tod.
WARNUNG- Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht
beachtet, sind schwere irreversible oder tödlichen Verletzungen möglich.
VORSICHT - Kennzeichnet eine Gefahrensituation. Wird dieser Hinweis nicht beachtet, kann es zu leichten
oder mittleren Verletzungen kommen.
GEFAHR–Explosionsfähige Atmosphäre!
➢Das Gerät nicht öffnen, wenn explosionsfähige Atmosphäre vorhanden sein kann!
➢Nach dem Abschalten der Betriebsspannung Entladungsphase von 10 Minuten für die elektri-
schen Komponenten abwarten. Erst danach Gerät öffnen.
GEFAHR –Besondere Bedingungen (X) beachten: (siehe Besondere Bedingungen)
➢Das Gerät vor Schlag geschützt montieren.
Ein Schutzkorb ist nicht zwingend erforderlich.
Elektrostatische Entladung!
➢Das Gerät nur feucht reinigen.
➢Unabsichtliches und trockenes Abreiben verhindern.
Aus diesem Grund wird eine Einbauhöhe von > 2,50m vorgeschlagen oder aber vergleich-
bare Schutzmaßnahmen.
Schwadensicherheit:
➢Die Dichtung des Gerätes vor dem Zusammenbau auf Sauberkeit und Beschädigung kon-
trollieren. Geräte mit beschädigter Dichtung nicht verwenden.
➢Nur zugelassene Kabelverschraubungen verwenden. (siehe Mindestanforderungen der
Kabelverschraubungen).
➢Das Gerät niemals außerhalb der spezifizierten Umgebungstemperaturen betreiben:
T6: -20°C Ta +55°C
➢Das Gerät niemals außerhalb der spezifizierten Spannungsbereiche betreiben.
GEFAHR- Lebensgefahr durch Stromschlag
Spannungsführende Geräte und freiliegende Anschlussleitungen können Stromschläge erzeugen
und schwere Unfälle verursachen.
➢Arbeiten an elektrischen Anschlüssen dürfen nur elektrotechnisch geschulte und autorisierte
Fachkräfte durchführen.
➢Vor der Montage alle Zuleitungen spannungsfrei schalten und gegen Wiedereinschalten si-
chern. Spannungsfreiheit immer sicherstellen.
➢Das Anlegen der Betriebsspannung darf nur bei fest verschlossenem Gehäuse erfolgen.
WARNUNG - Gefahr durch unzulässigen Einsatz der Geräte
Der nicht bestimmungsgemäße Einsatz kann zu schweren Unfällen führen.
➢Bei der Installation darauf achten, dass die Anschlussleitung gegen Zug und Verdrehen abgesi-
chert ist.
Die Geräte sind nur für die ortsfeste Montage bestimmt.
GEFAHR - Gefahr durch Beschädigung der Geräte
Nichtbeachtung der Typenschild-Angaben kann zu schweren Unfällen führen.
➢Bei Installation und Wartung der Geräte immer die Angaben auf dem Typenschild beachten.
➢Die chemische Beständigkeit des Kunststoffes Polycarbonat beachten.
VORSICHT - Verletzungsgefahr durch scharfe Kanten oder erhitzte Bauteile
➢Bei Installations-, Montage-, oder Service/ Wartungsarbeiten Handschuhe tragen.
➢Verdrahtung entfernt von scharfen Kanten, Ecken und internen Komponenten vornehmen.
VORSICHT
➢Um eine Beeinträchtigung des Sehvermögens zu verhindern, den dauernden, direkten Blick in
die aktivierte Leuchte vermeiden.

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 6 / 8 086200013
de

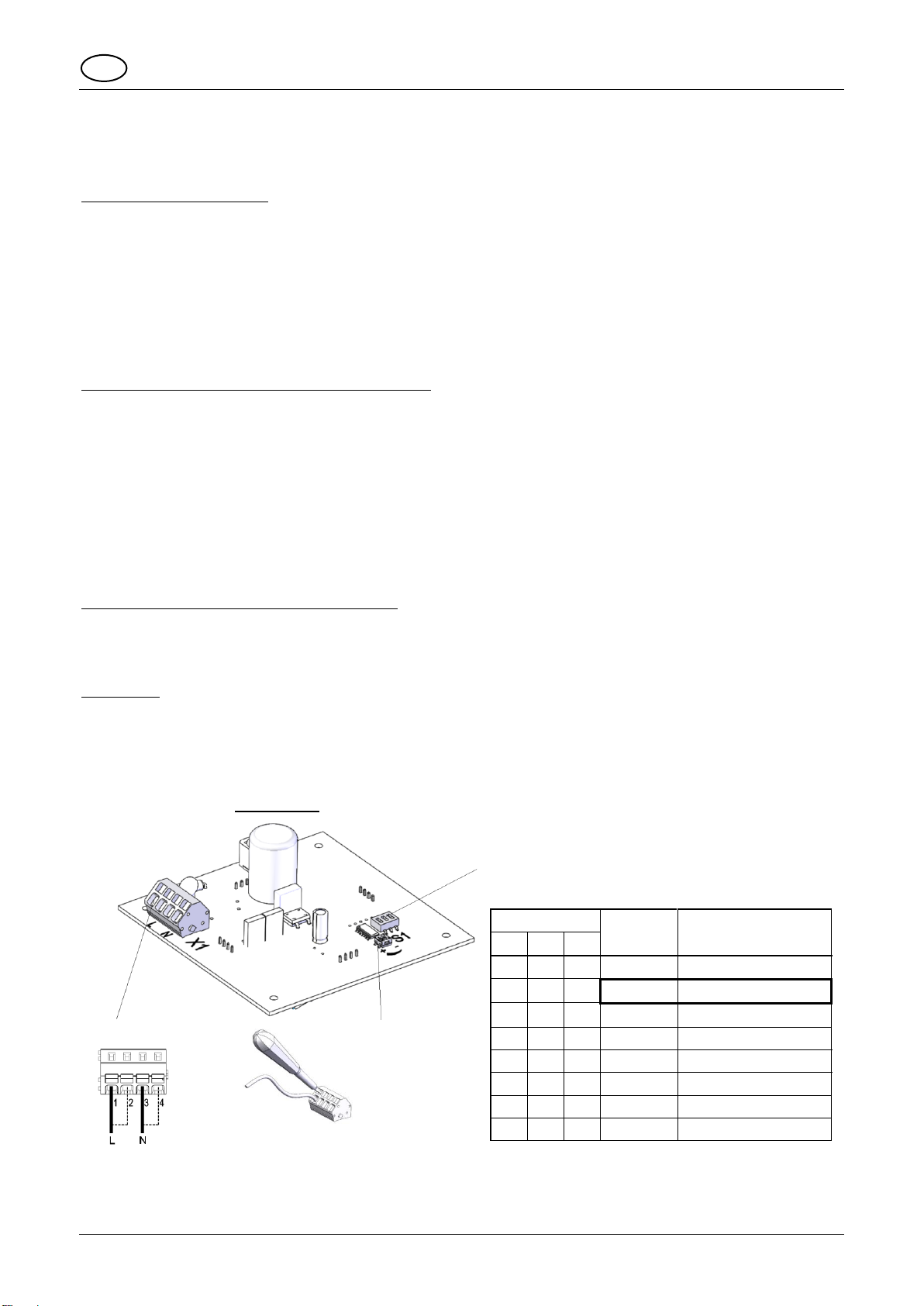

6.2 Montage und Installation
➢Sicherheitshinweise beachten!
➢Bei allen Arbeiten national zutreffende Errichterbestimmungen beachten.
Installationsanforderungen:
➢Die Geräte in Übereinstimmung mit den aktuellen Ausgaben der entsprechenden Teile der EN 60079
oder gemäß gleichwertiger IEC-Spezifikation installieren.
EN 60079-10-1 Explosionsfähige Atmosphäre - Teil 10-1:
Einteilung der Bereiche - Gasexplosionsgefährdete Bereiche
EN 60079-10-2 Explosionsfähige Atmosphäre - Teil 10-2:
Einteilung der Bereiche - Staubexplosionsgefährdete Bereiche
EN 60079-14 Explosionsfähige Atmosphäre - Teil 14:
Projektierung, Auswahl und Errichtung elektrischer Anlagen
Mindestanforderungen der Kabelverschraubungen:
Ex-e Kabelverschraubung für einen zulässigen Temperaturbereich von -20°C … +85°C, ausgerüstet mit einem
O-Ring und der Schutzart IP 66/67. Ein langes Anschlussgewinde ist erforderlich >12mm.
Für die Sicherstellung der Schwadensicherheit des Gehäuses im Dauereinsatz sind Kabelverschraubungen
folgender Typen geprüft:
Hummel HSK-K-Ex-Active, M20x1,5, EG-Baumusterprüfbescheinigung BVS 14 ATEX E 025 X:
–Dichtbereich 7 –12 mm, Hummel Art.-Nr.: 1.292.2016.31 (im Werk montiert und geprüft)
–Dichtbereich 10 –14 mm, Hummel Art.-Nr.: 1.292.2016.30
Die Verschlussschraube kann durch oben genannte Kabelverschraubungen ersetzt werden.
Hinweis für die Auswahl der Anschlussleitung:
Die Temperatur von 70°C wird an der Kabeleinführungsstelle nicht überschritten.
➢Anschlussleitungen gegen Zug und Verdrehen absichern.
Installation:
➢Die vier Kreuzschlitzschrauben in der Haube lösen und diese nach oben hin abnehmen.
Bohrungen für die Montage des Gehäuses sind danach zugänglich, Maße siehe Kapitel 3. Abmessungen.
Alternative Montage mit den beigelegten Laschen möglich.

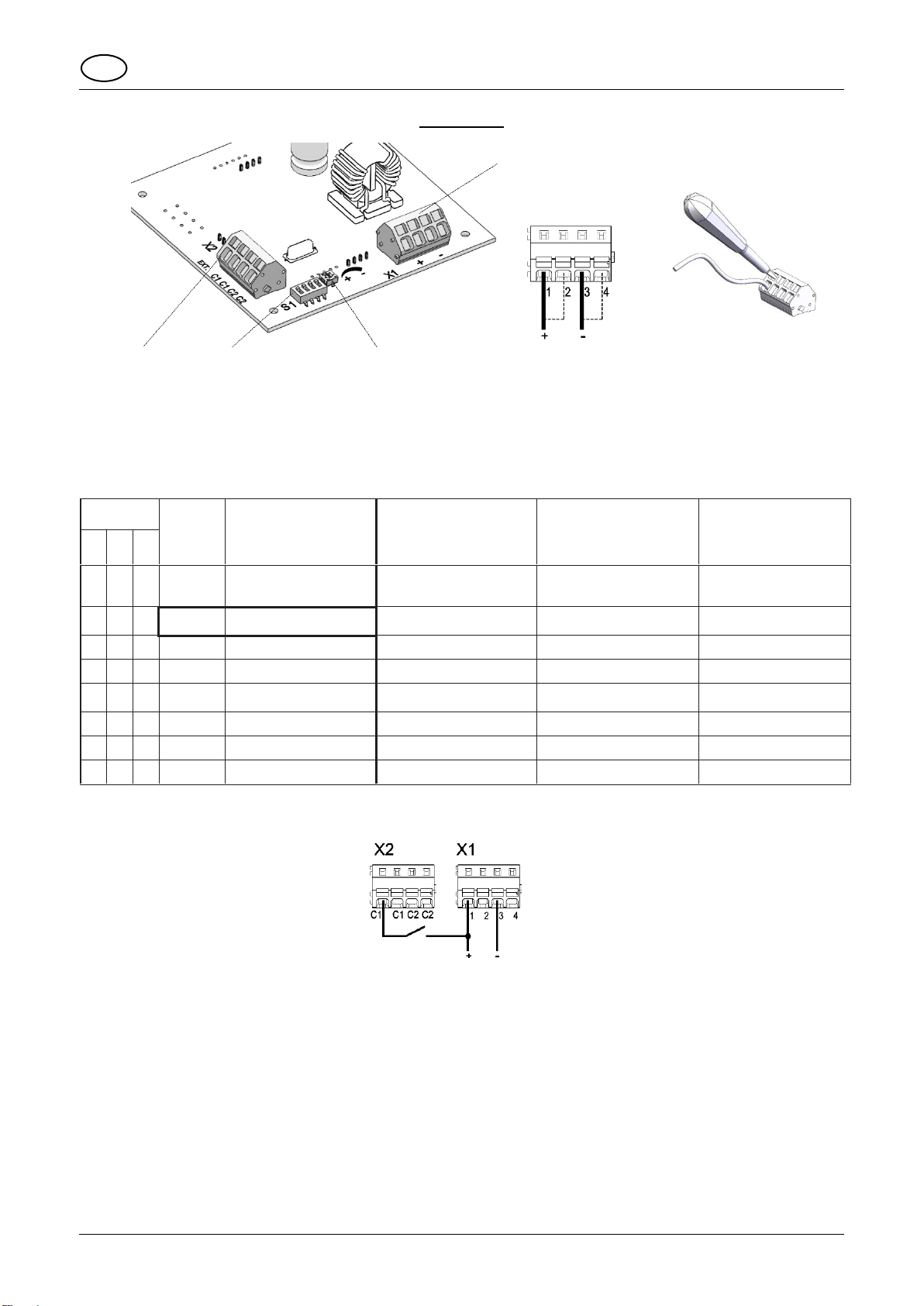

➢Elektrischen Anschluss auf der Platine in der Haube wie folgt vornehmen:
AC-Version
S1
Wahl der Betriebsart
S1
Betriebs-
art-Nr.
1
2
3
OFF
OFF
OFF
1
Blitzlicht 0,75 Hz
OFF
OFF
ON
2
Blitzlicht 1 Hz *
OFF
ON
OFF
3
Dauerlicht
OFF
ON
ON
4
Blinklicht 1 Hz
ON
OFF
OFF
5
Blitzlicht 2 Hz
ON
OFF
ON
6
Blinklicht 2 Hz
ON
ON
OFF
7
Blitzlicht 0,1 Hz
ON
ON
ON
8
Blitzlicht 0,5 Hz
* Werkseinstellung
X1
Anschluss der
Leitung
Steuerung der
Lichtintensität
(15 –100 %)

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 7 / 8 086200013
de
DC-Version
X1
Betriebsspannungs-
anschluss
Anschluss
der Leitung
X2
Externer
Steuereingang
S1
Wahl der Betriebsart
Steuerung der Lichtintensität
(15 –100 %)
Hinweis: Geräte mit DC-Spannung sind mit einem Verpolungsschutz ausgerüstet. Bei Verpolung der An-
schlüsse ist die Funktion gewährleistet.
Wahl der Betriebsart und Externe Ansteuerung
S1
Betriebs-
art
Nr.
Umschaltung durch
C1
auf Betriebsart Nr. ...
Umschaltung durch
C2
auf Betriebsart Nr. ...
Umschaltung durch
C1 + C2
auf Betriebsart Nr. ...
1
2
3
OFF
OFF
OFF
1
Bereitschaft für
externe Ansteuerung
3
2
4
OFF
OFF
ON
2
Blitzlicht 1 Hz *
4
--
4
OFF
ON
OFF
3
Dauerlicht
--
4
4
OFF
ON
ON
4
Blinklicht 1 Hz
--
--
--
ON
OFF
OFF
5
Blitzlicht 2 Hz
7
6
8
ON
OFF
ON
6
Blinklicht 2 Hz
8
--
8
ON
ON
OFF
7
Blitzlicht 0,1 Hz
--
8
8
ON
ON
ON
8
Blitzlicht 0,5 Hz
--
--
--
Schalterstellung S1.4 bei externer Ansteuerung: ON
* Werkseinstellung
Beispiel für Ansteuerung durch C1
Nach der Einstellung der gewünschten Betriebsart das Gerät wieder verschließen.
➢Vor dem Zusammenbau auf eine saubere und unbeschädigte Dichtung achten. (Sicherstellung der
Schwadensicherheit). Geräte mit beschädigter Dichtung nicht verwenden.
➢Die vier Kreuzschlitzschrauben der Haube über Kreuz in mindestens zwei Durchgängen mit einem ab-
schließenden Drehmoment von ca. 1,5 Nm anziehen.
➢Zur Sicherstellung der zuverlässigen Signalisierung einen abschließenden Funktionstest durchführen.

Betriebsanleitung Quadro LED-HI-3G/3D
05/2019 Seite 8 / 8 086200013
de
7. Wartung, Service, Instandhaltung
➢Bei allen Arbeiten am Gerät Sicherheitshinweise beachten.
Das Gerät erfordert keine besondere Wartung.
Ein Öffnen des Gehäuses und Austausch der Dichtung ist nicht vorgesehen.
➢Das Gehäuse aus Polycarbonat nur mit Wasser und einem Hand-Spülmittel reinigen.
➢Für die Reinigung keine Lösungsmittel verwenden.
Der Austausch von Originalersatzteilen kann durch entsprechend qualifizierte Personen durchgeführt werden.
➢Nach dem Austausch eine Stückprüfung durchführen.
Die Prüfung auf Schwadensicherheit entsprechend EN 60079-15 Absatz 23.2.3.2.1.2 ist Bestandteil die-
ser Prüfung (Änderung eines Unterdrucks von 3 kPa auf 2,7 kPa nicht schneller als in 27 s).
Eine Kabelverschraubung kann für die Prüfung der Schwadensicherheit verwendet werden.
➢Reparaturen immer im Herstellerwerk ausführen.
8. Außerbetriebnahme, Demontage und Entsorgung
➢Bei allen Arbeiten am Gerät Sicherheitshinweise beachten.
➢Altgeräte nur von sachkundigen Personen und gemäß geltenden Umweltvorschriften entsorgen.
Altgeräte werden ebenfalls von Pfannenberg fachgerecht entsorgt. Die Anlieferung an eines unserer Her-
stellwerke hat kostenfrei zu erfolgen.
Pfannenberg GmbH
Werner-Witt-Straße 1
D- 21035 Hamburg
Tel.: +49/ (0)40/ 734 12-0
Fax: +49/ (0)40/ 734 12-101
[e-mail]
http://www.pfannenberg.com

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 1 / 8 086200013
en
Observe notice of protected rights in accordance with
DIN ISO 16016!
English translation
Content
1. Intended use....................................................................................................................................................1
2. Scope of delivery ............................................................................................................................................1
3. Dimensions......................................................................................................................................................2
4. Technical data .........................................................................................................................................2
4.1 General..................................................................................................................................................2
4.2 Electrical data AC version and 230 V DC .............................................................................................3
4.3 Electrical data DC version.....................................................................................................................3
5. Conformity to standards/ designations........................................................................................................4
6. Commissioning ...............................................................................................................................................5
6.1 Safety information .................................................................................................................................5
6.2 Assembly and installation......................................................................................................................6
7. Maintenance, service, repairs........................................................................................................................8
8. Decommissioning, dismantling and disposal..............................................................................................8
1. Intended use
Quadro LED-HI-3G/3D multi-functional lights are designed for the optical signaling of e.g. hazardous situations
or for status displays of machines and systems. The light signals are generated by LEDs that have a long life
expectancy and a robust mechanical design.
The LEDs are suitable for use in potentially hazardous area of Zone 2, in accordance with EN 60079-10-1 and
in Zone 22, in accordance with EN 60079-10-2. The LEDs can be used for gases of temperature classes T1,
T2, T3, T4, T5 and T6.
The LEDs can also be used in environments with non-conductive dusts. The surface temperature of the hous-
ing will not exceed 80°C.
The devices must only be operated when undamaged and within the specified parameters.
The devices are designed for indoor and outdoor use and are only intended for fixed installation.
2. Scope of delivery
The scope of delivery consists of:
1x Signaling device
1x Set of fixing brackets
1x Quick guide
1x CE declaration

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 2 / 8 086200013
en
3. Dimensions
Drilling pattern; view from
below
Fixing bracket
Mounting screw
e.g. M4x20
Sealing screw
M20x1.5
Cable gland
M20x1.5
4. Technical data
4.1 General
Light intensity *
max. 75 cd (Blondel + Rey)
Light source
4 high-performance LEDs
Service life
> 50 000h
Duty cycle
100 %
Protection type
IP 66/67 (EN 60529)
Impact strength
IK 08 (EN50102)
Protection class
II
Operating temperature
- 20 °C .... + 55 °C (T6)
Storage temperature
- 40°C…+ 70°C
Max. rel. air humidity
90%
Cable inlet
2x M20 x1.5
Connecting terminals
Spring balancer bracket 0.13 - 2.5mm²
Housing material
Polycarbonate (PC) light gray, RAL 7035
Lens material
Polycarbonate (PC)
Installation position
any
Lens colors
transparent, white, yellow, amber, red, green, blue
* The light intensity may be reduced depending on the lens color and operating mode.

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 3 / 8 086200013
en
4.2 Electrical data AC version and 230 V DC
Rated voltage range
115 V –230 V AC
115 V –230 V DC
Operation voltage range
90 –253 V AC
90 –253 V DC
Rated frequency
50/ 60 Hz
--
Rated
current
RMS
[mA]
Transparent,
white, yellow,
green, blue
Red, orange
Transparent,
white, yellow,
green, blue
Red, orange
115 V
230 V
115 V
230 V
115 V
230 V
115 V
230 V
Flashing light 0.1 Hz
30
30
25
25
18
17
16
15
Flashing light 0.5 Hz
50
40
40
35
29
20
26
17
Flashing light 0.75 Hz
65
50
50
40
36
25
30
19
Flashing light 1 Hz
75
55
55
45
40
30
35
22
Flashing light 2 Hz
100
75
75
55
60
35
40
25
Blinking light 1 Hz
50
45
48
40
20
16
17
14
Blinking light 2 Hz
50
45
48
40
20
16
17
14
Continuous light
70
65
65
55
25
19
20
17
4.3 Electrical data DC version
Rated voltage
range
12 V –48 V DC
Operation
voltage range
11 V –60 V DC
Control input
voltage range
11 V –60 V DC
Rated current
RMS
[mA]
Transparent, white, yellow,
green, blue
Red, orange
12 V
DC
24 V
DC
48 V
DC
12 V
DC
24 V
DC
48 V
DC
Flashing light 0.1 Hz
105
55
30
100
45
25
Flashing light 0.5 Hz
230
120
60
215
100
55
Flashing light 0.75 Hz
270
140
75
265
120
65
Flashing light 1 Hz
320
165
85
305
165
60
Flashing light 2 Hz
450
230
120
430
200
90
Blinking light 1 Hz
280
155
80
260
135
70
Blinking light 2 Hz
280
155
80
260
135
70
Continuous light
390
220
110
360
195
100

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 4 / 8 086200013
en
5. Conformity to standards/ designations
Conformity to standards: Directive 2014/34/EU (ATEX)
(Explosion protection) EN 60079-0: 2012 + A11:2013
EN 60079-15: 2010
EN 60079-31: 2014
Designation II3G Ex nRc IIC T6 (-20°C Ta +55°C)
PDG 19.0007 X II3D Ex tc IIIB T80°C IP66/67 (-20°C Ta +55°C)
Special conditions
X: The device is suitable for a low degree of mechanical hazard in accordance with the requirements of EN
60079-0. This means:
➢The device must be mounted protected against impact.
A protective basket is not absolutely necessary.
Refer to the Safety information in the operating manual to prevent possible hazardous electrostatic discharges
from the housing surface in potentially explosive gas atmospheres:
➢The device must only be wet-cleaned.
➢Avoid unintentional and dry rubbing.
An installation height of > 2.50 m or comparable protective measures is therefore suggested.
The device is designed for connection to permanently installed connection cables. The cable glands are suita-
ble for stationary cables and wires.
The device is usually not intended for opening after installation.
If it should nevertheless become necessary to open the device (e.g. to change the operating mode or replace
original spare parts):
➢Observe the Safety information!
➢Observe chapter 7. Maintenance, service, repairs!

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 5 / 8 086200013
en
6. Commissioning
6.1 Safety information
DANGER- Indicates an unusually high-level hazardous situation. Non-compliance with this warning may result
in serious irreversible injury or death.
WARNING- Indicates an unusually high-level hazardous situation. Non-compliance with this warning may
result in serious, irreversible or fatal injury.
CAUTION - Indicates a hazardous situation. Non-compliance with this warning may result in minor or moder-
ate injury.
DANGER–Explosive atmosphere!
➢Do not open the device if a potentially explosive atmosphere may be present!
➢Wait 10 minutes for the electrical components to discharge after switching off the operating
voltage. The device should only be opened afterwards.
DANGER–Observe special conditions (X): (see Special conditions)
➢The device must be mounted protected against impact.
A protective basket is not absolutely necessary.
Electrostatic discharge!
➢The device must only be wet-cleaned.
➢Avoid unintentional and dry rubbing.
An installation height of > 2.50 m or comparable protective measures is therefore sug-
gested.
Vapor tightness control:
➢Check the seal of the device for cleanliness and damage prior to assembly. Do not use
devices with damaged seals.
➢Only use approved cable glands. (see Minimum requirements for cable glands).
➢Never operate the device outside the specified ambient temperatures:
T6: -20°C Ta +55°C
➢Never operate the device outside the specified voltage ranges.
DANGER- Danger to life due to electric shock
Voltage-carrying devices and exposed connection cables may cause electric shocks and serious
accidents.
➢Only trained and authorized electricians may work on electrical connections.
➢Disconnect all supply lines from mains before installation and secure them against reconnec-
tion. Always ensure absence of voltage.
➢The operating voltage must only be applied when the housing is firmly closed.
WARNING - Danger due to unauthorized use of the devices
Improper use may lead to serious accidents.
➢Ensure that the connection cable is protected against pulling and twisting during installation.
The devices are only intended for fixed installation.
DANGER- Hazard due to damage to the devices
Non-compliance with the information on the type plate can lead to serious accidents.
➢Always observe the information on the type plate when installing and servicing the devices.
➢Observe the chemical resistance of the polycarbonate plastic.
CAUTION - Risk of injury due to sharp edges or heated components
➢Wear gloves during any installation, assembly or service/maintenance work.
➢Perform wiring tasks at a distance from sharp edges, corners and internal components.
CAUTION
➢Avoid constant, direct glances into the activated lights to prevent impairment of vision.

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 6 / 8 086200013
en
6.2 Assembly and installation
➢Observe the Safety information!
➢Observe nationally applicable installation regulations for all work.
Installation requirements:
➢Install the devices in compliance with the current editions of the relevant parts of EN 60079 or equivalent
IEC specifications.
EN 60079-10-1 Potentially explosive atmospheres - Part 10-1:
Classification of areas subject to gas explosion
EN 60079-10-2 Potentially explosive atmospheres - Part 10-2:
Classification of areas subject to flammable dust
EN 60079-14 Potentially explosive atmospheres - Part 14:
Project planning, selection and installation of electrical systems
Minimum requirements for cable glands:
Ex-e cable gland for a permissible temperature range from -20°C ... +85°C, equipped with an O-ring and pro-
tection type IP 66/67. A long connection thread is necessary >12mm.
Cable glands of the following types have been tested to ensure that the housing is vapor-proof under continu-
ous use:
Hummel HSK-K-Ex-Active, M20x1,5, EC type-examination certificate BVS 14 ATEX E 025 X:
–Sealing range 7 –12 mm, Hummel type No.: 1.292.2016.31 (factory assembled and tested)
–Sealing range 10 –14 mm, Hummel type No.: 1.292.2016.30
The sealing screw can be replaced by the cable glands specified above.
Note for the selection of the connection cable:
The temperature of 70°C is not exceeded at the cable inlet point.
➢Protect connection cables against pulling and twisting.
Installation:
➢Loosen the four cross-head screws in the lens and remove them upwards.
The holes for mounting the housing are then accessible, for dimensions see chapter 3. Dimensions.Al-
ternative installation possible with the brackets supplied.
➢Perform electrical connection on the circuit board in the lens as follows:
AC version
S1
Selection of operating mode
S1
Operat-
ing mode
no.
1
2
3
OFF
OFF
OFF
1
Flashing light 0.75
Hz
OFF
OFF
ON
2
Flashing light 1 Hz
*
OFF
ON
OFF
3
Continuous light
OFF
ON
ON
4
Blinking light 1 Hz
ON
OFF
OFF
5
Flashing light 2 Hz
ON
OFF
ON
6
Blinking light 2 Hz
ON
ON
OFF
7
Flashing light 0.1
Hz
ON
ON
ON
8
Flashing light 0.5
Hz
* Factory setting
X1
Connection of
the line
Light intensity
control
(15 –100 %)

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 7 / 8 086200013
en
DC version
X1
Operating voltage
connection
Connection
of the line
X2
External control
input
S1
Selection of operat-
ing mode
Light intensity control
(15 –100 %)
Note: Devices with DC voltage are equipped with reverse polarity protection. The function is guaranteed if the
polarity of the connections is reversed.
Selection of the operating mode and external control
S1
Operating
mode
No.
Switchover by C1 to
operating mode No. ...
Switchover by C2 to
operating mode No. ...
Switchover by
C1 + C2 to
operating mode No.
...
1
2
3
OFF
OFF
OFF
1
Standby for
external control
3
2
4
OFF
OFF
ON
2
Flashing light 1 Hz *
4
--
4
OFF
ON
OFF
3
Continuous light
--
4
4
OFF
ON
ON
4
Blinking light 1 Hz
--
--
--
ON
OFF
OFF
5
Flashing light 2 Hz
7
6
8
ON
OFF
ON
6
Blinking light 2 Hz
8
--
8
ON
ON
OFF
7
Flashing light 0.1
Hz
--
8
8
ON
ON
ON
8
Flashing light 0.5
Hz
--
--
--
Switch position S1.4 for external control: ON
* Factory setting
Example for control by C1
Close the device again after setting the desired operating mode.
➢Ensure that the sealing is clean and undamaged before assembly. (Ensure vapor tightness). Do not use
devices with damaged seals.
➢Tighten the four cross-head screws of the lens crosswise in at least two rounds with a final torque of ap-
prox. 1.5 Nm.
➢Carry out a final functional test to ensure reliable signaling.

Quadro LED-HI-3G/3D Operating Instructions
05/2019 Page 8 / 8 086200013
en
7. Maintenance, service, repairs
➢Observe the Safety information during all work on the device.
The device requires no special maintenance.
The housing is not intended to be opened or the seal replaced.
➢Only clean the polycarbonate housing with water and a hand-washing cleaner.
➢Do not use solvents for cleaning.
Suitably qualified personnel can replace original spare parts.
➢Perform a routine test after replacement.
The test for vapor tightness in accordance with EN 60079-15, par. 23.2.3.2.1.2 is part of this test (change
of a negative pressure from 3 kPa to 2.7 kPa not faster than in 27 s).
A cable gland can be used to test for vapor tightness.
➢Repairs must always be carried out at the manufacturer's premises.
8. Decommissioning, dismantling and disposal
➢Observe the Safety information during all work on the device.
➢Only properly qualified personnel should dispose of old devices in accordance with applicable environ-
mental regulations.
Old devices are also professionally disposed of by Pfannenberg. Delivery to one of our manufacturing fa-
cilities shall be free of charge.
Pfannenberg GmbH
Werner-Witt-Straße 1
D- 21035 Hamburg
Tel.: +49/ (0)40/ 734 12-0
Fax: +49/ (0)40/ 734 12-101
[e-mail]
http://www.pfannenberg.com

Instructions de service Quadro LED-HI-3G/3D
05/2019 Page 1 / 8 086200013
fr
Respecter les symboles et clauses de protection de la
norme DIN ISO 16016 !
Traduction française
Sommaire
1. Utilisation conforme .......................................................................................................................................1
2. Contenu de la livraison...................................................................................................................................1
3. Dimensions......................................................................................................................................................2
4. Caractéristiques techniques..................................................................................................................2
4.1 Généralités............................................................................................................................................2
4.2 Caractéristiques électriques version CA et 230 V CC ..........................................................................3
4.3 Caractéristiques électriques version CC...............................................................................................3
5. Conformité aux normes / marquages ...........................................................................................................4
6. Mise en service................................................................................................................................................5
6.1 Consignes de sécurité...........................................................................................................................5
6.2 Montage et installation ..........................................................................................................................6
7. Maintenance, entretien, réparation ...............................................................................................................8
8. Mise hors service, démontage et élimination ..............................................................................................8
1. Utilisation conforme
Les feux multifonctions du type Quadro LED-HI-3G/3D sont conçus pour la signalisation visuelle d’états dan-
gereux, par exemple, ou pour l’affichage de l’état des machines et des installations. Les signaux lumineux sont
générés par des DEL présentant une durée de vie élevée et une construction mécanique robuste.
Les feux sont adaptés à une utilisation dans des environnements explosifs de la zone 2 selon EN 60079-10-1
et de la zone 22 selon EN 60079-10-2. Les feux peuvent être utilisés pour les gaz des classes de température
T1, T2, T3, T4, T5 et T6.
Les feux peuvent également être utilisés dans des environnements avec des poussières non conductrices.
Une température de surface du boîtier de 80 °C n’est pas dépassée.
Exploiter les appareils uniquement s’ils sont en bon état, dans les limites des caractéristiques spécifiées.
Les appareils conviennent à une utilisation à l’intérieur comme à l’extérieur et sont uniquement destinés à une
installation stationnaire.
2. Contenu de la livraison
La livraison se compose des éléments suivants :
1x appareil de signalisation
1x jeu d’éclisses de fixation
1x instructions de service abrégées
1x déclaration CE

Instructions de service Quadro LED-HI-3G/3D
05/2019 Page 2 / 8 086200013
fr
3. Dimensions
Schéma de perçage ; vue de
dessous
Éclisse de fixation
Vis de montage
par ex. M4 x 20
Bouchon fileté
M20 x 1,5
Presse-étoupe
M20 x 1,5
4. Caractéristiques techniques
4.1 Généralités
Intensité lumineuse *
max. 75 cd (Blondel + Rey)
Source lumineuse
4 DEL haute puissance
Durée de vie
> 50 000 h
Facteur de marche
100 %
Indice de protection
IP 66/67 (EN 60529)
Résistance aux chocs
IK 08 (EN 50102)
Classe de protection
II
Température de service
- 20 °C .... + 55 °C (T6)
Température de stockage
- 40 °C…+ 70 °C
Humidité relative max.
90 %
Entrée de câble
2x M20 x 1,5
Bornes
Étrier à ressort 0,13 - 2,5 mm²
Matériau du boîtier
Polycarbonate (PC) gris clair, RAL 7035
Matériau du capot
Polycarbonate (PC)
Position de montage
au choix
Couleurs du capot
transparent, blanc, jaune, orange, rouge, vert, bleu
* L’intensité lumineuse peut être réduite en fonction de la couleur du capot et du mode opératoire.

Instructions de service Quadro LED-HI-3G/3D
05/2019 Page 3 / 8 086200013
fr
4.2 Caractéristiques électriques version CA et 230 V CC
Plage de tensions assignées
115 V –230 V CA
115 V –230 V CC
Plage de tensions de service
90 –253 V CA
90 –253 V CC
Fréquence assignée
50/ 60 Hz
--
Courant assi-
gné
[mA]
Transparent,
blanc, jaune,
vert, bleu
Rouge, orange
Transparent,
blanc, jaune,
vert, bleu
Rouge, orange
115 V
230 V
115 V
230 V
115 V
230 V
115 V
230 V
Flash 0,1 Hz
30
30
25
25
18
17
16
15
Flash 0,5 Hz
50
40
40
35
29
20
26
17
Flash 0,75 Hz
65
50
50
40
36
25
30
19
Flash 1 Hz
75
55
55
45
40
30
35
22
Flash 2 Hz
100
75
75
55
60
35
40
25
Clignotant 1 Hz
50
45
48
40
20
16
17
14
Clignotant 2 Hz
50
45
48
40
20
16
17
14
Fixe
70
65
65
55
25
19
20
17
4.3 Caractéristiques électriques version CC
Plage de tensions
assignées
12 V –48 V CC
Plage de tensions
de service
11 V –60 V CC
Plage de tensions
entrées de com-
mande
11 V –60 V CC
Courant assigné
[mA]
Transparent, blanc, jaune,
vert, bleu
Rouge, orange
12 V
CC
24 V
CC
48 V
CC
12 V
CC
24 V
CC
48 V
CC
Flash 0,1 Hz
105
55
30
100
45
25
Flash 0,5 Hz
230
120
60
215
100
55
Flash 0,75 Hz
270
140
75
265
120
65
Flash 1 Hz
320
165
85
305
165
60
Flash 2 Hz
450
230
120
430
200
90
Clignotant 1 Hz
280
155
80
260
135
70
Clignotant 2 Hz
280
155
80
260
135
70
Fixe
390
220
110
360
195
100

Instructions de service Quadro LED-HI-3G/3D
05/2019 Page 4 / 8 086200013
fr
5. Conformité aux normes / marquages
Conformité aux normes : Directive 2014/34/UE (ATEX)
(Protection antidéflagrante) EN 60079-0 : 2012 + A11 : 2013
EN 60079-15 : 2010
EN 60079-31 : 2014
Marquage : II3G Ex nRc IIC T6 (-20 °C Ta +55 °C)
PDG 19.0007 X II3D Ex tc IIIB T80°C IP66/67 (-20 °C Ta +55 °C)
Conditions particulières
X : Conformément aux exigences de la norme EN 60079-0, l’appareil est adapté à un faible degré de risque
mécanique. Cela signifie :
➢Installer l’appareil à l’abri des chocs.
Un panier de protection n’est pas obligatoirement nécessaire.
Pour éviter les éventuelles décharges électrostatiques dangereuses de la surface du boîtier dans des atmos-
phères explosives gazeuses, respecter les Consignes de sécurité figurant dans le document Instructions de
service :
➢Nettoyer l’appareil uniquement avec un chiffon humide.
➢Éviter tout frottement involontaire et à sec.
Par conséquent, une hauteur de montage > 2,50 m ou des mesures de protection comparables sont sug-
gérées.
L’appareil est destiné à être relié à des câbles de raccordement fixes. Les presse-étoupes sont adaptés aux
câbles et lignes stationnaires.
En règle générale, l’ouverture de l’appareil après l’installation n’est pas prévue.
Si l’ouverture de l’appareil est toutefois nécessaire (par ex. pour changer le mode opératoire ou remplacer des
pièces détachées d’origine) :
➢Tenir compte des Consignes de sécurité !
➢Tenir compte du chapitre 7. Maintenance, entretien, réparation !
