Pfister Pasadena R89-7PD User manual

Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Telon Tape
Cinta de telón
Ruban en télon
Flashlight
Linterna
Lampe-torche
Cloth
Paño
Chion
Parts in the Box • Piezas en la caja • Pieces dans la boîte
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
1
Adjustable Wrench
Llave ajustable
Clé réglable
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
527560200
April 3, 2019
Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté

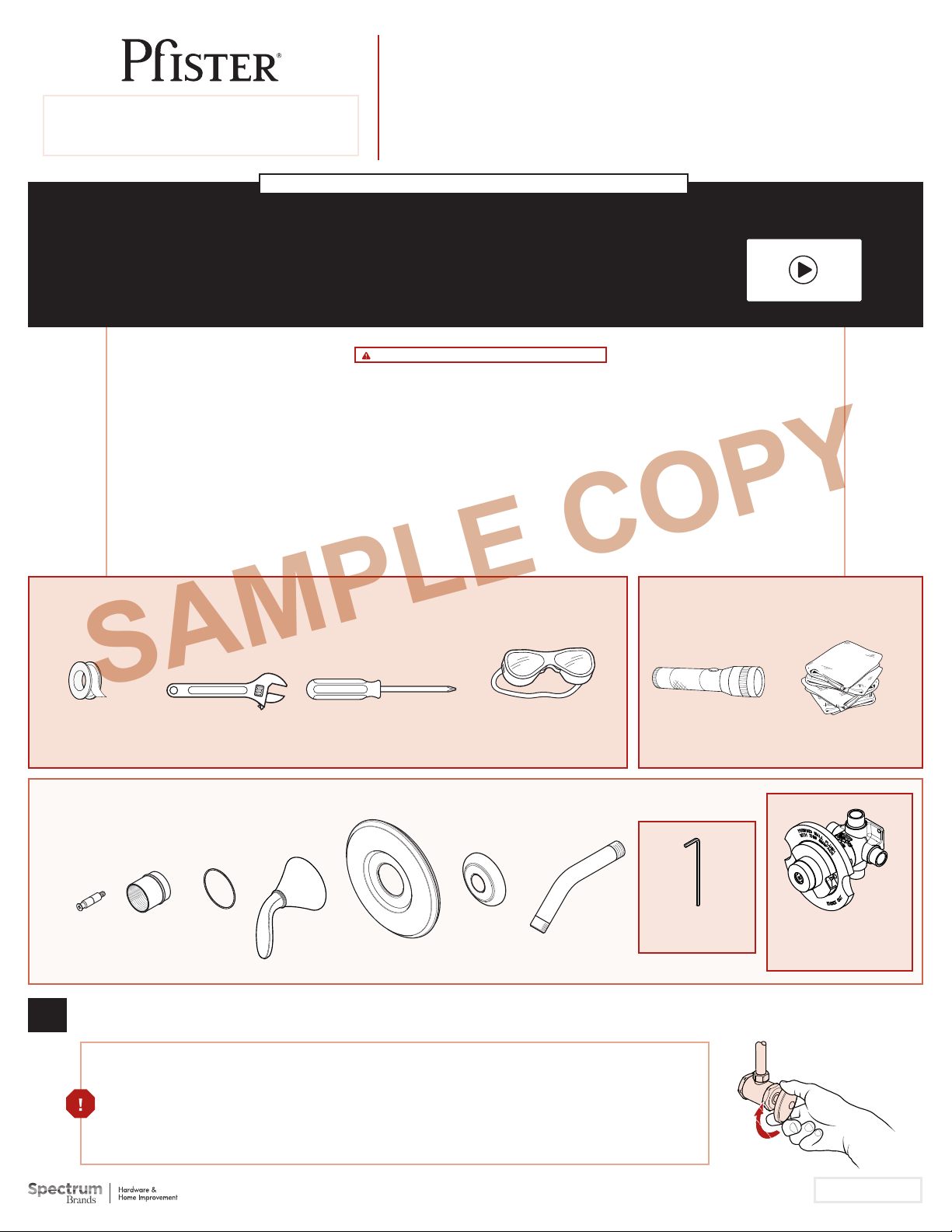

Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
R897PD Shower Trim
Borde para ducha
Garniture de douche
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be
installed in accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
This product has been designed for use with the Pister™ 0X8 Series Pressure Balancing Valve. It will not work with any other product valve.
Please review the 0X8 valve installation instructions before installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad.
El producto deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro
sobre cómo instalar este producto. Este producto ha sido diseñado para usar con la válvula de equilibrio de presión de la Serie 0X8 de Pister™. No
funcionará con cualquier otra válvula. Revise las instrucciones de instalación de la válvula 0X8 antes de instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut
installer l’appareil en respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain
de la façon d’installer cet appareil. Cet appareil a été conçu pour être utilisé avec la valve d’équilibrage de pression Pister™ OX8. Il ne fonctionnera
pas avec la valve d’un autre appareil. Veuillez lire les instructions d’installation de la valve OX8 avant d’installer ce produit.
WARNING / ADVERTENCIA / AVERTISSEMENT
Locate the water supply inlets & shut o the water supply valves. These are usually found near the water meter.
If you are replacing an existing unit, remove the old unit & clean mounting surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro. Estas se encuentran generalmente cerca
del medidor de agua. Si reemplaza una unidad existente, retírela y limpie completamente la supericie de montaje.
Repérez les entrées d’alimentation d’eau et fermez les robinets d’arrêt. Ils sont normalement trouvés près du compteur
d’eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especiicaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spéciications du produit
et questions « pratico-pratiques » :
1800PFAUCET (7328238)
pisterfaucets.com/support
Copyright © 2019, Pister™ Inc. 1256819
Supplied Hex Wrench
Proveído Llave hexagonal
Fourni Clé hexagonale
EC DBA F G
Separate instructions supplied
Instrucciones que son incluidas
Instructions qui sont inclus
SAMPLE COPY

2
2
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Prepare for Installation
Preparación para la instalación
Préparez pour installer
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
Thin Wall Installation (1 3⁄8" Max)
Instalación en pared delgada (35 mm)
Installation avec mur mince (35 mm)
Thick Wall Installation (2 3⁄4" Max)
Instalación en pared gruesa (41 mm – 70 mm)
Installation avec mur épais (41 mm – 70 mm)
2B Plasterguard Options
Opciones para cubierta protectora para yeso
Options de para-plâtre
See separate instructions for
valve installation.
Consulte las instrucciones especíicas
para la instalación de la válvula.
Voir les instructions pour
l’installation de la vanne.
2A Work Area Inspection
Inspección del área de trabajo
Contrôle de la zone de travail
1 1⁄4" (32 mm) Dia.
1 1⁄4" (32 mm) Dia.
8" (203 mm) Min.
4 3⁄4" (121 mm) Dia.
4" (102 mm) Dia. for Thin Wall
Installation • para instalaciones
en paredes delgadas • pour
pose sur cloison mince
30" (76 cm) Dia.
Tub & Shower
Tina y ducha
Bain et douche
48" (122 cm) Dia.
Tub & Shower
Tina y ducha
Bain et douche
48" (122 cm) Dia.
Shower Only
Ducha solamente
Douche seule
30" (76 cm) Dia.
Shower Only
Ducha solamente
Douche seule

3
Install Flange & Handle
Instalación de la pestaña y la manija
Installez la bride et la poignée
3
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
3C
3A
3B
Supplied Hex Wrench
Proveído Llave hexagonal
Fourni Clé hexagonale
NOTE: If the short end of the Retainer Sleeve
(A) is too short, reverse it to use the longer
end. If it is still too short, then Extension Kit
910037* can be ordered separately.
NOTA: si el extremo corto del manguito de
retención (A) es demasiado corto, inviértalo
para utilizar el extremo más largo. Si aún
así es demasiado corto, el kit de extensión
910037*puede pedirse por separado.
REMARQUE : Si l’extrémité courte du manchon
de rétention (A) est trop courte, renversez-le
pour utiliser l’extrémité plus longue. S’il est
toujours trop court, vous pouvez commander le
la trousse de rallonge 910037* séparément.
Groove on bottom.
Estría en la base.
Rainure vers le bas.
B
E
C
A
D
EC D
BA

4
4A
4
Telon Tape
Cinta de telón
Ruban en télon
Connect Shower Arm & Spout
Conecte el brazo de la ducha y el surtidor
Branchez le bras de douche & le bec
Turn on your water supply & check for any leaks.
Active el suministro de agua y revise si hay fugas.
Rétablissez l’alimentation en eau et vériiez s’il y a des fuites.
5Turn On Water
Active el suministro de agua
Ouvrez l’eau
G
F
F G

5
6
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
Flush
Enjuague
Vidangez
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
6B
Shower Functions
Funciones de la ducha
Fonctions de la douche
6A
Allow full hot & full cold water to run for at
least 15 seconds each.
Deje correr el agua caliente y fría durante al menos
15 segundos cada una.
Permettez à l'eau chaude et l'eau froide de couler
au moins 15 secondes chacun.
15
sec
Hot
Caliente
Chaud
Open
Abierta
Ouverte
Cold
Fría
Froid

For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
1800PFAUCET (7328238)
pisterfaucets.com
