PHOTONTEK P-TEK SQ 300W PRO LED User manual

WARRANTY
5
33
FULL-SPECTRUMPRO LED
p-tek SQ 300W
ENGLISH
ENGLISH
SPANISH
SPANISH
FRENCH
FRENCH
• •
MANUAL
MANUAL

ENGLISH
MANUAL
1. INTRODUCTION
3.1
3.2
3.4
3.5
3.6
6.1 Fixture assembly & installation
Connecting the manual dimmer or external lighting controller
& adjusting light intensity (dimming)
Connecting fixtures together in series for external control
General product information
Technical Specifications
Spectral Quantum Distribution Graph
Light distribution curve
Environment
Legal
Connecting the LED fixture to the mains
6.2
6.3
6.4
2. PRODUCT DESCRIPTION
3. PRODUCT INFORMATION AND SPECIFICATIONS
4. SAFETY RECOMMENDATIONS AND WARNINGS
5. CONTENTS
7. INSPECTION, MAINTENANCE AND REPAIR
8. STORAGE AND DISPOSAL
9. WARRANTY
6. INSTALLATION
TABLE OF CONTENTS
3.3
FULL-SPECTRUMPRO LED
p-tek SQ 300W

1. INTRODUCTION
Thank you for purchasing the P-TEK SQ300W Pro LED fixture. This manual describes how to install and use the SQ300WPro LED
fixture; please read this manual thoroughly before attempting to install or operate any P-Tek SQ Series system. If you are not
comfortable with the installation of high performance lighting systems, you should seek the services of a qualified installation
professional.
The P-TEK SQ300W Pro LED is an electronic horticultural LED fixture using a compact design with an externally controllable &
dimmable driver. The SQ300W Pro fixture is a high performance full-cycle top lighting solution for commercial horticulture
cultivation, with the power and flexibility to scale from propagation and cloning through vegetative growth to higher light
intensities in bloom. In this manual the P-TEK SQ300W Pro LED will be referred to as: “the LED fixture”.
2. PRODUCT DESCRIPTION
3. PRODUCT INFORMATION AND SPECIFICATIONS
3.1 General Product Information
P-TEK SQ 300W PRO LED
PhotonTek Horticultural Lighting
PTEKLED024
5060560031734
NEMA 5-15P - 120V mains supply
3.2 Technical Specifications
PRODUCT NAME
MANUFACTURER
PRODUCT CODE
EAN
PLUG TYPE
POWER FACTOR
PPF
EFFICACY
SPECTRUM
LIGHT SOURCE
IP65
>0.95
816 µmol/s
2.7 µmol/J
Full Spectrum +
High spec W/R/FR LED
WATERPROOF/DUSTPROOF
DIMENSIONS
WEIGHT
Life Span
Beam angle
Working Temperature -20º -- +40ºC
Working Humidity
Manual dim/External
lighting controller
22.08”x22.08”x2.82”
11.46lbs
>60000H
20% - 90%
0-10V
signal protocol
Harmonic <15%
120º
PARAMETER VALUEVALUE PARAMETER

3.3 Spectral Quantum Distribution Graph
WAVELENGHT (nm) WAVELENGHT (nm)
400 500 600 700 800
Vmains=120VAC
50/60Hz AC
100% 315 2.64
Input Voltage (V) Input Current (A)Dimming Ratio Input Power (W)
75% 237 1.98
50% 153 1.29
25% 80 0.69
75% 232 1.03
50% 152 0.71
100% 308 1.36
25% 79.5 0.41
75% 231 0.87
50% 151.5 0.61
100% 307 1.14
25% 79 0.4
Vmains=240VAC
50/60Hz AC
Vmains=277VAC
50/60Hz AC
Fig1. Fixture Dimensions
Fig2. SQD graph showing Full Spectrum +
The SQ Pro series use higher spec highly efficient top bin horticultural white, red and far red LEDs to create a balanced full
spectrum of quality light ideal for photosynthesis
Fig3. Light absorption curves for plants
22.08”
22.08”
2.82”

3.4 Light distribution curve
3.5 Environment
The LED fixture is intended to be used in climate-controlled grow rooms and indoor farms. The product may be used in damp
environments but may not be used in wet environments or outdoors.
The product will operate in ambient temperatures from -10ºC to 40ºC but will function at optimal level between 20ºC to 30ºC.
The product will operate in 20% – 90% humidity, non-condensing.
3.6
This product is FCC, IC, CSA & CE certified compliant with LVD and EMC directive test standards.
Legal
•Always adhere to the local rules and regulations when installing or using the LED fixture.
•Do not open or disassemble the LED fixture as it contains no serviceable parts inside. Opening or modifying
the LED fixture can be dangerous and will void the warranty.
•Do not use the LED fixture when either the LED fixture or its power cord are damaged. Replace the power cord
with correctly rated cord only.
•Modifications to the cabling can lead to unwanted electromagnetic effects which may make the product not
comply with legal requirements.
•Do not expose the LED fixture to:
Condensing humidity, heavy mist or direct spray;
Ambient temperatures outside the specified range;
Dust and contamination;
Direct sunlight during use or HID light that may heat up the driver.
•Always disconnect the LED fixture from mains before performing any maintenance.
•Always allow for a cool down period of at least 20-30 minutes before touching the LED light bars. Touching
the LED bars when the fixture is lit or immediately after may result in burns!
•Natural convection removes heat away from the heatsink. In order for the system too properly cool itself, at
least 5cm of space is required between the fixture and the roof of your grow area.
4. SAFETY RECOMMENDATIONS AND WARNINGS
•Do not use abrasive materials or aggressive cleaning agents to clean the LED fixture as this may damage the optics.
Instead use a clean damp fabric/cloth.
•Do not use the LED fixture near flammable, explosive or reactive substances. The LED fixture can reach tempera-
tures of 40ºC.
•Do not use sulphur vaporizers or water misters.
•The installation and use of the LED fixture is the responsibility of the end user. Incorrect use or installation can
lead to failure and damage to the LED fixture. Damage to the LED fixture and electronic circuitry as a result of
incorrect installation and use revokes the warranty.
Carefully read the warnings below before using or working with the product!WARNING!
Fig4. Light distribution plot.
Unit: cd
C0/180 , 117.9
C30/210 , 118.0
C60/240 , 118.0
C90/270 , 117.9

1x 120V POWER SUPPLY CORD
2
2x METAL WIRE HANGERS
1
Fig5. Fixture components
•Always adhere to the local rules and regulations when installing or using the LED fixture.
•Do not open or disassemble the LED fixture as it contains no serviceable parts inside. Opening or modifying
the LED fixture can be dangerous and will void the warranty.
•Do not use the LED fixture when either the LED fixture or its power cord are damaged. Replace the power cord
with correctly rated cord only.
•Modifications to the cabling can lead to unwanted electromagnetic effects which may make the product not
comply with legal requirements.
•Do not expose the LED fixture to:
Condensing humidity, heavy mist or direct spray;
Ambient temperatures outside the specified range;
Dust and contamination;
Direct sunlight during use or HID light that may heat up the driver.
•Always disconnect the LED fixture from mains before performing any maintenance.
•Always allow for a cool down period of at least 20-30 minutes before touching the LED light bars. Touching
the LED bars when the fixture is lit or immediately after may result in burns!
•Natural convection removes heat away from the heatsink. In order for the system too properly cool itself, at
least 5cm of space is required between the fixture and the roof of your grow area.
•Do not use abrasive materials or aggressive cleaning agents to clean the LED fixture as this may damage the optics.
Instead use a clean damp fabric/cloth.
•Do not use the LED fixture near flammable, explosive or reactive substances. The LED fixture can reach tempera-
tures of 40ºC.
•Do not use sulphur vaporizers or water misters.
•The installation and use of the LED fixture is the responsibility of the end user. Incorrect use or installation can
lead to failure and damage to the LED fixture. Damage to the LED fixture and electronic circuitry as a result of
incorrect installation and use revokes the warranty.
5. CONTENTS
Mounting and installing the LED fixture must be in accordance with the applicable local laws and regulations.
WARNING!
The installer is responsible for correct and safe installation.WARNING!
Ensure the local cabling can support the voltage and current requirements of the LED fixture.
WARNING!
Avoid coiled cords and keep mains leads separated to help prevent electromagnetic interference.WARNING!
Do not connect or disconnect the LED fixture under load.
WARNING!
6. INSTALLATION
• 1 X P-TEK SQ300W PRO LED FIXTURE INCLUDING DIMMABLE
& EXTERNALLY CONTROLLABLE DRIVER
• 1X MANUAL
(connect to INPUT)
(connect to mounting
hooks to hang fixture)

6.3 Connecting fixtures together in series for external control
For detailed instructions please refer to the PhotonTek Digital Lighting Controller manual.
The LED fixture uses 0-10V command signal protocol.
Position and hang each fixture appropriately
Mount the system to something that can hold the weight of the LED fixture.
WARNING!

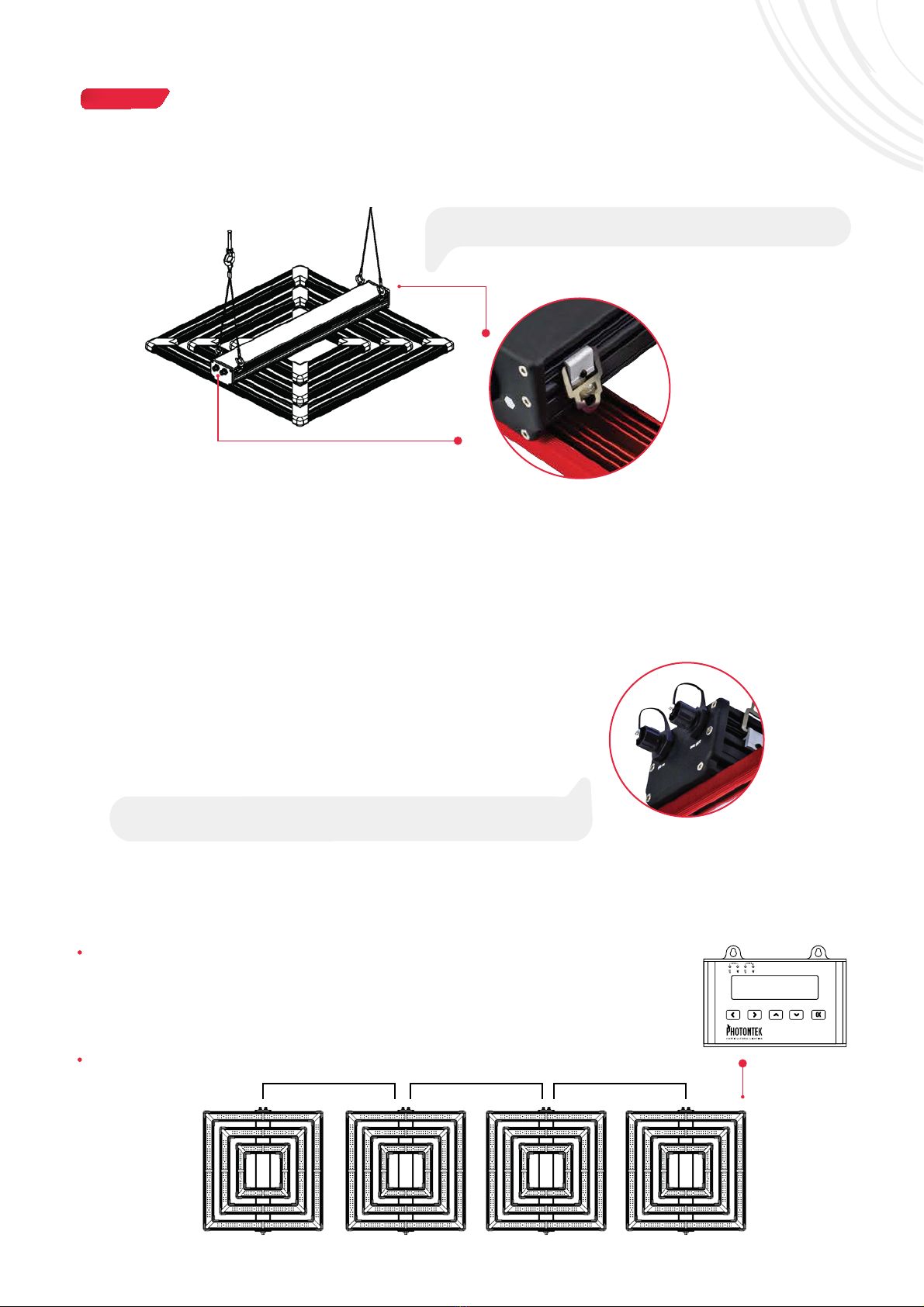

6.1 Fixture assembly & installation
6.2 Connecting the manual dimmer or external lighting controller
& adjusting light intensity (dimming)
Attach the metal wire hangers to the mounting hooks on sides of the fixture driver. Hang the fixture in
required position and height. For optimal performance; position fixture 6” – 16” above plant canopy. Ensure
the fixture is hung horizontally.
The LED fixture can be connected to a manual dimming controller (included) or an external digital lighting controller
(sold separately) via the SIG IN port on the driver allowing light intensity (PPF level) to be adjusted between 20% -
100% light output.
The LED fixture’s light intensity can be adjusted without changing spectrum or losing efficiency. This means that
PPF can be adjusted to the correct level for propagation, cloning, vegetative and flowering growth cycles without
having to raise or lower fixture and maintaining a 3.3’ x 3.3’ light spread.
The dimmer control or lighting controller is connected to
the SIG IN connector on the fixture driver;
Undo dust-cap, ensure connectors are correctly aligned
and then push together until click-locked.
To release: turn twist-lock anti-clockwise and pull apart.
Connect controller output signal wire to fixture 1 SIGNAL in connector. Connect signal
wire from fixture 1 SIGNAL OUT connector to fixture 2 SIGNAL IN connector.
Daisy-chain control signal wire can disconnected by turning twist-lock anti-clockwise
to unlock and pulling to release.
Continue to connect fixtures in series for up to 100
(50 per Zone) fixtures per controller, see figure below..
BUILT BY GROWERS FOR GROWERS
LIGHTING CONTROLLER
DIGITAL
Fig 6. Attach metal cable hangers to mounting hooks
Remove dust cap & connect dimmer or controller to SIG IN port.

6.4 Connecting the LED fixture to the mains
• Regularly check the LED fixture for dust or dirt build up. Clean if necessary. Contamination may cause
overheating and decreased performance.
• Clean the outside of the LED fixture using a dry or damp cloth.
• Regularly check the cords of the LED fixture to ensure it is undamaged.
• Ensure the LED driver power supply cable self-locking female connector is correctly aligned to the
corresponding male INPUT connector on driver and push together until click-locked.
To disconnect; turn twist-lock anti-clockwise to unlock and pull apart from driver.
• Connect to switching gear/power supply. Switch on mains power.
8. STORAGE AND DISPOSAL
Store the LED fixture in a dry and clean environment, with an ambient temperature of -25ºC to 55ºC.
The product must not be discarded as unsorted municipal waste but must be collected separately for the purpose of treatment,
recovery and environmentally sound disposal.
9. WARRANTY
Photontek Horticultural Lighting warrants the mechanical and electronic components of their product to be free of defects in
material and workmanship if used under normal operating conditions for a period of three (3) years from the original date of
purchase. If the product shows any defects within this period and that defect is not due to user error or improper use Photontek
Horticultural Lighting shall, at its discretion, either replace or repair the product using suitable new or reconditioned products or
parts. In case Photontek Horticultural Lighting decides to replace the entire product, this limited warranty shall apply to the
replacement product for the remaining initial warranty period, i.e. three (3) years from the date of purchase of the original product.
For service; return the product to your shop with the original sales receipt.
7. INSPECTION, MAINTENANCE AND REPAIR
Make sure mains power is switched off.
WARNING!
Ensure the power supply cord is not coiled and does not touch any hot surfaces.WARNING!
Connect the cabling according to local rules, safety regulations and electrical code.WARNING!
Do not connect or disconnect the LED fixture under load.
WARNING!
WARNING!
If not using an external lighting controller ensure external switching gear can cope
with the inrush current of the LED fixture. Always use a timer contactor suitable for switch-
ing a capacitive load. Never use household timers to switch the LED fixture!
Disconnect the LED fixture from mains before performing any maintenance or repairs.
WARNING!
WARNING!
Do not open or disassemble the LED fixture, it contains no serviceable parts inside.
Opening the LED fixture can be dangerous and will void the warranty.
Do not connect or disconnect the LED fixture under load
WARNING!
Always wait 20 – 30 minutes for the LED light bars to cool down.WARNING!
Do not clean the LED fixture with detergents, abrasives or other aggressive substances.CAUTION!

ESPAÑOL
MANUAL
1. INTRODUCCIÓN
3.1
3.2
3.4
3.5
3.6
6.1 Montaje e instalación de accesorios
Conexión del regulador manual o del controlador de iluminación
externo y ajuste de la intensidad de la luz (atenuación)
Conexión de luminarias en serie para el control externo
Información general del producto
Especificaciones técnicas
Gráfico de distribución cuántica espectral
Curva de distribución de luz
Medio ambiente
Legal
Conexión de la luminaria LED a la red eléctrica
6.2
6.3
6.4
2. DESCRIPCIÓN DEL PRODUCTO
3. INFORMACIÓN Y ESPECIFICACIONES DEL PRODUCTO
4. RECOMENDACIONES DE SEGURIDAD Y ADVERTENCIAS
5. CONTENIDO
7. INSPECCIÓN, MANTENIMIENTO Y REPARACIÓN
8. ALMACENAMIENTO Y DESECHO
9. GARANTÍA
6. INSTALACIÓN
TABLA DE CONTENIDO
3.3
FULL-SPECTRUMPRO LED
p-tek SQ 300W

1. INTRODUCCIÓN
Muchas gracias por comprar la luminaria P-TEK SQ300W Pro LED. Este manual describe cómo instalar y usar la luminaria
LED SQ300WPro; lea este manual detenidamente antes de intentar instalar u operar cualquier sistema P-Tek SQ Series.
Si usted no se siente cómodo con la instalación de sistemas de iluminación de alto rendimiento,
por favor busque los servicios de un profesional de instalación calificado.
El P-TEK SQ300W Pro LED es una luminaria LED hortícola electrónico que utiliza un diseño compacto con un controlador
controlable y regulable externamente. La luminaria SQ300W Pro es una solución de iluminación superior de ciclo completo
de alto rendimiento para el cultivo de horticultura comercial, con la potencia y flexibilidad para escalar desde la
propagación y la clonación hasta el crecimiento vegetativo hasta mayores intensidades de luz en floración.
En este manual, el P-TEK SQ300W Pro LED se le conocerá como: “la luminaria LED ”.
2. DESCRIPCIÓN DEL PRODUCTO
3. INFORMACIÓN Y ESPECIFICACIONES DEL PRODUCTO
3.1 Información general del producto
P-TEK SQ 300W PRO LED
Iluminación hortícola PhotonTek
PTEKLED024
5060560031734
NEMA 5-15P - Fuente de alimentación de 120V
3.2 Especificaciones técnicas
NOMBRE DE PRODUCTO
FABRICANTE
NÚMERO DE PARTE
EAN
TIPO DE ENCHUFE
FACTOR DE POTENCIA
PPF
EFICACIA
ESPECTRO
FUENTE DE LUZ
IP65
>0.95
816 µmol/s
2.7 µmol/J
Full Spectrum +
High spec W/R/FR LED
IMPERMEABLE /
A PRUEBA DE POLVO
DIMENSIONES
WEIGHT
Vida útil
Ángulo de Haz
Temperatura de
Funcionamiento -20º -- +40ºC
Humedad de Trabajo
Atenuador /
Manual
22.08”x22.08”x2.82”
11.46lbs
>60000H
20% - 90%
0-10V
signal protocol
ARMÓNICO <15%
120º
PARÁMETRO VALORVALOR PARÁMETRO

3.3 Gráfico de Distribución Cuántica Espectral
WAVELENGHT (nm) WAVELENGHT (nm)
400 500 600 700 800
Vmains=120VAC
50/60Hz AC
100% 315 2.64
Voltaje de entrada (V) Corriente de entrada (A)Relación de atenuación Potencia de entrada (W)
75% 237 1.98
50% 153 1.29
25% 80 0.69
75% 232 1.03
50% 152 0.71
100% 308 1.36
25% 79.5 0.41
75% 231 0.87
50% 151.5 0.61
100% 307 1.14
25% 79 0.4
Vmains=240VAC
50/60Hz AC
Vmains=277VAC
50/60Hz AC
Fig1. Dimensiones de la luminaria
Fig2. Gráfico SQD que muestra espectro completo +
La serie SQ Pro utiliza LEDs blancos, rojos y rojos lejanos para crear un espectro completo equilibrado de luz de calidad
ideal para fotosíntesis
Fig3. Curvas de absorción de luz para plantas
22.08”
22.08”
2.82”

3.4 Curva de distribución de luz
3.5 Medio Ambiente
La luminaria LED está diseñado para ser utilizado en salas de cultivo con clima controlado, granjas interiores e invernaderos.
El producto puede usarse en ambientes húmedos, pero no puede usarse en ambientes húmedos o al aire libre.
El producto funcionará a temperaturas ambiente de -10ºC a 40ºC, pero funcionará a un nivel óptimo entre 20ºC y 30ºC.
El producto funcionará en 20% - 90% de humedad, sin condensación.
3.6
Este producto está certificado por la FCC, IC, CSA y CE y cumple con los estándares de prueba de las directivas LVD y EMC.
Legal
•Siempre siga las reglas y regulaciones locales al instalar o usar la luminaria LED.
•No abra ni desmonte la luminaria LED, ya que no contiene piezas reparables en su interior.
El abrir o modificar la luminaria LED puede ser peligroso y anulará la garantía.
•No utilice el la luminaria LED cuando la luminaria LED o su cable de alimentación estén dañados.
Reemplace el cable de alimentación solo con un cable con clasificación correcta.
•Las modificaciones en los cables puede dar lugar a efectos electromagnéticos no deseados,
lo que hace que el producto no cumpla con los requisitos legales.
•No exponga el’dispositivo LED a:
Humedad condensada, neblina intensa, neblina o rociado directo;
Temperaturas ambiente fuera del rango especificado;
Polvo y contaminación;
Luz solar directa durante el uso o luz HID que podría calentar el balasto.
•Siempre desconecte el dispositivo de la red eléctrica antes de realizar cualquier mantenimiento.
•Siempre permita un período de enfriamiento de al menos 20-30 minutos antes de tocar la luminaria LED.
¡El tocar la luminaria LED cuando el dispositivo está encendido o inmediatamente después puede
provocar quemaduras!
•La convección natural elimina el calor del disipador térmico. Para que el sistema pueda enfriarse bien,
se requiere al menos 5 cm de espacio entre la luminaria y el techo de su área de cultivo.
4. RECOMENDACIONES DE SEGURIDAD Y ADVERTENCIAS
¡Por favor lea atentamente las siguientes advertencias antes de usar o trabajar con el producto!¡ADVERTENCIA!
Fig4. Parcela de distribución de luz.
Unit: cd
C0/180 , 117.9
C30/210 , 118.0
C60/240 , 118.0
C90/270 , 117.9

1x CABLE DE ALIMENTACIÓN DE 120V
2
2x PERCHAS DE ALAMBRE METÁLICO
1
Fig5. Componentes de la luminaria
•Por favor no utilice materiales abrasivos o agentes de limpieza agresivos para limpiar la luminaria LED,
ya que esto puede dañar la óptica secundaria. En su lugar, use una tela limpia y seca.
•No utilice el dispositivo cerca de sustancias inflamables, explosivas o reactivas. La luminaria LED puede
alcanzar temperaturas de 40ºC.
•No use vaporizadores de azufre o agua pulverizada.
•La instalación y el uso del dispositivo son responsabilidad del usuario final. El uso o una instalación incorrecta
pueden provocar fallas y daños en la luminaria LED. El daño a la luminaria LED y a los circuitos electrónicos
como resultado de una instalación y uso incorrecto revocará la garantía.
5. CONTENIDO
El montaje e instalación de la luminaria LED debe realizarse de acuerdo con las leyes
y regulaciones locales aplicables.
¡ADVERTENCIA!
El instalador tiene la responsabilidad de una instalación correcta y segura.¡ADVERTENCIA!
Por favor asegúrese que el cableado local pueda soportar los requisitos de voltaje
y corriente del dispositivo.
¡ADVERTENCIA!
Evite los cables en espiral y mantenga los cables de alimentación separados para ayudar
a evitar interferencias electromagnéticas.
¡ADVERTENCIA!
No conecte ni desconecte el dispositivo LED bajo carga.¡ADVERTENCIA!
6. INSTALACIÓN
• 1 X P-TEK SQ300W PRO LED CON CONTROLADOR REGULABLE
Y CONTROLABLE EXTERNAMENTE
• 1X MANUAL
(conectar a INPUT)
(conectar a ganchos de montaje
para colgar la luminaria)

6.3 Conexión de luminarias en serie para el control externo
Para obtener instrucciones detalladas [consulte el manual de usuario de Lumatek Control Panel Plus.
El dispositivo LED utiliza el protocolo de señal de comando 0-10V.
Coloque y cuelgue cada accesorio adecuadamente.
Monte el sistema en algo que pueda soportar el peso de la luminaria LED.
¡ADVERTENCIA!
6.1 Montaje e instalación de accesorios
6.2 Conexión del regulador manual o del controlador de iluminación externo
y ajuste de la intensidad de la luz (atenuación)
Fije las perchas de alambre metálico a los ganchos de montaje situados en los laterales del conductor de la
luminaria. Cuelgue la luminaria en la posición y altura requeridas. Para un rendimiento óptimo;
posicione la luminaria de 6” – 16” por encima del dosel de la planta.
Asegúrese que la luminaria esté colgada horizontalmente.
La luminaria LED puede conectarse a un controlador de regulación manual (incluido) o a un controlador de
iluminación digital externo (se vende por separado) a través del puerto SIG IN del controlador, lo que permite
ajustar la intensidad de la luz (nivel PPF) entre el 20% y el 100% de la salida de luz.
La intensidad de la luz de la luminaria LED puede ajustarse sin cambiar el espectro ni perder eficacia.
Esto significa que la PPF puede ajustarse al nivel correcto para la propagación, la clonación y los ciclos
de crecimiento vegetativo y de floración sin tener que subir o bajar la luminaria y manteniendo
una extensión de luz de 3.3' x 3.3'.
El control del atenuador o el controlador de iluminación están
conectados al conector SIG IN del controlador de la luminaria;
Desbloquee el tapón antipolvo, asegúrese que los conectores están
correctamente alineados y luego empújelos hasta que encajen.
Para liberar: gire el bloqueo de giro en sentido contrario a las agujas del reloj y jale.
Conecte el cable de señal de salida del controlador de iluminación al conector SIG IN de la luminaria 1
alineando correctamente los conectores y empujándolos hasta que encajen. Conecte el cable de señal
de control en cadena (vendido por separado) desde el conector SIG OUT del aparato 1 al conector SIG
IN del aparato 2.
El cable de la señal de control de la cadena puede desconectarse girando el cierre giratorio en sentido
contrario a las agujas del reloj para desbloquearlo y jalarlo para soltarlo.
Continúe conectando las luminarias en serie hasta un máximo de 100 luminarias por controlador
(50 por Zona) ver Fig.
BUILT BY GROWERS FOR GROWERS
LIGHTING CONTROLLER
DIGITAL
Fig 6. Conecte los ganchos de cable de metal a los ganchos de montaje
Retire el tapón antipolvo y conecte el regulador o el controlador al puerto SIG IN.

6.4 Conexión de la luminaria LED a la red eléctrica
• Revise regularmente el dispositivo para detectar la presencia de polvo o suciedad acumulada.
Límpielo de ser necesario. La contaminación puede causar sobrecalentamiento y disminución del rendimiento.
• Limpie el exterior de la lámpara LED con un paño seco o húmedo.
• Compruebe regularmente el cableado del producto para asegurarse que no esté dañado.
• Asegúrese que el conector hembra con autobloqueo del cable de alimentación del controlador LED esté correctamente
alineado con el conector macho INPUT correspondiente del controlador y empújelo hasta que encaje.
Para desconectar; gire el bloqueo de giro en sentido contrario a las agujas del reloj para desbloquear
y separar del conductor.
• Conéctelo al equipo de conmutación / alimentación Encienda la alimentación de red.
8. ALMACENAMIENTO Y DESECHO
Almacene la luminaria en un ambiente seco y limpio, con una temperatura ambiente de -25ºC a 55ºC.
No deseche el producto como residuo municipal sin antes clasificarlo, ya que debe recogerse por separado
con fines de tratamiento, recuperación y eliminación ambientalmente correcta.
9. GARANTÍA
Photontek Horticultural Lighting garantiza que los componentes mecánicos y electrónicos de su producto están libres de defectos
de material y mano de obra si se utilizan en condiciones normales de funcionamiento durante un período de tres (3) años a partir
de la fecha original de compra. Si el producto presenta algún defecto dentro de este período y ese defecto no se debe a un error
del usuario o a un uso indebido, Photontek Horticultural Lighting deberá, a su discreción, reemplazar o reparar el producto
utilizando productos o piezas nuevos o reacondicionados adecuados. En caso de que Photontek Horticultural Lighting decida
reemplazar todo el producto, esta garantía limitada se aplicará al producto de reemplazo durante el período de garantía inicial
restante, es decir, tres (3) años a partir de la fecha de compra del producto original. Para ser atendido, devuelva la luminaria a su
tienda con el recibo de compra original.
7. INSPECCIÓN, MANTIMIENTO Y REPARACIÓN
Por favor asegúrese que la red eléctrica esté apagada.¡ADVERTENCIA!
Asegúrese que el cable de alimentación no esté enrollado y que no toque ninguna superficie caliente
¡ADVERTENCIA!
Conecte los cables de acuerdo con las normas locales, las normas de seguridad y el código eléctrico.
¡ADVERTENCIA!
No conecte ni desconecte el dispositivo LED bajo carga.¡ADVERTENCIA!
¡ADVERTENCIA!
Si no utiliza un controlador de iluminación externo, asegúrese que el equipo de conmutación externo
pueda hacer frente a la corriente de entrada de la luminaria LED.
¡Se recomienda utilizar un contactor temporizado adecuado para conmutar una carga capacitiva
y no temporizadores domésticos para conmutar la luminaria LED!
Siempre desconecte la luminaria LED de la red eléctrica antes de realizar cualquier mantenimiento.
¡ADVERTENCIA!
¡ADVERTENCIA!
No abra ni desmonte la luminaria LED, ya que no contiene piezas reparables en su interior.
El abrir o modificar la luminaria LED puede ser peligroso y anulará la garantía.
No conecte ni desconecte el dispositivo LED bajo carga.
¡ADVERTENCIA!
Siempre espere de 20 a 30 minutos para que las barras de luz LED se enfríen.
¡ADVERTENCIA!
No limpie el dispositivo con detergentes, abrasivos u otras sustancias agresivas.¡PRECAUCIÓN!

FRANÇAIS
MANUEL
1. INTRODUCTION
3.1
3.2
3.4
3.5
3.6
6.1 Assemblage et installation du luminaire
Raccordement du gradateur manuel ou du contrôleur d'éclairage
externe et réglage de l'intensité lumineuse (gradation)
Connexion des appareils en série pour un contrôle externe
Informations générales sur le produit
Spécifications techniques
Graphique de distribution spectrale quantique
Courbe de distribution de la lumière
Environnement
Mentions légales
Connexion du luminaire LED au réseau électrique
6.2
6.3
6.4
2. DESCRIPTION DU PRODUIT
3. INFORMATIONS ET SPÉCIFICATIONS DU PRODUIT
4. RECOMMANDATIONS DE SÉCURITÉ ET AVERTISSEMENTS
5. CONTENU
7. INSPECTION, ENTRETIEN ET RÉPARATION
8. STOCKAGE ET ÉLIMINATION
9. GARANTIE
6. INSTALLATION
TABLE DES MATIÈRES
3.3
FULL-SPECTRUMPRO LED
p-tek SQ 300W

1. INTRODUCTION
Nous vous remercions d'avoir acheté le luminaire à LED P-TEK SQ300W Pro. Ce manuel décrit comment installer et utiliser le
luminaire à LED SQ300WPro. Veuillez lire attentivement ce manuel avant de tenter d'installer ou d'utiliser tout système de la série
SQ de P-Tek. Si vous n'êtes pas à l'aise avec l'installation de systèmes d'éclairage à haute performance, vous devez faire appel aux
services d'un professionnel de l'installation qualifié.
Le P-TEK SQ300W Pro LED est un luminaire électronique à LED pour l'horticulture, de conception compacte, avec un pilote
contrôlable et gradable de l'extérieur. Le SQ300W Pro est une solution d'éclairage haute performance à cycle complet pour la
culture horticole commerciale, avec la puissance et la flexibilité nécessaires pour passer de la propagation et du clonage à la
croissance végétative et à des intensités lumineuses plus élevées en floraison.
Dans ce manuel, le P-TEK SQ300W Pro LED sera appelé : " le luminaire LED ".
2. DESCRIPTION DU PRODUIT
3. INFORMATIONS ET SPÉCIFICATIONS DU PRODUIT
3.1 Informations générales sur le produit
P-TEK SQ 300W PRO LED
PhotonTek Horticultural Lighting
PTEKLED024
5060560031734
NEMA 5-15P - 120V mains supply
3.2 Spécifications techniques
NOM DU PRODUIT
FABRICANT
NUMÉRO DE PIÈCE
EAN
TYPE DE FICHE
FACTEUR DE PUISSANCE
PPF
EFFICACITÉ
SPECTRE
SOURCE DE LUMIÉRE
IP65
>0.95
816 µmol/s
2.7 µmol/J
Full Spectrum +
High spec W/R/FR LED
IMPERMÉABLE Á L’EAU /
Á LA POUSSIÈRE
DIMENSIONS
Poids
Durée de Vie
Angle du Faisceau
Température de
fonctionnement -20º -- +40ºC
Humidité de Travail
Graduation Manuelle
/ Contrôleur
22.08”x22.08”x2.82”
11.46lbs
>60000H
20% - 90%
0-10V
signal protocol
Harmoniques <15%
120º
PARAMETER VALEURVALEUR PARAMETER

3.3 Graphique de distribution quantique spectrale
WAVELENGHT (nm) WAVELENGHT (nm)
400 500 600 700 800
Vmains=120VAC
50/60Hz AC
100% 315 2.64
Tension D’Entrée (V) Courant D’Entrée (A)Rapport de Gradation Puissance D’Entrée (W)
75% 237 1.98
50% 153 1.29
25% 80 0.69
75% 232 1.03
50% 152 0.71
100% 308 1.36
25% 79.5 0.41
75% 231 0.87
50% 151.5 0.61
100% 307 1.14
25% 79 0.4
Vmains=240VAC
50/60Hz AC
Vmains=277VAC
50/60Hz AC
Fig1. Dimensions du Luminaire
Fig2. Graphique SQD montrant le spectre complet +
La série SQ Pro utilise des LED horticoles blanches, rouges et extrêmement rouges de haute qualité pour créer un spectre
complet et équilibré de lumière de qualité, idéal pour la photosynthèse.
Fig3. Courbes d'absorption de la lumière pour les plantes
22.08”
22.08”
2.82”

3.4 Courbe de distribution de la lumière
3.5 Environnement
Le luminaire LED est destiné à être utilisé dans des salles de culture et des fermes intérieures à climat contrôlé. Le produit peut
être utilisé dans des environnements humides mais ne peut pas être utilisé dans des environnements humides ou à l'extérieur.
Le produit fonctionnera à des températures ambiantes comprises entre -10ºC et 40ºC mais fonctionnera
de manière optimale entre 20ºC et 30ºC.
Le produit fonctionnera dans une humidité de 20% à 90%, sans condensation.
3.6
Ce produit est certifié FCC, IC, CSA et CE et est conforme aux normes de test des directives LVD et EMC.
Mentions légales
•Respectez toujours les règles et réglementations locales lors de l'installation ou de l'utilisation du luminaire à LED.
•N'ouvrez pas ou ne démontez pas le luminaire à LED car il ne contient aucune pièce réparable.
Ouvrir ou modifier le luminaire à LED peut être dangereux et annule la garantie.
•N'utilisez pas le luminaire LED si le luminaire LED ou son câble d'alimentation sont endommagés.
Remplacez le câble d'alimentation par un câble de valeur nominale correcte uniquement.
•Toute modification des câbles peut entraîner des effets électromagnétiques indésirables qui peuvent rendre
le produit non conforme aux exigences légales.
•N'exposez pas le luminaire à LED à :
Une humidité condensée, une brume épaisse ou un jet direct ;
Températures ambiantes en dehors de la plage spécifiée ;
Poussière et contamination ;
La lumière directe du soleil pendant l'utilisation ou une lumière HID qui pourrait chauffer le driver.
•Déconnectez toujours le luminaire LED du secteur avant d'effectuer toute maintenance.
•Laissez toujours une période de refroidissement d'au moins 20-30 minutes avant de toucher le luminaire LED.
Si vous touchez le luminaire à LED lorsqu'il est allumé ou immédiatement après, vous risquez de vous brûler !
•La convection naturelle évacue la chaleur du dissipateur thermique.
Pour que le système puisse se refroidir correctement, il faut prévoir un espace d'au moins 5 cm
entre le luminaire et le toit de votre espace de culture.
4. RECOMMANDATIONS DE SÉCURITÉ ET AVERTISSEMENTS
Lisez attentivement les avertissements ci-dessous avant d'utiliser ou de travailler avec le produit !
AVERTISSEMENT!
Fig4. Tracé de la distribution de la lumière.
Unit: cd
C0/180 , 117.9
C30/210 , 118.0
C60/240 , 118.0
C90/270 , 117.9

1x CORDON D’ALIMENTACION V
2
2x CINTRES MÉTALLIQUES
1
Fig5. Composants de luminaire
•N'utilisez pas de matériaux abrasifs ou de produits de nettoyage agressifs pour nettoyer le luminaire à LED car cela
pourrait endommager l'optique secondaire. Utilisez plutôt un tissu/tissu propre et humide.
•N'utilisez pas le luminaire à DEL à proximité de substances inflammables, explosives ou réactives.
Le luminaire à LED peut atteindre des températures de 40ºC.
•N'utilisez pas de vaporisateurs de soufre ou de brumisateurs d'eau
•L'installation et l'utilisation du luminaire à LED sont de la responsabilité de l'utilisateur final.
Une utilisation ou une installation incorrecte peut entraîner une panne et endommager le luminaire à LED.
Les dommages au luminaire à LED et aux circuits électroniques résultant d'une installation et d'une utilisation
incorrectes annulent la garantie.
5. CONTENU
Le montage et l'installation du luminaire à LED doivent être conformes aux lois
et réglementations locales en vigueur.
AVERTISSEMENT!
L'installateur est responsable de l'installation correcte et sûre.AVERTISSEMENT!
Assurez-vous que le câblage local peut supporter les exigences de tension et
de courant du luminaire à LED.
AVERTISSEMENT!
Évitez les câbles spiralés et gardez les fils d'alimentation séparés pour aider
à prévenir les interférences électromagnétiques.
AVERTISSEMENT!
Ne pas connecter ou déconnecter le luminaire à LED sous charge.
AVERTISSEMENT!
6. INSTALLATION
• 1 X P-TEK SQ300W PRO LED LUMINAIRE UN PILOTE DIMMABLE
ET CONTRÔLABLE DE L’EXTÉRIEUR
• 1X MANUEL
(connecter á INPUT)
(se connecter aux crochets de
montage pour accrocher le luminaire)
