PHOTONTEK X 465W PRO User manual

WARRANTY
5
55
PHOTONTEK FULL-SPECTRUM LED
PRO
465WX
ENGLISH
ENGLISH
SPANISH
SPANISH
FRENCH
FRENCH
 
MANUAL
MANUAL

PHOTONTEK FULL-SPECTRUM LED
PRO
465WX
ENGLISH
MANUAL
1. INTRODUCTION
3.1
3.2
3.4
3.5
3.6
6.1
6.1.1
6.1.2
6.1.3
Fixture assembly & installation
Assembling the frame
Connecting the driver
Connecting the LED light bars
Replacing and changing light bars
Installing the fixture
General product information
Technical Specifications
Spectra
Light distribution curve
Environment
Legal
Connecting the manual dimmer control
Connecting fixtures in series for external control
6.2
6.3
6.4
6.5 Connecting the LED fixture to the mains
6.6
2. PRODUCT DESCRIPTION
3. PRODUCT INFORMATION AND SPECIFICATIONS
4. SAFETY RECOMMENDATIONS AND WARNINGS
5. CONTENTS
7. PRECAUTIONS WHEN USING THE LED FIXTURE
8. INSPECTION, MAINTENANCE AND REPAIR
9. STORAGE AND DISPOSAL
10. WARRANTY
6. INSTALLATION
TABLE OF CONTENTS
3.3

1. INTRODUCTION
Thank you for purchasing the PhotonTek X 465W Pro linear multi-light bar LED fixture. This manual describes how to install and use
the PhotonTek fixture; please read this manual thoroughly before attempting to install or operate any PhotonTek X Series system
The PhotonTek X 465W Pro LED is an electronic horticultural LED fixture using a linear array design with five LED light bars. The
PhotonTek X 465W Pro is a highly efficient high-intensity full-cycle grow lighting solution for commercial horticulture cultivation.
The PhotonTek X 465W Pro has the power and flexibility to scale from vegetative growth to higher light intensities in bloom.
In this manual the Photontek X 465W Pro LED will be referred to as: “the LED fixture”.
2. PRODUCT DESCRIPTION
3. PRODUCT INFORMATION AND SPECIFICATIONS
3.1 General Product Information
Photontek X 465W Pro LED
PhotonTek Horticultural Lighting
PTEKLED019
5060560030980
NEMA 5-15P - 120V mains supply
3.2 Technical Specifications
PRODUCT NAME
MANUFACTURER
PRODUCT CODE
EAN
PLUG TYPE
INPUT VOLTAGE
INPUT POWER
@ 208V, 100%
@ 240V, 100% 2.2A max
@ 277V, 100% 1.9A max
POWER FACTOR
PPF
EFFICACY
SPECTRUM
LIGHT SOURCE
120 - 277V,
50/60Hz AC IP65 – Fixture
IP67 - Driver
465W
4.5A max
2.6A max
>0.97
1256 µmol/s
2.7 µmol/J
Full Spectrum
LUMILEDS
& Osram diodes
Waterproof/Dustproof
Dimensions
Weight
Life Span
Beam angle
Working Temperature
LED Driver Attached
Working Temperature
LED Driver Remote 16.4ft ext
Working Humidity
Manual dim/External
lighting controller
39.29” x 35.43” x 3.23”
24.25 lbs
>50000H
20% - 90%
0-10V
Analog Protocol
120º
INPUT CURRENT
@ 120V, 100% O/P
PARAMETER VALUEVALUE PARAMETER
-20º -- +40ºC
-4º -- +104ºF
0º -- 40ºC
32º -- 104ºF

Fig2. Full Spectrum.
3.3 Spectra
Fig1. Fixture dimensions.
300 500 600 700 800
39.29” 3.23”
35.43”

3.4 Light distribution curve
3.5 Environment
The LED fixture is intended to be used in climate-controlled grow rooms and indoor farms. The product may be used in damp
environments but may not be used in wet environments or outdoors.
The product will operate in ambient temperatures from -20ºC to 40ºC but will function at optimal level between 20ºC to 30ºC.
The product will operate in 20% – 90% humidity, non-condensing.
3.6
This product is FCC, IC, CSA & CE certified compliant with LVD and EMC directive test standards.
Legal
•Always adhere to the local rules and regulations when installing or using the LED fixture.
•Do not open or disassemble the LED fixture as it contains no serviceable parts inside. Opening or modifying
the LED fixture can be dangerous and will void the warranty.
•Do not use the LED fixture when either the LED fixture or its power cord are damaged. Replace the power cord
with correctly rated cord only.
•Modifications to the cabling can lead to unwanted electromagnetic effects which may make the product not
comply with legal requirements.
•Do not expose the LED fixture to:
Condensing humidity, heavy mist or direct spray;
Ambient temperatures outside the specified range;
Dust and contamination;
Direct sunlight during use or HID light that may heat up the driver.
•Always disconnect the LED fixture from mains before performing any maintenance.
•Always allow for a cool down period of at least 20-30 minutes before touching the LED light bars. Touching
the LED bars when the fixture is lit or immediately after may result in burns!
•Natural convection removes heat away from the heatsink. In order for the system too properly cool itself, at
least 5cm of space is required between the fixture and the roof of your grow area.
4. SAFETY RECOMMENDATIONS AND WARNINGS
•Do not use abrasive materials or aggressive cleaning agents to clean the LED fixture as this may damage the
secondary optics. Instead use a clean dry fabric/cloth.
•Do not use the LED fixture near flammable, explosive or reactive substances. The LED fixture can reach tempera-
tures of 40ºC.
•Do not use sulphur vaporizers or water misters.
•The installation and use of the LED fixture is the responsibility of the end user. Incorrect use or installation can
lead to failure and damage to the LED fixture. Damage to the LED fixture and electronic circuitry as a result of
incorrect installation and use revokes the warranty.
Carefully read the warnings below before using or working with the product!WARNING!
Unit: cd
C0/180 , 117.3
C30/210 , 117.6
C60/240 , 115.9
C90/270 , 114.2
Fig3. Light distribution plot.

1x LED FRAME A
5x LED LIGHT BAR
1x SUPPORT FRAME
Contains driver
fixing bracket
1x LED FRAME B
24
1x LED DRIVER
Power output cables
(male connectors)
to face Frame B
1
3
Fig4. Fixture components
•Always adhere to the local rules and regulations when installing or using the LED fixture.
•Do not open or disassemble the LED fixture as it contains no serviceable parts inside. Opening or modifying
the LED fixture can be dangerous and will void the warranty.
•Do not use the LED fixture when either the LED fixture or its power cord are damaged. Replace the power cord
with correctly rated cord only.
•Modifications to the cabling can lead to unwanted electromagnetic effects which may make the product not
comply with legal requirements.
•Do not expose the LED fixture to:
Condensing humidity, heavy mist or direct spray;
Ambient temperatures outside the specified range;
Dust and contamination;
Direct sunlight during use or HID light that may heat up the driver.
•Always disconnect the LED fixture from mains before performing any maintenance.
•Always allow for a cool down period of at least 20-30 minutes before touching the LED light bars. Touching
the LED bars when the fixture is lit or immediately after may result in burns!
•Natural convection removes heat away from the heatsink. In order for the system too properly cool itself, at
least 5cm of space is required between the fixture and the roof of your grow area.
•Do not use abrasive materials or aggressive cleaning agents to clean the LED fixture as this may damage the
secondary optics. Instead use a clean dry fabric/cloth.
•Do not use the LED fixture near flammable, explosive or reactive substances. The LED fixture can reach tempera-
tures of 40ºC.
•Do not use sulphur vaporizers or water misters.
•The installation and use of the LED fixture is the responsibility of the end user. Incorrect use or installation can
lead to failure and damage to the LED fixture. Damage to the LED fixture and electronic circuitry as a result of
incorrect installation and use revokes the warranty.
5. CONTENTS
Mounting and installing the LED fixture must be in accordance with the applicable local laws and regulations.WARNING!
The installer is responsible for correct and safe installation.WARNING!
Ensure the local cabling can support the voltage and current requirements of the LED fixture.WARNING!
Avoid coiled cords and keep mains leads separated to help prevent electromagnetic interference.WARNING!
Do not connect or disconnect the LED fixture under load.
WARNING!
6. INSTALLATION
• 1 X 120V POWER SUPPLY CORD
• 2 X METAL CABLE HANGERS
• 1X MANUAL
1X DRIVER O/P CABLE
6
1X DIMMING CABLE
7
Connects to SIGNAL IN
connector on Frame B
1X DIMMING CONTROLLER 0 -10V
Contains power and dimming
cable connectors (female)
5

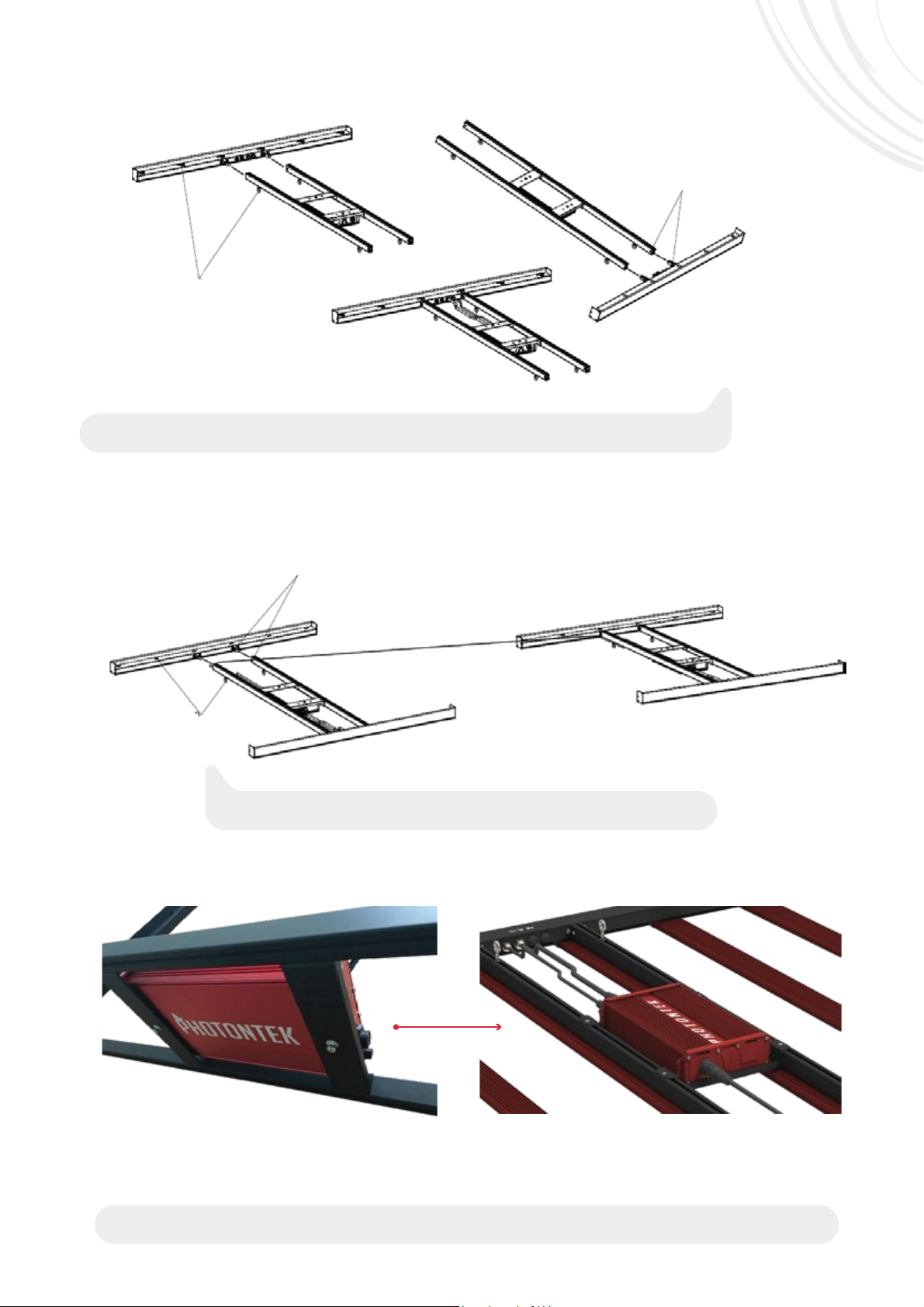

6.1.1 Assemble the frame
6.1.2 Connect the driver
Place LED driver on mounting bracket and fix with
retention screws through bracket into base plate.
Connect driver outputs to input connector cables on Frame B.
Note the direction when installing; the driver fixing bracket is on top when fixture is hung.
Press button on the frame push-click connector to connect and ensure button pops up in hole socket to lock.
Note the direction when installing; the driver tray is on top when the fixture is hung.
Using PhotonTek 5m LED driver extension cords (sold separately), the driver can be positioned remotely for greater flexibility.
Connect Frame A and B to the
support frame by pressing
button on frame connector
and inserting into support
frame socket and lock.
6.1 Fixture assembly & installation
Connect Frame B to
support frame end near
support plate.
Press button on Frame A
push-click connector to
connect to support frame and
ensure button clicks into hole
socket to lock.

Ensure the driver is secured and flip the fixture over so the
driver is now underneath. Insert the end
of the light bar with the hook into the square
hole in Frame A
Then insert the other end; align the round hole
on Frame B with the light bar’s magnetic end
and insert male pin into female socket.
Ensure magnetic connection is secure.
6.1.3 Connect the LED light bars
6.2 Replacing and changing light bars
6.3 Installing the fixture
Individual 93W light bars are available to purchase as replacements or with different spectral ratios to adjust fixture spectral
output.
The X 465W Pro fixture’s modular design has an intelligent LED driver which can autosense and decrease or increase power to
match the amount of 93W light bars installed on the fixture.
Ensure all light bars are installed correctly and are secure. Carefully turn the fixture over and
attach the metal cable hangers to the mounting hooks. Hang the fixture in required position
and height. For optimal performance; position fixture 30 - 50cm above plant canopy. Ensure
the fixture is hung horizontally.
At least one light bar must be installed in the fixture before switching on.
WARNING!
Mount the system to something that can hold the weight of the LED fixture.
WARNING!
Assemble the rest of the light bars into the fixture frame as shown in the figure above.
Attach metal cable hangers
to mounting hooks

6.4 Connecting the Manual Dimmer Control
The dimmer control is connected to the Dimming IN connector on the fixture. This enables light intensity (PPF level)
to be adjusted according to requirement. The LED fixture light intensity can be adjusted without changing spectral
power distribution or losing efficiency.

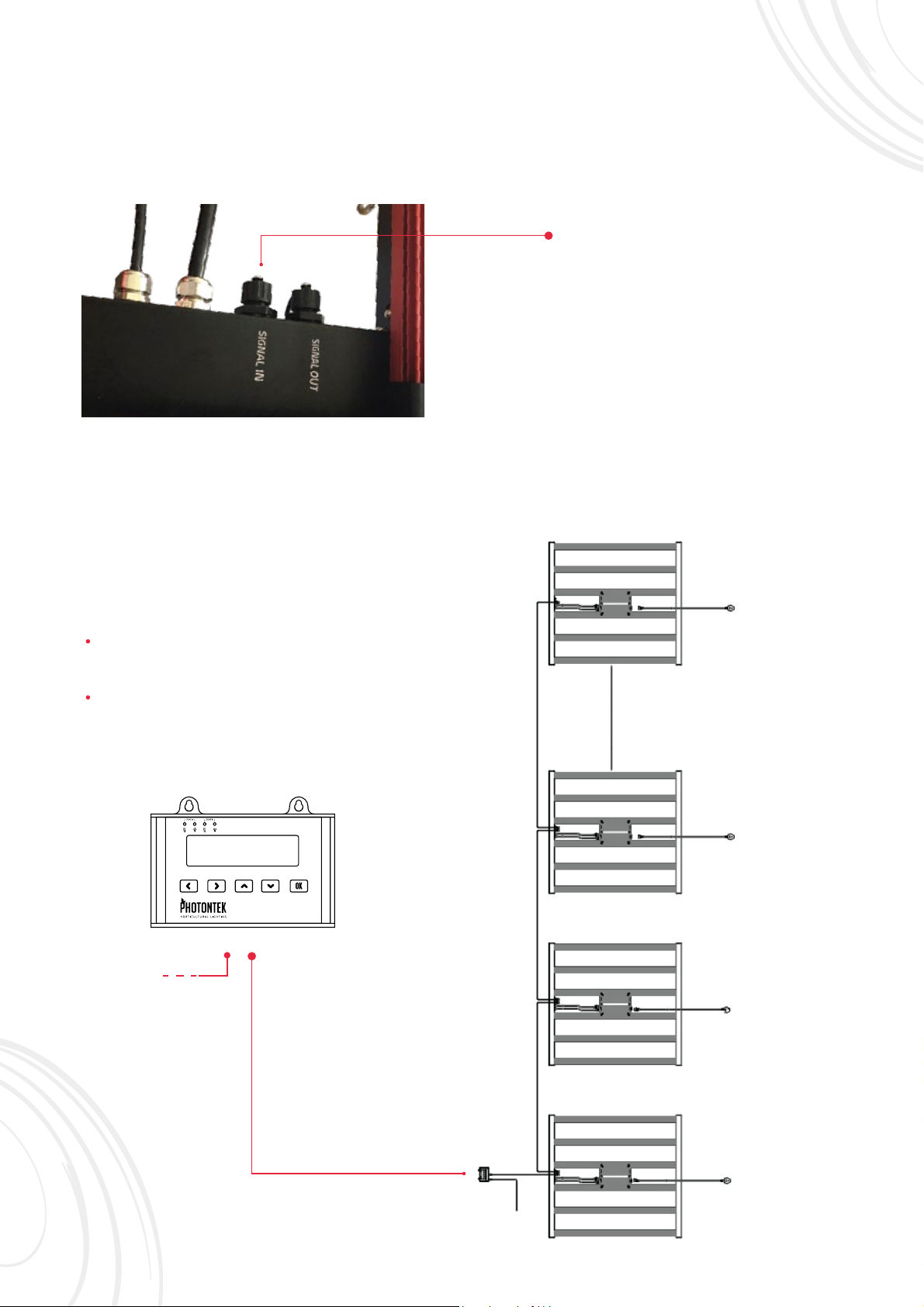

6.5 Connecting Fixtures in series for External Control
For detailed instructions please refer to the PhotonTek Digital Lighting Controller manual.
The X 465W Pro uses 0-10V signal protocol for control.
Position and hang each fixture appropriately.
Connect manual dimmer or
lighting controller signal cord
to ‘SIGNAL IN’ connector.
Connect controller output signal wire to fixture 1 SIGNAL
in connector. Connect signal wire from fixture 1 SIGNAL
OUT connector to fixture 2 SIGNAL IN connector.
Continue to connect fixtures in series for up to 100
fixtures per controller, see figure below..
BUILT BY GROWERS FOR GROWERS
LIGHTING CONTROLLER
DIGITAL

6.6 Connecting the LED fixture to the mains
• Regularly check the LED fixture for dust or dirt build up. Clean if necessary. Contamination may cause
overheating and decreased performance.
• Clean the outside of the LED fixture using a dry or damp cloth.
• Regularly check the cords of the LED fixture to ensure it is undamaged.
• The LED fixture is supplied with a 120V power cord for 120V power supply. 240V and 277V power cords
are not included and must be purchased separately.
• Select the correctly rated cord for your mains power supply and connect driver power input socket to
switching gear/power supply.
• Switch on mains power.
7. PRECAUTIONS WHEN USING THE LED FIXTURE
Always wait 20 – 30 minutes for the LED light bars to cool down.WARNING!
WARNING!
Always ensure at least one light bar is connected to the fixture before switching
on. The X 465W Pro has an intelligent LED driver which will increase or decrease power to
match the amount of light bars connected to the system.
9. STORAGE AND DISPOSAL
Store the LED fixture in a dry and clean environment, with an ambient temperature of -25ºC to 55ºC.
The product must not be discarded as unsorted municipal waste but must be collected separately for the purpose of treatment,
recovery and environmentally sound disposal.
10. WARRANTY
PhotonTek warrants the mechanical and electronic components of their product to be free of defects in material and workman-
ship if used under normal operating conditions for a period of five (5) years from the original date of purchase. If the product
shows any defects within this period and that defect is not due to user error or improper use PhotonTek shall, at its discretion,
either replace or repair the product using suitable new or reconditioned products or parts. In case PhotonTek decides to replace
the entire product, this limited warranty shall apply to the replacement product for the remaining initial warranty period, i.e. five (5)
years from the date of purchase of the original product. For service; return the product to your shop with the original sales receipt.
8. INSPECTION, MAINTENANCE AND REPAIR
Make sure mains power is switched off.
WARNING!
Ensure the power supply cord is not coiled and does not touch any hot surfaces.WARNING!
Connect the cabling according to local rules, safety regulations and electrical code.WARNING!
Ensure power cord rating matches mains supply voltage.WARNING!
Do not connect or disconnect the LED fixture under load.WARNING!
WARNING!
Ensure external switching gear can cope with the inrush current of the LED fixture.
Always use a double pole contactor suitable for switching a capacitive load. Never use
household timers to switch the LED fixture!
Disconnect the LED fixture from mains before performing any maintenance or repairs.
WARNING!
WARNING!
Do not open or disassemble the LED fixture, it contains no serviceable parts inside.
Opening the LED fixture can be dangerous and will void the warranty.
Do not connect or disconnect the LED fixture under load
WARNING!
Always wait 20 – 30 minutes for the LED light bars to cool down.WARNING!
Do not clean the LED fixture with detergents, abrasives or other aggressive substances.
CAUTION!

1. INTRODUCCIÓN
3.1
3.2
3.4
3.5
3.6
6.1
6.1.1
6.1.2
6.1.3
Montaje e Instalación de Accesorios
Ensamblando el Marco
Conectar el Controlador
Conecte las barras de luz LED
Sustitución y Cambio de Barras de Luz
Instalación de la luminaria
Información General del Producto
Especificaciones Técnicas
Espectros
Curva de Distribución de Luz
Medio Ambiente
Legal
Conexión del Control de Atenuación Manual
Conexión de Luminarias en serie para Control Externo
6.2
6.3
6.4
6.5 Conexión de la Luminaria LED a la Red Eléctrica
6.6
2. DESCRIPCIÓN DEL PRODUCTO
3. INFORMACIÓN Y ESPECIFICACIONES DEL PRODUCTO
4. RECOMENDACIONES DE SEGURIDAD Y ADVERTENCIAS
5. CONTENIDO
7. PRECAUCIONES AL USAR EL DISPOSITIVO LED
8. INSPECCIÓN, MANTENIMIENTO Y REPARACIÓN.
9. ALMACENAMIENTO Y ELIMINACIÓN
10. GARANTÍA
6. INSTALACIÓN
TABLA DE CONTENIDO
3.3
PHOTONTEK FULL-SPECTRUM LED
PRO
465WX
ESPANOL
MANUAL

1. INTRODUCCIÓN
Muchas gracias por comprar la luminaria LED de barra de luz múltiple lineal PhotonTek X 465W Pro. Este manual describe cómo
instalar y usar la luminaria PhotonTek; por favor lea este manual detenidamente antes de intentar u operar cualquier sistema de la
serie PhotonTek.
El PhotonTek X 465W Pro LED es un dispositivo LED electrónico para horticultura que utiliza un diseño de matriz lineal con cinco
barras de luz LED. El PhotonTek X 465W Pro es una solución de iluminación para cultivos de ciclo completo de alta eficiencia para
la horticultura comercial. El PhotonTek X 465W Pro tiene el poder y la flexibilidad de escalar desde el crecimiento vegetativo
hasta mayores intensidades de luz en la floración.
En este manual, el Photontek X 465W Pro LED se le denominará como: "la luminaria LED".
2. DESCRIPCIÓN DEL PRODUCTO
3. INFORMACIÓN Y ESPECIFICACIONES DEL PRODUCTO
3.1 Información General del Producto
Photontek X 465W Pro LED
Iluminación Hortícola PhotonTek
PTEKLED019
5060560030980
NEMA 5-15P - Fuente de alimentación de 120V
3.2 Especificaciones Técnicas
NOMBRE DEL PRODUCTO
FABRICANTE
CÓDIGO DE PRODUCTO
EAN
TIPO DE ENCHUFE
VOLTAJE DE ENTRADA
POTENCIA DE ENTRADA
@ 208V, 100%
@ 240V, 100% 2.2A max
@ 277V, 100% 1.9A max
FACTOR DE POTENCIA
PPF
EFICACIA
ESPECTRO
FUENTE DE LUZ
120 - 277V,
50/60Hz AC IP65 – Luminaria
IP67 - Conductor
465W
4.5A max
2.6A max
>0.97
1256 µmol/s
2.7 µmol/J
Espectro Completo
LUMILEDS
& Osram diodes’
Impermeable /
A prueba de polvo
Dimensiones
Peso
Esperanza de Vida
Ángulo de Haz
Temperatura
de Funcionamiento
Controlador LED adjunto -20º -- +40ºC
-4º -- +104ºF
Humedad de Trabajo
Atenuador manual/
controlador de iluminación
externa
39.29” x 35.43” x 3.23”
24.25 lbs
>50000H
20% - 90%
0-10V
Protocolo Analógico
120º
CORRIENTE DE ENTRADA
@ 120V, 100% O/P
PARÁMETRO VALORVALOR PARÁMETRO
0º -- 40ºC
32º -- 104ºF
Temperatura
de Funcionamiento
Controlador LED
remoto 16.4ft ext

Fig2. Espectro Completo F.
3.3 Espectros
Fig1. Dimensiones de la luminaria.
39.29” 3.23”
35.43”
300 500 600 700 800

3.4 Curva de Distribución de Luz
3.5 Medio Ambiente
La luminaria LED está diseñado para ser utilizado en salas de cultivo con clima controlado, granjas interiores e invernaderos. El
producto puede usarse en ambientes húmedos, pero no en ambientes mojados o al aire libre.
El producto funcionará a temperaturas ambiente de -20ºC a 40ºC, pero funcionará a un nivel óptimo entre 20ºC y 30ºC.
El producto funcionará en 20% - 90% de humedad, sin condensación.
3.6
Este producto está certificado por la FCC, IC, CSA y CE y cumple con los estándares de prueba de las directivas LVD y EMC.
Legal
•Siempre siga las reglas y regulaciones locales al instalar o usar la luminaria LED.
•No abra ni desmonte la luminaria LED, ya que no contiene piezas reparables en su interior. El abrir o modificar
la luminaria LED puede ser peligroso y anulará la garantía.
•No utilice la luminaria LED cuando la luminaria LED o su cable de alimentación estén dañados. Reemplace el
cable de alimentación solo con un cable con clasificación correcta.
•Las modificaciones en los cables puede dar lugar a efectos electromagnéticos no deseados, lo que hace que el
producto no cumpla con los requisitos legales.
•No exponga el dispositivo LED a:
Humedad condensada, neblina intensa, neblina o rociado directo;
Temperaturas ambiente fuera del rango especificado;
Polvo y contaminación;
Luz solar directa durante el uso o luz HID que podría calentar el balasto.
•Siempre desconecte el dispositivo de la red eléctrica antes de realizar cualquier mantenimiento.
•Siempre permita un período de enfriamiento de al menos 20-30 minutos antes de tocar las barras de luz LED.
¡El tocar las barras LED cuando el dispositivo está encendido o inmediatamente después puede provocar
quemaduras!
4. RECOMENDACIONES DE SEGURIDAD Y ADVERTENCIAS
•La convección natural elimina el calor del disipador térmico. Para que el sistema pueda enfriarse bien, se requiere
al menos 5 cm de espacio entre la luminaria y el techo de su área de cultivo.
•Por favor no utilice materiales abrasivos o agentes de limpieza agresivos para limpiar la luminaria LED, ya que
esto puede dañar la óptica secundaria. En su lugar, use una tela limpia y seca.
•No utilice el dispositivo cerca de sustancias inflamables, explosivas o reactivas. La luminaria LED puede alcanzar
temperaturas de 40ºC.
•No use vaporizadores de azufre o agua pulverizada.
•La instalación y el uso del dispositivo son responsabilidad del usuario final. El uso o una instalación incorrecta
pueden provocar fallas y daños en la luminaria LED. El daño a la luminaria LED y a los circuitos electrónicos como
resultado de una instalación y uso incorrecto revocará la garantía.
Por favor lea atentamente las siguientes advertencias antes de usar o trabajar con el producto!
Unit: cd
C0/180 , 117.3
C30/210 , 117.6
C60/240 , 115.9
C90/270 , 114.2
Fig3. Parcela de distribución de luz.
ADVERTENCIA!

•Siempre siga las reglas y regulaciones locales al instalar o usar la luminaria LED.
•No abra ni desmonte la luminaria LED, ya que no contiene piezas reparables en su interior. El abrir o modificar
la luminaria LED puede ser peligroso y anulará la garantía.
•No utilice la luminaria LED cuando la luminaria LED o su cable de alimentación estén dañados. Reemplace el
cable de alimentación solo con un cable con clasificación correcta.
•Las modificaciones en los cables puede dar lugar a efectos electromagnéticos no deseados, lo que hace que el
producto no cumpla con los requisitos legales.
•No exponga el dispositivo LED a:
Humedad condensada, neblina intensa, neblina o rociado directo;
Temperaturas ambiente fuera del rango especificado;
Polvo y contaminación;
Luz solar directa durante el uso o luz HID que podría calentar el balasto.
•Siempre desconecte el dispositivo de la red eléctrica antes de realizar cualquier mantenimiento.
•Siempre permita un período de enfriamiento de al menos 20-30 minutos antes de tocar las barras de luz LED.
¡El tocar las barras LED cuando el dispositivo está encendido o inmediatamente después puede provocar
quemaduras!
•La convección natural elimina el calor del disipador térmico. Para que el sistema pueda enfriarse bien, se requiere
al menos 5 cm de espacio entre la luminaria y el techo de su área de cultivo.
•Por favor no utilice materiales abrasivos o agentes de limpieza agresivos para limpiar la luminaria LED, ya que
esto puede dañar la óptica secundaria. En su lugar, use una tela limpia y seca.
•No utilice el dispositivo cerca de sustancias inflamables, explosivas o reactivas. La luminaria LED puede alcanzar
temperaturas de 40ºC.
•No use vaporizadores de azufre o agua pulverizada.
•La instalación y el uso del dispositivo son responsabilidad del usuario final. El uso o una instalación incorrecta
pueden provocar fallas y daños en la luminaria LED. El daño a la luminaria LED y a los circuitos electrónicos como
resultado de una instalación y uso incorrecto revocará la garantía.
5. CONTENIDO
El montaje e instalación de la luminaria LED debe realizarse de acuerdo con las leyes y regulaciones locales aplicables.
El instalador tiene la responsabilidad de una instalación correcta y segura.
Por favor asegúrese que el cableado local pueda soportar los requisitos de voltaje y corriente del dispositivo.
Evite los cables en espiral y mantenga los cables de alimentación separados para ayudar a evitar interferencias electromagnéticas.
No conecte ni desconecte el dispositivo LED bajo carga.
6. INSTALACIÓN
Se conecta al SIGNAL IN
conector en el Marco B
1X REGULADOR DE ATENUACIÓN 0 -10V
Fig4. Componentes del accesorio.
ADVERTENCIA!
ADVERTENCIA!
ADVERTENCIA!
ADVERTENCIA!
ADVERTENCIA!
24
1
3
5
1x MARCO LED A
Contiene cables de entrada
de alimentación
(hembra)
5x BARRA DE LUZ LED
1x CONTROLADOR LED
Cables de salida de potencia
(conectores macho)
hacia el Marco B
1x CUADRO DE SOPORTE
Contiene la bandeja
del conductor
1x MARCO LED B
• 1X 120V CABLE DE ALIMENTACIÓN
• 2X ERCHAS DE METAL
• 1X MANUAL
6
7
1X CONDUCTOR DE CABLE O/P
1X CABLE DE ATENUACIÓN

6.1 Montaje e Instalación de Accesorios
6.1.1 Ensamblando el Marco
6.1.2 Conectar el Controlador
Presione el botón en el conector
Marco A push-click para conectarse
al marco de soporte y asegúrese de
que el botón haga clic en el orificio
del agujero para bloquear.
Conecte las salidas del controlador a los
cables del conector de entrada en el Marco B.
Conecte el Marco A y B al marco
de soporte presionando el
botón en el conector del marco
e insertándolo en el zócalo y
bloqueo del marco de soporte.
Tenga en cuenta la dirección al instalar; la bandeja del controlador está en la parte superior cuando la luminaria se encuentra colgada.
Tenga en cuenta la dirección al instalar; la bandeja del controlador está en la parte superior cuando la luminaria se encuentra colgada.
Conecte el Marco B al
extremo del marco de
soporte cerca de la
placa de soporte.
Coloque el controlador LED en el soporte de montaje y fíjelo
con tornillos de retención a través del soporte en la placa base.
Usando los cables de extensión del controlador PhotonTek 5m LED (se venden por
separado), el controlador se puede colocar de forma remota para una mayor flexibilidad.

Asegúrese que el controlador esté asegurado y voltee el
dispositivo para que el controlador esté debajo. Inserte el
extremo de la barra de luz con el gancho en el orificio
cuadrado en el Marco A.
Después inserte el otro extremo; alinee el orificio
redondo en el Marco B con el extremo magnético de la
barra de luz e inserte el pin macho en el enchufe hembra.
Asegúrese que la conexión magnética sea segura.
6.1.3 Conecte las barras de luz LED
6.2 Sustitución y Cambio de Barras de Luz
6.3 Instalación de la luminaria
Las barras de luz individuales de 93 W están disponibles para ser compradas como reemplazos o con diferentes relaciones
espectrales para ajustar la salida espectral del dispositivo.
El diseño modular de la luminaria X 465W Pro tiene un controlador LED inteligente que puede detectar automáticamente y
disminuir o aumentar la potencia para adaptarse a la cantidad de barras de luz de 93W instaladas en la luminaria.
Asegúrese que todas las barras de luz estén instaladas correctamente y sean seguras. Con cuidado, gire
el dispositivo y conecte los ganchos de cable de metal a los ganchos de montaje. Cuelgue el dispositivo
en la posición y altura requeridas. Para un rendimiento óptimo.
coloque el accesorio a 30-50 cm por encima del dosel de la planta.
Asegúrese que el dispositivo esté colgado horizontalmente.
Conecte los ganchos de cable de
metal a los ganchos de montaje
Ensamble el resto de las barras de luz en el marco del accesorio tal como se muestra en la figura de arriba.
Se debe instalar al menos una barra de luz en el dispositivo antes de encenderlo.
ADVERTENCIA!
Monte el sistema en algo que pueda soportar el peso de la luminaria LED.
ADVERTENCIA!

6.4 Conexión del Control de Atenuación Manual
El control de atenuación está conectado al conector de atenuación del aparato. Esto permite ajustar la intensidad de
la luz (nivel de Factor de Protección Personal) según las necesidades. La intensidad de luz del accesorio LED puede
ajustarse sin cambiar la distribución de potencia espectral o perder eficiencia.
6.5 Conexión de Luminarias en serie para Control Externo
Para instrucciones detalladas, por favor, consulte el manual del controlador de iluminación digital PhotonTek.
El X 465W Pro utiliza un protocolo de señal de 0-10V para el control.
Coloque y cuelgue cada accesorio adecuadamente.
Conecte el atenuador manual o el
cable de señal del controlador de
iluminación al conector "SIGNAL IN".
BUILT BY GROWERS FOR GROWERS
LIGHTING CONTROLLER
DIGITAL
Conecte el cable de señal de salida del controlador al
dispositivo 1 SIGNAL en el conector. Conecte el cable
de señal del conector del dispositivo 1 SIGNAL OUT al
conector del dispositivo 2 SIGNAL IN.
Continúe conectando dispositivos en serie para hasta
100 dispositivos por controlador, consulte la figura a
continuación ".

6.6 Conexión de la Luminaria LED a la Red Eléctrica
• Revise regularmente el dispositivo para detectar la presencia de polvo o suciedad acumulada. Límpielo
de ser necesario. La contaminación puede causar sobrecalentamiento y disminución del rendimiento.
•Limpie el exterior de la lámpara LED con un paño seco o húmedo.
• Compruebe regularmente el cableado de la luminaria LED para asegurarse que no esté dañado.
• El accesorio LED se suministra con un cable de alimentación de 120V para una fuente de alimentación
de
120V. Los cables de alimentación de 240V y 277V no están incluidos y deben comprarse por separado
• Seleccione el cable con la clasificación correcta para la fuente de alimentación de la red eléctrica y
conecte
la toma de entrada de alimentación del controlador al equipo de conmutación / fuente de alimentación.
• Encienda la alimentación de red.
7. PRECAUCIONES AL USAR EL DISPOSITIVO LED
9. ALMACENAMIENTO Y ELIMINACIÓN
Store the LED fixture in a dry and clean environment, with an ambient temperature of -25ºC to 55ºC.
The product must not be discarded as unsorted municipal waste but must be collected separately for the purpose of treatment,
recovery and environmentally sound disposal.
10. GARANTÍA
PhotonTek garantiza que los componentes mecánicos y electrónicos de su producto se encuentran libres de defectos de material
y mano de obra si se usan en condiciones normales de funcionamiento durante un período de tres (5) años a partir de la fecha
original de compra. Si el producto muestra algún defecto dentro de este período y ese defecto no se debe a un error del usuario o
uso indebido, PhotonTek deberá, a su discreción, reemplazar o reparar el producto con productos o piezas nuevas o reacondicio-
nadas. En caso de que PhotonTek decida reemplazar el producto completo, esta garantía limitada se aplicará al producto de
reemplazo por el período de garantía inicial restante, es decir, tres (5) años a partir de la fecha de compra del producto original.
Para ser atendido, devuelva la luminaria a su tienda con el recibo de compra original.
8. INSPECCIÓN, MANTENIMIENTO Y REPARACIÓN.
Asegúrese que el equipo de conmutación externo pueda hacer frente a la corriente de
entrada de la luminaria LED. Utilice siempre un contactor de doble polo adecuado para cambiar una
carga capacitiva. ¡Nunca use temporizadores domésticos para cambiar la luminaria LED!
ADVERTENCIA!
Por favor asegúrese que la red eléctrica esté apagada.ADVERTENCIA!
Asegúrese que el cable de alimentación no esté enrollado y no toque ninguna superficie caliente.
ADVERTENCIA!
Conecte los cables de acuerdo con las normas locales, las regulaciones de seguridad y el código eléctrico.
ADVERTENCIA!
Asegúrese que la clasificación del cable de alimentación coincide con el voltaje de la red eléctrica.ADVERTENCIA!
No conecte ni desconecte el dispositivo LED bajo carga.ADVERTENCIA!
Asegúrese siempre que al menos una barra de luz esté conectada al dispositivo antes de
encenderla. El X 465W Pro cuenta con un controlador LED inteligente que aumentará o disminuirá la
potencia para que coincida con la cantidad de barras de luz conectadas al sistema.
ADVERTENCIA!
Siempre espere de 20 a 30 minutos para que las barras de luz LED se enfríen.ADVERTENCIA!
Siempre desconecte la luminaria LED de la red eléctrica antes de realizar cualquier mantenimiento.
ADVERTENCIA!
No conecte ni desconecte el dispositivo LED bajo carga.ADVERTENCIA!
No abra ni desmonte la luminaria LED, ya que no contiene piezas reparables en su
interior. El abrir o modificar la luminaria LED puede ser peligroso y anulará la garantía.
ADVERTENCIA!
Siempre espere de 20 a 30 minutos para que las barras de luz LED se enfríen.ADVERTENCIA!
No limpie el dispositivo con detergentes, abrasivos u otras sustancias agresivas.ADVERTENCIA!

1. INTRODUCCIÓN
3.1
3.2
3.4
3.5
3.6
6.1
6.1.1
6.1.2
6.1.3
Assemblage et Installation de la Lampe
Assemblez le Support
Connectez le Transformateur
Connectez les Barres Lumineuses LED
Remplacement et Changement des Barres Lumineuses
Installation de la Lampe
Informations Générales sur le Produit
Spécifications Techniques
Spectres
Courbe de Distribution Lumineuse
Environnement
Informations Légales
Connexion du Variateur à Contrôle Manuel
Connexion des Lampes en Série pour un Contrôle Externe
6.2
6.3
6.4
6.5 Connexion de la Lampe LED à L'alimentation6.6
2. DESCRIPTION DU PRODUIT
3. INFORMATIONS ET SPÉCIFICATIONS SUR LE PRODUIT
4. RECOMMANDATIONS ET AVERTISSEMENTS DE SÉCURITÉ
5. CONTENU
7. PRÉCAUTIONS À PRENDRE LORS DE L'USAGE DE LA LAMPE LED
8. INSPECTION, MAINTENANCE ET RÉPARATION
9. STOCKAGE ET DISPOSITION
10. GARANTIE
6. INSTALLATION
TABLE DES MATIÈRES
3.3
PHOTONTEK FULL-SPECTRUM LED
PRO
465WX
FRANÇAIS
MANUEL
