Pioneer 422070 220V User manual

Owner’s Manual
Mode d’emploi
Manuale d’istruzioni
Manual de instrucciones
Bedienungsanleitung
Handleiding
Руководство пользователя
BRIDGEABLE TWO-CHANNEL POWER AMPLIFIER
AMPLIFICATEUR DE PUISSANCE PONTABLE À DEUX CANAUX
AMPLIFICATORE DI POTENZA A DUE CANALI COLLEGABILE A PONTE
AMPLIFICADOR DE POTENCIA DE DOS CANALES PUENTEABLE
BRÜCKBARER ZWEI-KANAL-LEISTUNGSVERSTÄRKER
SCHAKELBARE 2-KANAALSVERSTERKER
ДВУХКАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ С ВОЗМОЖНОСТЬЮ
МОСТОВОГО ВКЛЮЧЕНИЯ
GM-A5602
GM-A3602
English Français Italiano Español Deutsch Nederlands Русский


5707000008321S<1>

Black plate (2,1)
Thank you for purchasing this PIONEER
product
To ensure proper use, please read through this
manual before using this product. It is espe-
cially important that you read and observe
WARNINGs and CAUTIONs in this manual.
Please keep the manual in a safe and accessible
place for future reference.
If you want to dispose this product, do not mix
it with general household waste. There is a se-
parate collection system for used electronic
products in accordance with legislation that re-
quires proper treatment, recovery and recy-
cling.
Private households in the member states of
the EU, in Switzerland and Norway may return
their used electronic products free of charge
to designated collection facilities or to a retai-
ler (if you purchase a similar new one).
For countries not mentioned above, please
contact your local authorities for the correct
method of disposal.
By doing so you will ensure that your disposed
product undergoes the necessary treatment,
recovery and recycling and thus prevent po-
tential negative effects on the environment
and human health.
Visit our website
Visit us at the following site:
http://www.pioneer.co.uk
!Register your product. We will keep the de-
tails of your purchase on file to help you
refer to this information in the event of an
insurance claim such as loss or theft.
!We offer the latest information about
PIONEER CORPORATION on our
website.
If you experience problems
Should this product fail to operate properly,
please contact your dealer or nearest author-
ized Pioneer Service Station.
Before connecting/
installing the amplifier
WARNING
!The use of a special red battery and ground
wire RD-223, available separately, is recom-
mended. Connect the battery wire directly to
the car battery positive terminal +and the
ground wire to the car body.
!This unit is for vehicles with a 12 V battery and
negative grounding. Before installing in re-
creational vehicles, trucks or buses, check the
battery voltage.
!When installing this unit, make sure to con-
nect the ground wire first. Ensure that the
ground wire is properly connected to metal
parts of the car’s body. The ground wire of the
one of this unit must be connected to the car
separately with different screws. If the screw
for the ground wire loosens or falls out, it
could result in fire, generation of smoke or
malfunction.
!Always use a fuse of the rating prescribed.
The use of an improper fuse could result in
overheating and smoke, damage to the pro-
duct and injury, including burns.
!Check the connections of the power supply
and speakers if the fuse of the separately sold
battery wire or the amplifier fuse blows. Deter-
mine and resolve the cause, then replace the
fuse with and identical equivalent.
En
2
Section
01 Before you start


5707000008321S<2>

Black plate (3,1)
!Always install the amplifier on a flat surface.
Do not install the amplifier on a surface that
is not flat or on a surface with a protrusion.
Doing so could result in malfunction.
!When installing the amplifier, do not allow
parts such as extra screws to get caught be-
tween the amplifier and the automobile.
Doing so could cause malfunction.
!Do not allow this unit to come into contact
with liquids. Electrical shock could result.
Also, damage to this unit, smoke, and over-
heating could result from contact with liquids.
The surfaces of the amplifier and any attached
speakers may also heat up and cause minor
burns.
!In the event of any abnormality, the power
supply to the amplifier is cut off to prevent
equipment malfunction. If this occurs, switch
the system power off and check the power
supply and speaker connections. If you are un-
able to determine the cause, please contact
your dealer.
!Always disconnect the negative *terminal of
the battery beforehand to avoid the risk of
electric shock or short circuit during installa-
tion.
!Do not attempt to disassemble or modify this
unit. Doing so may result in fire, electric
shock or other malfunction.
CAUTION
!Always keep the volume low enough to hear
outside sounds.
!Extended use of the car stereo while the en-
gine is at rest or idling may exhaust the bat-
tery.
About the protection function
This product has protection function. When this
product detects something abnormal, the follow-
ing functions will operate to protect the product
and speaker output.
!The power indicator will turn off and the am-
plifier will shut down in the situations outlined
below.
—If the speaker output terminal and speaker
wire are short-circuited.
—If a DC voltage is applied to the speaker
output terminal.
!The amplifier will reduce the power output if
the temperature inside the amplifier gets
high. If the temperature gets too high, the
power indicator will turn off, and the amplifier
will shut down.
En 3
English
Section
01
Before you start


5707000008321S<3>

Black plate (4,1)
What’s what
GM-A5602
Front side
Rear side
GM-A3602
Front side
Rear side
To adjust the switch, use a flathead screwdri-
ver if needed.
1LPF (low-pass filter) switch
Switch the settings based on the connected
speaker.
!When the Subwoofer is connected:
Select ON. This eliminates high range
frequency and outputs low range fre-
quency.
!When the full range speaker is con-
nected:
Select OFF.OFF outputs the entire fre-
quency range.
2FREQ (cut off frequency) control
Cut off frequency selectable from 40 Hz to
500 Hz if the LPF select switch is set to ON.
3BASS BOOST (bass boost level control)
switch
You can select a bass boost level from 0 dB,
6 dB and 12 dB.
4GAIN (gain) control
If output remains low, even when the car
stereo volume is turned up, turn controls to
lower level. If distortion occurs when the car
stereo volume is turned up, turn these con-
trols to higher level.
!For use with an RCA equipped car stereo
(standard output of 500 mV), set to the
NORMAL position. For use with an RCA
equipped Pioneer car stereo, with maxi-
mum output of 4 V or more, adjust level
to match that of the car stereo output.
!For use with an RCA equipped car stereo
with output of 4 V, set to the HIGH posi-
tion.
!If you hear too much noise when using
the speaker input terminals, turn the
gain control to higher level.
5Power indicator
The power indicator lights up to indicate
power ON.
Setting gain properly
!Protective function included to prevent
malfunction of the unit and/or speakers
due to excessive output, improper use or
improper connection.
!When outputting high volume sound etc.,
this function cuts off the output for a few
seconds as a normal function, but output
is restored when the volume of the head
unit is turned down.
En
4
Section
02 Setting the unit


5707000008321S<4>

Black plate (5,1)
!A cut in sound output may indicate impro-
per setting of the gain control. To ensure
continuous sound output with the head
unit at a high volume, set amplifier gain
control to a level appropriate for the preout
maximum output level of the head unit, so
that volume can remain unchanged and to
control excess output.
!Despite correct volume and gain settings,
the unit sound still cuts out periodically. In
such cases, please contact the nearest
authorized Pioneer Service Station.

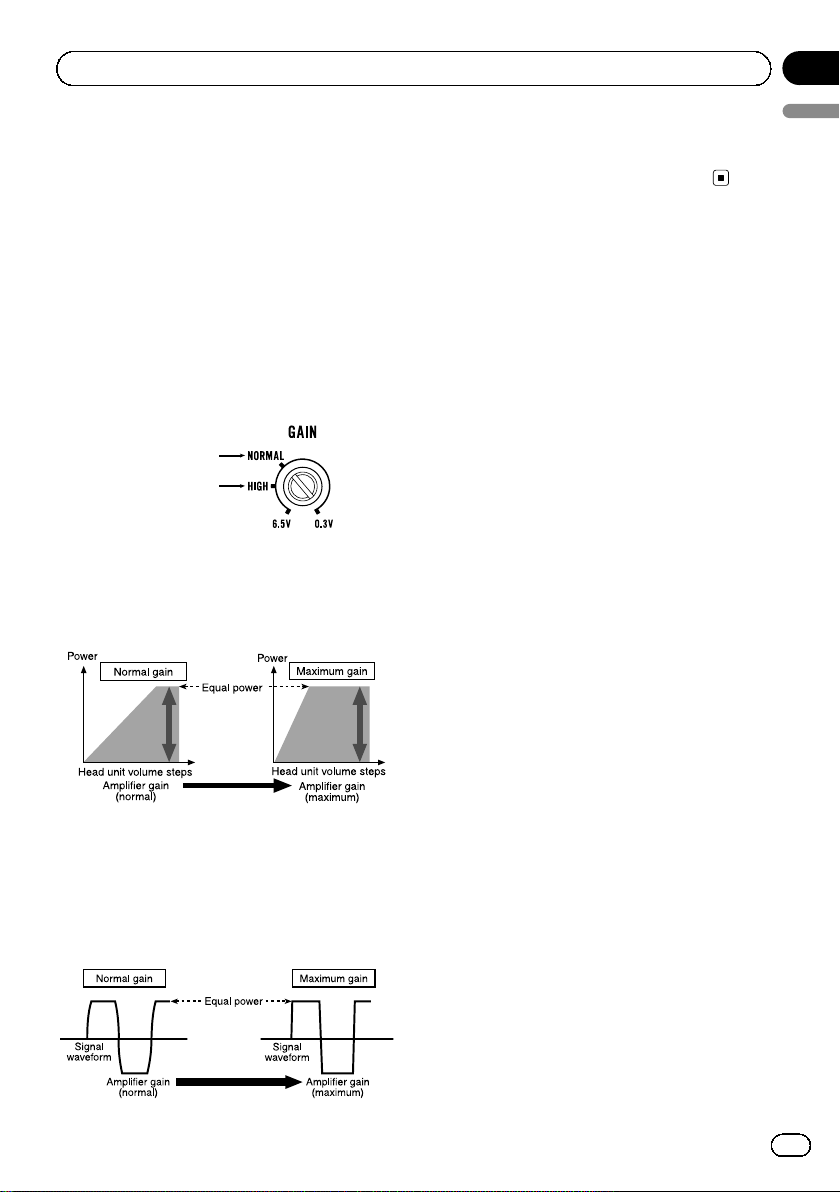

Gain control of this unit
Preout level: 4 V
Preout level: 2 V
(Standard: 500 mV)
Above illustration shows NORMAL gain set-
ting.
Relationship between amplifier gain
and head unit output power
If amplifier gain is raised improperly, this will
simply increase distortion, with little increase
in power.
Signal waveform when outputting at
high volume using amplifier gain
control
If the signal waveform is distorted due to high
output, even if the amplifier gain is raised, the
output power will change only slightly.
En 5
English
Section
02
Setting the unit


5707000008321S<5>

Black plate (6,1)

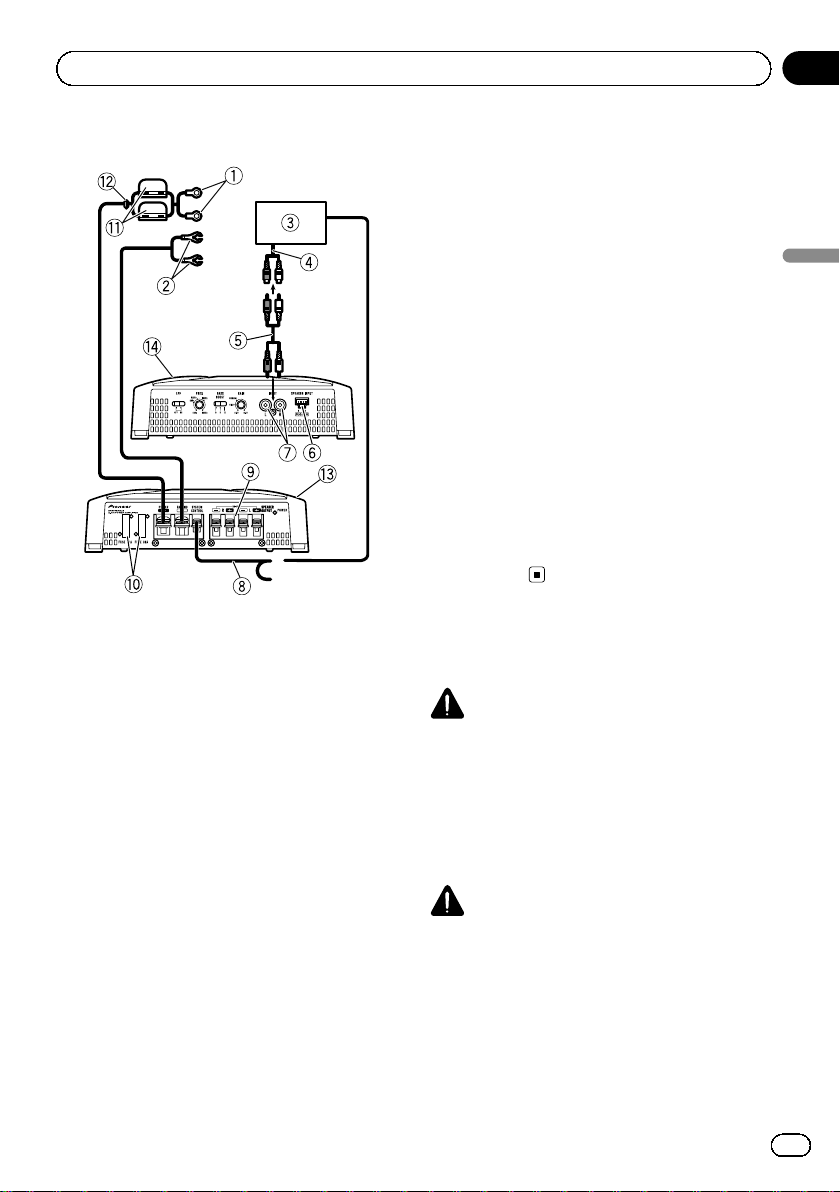

Connection diagram
1Special red battery wire
RD-223 (sold separately)
After completing all other amplifier connec-
tions, finally connect the battery wire terminal
of the amplifier to the positive +battery term-
inal.
2Ground wire (Black)
RD-223 (sold separately)
Connect to metal body or chassis.
3Car stereo with RCA output jacks (sold sepa-
rately)
4External output
5Connecting wire with RCA pin plugs (sold se-
parately)
6Speaker input terminal (use a connector in-
cluded)
Please see the following section for speaker
connection instructions. Refer to Connections
when using the speaker input wire on page 8.
7RCA input jack
8System remote control wire (sold separately)
Connect male terminal of this wire to the sys-
tem remote control terminal of the car stereo.
The female terminal can be connected to the
auto-antenna relay control terminal. If the car
stereo lacks a system remote control terminal,
connect the male terminal to the power term-
inal via the ignition switch.
9Speaker output terminals
Please see the following section for speaker
connection instructions. Refer to Connections
when using the speaker input wire on page 8.
aFuse 30 A × 2 (GM-A5602) / 25 A × 1 (GM-
A3602)
bFuse (30 A) × 2
cGrommet
dRear side
eFront side
Before connecting the
amplifier
WARNING
!Secure the wiring with cable clamps or adhe-
sive tape. To protect the wiring, wrap sections
in contact with metal parts in adhesive tape.
!Never cut the insulation of the power supply
to feed power to other equipment. Current ca-
pacity of the wire is limited.
CAUTION
!Never shorten any wires, the protection circuit
may malfunction.
!Never wire the speaker negative cable directly
to ground.
!Never band together multiple speaker’s nega-
tive cables.
!If the system remote control wire of the ampli-
fier is connected to the power terminal via the
ignition switch (12 V DC), the amplifier will re-
main on with the ignition whether the car
stereo is on or off, which may exhaust battery
if the engine is at rest or idling.
En
6
Section
03 Connecting the units


5707000008321S<6>

Black plate (7,1)
!Install and route the separately sold battery
wire as far as possible from the speaker wires.
Install and route the separately sold battery
wire, ground wire, speaker wires and the am-
plifier as far away as possible from the anten-
na, antenna cable and tuner.

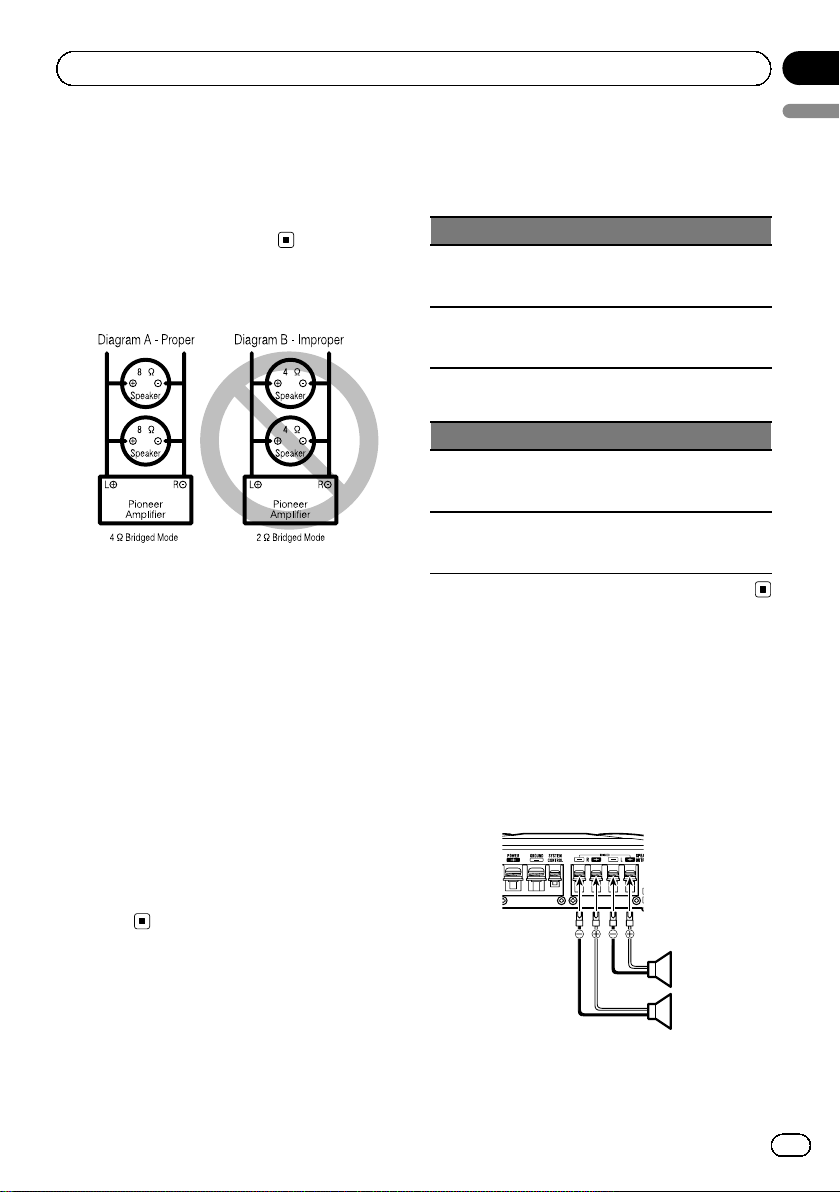

About bridged mode
!Do not install or use this amplifier by wiring
speakers rated at 4 W(or lower) in parallel to
achieve a 2 W(or lower) bridged mode (Dia-
gram B).
Amplifier damage, smoke, and overheating
could result from improper bridging. The am-
plifier surface could also become hot to the
touch and minor burns could result.
To properly install or use a bridged mode and
achieve a 4 Wload, wire two 8 Wspeakers in
parallel with Left +and Right *(Diagram A)
or use a single 4 Wspeaker.
In addition, refer to the speaker instruction
manual for information on the correct connec-
tion procedure.
!For any further enquiries, contact your local
authorized Pioneer dealer or customer
service.
About suitable
specification of speaker
Ensure speakers conform to the following
standards, otherwise there is a risk of fire,
smoke or damage. Speaker impedance is 2 W
to 8 Wfor stereo connection, or 4 Wto 8 Wfor
monaural and other bridge connection.
Subwoofer
Speaker channel Power
Two-channel output
Nominal input:
Min. 150 W (GM-A5602)
Min. 60 W (GM-A3602)
One-channel output
Nominal input:
Min. 450 W (GM-A5602)
Min. 180 W (GM-A3602)
Other than subwoofer
Speaker channel Power
Two-channel output
MAX input:
Min. 300 W (GM-A5602)
Min. 120 W (GM-A3602)
One-channel output
MAX input:
Min. 900 W (GM-A5602)
Min. 400 W (GM-A3602)
Connecting the speakers
The speaker output mode can be two-channel
(stereo) or one-channel (mono). Connect the
speaker leads to suit the mode according to
the figures shown below.
Two-channel output (Stereo)
1
2
1Speaker (Left)
2Speaker (Right)
En 7
English
Section
03
Connecting the units


5707000008321S<7>

Black plate (8,1)
One-channel output
1
1Speaker (Mono)
Connections when using
the speaker input wire
Connect the car stereo speaker output wires
to the amplifier using the supplied speaker
input wire.
!Do not connect both the RCA input and the
speaker input at the same time.
1Car Stereo
2Speaker output
3White/black: Left *
4White: Left +
5Gray/black: Right *
6Gray: Right +
7Speaker input connector
To speaker input terminal of this unit.
Note
If speaker input wires from a headunit are con-
nected to this amplifier, the amplifier will automa-
tically turn on when the headunit is turned on.
When the headunit is turned off, the amplifier
turns off automatically. This function may not
work with some headunits. In such cases, please
use a system remote control wire (sold sepa-
rately). If multiple amplifiers are to be connected
together synchronously, connect the head unit
and all amplifiers via the system remote control
wire.
Connecting the power
terminal
The use of a special red battery and ground
wire RD-223 (sold separately) is recom-
mended. Connect the battery wire directly to
the car battery positive terminal +and the
ground wire to the car body.
WARNING
If the battery wire is not securely fixed to the term-
inal using the terminal screws, there is a risk of
overheating, malfunction and injury, including
minor burns.
1 Route battery wire from engine com-
partment to the vehicle interior.
!When drilling a cable pass-hole into the ve-
hicle body and routing a battery wire thor-
ough it, take care not to short-circuit the
wire damaging it by the cut edges or burrs
of the hole.
After completing all other amplifier connec-
tions, finally connect the battery wire terminal
of the amplifier to the positive +battery term-
inal.
1Positive +terminal
2Engine compartment
3Vehicle interior
4Fuse (30 A) × 2
En
8
Section
03 Connecting the units


5707000008321S<8>

Black plate (9,1)
5Insert the O-ring rubber grommet into the
vehicle body.
6Drill a 14 mm hole into the vehicle body.

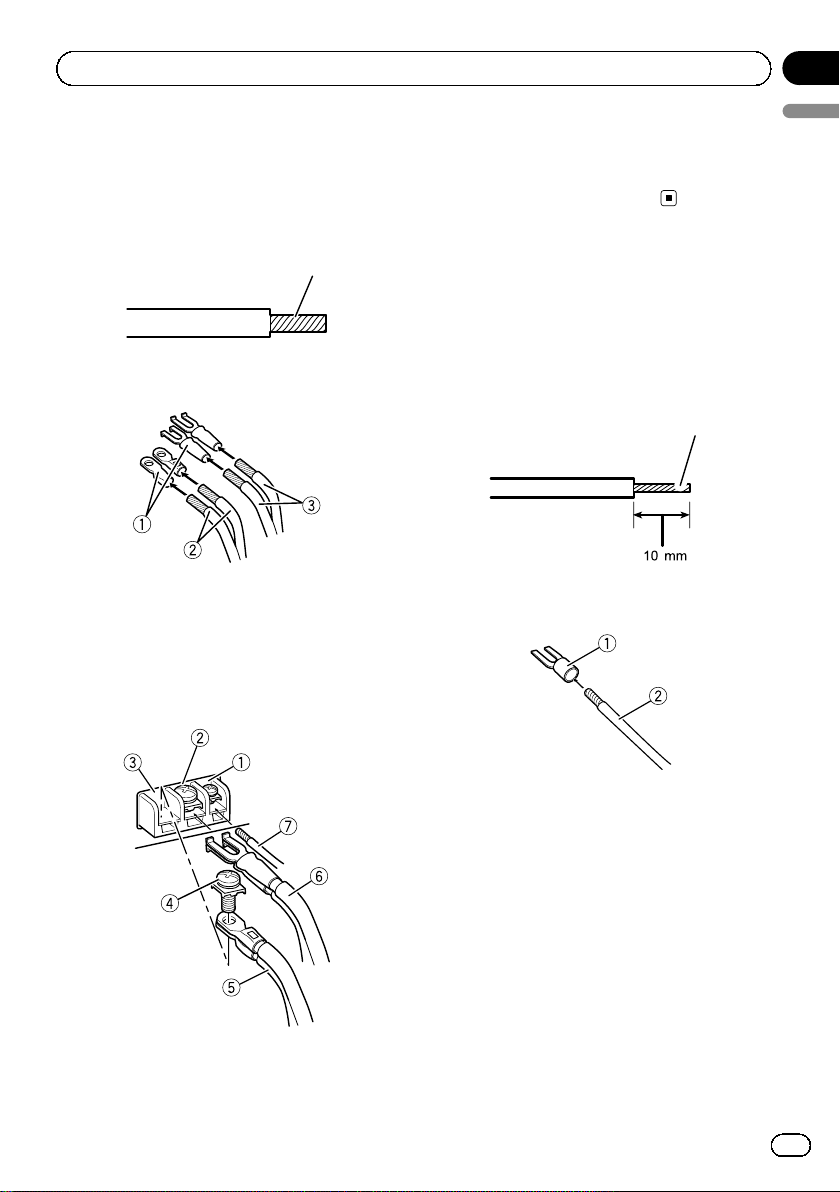

2 Twist the battery wire, ground wire
and system remote control wire.
Twist
3 Attach lugs to wire ends.
Use pliers, etc., to crimp lugs to wires.
1Lug (sold separately)
2Battery wire
3Ground wire
4 Connect the wires to the terminal.
Fix the wires securely with the terminal
screws.
1System remote control terminal
2Ground terminal
3Power terminal
4Terminal screws
5Battery wire
6Ground wire
7System remote control wire
Connecting the speaker
output terminals
1 Use wire cutters or a utility knife to
strip the end of the speaker wires to ex-
pose about 10 mm of wire and then twist
the wire.
Twist
2 Attach lugs to wire ends.
Use pliers, etc., to crimp lugs to wires.
1Lug (sold separately)
2Speaker wire
3 Connect the speaker wires to the
speaker output terminals.
Fix the speaker wires securely with the term-
inal screws.
En 9
English
Section
03
Connecting the units


5707000008321S<9>

Black plate (10,1)

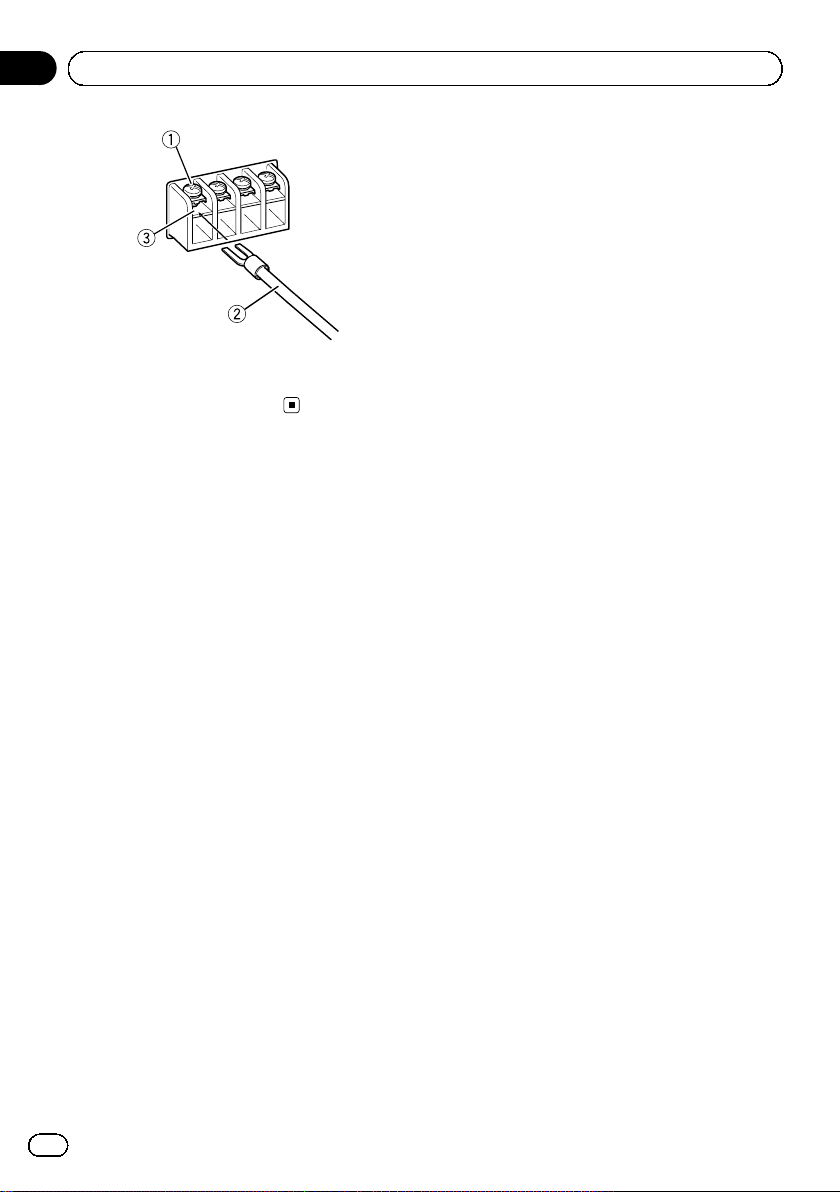

1Terminal screws
2Speaker wires
3Speaker output terminals
En
10
Section
03 Connecting the units


5707000008321S<10>

Black plate (11,1)
Before installing the amplifier
WARNING
!To ensure proper installation, use the supplied
parts in the manner specified. If any parts
other than those supplied are used, they may
damage internal parts of the amplifier, or be-
come loose causing the amplifier to shut
down.
!Do not install in:
—Places where it could injure the driver or
passengers if the vehicle stops suddenly.
—Places where it may interfere with the dri-
ver, such as on the floor in front of the dri-
ver’s seat.
!Install tapping screws in such a way that the
screw tip does not touch any wire. This is im-
portant to prevent wires from being cut by vi-
bration of the car, which can result in fire.
!Make sure that wires do not get caught in the
sliding mechanism of the seats or touch the
legs of a person in the vehicle as short-circuit
may result.
!When drilling to install the amplifier, always
confirm no parts are behind the panel and
protect all cables and important equipment
(e.g. fuel/brake lines, wiring) from damage.
CAUTION
!To ensure proper heat dissipation of the ampli-
fier, ensure the following during installation:
—Allow adequate space above the amplifier
for proper ventilation.
—Do not cover the amplifier with a floor mat
or carpet.
!Protection function may activate to protect the
amplifier against overheating due to installa-
tion in locations where sufficient heat cannot
be dissipated, continuous use under high-vo-
lume conditions, etc. In such cases, the am-
plifier reduces the power output or shuts
down until it has cooled to a certain desig-
nated temperature.
!Place all cables away from hot places, such
as near the heater outlet.
!The optimal installation location differs de-
pending on the car model. Secure the ampli-
fier at a sufficiently rigid location.
!Check all connections and systems before
final installation.
!After installing the amplifier, confirm that the
spare tire, jack and tools can be easily re-
moved.

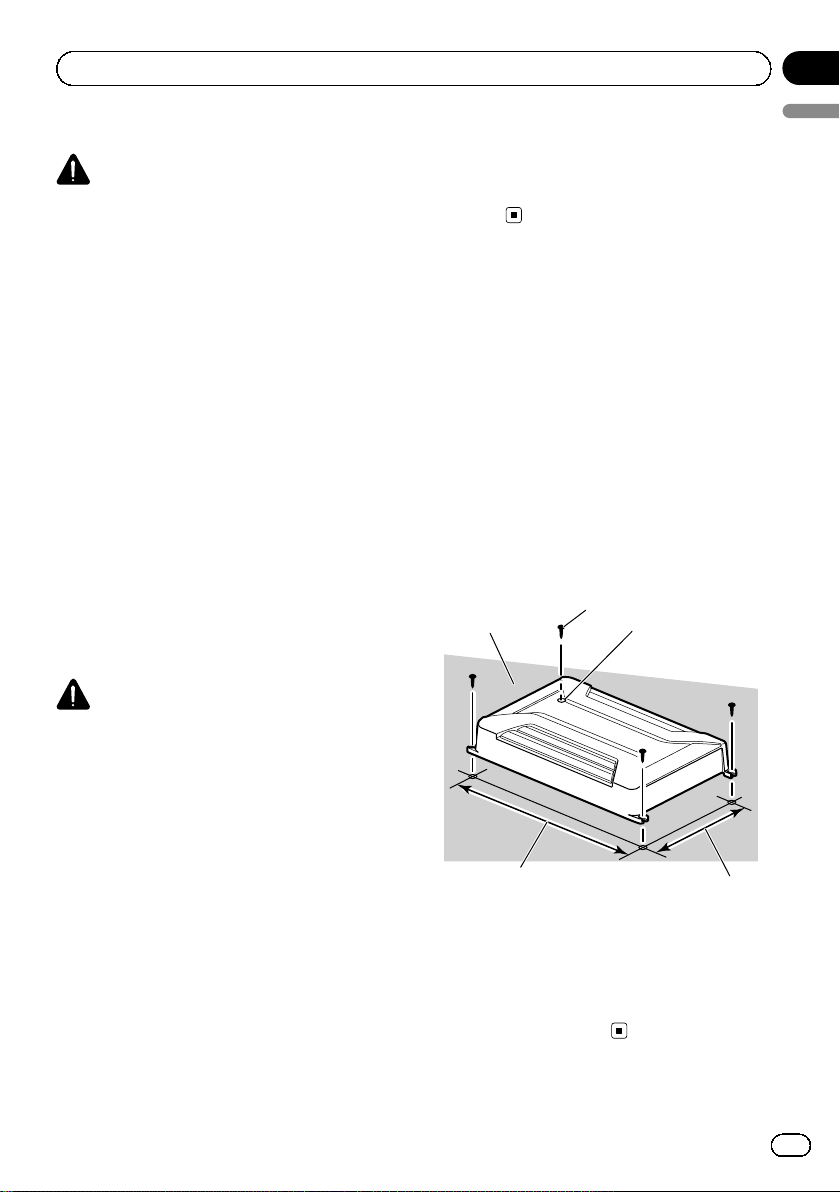

Example of installation on
the floor mat or chassis
1 Place the amplifier in the desired instal-
lation location.
Insert the supplied tapping screws (4 mm ×
18 mm) into the screw holes and push on the
screws with a screwdriver so they make an im-
print where the installation holes are to be lo-
cated.
2 Drill 2.5 mm diameter holes at the im-
prints either on the carpet or directly on
the chassis.
3 Install the amplifier with the use of
supplied tapping screws (4 mm × 18 mm).
4
5
1
2
3
1Tapping-screws (4 mm × 18 mm)
2Drill a 2.5 mm diameter hole
3Floor mat or chassis
4Hole-to-hole distance: 338 mm (GM-A5602) /
228 mm (GM-A3602)
5Hole-to-hole distance: 196 mm (GM-A5602) /
161 mm (GM-A3602)
En 11
English
Section
04
Installation


5707000008321S<11>

Black plate (12,1)
Specifications
GM-A5602
Power source ............................. 14.4 V DC (10.8 V to 15.1 V
allowable)
Grounding system ................... Negative type
Current consumption ............ 36 A (at continuous power,
4W)
Average current drawn ......... 9.5 A (4 Wfor two channels)
15.5 A (4 Wfor one channel)
Fuse ................................................ 30 A × 2
Dimensions (W × H × D) ... 348 mm × 60mm ×
215 mm
Weight .......................................... 2.3 kg (Leads for wiring not
included)
Maximum power output ....... 300 W × 2 (4 W) / 450 W × 2
(2 W) / 900 W TOTAL
(BRIDGE)
Continuous power output ... 150 W × 2 (at 14.4 V, 4 W,
20 Hz to 20 kHz, ≦1.0 % THD
+N)
450 W × 1 (at 14.4 V, 4 W
BRIDGE 1 kHz, ≦1.0 % THD
+N)
225 W × 2 (at 14.4 V, 2 W,
1 kHz, ≦1.0 % THD+N)
Load impedance ...................... 4W(2 Wto 8 Wallowable)
Frequency response ............... 10 Hz to 70 kHz (+0 dB,
–3 dB)
Signal-to-noise ratio ............... 96 dB (IEC-A network)
Distortion ..................................... 0.05 % (10 W, 1 kHz)
Low pass filter:
Cut off frequency ........... 40 Hz to 500 Hz
Cut off slope ..................... –12 dB/oct
Bass boost:
Frequency .......................... 50 Hz
Level ..................................... 0 dB/6 dB/12 dB
Gain control:
RCA ...................................... 0.3 V to 6.5 V
Speaker .............................. 3.0 V to 26 V
Maximum input level / impedance:
RCA ...................................... 6.5 V / 22 kW
Speaker .............................. 26 V / 16 kW
GM-A3602
Power source ............................. 14.4 V DC (10.8 V to 15.1 V
allowable)
Grounding system ................... Negative type
Current consumption ............ 14.5 A (at continuous power,
4W)
Average current drawn ......... 4A(4Wfor two channels)
6.5 A (4 Wfor one channel)
Fuse ................................................ 25 A × 1
Dimensions (W × H × D) ... 238 mm × 60mm ×
180 mm
Weight .......................................... 1.4 kg (Leads for wiring not
included)
Maximum power output ....... 120 W × 2 (4 W) / 200 W × 2
(2 W) / 400 W TOTAL
(BRIDGE)
Continuous power output ... 60 W × 2 (at 14.4 V, 4 W,
20 Hz to 20 kHz, ≦1.0 % THD
+N)
180 W × 1 (at 14.4 V, 4 W
BRIDGE 1 kHz, ≦1.0 % THD
+N)
90 W × 2 (at 14.4 V, 2 W,
1 kHz, ≦1.0 % THD+N)
Load impedance ...................... 4W(2 Wto 8 Wallowable)
Frequency response ............... 10 Hz to 70 Hz (+0 dB,
–3 dB)
Signal-to-noise ratio ............... 95 dB (IEC-A network)
Distortion ..................................... 0.05 % (10 W, 1 kHz)
Low pass filter:
Cut off frequency ........... 80 Hz
Cut off slope ..................... –12 dB/oct
Gain control:
RCA ...................................... 0.3 V to 6.5 V
Speaker .............................. 3.0 V to 26 V
Maximum input level / impedance:
RCA ...................................... 6.5 V / 22 kW
Speaker .............................. 26 V / 16 kW
Notes
!Specifications and the design are subject to
modifications without notice.
!The average current drawn is nearly the maxi-
mum current drawn by this unit when an
audio signal is input. Use this value when
working out total current drawn by multiple
power amplifiers.
En
12
Appendix
Additional information


5707000008321S<12>

Black plate (13,1)
Nous vous remercions d’avoir acheté cet
appareil PIONEER
Pour garantir une utilisation correcte, lisez
bien ce mode d’emploi avant d’utiliser cet ap-
pareil. Il est particulièrement important que
vous lisiez et respectiez les indications AT-
TENTION et PRÉCAUTION de ce mode
d’emploi. Conservez-le dans un endroit sûr et
facilement accessible pour toute consultation
ultérieure.
Si vous souhaitez vous débarrasser de cet ap-
pareil, ne le mettez pas à la poubelle avec vos
ordures ménagères. Il existe un système de
collecte séparé pour les appareils électroni-
ques usagés, qui doivent être récupérés, traités
et recyclés conformément à la législation.
Dans les états membres de l’UE, en Suisse et
en Norvège, les foyers domestiques peuvent
rapporter leurs produits électroniques usagés
gratuitement à des points de collecte spécifiés
ou à un revendeur (sous réserve d’achat d’un
produit similaire).
Dans les pays qui ne sont pas mentionnés ci-
dessus, veuillez contacter les autorités locales
pour vous informer de la méthode correcte de
mise au rebut.
En agissant ainsi vous assurerez que le pro-
duit que vous mettez au rebut est soumis au
processus de traitement, de récupération et
de recyclage nécessaire et éviterez ainsi les ef-
fets négatifs potentiels sur l’environnement et
la santé publique.
Visitez notre site Web
Rendez-nous visite sur le site suivant :
http://www.pioneer.fr
!Enregistrez votre produit. Nous conserve-
rons les détails de votre achat dans nos fi-
chiers pour vous aider à faire référence à
ces informations pour une déclaration d’as-
surance en cas de perte ou de vol.
!Notre site Web fournit les informations les
plus récentes sur PIONEER
CORPORATION.
Si vous rencontrez des
problèmes
En cas d’anomalie, consultez le distributeur
ou le service d’entretien agréé par Pioneer le
plus proche.
Avant de connecter/
d’installer l’amplificateur
ATTENTION
!L’utilisation d’un fil de terre RD-223 et d’un fil
de batterie rouge spécial, disponibles séparé-
ment, est recommandée. Connectez le fil de la
batterie directement sur la borne positive +
de la batterie du véhicule et le fil de terre sur
la carrosserie du véhicule.
!Cet appareil est utilisable sur des véhicules
équipés d’une batterie 12 V avec mise à la
masse du négatif. Vérifiez la tension de la bat-
terie avant l’installation dans des véhicules de
caravaning, des camions ou des bus.
!Lors de l’installation de cet appareil, veillez à
connecter d’abord le fil de masse. Assurez-
vous que le fil de masse est connecté correc-
tement aux parties métalliques de la carrosse-
rie du véhicule. Le fil de masse de cet appareil
doit être connecté indépendamment au véhi-
cule à l’aide de vis différentes. Si la vis du fil
de masse se desserre ou tombe, il peut en ré-
sulter un incendie, de la fumée ou un dysfonc-
tionnement.
Fr 13
Section
Français
01
Avant de commencer


5707000008321S<13>

Black plate (14,1)
!Utilisez toujours un fusible correspondant aux
caractéristiques spécifiées. L’utilisation d’un
fusible incorrect peut entraîner une sur-
chauffe et de la fumée, des dommages au ni-
veau du produit et des blessures, incluant des
brûlures.
!Vérifiez les connexions de l’alimentation et
des haut-parleurs en cas de rupture du fusible
du fil de batterie vendu séparément ou de
l’amplificateur. Déterminez la cause et résol-
vez le problème, puis remplacez le fusible par
un fusible identique.
!Installez toujours l’amplificateur sur une sur-
face plane. N’installez pas l’amplificateur sur
une surface qui n’est pas plane ou sur une
surface présentant une saillie. Ceci pourrait
entraîner un dysfonctionnement.
!Lors de l’installation de l’amplificateur, ne lais-
sez pas des pièces telles que des vis supplé-
mentaires se coincer entre l’amplificateur et
l’automobile. Ceci pourrait entraîner un dys-
fonctionnement.
!Ne laissez pas cet appareil entrer en contact
avec des liquides. Cela pourrait provoquer une
électrocution. Tout contact avec des liquides
pourrait aussi provoquer des dommages, de
la fumée et une surchauffe de l’appareil.
Les surfaces de l’amplificateur et des haut-
parleurs connectés peuvent également chauf-
fer et entraîner des brûlures mineures.
!En cas d’événement anormal, l’alimentation
de l’amplificateur est coupée de manière à évi-
ter tout dysfonctionnement de l’équipement.
Dans ce cas, coupez l’alimentation du sys-
tème et vérifiez les connexions de l’alimenta-
tion et des haut-parleurs. Si vous n’êtes pas
en mesure de déterminer la cause, veuillez
contacter votre revendeur.
!Déconnectez toujours la borne négative *de
la batterie préalablement, de manière à éviter
tout risque de choc électrique ou de court-cir-
cuit lors de l’installation.
!N’essayez pas de démontez ou de modifiez
cet appareil. Ceci pourrait provoquer un in-
cendie, une électrocution ou tout autre dys-
fonctionnement.
PRÉCAUTION
!Maintenez le niveau d’écoute à une valeur
telle que vous puissiez entendre les sons pro-
venant de l’extérieur.
!L’utilisation prolongée du système stéréo du
véhicule lorsque le moteur est à l’arrêt ou au
ralenti peut épuiser la batterie.
Quelques mots sur la fonction de
protection
Ce produit est doté d’une fonction de protection.
Lorsque ce produit détecte une anomalie, les
fonctions suivantes permettent de protéger le
produit et la sortie du haut-parleur.
!L’indicateur de mise sous tension s’éteint et
l’amplificateur se mettra hors service dans les
situations indiquées ci-dessous.
—Si la borne de sortie des haut-parleurs et le
fil du haut-parleur sont en court-circuit.
—Si une tension CC est appliquée à la borne
de sortie des haut-parleurs.
!L’amplificateur réduira la puissance de sortie
si la température à l’intérieur de l’amplifica-
teur est élevée. Si la température est trop éle-
vée, l’indicateur de mise sous tension s’éteint
et l’amplificateur se met hors service.
Fr
14
Section
01 Avant de commencer


5707000008321S<14>

Black plate (15,1)
Description de l’appareil
GM-A5602
Face avant
Face arrière
GM-A3602
Face avant
Face arrière
Si nécessaire, utilisez un tournevis plat pour
régler le commutateur.
1Commutateur LPF (filtre passe-bas)
Basculez les réglages en fonction du haut-
parleur connecté.
!Lorsque le haut-parleur d’extrêmes gra-
ves est connecté :
Sélectionnez ON. Cela supprime les fré-
quences élevées et émet à basse fré-
quence.
!Lorsque le haut-parleur pleine gamme
est connecté :
Sélectionnez OFF.OFF émet la gamme
de fréquences complète.
2Commande FREQ (fréquence de cou-
pure)
La fréquence de coupure pouvant être sélec-
tionnée est comprise entre 40 Hz et 500 Hz
si le commutateur de sélection LPF est réglé
sur ON.
3Commutateur BASS BOOST (commande
du niveau d’accentuation des graves)
Vous pouvez sélectionner le niveau d’accen-
tuation de graves : 0 dB, 6 dB ou 12 dB.
4Commande GAIN (gain)
Si la sortie reste faible alors que le volume
du système stéréo du véhicule a été aug-
menté, tournez les commandes vers un ni-
veau plus faible. En cas de distorsion lors
de l’augmentation du volume du système
stéréo du véhicule, tournez les commandes
vers un niveau plus élevé.
!Procédez au réglage sur la position
NORMAL pour l’utilisation avec un sys-
tème stéréo de véhicule équipé d’une
sortie RCA (sortie standard de 500 mV).
Pour l’utilisation avec un système stéréo
de véhicule Pioneer équipé d’une sortie
RCA, dont la sortie maximale est de 4 V
ou plus, réglez le niveau en fonction de
celui de sortie du système stéréo du véhi-
cule.
!Procédez au réglage sur la position
HIGH pour l’utilisation avec un système
stéréo de véhicule équipé d’une sortie de
4V.
!Si la quantité de parasites est trop impor-
tante lors de l’utilisation des bornes d’en-
trée des haut-parleurs, tournez la
commande de gain à un niveau plus
élevé.
5Indicateur de mise sous tension
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.
Fr 15
Section
Français
02
Réglage de l’appareil


5707000008321S<15>

Black plate (16,1)
Réglage correct du gain
!Fonction de protection incluse pour éviter
tout dysfonctionnement de l’appareil et/ou
des haut-parleurs lié à une sortie excessive
ou à une utilisation ou une connexion in-
correcte.
!Lors de l’émission de sons à haut volume,
etc., cette fonction coupe l’émission pen-
dant quelques secondes. L’émission est ce-
pendant rétablie une fois le volume de
l’appareil central baissé.
!Une coupure de la sortie son peut indiquer
un réglage incorrect de la commande de
gain. Afin de garantir une émission sonore
continue lorsque le volume de l’appareil
central est élevé, réglez la commande de
gain de l’amplificateur à un niveau adapté
au niveau de sortie maximal de la sortie
préamp de l’appareil central de manière à
ce que le volume ne nécessite aucune mo-
dification et à ce que les sorties excessives
soient contrôlées.
!Le son de l’appareil est régulièrement
coupé alors que les réglages du gain et du
volume sont corrects. Dans de tels cas,
veuillez contacter le Centre d’entretien
agréé par Pioneer le plus proche.

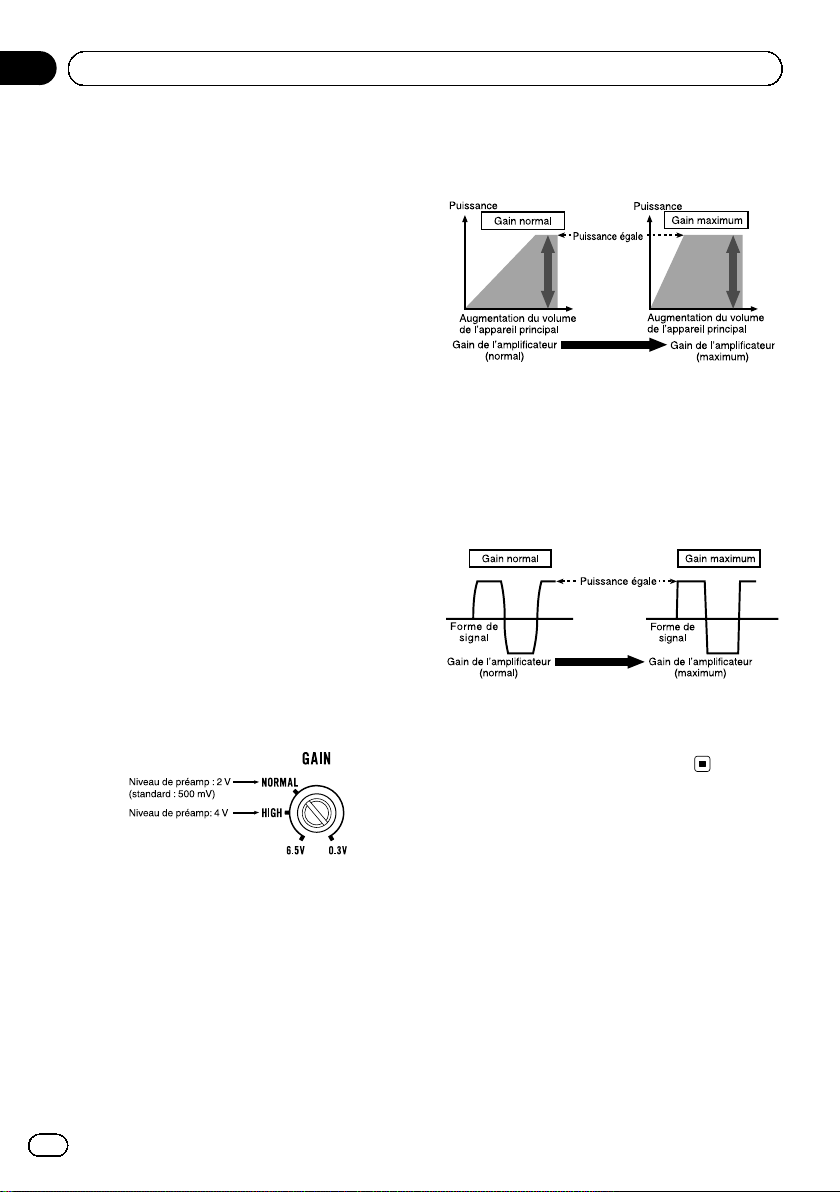

Commande de gain de l’appareil
L’illustration ci-dessus représente le réglage
de gain NORMAL.
Relation entre le gain de
l’amplificateur et la puissance de
sortie de l’appareil central
Si le gain de l’amplificateur est augmenté de
manière incorrecte, les distorsions augmen-
tent sans que la puissance soit beaucoup plus
importante.
Forme de signal lors de l’émission à
volume élevé avec la commande de
gain de l’amplificateur
Si la forme de signal est distordue à cause
d’une sortie élevée, la puissance de sortie ne
sera que légèrement modifiée même en aug-
mentant le gain de l’amplificateur.
Fr
16
Section
02 Réglage de l’appareil


5707000008321S<16>

Black plate (17,1)
Schéma de connexion
1Fil de batterie rouge spécial
RD-223 (vendu séparément)
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po-
sitive +de la batterie.
2Fil de terre (noir)
RD-223 (vendu séparément)
À connecter au châssis ou à la carrosserie en
métal.
3Système stéréo de véhicule avec jacks de sor-
tie RCA (vendu séparément)
4Sortie externe
5Fil de connexion avec prises RCA (vendu sépa-
rément)
6Borne d’entrée des haut-parleurs (utilisez un
connecteur fourni)
Veuillez vous reporter à la section suivante
pour les instructions de connexion des haut-
parleurs. Reportez-vous à la page 19, Conne-
xions lors de l’utilisation du fil d’entrée des
haut-parleurs.
7Jack d’entrée RCA
8Fil de la télécommande du système (vendu sé-
parément)
Connectez la borne mâle du fil à la borne de
la télécommande du système stéréo du véhi-
cule. La borne femelle peut être connectée à
la prise de commande du relais de l’antenne
motorisée. Si le système stéréo du véhicule ne
dispose pas d’une borne de télécommande,
connectez la borne mâle à la borne d’alimen-
tation via le contact d’allumage.
9Bornes de sortie des haut-parleurs
Veuillez vous reporter à la section suivante
pour les instructions de connexion des haut-
parleurs. Reportez-vous à la page 19, Conne-
xions lors de l’utilisation du fil d’entrée des
haut-parleurs.
aFusible 30 A × 2 (GM-A5602) / 25 A × 1 (GM-
A3602)
bFusible (30 A) × 2
cRondelle
dFace arrière
eFace avant
Avant de connecter
l’amplificateur
ATTENTION
!Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez les sections en contact avec des pièces
en métal dans du ruban adhésif.
!Ne découpez jamais l’isolation de l’alimenta-
tion pour alimenter d’autres équipements. La
capacité en courant du fil est limitée.
PRÉCAUTION
!Ne raccourcissez jamais aucun fil, faute de
quoi le circuit de protection risque de fonc-
tionner de manière incorrecte.
!Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
!Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
Fr 17
Section
Français
03
Connexion des appareils


5707000008321S<17>

Black plate (18,1)
!Si le fil de la télécommande du système de
l’amplificateur est connecté à la borne d’ali-
mentation via le contact d’allumage (12 V CC),
l’amplificateur reste sous tension que le sys-
tème stéréo du véhicule soit allumé ou non,
ce qui peut épuiser la batterie lorsque le mo-
teur est à l’arrêt ou au ralenti.
!Installez et positionnez le fil de batterie vendu
séparément aussi loin que possible des fils de
haut-parleurs.
Installez et positionnez le fil de batterie vendu
séparément, le fil de terre, les fils de haut-par-
leurs et l’amplificateur aussi loin que possible
de l’antenne, du câble d’antenne et du
syntoniseur.
À propos du mode ponté
!N’installez ni n’utilisez cet amplificateur en
branchant des haut-parleurs de 4 W(ou infé-
rieur) en parallèle afin d’obtenir un mode
ponté de 2 W(ou inférieur) (Diagramme B).
Un pontage inapproprié pourrait provoquer
des dommages, de la fumée et une surchauffe
de l’amplificateur. La surface de l’amplifica-
teur pourrait également devenir chaude et
provoquer ainsi des brûlures mineures.
Pour installer ou utiliser un mode ponté de
manière appropriée et obtenir une charge de
4W, branchez deux haut-parleurs de 8 Wen pa-
rallèle via +(gauche) et *(droite) (Diagram-
me A) ou n’utilisez qu’un seul haut-parleur de
4W.
Reportez-vous également au mode d’emploi
du haut-parleur pour plus d’informations sur
la procédure de connexion appropriée.
!Pour toute autre requête, veuillez contacter le
service clientèle ou votre revendeur Pioneer
agréé local.
À propos de la spécification
adaptée des haut-parleurs
Vérifiez que les haut-parleurs sont conformes
aux normes suivantes, faute de quoi ils pré-
senteront un risque d’incendie, de fumée ou
de dommages. L’impédance des haut-parleurs
est de 2 Wà8Wpour les connexions stéréo ou
de 4 Wà8Wpour les connexions pontées mo-
naurales et autres.
Haut-parleur d’extrêmes graves
Canal du haut-par-
leur Alimentation
Sortie deux canaux
Entrée nominale :
150 W min. (GM-A5602)
60 W min. (GM-A3602)
Sortie un canal
Entrée nominale:
450 W min. (GM-A5602)
180 W min. (GM-A3602)
Haut-parleur autre que le haut-parleur
d’extrêmes graves
Canal du haut-par-
leur Alimentation
Sortie deux canaux
Entrée max.:
300 W min. (GM-A5602)
120 W min. (GM-A3602)
Sortie un canal
Entrée max.:
900 W min. (GM-A5602)
400 W min. (GM-A3602)
Fr
18
Section
03 Connexion des appareils


5707000008321S<18>

Black plate (19,1)
Connexion des haut-parleurs
Le mode de sortie des haut-parleurs peut être
deux canaux (stéréo) ou un canal (mono).
Connectez les fils des haut-parleurs en fonc-
tion du mode selon les illustrations ci-des-
sous.
Sortie deux canaux (stéréo)
1
2
1Haut-parleur (gauche)
2Haut-parleur (droit)
Sortie un canal
1
1Haut-parleur (mono)
Connexions lors de
l’utilisation du fil d’entrée
des haut-parleurs
Connectez les fils de sortie des haut-parleurs
du système stéréo du véhicule à l’amplifica-
teur à l’aide du fil d’entrée des haut-parleurs
fourni.
!Ne connectez pas simultanément l’entrée
RCA et l’entrée des haut-parleurs.
1Système stéréo du véhicule
2Sortie des haut-parleurs
3Blanc/noir: *gauche
4Blanc : +gauche
5Gris/noir: *droite
6Gris : +droite
7Connecteur d’entrée des haut-parleurs
Vers la borne d’entrée des haut-parleurs de
l’appareil.
Remarque
Si les fils d’entrée des haut-parleurs d’un appareil
central sont connectés à cet amplificateur, l’am-
plificateur se met automatiquement en service
lorsque l’appareil central est mis en service.
Lorsque l’appareil central est mis hors service,
l’amplificateur se met automatiquement hors ser-
vice. Cette fonction peut ne pas fonctionner sur
certains appareils centraux. Dans ce cas, utilisez
le fil d’une télécommande du système (vendu sé-
parément). Si plusieurs amplificateurs sont
connectés de manière synchrone, reliez l’appareil
central et tous les amplificateurs via le fil de la té-
lécommande du système.
Connexion de la borne
d’alimentation
L’utilisation d’un fil de batterie rouge spécial et
d’un fil de terre RD-223 (vendus séparément)
est recommandée. Connectez le fil de la batte-
rie directement sur la borne positive +de la
batterie du véhicule et le fil de terre sur la car-
rosserie du véhicule.
Fr 19
Section
Français
03
Connexion des appareils


5707000008321S<19>

Black plate (20,1)
ATTENTION
Si le fil de la batterie n’est pas fermement fixé à la
borne à l’aide des vis de la borne, des risques de
surchauffe, d’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.
1 Positionnez le fil de la batterie du
compartiment du moteur jusqu’àl’intérieur
du véhicule.
!Lors du perçage d’un trou de passage des
câbles dans la carrosserie du véhicule et le
passage d’un fil de la batterie à travers
celui-ci, veillez à ne pas créer un court-cir-
cuit du fil en l’endommageant avec les
bords coupants ou les bavures du trou.
Une fois toutes les autres connexions de l’am-
plificateur effectuées, connectez la borne du
fil de batterie de l’amplificateur à la borne po-
sitive +de la batterie.
1Borne positive +
2Compartiment du moteur
3Intérieur du véhicule
4Fusible (30 A) × 2
5Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6Percez un trou de 14 mm dans la carrosse-
rie du véhicule.
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du sys-
tème.
Torsadez
3 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1Cosse (vendue séparément)
2Fil de la batterie
3Fil de terre
4 Connectez les fils à la borne.
Fixez fermement les fils à l’aide des vis de la
borne.
1Borne de la télécommande du système
2Borne de masse
3Borne d’alimentation
4Vis de la borne
5Fil de la batterie
6Fil de terre
7Fil de la télécommande du système
Fr
20
Section
03 Connexion des appareils


5707000008321S<20>
