Owner’s Manual

Mode d’emploi

Manuale d’istruzioni

Manual de instrucciones

Bedienungsanleitung

Handleiding

Руководство пользователя

CD RDS RECEIVER

AUTORADIO CD RDS

SINTOLETTORE CD RDS

REPRODUCTOR DE CD CON RECEPTOR RDS

CD RDS-EMPFÄNGER

CD RDS-ONTVANGER

CD RDS ПРИЕМНИК

DEH-1420UB

DEH-1410UB

DEH-1400UB

DEH-1400UBB

English NederlandsDeutschEspañolItalianoFrançais Русский

Thank you for purchasing this PIONEER

product

To ensure proper use, please read through this

manual before using this product. It is especially

important that you read and observe WARN-

INGs and CAUTIONs in this manual. Please

keep the manual in a safe and accessible place for

future reference.

If you want to dispose this product, do not

mix it with general household waste. There is

a separate collection system for used elec-

tronic products in accordance with legislation

that requires proper treatment, recovery and

recycling.

Private households in the member states of the

EU, in Switzerland and Norway may return their

used electronic products free of charge to desig-

nated collection facilities or to a retailer (if you

purchase a similar new one).

For countries not mentioned above, please con-

tact your local authorities for the correct method

of disposal.

By doing so you will ensure that your disposed

product undergoes the necessary treatment, re-

covery and recycling and thus prevent potential

negative effects on the environment and human

health.

About this unit

The tuner frequencies on this unit are allocated

for use in Western Europe, Asia, the Middle

East, Africa and Oceania. Use in other areas

may result in poor reception. The RDS (radio

data system) function only operates in areas

with broadcasting RDS signals for FM stations.

CAUTION

This product is a class 1 laser product classi-

fied under the Safety of laser products, IEC

60825-1:2007, and contains a class 1M laser

module. To ensure continued safety, do not re-

move any covers or attempt to gain access to

the inside of the product. Refer all servicing to

qualified personnel.

CAUTION—CLASS 1M INVISIBLE LASER

RADIATION WHEN OPEN, DO NOT VIEW

DIRECTLY WITH OPTICAL INSTRUMENTS.

CAUTION

!Do not allow this unit to come into contact

with liquids. Electrical shock could result.

Also, damage to this unit, smoke, and over-

heating could result from contact with

liquids.

!The Pioneer CarStereo-Pass is for use only in

Germany.

!Always keep the volume low enough to hear

outside sounds.

!Avoid exposure to moisture.

!If the battery is disconnected or discharged,

any preset memory will be erased.

Note

Function setting operations are completed even

if the menu is cancelled before the operations

are confirmed.

About this manual

In the following instructions, USB memories

and USB audio players are collectively referred

to as “USB storage device”.

Demo mode

Important

!Failure to connect the red lead (ACC) of this

unit to a terminal coupled with ignition

switch on/off operations may lead to battery

drain.

!Remember that if the feature demo contin-

ues operating when the car engine is turned

off, it may drain battery power.

The demo starts automatically if you do not oper-

ate this unit within about 30 seconds since the

unit was last operated or if the ignition switch is

set to ACC or ON while the unit is turned off. To

cancel the demo mode, you need to display the

initial settings. Select DEMO (demo display set-

ting) and turn off the demo display. For details,

refer to Initial settings on page 7.

In case of trouble

Should this unit fail to operate properly, please

contact your dealer or nearest authorized

PIONEER Service Station.

Before you start

Section

Before you start

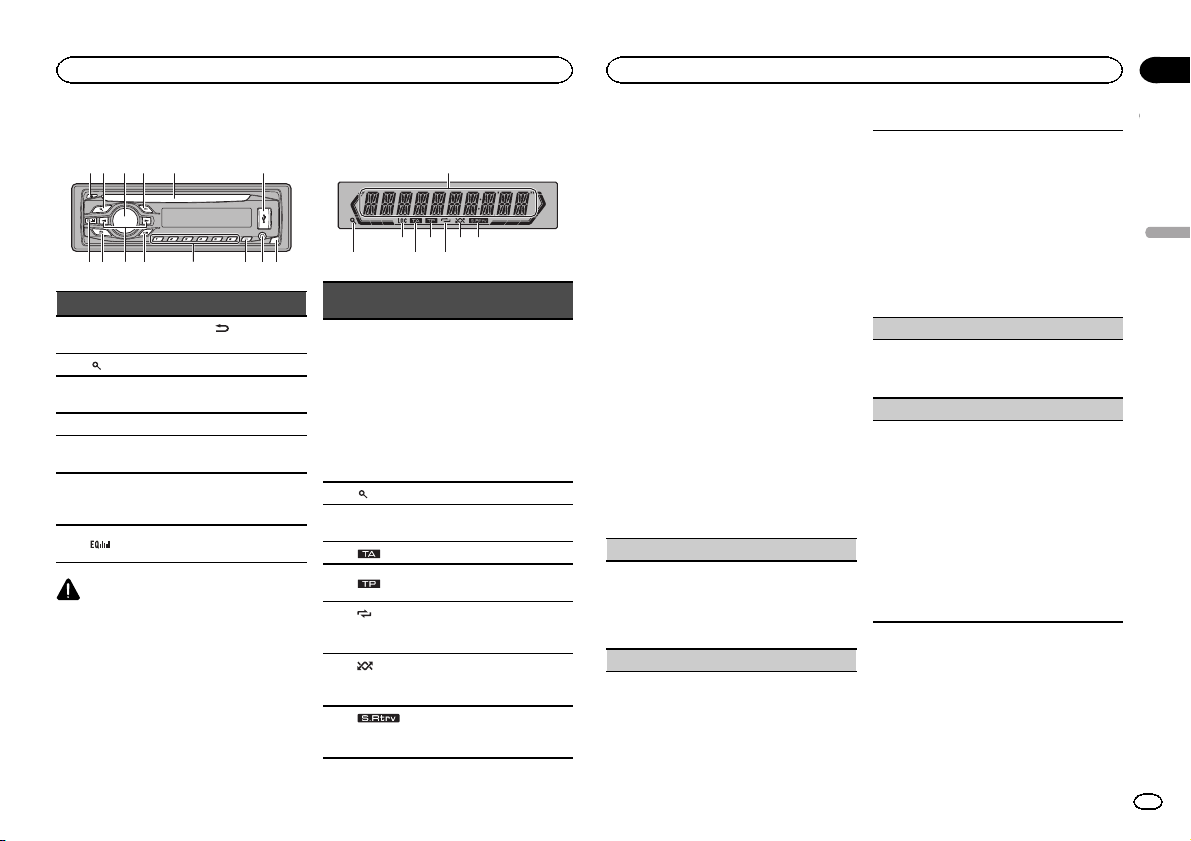

Head unit

b c dea87

12 3 4 5 6

Part Part

1h(eject) 8(back/display)

2(list) 9c/d

3MULTI-CONTROL

(M.C.)aBAND

4SRC/OFF b1to 6

5Disc loading slot cPTY

6USB port d

AUX input jack

(3.5 mm stereo

jack)

7eDetach button

CAUTION

!Use an optional Pioneer USB cable (CD-

U50E) to connect the USB audio player/USB

memory as any device connected directly to

the unit will protrude out from the unit and

may be dangerous.

!Do not use unauthorized products.

Display indication

873 5

2 4 6

Indicator State

Main dis-

play sec-

tion

!Tuner: band and frequency

!RDS: program service

name, PTY information and

other literal information

!Built-in CD player and

USB: elapsed playback

time and text information

2(list) The list function is being oper-

ated.

3LOC Local seek tuning is on.

4(TA) TA function is on.

5(TP) A TP station is tuned in.

6(re-

peat) Track or folder repeat is on.

7(ran-

dom) Random play is on.

8(sound re-

triever)

The sound retriever function is

on.

Set up menu

When you turn the ignition switch to ON after in-

stallation, set up menu appears on the display.

You can set up the menu options below.

1 After installation of this unit, turn the

ignition switch to ON.

SET UP appears.

2 Turn M.C. to switch to YES. Press M.C. to

select.

#If you do not operate for 30 seconds, the set up

menu will not be displayed.

#If you prefer not to set up at this time, turn M.C.

to switch to NO. Press to select.

If you select NO, you cannot set up in the set up

menu.

3 Perform the following procedures to set

the menu.

To proceed to the next menu option, you need to

confirm your selection.

CLOCK SET (setting the clock)

1Turn M.C. to adjust hour.

2Press M.C. to select minute.

3Turn M.C. to adjust minute.

4Press M.C. to confirm the selection.

FM STEP (FM tuning step)

Normally, the FM tuning step employed by seek

tuning is 50 kHz. When AF or TA is on, the tuning

step automatically changes to 100 kHz. It may be

preferable to set the tuning step to 50 kHz when

AF is on.

!The tuning step remains at 50 kHz during man-

ual tuning.

1Turn M.C. to select the FM tuning step.

50 (50 kHz)—100 (100 kHz)

2Press M.C. to confirm the selection.

DEMO (demo display setting)

1Turn M.C. to set the demo display to on or off.

2Press M.C. to confirm the selection.

TITLE (multi-language)

This unit can display the text information of a com-

pressed audio file even if they are embedded in a

Western European or Russian language.

!If the embedded language and the selected

language setting are not the same, text infor-

mation may not display properly.

!Some characters may not be displayed prop-

erly.

1Turn M.C. to select the desired setting.

EUR (European)—RUS (Russian)

2Press M.C. to confirm the selection.

QUIT appears.

4 To finish your settings, turn M.C. to select

YES. Press to select.

#If you prefer to change your setting again, turn

M.C. to switch to NO. Press to select.

Notes

!You can set up the menu options in the initial

settings. For details about the settings, refer

to Initial settings on page 7.

!You can cancel set up menu by pressing

SRC/OFF.

Basic operations

Important

!Handle gently when removing or attaching

the front panel.

!Avoid subjecting the front panel to excessive

shock.

!Keep the front panel out of direct sunlight

and high temperatures.

!To avoid damaging the device or vehicle inte-

rior, remove any cables and devices attached

to the front panel before detaching it.

English

Operating this unit

Section

Operating this unit

Removing the front panel to protect your unit from

theft

1Press the detach button to release the front

panel.

2Push the front panel upward (M) and then pull

it toward (N) you.

3Always keep the detached front panel in a pro-

tection device such as a protection case.

Re-attaching the front panel

1Slide the front panel to the left.

Make sure to insert the tabs on the left side of

the head unit into the slots on the front panel.

2Press the right side of the front panel until it is

firmly seated.

If you cannot attach the front panel to the

head unit successfully, make sure that you are

placing the front panel onto the head unit cor-

rectly. Forcing the front panel into place may

result in damage to the front panel or head

unit.

Turning the unit on

1Press SRC/OFF to turn the unit on.

Turning the unit off

1Press and hold SRC/OFF until the unit turns

off.

Selecting a source

1Press SRC/OFF to cycle between:

TUNER (tuner)—CD (built-in CD player)—USB

(USB)—AUX (AUX)

Adjusting the volume

1Turn M.C. to adjust the volume.

CAUTION

For safety reasons, park your vehicle when re-

moving the front panel.

Note

When this unit’s blue/white lead is connected to

the vehicle’s auto-antenna relay control termi-

nal, the vehicle’s antenna extends when this

unit’s source is turned on. To retract the anten-

na, turn the source off.

Menu operations identical

for set up menu/function

settings/audio adjustments/

initial settings/lists

Returning to the previous display

Returning to the previous list (the folder one level

higher)

1Press .

Returning to the ordinary display

Canceling the initial setting menu/set up menu

1Press BAND.

Returning to the ordinary display from the list

1Press BAND.

Tuner

Basic operations

Selecting a band

1Press BAND until the desired band (F1,F2,F3

for FM or MW/LW) is displayed.

Recalling preset stations

1Press cor d.

!If MAN (manual tuning) is selected in SEEK,

you cannot recall preset stations. You need to

select PCH (preset channel) in SEEK. For de-

tails about the settings, refer to SEEK (left/right

key setting) on the next page.

Manual tuning (step by step)

1Press cor d.

!If PCH (preset channel) is selected in SEEK,

you cannot tune up or down manually. You

need to select MAN (manual tuning) in SEEK.

For details about the settings, refer to SEEK

(left/right key setting) on the next page.

Seeking

1Press and hold cor d, and then release.

You can cancel seek tuning by briefly pressing

cor d.

While pressing and holding cor d, you can

skip stations. Seek tuning starts as soon as

you release cor d.

Note

This unit’s AF (alternative frequencies search)

function can be turned on and off. AF should be

off for normal tuning operation (refer to AF (al-

ternative frequencies search) on the next page).

Storing and recalling stations

for each band

Using preset tuning buttons

1 When you find a station that you want

to store in memory, press one of the preset

tuning buttons (1 to 6) and hold until the

preset number stops flashing.

2 Press one of the preset tuning buttons (1

to 6) to select the desired station.

Switching the RDS display

%Press .

Program service name—PTY information—En-

tertainment—Frequency

#PTY information and the frequency appear on the

display for eight seconds.

#Depending on the band, text information can be

changed.

Using PTY functions

You can tune in to a station using PTY (program

type) information.

Operating this unit

Section

Operating this unit

Searching for an RDS station by PTY information

You can search for general types of broadcasting

programs, such as those listed in the following

section. Refer to this page.

1Press PTY.

2Turn M.C. to select a program type.

NEWS/INFO—POPULAR—CLASSICS—

OTHERS

3Press M.C. to begin the search.

The unit searches for a station broadcasting

that type of program. When a station is found,

its program service name is displayed.

PTY (program type ID code) information is

listed in the following section. Refer to this

page.

!To cancel the search, press M.C. again.

!The program of some stations may differ

from that indicated by the transmitted PTY.

!If no station is broadcasting the type of

program you searched for, NOT FOUND is

displayed for about two seconds and then

the tuner returns to the original station.

PTY list

NEWS/INFO

NEWS (News), AFFAIRS (Current affairs), INFO

(Information), SPORT (Sports), WEATHER (Weath-

er), FINANCE (Finance)

POPULAR

POP MUS (Popular music), ROCK MUS (Rock

music), EASY MUS (Easy listening), OTH MUS

(Other music), JAZZ (Jazz), COUNTRY (Country

music), NAT MUS (National music), OLDIES

(Oldies music), FOLK MUS (Folk music)

CLASSICS

L. CLASS (Light classical), CLASSIC (Classical)

OTHERS

EDUCATE (Education), DRAMA (Drama), CUL-

TURE (Culture), SCIENCE (Science), VARIED (Var-

ied), CHILDREN (Children’s), SOCIAL (Social

affairs), RELIGION (Religion), PHONE IN (Phone

in), TOURING (Travel), LEISURE (Leisure), DOCU-

MENT (Documentaries)

Function settings

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

#If MW/LW band is selected, only BSM,LOCAL

and SEEK are available.

BSM (best stations memory)

BSM (best stations memory) automatically stores

the six strongest stations in the order of their sig-

nal strength.

1Press M.C. to turn BSM on.

To cancel, press M.C. again.

REGION (regional)

When AF is used, the regional function limits the

selection of stations to those broadcasting region-

al programs.

1Press M.C. to turn the regional function on or

off.

LOCAL (local seek tuning)

Local seek tuning lets you tune in to only those

radio stations with sufficiently strong signals for

good reception.

1Press M.C. to select the desired setting.

FM: OFF—LV1 —LV2—LV3—LV4

MW/LW: OFF—LV1—LV2

The highest level setting allows reception of

only the strongest stations, while lower levels

allow the reception of weaker stations.

PTY SEARCH (program type selection)

You can tune in to a station using PTY (program

type) information.

1Press M.C. to display the setting mode.

2Turn M.C. to select the desired setting.

NEWS/INFO—POPULAR—CLASSICS—

OTHERS

3Press M.C. to begin the search.

The unit searches for a station broadcasting

that type of program. When a station is found,

its program service name is displayed.

For PTY (program type ID code) information,

refer to this page.

The program of some stations may differ from

that indicated by the transmitted PTY.

If no station is broadcasting the type of pro-

gram you searched for, NOT FOUND is dis-

played for about two seconds and then the

tuner returns to the original station.

TA (traffic announcement standby)

1Press M.C. to turn traffic announcement

standby on or off.

AF (alternative frequencies search)

1Press M.C. to turn AF on or off.

NEWS (news program interruption)

1Press M.C. to turn the NEWS function on or

off.

SEEK (left/right key setting)

You can assign a function to the left and right keys

of the unit.

Select MAN (manual tuning) to tune up or down

manually or select PCH (preset channel) to switch

between preset channels.

1Press M.C. to select MAN or PCH.

CD/CD-R/CD-RW and USB

storage devices

Basic operations

Playing a CD/CD-R/CD-RW

1Insert the disc into the disc loading slot with

the label side up.

Ejecting a CD/CD-R/CD-RW

1Press h.

Playing songs on a USB storage device

1Open the USB port cover.

2Plug in the USB storage device using a USB

cable.

A song will be played automatically.

Stopping playback of files on a USB storage de-

vice

1You may disconnect the USB storage device at

any time.

The unit stops playback.

Selecting a folder

1Press 1/or 2/ .

Selecting a track

1Press cor d.

Fast forwarding or reversing

1Press and hold cor d.

!When playing compressed audio, there is no

sound during fast forward or reverse.

Returning to root folder

1Press and hold BAND.

English

Operating this unit

Section

Operating this unit

Switching between compressed audio and CD-DA

1Press BAND.

Switching between playback memory devices

You can switch between playback memory devices

on USB storage devices with more than one Mass

Storage Device-compatible memory device.

1Press BAND.

!You can switch between up to 32 different

memory devices.

Note

Disconnect USB storage devices from the unit

when not in use.

Displaying text information

Selecting the desired text information

1Press .

!Depending on the version of iTunes used to

write MP3 files to a disc or media file types, in-

compatible text stored within an audio file may

be displayed incorrectly.

!Text information items that can be changed

depend on the media.

Selecting and playing files/

tracks from the name list

1 Press to switch to the file/track name

list mode.

2 Use M.C. to select the desired file name

(or folder name).

Changing the file or folder name

1Turn M.C.

Playing

1When a file or track is selected, press M.C.

Viewing a list of the files (or folders) in the se-

lected folder

1When a folder is selected, press M.C.

Playing a song in the selected folder

1When a folder is selected, press and hold M.C.

Advanced operations using

special buttons

Selecting a repeat play range

1Press 6/to cycle between the following:

CD/CD-R/CD-RW

!ALL –Repeat all tracks

!ONE –Repeat the current track

!FLD –Repeat the current folder

USB audio player/USB memory

!ALL –Repeat all files

!ONE –Repeat the current file

!FLD –Repeat the current folder

Playing tracks in random order

1Press 5/to turn random play on or off.

Tracks in a selected repeat range are played in

random order.

!To change songs during random play, press d

to switch to the next track. Pressing crestarts

playback of the current track from the begin-

ning of the song.

Pausing playback

1Press 4/PAUSE to pause or resume.

Enhancing compressed audio and restoring rich

sound (sound retriever)

1Press 3/S.Rtrv to cycle between:

1—2—OFF (off)

1is effective for low compression rates, and 2

is effective for high compression rates.

Function settings

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select FUNCTION.

3 Turn M.C. to select the function.

After selecting, perform the following proce-

dures to set the function.

REPEAT (repeat play)

1Press M.C. to select a repeat play range.

For details, refer to Selecting a repeat play range

on this page.

RANDOM (random play)

1Press M.C. to turn random play on or off.

PAUSE (pause)

1Press M.C. to pause or resume.

S.RTRV (sound retriever)

Automatically enhances compressed audio and

restores rich sound.

1Press M.C. to select the desired setting.

For details, refer to Enhancing compressed

audio and restoring rich sound (sound retriever)

on this page.

Audio adjustments

1 Press M.C. to display the main menu.

2 Turn M.C. to change the menu option

and press to select AUDIO.

3 Turn M.C. to select the audio function.

After selecting, perform the following proce-

dures to set the audio function.

FAD/BAL (fader/balance adjustment)

1Press M.C. to display the setting mode.

2Press M.C. to cycle between fader (front/rear)

and balance (left/right).

3Turn M.C. to adjust speaker balance.

!When the rear output and RCA output setting

are SW, you cannot adjust front/rear speaker

balance. Refer to REAR-SP (rear output setting)

on the next page. Refer to PREOUT (preout set-

ting) on the next page.

PRESET EQ (equalizer recall)

1Press M.C. to display the setting mode.

2Turn M.C. to select the equalizer.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

3Press M.C. to confirm the selection.

!You can also switch the equalizer by pressing

repeatedly.

TONE CTRL (equalizer adjustment)

!Adjusted equalizer curve settings are stored in

CUSTOM.

1Press M.C. to display the setting mode.

2Press M.C. to select BASS (bass)/MID (mid)/

TREBLE (treble).

3Turn M.C. to adjust the level.

Adjustment range: +6 to –6

LOUD (loudness)

Loudness compensates for deficiencies in the low-

frequency and high-frequency ranges at low vol-

ume.

1Press M.C. to select the desired setting.

OFF (off)—LOW(low)—HI (high)

SUB.W (subwoofer on/off setting)

Operating this unit

Section

Operating this unit

This unit is equipped with a subwoofer output

which can be turned on or off.

1Press M.C. to select the desired setting.

NOR (normal phase)—REV (reverse phase)—

OFF (subwoofer off)

SUB.W CTRL (subwoofer adjustment)

The cut-off frequency and output level can be ad-

justed when the subwoofer output is on.

Only frequencies lower than those in the selected

range are outputted from the subwoofer.

!When you select OFF in SUB.W, you cannot se-

lect this function. For details, refer to SUB.W

(subwoofer on/off setting) on the previous

page.

1Press M.C. to display the setting mode.

2Press M.C. to cycle between the cut-off fre-

quency and output level of the subwoofer.

Cut-off frequency (Cut-off frequency display

flashes.)—Output level (Output level display

flashes.)

3Turn M.C. to select the desired setting.

Cut-off frequency: 50HZ—63HZ—80HZ—

100HZ—125HZ

Output level: –24 to +6

SLA (source level adjustment)

SLA (Source level adjustment) lets you adjust the

volume level of each source to prevent radical

changes in volume when switching between sour-

ces.

!Settings are based on the FM volume level,

which remains unchanged.

!The MW/LW volume level can also be adjusted

with this function.

!When selecting FM as the source, you cannot

switch to SLA.

1Press M.C. to display the setting mode.

2Turn M.C. to adjust the source volume.

Adjustment range: +4 to –4

3Press M.C. to confirm the selection.

Initial settings

Important

PW SAVE (power saving) is cancelled if the ve-

hicle battery is disconnected and will need to be

turned back on once the battery is reconnected.

When PW SAVE (power saving) is off, depend-

ing on connection methods, the unit may con-

tinue to draw power from the battery if your

vehicle’s ignition doesn’t have an ACC (acces-

sory) position.

1 Press and hold SRC/OFF until the unit

turns off.

2 Press SRC/OFF and hold until function

name appears in the display.

3 Turn M.C. to select the initial setting.

After selecting, perform the following proce-

dures to set the initial setting.

CLOCK SET (setting the clock)

1Press M.C. to display the setting mode.

2Press M.C. to select the segment of the clock

display you wish to set.

Hour—Minute

3Turn M.C. to adjust the clock.

CLOCK (clock display)

You can turn the clock display on or off.

The clock display disappears temporarily when

you perform other operations, but the clock dis-

play appears again after 25 seconds.

1Press M.C. to turn the clock display on or off.

FM STEP (FM tuning step)

Normally, the FM tuning step employed by seek

tuning is 50 kHz. When AF or TA is on, the tuning

step automatically changes to 100 kHz. It may be

preferable to set the tuning step to 50 kHz when

AF is on.

!The tuning step remains at 50 kHz during man-

ual tuning.

1Press M.C. to select the FM tuning step.

50 (50 kHz)—100 (100 kHz)

AUTO-PI (auto PI seek)

The unit can automatically search for a different

station with the same programming, even during

preset recall.

1Press M.C. to turn Auto PI seek on or off.

AUX (auxiliary input)

Activate this setting when using an auxiliary de-

vice connected to this unit.

1Press M.C. to turn AUX on or off.

USB PNP (plug and play)

This setting allows you to switch your source to

USB automatically.

1Press M.C. to turn the plug and play function

on or off.

ON –When USB storage device is connected,

depending on the type of device, the source is

automatically switched to USB when you turn

on the engine. If you disconnect your USB stor-

age device, this unit’s source is turned off.

OFF –When USB storage device is connected,

the source is not switched to USB automati-

cally. Please change the source to USB man-

ually.

REAR-SP (rear output setting)

The rear speaker leads output can be used for full-

range speaker or subwoofer connection.

If you switch to SW, you can connect a rear speak-

er lead directly to a subwoofer without using an

auxiliary amp.

Initially, REAR-SP is set for rear full-range speaker

connection (FUL).

1Press M.C. to select the desired setting.

FUL—SW

!Even if you change this setting, there will

be no output if you select OFF in SUB.W

(Refer to SUB.W (subwoofer on/off setting)

on the previous page).

!If you change this setting, subwoofer out-

put in the audio menu will return to the fac-

tory settings.

PREOUT (preout setting)

The RCA outputs can be used for rear speaker or

subwoofer connection.

If you switch to SW, you can connect a rear speak-

er lead directly to a subwoofer without using an

auxiliary amp.

Initially, PREOUT is set for rear full-range speaker

connection (SW).

1Press M.C. to select the desired setting.

SW—REA

!Even if you change this setting, there will

be no output if you select OFF in SUB.W

(Refer to SUB.W (subwoofer on/off setting)

on the previous page).

!If you change this setting, subwoofer out-

put in the audio menu will return to the fac-

tory settings.

DEMO (demo display setting)

1Press M.C. to turn the demo display on or off.

!If PW SAVE is on, DEMO cannot be selected.

SCROLL (scroll mode setting)

English

Operating this unit

Section

Operating this unit

When ever scroll is set to ON, recorded text infor-

mation scrolls continuously in the display. Set to

OFF if you prefer the information to scroll just

once.

1Press M.C. to turn the ever scroll on or off.

TITLE (multi-language)

This unit can display the text information of a com-

pressed audio file even if they are embedded in a

Western European or Russian language.

!If the embedded language and the selected

language setting are not the same, text infor-

mation may not display properly.

!Some characters may not be displayed prop-

erly.

1Press M.C. to select the desired setting.

EUR (European)—RUS (Russian)

PW SAVE (power saving)

Switching this function on enables you to reduce

the consumption of battery power.

!Turning on the source is the only operation al-

lowed when this function is on.

!This function is not available for DEH-1410UB.

1Press M.C. to turn the power save on or off.

Switching the dimmer setting

You can adjust the brightness of illumination.

%Press and hold .

Using an AUX source

1 Insert the stereo mini plug into the AUX

input jack.

2 Press SRC/OFF to select AUX as the

source.

Note

AUX cannot be selected unless the auxiliary set-

ting is turned on. For more details, refer to AUX

(auxiliary input) on the previous page.

Sound muting

Only for DEH-1420UB, DEH-1400UB and DEH-

1400UBB.

Sound is muted automatically when:

!A call is made or received using a cell phone

connected to this unit.

!Voice guidance is output from a connected

Pioneer navigation unit.

The sound is turned off, MUTE is displayed and

no audio adjustments, except volume control,

are possible. Operation returns to normal when

the phone connection or the voice guidance is

ended.

Connections

Important

!When installing this unit in a vehicle without

an ACC (accessory) position on the ignition

switch, failure to connect the red cable to the

terminal that detects operation of the ignition

key may result in battery drain.

ACC position No ACC position

!Use of this unit in conditions other than the

following could result in fire or malfunction.

—Vehicles with a 12-volt battery and negative

grounding.

—Speakers with 50 W (output value) and 4 ohm

to 8 ohm (impedance value).

!To prevent a short-circuit, overheating or mal-

function, be sure to follow the directions

below.

—Disconnect the negative terminal of the bat-

tery before installation.

—Secure the wiring with cable clamps or adhe-

sive tape. Wrap adhesive tape around wiring

that comes into contact with metal parts to

protect the wiring.

—Place all cables away from moving parts,

such as the shift lever and seat rails.

—Place all cables away from hot places, such

as near the heater outlet.

—Do not connect the yellow cable to the battery

by passing it through the hole to the engine

compartment.

—Cover any disconnected cable connectors

with insulating tape.

—Do not shorten any cables.

—Never cut the insulation of the power cable of

this unit in order to share the power with

other devices. The current capacity of the

cable is limited.

—Use a fuse of the rating prescribed.

—Never wire the negative speaker cable directly

to ground.

—Never band together negative cables of multi-

ple speakers.

!When this unit is on, control signals are sent

through the blue/white cable. Connect this

cable to the system remote control of an ex-

ternal power amp or the vehicle’s auto-anten-

na relay control terminal (max. 300 mA

12 V DC). If the vehicle is equipped with a

glass antenna, connect it to the antenna

booster power supply terminal.

!Never connect the blue/white cable to the

power terminal of an external power amp.

Also, never connect it to the power terminal

of the auto antenna. Doing so may result in

battery drain or a malfunction.

!The black cable is ground. Ground cables for

this unit and other equipment (especially,

high-current products such as power amps)

must be wired separately. If they are not, an

accidental detachment may result in a fire or

malfunction.

This unit

DEH-1420UB, DEH-1400UB and DEH-1400UBB

345

DEH-1410UB

3 4

1Power cord input

2Rear output or subwoofer output

Operating this unit

Section

Installation

3Antenna input

4Fuse (10 A)

5Wired remote input

Hard-wired remote control adaptor can be

connected (sold separately).

Power cord

1To power cord input

2Depending on the kind of vehicle, the func-

tion of 3and 5may be different. In this

case, be sure to connect 4to 5and 6to

3Yellow

Back-up (or accessory)

4Yellow

Connect to the constant 12 V supply termi-

nal.

5Red

Accessory (or back-up)

6Red

Connect to terminal controlled by ignition

switch (12 V DC).

7Connect leads of the same color to each

other.

8Black (chassis ground)

9Blue/white

The pin position of the ISO connector will dif-

fer depending on the type of vehicle. Connect

9and bwhen Pin 5 is an antenna control

type. In another type of vehicle, never con-

nect 9and b.

aBlue/white

Connect to system control terminal of the

power amp (max. 300 mA 12 V DC).

bBlue/white

Connect to auto-antenna relay control termi-

nal (max. 300 mA 12 V DC).

cYellow/black

Only for DEH-1420UB, DEH-1400UB and

DEH-1400UBB.

If you use an equipment with Mute function,

wire this lead to the Audio Mute lead on that

equipment. If not, keep the Audio Mute lead

free of any connections.

dSpeaker leads

White: Front left +

White/black: Front left *

Gray: Front right +

Gray/black: Front right *

Green: Rear left +or subwoofer +

Green/black: Rear left *or subwoofer *

Violet: Rear right +or subwoofer +

Violet/black: Rear right *or subwoofer *

eISO connector

In some vehicles, the ISO connector may be

divided into two. In this case, be sure to con-

nect to both connectors.

Notes

!Change the initial setting of this unit. Refer

to REAR-SP (rear output setting) on page 7.

Refer to PREOUT (preout setting) on page 7.

The subwoofer output of this unit is monau-

ral.

!When using a subwoofer of 70 W (2 Ω), be

sure to connect the subwoofer to the violet

and violet/black leads of this unit. Do not

connect anything to the green and green/

black leads.

Power amp (sold separately)

Perform these connections when using the op-

tional amplifier.









1System remote control

Connect to Blue/white cable.

2Power amp (sold separately)

3Connect with RCA cables (sold separately)

4To Rear output or subwoofer output

5Rear speaker or subwoofer

Installation

Important

!Check all connections and systems before

final installation.

!Do not use unauthorized parts as this may

cause malfunctions.

!Consult your dealer if installation requires

drilling of holes or other modifications to the

vehicle.

!Do not install this unit where:

—it may interfere with operation of the vehicle.

—it may cause injury to a passenger as a result

of a sudden stop.

!The semiconductor laser will be damaged if

it overheats. Install this unit away from hot

places such as near the heater outlet.

!Optimum performance is obtained when the

unit is installed at an angle of less than 60°.

60°

DIN front/rear mount

This unit can be properly installed using either

front-mount or rear-mount installation.

Use commercially available parts when instal-

ling.

DIN Front-mount

1 Insert the mounting sleeve into the dash-

board.

For installation in shallow spaces, use the sup-

plied mounting sleeve. If there is enough space,

use the mounting sleeve that came with the ve-

hicle.

2 Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°) into

place.

1Dashboard

2Mounting sleeve

English

Installation

Section

Installation

3 Install the unit as illustrated.

1Nut

2Firewall or metal support

3Metal strap

4Screw

5Screw (M4 × 8)

#Make sure that the unit is installed securely in

place. An unstable installation may cause skipping

or other malfunctions.

DIN Rear-mount

1 Determine the appropriate position

where the holes on the bracket and the side

of the unit match.

2 Tighten two screws on each side.

1Tapping screw (5 mm × 8 mm)

2Mounting bracket

3Dashboard or console

Removing the unit

1 Remove the trim ring.

1Trim ring

2Notched tab

!Releasing the front panel allows easier ac-

cess to the trim ring.

!When reattaching the trim ring, point the

side with the notched tab down.

2 Insert the supplied extraction keys into

both sides of the unit until they click into

place.

3 Pull the unit out of the dashboard.

Removing and re-attaching the front

panel

You can remove the front panel to protect your

unit from theft.

Press the detach button and push the front

panel upward and pull it toward you.

For details, refer to Removing the front panel to

protect your unit from theft and Re-attaching the

front panel on page 4.

Troubleshooting

Symptom Cause Action

The display il-

lumination

turns on and

off at random.

Demo mode is

on.

Turn off the demo

display setting.

The display

automatically

returns to the

ordinary dis-

play.

You did not per-

form any opera-

tion within

about 30 sec-

onds.

Perform operation

again.

The repeat

play range

changes un-

expectedly.

Depending on

the repeat play

range, the se-

lected range

may change

when another

folder or track is

being selected

or during fast

forwarding/re-

versing.

Select the repeat

play range again.

A subfolder is

not played

back.

Subfolders can-

not be played

when FLD (fold-

er repeat) is se-

lected.

Select another re-

peat play range.

NO XXXX ap-

pears when a

display is

changed (NO

TITLE, for ex-

ample).

There is no em-

bedded text in-

formation.

Switch the display

or play another

track/file.

Symptom Cause Action

The unit is

malfunction-

ing.

There is inter-

ference.

You are using a

device, such as

a cellular

phone, that

transmits elec-

tric waves near

the unit.

Move electrical

devices that may

be causing the in-

terference away

from the unit.

Error messages

When you contact your dealer or your nearest

Pioneer Service Center, be sure to note the error

message.

Built-in CD Player

Message Cause Action

ERROR-07,

11, 12, 17, 30

The disc is dirty. Clean the disc.

The disc is

scratched.

Replace the disc.

ERROR-07,

10, 11, 12,

15, 17, 30,

There is an elec-

trical or me-

chanical error.

Turn the ignition

switch OFF and

back ON, or

switch to a differ-

ent source, then

back to the CD

player.

ERROR-15 The inserted

disc is blank.

Replace the disc.

ERROR-23 Unsupported

CD format.

Replace the disc.

FRMT READ Sometimes

there is a delay

between the

start of playback

and when you

start to hear any

sound.

Wait until the

message disap-

pears and you

hear sound.

Installation

Section

Additional information

Message Cause Action

NO AUDIO The inserted

disc does not

contain any

playable files.

Replace the disc.

SKIPPED The inserted

disc contains

DRM protected

files.

Replace the disc.

PROTECT All the files on

the inserted

disc are em-

bedded with

DRM.

Replace the disc.

USB storage device

Message Cause Action

NO DEVICE When plug and

play is off, no

USB storage de-

vice is con-

nected.

!Turn the plug

and play on.

!Connect a com-

patible USB stor-

age device.

FRMT READ Sometimes

there is a delay

between the

start of playback

and when you

start to hear any

sound.

Wait until the

message disap-

pears and you

hear sound.

NO AUDIO There are no

songs.

Transfer the audio

files to the USB

storage device

and connect.

The connected

USB storage de-

vice has secur-

ity enabled.

Follow the USB

storage device in-

structions to dis-

able the security.

Message Cause Action

SKIPPED The connected

USB storage de-

vice contains

files embedded

with Windows

MediaäDRM 9/

10.

Play an audio file

not embedded

with Windows

Media DRM 9/10.

PROTECT All the files in

the USB storage

device are em-

bedded with

Windows Media

DRM 9/10.

Transfer audio

files not em-

bedded with

Windows Media

DRM 9/10 to the

USB storage de-

vice and connect.

N/A USB The USB device

connected to is

not supported

by this unit.

!Connect a USB

Mass Storage

Class compliant

device.

!Disconnect

your device and

replace it with a

compatible USB

storage device.

CHECK USB The USB con-

nector or USB

cable has short-

circuited.

Check that the

USB connector or

USB cable is not

caught in some-

thing or dam-

aged.

The connected

USB storage de-

vice consumes

more than

500 mA (maxi-

mum allowable

current).

Disconnect the

USB storage de-

vice and do not

use it. Turn the

ignition switch to

OFF, then to ACC

or ON and then

connect only

compliant USB

storage devices.

Message Cause Action

ERROR-19 Communication

failed.

Perform one of

the following op-

erations.

–Turn the ignition

switch OFF and

back ON.

–Disconnect the

USB storage de-

vice.

–Change to a dif-

ferent source.

Then, return to

the USB source.

ERROR-23 USB storage de-

vice was not for-

matted with

FAT12, FAT16 or

FAT32.

USB storage de-

vice should be for-

matted with

FAT12, FAT16 or

FAT32.

Handling guidelines

Discs and player

Use only discs that feature either of the following

two logos.

Use 12-cm discs. Do not use 8-cm discs or an

adapter for 8-cm discs.

Use only conventional, fully circular discs. Do not

use shaped discs.

Do not insert anything other than a CD into the

CD loading slot.

Do not use cracked, chipped, warped, or other-

wise damaged discs as they may damage the play-

er.

Unfinalized CD-R/RW discs cannot be played

back.

Do not touch the recorded surface of the discs.

Store discs in their cases when not in use.

Do not attach labels, write on or apply chemicals

to the surface of the discs.

To clean a CD, wipe the disc with a soft cloth out-

ward from the center.

Condensation may temporarily impair the player’s

performance. Let it rest for about one hour to ad-

just to a warmer temperature. Also, wipe any

damp discs off with a soft cloth.

Playback of discs may not be possible because of

disc characteristics, disc format, recorded applica-

tion, playback environment, storage conditions,

and so on.

Road shocks may interrupt disc playback.

English

Additional information

Appendix

Additional information

When using discs that can be printed on label sur-

faces, check the instructions and the warnings of

the discs. Depending on the discs, inserting and

ejecting may not be possible. Using such discs

may result in damage to this equipment.

Do not attach commercially available labels or

other materials to the discs.

!The discs may warp making the disc unplay-

able.

!The labels may come off during playback and

prevent ejection of the discs, which may result

in damage to the equipment.

USB storage device

Connections via USB hub are not supported.

Do not connect anything other than a USB stor-

age device.

Firmly secure the USB storage device when driv-

ing. Do not let the USB storage device fall onto the

floor, where it may become jammed under the

brake or accelerator pedal.

Depending on the USB storage device, the follow-

ing problems may occur.

!Operations may vary.

!The storage device may not be recognized.

!Files may not be played back properly.

!The device may generate noise in the radio.

DualDiscs

DualDiscs are two-sided discs that have a record-

able CD for audio on one side and a recordable

DVD for video on the other.

Since the CD side of DualDiscs is not physically

compatible with the general CD standard, it may

not be possible to play the CD side with this unit.

Frequent loading and ejecting of a DualDisc may

result in scratches on the disc. Serious scratches

can lead to playback problems on this unit. In

some cases, a DualDisc may become stuck in the

disc loading slot and will not eject. To prevent this,

we recommend you refrain from using DualDisc

with this unit.

Please refer to the information from the disc man-

ufacturer for more detailed information about

DualDiscs.

Compressed audio

compatibility (disc, USB)

WMA

File extension: .wma

Bit rate: 48 kbps to 320 kbps (CBR), 48 kbps to

384 kbps (VBR)

Sampling frequency: 32 kHz, 44.1 kHz, 48 kHz

Windows Media Audio Professional, Lossless,

Voice/DRM Stream/Stream with video: Not com-

patible

MP3

File extension: .mp3

Bit rate: 8 kbps to 320 kbps (CBR), VBR

Sampling frequency: 8kHz to 48 kHz (32 kHz,

44.1 kHz, 48 kHz for emphasis)

Compatible ID3 tag version: 1.0, 1.1, 2.2, 2.3, 2.4

(ID3 tag Version 2.x is given priority over Version 1.

x.)

M3u playlist: Not compatible

MP3i (MP3 interactive), mp3 PRO: Not compatible

WAV

File extension: .wav

Quantization bits: 8 and 16 (LPCM), 4 (MS

ADPCM)

Sampling frequency: 16 kHz to 48 kHz (LPCM),

22.05 kHz and 44.1 kHz (MS ADPCM)

Supplemental information

Only the first 32 characters can be displayed as a

file name (including the file extension) or a folder

name.

Russian text to be displayed on this unit should be

encoded in one of the following character sets:

!Unicode (UTF-8, UTF-16)

!A character set other than Unicode that is

used in a Windows environment and is set to

Russian in the multi-language setting

This unit may not operate correctly depending on

the application used to encode WMA files.

There may be a slight delay at the start of playback

of audio files embedded with image data or audio

files stored on a USB storage device that has nu-

merous folder hierarchies.

Disc

Playable folder hierarchy: up to eight tiers (A prac-

tical hierarchy is less than two tiers).

Playable folders: up to 99

Playable files: up to 999

File system: ISO 9660 Level 1 and 2, Romeo, Joliet

Multi-session playback: Compatible

Packet write data transfer: Not compatible

Regardless of the length of blank sections be-

tween the songs from the original recording, com-

pressed audio discs play with a short pause

between songs.

USB storage device

Playable folder hierarchy: up to eight tiers (A prac-

tical hierarchy is less than two tiers).

Playable folders: up to 500

Playable files: up to 15 000

Playback of copyright-protected files: Not compati-

ble

Partitioned USB storage device: Only the first par-

tition can be played.

There may be a slight delay when starting play-

back of audio files on a USB storage device with

numerous folder hierarchies.

CAUTION

Do not leave discs or a USB storage device in

any place that is subject to high temperatures.

Sequence of audio files

The user cannot assign folder numbers and

specify playback sequences with this unit.

Additional information

Appendix

Additional information

Example of a hierarchy













Level 1 Level 2 Level 3 Level 4

: Folder

: Compressed

audio file

01 to 05: Folder

number

1to 6: Playback

sequence

Disc

Folder selection sequence or other operation

may differ depending on the encoding or writing

software.

USB storage device

Playback sequence is the same as recorded se-

quence in the USB storage device.

To specify the playback sequence, the following

method is recommended.

1Create a file name that includes numbers

that specify the playback sequence (e.g.,

001xxx.mp3 and 099yyy.mp3).

2Put those files into a folder.

3Save the folder containing files on the USB

storage device.

However, depending on the system environment,

you may not be able to specify the playback se-

quence.

For USB portable audio players, the sequence is

different and depends on the player.

Russian character chart

D: C D: C D: C D: C D: C

:А:Б:В:Г:Д

:Е,Ё:Ж:З:И,Й:К

:Л:М:Н::П

D: C D: C D: C D: C D: C

:Р:С:Т:У:Ф

:Х:Ц:Ч:Ш,

Щ:Ъ

:Ы:Ь:Э:Ю:Я

D: Display C: Character

iTunes

Apple and iTunes are trademarks of Apple Inc.,

registered in the U.S. and other countries.

MP3

Supply of this product only conveys a license for

private, non-commercial use and does not con-

vey a license nor imply any right to use this prod-

uct in any commercial (i.e. revenue-generating)

real time broadcasting (terrestrial, satellite,

cable and/or any other media), broadcasting/

streaming via internet, intranets and/or other

networks or in other electronic content distribu-

tion systems, such as pay-audio or audio-on-de-

mand applications. An independent license for

such use is required. For details, please visit

http://www.mp3licensing.com.

WMA

Windows Media is either a registered trademark

or trademark of Microsoft Corporation in the

United States and/or other countries.

This product includes technology owned by

Microsoft Corporation and cannot be used or

distributed without a license from Microsoft

Licensing, Inc.

Specifications

General

Power source ................... 14.4 V DC (10.8 V to 15.1 V al-

lowable)

Grounding system ............ Negative type

Maximum current consumption

................................... 10.0 A

Dimensions (W × H × D):

DIN

Chassis .............. 178mm × 50mm ×

165 mm

Nose .................. 188mm × 58mm ×

16 mm

Chassis .............. 178mm × 50mm ×

165 mm

Nose .................. 170mm × 46mm ×

16 mm

Weight ............................. 1.1kg

Audio

Maximum power output ... 50 W × 4

70 W × 1/2 W(for subwoofer)

Continuous power output

................................... 22W × 4 (50 Hz to 15000Hz,

5 % THD, 4 Wload, both chan-

nels driven)

Load impedance .............. 4 W(4 Wto 8 Wallowable)

Preout maximum output level

................................... 2.0 V

Tone controls:

Bass

Frequency .......... 100Hz

Gain .................. ±12 dB

Mid

Frequency .......... 1kHz

Gain .................. ±12 dB

Treble

Frequency .......... 10 kHz

Gain .................. ±12 dB

Subwoofer (mono):

Frequency ................. 50 Hz/63 Hz/80 Hz/100 Hz/

125 Hz

Slope ........................ –18 dB/oct

Gain ......................... +6dB to –24 dB

Phase ....................... Normal/Reverse

CD player

System ............................ Compact disc audio system

Usable discs .................... Compact disc

Signal-to-noise ratio ......... 94dB (1 kHz) (IEC-A network)

Number of channels ........ 2 (stereo)

MP3 decoding format ...... MPEG-1 & 2 Audio Layer 3

WMA decoding format ..... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2ch

audio)

(Windows Media Player)

WAV signal format ........... Linear PCM & MS ADPCM

(Non-compressed)

USB

USB standard specification

................................... USB 2.0 full speed

Maximum current supply

................................... 1A

USB Class ....................... MSC (Mass Storage Class)

File system ....................... FAT12, FAT16, FAT32

MP3 decoding format ...... MPEG-1 & 2 Audio Layer 3

WMA decoding format ..... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2ch

audio)

(Windows Media Player)

WAV signal format ........... Linear PCM & MS ADPCM

(Non-compressed)

FM tuner

Frequency range .............. 87.5 MHz to 108.0 MHz

Usable sensitivity ............. 9dBf (0.8 µV/75 W, mono, S/N:

30 dB)

Signal-to-noise ratio ......... 72dB (IEC-A network)

MW tuner

Frequency range .............. 531 kHz to 1 602kHz

Usable sensitivity ............. 25µV (S/N: 20 dB)

Signal-to-noise ratio ......... 62dB (IEC-A network)

LW tuner

Frequency range .............. 153 kHz to 281 kHz

Usable sensitivity ............. 28 µV (S/N: 20 dB)

Signal-to-noise ratio ......... 62dB (IEC-A network)

Note

Specifications and the design are subject to

modifications without notice.

English

Additional information

Appendix

Additional information

Nous vous remercions d’avoir acheté cet ap-

pareil PIONEER

Pour garantir une utilisation correcte, lisez bien

ce mode d’emploi avant d’utiliser cet appareil. Il

est particulièrement important que vous lisiez et

respectiez les indications ATTENTION et PRÉ-

CAUTION de ce mode d’emploi. Conservez-le

dans un endroit sûr et facilement accessible pour

toute consultation ultérieure.

Si vous souhaitez vous débarrasser de cet ap-

pareil, ne le mettez pas à la poubelle avec vos

ordures ménagères. Il existe un système de

collecte séparé pour les appareils électroni-

ques usagés, qui doivent être récupérés, trai-

tés et recyclés conformément à la législation.

Dans les états membres de l’UE, en Suisse et en

Norvège, les foyers domestiques peuvent rap-

porter leurs produits électroniques usagés gra-

tuitement à des points de collecte spécifiés ou à

un revendeur (sous réserve d’achat d’un produit

similaire).

Dans les pays qui ne sont pas mentionnés ci-

dessus, veuillez contacter les autorités locales

pour vous informer de la méthode correcte de

mise au rebut.

En agissant ainsi vous assurerez que le produit

que vous mettez au rebut est soumis au proces-

sus de traitement, de récupération et de recy-

clage nécessaire et éviterez ainsi les effets

négatifs potentiels sur l’environnement et la

santé publique.

Quelques mots sur cet appareil

Les fréquences du syntoniseur de cet appareil

sont attribuées pour une utilisation en Europe

de l’Ouest, Asie, Moyen Orient, Afrique et Océ-

anie. Son utilisation dans d’autres régions peut

se traduire par une réception de mauvaise qua-

lité. La fonction RDS (radio data system) n’est

opérationnelle que dans les régions où des si-

gnaux RDS sont diffusés pour les stations FM.

PRÉCAUTION

Ce produit est classifié comme produit laser

de classe 1 selon la norme IEC 60825-1:2007

“Sécurité des appareils à laser”et contient un

module laser de classe 1M. Pour assurer une

sécurité permanente, n’enlevez aucun couver-

cle et n’essayez pas d’accéder à l’intérieur du

produit. Faites effectuer l’entretien par du per-

sonnel qualifié.

APPAREIL À LASER DE CLASSE 1

ATTENTION—ÉMISSIONS DE RADIATIONS LASER

INVISIBLES DE CLASSE 1M SI OUVERT. NE PAS OBSERVER

DIRECTEMENT AVEC DES INSTRUMENTS OPTIQUES.

PRÉCAUTION

!Ne laissez pas cet appareil entrer en contact

avec des liquides. Cela pourrait provoquer

une électrocution. Tout contact avec des li-

quides pourrait aussi provoquer des domma-

ges, de la fumée et une surchauffe de

l’appareil.

!Le Pioneer CarStereo-Pass est utilisable seu-

lement en Allemagne.

!Maintenez le niveau d’écoute à une valeur

telle que vous puissiez entendre les sons pro-

venant de l’extérieur.

!Évitez tout contact avec l’humidité.

!Si la batterie est débranchée ou déchargée,

le contenu de la mémoire sera effacé.

Remarque

Les opérations de réglage des fonctions sont va-

lidées même si le menu est annulé avant la

confirmation des opérations.

Quelques mots sur ce mode

d’emploi

Dans les instructions suivantes, les mémoires

USB et les lecteurs audio USB sont collective-

ment appelés “périphériques de stockage USB”.

Mode de démonstration

Important

!La non-connexion du fil rouge (ACC) de cet

appareil à une borne couplée avec les opéra-

tions de mise en/hors service du contact d’al-

lumage peut conduire au déchargement de

la batterie.

!Rappelez-vous que si la démonstration des

fonctions continue à fonctionner quand le

moteur est coupé, cela peut décharger la

batterie.

La démonstration démarre automatiquement si

vous n’utilisez pas cet appareil dans les 30 se-

condes environ depuis la dernière opération ou

si le contact est réglé sur ACC ou ON alors que

l’appareil est hors service. Pour annuler le mode

de démonstration, vous devez afficher les régla-

ges initiaux. Sélectionnez DEMO (réglage de l’af-

fichage de démonstration) et désactivez

l’affichage de démonstration. Pour les détails,

reportez-vous à la page 20, Réglages initiaux.

En cas d’anomalie

En cas d’anomalie, veuillez contacter votre re-

vendeur ou le centre d’entretien agréé par

PIONEER le plus proche.

Avant de commencer

Section

Avant de commencer

Appareil central

b c dea87

12 3 4 5 6

Partie Partie

1h(éjection) 8(retour/affi-

chage)

2(liste) 9c/d

3MULTI-CONTROL

(M.C.)aBAND

4SRC/OFF b1à6

5Fente de charge-

ment des disques cPTY

6Port USB d

Jack d’entrée

AUX (jack stéréo

3,5 mm)

7eTouche de retrait

de la face avant

PRÉCAUTION

!Utilisez un câble USB Pioneer optionnel (CD-

U50E) pour connecter le lecteur audio USB/

la mémoire USB, étant donné que n’importe

quel périphérique relié directement à l’appa-

reil dépassera de l’appareil et peut s’avérer

dangereux.

!N’utilisez pas de produits non autorisés.

Indications affichées

873 5

2 4 6

Indica-

teur État

Section

d’afficha-

ge princi-

pal

!Syntoniseur : gamme et fré-

quence

!RDS : nom du service de

programme, informations

PTY et autres informations

textuelles

!Lecteur de CD intégré et

USB : temps de lecture

écoulé et informations tex-

tuelles

2(liste) La fonction liste est utilisée.

3LOC L’accord automatique sur une

station locale est en service.

4(TA) La fonction TA est en service.

5(TP) L’appareil est accordé sur une

station TP.

(répéti-

tion de la

lecture)

La fonction de répétition d’une

plage ou d’un dossier est acti-

vée.

(lec-

ture aléa-

toire)

La lecture aléatoire est activée.

8(sound re-

triever)

La fonction Sound Retriever est

activée.

Menu de configuration

Lorsque vous mettez le contact d’allumage sur

ON après l’installation, le menu de configura-

tion s’affiche sur l’écran.

Vous pouvez configurer les options de menu ci-

dessous.

1 Après avoir installé l’appareil, mettez le

contact d’allumage sur ON.

SET UP s’affiche.

2 Tournez M.C. pour passer à YES. Appuyez

sur M.C. pour sélectionner.

#Si vous n’effectuez aucune opération dans les

30 secondes environ, le menu de configuration ne

s’affichera pas.

#Si vous préférez ne pas effectuer la configuration

pour l’instant, tournez M.C. pour passer à NO. Ap-

puyez pour sélectionner.

Si vous sélectionnez NO, vous ne pouvez pas effec-

tuer de réglage dans le menu de configuration.

3 Effectuez les procédures suivantes pour

configurer le menu.

Pour passer à la prochaine option de menu,

vous devez confirmer votre sélection.

CLOCK SET (réglage de l’horloge)

1Tournez M.C. pour régler l’heure.

2Appuyez sur M.C. pour sélectionner les minu-

tes.

3Tournez M.C. pour régler les minutes.

4Appuyez sur M.C. pour confirmer la sélection.

FM STEP (incrément d’accord FM)

Normalement, l’incrément d’accord FM employé

par l’accord automatique est 50 kHz. Quand la

fonction AF ou TA est en service, l’incrément d’ac-

cord passe automatiquement à 100 kHz. Il peut

être préférable de régler l’incrément d’accord à

50 kHz quand la fonction AF est en service.

!Pendant l’accord manuel, l’incrément d’ac-

cord est maintenu à 50 kHz.

1Tournez M.C. pour choisir l’incrément d’accord

FM.

50 (50 kHz)—100 (100 kHz)

2Appuyez sur M.C. pour confirmer la sélection.

DEMO (réglage de l’affichage de démonstration)

1Appuyez sur M.C. pour activer ou désactiver

l’affichage de démonstration.

2Appuyez sur M.C. pour confirmer la sélection.

TITLE (multilingue)

Cet appareil peut afficher les informations textuel-

les d’un fichier audio compressé même si elles

sont incorporées dans une langue d’Europe de

l’Ouest ou russe.

!Si la langue incorporée et la langue sélection-

née sont différentes, les informations textuel-

les peuvent ne pas s’afficher correctement.

!Certains caractères peuvent ne pas s’afficher

correctement.

1Tournez M.C. pour choisir le réglage désiré.

EUR (Langue européenne)—RUS (Russe)

2Appuyez sur M.C. pour confirmer la sélection.

QUIT s’affiche.

4 Pour terminer la configuration, tournez

M.C. pour sélectionner YES. Appuyez pour

sélectionner.

#Si vous souhaitez modifier à nouveau vos régla-

ges, tournez M.C. pour passer à NO. Appuyez pour

sélectionner.

Français

Utilisation de l’appareil

Section

Utilisation de l’appareil

Remarques

!Vous pouvez configurer les options de menu

dans les réglages initiaux. Pour des détails

sur les réglages, reportez-vous à la page 20,

Réglages initiaux.

!Vous pouvez annuler le menu de configura-

tion en appuyant sur SRC/OFF.

Opérations de base

Important

!Lorsque vous enlevez ou remontez la face

avant, manipulez-la doucement.

!Évitez de heurter la face avant.

!Conservez la face avant à l’abri des tempéra-

tures élevées et de la lumière directe du so-

leil.

!Pour éviter d’endommager le périphérique

ou l’intérieur du véhicule, retirez tous les câ-

bles et périphériques connectés à la face

avant, avant d’enlever cette dernière.

Retrait de la face avant pour protéger l’appareil

contre le vol

1Appuyez sur la touche de retrait pour libérer la

face avant.

2Poussez la face avant vers le haut (M), puis

tirez-la vers vous (N).

3Conservez toujours la face avant dans un boî-

tier de protection lorsqu’elle est détachée.

Remontage de la face avant

1Faites glisser la face avant vers la gauche.

Assurez-vous d’insérer les encoches sur le

côté gauche de l’appareil central dans les fen-

tes du panneau de commande.

2Appuyez sur le côté droit de la face avant jus-

qu’àcequ’elle soit bien en place.

Si vous ne pouvez pas monter la face avant

sur l’appareil central, vérifiez que la face avant

est correctement placée sur l’appareil central.

Forcer la face avant en position risque de l’en-

dommager ou d’endommager l’appareil cen-

tral.

Mise en service de l’appareil

1Appuyez sur SRC/OFF pour mettre en service

l’appareil.

Mise hors service de l’appareil

1Maintenez la pression sur SRC/OFF jusqu’àce

que l’appareil soit mis hors tension.

Choix d’une source

1Appuyez sur SRC/OFF pour parcourir les op-

tions disponibles :

TUNER (syntoniseur)—CD (lecteur de CD inté-

gré)—USB (USB)—AUX (AUX)

Réglage du volume

1Tournez M.C. pour régler le volume.

PRÉCAUTION

Pour des raisons de sécurité, garez votre véhi-

cule pour retirer la face avant.

Remarque

Si le fil bleu/blanc de l’appareil est relié à la

prise de commande du relais de l’antenne moto-

risée du véhicule, celle-ci se déploie lorsque la

source est mise en service. Pour rétracter l’an-

tenne, mettez la source hors service.

Opérations communes des

menus pour le(s) menu de

configuration/réglages des

fonctions/réglages audio/

réglages initiaux/listes

Retour à l’affichage précédent

Retour à la liste précédente (le dossier de niveau

immédiatement supérieur)

1Appuyez sur .

Retour à l’affichage ordinaire

Annulation du menu des réglages initiaux/menu

de configuration

1Appuyez sur BAND.

Retour à l’affichage ordinaire à partir de la liste

1Appuyez sur BAND.

Syntoniseur

Opérations de base

Sélection d’une gamme

1Appuyez sur BAND jusqu’à ce que la gamme

désirée, F1,F2,F3 en FM ou MW/LW (PO/

GO), soit affichée.

Rappel des fréquences en mémoire

1Appuyez sur cou d.

!Si MAN (accord manuel) est sélectionné dans

le réglage SEEK, vous ne pouvez pas rappeler

les fréquences en mémoire. Vous devez sélec-

tionner PCH (canaux présélectionnés) dans

SEEK. Pour des détails sur les réglages, repor-

tez-vous à la page 18, SEEK (réglage de la tou-

che droite/gauche).

Accord manuel (pas à pas)

1Appuyez sur cou d.

!Si PCH (canaux présélectionnés) est sélec-

tionné dans le réglage SEEK, vous ne pouvez

pas effectuer un accord de fréquence manuel-

lement. Vous devez sélectionner MAN (accord

manuel) dans SEEK. Pour des détails sur les

réglages, reportez-vous à la page 18, SEEK (ré-

glage de la touche droite/gauche).

Recherche

1Appuyez de façon continue sur cou d, puis

relâchez.

Vous pouvez annuler l’accord automatique en

appuyant brièvement sur cou d.

Lorsque vous appuyez sur cou dde façon

prolongée, vous pouvez sauter des stations.

L’accord automatique démarre dès que vous

relâchez cou d.

Utilisation de l’appareil

Section

Utilisation de l’appareil

Remarque

La fonction AF (recherche des autres fréquences

possibles) de cet appareil peut être mise en ser-

vice ou hors service. La fonction AF doit être

hors service pendant une opération d’accord

normal (reportez-vous à la page suivante, AF (re-

cherche des autres fréquences possibles)).

Enregistrement et rappel des

stations pour chaque gamme

Utilisation des touches de présélection

1 Lorsque se présente une station que vous

désirez mettre en mémoire, maintenez la

pression sur une des touches de présélection

(1 à 6) jusqu’à ce que le numéro de la présé-

lection cesse de clignoter.

2 Appuyez sur une des touches de présé-

lection (1 à 6) pour sélectionner la station dé-

sirée.

Changement de l’affichage RDS

%Appuyez sur .

Nom du service de programme—Informations

PTY—Divertissement—Fréquence

#Les informations PTY et la fréquence s’affichent

pendant huit secondes.

#En fonction de la gamme sélectionnée, les infor-

mations textuelles peuvent être différentes.

Utilisation des fonctions PTY

Vous pouvez rechercher une station à l’aide de

son code PTY (type de programme).

Recherche d’une station RDS en utilisant le code

PTY

Vous pouvez rechercher une station qui diffuse un

type général de programme mentionné dans la

liste de la section suivante. Reportez-vous à cette

page.

1Appuyez sur PTY.

2Tournez M.C. pour choisir le type de pro-

gramme.

NEWS/INFO—POPULAR—CLASSICS—

OTHERS

3Appuyez sur M.C. pour lancer la recherche.

Cet appareil recherche une station qui diffuse

ce type de programme. Quand une station est

trouvée, son nom de service de programme

est affiché.

La liste des types d’émissions (code d’identifi-

cation du type de programme) est présentée

dans la section suivante. Reportez-vous à cette

page.

!Appuyez à nouveau sur M.C. pour aban-

donner la recherche.

!Le type de l’émission captée peut différer

de celui indiqué par le code PTY transmis.

!Si aucune station ne diffuse d’émission du

type choisi, l’indication NOT FOUND s’affi-

che pendant environ deux secondes puis

le syntoniseur s’accorde sur la fréquence

d’origine.

Liste des codes PTY

NEWS/INFO

NEWS (Bulletin d’informations), AFFAIRS (Actuali-

tés), INFO (Informations), SPORT (Sports), WEA-

THER (Météo), FINANCE (Finance)

POPULAR

POP MUS (Musique populaire), ROCK MUS

(Rock), EASY MUS (Musique légère), OTH MUS

(Autre musique), JAZZ (Jazz), COUNTRY (Coun-

try), NAT MUS (Musique nationale), OLDIES (Mu-

sique du bon vieux temps), FOLK MUS (Folk)

CLASSICS

L. CLASS (Musique classique légère), CLASSIC

(Musique classique)

OTHERS

EDUCATE (Éducation), DRAMA (Drame),

CULTURE (Culture), SCIENCE (Science), VARIED

(Programmes variés), CHILDREN (Émissions desti-

nées aux enfants), SOCIAL (Sujets de société), RE-

LIGION (Religion), PHONE IN (Programmes à

ligne ouverte), TOURING (Voyages), LEISURE (Loi-

sirs), DOCUMENT (Documentaires)

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez les

procédures de paramétrage suivantes.

#Si la gamme MW/LW (PO/GO) est sélectionnée,

seul BSM,LOCAL et SEEK sont disponibles.

BSM (mémoire des meilleures stations)

La fonction BSM (mémoire des meilleures sta-

tions) mémorise automatiquement les six stations

les plus fortes dans l’ordre de la force du signal.

1Appuyez sur M.C. pour mettre la fonction BSM

en service.

Pour annuler, appuyez de nouveau sur M.C.

REGION (stations régionales)

Quand la fonction AF est utilisée, la fonction de re-

cherche des stations régionales limite la sélection

aux stations qui diffusent des programmes régio-

naux.

1Appuyez sur M.C. pour mettre la fonction de

recherche des stations régionales en service

ou hors service.

LOCAL (accord automatique sur une station lo-

cale)

L’accord automatique sur une station locale ne

s’intéresse qu’aux stations de radio dont le signal

reçu est suffisamment puissant pour garantir une

réception de bonne qualité.

1Appuyez sur M.C. pour choisir le mode désiré.

FM : OFF—LV1—LV2—LV3—LV4

MW/LW (PO/GO) : OFF—LV1—LV2

La valeur la plus élevée permet la réception

des seules stations très puissantes ; les autres

valeurs autorisent la réception de stations

moins puissantes.

PTY SEARCH (sélection du type de programme)

Français

Utilisation de l’appareil

Section

Utilisation de l’appareil

Vous pouvez rechercher une station à l’aide de

son code PTY (type de programme).

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Tournez M.C. pour choisir le réglage désiré.

NEWS/INFO—POPULAR—CLASSICS—

OTHERS

3Appuyez sur M.C. pour lancer la recherche.

Cet appareil recherche une station qui diffuse

ce type de programme. Quand une station est

trouvée, son nom de service de programme est

affiché.

Pour des informations PTY (code d’identifica-

tion du type de programme), reportez-vous à la

page précédente.

Le type de l’émission captée peut différer de

celui indiqué par le code PTY transmis.

Si aucune station ne diffuse d’émission du

type choisi, l’indication NOT FOUND s’affiche

pendant environ deux secondes puis le synto-

niseur s’accorde sur la fréquence d’origine.

TA (attente de bulletins d’informations routières)

1Appuyez sur M.C. pour mettre en service ou

hors service l’attente d’un bulletin d’informa-

tions routières.

AF (recherche des autres fréquences possibles)

1Appuyez sur M.C. pour mettre la fonction AF

en service ou hors service.

NEWS (interruption pour réception d’un bulletin

d’informations)

1Appuyez sur M.C. pour mettre la fonction

NEWS (bulletin d’informations) en service ou

hors service.

SEEK (réglage de la touche droite/gauche)

Vous pouvez assigner une fonction aux touches

droite et gauche de l’appareil.

Sélectionnez MAN (accord manuel) pour effectuer

un accord de fréquence manuellement ou sélec-

tionnez PCH (canaux présélectionnés) pour chan-

ger de canal présélectionné.

1Appuyez sur M.C. pour sélectionner MAN ou

PCH.

CD/CD-R/CD-RW et

périphériques de stockage USB

Opérations de base

Lecture d’un CD/CD-R/CD-RW

1Introduisez un disque, l’étiquette vers le haut,

dans le logement de chargement des disques.

Éjection d’un CD/CD-R/CD-RW

1Appuyez sur h.

Lecture de plages musicales sur un périphérique

de stockage USB

1Ouvrez le capot du port USB.

2Branchez le périphérique de stockage USB en

utilisant un câble USB.

Une plage musicale sera lue automatique-

ment.

Arrêt de la lecture de fichiers sur un périphérique

de stockage USB

1Vous pouvez débrancher le périphérique de

stockage USB à tout moment.

L’appareil arrête la lecture.

Sélection d’un dossier

1Appuyez sur 1/ou 2/ .

Sélection d’une plage

1Appuyez sur cou d.

Avance ou retour rapide

1Appuyez de façon continue sur cou d.

!Lors de la lecture d’un disque d’audio

compressé, aucun son n’est émis pendant l’a-

vance ou le retour rapide.

Retour au dossier racine

1Appuyez sur BAND de façon prolongée.

Commutation entre les modes audio compressé

et CD-DA

1Appuyez sur BAND.

Commutation entre les périphériques de mémoire

de lecture

Vous pouvez basculer entre les périphériques de

mémoire sur les périphériques de stockage USB

ayant plus d’un périphérique de mémoire compa-

tible avec la norme Mass Storage Class pour ef-

fectuer la lecture.

1Appuyez sur BAND.

!Vous pouvez basculer entre 32 différents péri-

phériques de mémoire maximum.

Remarque

Débranchez les périphériques de stockage USB

de l’appareil lorsque vous ne l’utilisez pas.

Affichage des informations

textuelles

Sélection des informations textuelles désirées

1Appuyez sur .

!Selon la version de iTunes utilisée pour enre-

gistrer les fichiers MP3 sur un disque ou les

types de fichiers média, des informations tex-

tuelles incompatibles enregistrées dans le fi-

chier audio peuvent ne pas s’afficher

correctement.

!Les informations textuelles pouvant être modi-

fiées dépendent du média.

Sélection et lecture des fichiers/

plages à partir de la liste des noms

1 Appuyez sur pour passer en mode

liste des noms de fichiers/plages.

2 Utilisez M.C. pour sélectionner le nom de

fichier (ou nom de dossier) désiré.

Modification du nom de fichier ou de dossier

1Tournez M.C.

Lecture

1Lorsqu’un fichier ou une plage est sélection-

né(e), appuyez sur M.C.

Affichage d’une liste des fichiers (ou des dossiers)

dans le dossier sélectionné

1Quand un dossier est sélectionné, appuyez sur

M.C.

Lecture d’une plage musicale dans le dossier sé-

lectionné

1Quand un dossier est sélectionné, appuyez sur

M.C. de façon prolongée.

Utilisation de l’appareil

Section

Utilisation de l’appareil

Utilisation avancée à l’aide de

touches spéciales

Sélection d’une étendue de répétition de lecture

1Appuyez sur 6/pour parcourir les options

disponibles :

CD/CD-R/CD-RW

!ALL –Répétition de toutes les plages

!ONE –Répétition de la plage en cours de

lecture

!FLD –Répétition du dossier en cours de

lecture

Lecteur audio USB/mémoire USB

!ALL –Répétition de tous les fichiers

!ONE –Répétition du fichier en cours de

lecture

!FLD –Répétition du dossier en cours de

lecture

Lecture des plages dans un ordre aléatoire

1Appuyez sur 5/pour activer ou désactiver

la lecture aléatoire.

Les plages d’une étendue de répétition sélec-

tionnée sont lues dans un ordre aléatoire.

!Pour changer de plage musicale pendant la

lecture aléatoire, appuyez sur dpour passer à

la plage suivante. Appuyer sur cpermet de re-

commencer la lecture de la plage musicale en

cours à partir du début.

Pause de la lecture

1Appuyez sur 4/PAUSE pour mettre en pause

ou reprendre la lecture.

Amélioration de l’audio compressé et restauration

d’un son riche (sound retriever (correcteur de son

compressé))

1Appuyez sur 3/S.Rtrv pour parcourir les op-

tions disponibles :

1—2—OFF (désactivé)

1est efficace pour les faibles taux de compres-

sion et 2est efficace pour les taux de compres-

sion élevés.

Réglages des fonctions

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner

FUNCTION.

3 Tournez M.C. pour sélectionner la fonc-

tion.

Après avoir sélectionné la fonction, effectuez les

procédures de paramétrage suivantes.

REPEAT (répétition de la lecture)

1Appuyez sur M.C. pour sélectionner une éten-

due de répétition de lecture.

Pour les détails, reportez-vous à cette page, Sé-

lection d’une étendue de répétition de lecture.

RANDOM (lecture aléatoire)

1Appuyez sur M.C. pour mettre en service ou

hors service la lecture aléatoire.

PAUSE (pause)

1Appuyez sur M.C. pour mettre en pause ou re-

prendre la lecture.

S.RTRV (sound retriever)

Améliore automatiquement l’audio compressé et

restaure un son riche.

1Appuyez sur M.C. pour choisir le mode désiré.

Pour les détails, reportez-vous à cette page,

Amélioration de l’audio compressé et restaura-

tion d’un son riche (sound retriever (correcteur

de son compressé)).

Réglages sonores

1 Appuyez sur M.C. pour afficher le menu

principal.

2 Tournez M.C. pour changer l’option de

menu et appuyez pour sélectionner AUDIO.

3 Tournez M.C. pour sélectionner la fonc-

tion audio.

Après avoir sélectionné la fonction audio, effec-

tuez les procédures de paramétrage suivantes.

FAD/BAL (réglage de l’équilibre avant-arrière/

droite-gauche)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour basculer entre l’équili-

bre avant-arrière/droite-gauche.

3Tournez M.C. pour régler l’équilibre sonore

entre les haut-parleurs.

!Si les réglages de la sortie arrière et de la sortie

RCA sont SW, vous ne pouvez pas régler l’équi-

libre des haut-parleurs avant-arrière. Reportez-

vous à la page suivante, REAR-SP (réglage de la

sortie arrière). Reportez-vous à la page sui-

vante, PREOUT (réglage du préamp).

PRESET EQ (rappel de l’égaliseur)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Tournez M.C. pour sélectionner l’égaliseur.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

3Appuyez sur M.C. pour confirmer la sélection.

!Vous pouvez aussi changer l’égaliseur en ap-

puyant répétitivement sur .

TONE CTRL (réglage de l’égaliseur)

!Les réglages de la courbe d’égalisation ajustée

sont mémorisés dans CUSTOM.

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour sélectionner BASS

(graves)/MID (médiums)/TREBLE (aigus).

3Tournez M.C. pour régler le niveau.

Plage de réglage : +6 à–6

LOUD (correction physiologique)

La correction physiologique a pour objet d’accen-

tuer les hautes et les basses fréquences à bas ni-

veaux d’écoute.

1Appuyez sur M.C. pour choisir le mode désiré.

OFF (désactivé)—LOW (faible)—HI (élevé)

SUB.W (réglage en service/hors service du haut-

parleur d’extrêmes graves)

Cet appareil est équipé d’une sortie haut-parleur

d’extrêmes graves qui peut être mise en service

ou hors service.

1Appuyez sur M.C. pour choisir le mode désiré.

NOR (phase normale)—REV (phase inversée)

—OFF (haut-parleur d’extrêmes graves désac-

tivé)

SUB.W CTRL (réglage du haut-parleur d’extrêmes

graves)

La fréquence de coupure et le niveau de sortie

peuvent être réglés lorsque la sortie haut-parleur

d’extrêmes graves est activée.

Seules les fréquences inférieures à celles de la

plage sélectionnée sont produites par le haut-par-

leur d’extrêmes graves.

!Quand vous sélectionnez OFF dans SUB.W,

vous ne pouvez pas sélectionner cette fonc-

tion. Pour les détails, reportez-vous à cette

page, SUB.W (réglage en service/hors service

du haut-parleur d’extrêmes graves).

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour basculer entre la fré-

quence de coupure et le niveau de sortie du

haut-parleur d’extrêmes graves.

Fréquence de coupure (L’affichage de la fré-

quence de coupure clignote.)—Niveau de sor-

tie (L’affichage du niveau de sortie clignote.)

3Tournez M.C. pour choisir le réglage désiré.

Fréquence de coupure : 50HZ—63HZ—80HZ

—100HZ—125HZ

Niveau de sortie : –24 à+6

Français

Utilisation de l’appareil

Section

Utilisation de l’appareil

SLA (réglage du niveau de la source)

La fonction SLA (réglage du niveau de la source)

permet d’ajuster les niveaux sonores de chaque

source afin d’éviter que ne se produisent de fortes

variations d’amplitude sonore lorsque vous passez

d’une source à l’autre.

!Les réglages sont basés sur le niveau du vo-

lume FM qui lui, demeure inchangé.

!Le niveau du volume MW/LW (PO/GO) peut

également être réglé avec cette fonction.

!Si FM a été choisie comme source, vous ne

pouvez pas afficher la fonction SLA.

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Tournez M.C. pour régler le volume de la

source.

Plage de réglage : +4 à–4

3Appuyez sur M.C. pour confirmer la sélection.

Réglages initiaux

Important

La fonction PW SAVE (économie d’énergie) est

annulée si la batterie du véhicule est déconnec-

tée et devra être réactivée une fois la batterie re-

connectée. Quand PW SAVE est hors service, il

est possible que selon la méthode de connexion

utilisée l’appareil continue à consommer du

courant de la batterie si le commutateur de

contact de votre véhicule ne possède pas de po-

sition ACC (accessoire).

1 Maintenez la pression sur SRC/OFF jus-

qu’à ce que l’appareil soit mis hors tension.

2 Appuyez de façon prolongée sur SRC/

OFF jusqu’à ce que le nom de la fonction ap-

paraisse sur l’affichage.

3 Tournez M.C. pour sélectionner le réglage

initial.

Après avoir sélectionné le réglage initial, effec-

tuez les procédures de paramétrage suivantes.

CLOCK SET (réglage de l’horloge)

1Appuyez sur M.C. pour afficher le mode de pa-

ramétrage.

2Appuyez sur M.C. pour sélectionner le seg-

ment de l’affichage de l’horloge que vous vou-

lez régler.

Heure—Minute

3Tournez M.C. pour régler l’horloge.

CLOCK (affichage de l’horloge)

Vous pouvez mettre l’affichage de l’horloge en ser-

vice ou hors service.

L’affichage de l’horloge disparaît momentanément

quand une autre opération est réalisée; il apparaît

à nouveau 25 secondes plus tard.

1Appuyez sur M.C. pour mettre l’affichage de

l’horloge en service ou hors service.

FM STEP (incrément d’accord FM)

Normalement, l’incrément d’accord FM employé

par l’accord automatique est 50 kHz. Quand la

fonction AF ou TA est en service, l’incrément d’ac-

cord passe automatiquement à 100 kHz. Il peut

être préférable de régler l’incrément d’accord à

50 kHz quand la fonction AF est en service.

!Pendant l’accord manuel, l’incrément d’ac-

cord est maintenu à 50 kHz.

1Appuyez sur M.C. pour choisir l’incrément

d’accord FM.

50 (50 kHz)—100 (100 kHz)

AUTO-PI (recherche automatique PI)

L’appareil peut rechercher automatiquement une

autre station avec le même type de programme, y

compris si l’accord a été obtenu par le rappel

d’une fréquence en mémoire.

1Appuyez sur M.C. pour mettre en service ou

hors service la recherche automatique PI.

AUX (entrée auxiliaire)

Activez ce réglage lorsque vous utilisez un appa-

reil auxiliaire connecté à cet appareil.

1Appuyez sur M.C. pour mettre AUX en service

ou hors service.

USB PNP (Plug-and-Play)

Ce réglage vous permet de basculer automatique-

ment votre source sur USB.

1Appuyez sur M.C. pour activer ou désactiver la

fonction Plug-and-Play.

ON –Lorsqu’un périphérique de stockage

USB est connecté, la source peut, selon le

type de périphérique, basculer automatique-

ment sur USB lorsque vous mettez le moteur

en marche. Si vous déconnectez votre appareil

de stockage USB, cette source est mise hors

service.

OFF –Quand l’appareil de stockage USB est

connecté, la source n’est pas automatique-

ment basculée sur USB. Vous devez basculer

la source sur USB manuellement.

REAR-SP (réglage de la sortie arrière)

La sortie de connexion des haut-parleurs arrière

peut être utilisée pour la connexion d’un haut-par-

leur pleine gamme ou d’un haut-parleur d’extrê-

mes graves.

Si vous basculez sur SW, vous pouvez connecter

une borne de haut-parleur arrière à un haut-par-

leur d’extrêmes graves directement, sans utiliser

un amplificateur auxiliaire.

Initialement, REAR-SP est réglé pour la connexion

d’un haut-parleur arrière pleine gamme (FUL).

1Appuyez sur M.C. pour choisir le mode désiré.

FUL—SW

!Même si vous changez ce réglage, la sortie

ne fonctionnera pas si OFF est sélectionné

dans SUB.W. (Reportez-vous à la page pré-

cédente, SUB.W (réglage en service/hors

service du haut-parleur d’extrêmes graves).)

!Si vous modifiez ce réglage, la sortie haut-

parleur d’extrêmes graves est reposition-

née sur les réglages d’usine dans le menu

audio.

PREOUT (réglage du préamp)

Les sorties RCA peuvent être utilisées pour la

connexion d’un haut-parleur arrière ou d’un haut-

parleur d’extrêmes graves..

Si vous basculez sur SW, vous pouvez connecter

une borne de haut-parleur arrière à un haut-par-

leur d’extrêmes graves directement, sans utiliser

un amplificateur auxiliaire.

Initialement, PREOUT est réglé pour la connexion

d’un haut-parleur arrière pleine gamme (SW).

1Appuyez sur M.C. pour choisir le mode désiré.

SW—REA

!Même si vous changez ce réglage, la sortie

ne fonctionnera pas si OFF est sélectionné

dans SUB.W. (Reportez-vous à la page pré-

cédente, SUB.W (réglage en service/hors

service du haut-parleur d’extrêmes graves).)

!Si vous modifiez ce réglage, la sortie haut-

parleur d’extrêmes graves est reposition-

née sur les réglages d’usine dans le menu

audio.

Utilisation de l’appareil

Section

Utilisation de l’appareil

This manual suits for next models

Table of contents

Languages:

Popular Receiver manuals by other brands

Belkin

Belkin F8Z492TTP user manual

Onkyo

Onkyo TX-NR5008 Service manual

Interlogix

Interlogix IFS MC252-1T-1CXP user manual

Yamaha

Yamaha RX-A730 owner's manual

Televes

Televes 237521 manual

Motorola

Motorola HDT101 Quick setup guide

ashtech

ashtech ProFlex 500 Reference manual

Sradix

Sradix HS-380VACI user manual

Sherwood

Sherwood Newcastle R-965 Brochure & specs

Alpine

Alpine IVE-W530 Quick reference guide

T+A

T+A K8 user guide

Yamaha

Yamaha RX-V575 owner's manual

StarTech.com

StarTech.com MP3AUDIOEXT instruction manual

WHD

WHD AirBridge manual

Telcoma

Telcoma TANGO Series Operating handbook

Kenwood

Kenwood VR-705 instruction manual

Harman Kardon

Harman Kardon AVR 5500 owner's manual

LG LH-T363SD owner's manual

pioner DEH-1420UB User manual

Popular Receiver manuals by other brands
