Pixsys NET200-1AD User manual

Sommario
1Introduzione..........................................................................................3
2Dati tecnici............................................................................................3
2.1 Note generali di utilizzo .............................................................................. 3
3DIMENSIONE E INSTALLAZIONE.......................................................4
4COLLEGAMENTI ELETTRICI ..............................................................5
4.1 Alternativa di collegamento lato PC ........................................................... 5
4.2 Collegamento RS232 lato Bus................................................................... 6
4.3 Collegamento RS422 lato Bus................................................................... 7
4.4 Collegamento RS485 lato Bus................................................................... 8
5Funzionamento Led..............................................................................9
6Utilizzo con porta USB..........................................................................9
7Introduction.........................................................................................13
8Technical data....................................................................................13
8.1 Set-up....................................................................................................... 13
9Dimensions and installation................................................................14
10 Electrical wirings.................................................................................15
10.1 PC-side..................................................................................................... 15
10.2 Connection of other device to RS232.......................................................16
10.3 Connection of other device to RS422.......................................................17
10.4 Connection of other device to RS485...................................................... 18
11 Operation of Led.................................................................................19
12 Using NET200 with USB port..............................................................19

3
1 Introduzione
Grazie per aver scelto un prodotto Pixsys.
NET200-1AD è un convertitore seriale realizzato per le esigenze di
connessione su reti industriali di strumentazione con differenti
standard elettrici di comunicazione.
Per garantire un’ elevata affidabilità è stato realizzato con circuiteria
multi strato e con doppio isolamento galvanico, sia tra l’alimentazione
e le porte di comunicazione, sia tra le seriali RS232 o USB per il lato
PC, e la RS485, RS422 e RS232 del bus di campo.
2 Dati tecnici
Dimensioni
101mm x 71mm x 28mm (H)
Alimentazione
12..24 Vac/Vcc
Morsettiera o alimentatore plug, o da porta USB
Connessioni lato
PC
RS232 e USB
Connessioni lato
Bus
RS485, RS422, RS232
Isolamento
Galvanico
Tra alimentazione e seriali e tra lato PC e BUS
Baudrate
Da 300 a 230400 Baud automatico
Settaggi
Nessuna configurazione necessaria
2.1 Note generali di utilizzo
Il convertitore NET200-1AD è completamente automatico e non
necessita di alcuna configurazione per funzionare.

4

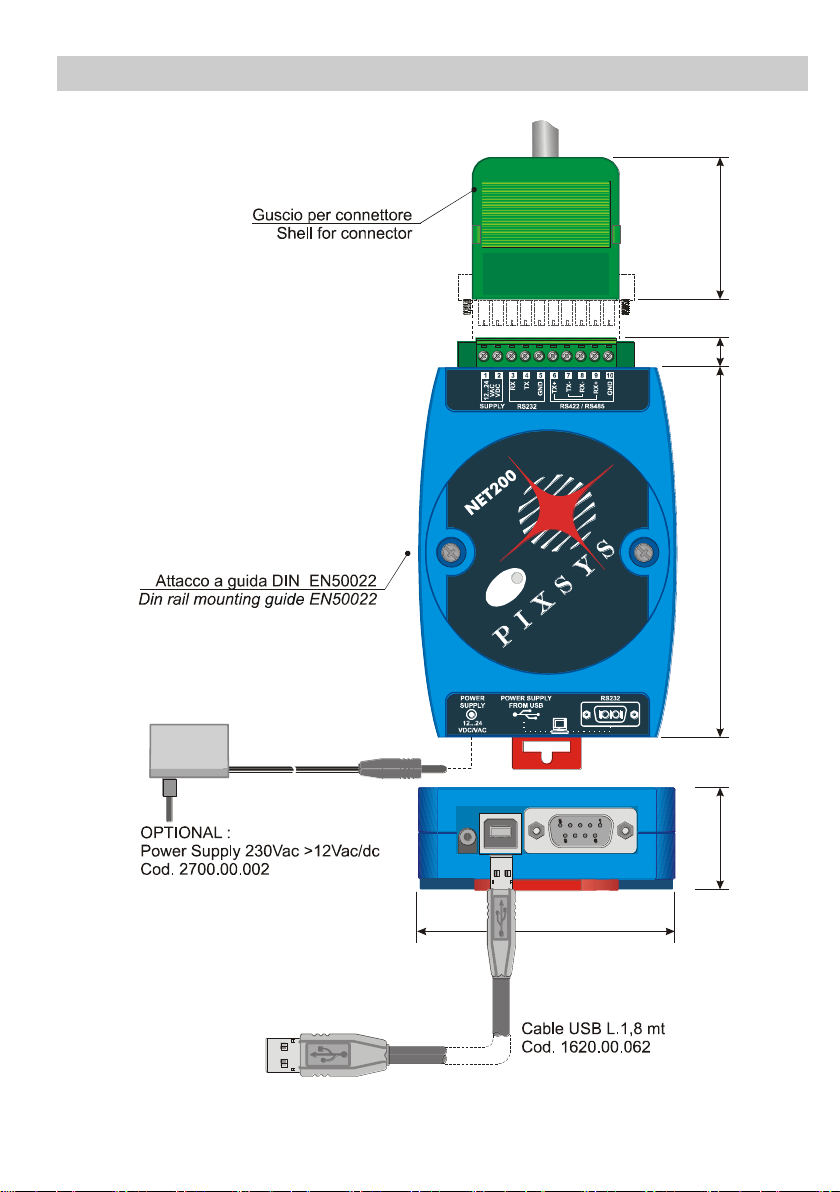

3 DIMENSIONE E INSTALLAZIONE
COM
101 mm
71 mm
28 mm 9 39 mm

5
4 COLLEGAMENTI ELETTRICI
4.1 Alternativa di collegamento lato PC
COM
SERIAL
USB
COM
PERSONAL COMPUTER

6
4.2 Collegamento RS232 lato Bus
COM
Utilizzare cavo schermato
a 2 coppie di conduttori twistati
conforme alle norme EIA RS-232/422.
Cavo raccomandato: Belden 1419A.
Use shielded cable 2 twisted pair.
According to EIA RS-232/422.
Suggested cable: Belden 1419A.

7
4.3 Collegamento RS422 lato Bus
COM
Utilizzare cavo schermato
a 2 coppie di conduttori twistati
conforme alle norme EIA RS-232/422.
Cavo raccomandato: Belden 1419A.
Use shielded cable 2 twisted pair.
According to EIA RS-232/422.
Suggested cable: Belden 1419A.

8
4.4 Collegamento RS485 lato Bus
COM
Utilizzare cavo schermato
a 1 coppia di conduttori twistati
conforme alle norme EIA RS-485.
Cavo raccomandato: Belden 9841.
Use shielded cable 1 twisted pair.
According to EIA RS-485.
Suggested cable: Belden 9841.

9
5 Funzionamento Led
All’accensione il led verde rimane acceso fisso.
Durante il normale funzionamento della NET200-1AD il led verde farà
dei lampeggi ad indicare la presenza di traffico dati in uscita (TX)
mentre quello rosso indicherà la presenza di dati in ricezione (RX).
6 Utilizzo con porta USB
L’utilizzo della porta USB prevede l’installazione del driver prima
di collegare la NET200-1AD al PC.
Il driver è scaricabile direttamente dal sito dell’azienda tramite il
seguente link (è richiesta la registrazione al sito):
http://www.pixsys.net/prodotti/convertitori-seriali/net200-64-
documentazione
All’interno del file Driver.zip si trova il file CDM20802_Setup.exe che
deve essere eseguito nel pc a cui si vuole collegare la NET200-1AD.

10
Al termine della procedura andare in “Gestione Periferiche”
raggiungibile dal menù di avvio “start” -> “Pannello di controllo.
“Sistema e selezionare il tab “Hardware” “Gestione periferiche”

11
Andare nel menù “Porte (COM e LPT)” e identificare a quale porta
COM è stato associato il driver FTDI, nell’esempio COM6.
Questa sarà la porta a cui farà riferimento la scheda i modalità USB.

12
Note / Aggiornamenti

13
7 Introduction
Thanks for choosing a Pixsys product.
NET200-1AD is a serial converter conceived for industrial networks
involving devices with different communication standards.
High reliability is assured by 4-layers PCB and double galvanic
isolation , both between power supply and communication ports and
between RS232 or USB (PC side) and RS485, RS422 RS232 (device
side).
8 Technical data
Dimensions
101mm x 71mm x 28mm (H)
Power supply
12..24 Vac/Vcc
Terminal blocks or o plug power supplier or by
USB port
PC-side
connections
RS232, USB
Device
connection
RS485, RS422, RS232
Galvanic isolation
Power supply> serial ports, PC>devices
Baudrate
300 to 230400 Baud, automatic
Settings
Not required
8.1 Set-up
Serial converter NET200-1AD is fully automatic and does not require
any preliminary set-up.

14
9 Dimensions and installation
COM
101 mm
71 mm
28 mm 9 39 mm

15
10 Electrical wirings
10.1 PC-side
COM
SERIAL
USB
COM
PERSONAL COMPUTER

16
10.2 Connection of other device to RS232
COM
Utilizzare cavo schermato
a 2 coppie di conduttori twistati
conforme alle norme EIA RS-232/422.
Cavo raccomandato: Belden 1419A.
Use shielded cable 2 twisted pair.
According to EIA RS-232/422.
Suggested cable: Belden 1419A.

17
10.3 Connection of other device to RS422
COM
Utilizzare cavo schermato
a 2 coppie di conduttori twistati
conforme alle norme EIA RS-232/422.
Cavo raccomandato: Belden 1419A.
Use shielded cable 2 twisted pair.
According to EIA RS-232/422.
Suggested cable: Belden 1419A.

18
10.4 Connection of other device to RS485
COM
Utilizzare cavo schermato
a 1 coppia di conduttori twistati
conforme alle norme EIA RS-485.
Cavo raccomandato: Belden 9841.
Use shielded cable 1 twisted pair.
According to EIA RS-485.
Suggested cable: Belden 9841.

19
11 Operation of Led
Green LED is always ON after switching. During standard operation of
NET200-1AD, the green LED will blink when data are being sent (TX)
while the red LED will blink when data are being received (RX).
12 Using NET200 with USB port
Before using USB port, it is necessary to install the driver before
connecting NET200-1AD to PC.
Driver may be downloaded from the link below.
http://www.pixsys.net/en/products/serial-converters/net200-238-
download
The file Driver.zip contains a file named as “CDM20802_Setup.exe”.
File should be extracted to the PC which will be used with NET200.
Lauch the program and complete the installation. Go to “Device
manager” (Start menu> “Control Panel”)

20
Go to “Properties” , “Hardware”>> “Device Manager”
