Pkm AT150-4 User manual

Bedienungsanleitung/ User Manual
AT150-4 (Umluftweiche/Diffuser)
Sehr geehrter Kunde,
bitte beachten Sie, dass es für die Umluftweiche drei verschiedene Befestigungsmöglichkeiten gibt:
1. Möglichkeit 1: Befestigung der Umluftweiche and die Halteklammer des Kamins
2. Möglichkeit 2: Befestigung der Umluftweiche in der Wand
3. Möglichkeit 3: Befestigung der Umluftweiche in einer Inselhaube

Möglichkeit 1: Befestigung der Umluftweiche and die Halteklammer des Kamins
1. Bauen Sie die Umluftweiche, wie in Abbildung 1 zusammen.
(Bitte prüfen Sie die Breite der Umluftweiche mit der Breite Ihres Kamines. Stimmen die beiden Längen überein ist es nicht
notwendig das linke und rechte T-Stück zu verwenden. Sollte der Kamin breiter sein als die Umluftweiche, fixieren Sie bitte die
beiden T-Stücke mit 2 Stck. ST3*12mm Schrauben an der Umluftweiche.
Abbildung 1

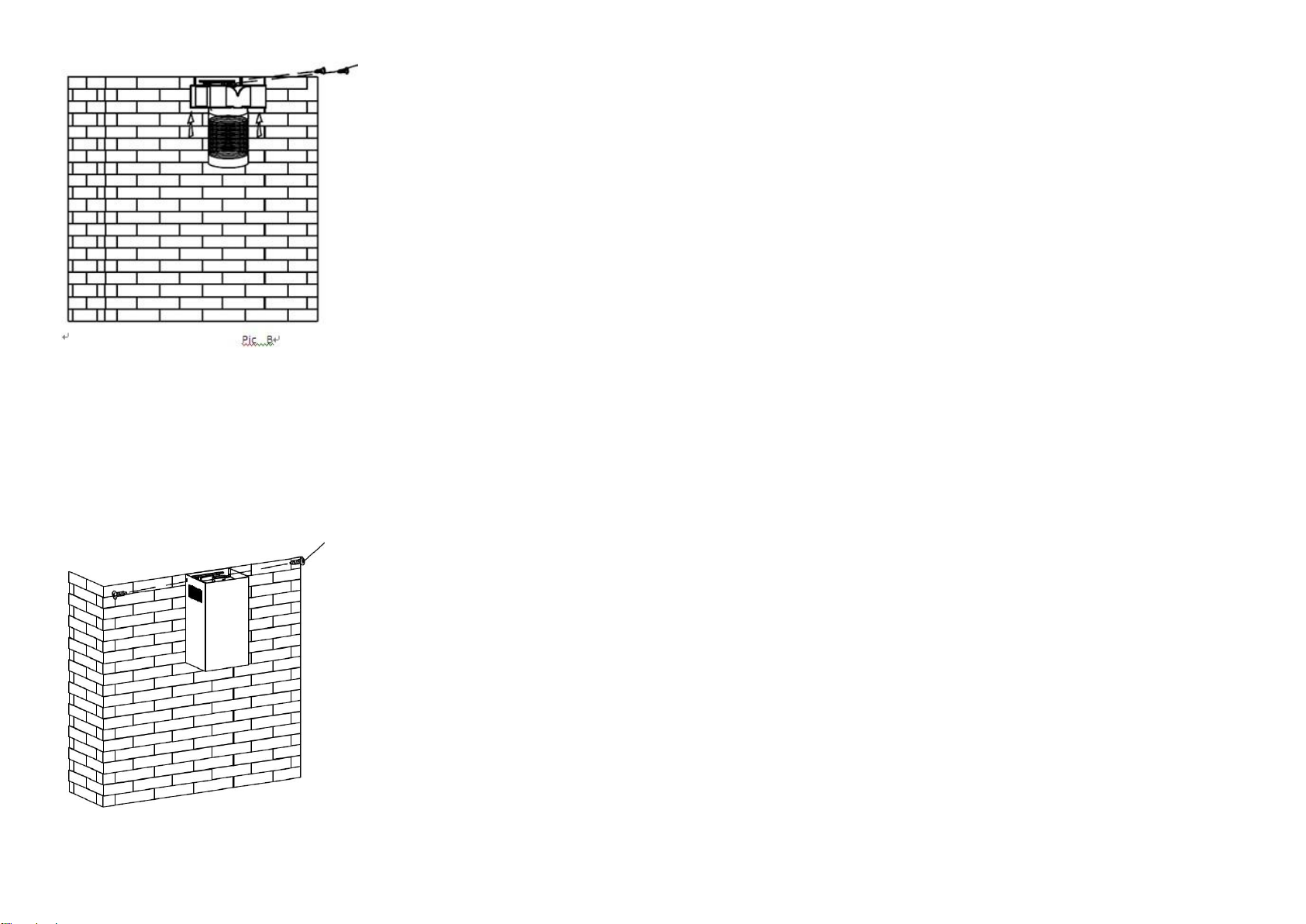

2. Befestigen Sie die zusammengesetzten Teile mit der Halterklammer des Kamins mit 2 Stck. ST4*30mm Schrauben an der Wand.
Jetzt verbinden Sie den Abluftschlauch mit der Umluftweiche. (Abbildung 2)
Linkes T-Stück
Rechtes T-Stück
Fixieren Sie die T-Stücke mit 2 Stck. ST3*12mm Schrauben
Fixieren Sie die Halteklammer des Kamins mit 2 Stck. ST4*8mm Schrauben an der
mitgelieferten Halteplatte.
Fixieren Sie die Halteplatte mit 4 Stck. ST3*12mm Schrauben an der Umluftweiche
Falls nötig stecken Sie die T-Stücke auf die Umluftweiche

Abbildung 2
3. Fixieren Sie den oberen Kaminschacht an beiden Seiten des Kamins mit 2 Stck. ST4*8mm Schrauben an der, in der Wand befestigten
Halteklammer (Abbildung 3). Je nach Kaminbreite müssen Sie die Breite der Umluftweiche erweitern, damit die diese mit der
Kaminwand abschließt.
Abbildung 3

Möglichkeit 2: Befestigung der Umluftweiche in der Wand
1. Bauen Sie die Umluftweiche, wie in Abbildung 4 zusammen.
Abbildung 4
(Bitte prüfen Sie die Breite der Umluftweiche mit der Breite Ihres Kamines ab. Stimmen die beiden Längen überein ist es nicht
notwendig das linke und rechte T-Stück zu verwenden. Sollte der Kamin breiter sein als die Umluftweiche, fixieren Sie bitte die
beiden T-Stücke mit 2 Stck. ST3*12mm Schrauben an der Umluftweiche. (Abbildung 5)
Abbildung 5
Befestigen Sie die mitgelieferte Halteplatte mit 4 Stck.
ST3*12mm Schrauben an der Umluftweiche
Rechtes T-Stück
Linkes T-Stück

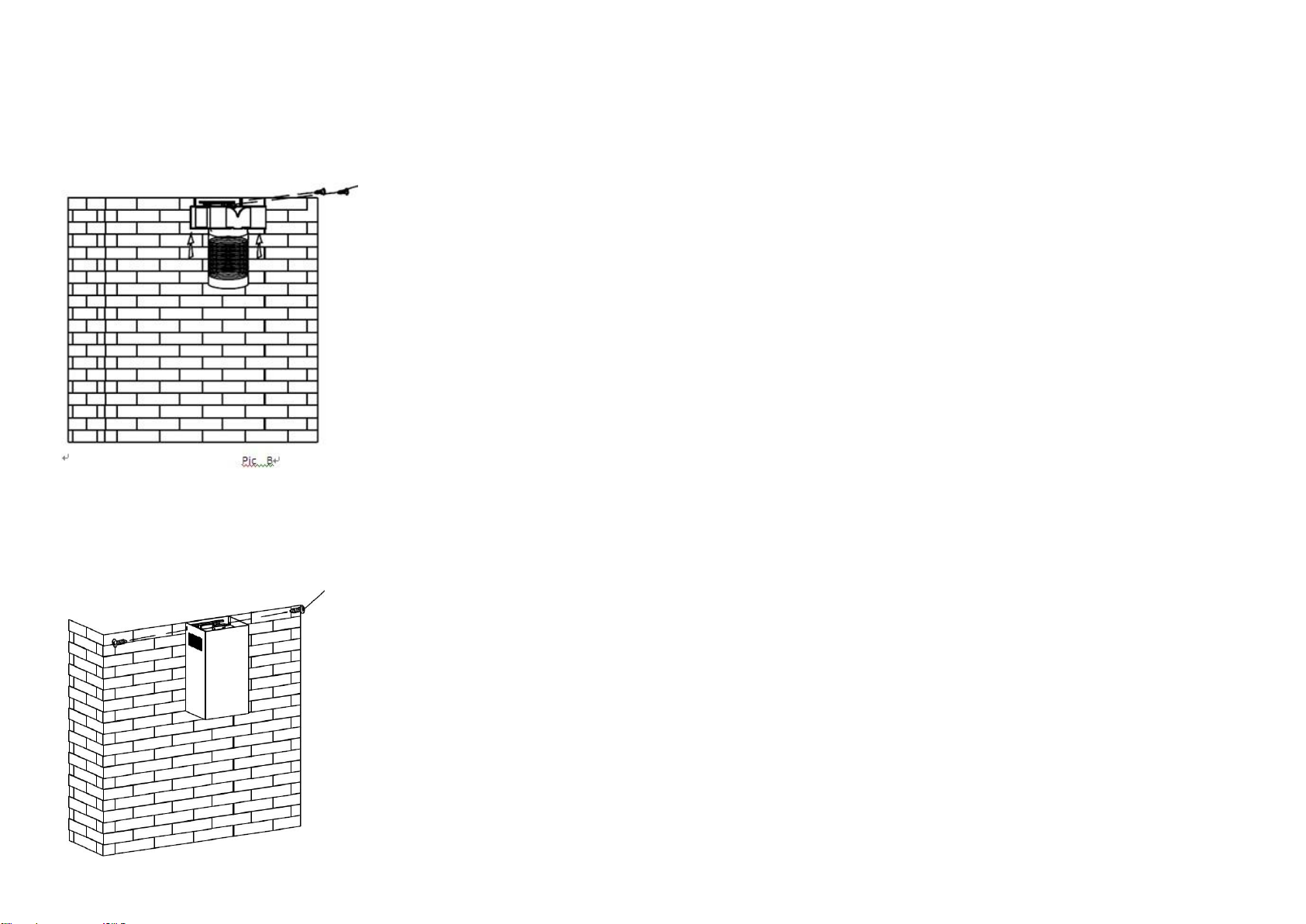

2. Bohren Sie 2 Löcher mit einem 8mm Bohrer in die Wand und stecken Sie die Dübel hinein und fixieren Sie das vorher
zusammengesetzte Teil mit 2 Stck. ST4*30mm Schrauben. (Abbildung 6) Jetzt verbinden Sie den Abluftschlauch mit der Umluftweiche.
(Abbildung 7)
Abbildung 6 Abbildung 7

3. Fixieren Sie den oberen Kaminschacht an beiden Seiten des Kamins mit 2 Stck. ST4*8mm Schrauben an der, in der Wand befestigten
Halteklammer (Abbildung 8). Je nach Kaminbreite müssen Sie die Breite der Umluftweiche erweitern, damit die diese mit der
Kaminwand abschließt
Abbildung 8

Möglichkeit 3: Befestigung der Umluftweiche in einer Inselhaube

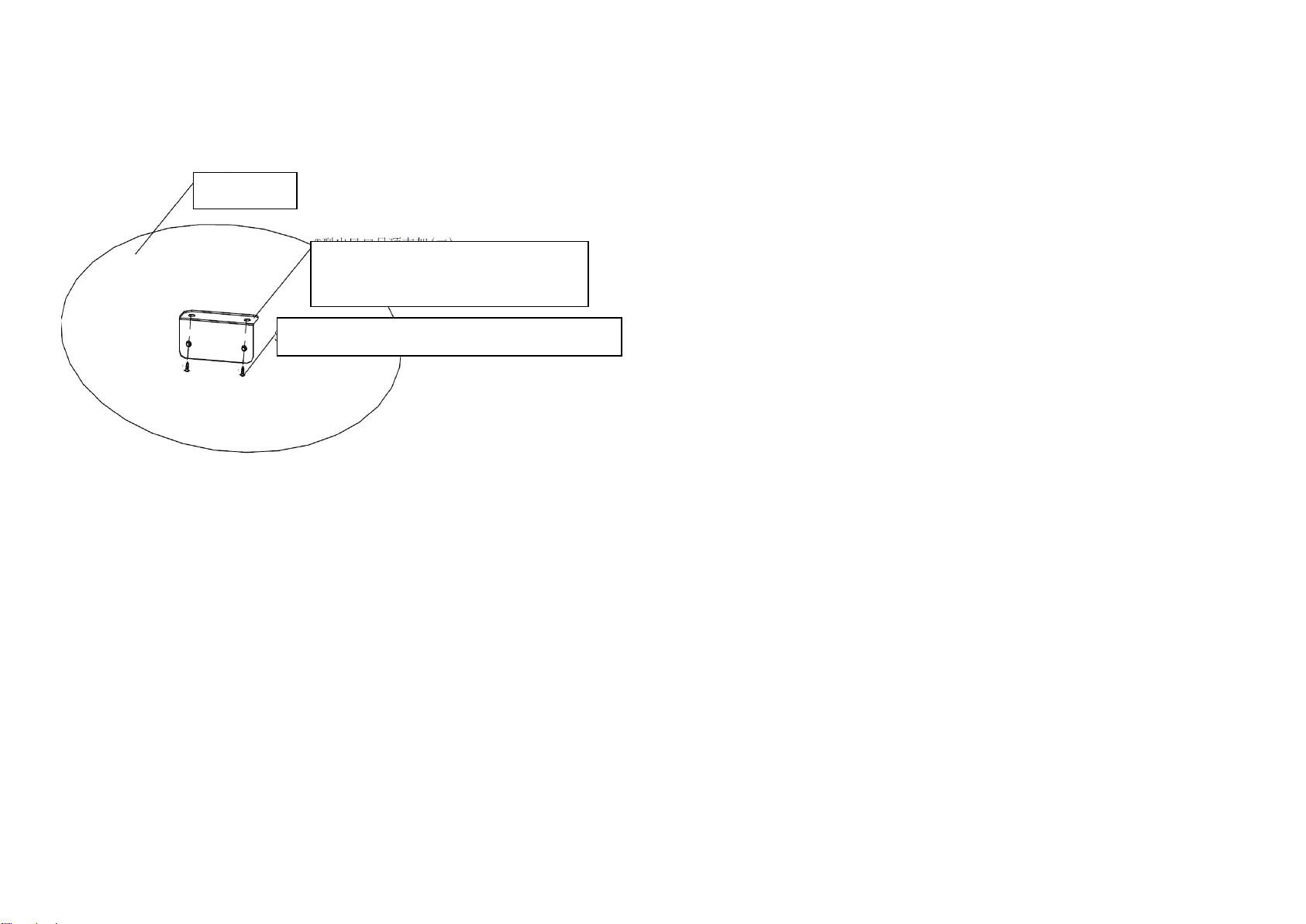

1. Befestigen Sie die mitgelieferte Deckenhalterung A mit 2 Stck. ST4*30mm Schrauben an der Decke. (Abbildung 9)
Abbildung 9

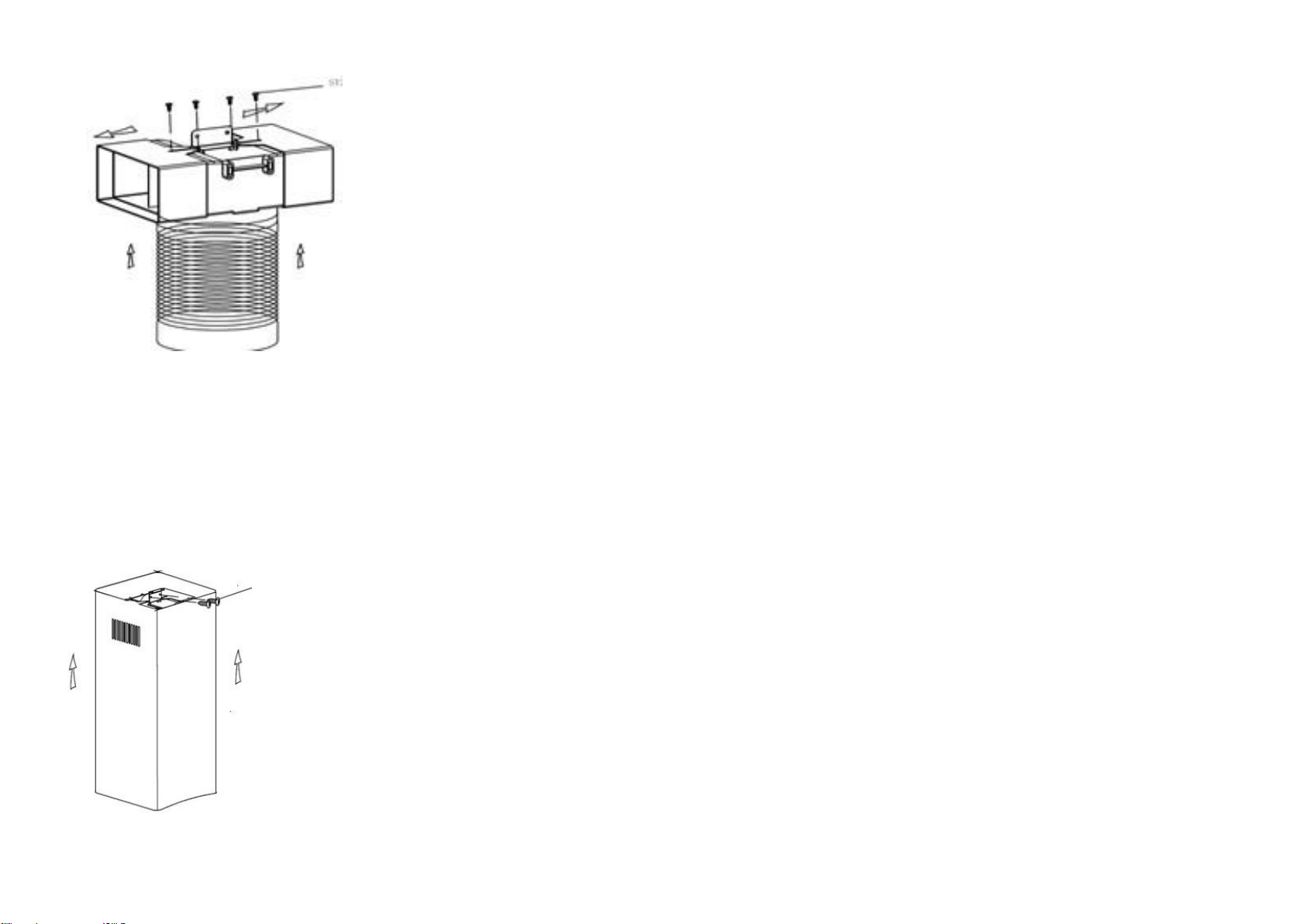

2. Fixieren Sie die T-Stücke mit der Halterung B mit 4 Stck. ST3*12mm Schrauben und verbinden Sie den Abluftschlauch mit der
Umluftweiche. (Abbildung 10)
Decke
Deckenhalterung A
Fixierung mit 2 Stck. ST4*30mm Schrauben

Abbildung 10
3．Verbinden Sie Halterung A und Halterung B mit 2 Stck. ST4*8mm Schrauben. Stellen Sie sicher, dass Sie den inneren Kamin
verlängern können. Je nach Kaminbreite müssen Sie die Breite der Umluftweiche erweitern, damit die diese mit der Kaminwand
abschließt. (Abbildung 11)
Abbildung 11

User manual
Diffuser
Dear customer,
Please be aware that you have three possibilities to fix the diffuser:
1. Option 1: Fixing the diffuser on the chimney bracket
2. Option 2: Fixing the diffuser on the wall
3. Option 3: Fixing the diffuser on an island hood

Option 1: Fixing the diffuser on the chimney bracket
1. Assemble the air diffuser according to the below picture A .
( pls check the length of air diffuser before installation ,if it is enough long to match the width of inner chimney, there is no need to
fix the left and right T-shape .)

2 . Fix above combination on the wall with 2 pcs screw ST4*30mm into inner chimney bracket hole, then connect the extension pipe
to the air diffuser(pic B) .
3. Re-fix the inner chimney into the inner chimney bracket with 2 pcs screw ST4*8mm,(pic. C) you may have to ajust the length of air
diffuser make sure it’s consistent with the width of inner chimney 。
Pic . C

Option 2: Fixing the diffuser on the wall
1. assemble the air diffuser according to the below picture A .
( pls check the length of air diffuser before installation ,if it is enough long to match the width of inner chimney, there is no need to
fix the left and right T-shape ，if not，pls ajust the lenghth of T-shape and fix them with screws 2pcs ST3*12mm ).
Fix Wall mounted bracket with 4 pcs ST3*12mm
Right T-shape
Left T-shape

2 . Drill 2 holes with the diameter of 8mm on the wall ,insert the plastic wall plug and Fix above combination with 2 pcs screw
ST4*30mm in it , then connect the extension pipe to the air diffuser(pic B) .
3.fix the inner chimney onto the wall as usual (pic. C)
Pic . C

Option 3: Fixing the diffuser on an island hood
1.fix the bracket A on the ceiling with 2pcs screws ST4*30MM ,(Pic.A)
2.Fix T-shape with hanging bracket B with screw 4 pcs ST3*12mm) ,connect the extension pipe onto the air diffuser .(pic B)
ceiling
Hanging type bracket A (Fix with
screw 2 pcs ST4*30MM)
Fix with screw 2 pcs ST4*30MM
A
Supplied Bracket

3．Fix hanging bracket A + hanging bracket B together with 2 pcs ST4*8mm screw, ensure the inner chimney can extensible ，You
may have to ajust the length of air diffuser，make sure it’s available to the width of inner chimney .（Pic.C）
