Pkm AGIS Dunstesse 8090 User manual

Bedienungsanleitung
Instruction Manual
8090 AGIS Dunstesse
www.pkm-online.de

2
INHALT
English language on page 22ff.
KAPITEL
THEMA
SEITE
1.
Vorwort
3
2.
Erklärung der Signalwörter
4
3.
Sicherheits- und Warnhinweise
4
4.
Aufbau und Anschluss
7
5.
Bedienfeld
13
6.
Reinigung und Pflege
14
7.
Problembehandlung
16
8.
Technische Daten
17
9.
Entsorgung
18
10.
Garantiebedingungen
20
Technische Änderungen bzw. Druckfehler bleiben vorbehalten..
Bitte lesen Sie diese Bedienungsanleitung
aufmerksam durch, bevor Sie das Gerät aufbauen und benutzen.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über
den Produktverkäufer angefordert werden.
Titelblattabbildung: Abbildung ähnlich.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in
einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten.

3
1. VORWORT
Sehr geehrte Kundin/ sehr geehrter Kunde!
Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die
Bedienung des Geräts für Sie kein Problem darstellen.
Bevor Ihr Gerät das Herstellerwerk verlassen durfte, wurde es eingehend auf seine
Sicherheit und Funktionstüchtigkeit überprüft.
Sollte Ihr Gerät sichtbare Beschädigungen aufweisen, schließen Sie es
keinesfalls an die Stromversorgung an. Setzen Sie sich in diesem Fall mit dem
Geschäft in Verbindung, in dem Sie das Gerät erworben haben.
1. Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät erstmalig in
Betrieb nehmen.
2. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
3. Das Gerät ist ausschließlich zum Einbau über einer Kochvorrichtung
bestimmt.
4. Das Gerät ist ausschließlich zur Verwendung innerhalb geschlossener
Räume bestimmt.
5. Betreiben Sie das Gerät ausschließlich im Sinne seiner
bestimmungsgemäßen Verwendung.
6. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht
vertraut ist, das Gerät zu benutzen.
7. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Nutzung an
einem sicheren Ort.
8. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung
ebenfalls mit übergeben.
Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, um alle
Funktionen und Möglichkeiten Ihres neuen Geräts optimal nutzen zu
können.
Beachten Sie bitte auch alle Sicherheits- und Warnhinweise, damit Sie über
einen langen Zeitraum viel Freude an Ihrem neuen Gerät haben.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen,
die keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften an Ihrem Wohnort.

4
2. ERKLÄRUNG DER SIGNALWÖRTER
Beachten Sie unbedingt die in der Bedienungsanleitung eingefügten Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
Piktogramme
STROMSCHLAGGEFAHR
zeigt an, dass bei Nichtbeachtung der
betreffenden Anweisungen und/oder
Informationen die Gefahr eines
Stromschlags besteht.
BRANDGEFAHR zeigt an,
dass bei Nichtbeachtung der
betreffenden Anweisungen und/oder
Informationen ein Brandrisiko besteht.
3. SICHERHEITS- UND WARNHINWEISE
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Die in dieser Bedienungsanleitung enthaltenen Anweisungen und
Beschreibungen wurden für verschiedene Typen von Dunstabzugshauben
entwickelt. Sie können somit an einigen Stellen der Bedienungsanleitung
Beschreibungen von Funktionen oder Zubehör finden, die Ihr Gerät nicht
aufweist.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie alle
Verpackungsbestandteile und Transportsicherungen vollständig entfernt haben.

5
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden
Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt
werden.
Transport und Handhabung
1. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
2. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät
befindet oder durch das Bewegen des Geräts beschädigt wird.
Brandschutz
1. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen
sollte:
Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht
das Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen können Funken entstehen, die das
Gas entflammen.
2. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshube zu. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
3. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
4. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang,
da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das
Risiko einer Selbstentzündung.
5. Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
6. Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine
brennbaren Materialien enthalten.
VORSICHT!
Zugängliche und berührbare Teile der Haube können heiß werden, wenn die
Haube zusammen mit einer Kochvorrichtung benutzt wird..

6
Maßnahmen für einen sicheren Betrieb
1. Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer
Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
2. Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da
sich ansonsten durch den Dunst transportiertes Fett in der Haube und im
Abluftsystem ablagert.
3. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb
und die optimale Leistung Ihres Geräts.
4. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch
elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte)
betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert
von 4 Pa (4 * 10-5 bar) nicht überschreiten. Wir empfehlen in diesem Fall den
Einbau eines Fensterkontaktschalters oder eines Luftdruckwächters.
5. Der entsprechende Raum muss gut belüftet sein.
6. Reinigen Sie das Gerät regelmäßig.
7. Reinigen oder ersetzen Sie die Filter regelmäßig.
GEFAHR!
Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes Kaminfeuer
brennt. Andernfalls können giftige Verbrennungsgase aus dem Kamin oder
Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden.
Besondere Maßnahmen - Abluftbetrieb
1. Die angesaugte Luft wird durch den Abluftschlauch ins Freie geleitet. Dafür
muss ein Abluftschacht oder ein ins Freie führendes Abluftrohr vorhanden sein.
2. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von
schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende
Frischluftzufuhr im Aufstellraum.
3. Alle behördlichen und gesetzlichen Bestimmungen zur Ableitung von
Luft müssen in Gänze erfüllt werden.
4. Falls kein fest installiertes Abluftrohr oder kein Abluftschacht vorhanden sind,
müssen Sie die Abzugshaube auf Umluftbetrieb umrüsten.
Befragen Sie hierzu auf jeden Fall Ihren zuständigen Kaminkehrmeister.
Besondere Maßnahmen - Umluftbetrieb
1. Die angesaugte Luft wird durch einen Kohlefilter (auch Aktiv-Kohlefilter
genannt) geleitet und im Raum umgewälzt. Der Kohlefilter bindet die durch das
Kochen entstehenden Gerüche.

7
2. Die gefilterte Luft wird durch Luftöffnungen seitlich oder nach oben in den
Raum zurück geleitet.
3. Wenn Sie die Abzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige
Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.
Abschließende Sicherheitsanweisungen
1. Dieses Gerät wurde ausschließlich zur Benutzung durch Erwachsene entwickelt.
2. Kinder dürfen niemals mit dem Gerät spielen.
3. Dieses Gerät darf nicht einer gewerblichen Nutzung zugeführt werden.
4. Dieses Gerät darf nicht beim Camping benutzt werden.
5. Dieses Gerät darf nicht in öffentlichen Verkehrsmitteln benutzt werden.
6. Dieses Gerät darf nur in geschlossenen Räumen benutzt werden.
4. AUFBAU UND ANSCHLUSS
Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist für den Transport mit Transportsicherungen geschützt. Entfernen
Sie diese komplett. Gehen Sie dabei vorsichtig vor. Benutzen Sie keine
aggressiven Reinigungsmittel, um Reste von Transportsicherungen zu
entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Stromzufuhrkabel oder
das Gerät selbst keine Beschädigungen aufweisen.
4. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose
angeschlossen werden.
Einbau - allgemeine Angaben
Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der
Abzugshaube und dem Kochfeld genau ein.
Mindestabstand Unterkante Haubenkörper zu
Glaskeramik- und Gusskochplatten
65 cm
Gaskochfeld
75 cm
Kohle- / Öl- / Holzfeuerung
85 cm
1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des
Verbindungsrings übereinstimmen.

8
2. Wenn Sie ein Rückschlagventil benutzen, prüfen Sie, ob dieses nach der
Installation des Abluftschlauchs frei öffnen und schließen kann.
3. ,Die Dunstabzugshaube ist in der Regel für den Gebrauch als Abzugshaube
vorgerüstet.
4. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr
Gerät als Abzugshaube verwenden wollen, müssen Sie den Kohlefilter
entfernen. Der Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
Abluftleitung - allgemeine Angaben
1. Die Abluftleitung sollte möglichst kurz und geradlinig sein.
2. Der Durchmesser der Abluftleitung muss mindestens 150 mm betragen, da
ansonsten mit erhöhten Laufgeräuschen und verminderter Absaugleistung zu
rechnen ist
3. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder
formen, da ansonsten die Leistung des Geräts vermindert wird.
4. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht
brennbarem Material.
5. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von
1cm/m oder einen Neigungswinkel von 20ein. Ansonsten läuft Kondenswasser
in den Motor der Abzugshaube.
6. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des
Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
7. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird,
kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle
entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser
entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig
macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls
auch mit einer Kondenswassersperre aus.
A
Haube
C
Teleskopschacht
B
Basisschacht
F
Kochfeld

9
Montage der Haube
Halten Sie immer den notwendigen Sicherheitsabstand zwischen Haube und
Kochstelle ein.
Reinigen Sie vor dem Aufbau des Geräts unbedingt dessen nähere Umgebung,
damit später kein Staub oder Schutt eingesaugt wird.
Der Abluftschlauch darf nicht zusammen mit Gasrohren, Heißluftrohren usw.
in dem selben Schacht verlaufen.
Führen Sie den Abluftschlauch möglichst gerade von der Haube weg.
Die maximal zulässige Biegung nach außen beträgt 1200.
Überprüfen Sie während und nach dem Aufbau des Geräts mit einer
Wasserwaage die waagerechte Ausrichtung der Haube. Ansonsten können sich
Fett- und/oder Kondenswasser in den Ecken ansammeln.
Zum Anheben der Haube werden mindestens zwei Personen benötigt.
1. Die Decke muss ein Gewicht von mindestens 120 kg tragen können. Die
Stärke der Decke muss mehr als 30 mm betragen.
2. Bohren Sie ein Loch mit einem Durchmesser von 170 mm in die Decke.

10
3. Bringen Sie das Glas mit den Schrauben
an der Haube an.
4. Bohren Sie entsprechend der
Aufhängplatte 12 Löcher in die Decke .
5. Befestigen Sie die Aufhängplatte mit 12 großen Flachschrauben des Typs
ST6*40 mm an der Decke.
6. Benutzen Sie anschließend 8 Schrauben des Typs M4*10 und M4 Muttern mit
Dichtung, um die Aufhängplatte mit dem Winkeleisen zu verbinden.
7. Berechnen Sie die benötigte Länge der Winkeleisen. Verbinden Sie die
Winkeleisen mit 16 großen Flachschrauben des Typs M4*10 und M4
Muttern. Die Überlappungslänge der Winkeleisen darf nicht weniger
als 100 mm betragen.

11

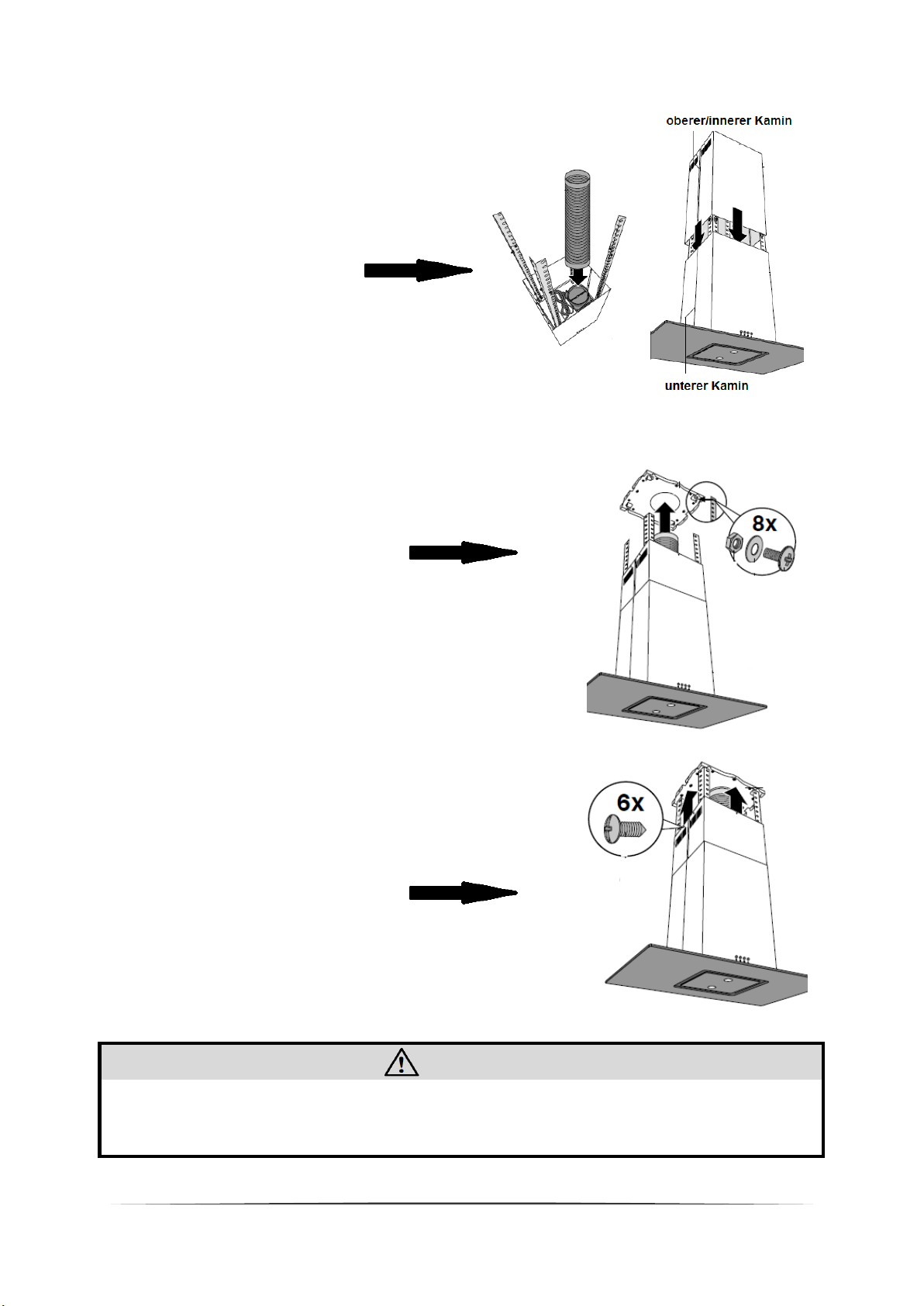

8. Verbinden Sie mit den Schrauben und
Unterlegscheiben Winkeleisen und
Gerät, bringen Sie den Abluftschlauch
an und setzen Sie den inneren Kamin
auf.
9. Hängen Sie die Haube auf und befestigen
Sie die Winkeleisen mit den Schrauben an
der Aufhängplatte.
10.Führen Sie den Abluftschlauch vom 170
mm Loch aus nach außen. Ziehen Sie den
inneren Kamin zur Aufhängplatte und
befestigen Sie ihn dort mit den Schrauben.
VORSICHT!
Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie
ansonsten das Gerät beschädigen oder der Person,
die an dem Gerät arbeitet, Schaden zufügen.

12
Elektrischer Anschluss
WARNUNG!
Verwenden Sie bei 220–240 V/50 Hz Netzbetrieb keine Steckdosenleisten,
Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen,
die Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in)ausgewechselt werden.
Lassen Sie Reparaturen nur von Ihrem autorisierten Kundendienst durchführen.
1. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung.
2. Schließen Sie das Gerät ausschließlich an einer zugewiesenen, ordnungsgemäß
geerdeten und gut zugänglichen Steckdose nahe an Ihrem Gerät an.
3. Das Gerät muss geerdet sein. Das Gerät ist mit einem 3-poligen Erdungsstecker
ausgestattet. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, um
die Gefahr eines Stromschlags zu minimieren.
4. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom
Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer
gleichartig qualifizierten Person ausgetauscht werden.
5. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.
6. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
7. Reparieren Sie das Gerät niemals alleine. Reparaturen, die von dazu nicht
qualifizierten Personen durchgeführt werden, können zu ernsthaften
Verletzungen und Schäden führen. Nehmen Sie stattdessen immer Verbindung
zu Ihrem Kundendienst auf. Benutzen Sie ausschließlich Original-Ersatzteile.

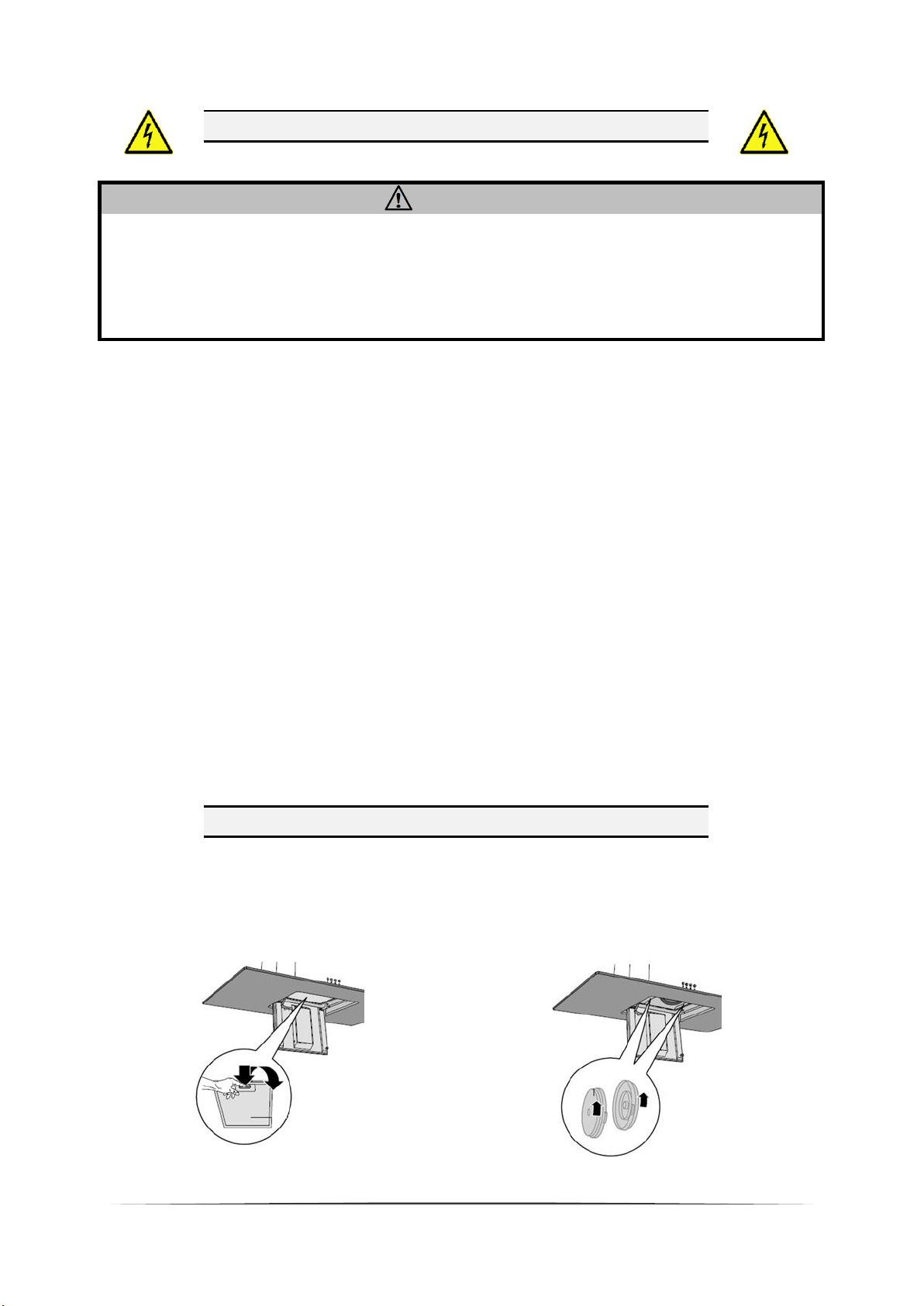

Kohlefilter
1. Entfernen Sie den Filter.
2. Der Kohlefilter befindet sich an
beiden Seiten des Motors. Drehen
Sie den Kohlefilter, bis er fest
eingeschraubt ist.

13
Bestellen Sie Verbrauchsteile
wie Kohlefilter bei
Tel. [phone]
Fax [phone]
www.pkm-online.de

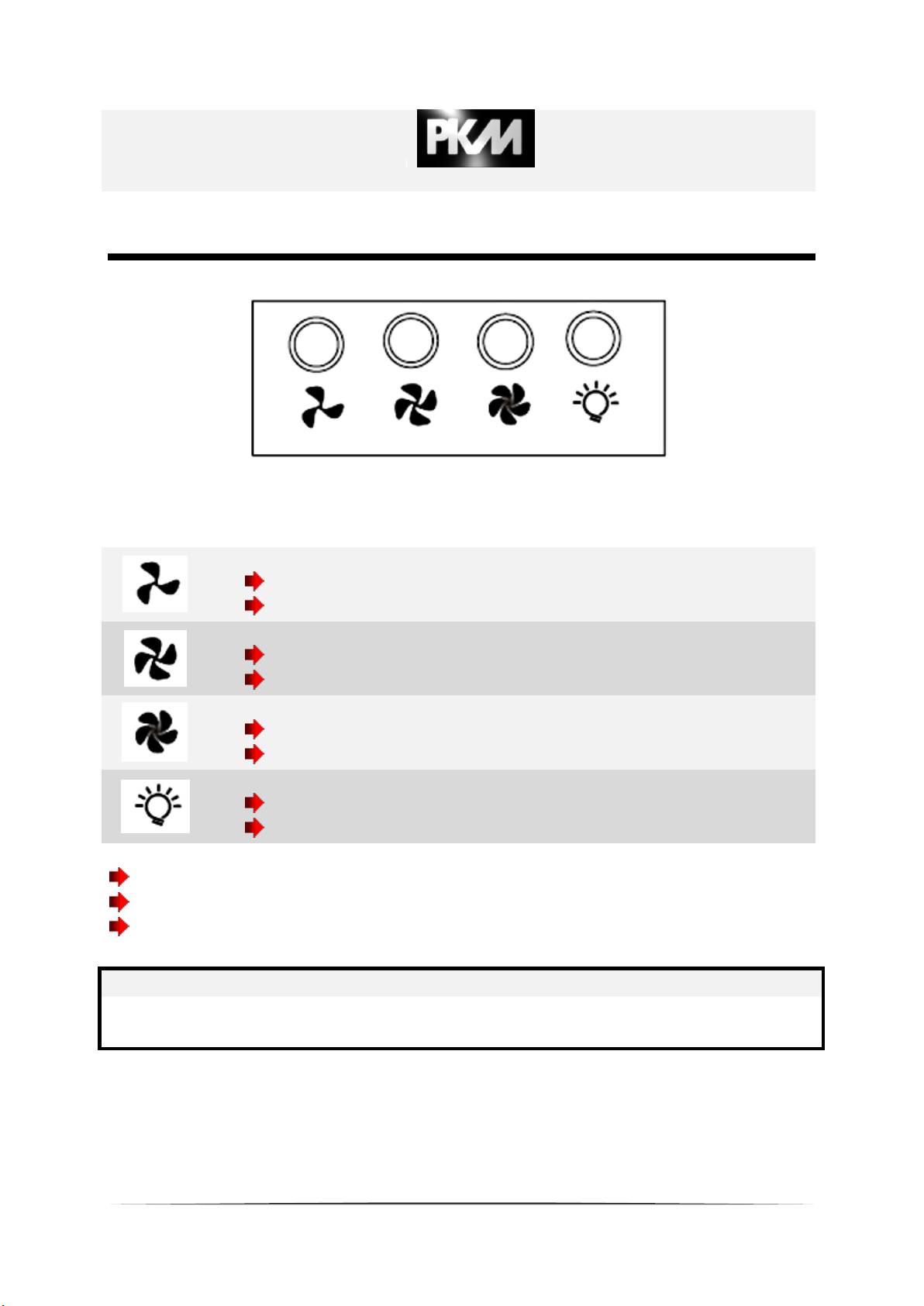

5. BEDIENTAFEL
Drücken Sie niemals mehr als eine Taste gleichzeitig ( außer Licht ein/aus).
Niedrigste Einstellung
Einmal drücken = Motor an
Nochmaliges Drücken = Motor aus
Mittlere Einstellung
Einmal drücken = Motor an
Nochmaliges Drücken = Motor aus
Höchste Einstellung
Einmal drücken = Motor an
Nochmaliges Drücken = Motor aus
Licht ein/aus
Einmal drücken = Licht an
Nochmaliges Drücken = Licht aus
Wenn Sie das Gerät einschalten ertönt 5 mal ein akustisches Signal.
Wenn Sie eine Betriebsstufe einschalten ertönt 1 mal ein akustisches Signal.
Bei der Wahl der Licht ein/aus Taste ertönt ein akustisches Signal.
HINWEIS!
Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist.
Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung.

14
6. REINIGUNG UND PFLEGE
Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren
Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die
Oberflächen des Geräts.
WARNUNG!
Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten
von der Stromversorgung.
1. Behandeln Sie das Gehäuse mit einem Edelstahlpflegemittel. Wenden Sie ein
solches Pflegemittel sorgfältig und sparsam an.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem
Edelstahlreinigungsmittel. Verwenden Sie statt dessen ein leicht feuchtes
Tuch, da ansonsten Wasser in das Bedienfeld eindringt und die Elektronik
beschädigt.
3. Reinigen Sie die Glasflächen nur mit zur Glasreinigung geeigneten
Hilfsmitteln.
4. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer
Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts
mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.
5. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch
häufiges Reinigen und die Verwendung von aggressiven Reinigungsmitteln
können Farbveränderungen der Metalloberfläche entstehen.
6. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und
sind kein Reklamationsgrund.
7. Benutzen Sie keine Scheuermittel.
8. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!
WARNUNG!
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem
erhöhten Brandrisiko aufgrund von Fettablagerungen.

15
Reinigen/Ersetzen der Metall-Fettfilter
Die Fettfilter müssen nicht ersetzt werden. Reinigen
Sie die Fettfilter vorsichtig von Hand oder in der
Spülmaschine (300). Verwenden Sie keine aggressiven
Reinigungsmittel. Geben Sie den Filter nicht
zusammen mit verschmutztem Geschirr in den
Geschirspüler. Von Essensresten verstopfte Filter
fallen nicht unter die Garantie. Lassen Sie den Filter
gründlich trocknen, bevor Sie ihn wieder vorsichtig
einsetzen. Benutzen Sie keine Scheuermittel!
Benutzen Sie keine alkalischen
Spülmaschinenreiniger (ph größer 7).
Kohlefilter
Herkömmliche Kohle und Aktivkohlefilter können nicht gereinigt werden.
Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-
6 Monaten verbraucht (ca. 120 h Benutzung). Ersetzen Sie einen verbrauchten
Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der
Verpackung der Filter.
Austausch des Leuchtmittels
1. Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entfernen Sie die 4 Schrauben der
Leuchtmittelabdeckung. Entnehmen
Sie die Abdeckung.
4. Lösen Sie die Schrauben an den
Leuchtmitteln. Entnehmen Sie das
Leuchtmittel und ersetzen Sie es
durch eins derselben Art und
Leistung.

16
Austausch des Netzanschlusskabels
WARNUNG!
Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
7. PROBLEMBEHANDLUNG
FEHLER
MÖGLICHE URSACHE
MASSNAHMEN
Gerät arbeitet überhaupt nicht.
Das Gerät ist mit dem Stromstecker
nicht an der Steckdose
angeschlossen.
Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom
versorgt.
Die entsprechende Sicherung ist
ausgeschaltet.
Überprüfen Sie die fragliche
Steckdose, indem Sie ein anderes
Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig.
Vergleichen Sie die Angaben auf
dem Typenschild mit den Angaben
Ihres Stromanbieters.
Beleuchtung leuchtet, aber der Motor läuft nicht.
Lüftungsklappe blockiert.
Kondensator defekt.
Motorlager defekt.
Blockierung beheben.
Kondensator ersetzen.
Motor ersetzen.
Der Motor riecht verdächtig.
Motor defekt.
Motor ersetzen.
Ölspuren.
Einwegventil undicht.
Übergang Basisschacht-
Teleskopschacht undicht
Einwegventil abdichten.
Übergang mit geeignetem Mittel
abdichten.
Gerät vibriert.
Motor nicht fest montiert.
Haube nicht richtig befestigt.
Motor richtig befestigen.
Haube richtig befestigen.
Ungenügende Abzugsleistung.
Abstand Haube-Kochfeld zu groß.
Haube tiefer hängen.
Wir weisen ausdrücklich darauf hin, dass die Leuchtmittel
sowie alle Filter (Alu-Filter, Fettfilter, Filtermatten und
Kohlefilter) nicht der Garantie unterliegen!

17
Zu viel Zugluft aufgrund geöffneter
Türen und/oder Fenster.
Türen und/oder Fenster schließen.
Gerät ist instabil.
Befestigungsbügel/-schrauben nicht
fest montiert.
Befestigungsbügel/-schrauben
richtig montieren
Wenn die Leistung der Haube unzureichend ist und/oder erhöhte
Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:
unzureichende Größe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten
inklusive sollte 150 mm betragen, da ansonsten die Leistung des Motors
beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der
Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende
Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen
Sie zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom
am wenigsten hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie , ob die durch die Haube der Küche entnommene Luft ersetzt
wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die
Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 6 Monate).
Sollte das Gerät Störungen abweichend von den oben beschriebenen
aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem
aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst.
GEFAHR!
Falls Ihr Gerät nicht ordnungsgemäß funktioniert, setzen Sie sich mit Ihrem
Kundendienst in Verbindung.
VERSUCHEN SIE NIEMALS SELBST, DAS GERÄT ZU REPARIEREN.
8. TECHNISCHE DATEN
Geräteart
Dunstabzugshaube
Material
Edelstahl/schwarzes Glas
Max. Leistung/Abluftbetrieb
700 m3/h
Einbaubreite
90,00 cm

18
Elektroniktasten
4
Teleskopkamin ausziehbar von-bis
60,00 cm
110,00 cm
Gesamthöhe incl. Teleskopkamin
118,00 cm
Umluft-/Abluftbetrieb1


Leistung in m3/h
452
543
700
Leistung in W
140
166
190
Geräuschentwicklung in db/A
60
65
68
Fettfilter
1*Aluminium,
spülmaschinenfest
Beleuchtung Menge/W/Art
2
2*3
LED
Anschlusswert
196 W
Stromspannung
220~240V/50Hz
Kohlefilter (optional)
2*CF 160
Abmessungen Gerät H/B/T in cm
88-118
90,00
55,00
Gewicht netto / brutto in kg
25,00
28,00
Geprüft
GS
Mitgeliefertes Zubehör: Rückschlagklappe, Abluftschlauch, Befestigungsmaterial,
Bedienungsanleitung.
9. ENTSORGUNG
Altgeräte dürfen nicht einfach zusammen mit dem Hausmüll entsorgt werden.
Bringen Sie Ihr altes Gerät stattdessen zu einer geeigneten Sammel- oder
Entsorgungseinrichtung Ihrer Gemeinde. Altgeräte sind kein unbrauchbarer
Abfall. Durch eine umweltgerechte Entsorgung werden viele wertvolle
Rohstoffe wieder gewonnen.
Die im Gerät verwendeten Materialien sind recycelbar und mit entsprechenden
Informationen versehen. Indem Sie Ihr altes Gerät oder dessen Materialien wie
auch die Verpackung sachgerecht entsorgen, tragen Sie erheblich zum Schutz
unserer Umwelt bei.
Verpackungsmaterial
Das Verpackungsmaterial ist recycelbar. Wir empfehlen die folgende
Vorgehensweise:
Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
1Abluftbetrieb: bei Anschluss an einen Entlüftungskanal bzw. Abluft ins Freie.
Mauerdurchführung = 150 mm, Bohrung ca. 160 mm.

19
Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,
können Sie diese Materialien mit dem Hausmüll entsorgen oder zu einer
entsprechenden Sammelstelle bringen.
WARNUNG!
Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von
Kindern gelangen. ERSTICKUNGSGEFAHR!
Das bedeutet, dass diese Materialien bei einer fachgerechten Entsorgung
wiederverwendet werden können, wenn sie in einem entsprechend
gekennzeichneten Sammelbehälter entsorgt werden.
Gerät
Entsorgen Sie das Gerät keinesfalls mit dem gewöhnlichen Hausmüll.
Eine Mülltrennung ist hierbei notwendig, damit die einzelnen Bestandteile des
Geräts einer entsprechenden Verwendung zugeführt werden können.
Entsorgen Sie elektrische Geräte nicht als unsortierten Hausmüll. Nutzen Sie
die zur getrennten Entsorgung vorgesehenen örtlichen Sammeleinrichtungen.
Wenn elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt werden,
können gesundheitsgefährdende Stoffe ins Grundwasser gelangen. Somit
gelangen solche Stoffe in die Nahrungskette und schädigen Ihre Gesundheit
und Ihr Wohlbefinden.
Setzen Sie sich mit Ihren örtlichen Behörden in
Verbindung, um alle verfügbaren Informationen zur
Mülltrennung zu erhalten.
Sicheres Entsorgen
Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher
unbedingt funktionsuntüchtig!
1. Das bedeutet, immer den Netzstecker ziehen und danach das
Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker
entfernen und entsorgen!
Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren
entsprechenden regionalen Entsorgungseinrichtungen.

20
10. GARANTIEBEDINGUNGEN
Garantiebedingungen für Elektro-Großgeräte der
PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
Dieses Gerät wurde nach den modernsten Methoden hergestellt und geprüft. Der
Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom
Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.
Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen
Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er
das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.
Die Garantie gilt auch unbeschadet zwingender gesetzlicher Haftungsvorschriften,
wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der
groben Fahrlässigkeit wegen Verletzung des Lebens, des Körpers oder der
Gesundheit durch PKM oder seine Erfüllungsgehilfen.
Ein Anspruch auf Garantie besteht nicht, soweit der Kauf zum Zweck der
gewerblichen Nutzung erfolgt.
Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-
und/oder Lieferdatum nachzuweisen und uns oder in der Bundesrepublik
Deutschland unserem Kundendienst unverzüglich nach Feststellung und
innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.
Für unsere Geräte leisten wir Garantie gemäß nachstehenden Bedingungen:
Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler
beruhen, werden durch unseren Kundendienst unentgeltlich behoben. Soweit der
Mangel innerhalb von 6 Monaten auftritt, wird vermutet, dass ein Material- oder
Herstellungsfehler vorliegt.
Im Rahmen der Garantie werden mangelhafte Teile nach unserer Wahl
unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt. Geräte, die
aufgrund ihrer Größe zumutbar im Pkw transportiert werden können, sind
unserem Kundendienst zu übergeben oder zuzusenden.
Wird die Nachbesserung von uns abgelehnt oder schlägt sie endgültig fehl, wird
innerhalb der Garantiezeit auf Wunsch das alte Gerät kostenfrei durch ein neues
Gerät gleicher Art, gleicher Güte und gleichen Typs ersetzt. Sofern das betroffene
Gerät zum Zeitpunkt der Fehleranzeige nicht mehr hergestellt wird, ist PKM
berechtigt, ein ähnliches Gerät zu liefern.
Der Geräteaustausch erfolgt grundsätzlich in dem Geschäft, in dem der erste
Verbraucher das Gerät gekauft hat; es sei denn, dass dem Verbraucher der
Transport aufgrund der Größe des Geräts dorthin nicht zuzumuten ist.
Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder
Minderung (Herabsetzung des Kaufpreises).
Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.
