Pkm BS47-60ABTH User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
27.05.2022
BEDIENUNGSANLEITUNG
DUNSTABZUGSHAUBE
INSTRUCTION MANUAL
EXTRACTOR HOOD
BS47-60ABTH
Deutsch
Seite
2
English
Page
52
www.pkm-online.de

~ 2 ~
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät
zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen
Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie
diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise ............................................................................................................4
1.1 Signalwörter...................................................................................................................5
1.2 Sicherheitsanweisungen...............................................................................................5
2. Installation .........................................................................................................................10
2.1 Allgemeine Installationshinweise ............................................................................10
2.2 Wichtige Installationshinweise für den Abluftbetrieb.........................................10
2.3 Mindestabstände.........................................................................................................11
2.4 Geräteansicht ..............................................................................................................12
2.5 Installation: Rückschlagklappe / Dunstabzugshaube..........................................13
2.5.1 Installation der Rückschlagklappe....................................................................14
2.5.2 Installation der Dunstabzugshaube .................................................................16
2.6 Elektrischer Anschluss ..............................................................................................24
3. Abluftbetrieb / Umluftbetrieb.......................................................................................24
3.1 Abluftbetrieb...............................................................................................................24
3.2 Umluftbetrieb..............................................................................................................25
3.2.1 Kohlefilter.............................................................................................................25
3.3 Fettfilter........................................................................................................................28
4. Bedienfeld und Bedienung..............................................................................................29
4.1 Bedienfeld....................................................................................................................29
4.2 Bedienung....................................................................................................................30
4.2.1 Leistungsstufen....................................................................................................34
5. Umweltschutz....................................................................................................................36
5.1 Umweltschutz: Entsorgung......................................................................................36
5.2 Umweltschutz: Energie sparen ................................................................................36
6. Reinigung und Pflege.......................................................................................................37

~ 3 ~
6.1 Reinigung der Fettfilter..............................................................................................38
6.2 Kohlefilter....................................................................................................................41
6.3 Austausch der Leuchtmittel......................................................................................41
6.3.1 Austausch der Standard-LED-Leuchtmittel ..................................................42
6.3.2 Austausch der farbigen LED-Lichtleiste ........................................................44
7. Problembehandlung.........................................................................................................46
8. Technische Daten.............................................................................................................49
9. Entsorgung ........................................................................................................................50
10. Garantiebedingungen ....................................................................................................51
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das
Gerät darf nur über eine Sammelstelle für wiederverwendbare
elektrische und elektronische Geräte entsorgt werden. Entfernen Sie
nicht die Symbole / Aufkleber am Gerät.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Gerätes haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften
Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind
die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
EG -KONFORMITÄTSERKLÄRUNG
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN
SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB
DES GERÄTES GELESEN UND VERSTANDEN WURDE.

~ 4 ~
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die
Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer
Gesundheit und im schlimmsten Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Gerätes zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem
Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist,
das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

~ 5 ~
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Gerätes zur Folge hat.
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und/oder kann das Gerät beschädigen.
2. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß
arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das
Netzkabel oder der Netzstecker beschädigt sind.
3. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich
vom Hersteller oder einem vom Hersteller autorisierten
Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-
in) ausgetauscht werden.
4. Alle elektrischen Arbeiten, die für den Anschluss des Gerätes an die
Stromversorgung möglicherweise notwendig sind, müssen von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Es dürfen keine Änderungen oder willkürlichen Veränderungen an
der Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
5. Die Stromspannung und die Leistungsfrequenz der
Stromversorgung muss den auf dem Typenschild angegebenen
Werten entsprechen.
6. Versuchen Sie niemals selbst,das Gerät zu reparieren. Reparaturen,
die von dazu nicht qualifizierten Personen durchgeführt werden,
können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr

~ 6 ~
Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den
Kundendienst oder das Geschäft, in dem Sie das Gerät erworben
haben.
1
Lassen Sie nur Original-Ersatzteile einbauen.
7. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen
Defekts kommen, trennen Sie das Gerät umgehend von der
Stromversorgung (entsprechende Haussicherung abschalten).
Kontaktieren Sie den Kundendienst oder das Geschäft, in dem Sie
das Gerät erworben haben.
2
STROMSCHLAGGEFAHR!
8. Achten Sie vor dem Einschalten des Gerätes darauf, dass kein
offenes Kaminfeuer brennt. Andernfalls können giftige
Verbrennungsgase aus dem Kamin oder Abzugsschacht der
Feuerstelle in die Wohnräume gezogen werden. Sorgen Sie bei
Abluftbetrieb der Dunstabzugshaube und dem Betrieb von
schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine
ausreichende Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu
auf jeden Fall Ihren zuständigen Kaminkehrmeister. Wenn Sie die
Dunstabzugshaube im Umluftbetrieb benutzen, ist der gleichzeitige
Betrieb einer raumluftabhängigen Feuerstätte unbedenklich.
9. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases
kommen sollte:
a) Öffnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen
Sie nicht das Bedienfeld bzw. die Schalter.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen
ist.
d) Bei Missachtung dieser Anweisungen können Funken
entstehen, die das Gas entflammen.
10.Benutzen Sie zum Ziehen des Netzsteckers niemals das
Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um
das Gerät von der Stromversorgung zu trennen. STROMSCHLAG-
GEFAHR!
11.Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder feuchten
Händen. STROMSCHLAGGEFAHR!
1
Abhängig vom Modell: s. Seite « SERVICE INFORMATION » am Ende dieser Bedienungsanleitung.
2
Abhängig vom Modell: s. Seite « SERVICE INFORMATION » am Ende dieser Bedienungsanleitung.

~ 7 ~
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch
elektrische Energie versorgten Geräten (Gas- und
Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem
entsprechenden Raum einen Wert von 4 Pa (4 * 10-5 bar) nicht
überschreiten.
2. Betreiben Sie das Gerät nur mit 220 ~240 VAC /50 Hz. Verwenden
Sie bei 220 ~240 V AC / 50 Hz Netzbetrieb keine Steckdosenleisten,
Mehrfachsteckdosen oder Verlängerungskabel. Alle
Netzanschlussleitungen, die Beschädigungen aufweisen, müssen
von einer qualifizierten Fachkraft (Elektrotechniker/-in)
ausgewechselt werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten
Steckdose angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine
entsprechende Sicherheitssteckdose, um die Gefahr eines
Stromschlags zu minimieren.
5. Die technischen Daten Ihrer elektrischen Versorgung müssen den
auf dem Typenschild angegebenen Werten entsprechen.
6. Ihr Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
7. Halten Sie beim Aufbau des Gerätes die Mindestabstände zwischen
der Abzugshaube und dem Kochfeld genau ein.
MINDESTABSTAND UNTERKANTE HAUBENKÖRPER ZU
Glaskeramik- und Gusskochplatten
mind. 65 cm
Gaskochfeldern
mind. 75 cm
Kohle- / Öl- / Holzfeuerungen
mind. 85 cm
8. Unterschreiten Sie bei der Installation niemals die
Mindestinstallationshöhe. Bei Nichteinhaltung der Mindest-
abstände kann sich das in den Filtern angesammelte Fett durch die
Wärmeabstrahlung des Kochfelds entzünden. BRANDGEFAHR!
9. Vor Installation des Gerätes muss die Wand / Decke
3
des
Installationsraumes auf Tragfähigkeit und Belastbarkeit geprüft
werden! Die Installation des Gerätes darf nur an geeigneter Stelle
erfolgen.
3
Abhängig vom Modell.

~ 8 ~
10.Prüfen Sie den Verlauf von elektrischen und anderen Leitungen im
Installationsbereich des Gerätes; Sie vermeiden damit, dass diese
Leitungen unbeabsichtigt angebohrt werden. STROMSCHLAG-
GEFAHR!
11.Wir empfehlen die Installation der Dunstabzugshaube von
qualifiziertem Fachpersonal durchführen zu lassen. Jegliche
Schäden, die durch unsachgemäße Installation des Gerätes
entstehen, unterliegen weder der Garantie noch der Gewährleistung.
12.Bereiten Sie niemals flambierte Gerichte unter der
Dunstabzugshaube zu. Die offenen Flammen können das Gerät
zerstören und einen Brand verursachen.
13.Benutzen Sie die Brenner von Gasherden nicht ohne ein
Kochgeschirr. Die offenen Flammen können das Gerät zerstören und
einen Brand verursachen.
14.Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den
Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach
verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.
15.Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen
durch. Die offenen Flammen können das Gerät zerstören und einen
Brand verursachen.
16.Der Abluftschlauch (Ausstattung abhängig vom Modell) darf nicht
aus brennbarem Material bestehen und keine brennbaren
Materialien enthalten.
17.Das Gerät darf nur mit eingesetzten Fettfiltern betrieben werden, da
sich ansonsten durch den Dunst transportiertes Fett in der Haube
und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder
ersetzen Sie die Filter regelmäßig.
18.Trennen Sie das Gerät von der Stromversorgung, bevor Sie
irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät
vornehmen.
19.Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt
zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen.
20.Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile
der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die
Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
VERLETZUNGSGEFAHR! RISK OF INJURY!
21.Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des
Gerätes aufhalten.
22.Kinder dürfen nicht mit dem Gerät spielen.
23.Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt zu
benutzen, wenn sie vorher in einer solchen Art und Weise im
Gebrauch des Gerätes unterwiesen wurden, dass sie das Gerät
sicher bedienen können und sich der Gefahren, die durch eine
unsachgemäße Bedienung entstehen, unbedingt bewusst sind.

~ 9 ~
VORSICHT!
1. Zugängliche und berührbare Teile der Haube können heiß werden,
wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.
2. Jeder Benutzer muss darauf achten, sich an den Ecken und Kanten
des Gerätes nicht den Kopf zu stoßen; ansonsten kann es zu
PRELLUNGEN SOWIE ZU VERLETZUNGEN IM AUGENBEREICH
kommen!
3. Führen Sie den Einbau des Gerätes mit mindestens zwei Personen
durch, weil Sie ansonsten das Gerät beschädigen oder der Person,
die an dem Gerät arbeitet, Schaden zufügen.
HINWEIS!
1. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten
beschädigen Sie die Kaminteile!
3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät
benutzen. Das Gerät ist für den Transport möglicherweise mit
Transportsicherungen geschützt. Entfernen Sie diese komplett.
Gehen Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.
4. Entnehmen Sie der Verpackung und den Styropor-Kompo-
nenten unbedingt alle Zubehörteile!
5. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und
keine scharfkantigen Gegenstände zum Reinigen des Gerätes, da
diese die Oberfläche verkratzen. BESCHÄDIGUNGSGEFAHR!
6. Konstante Pflege und Wartung gewährleisten einen einwandfreien
Betrieb und die optimale Leistung Ihres Gerätes.
7. Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzkabel
oder das Gerät selbst keine Beschädigungen aufweisen.
8. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt
werden! Falls das Typenschild unleserlich gemacht oder
entfernt wurde, entfällt jeglicher Garantieanspruch!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für
Personen- oder Materialschäden übernommen.

~ 10 ~
2. Installation
HINWEIS! Jegliche Schäden, die durch ein unsachgemäß installiertes
und / oder unsachgemäß an die Stromversorgung angeschlossenes
Gerät entstehen, unterliegen weder der Garantie noch der Gewähr-
leistung.
Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem
Fachpersonal durchführen zu lassen. Jegliche Schäden, die durch unsachgemäße
Installation des Gerätes entstehen, unterliegen weder der Garantie noch der
Gewährleistung.
2.1 Allgemeine Installationshinweise
➢Vor Installation des Gerätes muss die Wand/Decke des Installationsraumes auf
Tragfähigkeit und Belastbarkeit geprüft werden.
➢Die Installation dieses Gerätes darf nur an geeigneter Stelle erfolgen.
➢Prüfen Sie den Verlauf von elektrischen und anderen Leitungen im
Installationsbereich; Sie vermeiden damit, dass diese Leitungen unbeabsichtigt
angebohrt werden.
➢Reinigen Sie vor der Installation die Umgebung gründlich. Damit vermeiden Sie,
dass bei der ersten Inbetriebnahme des Gerätes Staub oder Bauschutt angesaugt
werden.
➢Stellen Sie bei der Installation sicher, dass die Dunstabzugshaube waagerecht
hängt, um Fettansammlungen in einer Ecke der Haube zu vermeiden.
2.2 Wichtige Installationshinweise für den Abluftbetrieb
WARNUNG! Die Abluft darf nicht in einen Schornstein geleitet werden,
der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen
betrieben werden, genutzt wird.
➢Beachten Sie bei der Ableitung der Abluft immer alle geltenden
gesetzlichen und behördlichen Bestimmungen.
➢Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des
Verbindungsrings übereinstimmen.
➢Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr
Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen.
Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
➢Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser der
Abluftleitung muss mindestens 120/150 mm (siehe Kapitel TECHNISCHE

~ 11 ~
DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter
Absaugleistung zu rechnen ist.
➢Achten Sie darauf, den Radius zu erhalten, wenn Sie Bögen verwenden oder
formen, da ansonsten die Leistung des Gerätes vermindert wird. Die maximal
zulässige Biegung nach außen beträgt 120°.
➢Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht
brennbarem Material.
➢Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von
1 cm/m oder einen Neigungswinkel von 2° ein. Ansonsten läuft Kondenswasser
in den Motor der Abzugshaube.

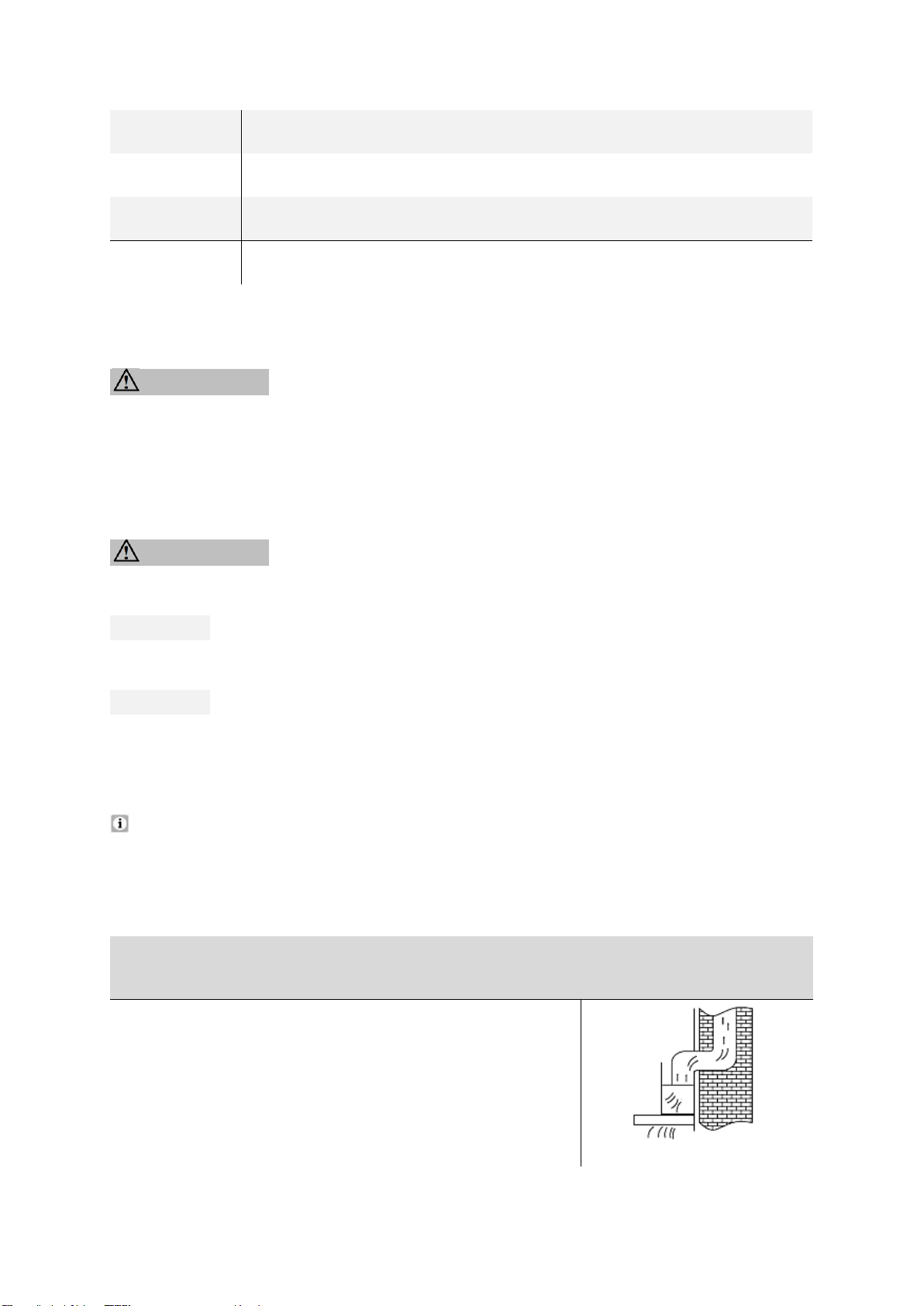

➢Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des
Einführungsstutzens in Strömungsrichtung ausgerichtet werden.

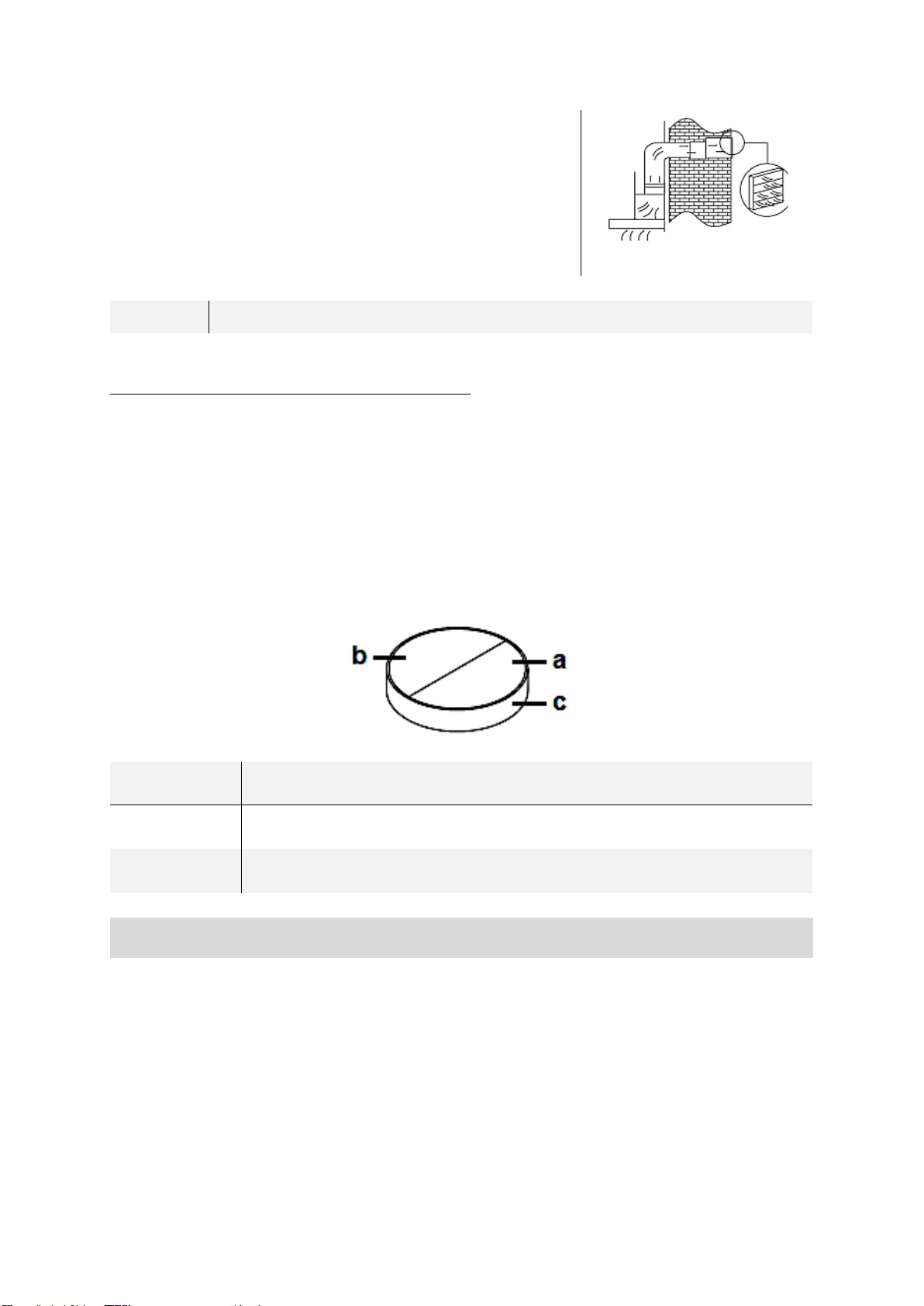

➢Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann
innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle
entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser
entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig
macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls
auch mit einer Kondenswassersperre aus.
➢Je nach Modell kann Ihre Abzugshaube mit einer (oben) oder zwei (oben und
hinten) Abzugsöffnungen ausgestattet sein. Die nicht benötigte Öffnung ist mit
einem Kunststoffdeckel versehen, der durch Drehen gegen den Uhrzeigersinn
entfernt und auf die nicht benötigte Öffnung gesetzt werden kann.
2.3 Mindestabstände
Halten Sie beim Aufbau des Gerätes die Mindestabstände zwischen der
Dunstabzugshaube und dem Kochfeld / Herd genau ein.
Beachten Sie dabei auch unbedingt die individuellen Mindestabstände
von Kochfeldern / Herden zu Dunstabzugshauben; diese sind in der
Bedienungsanleitung Ihres Kochfeldes / Herdes etc. angegeben.
ERFORDERLICHER MINDESTABSTAND:
UNTERKANTE HAUBENKÖRPER ZU
Glaskeramik- und Gusskochplatten
mind. 65 cm
Gaskochfeldern
mind. 75 cm
Kohle- / Öl- / Holzfeuerungen
mind. 85 cm
1. Die Mindestabstände benennen nicht eine zwingend notwendige
Gesamtinstallationshöhe, sondern nur einen minimalen Wert, der durch die
Addition der Höhe des Kochfelds (Fußboden ↔ Kochfeld) und des benötigten

~ 12 ~
Mindestabstands der entsprechenden Art des Kochfelds zur Dunstabzugshaube
(Kochfeld ↔ Dunstabzugshaube) entsteht, also gilt:
(Fußboden ↔ Kochfeld / Herd)
+
(Kochfeld / Herd ↔ Dunstabzugshaube)
=
MINDESTINSTALLATIONSHÖHE
2. Passen Sie die Gesamtinstallationshöhe dem Körperlängenmaß des Benutzers an.
Beachten Sie hierbei, dass sich die Absaugeffizienz des Gerätes bei einem sehr
großen Abstand zum Kochfeld verringern kann.
WARNUNG! Unterschreiten Sie bei der Installation niemals die
Mindestinstallationshöhe. Bei Nichteinhaltung der Mindestabstände
kann sich das in den Filtern angesammelte Fett durch die
Wärmeabstrahlung des Kochfelds entzünden. BRANDGEFAHR!
VORSICHT! Jeder Benutzer muss darauf achten, sich an den Ecken
und Kanten der Dunstabzugshaube nicht den Kopf zu stoßen; ansonsten
kann es zu PRELLUNGEN SOWIE ZU VERLETZUNGEN IM
AUGENBEREICH kommen!

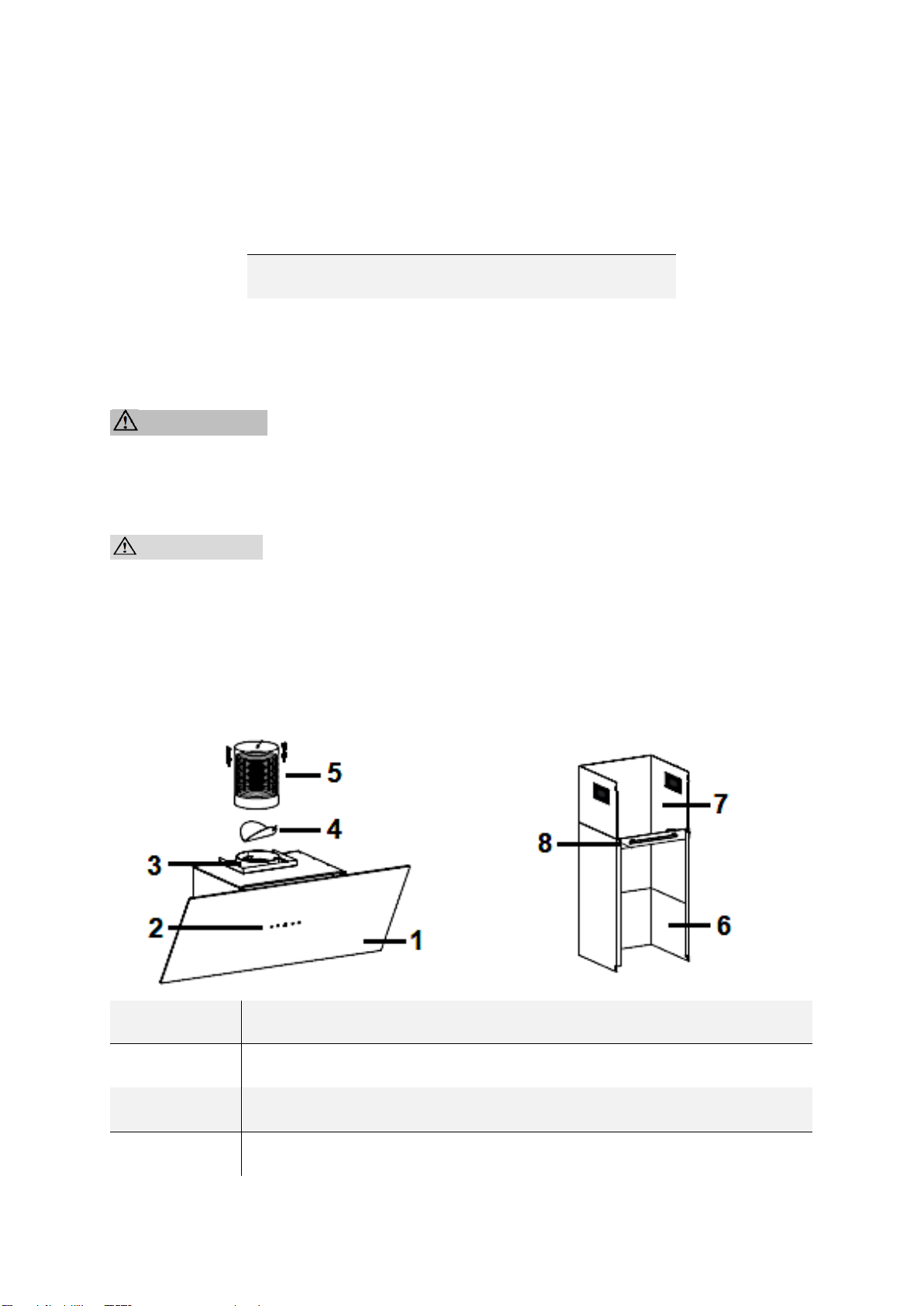

2.4 Geräteansicht
1
GEHÄUSE DER DUNSTABZUGSHAUBE
2
BEDIENFELD
3
RÜCKSCHLAGKLAPPE
4
ABLUFTAUSLASS

~ 13 ~
5
ABLUFTSCHLAUCH (nur bei Abluftbetrieb)
6
ÄUßERER KAMIN
7
INNERER KAMIN
8
HALTEBÜGEL

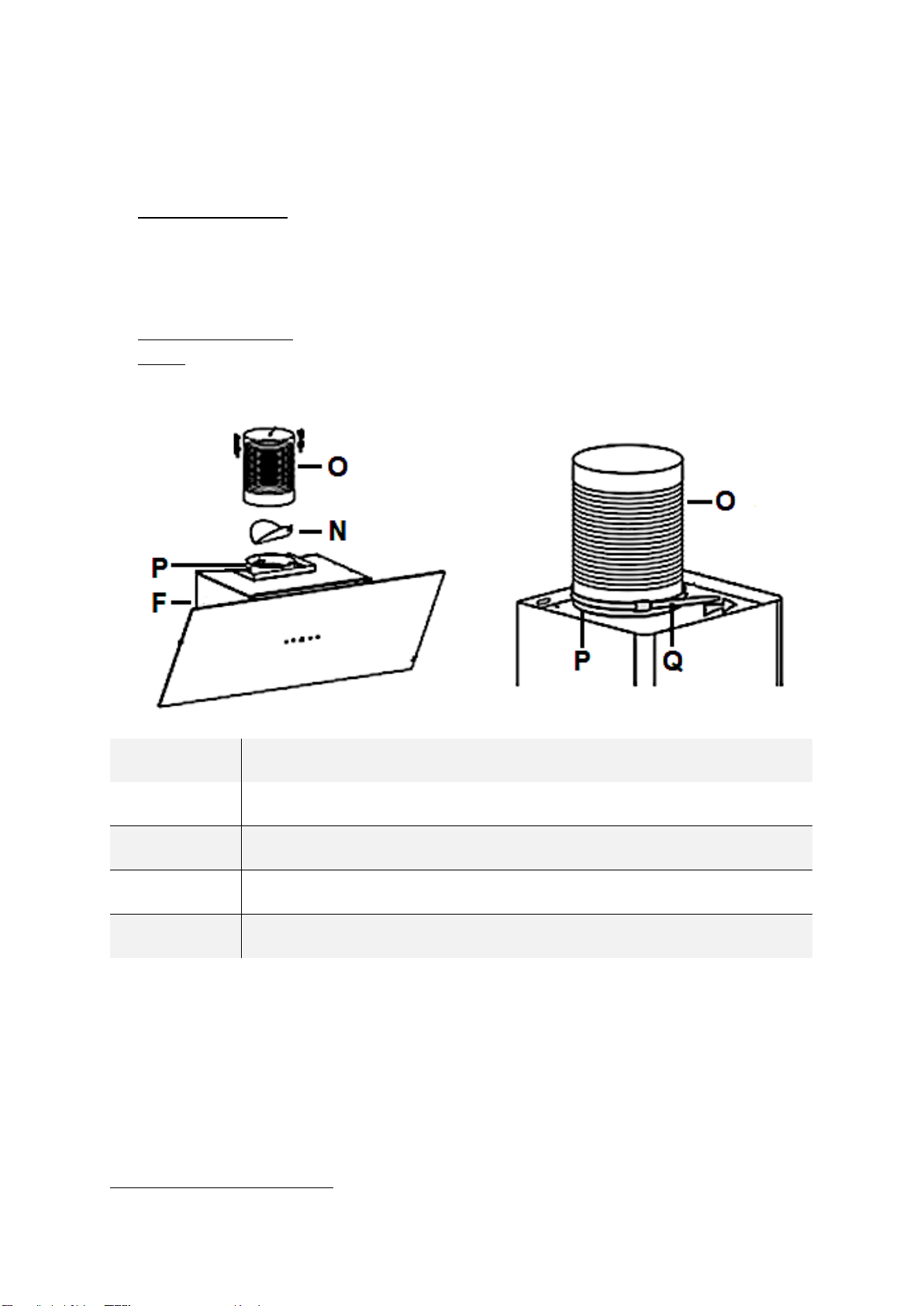

2.5 Installation: Rückschlagklappe / Dunstabzugshaube
WARNUNG! Verwenden Sie aus Sicherheitsgründen nur
Befestigungs- oder Montageschrauben in den Größen, die in dieser
Bedienungsanleitung angegeben werden. Eine Nichtbeachtung der
Größen- und Installationsanweisungen für Schrauben oder Befestigungs-
vorrichtungen kann zu einem Stromschlag führen! STROMSCHLAG-
GEFAHR!
WARNUNG! Beschädigen Sie beim Bohren keine elektrischen
Leitungen in den Wänden. STROMSCHLAGGEFAHR!
HINWEIS! Sie benötigen zwei weitere Personen zur Installation des
Gerätes.
HINWEIS! Jegliche Schäden, die durch ein unsachgemäß installiertes
und / oder unsachgemäß an die Stromversorgung angeschlossenes
Gerät entstehen, unterliegen weder der Garantie noch der Gewähr-
leistung.
Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem
Fachpersonal durchführen zu lassen. Jegliche Schäden, die durch unsachgemäße
Installation des Gerätes entstehen, unterliegen weder der Garantie noch der
Gewährleistung.
SIE KÖNNEN DIE ABLUFTFÜHRUNG WIE FOLGT VERLEGEN
(NUR BEI ABLUFTBETRIEB)
Vertikal: Der Abluftschlauch wird zu einer
Auslasskappe*im Dach geführt.
Abb. ähnlich.

~ 14 ~
Horizontal: Der Abluftschlauch wird zu einer
Auslassöffnung mit Gitter*in der Hauswand geführt.
Abb. ähnlich.
*
Artikel nicht im Lieferumfang enthalten.
2.5.1 Installation der Rückschlagklappe
❖Falls an Ihrem Gerät die Rückschlagklappe nicht ab Werk installiert ist, müssen
Sie diese noch installieren. Die folgenden Abbildungen zeigen nur ein Beispiel für
die Montage der Rückschlagklappe, da der Abluftauslass je nach Modell und
Konfiguration des Gerätes variieren kann.
❖Die Rückschlagklappe besteht aus zwei Klappenteilen (a/ b). Beide
Klappenteile müssen Sie einzeln in dem Gehäuse des Abluftauslasses (c)
installieren (s. Abb. unten).
a
RÜCKSCHLAGKLAPPE:Klappenteil « a»
b
RÜCKSCHLAGKLAPPE:Klappenteil « b»
c
GEHÄUSE DES ABLUFTAUSLASSES
INSTALLATIONSSCHRITTE
1. Die beiden einzelnen Klappenteile (a/ b) bestehen jeweils aus einem Halbkreis
inkl. einer Achse (d). Mittig auf der Achse (d) eines Klappenteils befindet sich ein
Achsstift (e/ s. Abb. unten).
2. Setzen Sie die Achse (d) eines Klappenteils vorsichtig in die entsprechenden
Öffnungen (f/ beidseits) im Gehäuse des Abluftauslasses (c) ein; der Achsstift
(e) muss dabei nach oben gerichtet sein (s. Abb. unten).
3. Wiederholen Sie den 2. Schritt für das andere Klappenteil.
4. Vergewissern Sie sich, dass beide Teile der Rückschlagklappe ordnungsgemäß
installiert sind. Die Klappenteile dürfen nicht klemmen oder sich verhaken.

~ 15 ~
a
RÜCKSCHLAGKLAPPE:Klappenteil « a»
b
RÜCKSCHLAGKLAPPE:Klappenteil « b»
c
GEHÄUSE DES ABLUFTAUSLASSES
d
ACHSEN
e
ACHSSTIFTE
f
ÖFFNUNGEN IM GEHÄUSE DES ABLUFTAUSLASSES (beidseitig)

~ 16 ~
2.5.2 Installation der Dunstabzugshaube
INSTALLATIONSSCHRITTE
1. Bestimmen Sie an der Wand eine geeignete Position für die Dunstabzugshaube.
2. Messen und markieren Sie die Positionen der vier benötigten Bohrlöcher (2 für
die Innenkaminhalterung und zwei zur Aufhängung des Gehäuses der
Dunstabzugshaube). Vergewissern Sie sich, dass die Mindestabstände eingehalten
werden.
Beachten Sie, dass die Position der Schraubenlöcher zur Befestigung der
Innenkaminhalterung, gleichzeitig den höchsten Punkt des gesamten Kamins
darstellt.
3. Bohren Sie zur Befestigung der Innenkaminhalterung (A) und zur
Aufhängung des Gehäuses 4Löcher (Ø 8 mm) in die Wand. Bringen Sie die
entsprechenden Spreizdübel (B) in die vier Bohrlöcher (C) ein (s. Abb. unten).
4. Bringen Sie zwei Schrauben (D/ ST 4*8 mm) zur Aufhängung des Gehäuses in
die Spreizdübel ein (s. Abb. unten). Drehen Sie die Schrauben nicht komplett
ein, da Sie das Gerät auf die Schraubenköpfe hängen müssen. Der jeweilige
Schraubenkopf muss einen Abstand von 3 - 5 mm zur Wand aufweisen.
A
INNENKAMINHALTERUNG
B
SPREIZDÜBEL (4 St.insgesamt)
C
BOHRLÖCHER (4 St.insgesamt)
D
SCHRAUBEN:ST 4*8 mm (2 St.insgesamt)

~ 17 ~
5. Hängen Sie die Dunstabzugshaube an die Wand, indem Sie die Installations-
öffnungen (E) des Gehäuses (F) auf die zuvor installierten Schrauben (D/ s.
Schritte 3. und 4.) setzen (s. Abb. unten). Richten Sie die Haube waagerecht aus.
A
INNENKAMINHALTERUNG
D
SCHRAUBEN:ST 4*8 mm (2 St.insgesamt)
E
INSTALLATIONSÖFFNUNGEN (2 /auf der Rückseite des Gehäuses)
F
GEHÄUSE DER DUNSTABZUGSHAUBE
6. Öffnen Sie die Dunstabzugshaube vorsichtig und entnehmen Sie den Fettfilter
(G/ s. Abb. unten), falls nötig. Die Entnahme des Fettfilters wird in Kapitel 6.1
REINIGUNG DER FETTFILTER beschrieben.
7. Markieren Sie an der Wand die Positionen der zwei benötigten Bohrlöcher zur
Befestigung des Gehäuses (F) mit Hilfe der werkseitig vorbereiteten
Befestigungsöffnungen (H/ s. Abb. unten).

~ 18 ~
F
GEHÄUSE DER DUNSTABZUGSHAUBE
G
FETTFILTER
H
WERKSEITIG VORBEREITETE BEFESTIGUNGSÖFFNUNGEN
8. Wenn Sie die Bohrlöcher markiert haben, nehmen Sie die Dunstabzugshaube
wieder ab.
9. Bohren Sie zur Befestigung des Gehäuses an den markierten Stellen zwei
Löcher (J/ Ø 8 mm) in die Wand. Bringen Sie die entsprechenden Spreizdübel
(K) in die zwei Bohrlöcher ein (s. Abb. unten).
10.Die Dunstabzugshaube wird später mit zwei Befestigungsschrauben (L/ ST
4*30 mm) in der Wand befestigt (s. Schritte 15. und 16.).
J
BOHRLÖCHER (2 St.insgesamt)
K
SPREIZDÜBEL (2 St.insgesamt)
L
BEFESTIGUNGSSCHRAUBEN:ST 4*30 mm (2 St.insgesamt)
11.Befestigen Sie die Innenkaminhalterung (A) mit zwei Schrauben (M/ ST
4*40 mm) an der Wand.
A
INNENKAMINHALTERUNG
M
SCHRAUBEN:ST 4*40 mm (2 St.insgesamt)

~ 19 ~
12.Falls die Rückschlagklappe (N / s. Abb. unten) noch nicht installiert wurde,
installieren Sie sie jetzt (s. Kapitel 2.5.1 INSTALLATION DER RÜCKSCHLAG-
KLAPPE).
13.ABLUFTBETRIEB: Verbinden Sie den Abluftschlauch (O) mit dem Abluftauslass
(P) der Dunstabzugshaube (F/ s. Abb. unten links). Befestigen Sie den Abluft-
schlauch (O) am Abluftauslass (P) mit einem Kabelbinder (Q/ s. Abb. unten
rechts).
UMLUFTBETRIEB: Schritt 13.« ABLUFTBETRIEB » und Schritt 19. brauchen Sie
nicht zu beachten; bitte beachten Sie die Instruktionen in Kapitel 3.2
UMLUFTBETRIEB.
F
GEHÄUSE DER DUNSTABZUGSHAUBE
N
RÜCKSCHLAGKLAPPE
O
ABLUFTSCHLAUCH (nur bei Abluftbetrieb)
P
ABLUFTAUSLASS
Q
KABELBINDER4
14.Hängen Sie die Dunstabzugshaube an die Wand, indem Sie die
Installationsöffnungen (R) des Gerätes auf die zuvor installierten Schrauben (D/
s. Schritte 3. und 4.) setzen (s. Abb. unten). Richten Sie die Haube ordnungs-
gemäß aus.
4
Nicht im Lieferumfang enthalten.

~ 20 ~
D
SCHRAUBEN:ST 4*8 mm (2 St. insgesamt)
R
INSTALLATIONSÖFFNUNGEN (2 /auf der Rückseite des Gehäuses)
15.Wenn die Dunstabzugshaube ordnungsgemäß ausgerichtet ist, öffnen Sie sie.
Bringen Sie die beiden Befestigungsschrauben (L / ST 4*30 mm) in die
werkseitig vorbereiteten Befestigungsöffnungen (H) im Gehäuse (s. Abb. unten)
und in die zuvor in der Wand installierten Spreizdübel ein (Schritt 9).
16.Ziehen Sie die beiden Befestigungsschrauben (L) ordnungsgemäß fest (s. Abb.
unten).
Zwei Sicherheitsentlüftungen mit einem Durchmesser von jeweils 6 mm
befinden sich auf der hinteren Seite des Gehäuses der Dunstabzugshaube.
H
WERKSEITIG VORBEREITETE BEFESTIGUNGSÖFFNUNGEN
L
BEFESTIGUNGSSCHRAUBEN:ST 4*30 mm (2 St. insgesamt)
