pleasant hearth ATHENA DEEP BOWL FIRE PIT Manual

1
MODEL #OFW316RA
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday, or
log on to [email protected]
ATHENA DEEP BOWL FIRE PIT
Warming Your Home. Warming Your Heart.
30-10-053 Rev. 09/25/14
Español p. 8
Français p. 15

2

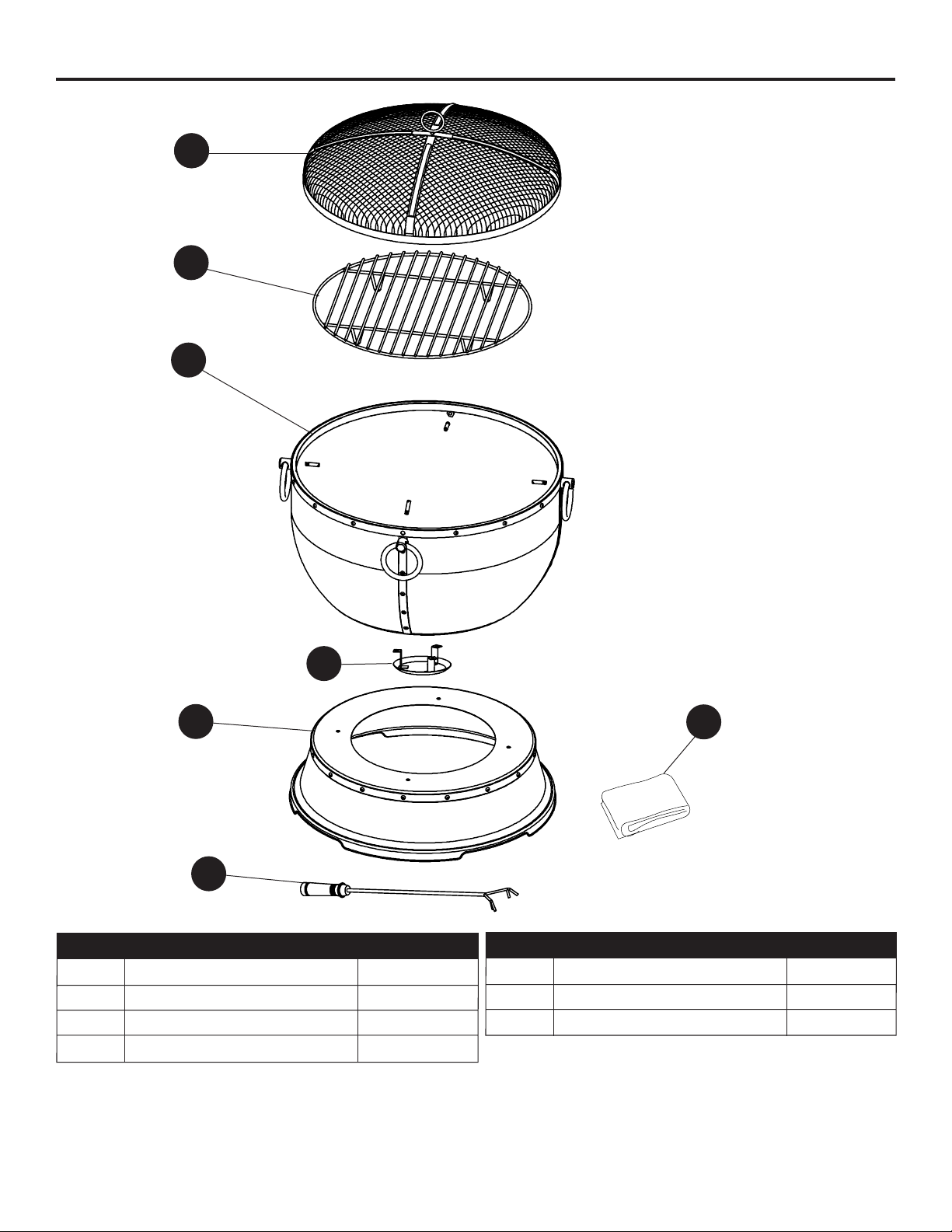

PACKAGE CONTENTS
A
PART DESCRIPTION QUANTITY
A Mesh Cover 1
B Wood Grate 1
C Fire bowl 1
D Ash Catcher 1
PART DESCRIPTION QUANTITY
E Base 1
F Poker 1
G Weather Resistant Cover 1
G
A
D
C
B
E
F

3
HARDWARE LIST
Please read and understand this entire manual before attempting to assemble, operate or install the
product. If you have any questions regarding the product, please call customer service at 1-877-447-
4768, 8:30 a.m. – 4:30 p.m. CST, Monday – Friday.
WARNINGS:
• FOR OUTDOOR USE ONLY! Burning wood or charcoal indoors can kill you. It gives off carbon
monoxide, which has no odor.
• NEVER LEAVE FIRE UNATTENDED!
• DO NOT allow children or pets near the re pit without supervision.
• DO NOT touch surface of re pit while in use.
• NEVER burn in vehicles, tents or indoors. CARBON MONOXIDE HAZARD.
• NEVER place a cover on re pit when in use. Ensure the re pit and mesh cover have cooled before
placing a cover over the re pit.
• When the re pit is in use, the handle on the mesh cover can reach extreme temperatures that can
cause serious injury to an unprotected hand. Use a poker when handling.
CAUTIONS:
• Burn only wood, charcoal or re logs in the re pit.
• DO NOT use gasoline or kerosene to start the re in your re pit.
• DO NOT use this unit on a wood deck, long or dry grass and/or leaves, or on combustible surfaces.
• DO NOT attempt to move the re pit while it is hot or in use.
• Place the re pit no closer than 8 ft / 2.4 meters from walls or combustibles during use.
• Adequate re extinguishing material should be readily available.
• Always ensure that the mesh cover is secured over re bowl while in use.
• Poker handle may become hot during and after use.
• Use heat-resistant gloves to handle hot tools.
• DO NOT place or use re pit under a canopy of trees.
CALIFORNIA PROPOSITION 65 WARNING: Fuels used in wood or charcoal burning appliances and
the products of combustion of such fuels, contain chemicals known to cause cancer, birth defects or other
reproductive harm.
Consumers should check State and Provincial, in addition to local codes and regulations regarding the
use of the product.
SAFETY INFORMATION

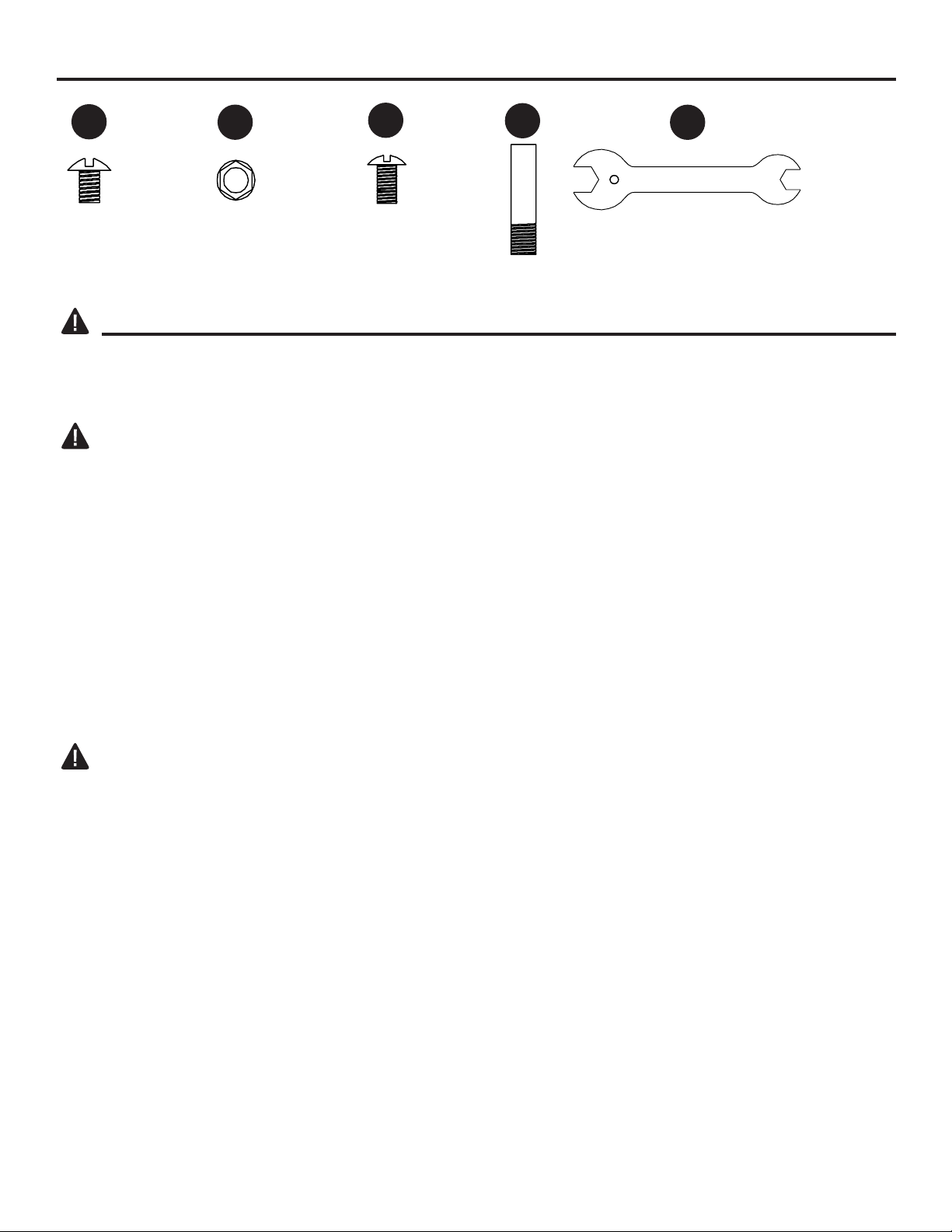

M5 Bolt
Qty. 3 M5 Nut
Qty. 3
AA BB CC DD
M6x12mm
Bolt
Qty. 4 M8x35mm
Threaded Peg
Qty. 4
Wrench
Qty. 1
EE

4

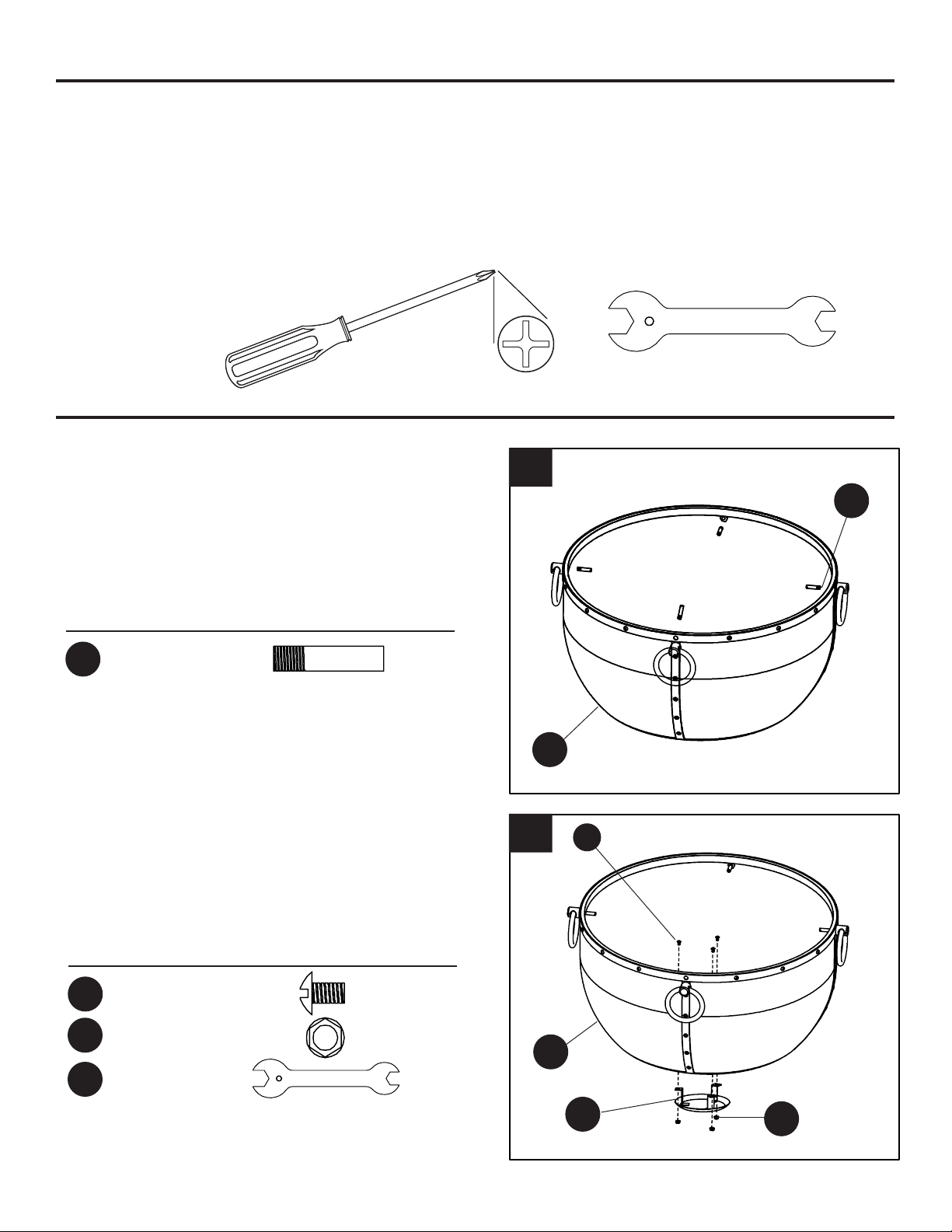

PREPARATION
ASSEMBLY INSTRUCTIONS
1. Insert M8x35mm threaded end of the pegs
(DD) into the prethreaded holes by hand in the
re bowl (C) until threads are tight.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents above. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 15 minutes
Tools Required for Assembly: Phillips Screwdriver (Not Included) and Wrench (Included)
EE
Hardware Used
DD M8x35mm
Threaded Peg x 4
2. Attach ash catcher (D) to re bowl (C) by
inserting M5 bolts (AA) from inside the re bowl
and secure with M5 nuts (BB) from underneath.
Secure with wrench (EE) and Phillips
Screwdriver.
EE
1
DD
C
2AA
Hardware Used
AA M5 Bolt x 3
BB M5 Nut x 3
EE Wrench x 1
C
DBB

5

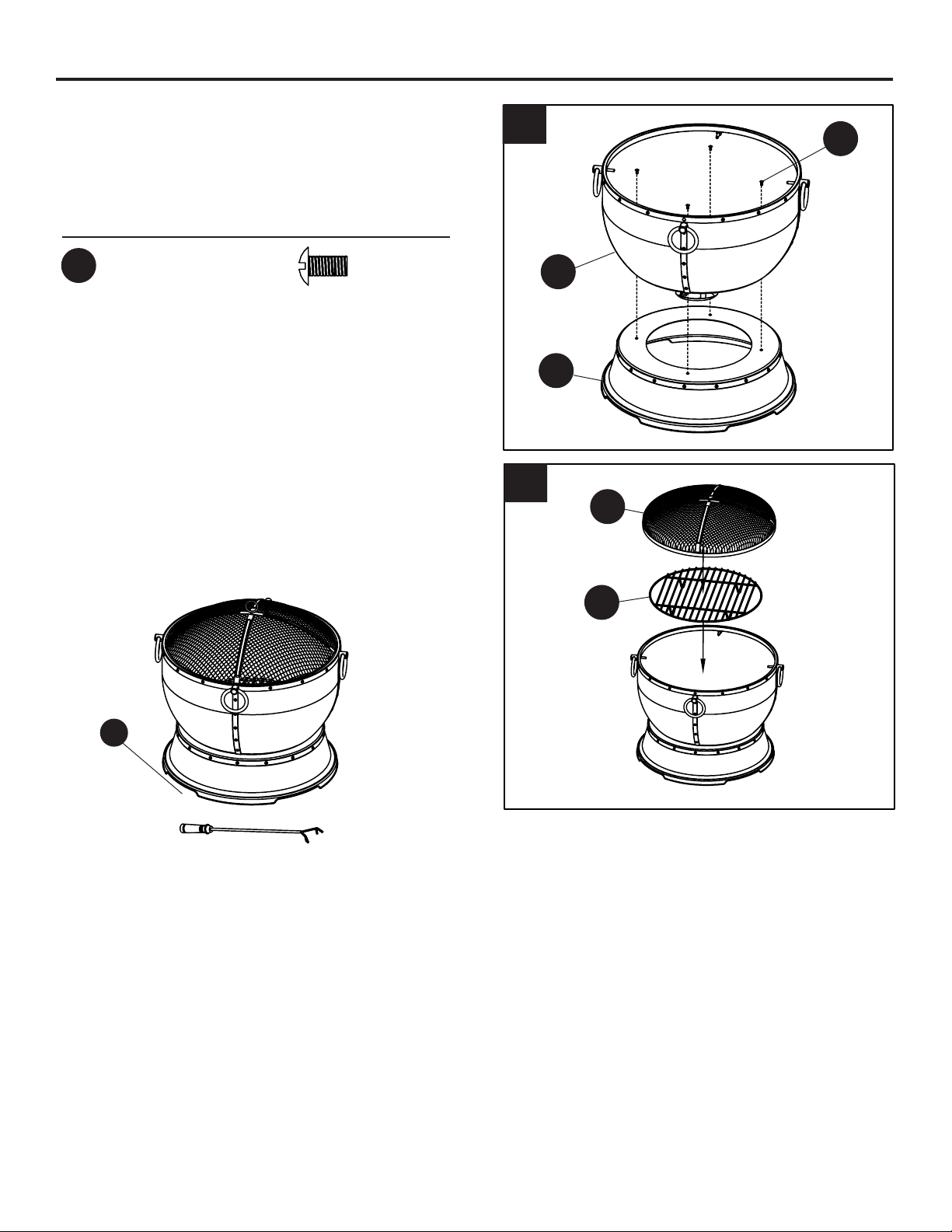

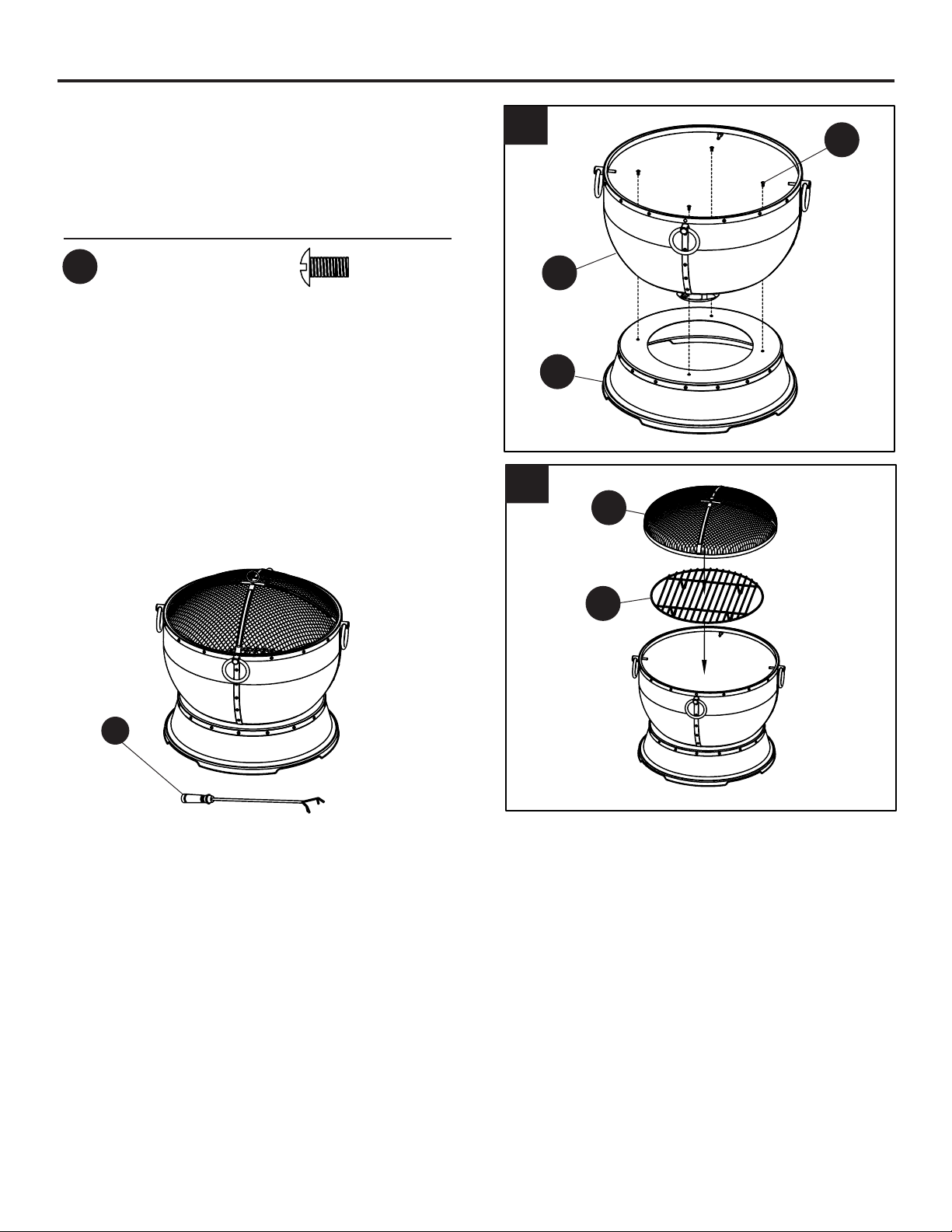

ASSEMBLY INSTRUCTIONS
3. Attach the re bowl (C) to the base (E),
using M6x12mm bolts (CC). Tighten all bolts with
a Phillips Screwdriver.
4. For re pit use, put wood grate (B) into re
bowl assembly, put mesh cover (A) onto re
bowl assembly. Keep poker (F) near re pit for
use anytime.
3
F
4
Hardware Used
CC M6x12mm Bolt x 4
CC
C
E
B
A

6

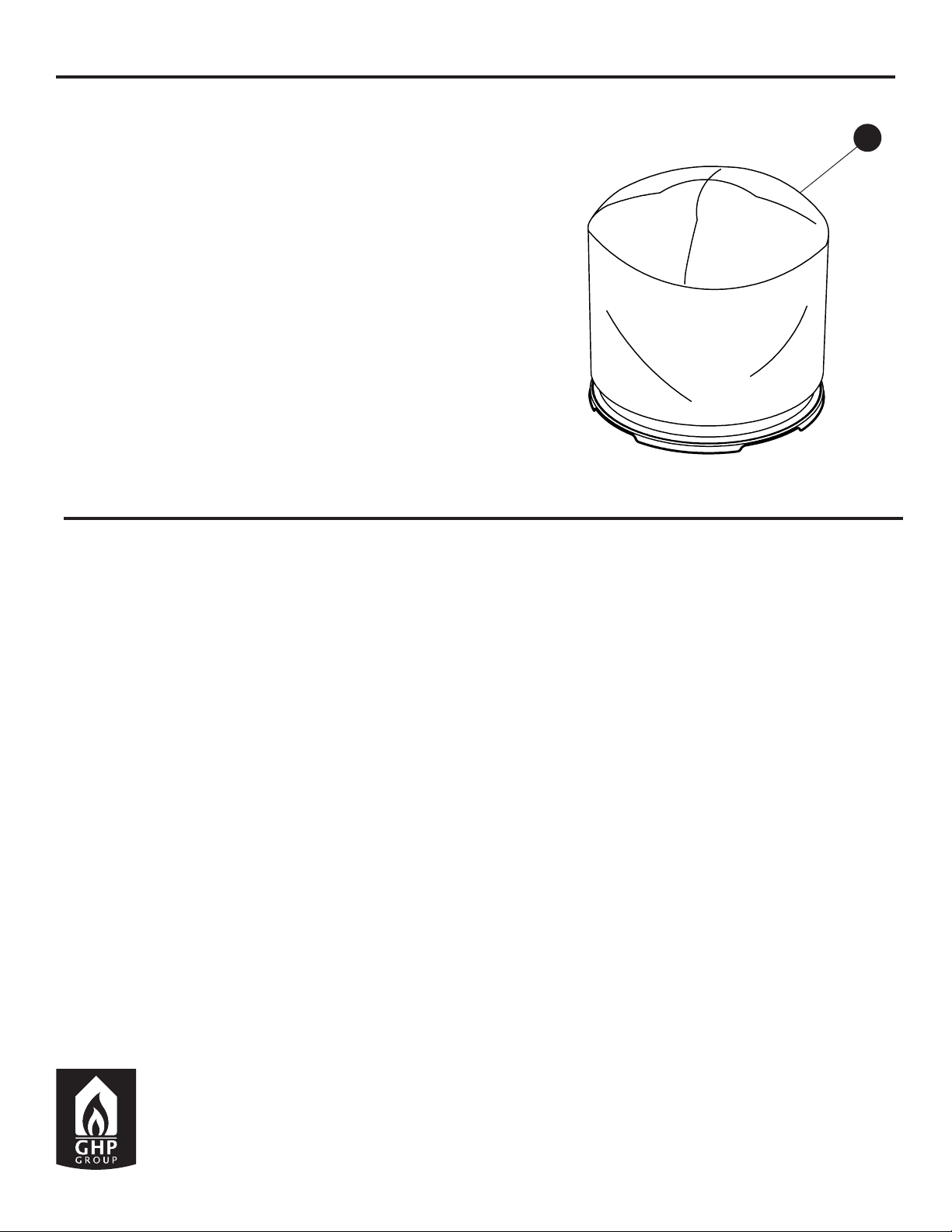

CARE AND MAINTENANCE
• Use a soft cloth to wipe re pit and poker.
• Do not attempt to clean while hot.
• Store in a cool, clean, dry place.
• Make sure that the re pit has cooled before placing Weather Resistant Cover (G) on the re pit.
• Clean ash catcher (D) after each use once ashes have cooled.
• To extend the life of your re pit, clean it after each use.
1-YEAR LIMITED FRAME WARRANTY
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or to obtain
warranty service, call 1-877-447-4786, Monday - Friday, 8:30 a.m. - 4:30 p.m. CST. This warranty
does not cover defects resulting from improper or abnormal use, misuse, accident, or alteration.
Failure to follow all instructions in the owner's manual will also void this warranty. The
manufacturer will not be liable for incidental or consequential damages, or common erosion of
outdoor products. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation may not apply to you. This warranty gives you
specic legal rights, and you may also have other rights which vary from state to state.
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
G

7

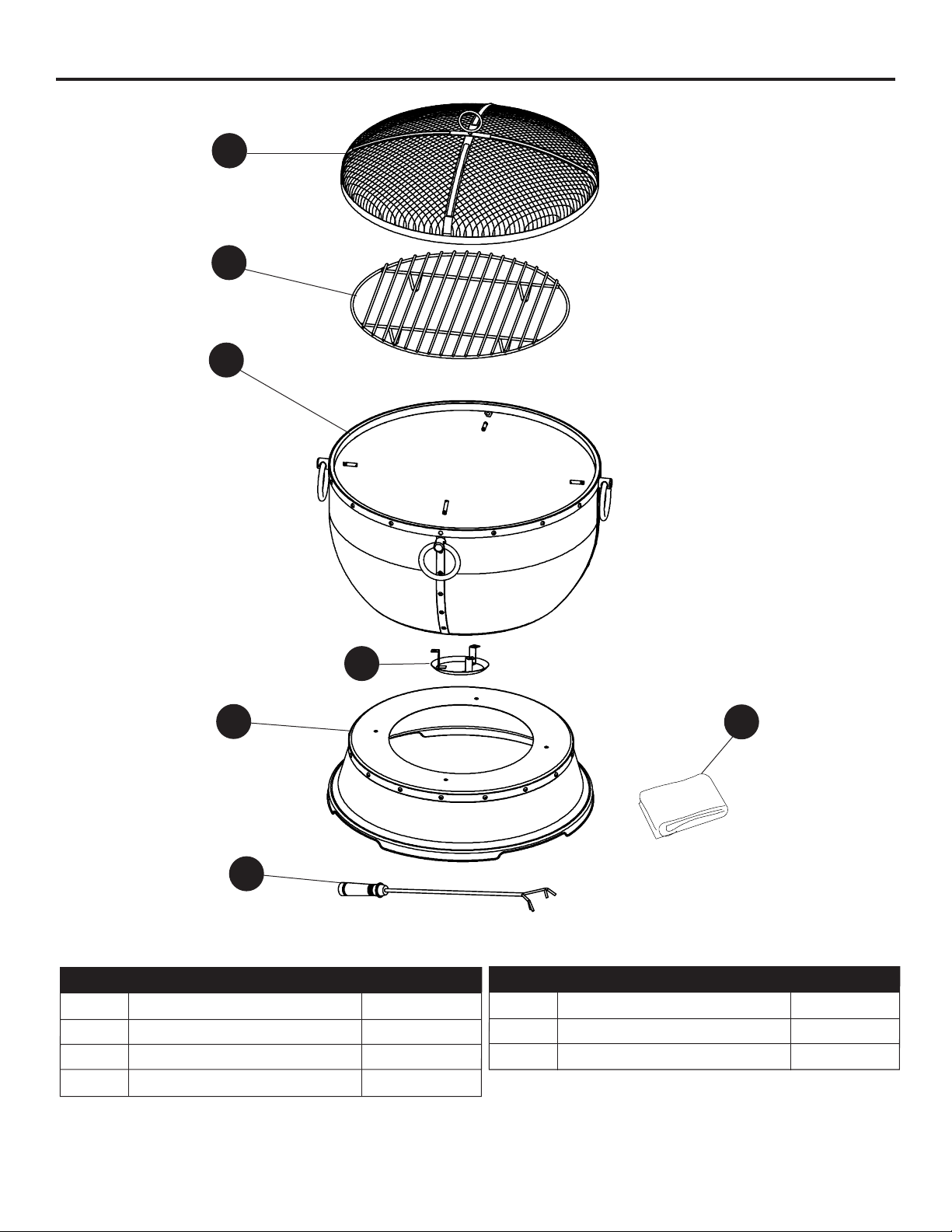

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-877-447-4768, 8:30 a.m. – 4:30 p.m.,
CST, Monday – Friday.
DESCRIPTION PART #
Hardware Pack 30-09-105
Printed in China
PART DESCRIPTION PART #
A Mesh Cover 30-06-225
B Wood Grate 30-06-226
C Fire Bowl 30-06-228
D Ash Catcher 40-08-116
E Base 30-06-230
F Poker 40-04-409
G Weather Resistant Cover 30-06-232
A
G
A
D
C
B
E
F
30-09-105
Model/Modelo/Modéle
#OFW316R / #OFW316RA
AA
AA
AA
AA
EE
AA
AA
BB AA
AA
CC
AA
AA
DD
Questions, problems, missing parts?
Before returning to your retailer,
call our customer service department
at 1-877-447-4768, 8:30 a.m. -
4:30 p.m., CST, Monday - Friday.
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al
1-877-447-4768, de lunes a viernes de 8:30
a.m. a 4:30 p.m., hora central estándar.
Des questions, des problèmes,
des pièces manquantes? Avant de
retourner l’article au détaillant,
appelez notre service à la clientèle
au 1 877 447-4768, entre 8 h 30 et
16 h 30 (HNC), du lundi au vendredi.

8
Número de serie Fecha de compra
ADJUNTE SU RECIBO AQUÍ
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro departamento de servicio al cliente al 1-877-
447-4768,de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar o envíenos
un correo electrónicoa [email protected]
Pozo De Fuego Athena
MODELO #OFW316RA
Warming Your Home. Warming Your Heart.
30-10-053 Rev. 09/25/14
English p. 1
Français p. 15

9

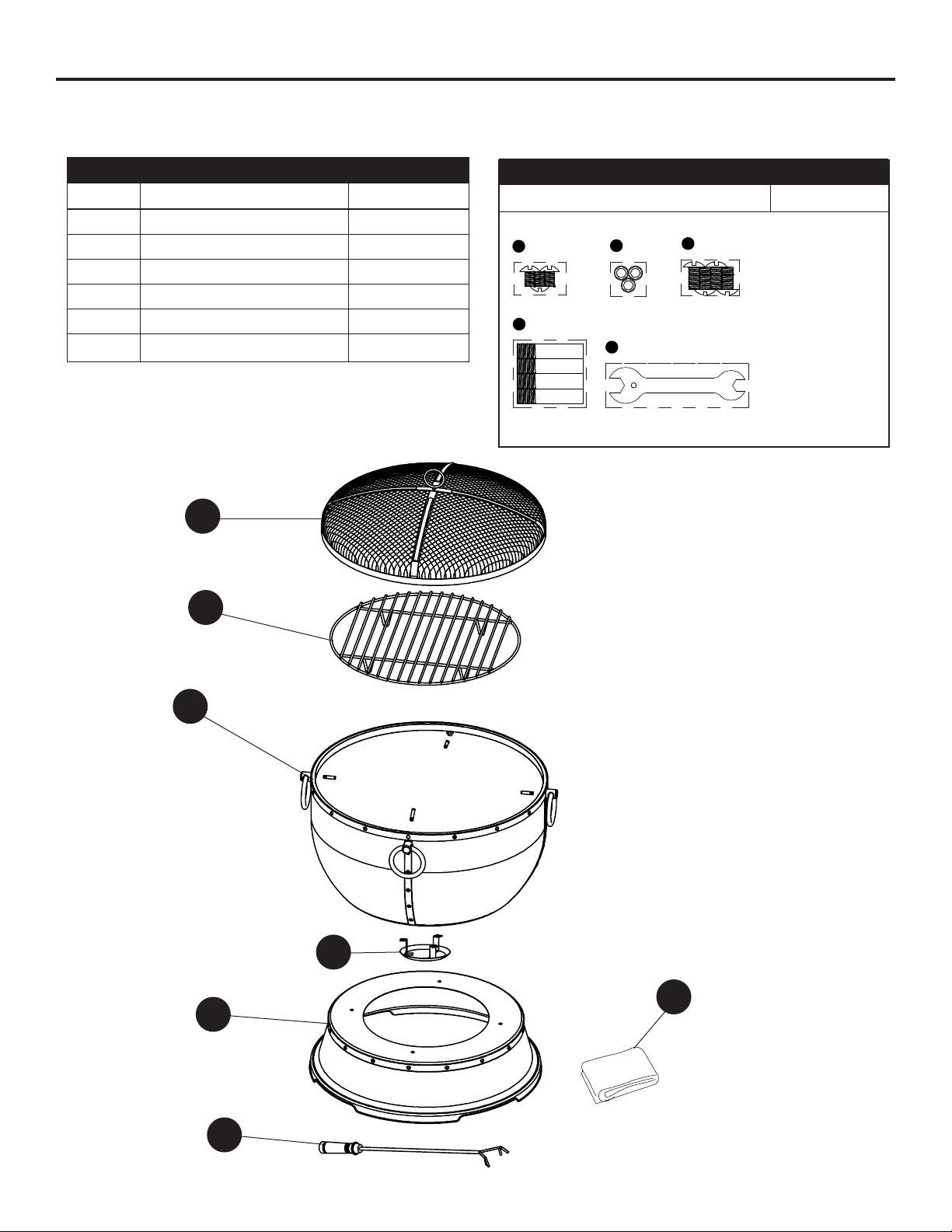

CONTENIDO DEL PAQUETE
A
G
A
D
C
B
E
F
PIEZA DESCRIPCION CANTIDAD
A Cubierta de Malla 1
B Rejilla de Madera 1
C Tazón de Fuego 1
D Colector de la Ceniza 1
PIEZA DESCRIPCION CANTIDAD
E Base 1
F Atizador 1
G Resistente Cubrir Intemperie 1

10
ADITAMENTOS
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
Si tiene alguna pregunta con respecto al producto, llame a nuestro Departamento de Servicio al Cliente
al 1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
ADVERTENCIAS:
• SÓLO PARA USO EN EXTERIORES! Quemar madera o carbón dentro de un lugar puede matarlo.
Expulsa monóxido de carbón, el cual no tiene olor.
• NUNCA DEJE EL FUEGO DESATENDIDO!
• NO permita que los niños o a las mascotas se acerquen al fogón sin su supervisión.
• NO toque la supercie de la rejilla de hierro o el tazón durante su uso.
• NUNCA encienda el fogón en vehículos, carpas o en espacios interiores.
RIESGO DE MONÓXIDO DE CARBONO.
• NUNCA cubra el fuego mientras esta en uso. Asegurese de que la parrilla y la tapa de
malla metalica se hayan enfriado antes de cubrir la parrilla.
• Cuando el pozo de fuego está siendo utilizado, el asa de la cubierta de malla puede llegar a
temperaturas extremas que pueden causar lesiones graves a una mano que no tenga protección.
Utilice un atizador apropiado cuando lo utilice.
PRECAUCIONES:
• Queme solamente carbón, madera o leños en el pozo de fuego.
• NO utilice gasolina ni queroseno para prender el fuego en el fogón.
• NO utilice esta unidad sobre un piso de Madera, pasto o gramilla altos o secos y/u hojas,
o sobre supercies inamables.
• NO intente mover el fogón mientras está caliente o durante su uso.
• Coloque la parrilla a una distancia minima de 2,44 m de las paredes o de objetos inamables
durante su uso.
• Tenga a su alcance materiales para la extinción del fuego adecuados.
• Siempre asegurese de que la tapa de malla metalica este bien cerrada mientras la parrilla
esta en uso.
• Las manijas del atizador pueden calentarse durante y después del uso.
• Utilice guantes resistentes al calor para manipular las herramientas calientes.
• NO UTILIZAR el pozo de fuego debajo de un grupo de arboles.
Proposición 65 de California: Los combustibles utilizados en los aparatos que queman madera
y carbón, y los subproductos del empleo de tales combustibles, contienen químicos reconocidos
causantes de cáncer, defectos de nacimiento u otros perjuicios reproductivos.
Además de chequear las normas y regulaciones a nivel local acerca del uso del producto, los
consumidores deberán vericar las existentes a nivel estatal y provincial.
INFORMACIÓN DE SEGURIDAD
M5 Perno
Cant. 3 M5 Tuerca
Cant. 3
AA BB CC DD
M6x12mm
Perno
Cant. 4
M8x35mm
Clavija
Enroscada
Cant. 4
Llave
Cant. 1
EE

11

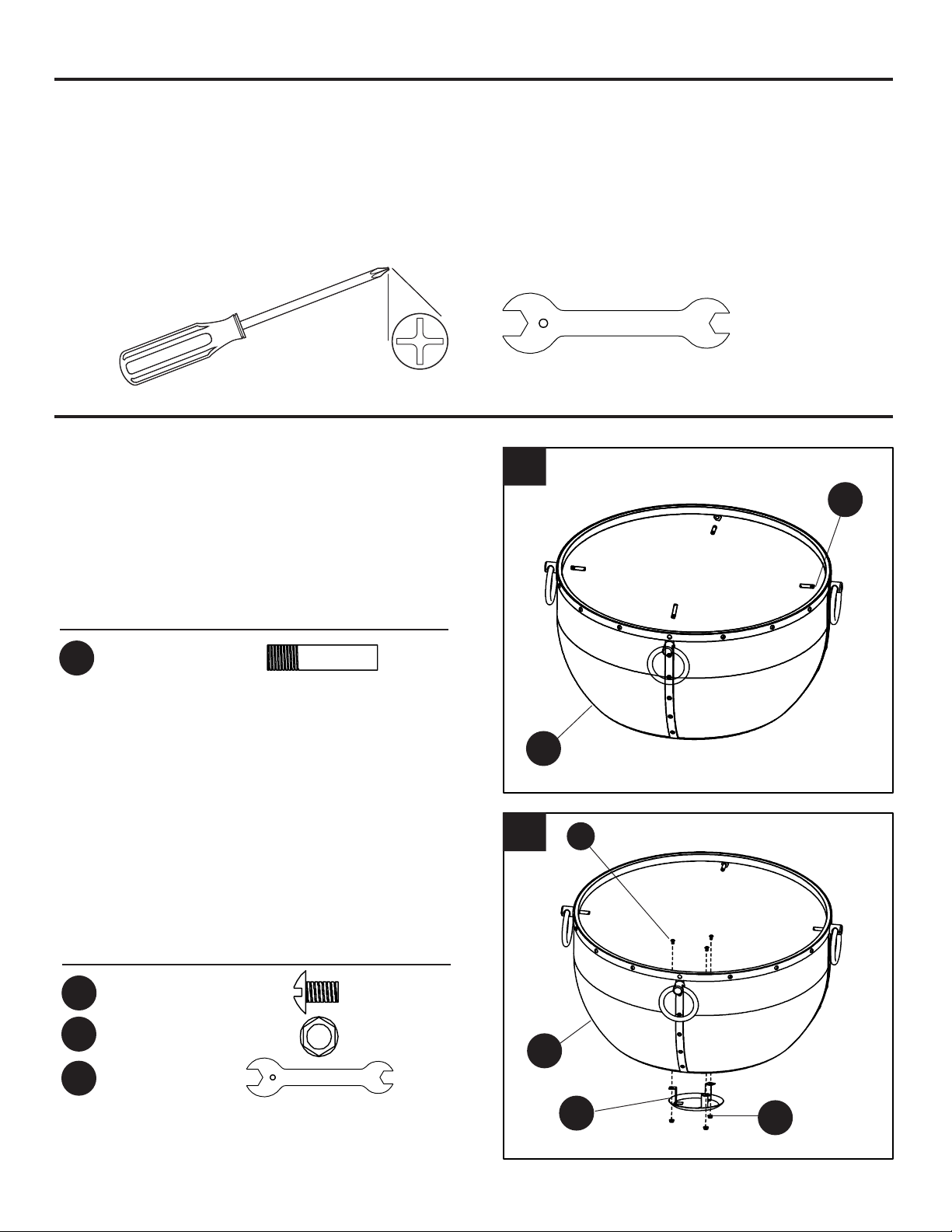

PREPARACIÓN
INSTRUCCIONES DE ENSAMBLAJE
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos anteriores. No intente ensamblar el
producto si falta alguna pieza o si éstas están dañadas. Póngase en contacto con el departamento
de servicio al cliente para obtener piezas de repuesto.
Tiempo estimado de ensamblaje: 15 minutes
Herramientas necesarias para el ensamblaje: Destornillador Phillips (no se incluye) y
Llave (se incluye)
EE
1. Inserte M8x35mm extremo roscado de las
espigas (DD) en los oricios pretaladrados a
mano en el receptáculo de fuego (C) hasta que la
rosca apretada.
EE
Aditamentos utilizados
DD M8x35mm
Clavija enroscada x 4
2. Ajuste el receptor de ceniza (D) al tazón de
fuego (C) insertando tornillos M5 (AA) desde
adentro del tazón de fuego y asegúrelo con
tuercas M5 (BB) desde abajo. Asegure con la
llave (EE) y Destornillador Phillips.
1
DD
C
2AA
Aditamentos utilizados
AA M5 Boulon x 3
BB M5 Tuerca x 3
EE Llave x 1
C
DBB

12
INSTRUCCIONES DE ENSAMBLAJE
3. Ajuste el tazón de fuego (C) a la base (E),
usando tornillos M6x12mm (CC). Aprete todos
los tornillos con Destornillador Phillips.
4. Para el uso del fogón, coloque la rejilla de
madera (B) dentro del tazón de fuego ensambla-
do, coloque la cubierta de malla (A) en el tazón
de fuego ensamblado. Mantenga el atizador (F)
cerca del fogón para usar en todo momento.
3
F
4
Aditamentos utilizados
CC M6x12mm Boulon x 4
CC
C
E
B
A

13
CUIDADO Y MANTENIMIENTO
GARANTÍA LIMITADA DE UN AÑO PARA LA ESTRUCTURA
Si en el lapso de un año a partir de la fecha de compra original este artículo falla debido a
un defecto en el material o la mano de obra, lo reemplazaremos o repararemos sin cargos a
nuestra discreción. Para hacer un pedido de las piezas o para obtener el servicio de garantía,
llame al 1-877-447-4768, de lunes a viernes, de 8:30 a.m. a 4:30 p.m., hora central estándar.
Esta garantía no cubre defectos que sean producto de un uso incorrecto o anormal, uso
indebido, accidente o alteración. No seguir todas las instrucciones del manual del propietario
también anulará esta garantía. El fabricante no es responsable por daños indirectos,
accidentales o fortuitos o por la erosion comun del medio ambiente. Algunos estados no
permiten la exclusión o limitación de los daños accidentales o resultantes, de modo que las
limitaciones anteriores pueden no aplicarse en su caso. Esta garantía le otorga derechos
legales especícos, pero podría tener también otros derechos que varían según el estado.
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
• Use un paño suave para limpiar el fogón y el atizador.
• No intente limpiar el fogón cuando esté caliente.
• Almacenelo en un lugar fresco, limpio y seco.
• Asegúrese de que la chimenea esta fría antes de colocar
Weather Cover Resistente (G) en el pozo de fuego.
• Limpie la bandeja de las cenizas (D) después de cada uso,
vez que las cenizas se hayan enfriado.
• Para extender la vida útil de fogón, limpielo despues
de cadauso.
G

14
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro departamento de servicio al cliente al
1-877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar.
Impreso en China
DESCRIPCION PIEZA #
El Paquete de ferreteria 30-09-105
PIEZA DESCRIPCION PIEZA #
A Cubierta de Malla 30-06-225
B Rejilla de Madera 30-06-226
C Tazón de Fuego 30-06-228
D Colector de la Ceniza 40-08-116
E Base 30-06-230
F Atizador 40-04-409
G Resistente Cubrir Intemperie 30-06-232
A
G
A
D
C
B
E
F
30-09-105
Model/Modelo/Modéle
#OFW316R / #OFW316RA
AA
AA
AA
AA
EE
AA
AA
BB AA
AA
CC
AA
AA
DD
Questions, problems, missing parts?
Before returning to your retailer,
call our customer service department
at 1-877-447-4768, 8:30 a.m. -
4:30 p.m., CST, Monday - Friday.
¿Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al
1-877-447-4768, de lunes a viernes de 8:30
a.m. a 4:30 p.m., hora central estándar.
Des questions, des problèmes,
des pièces manquantes? Avant de
retourner l’article au détaillant,
appelez notre service à la clientèle
au 1 877 447-4768, entre 8 h 30 et
16 h 30 (HNC), du lundi au vendredi.

15
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1 877 447-4768, entre 8 h 30 et
16 h 30 (HNC), du lundi au vendredi.
Foyer Athéna
MODÈLE #OFW316RA
Warming Your Home. Warming Your Heart.
30-10-053 Rev. 09/25/14
English p. 1
Español p. 8

16
CONTENU DE L’EMBALLAGE
A
D
C
B
E
F
A
PIÈCE DESCRIPTION QTE.
A Couverture de Maille 1
B Grille à Bois 1
C Bol D’incendie 1
D L'attrape-cendres 1
PIÈCE DESCRIPTION QTE.
E Base 1
F Tisonnier 1
G Couverture Résistante 1
G
A
D
C
B
E
F

17
QUINCAILLERIE INCLUSE
Assurez-vous de lire et de comprendre l’intégralité de ce manuel avant de tenter d’assembler, d’installer
ou d’utiliser le produit. Pour des question, communiquez avec notre service à la clientèle au
1 877- 447-4768, entre 8 h 30 et 16 h 30 (HNC), du lundi au vendredi.
AVERTISSEMENTS :
• CONÇU POUR L’USAGE A L’EXTERIEUR UNIQUEMENT! La combustion du charbon de
bois à l’intérieur peut vous tuer. Il s’en dégage du monoxyde de carbone, un gaz qui n’a pas d’odeur.
• NE JAMAIS LAISSER UN FEU BRULER SANS SURVEILLANCE!
• NE permettez PAS aux enfants et aux animaux domestiques de s’approcher du foyer sans surveillance.
• NE PAS toucher la surface de la fosse de feu en cours d’utilisation.
•NE faites JAMAIS fonctionner un foyer dans des véhicules, tentes ou à l’intérieur.
MONOXYDE DE CARBONE DANGER
• NE placez JAMAIS une couverture en vinyl sur le foyer lors de son utilisation. Bien s’assurer que le
foyer ainsi que son grillage pare-feu soient bien refroidi avant de placer la couverture sur le foyer.
• Quand le foyer est en cours d’utilisation, la poignée du grillage pare-feu peut atteindre des
températures extrêmes qui peuvent causer des blessures graves si votre main n’est pas protégé. Un
poker recommened feu lors de la manipulation.
MISES EN GARDE
• Ne faites brûler que du bois, charbon de bois, ou bûches régulières dans le foyer.
• N’utilisez PAS d’essence ni de kérosène pour allumer un feu dans le foyer.
• N'utilisez cet appareil sur une terrasse en bois, sur de la pelouse longue ou sèche, sur
des feuilles ou sur des surfaces combustibles.
• Ne tentez PAS de déplacer le foyer lorsqu’il est chaud ou qu’un feu y brûle.
• Pendant l’utilisation, ne pas placer le foyer plus près que 2,44m des murs ou combustibles.
• Gardez du matériel d'extinction d'incendie approprié à portée de la main.
• Pendant l’utilisation, toujours s’assurer que le couvercle en grillage soit fermé sur le bol du foyer.
• La poignée du tisonnier peut devenir brûlante.
• Utilisez des gants résistant à la chaleur pour manipuler les outils lorsqu'ils sont chauds.
• NE PAS placer ou utiliser la fosse a feu sous une canopee d’arbres.
Avertissement – Proposition 65 de Californie : Les combustibles utilisés dans les appareils de
chauffage à bois et à charbon et les produits de la combustion de ces carburants contiennent des
produits chimiques reconnus comme étant la cause de cancers, de malformations congénitales ou
d'autres problèmes liés aux fonctions reproductrices.
En plus de vérier les codes et règlements locaux concernant l'utilisation du produit, les
consommateurs devraient examiner ceux de de leur État ou province.
CONSIGNES DE SÉCURITÉS
M5 Boulon
Qte. 3 M5 Ecrou
Qte. 3
AA BB CC DD
M6x12mm
Boulon
Qte. 4 M8x35mm
Cheville Filetée
Qte. 4
Cle
Qte. 1
EE

18
PRÉPARATION
INSTRUCTIONS POUR L’ASSEMBLAGE
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a des
pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez avec le
service à la clientèle pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 15 minutes
Outils nécessaires pour l’assemblage: Clé (incluse) et tournevis cruciforme (non inclus)
EE
1. Insérer à la main l’extrémité letée des chev-
illes M8x35mm (DD) dans les trous pré-percés
dans le bol de feu (C) jusqu'à ce que les letages
sont serrés.
EE
Quincaillerie utilisée
DD M8x35mm
Cheville Filetée x 4
2. Attacher le cendrier (D) au bol d’incendie (C)
en insérant des boulons M5 (AA) à l’intérieur du
bol d’incendie et sécuriser avec des écrous M5
(BB) par le dessous. Sécuriser avec la clé (EE) et
tournevis cruciforme
1
DD
C
2AA
Quincaillerie utilisée
AA M5 Boulon x 3
BB M5 Ecrou x 3
EE Cle x 1
C
DBB

19
INSTRUCTIONS POUR L’ASSEMBLAGE
3. Attacher le bol d’incendie (C) à la base (E),
en utilisant des boulons M6 x 12mm (CC).
Resserrer tous les boulons avec la tournevis
cruciforme.
4. Pour l’utilisation au foyer, placer la grille à bois
(B) et couverture de maille (A) dans l’ensemble
du bol d’incendie. Tenait le tisonnier (F) près du
foyer pour une utilisation en tout temps
3
F
4
Quincaillerie utilisée
CC M6x12mm Boulon x 4
CC
C
E
B
A

20
ENTRETIEN
1 AN DE GARANTIE LIMITÉE DE FRAME
Si, dans l'année suivant la date d'achat originale, cet élément échoue en raison d'un défaut de
matériel ou de fabrication, nous allons remplacer ou réparer à notre choix, gratuitement. Pour
commander des pièces ou pour obtenir un service de garantie, composez le 877 447-4768, du
lundi au vendredi de 8 h 30 à 16 h 30 (HNC). Cette garantie ne couvre pas les défauts résultant
d'une utilisation impropre ou anormal, un mauvais usage, accident ou modication.
Ne pas suivre toutes les instructions dans le manuel du propriétaire sera également l'annulation
de cette warrranty. le fabricant ne sera pas responsable des dommages directs ou indirects, ou
de l'érosion commun de produits de plein air. Certains états n'autorisent pas l'exclusion ou la
limitation des dommages, dommages indirects, les limitations ci-dessus peuvent ne pas vous
concerner. Cette garantie vous donne des droits légaux spéciques, et vous pouvez également
avoir d'autres droits qui varient d'un État à l'autre.
GHP Group, Inc.
6440 W. Howard St.
Niles, IL 60714-3302
877-447-4768
• An de protéger le ni du foyer, couvrez vos mains d'un
linge doux lorsque vous le manipulez.
• Utilisez un linge doux pour essuyer le foyer et le tisonnier.
• Rangez l'article dans un endroit frais, propre et sec.
• Ne tentez pas de nettoyer l'article lorsqu’il est chaud.
• Assurez-vous que le puits du feu est froid avant de placer le
Couvercle Résistant aux Intempéries (G) sur le foyer.
• Une fois que les cendres ont refroidies nettoyer
l'attrape-cendres (D) après chaque utilisation.
• An de prolonger la durée de vie de votre foyer, neltoyez-le
après chaque utilisation.
G
