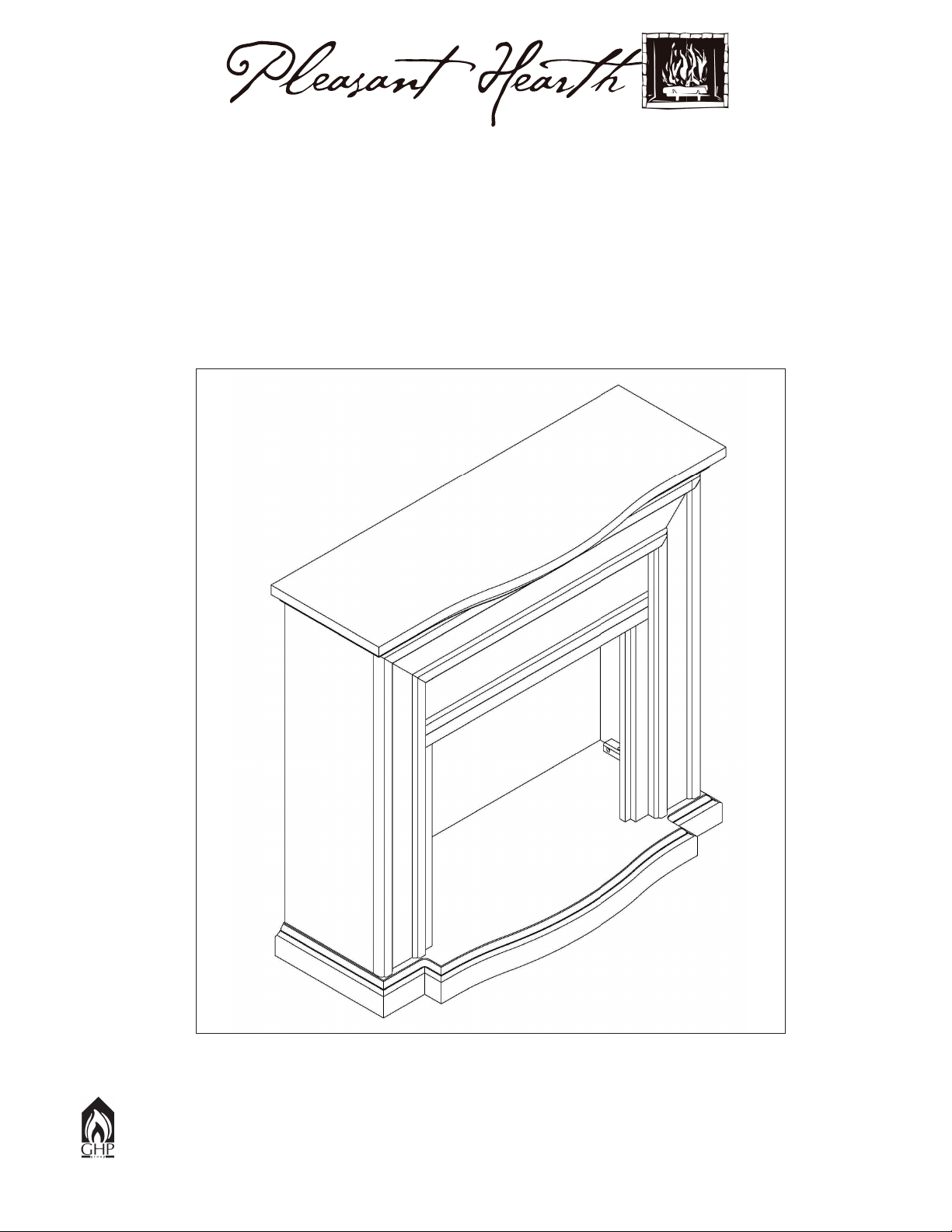

pleasant hearth 23-16-70 User manual

Warming Your Home. Warming Your Heart.raW imr gni oY ruo H emo e aW mra gni Yg ruoY Hr aeH trraW imr gni oY ruo H emo .e aW mra gni Yg ruoY Hr aeH .tr
$+1*$08,3(2.$&($05(.)13,0,3(%17
44(/%.804536&5,104
 
8280 Austin Avenue
Morton Grove, IL 60053
877-447-4768
Questions, problems, missing parts? Before returning to your retailer,
call our customer service department at 1-877-447-4768,
8:30 a.m.-4:30 p.m., CST, Monday-Friday. rinted in China

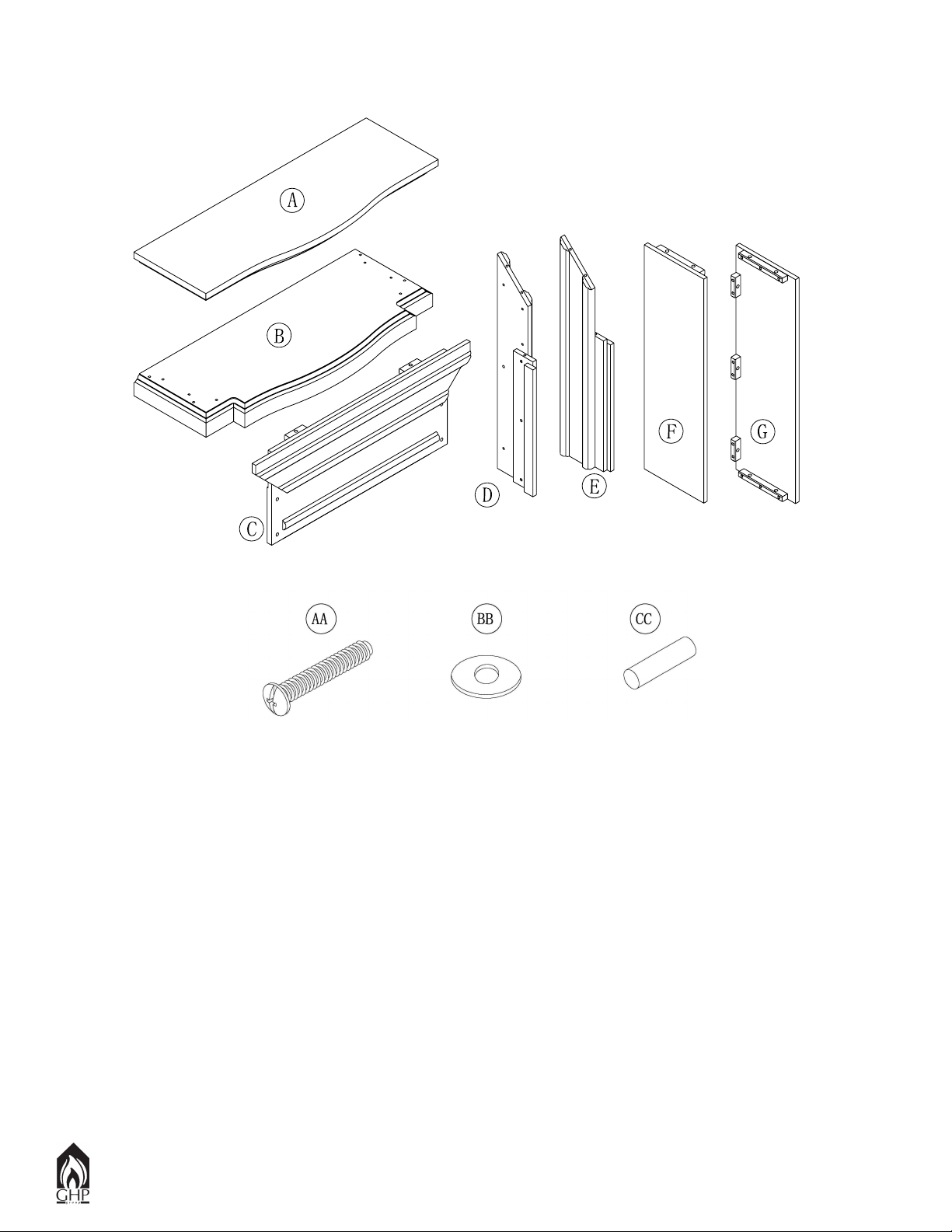

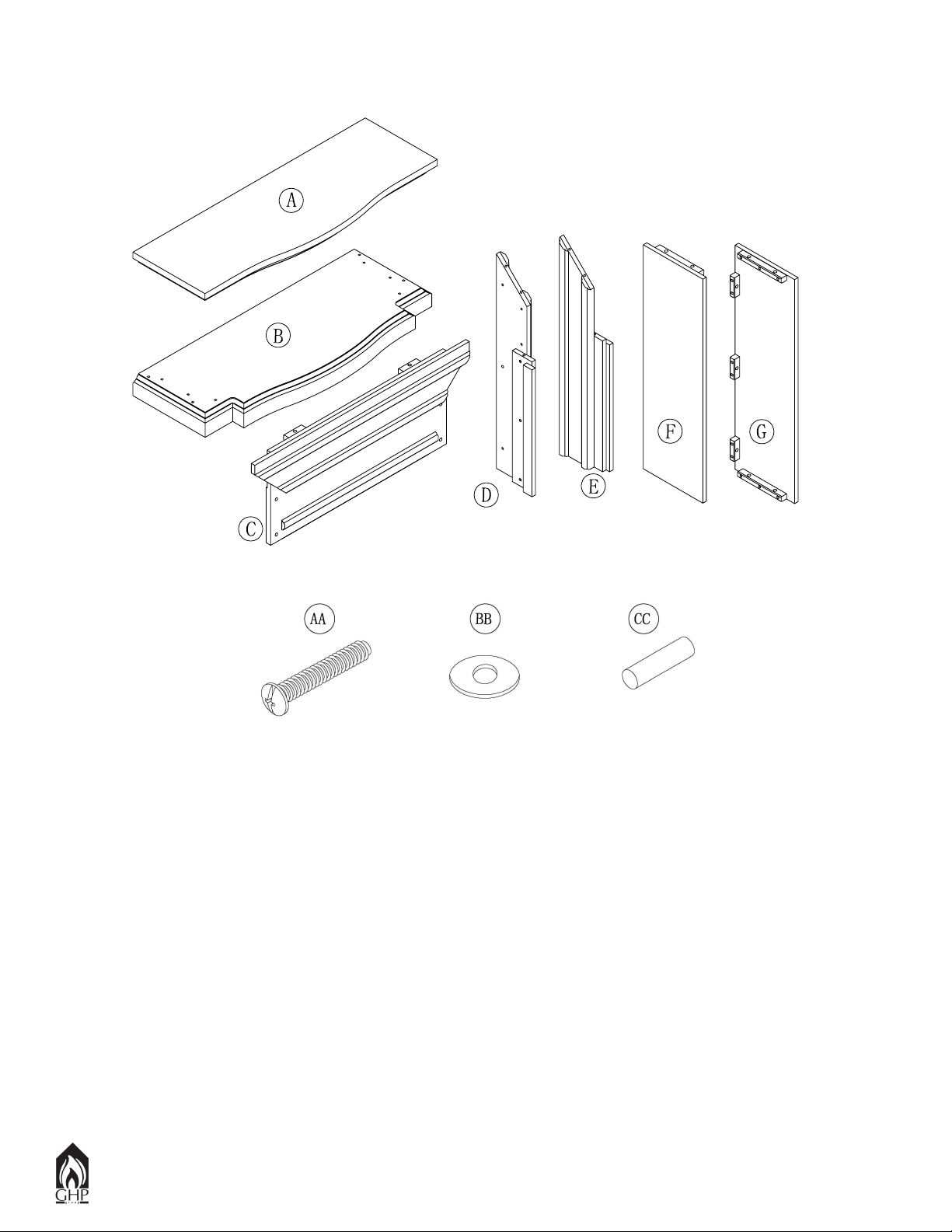

20-10-124

  " 
A Top anel 1 20-12-120
B Base 1 20-12-121
C Front anel 1 20-12-122
D Right ilaster 1 20-12-123
E Left ilaster 1 20-12-124
F Right Side anel 1 20-12-125
G Left Side anel 1 20-12-126
AA Bolt 20 20-09-076
BB Flat Washer 20 20-09-077
CC Wood Dowel 12 20-09-078


!


Step 2
Step 1
Step 3
Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 1).
If you are missing parts, please call GHP
customer ser ice at 1-877-447-4768.

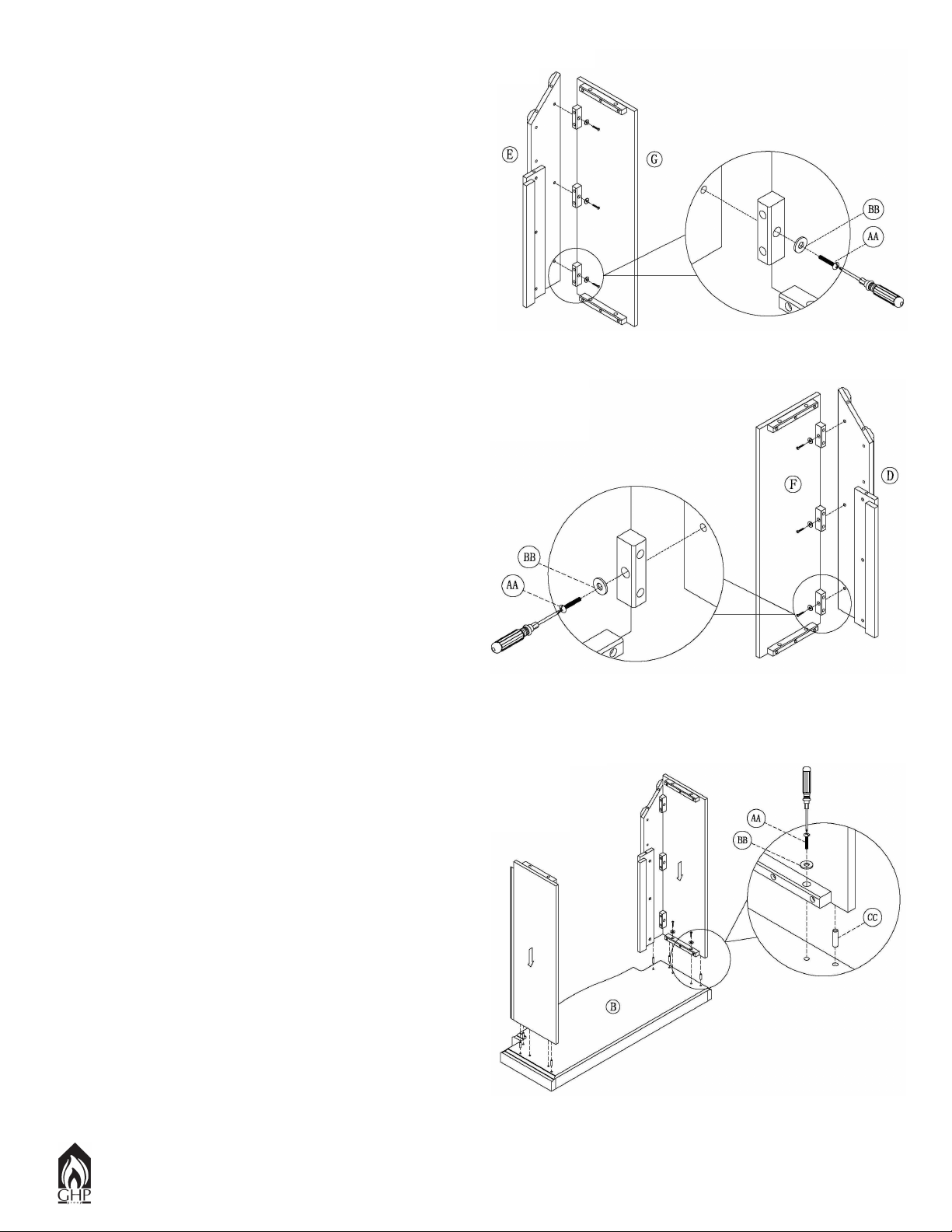

 Lay left pilaster (E) on a clean, non-abrasive
surface. Align left panel (G) with pre-drilled
holes in left pilaster (E). Insert 3 bolts (AA)
through flat washers (BB), through pre-drilled
holes in glue blocks of left panel (G), and into
pre-drilled holes in left pilaster (E). Tighten
securely with screwdriver.
 Lay right pilaster (D) on a clean, non-abrasive
surface. Align right panel (F) with pre-drilled
holes in right pilaster (D). Insert 3 bolts (AA)
through flat washers (BB), through pre-drilled
holes in glue blocks of right panel (F), and into
pre-drilled holes in right pilaster (D). Tighten
securely with screwdriver.
 Set bottom panel (B) upright and insert 3
wood dowels (CC) into pre-drilled holes in top
left side of base (B). Slip left side assembly
over wood dowels (CC) through pre-drilled
holes in bottom edge of left assembly. Make
sure both assembly is snug, then secure with
flat washers (BB) and bolts (AA) in pre-drilled
holes as illustrated. Tighten with screwdriver.
Repeat with right side assembly.


Step 4

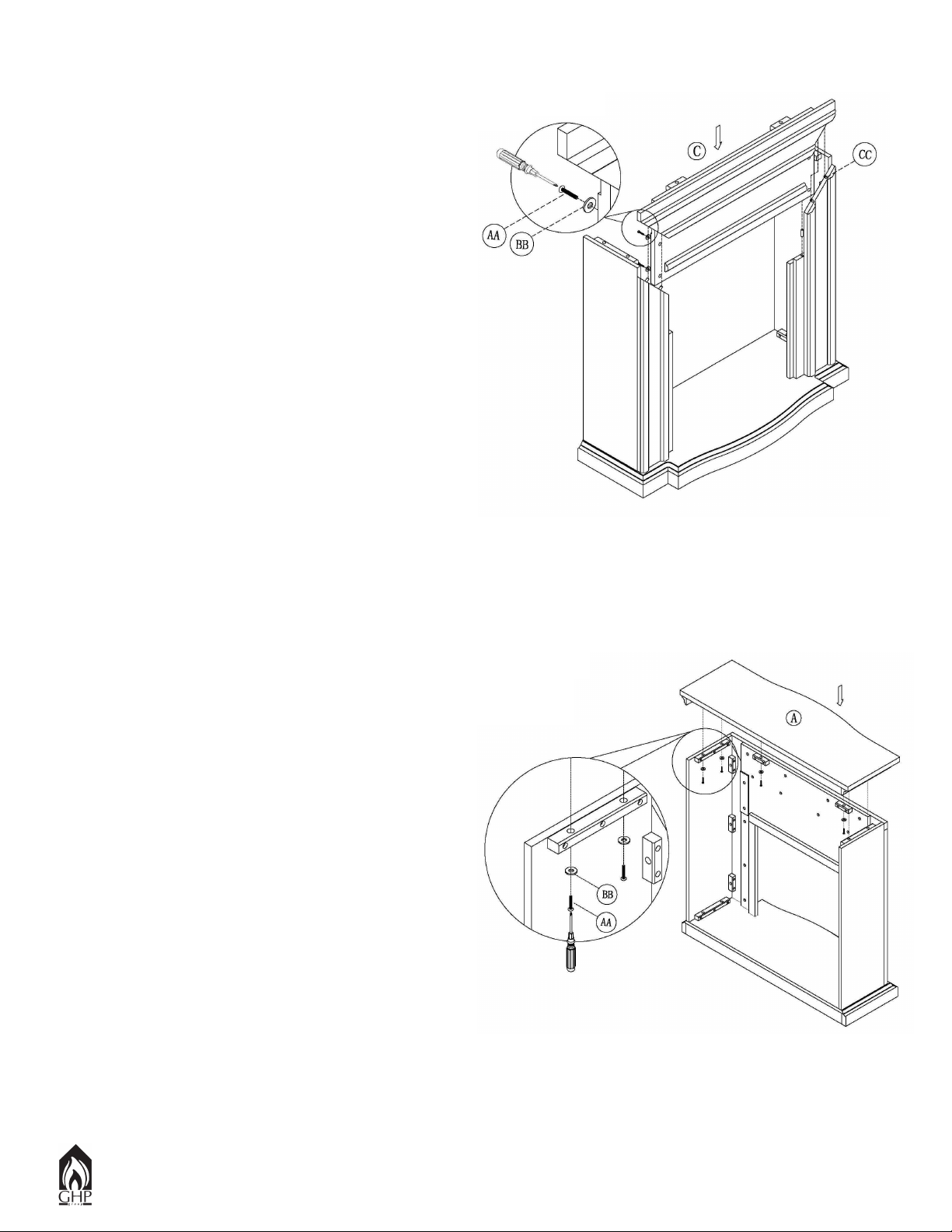

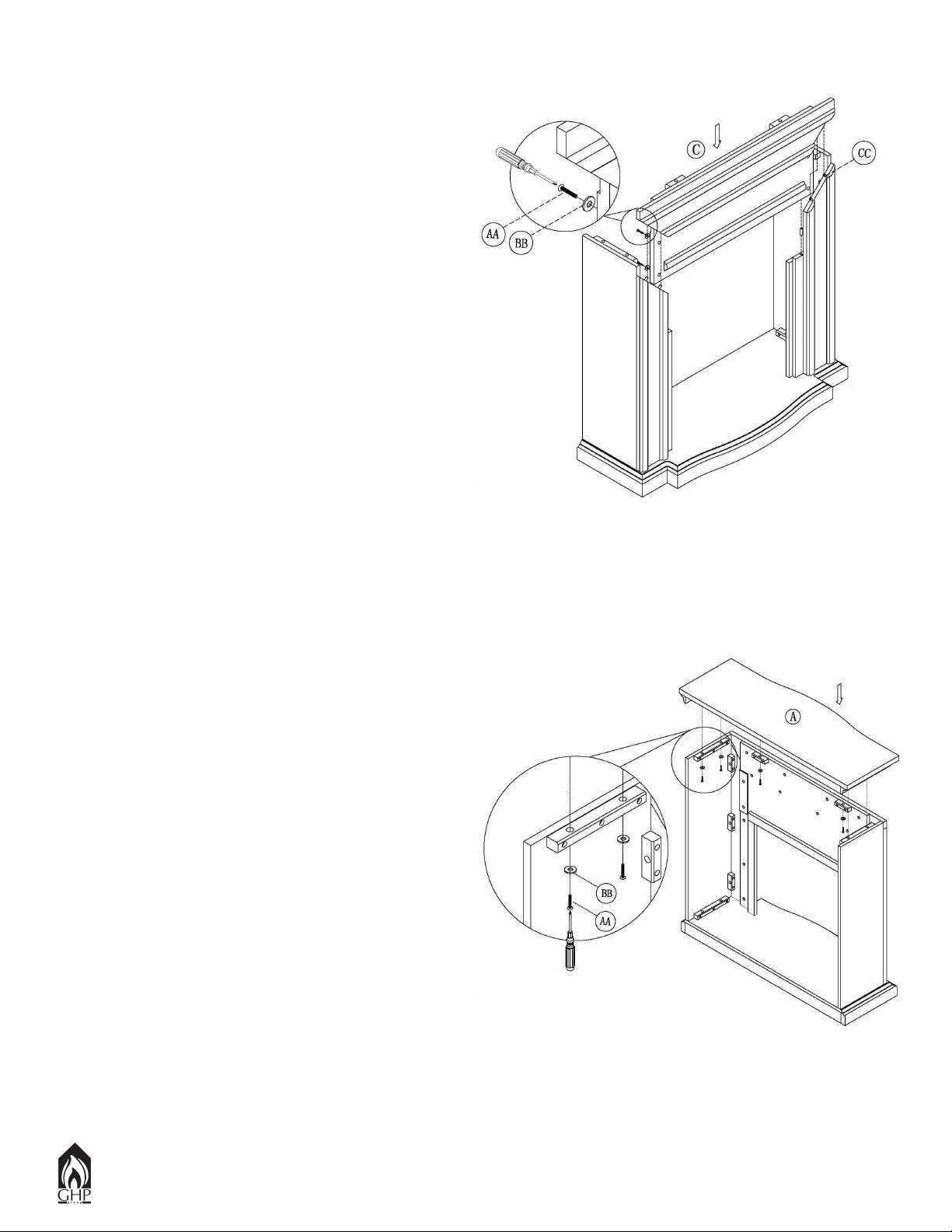

 Insert 6 wood dowels (CC) into pre-drilled
holes in edge of top and bottom trim on both
left and right assemblies. Slip front panel (C)
behind top trim on front pilasters and over
wood dowels (CC) as illustrated until it rests
snugly on lower trim. Insert 2 bolts (AA) through
flat washers (BB), through pre-drilled holes in
back left side of front panel (C), and into pre-
drilled holes in left assembly. Tighten with
screwdriver.
Insert 2 bolts (AA) through flat washers (BB),
through pre-drilled holes in back right side of
front panel (C), and into pre-drilled holes in
right assembly. Tighten with screwdriver.
 Set top panel (A) over assembly aligned with
pre-drilled holes along top edge of assembly.
From underneath top panel (A), insert flat
washers (BB) and bolts (AA) in pre-drilled holes
along top edge of assembly as shown. Tighten
with screwdriver.
Step 5


"!"
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or to obtain warranty
service, call 1-877-447-4768, Monday - Friday, 8:30 a.m. - 4:30 p.m. CST. This warranty does not
cover defects resulting from improper or abnormal use, misuse, accident, or alteration. Failure to fol-
low all instructions in the owner’s manual will also void this warranty. GH Group, Inc. will not be liable
for incidental or consequential damages. Some states do not allow the exclusion or limitation of inci-
dental or consequential damages, so the above limitation or exclusion of incidental or consequential
damages may not apply to you. This warranty gives you specific legal rights and you may also have
other rights which vary from state to state.
GH Group, Inc. • 8280 Austin Avenue • Morton Grove, IL 60053
5HWH4HU[LS

Warming Your Home. Warming Your Heart.raW imr gni oY ruo H emo e aW mra gni Yg ruoY Hr aeH trraW imr gni oY ruo H emo .e aW mra gni Yg ruoY Hr aeH .tr
$05($6'(+(/,0;((016.(63
&$-1621636018(3'(
04536&5,104'(105$*(
? 
8280 Austin Avenue
Morton Grove, IL 60053
877-447-4768
Des questions, des problèmes, des pièces manquantes? Avant de
communiquer avec votre détaillant, adressez-vous au service à la
clientèle au 877 447-4768, du lundi au vendredi de 8 h 30 à 16 h 30 (HNC). Imprimé en Chine

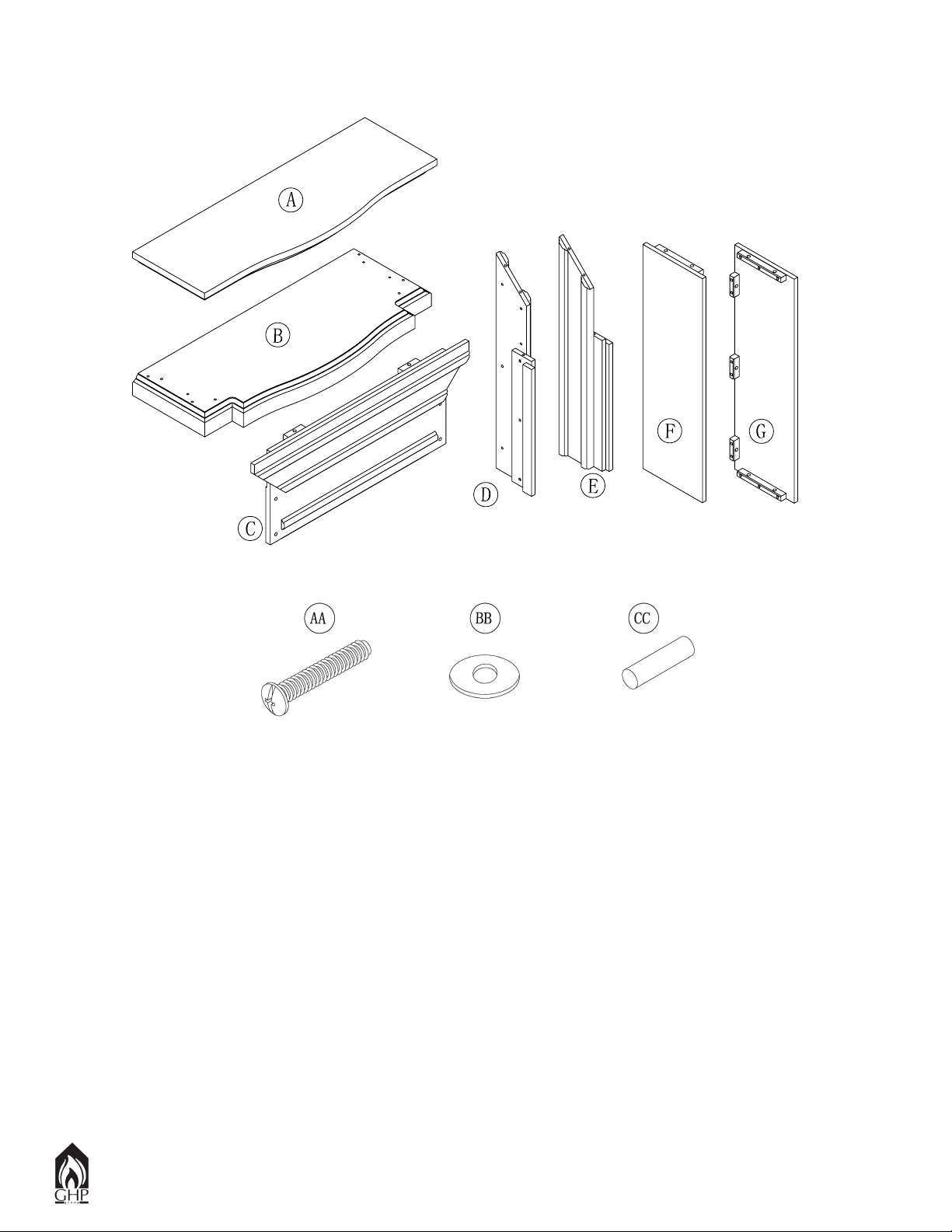

20-10-124

 
?  9 <?
A anneau supérieur 1 20-12-120
B Base 1 20-12-121
C anneau avant 1 20-12-122
D ilastre droit 1 20-12-123
E ilastre gauche 1 20-12-124
F anneau latéral droit 1 20-12-125
G anneau latéral gauche 1 20-12-126
AA Boulon 20 20-09-076
BB Rondelle plate 20 20-09-077
CC Goujon en Bois 12 20-09-078

 >


Pas No. 2
Pas No. 1
Pas No. 3
Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
page 1).
S'il y a des pièces manquantes, euillez
communiquer a ec le ser ice à la clientèle
de GHP au 1 877 447-4768.
 lacez le pilastre gauche (E) sur une surface
propre et non-abrasive. Alignez le panneau
gauche (G) avec les trous pré-percés du pilastre
gauche (E). Insérez 3 boulons (AA) à travers les
rondelles plates (BB), les trous pré-percés des
blocs collés du panneau gauche (G) et les trous
pré-percés du pilastre gauche (E). Serrez
fermement avec un tournevis.
 lacez le pilastre droit (D) sur une surface
propre et non-abrasive. Alignez le panneau droit
(F) avec les trous pré-percés du pilastre droit (D).
Insérez 3 boulons (AA) à travers les rondelles
plates (BB), les trous pré-percés des blocs collés
du panneau droit (F) et les trous pré-percés du
pilastre droit (D). Serrez fermement avec un
tournevis.
 lacez le panneau inférieur (B) en position
droite et insérez 3 goujons en bois (CC) dans les
trous pré-percés du côté gauche supérieur de la
base (B). Glissez le montage du côté gauche sur
les goujons en bois (CC) à travers les trous pré-
percés du bord inférieur du montage gauche.
Assurez-vous que les deux montages sont bien
ajustés, puis fixez-les avec les rondelles plates
(BB) et les boulons (AA) à travers les trous pré-
percés comme illustré. Serrez avec un tournevis.
Répétez ces instructions avec le montage du
côté droit.


Pas No. 4
 Insérez 6 goujons en bois (CC) dans les
trous pré-percés du bord des garnitures
supérieure et inférieure des montages droit et
gauche. Glissez le panneau frontal (C) derrière
la garniture supérieure des pilastres frontaux et
sur les goujons en bois (CC) comme illustré,
jusqu’à ce qu’il repose complètement sur la
garniture inférieure. Insérez 2 boulons (AA) à
travers les rondelles plates (BB), les trous pré-
percés sur le côté arrière gauche du panneau
frontal (C) et les trous pré-percés sur le montage
gauche. Serrez avec un tournevis.
Insérez 2 boulons (AA) à travers les rondelles
plates (BB), les trous pré-percés sur le côté
arrière droit du panneau frontal (C) et les trous
pré-percés sur le montage droit. Serrez avec
un tournevis.
 lacez le panneau supérieur (A) sur le
montage aligné avec les trous pré-percés
tout au long du bord supérieur du montage.
ar-dessous du panneau supérieur (A), insérez
les rondelles plates (BB) et les boulons (AA)
dans les trous pré-percés tout au long du bord
supérieur du montage comme illustré. Serrez
avec un tournevis.
Pas No. 5


$ %
,-*;,
9> 
Si pendant un an à partir de la date d'achat originelle cet article ne fonctionne pas du fait d'un défaut de
matériau ou de façon, nous le remplacerons ou le réparerons, à notre choix, gratuitement. our commander
des pièces ou pour faire jouer la garantie, appelez le 1-877-447-4768, Lundi-Vendredi, 8 h 30 – 16 h 30
CST. Cette garantie ne couvre pas les défauts provenant d’une utilisation incorrecte ou anormale, de
mésusage, d’un accident ou d’une altération. Ne pas suivre toutes les instructions du manuel du propriétaire
annule aussi la garantie. Le Groupe GH ne sera pas responsable des dommages accessoires et indirects.
Certains États ne permettent pas l’exclusion ou la limitation des dommages accessoires ou indirects. Les
limites ou exclusions ci-dessus peuvent donc ne pas s’appliquer à vous. Cette garantie vous octroie des
droits légaux spécifiques et vous pouvez aussi posséder d’autres droits qui varient d’État à État.
GH Group, Inc. • 8280 Austin Avenue • Morton Grove, IL 60053

Warming Your Home. Warming Your Heart.raW imr gni oY ruo H emo e aW mra gni Yg ruoY Hr aeH trraW imr gni oY ruo H emo .e aW mra gni Yg ruoY Hr aeH .tr
$051$1%$2$3$+,/(0($'(=
04536&&,10(4'(04$/%.$-(
 
8280 Austin Avenue
Morton Grove, IL 60053
877-447-4768
¿ reguntas, problemas, piezas faltantes? Antes de volver a la tienda,
llame a nuestro Departamento de Servicio al Cliente al 1-877-447-4768,
de 8:30 a.m. a 4:30 p.m. hora central estándar, de lunes a viernes. Empreso en China
20-10-124

# A  #
A anel superior 1 20-12-120
B Base 1 20-12-121
C anel frontal 1 20-12-122
D ilar derecho 1 20-12-123
E ilar izquierdo 1 20-12-124
F anel lateral izquierdo 1 20-12-125
G anel lateral derecho 1 20-12-126
AA erno 20 20-09-076
BB Arandela 20 20-09-077
CC Espiga 12 20-09-078

 
  


Paso 2
Paso 1
Paso 3
Retire cuidadosamente todas las piezas del
empaque y asegúrese de que tiene todas las
piezas de la lista (refiérase a la lista de piezas
en la página 1).
Si le hacen falta piezas, por favor llame al
servicio al cliente de GHP al teléfono 1-877-
447-4768.
 Acueste la pilastra izquierda (E) sobre una
superficie limpia y no abrasiva. Alinie el panel
izquierdo (G) con los huecos pre-perforados en
la pilastra izquierda (E). Inserte 3 tornillos (AA)
a través de las arandelas planas (BB), de los
huecos pre-perforados en los bloques de goma
del panel izquierdo (G) y de los huecos pre-
perforados en la pilastra izquierda (E). Apriételos
de forma segura con un destornillador.
 Acueste la pilastra derecha (D) sobre una
superficie limpia y no abrasiva. Alinie el panel
derecho (F) con los huecos pre-perforados en
la pilastra derecha (D). Inserte 3 tornillos (AA)
a través de las arandelas planas (BB), de los
huecos pre-perforados en los bloques de goma
del panel derecho (F) y de los huecos pre-
perforados en la pilastra derecha (D). Apriételos
de forma segura con un destornillador.
 Coloque el panel inferior (B) en posición
vertical e inserte 3 espigos de madera (CC)
dentro de los huecos pre-perforados en la parte
superior izquierda de la base (B). Deslice el
ensamble izquierdo sobre los espigos de madera
(CC) a través de los huecos pre-perforados en el
borde inferior del ensamble izquierdo. Cerciórese
de que ambos ensambles están ajustados; luego
asegúrelos con arandelas planas (BB) y con
tornillos (AA) dentro los huecos pre-perforados
como se ilustra. Apriételos con un destornillador.
Haga lo mismo con el ensamble del lado
derecho.


Paso 4
 Inserte 6 espigos de madera (CC) dentro los
huecos pre-perforados en el filo de los bordes
superior e inferior de los ensambles izquierdo y
derecho. Deslice el panel frontal (C) detrás del
borde superior sobre las pilastras frontales y
los espigos de madera (CC) como se ilustra,
hasta que descanse ajustadamente sobre el
borde inferior. Inserte 2 tornillos (AA) a través
de las arandelas planas (BB), de los huecos
pre-perforados en el lado posterior izquierdo
del panel frontal (C) y de los huecos pre-
perforados en el ensamble izquierdo. Apriételos
con destornillador.
Inserte 2 tornillos (AA) a través de las arandelas
planas (BB), de los huecos pre-perforados en
el lado posterior derecho del panel frontal (C) y
de los huecos pre-perforados en el ensamble
derecho. Apriételos con destornillador.
 Coloque el panel superior (A) sobre el
ensamble alineado con los huecos pre-
perforados a lo largo del filo superior del
ensamble. Desde debajo del panel superior (A)
inserte arandelas planas (BB) y tornillos (AA)
en los huecos pre-perforados a lo largo del filo
superior del ensamble como se muestra.
Apriételos con destornillador.
Paso 5


:@
Si durante el primer año desde la compra original este producto falla debido a un defecto en el material
o su fabricación,se lo repararemos o reemplazaremos, a nuestra opcion, libre de cargo. ara pedir las
partes u obtener el servicio de garantía, llame al 1-877-447-4768, de Lunes a Viernes de 8:30am-4:30pm
CST. Esta garantía no cubre los defectos que sean resultado de un uso incorrecto o anormal, abuso, mal
uso, accidente o alteración El hecho de no seguir al pie de la letra todas las instrucciones del manual del
propietario anula también la presente garantía. El grupo GH INC no se hará responsable de daños
adicionales o resultantes. Algunos estados no permiten la exclusion o limitacion de daños adicionales
o resultantes, asi que dicha limitacion puede que no sea aplicable a su caso. La presente garantía le
proporciona derechos legales y especificos y usted puede tener también otros derechos según el estado
en el que habit.
GH Group, Inc. • 8280 Austin Avenue • Morton Grove, IL 60053
&
3DQHOODWHUDOL]TXLHUGR
'
(
5RXQG+HDG6FUHZ
