PLG MICRO SPOT User manual

MICRO SPOT
MANUALE D’USO | USER MANUAL
OUTDOOR - INOX SPOTLIGHTS
50gr

2
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
MICRO SPOT
MANUALE D’USO USER MANUAL
ATTENZIONE |WARNING

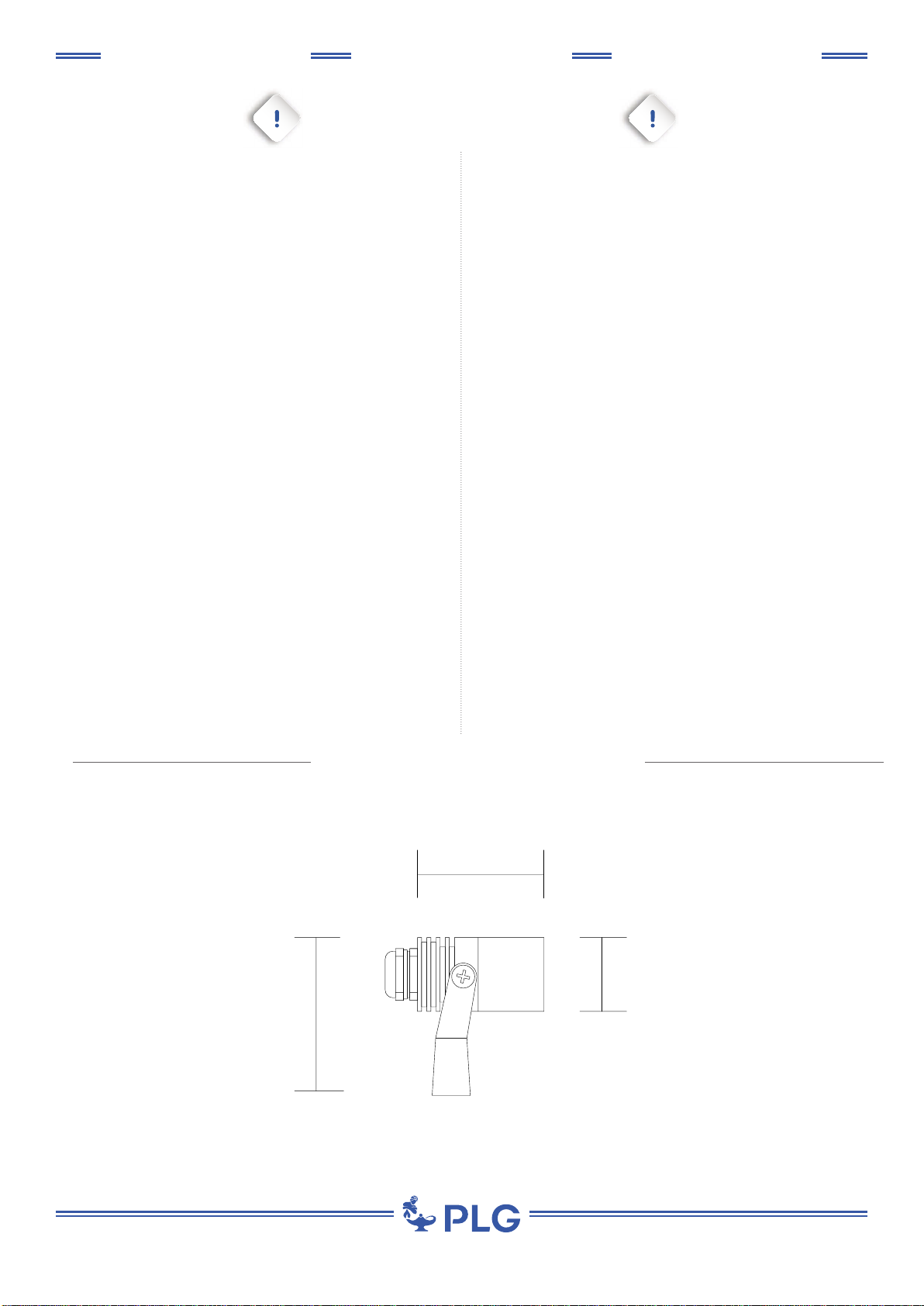

DIMENSIONI |DIMENSIONS
Sovratensioni provenienti dalla rete elettrica di alimentazione
dell’impianto/apparecchi o di origine elettrostatica (ESD)
provenienti dall’ambiente , possono danneggiare in maniera
irreversibile gli apparecchi a LED. Si consiglia quindi
l’installazionediundispositivodiprotezionedallesovratensioni
sull’impianto elettrico che attenua l’intensità di questi fenomeni
Overvoltages from the power supply of the system / devices
or of electrostatic origin (ESD) from the environment, can
irreversibly damage the LED luminaires. It is therefore
advisable to install a protective device against overvoltages on
the electrical system which attenuates the intensity of these
phenomena
• •
Tenere lontano da sostanze chimiche aggressive• Keep away from aggressive agents•
Il sistema di connessione deve avere un grado di protezione
IP uguale o superiore al grado di protezione IP del prodotto
•The connection system must be equal to or greater than the IP
rating of the spotlights.
•
•Prima di procedere alla installazione o alla manutenzione del
presente dispositivo è necessario disattivare sempre l’energia
elettrica;
•Before proceeding with the installation or maintenance of this
device, you must always turn o the electricity;
La ditta Professional Lighting Genius declina ogni
responsabilità per danni causati da un proprio prodotto
montato in modo non conforme alle istruzioni.
•The company Professional Lighting Genius assumes no
responsability for damages caused by its own product installed
not in accordance to instructions.
•
La ditta Professional Lighting Genius declina ogni
responsabilità qualora l’installazione non avvenga secondo le
norme vigenti;
•The company Professional Lighting Genius disclaims any
liability if the installation is not done according to applicable
regulations;
•
In nessun caso l’apparecchio deve essere ricoperto da
materiali termoisolanti o simili;
•Under no circumstance must this product be covered•
Modiche o manomissioni del prodotto possono rendere
l’apparecchio pericoloso e annullano ogni condizione di
garanzia;
•Modications or tampering of the product can make the device
dangerous and will invalidate any warranty condition;
•
Tutte le operazioni di installazione o di manutenzione devono
essere e󰀨ettuate da personale tecnico specializzato;
•All installation or maintenance must be performed by qualied
personnel;
•
L’impianto va alimentato solo dopo il collegamento;• The plant should be operated only after connecting;•
Leggere e conservare le seguenti istruzioni Read and store following instructions
31
18
38
31
38
18

3Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com

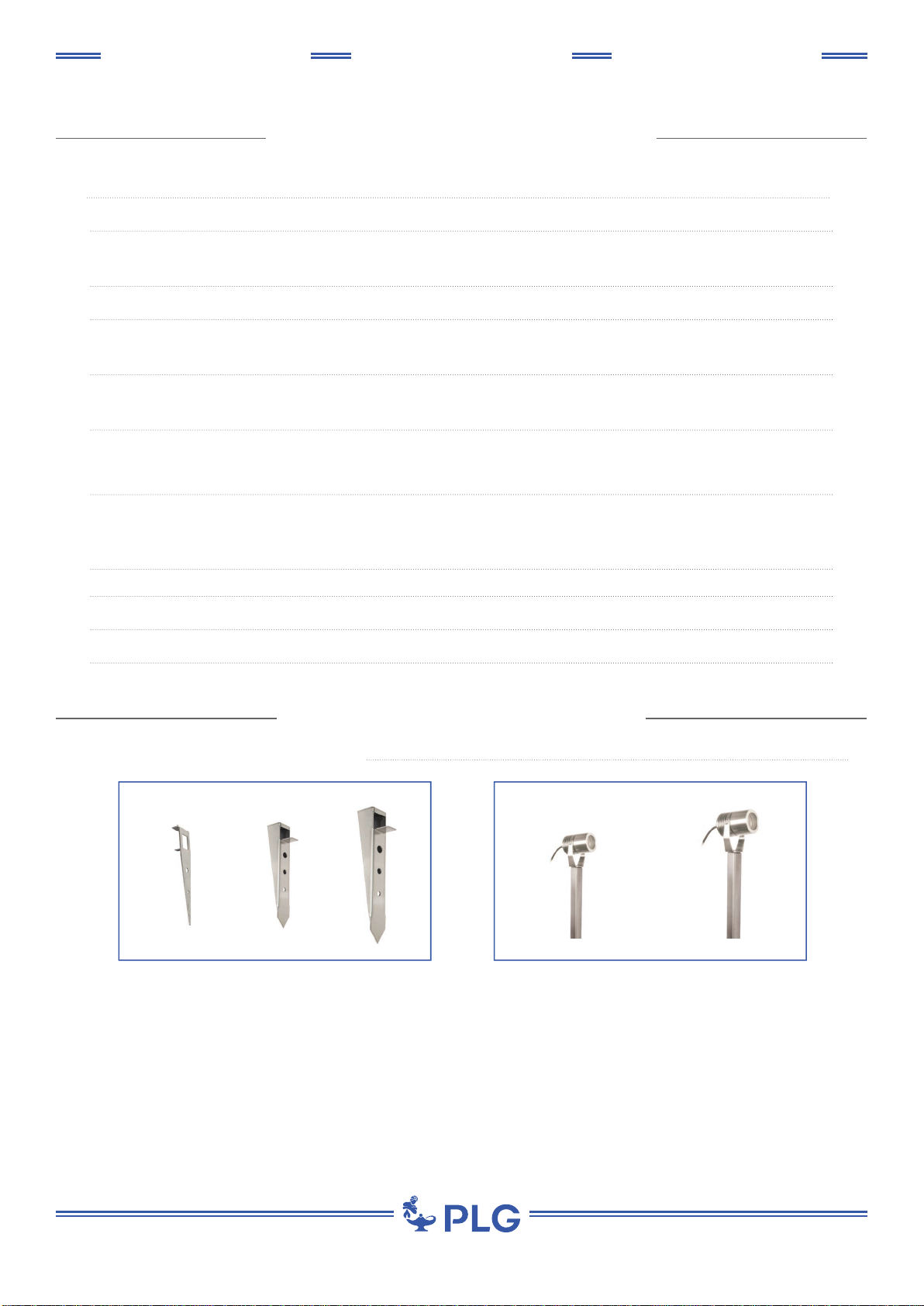

DATI TECNICI | TECHNICAL DATA
ACCESSORI | ACCESSORIES
MICRO SPOT
MANUALE D’USO USER MANUAL
1 power LED NUMERO DI LED / LED QUANTITY :
70 - 80 - 90 - >90 INDICE RESA CROMATICA / CRI :
20° , 35° , 50° , 20x45° , Diff.
OTTICHE DISPONIBILI
AVAILABLE OPTICS :
-20°C +40°C
TEMPERATURA DI UTILIZZO
WORKING TEMPERATURE :
III CLASSE / CLASS :
50g PESO / WEIGHT :
IP67 GRADO DI PROTEZIONE IP / IP RATE :
Non incluso / Not included
ALIMENTATORE / DRIVER :
COLORE DEL LED (K)
LED COLOUR (K) :5500 - 4000 - 3000 - 3000 CRI 90 - 2700 - AMBER - RED - GREEN - BLUE
InoxAISI 316L
MATERIALE E FINITURA
MATERIAL AND FINISH :
POTENZA MASSIMA / POWER MAX :
1W - 350mA
INSTALLAZIONE - INSTALLATION
PICCHETTI INOX / INOX STAKES
CODE : PI001 - PI002 - PI003 CODE : PI004 - PI005
ESTENSIONI / EXTENSIONS
1 -Applique
2 - Su Picchetto / On Stake
FISSAGGIO / FIXING :

4
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
ATTENZIONE
I singoli faretti LED vanno collegati in serie,
rispettando la polarità.
Alimentare l’impianto solo dopo il collegamento di
tutti i faretti.
WARNING
LED lights must be connected in series,
respecting polarities.
The system must be fed only after all the spots
have been connected.
L
N
GND
+
-
+
-
+
-
+
-

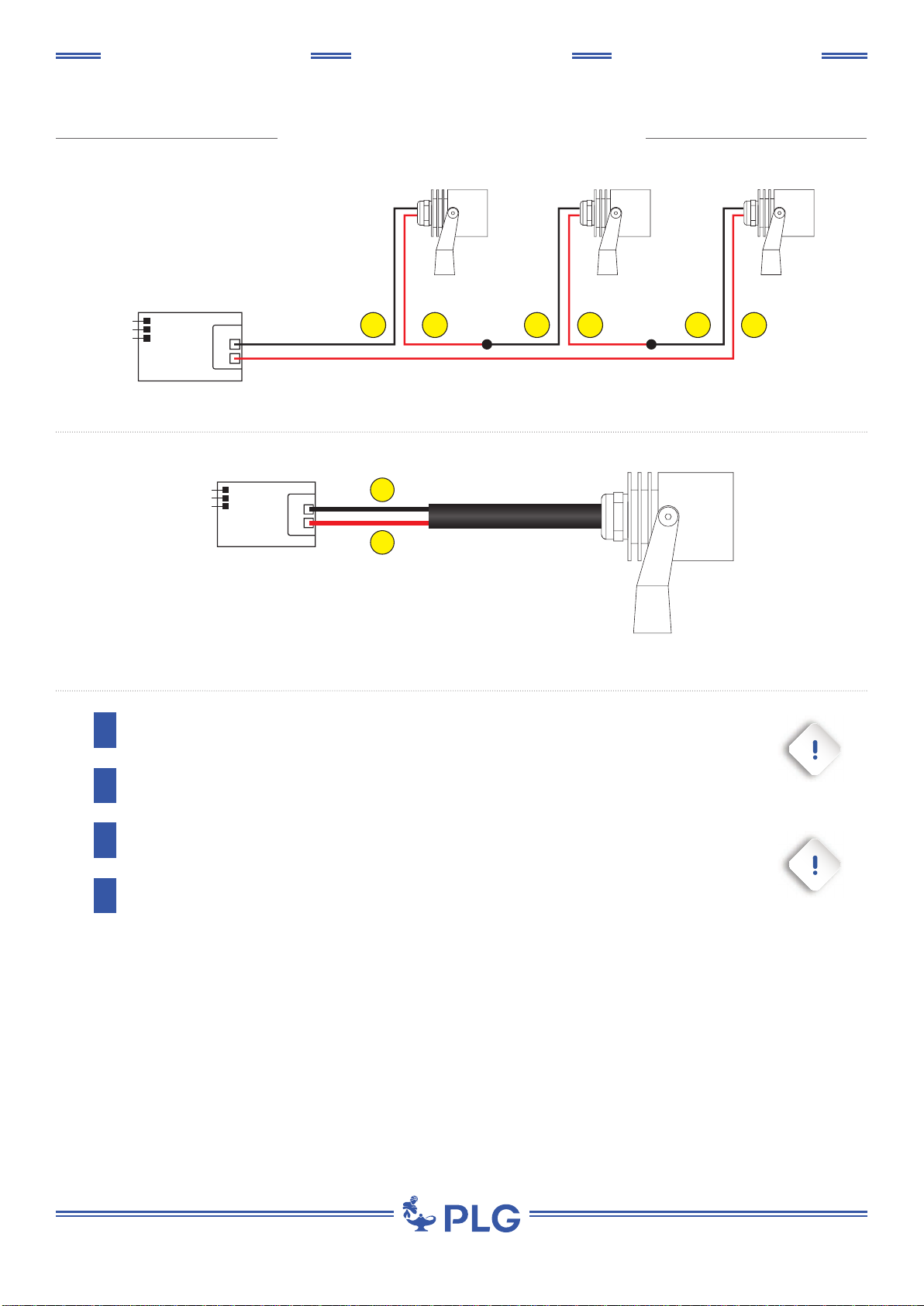

Schema di connessione in serie per versione 350mA - Connection diagram for 350mA version
L
N
GND
+
-
+
-
Schema di collegamento diretto all’alimentatore / Direct connection diagram to power supply
CONNESSIONI | CONNECTIONS
1Realizzare il cablaggio in assenza di tensione di rete.
Make the wiring in complete absence of line voltage.
2Collegare l’apparecchio all’alimentatore.
Connect the device to the driver.
3Collegare il driver alla rete.
Connect the driver to the electric network.
4Porre la rete sotto tensione.
Energize the network.
MICRO SPOT
MANUALE D’USO USER MANUAL

5Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com

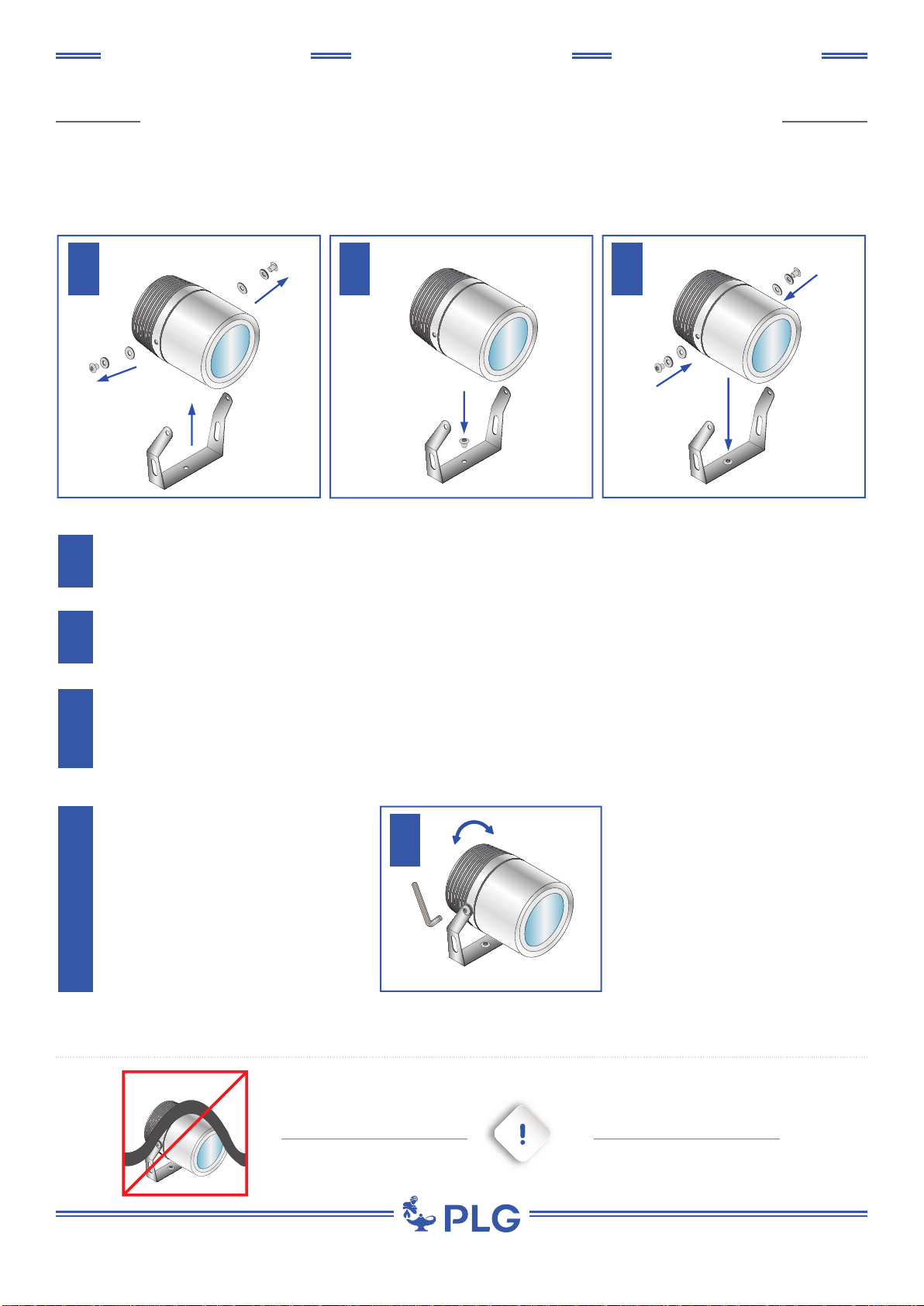

ISTRUZIONI DI MONTAGGIO | ASSEMBLY INSTRUCTIONS
MICRO SPOT
MANUALE D’USO USER MANUAL
Rimuovere il faretto dalla sta󰀨a, svitando le due viti di supporto e rimuovendo le rondelle
Bloccare la sta󰀨a sulla supercie utilizzando un dispositivo di ssaggio idoneo
Remove the spot from the bracket, unscrewing the screws and removing the washers
Fix the bracket to the surface using an approprate device
1
2
1 2 3
4
|
1 - FISSAGGIO AD APPLIQUE 1 - APPLIQUES FIXING SYSTEM
Never connect or disconnect the xture when the
driver is energized.
Non collegare o scollegare l’apparecchio con
l’alimentatore sotto tensione.
ATTENZIONE - WARNING
Do not cover the device
Non coprire l’apparecchio.
ATTENZIONE - WARNING
Micro Spot può essere montato sia a soffitto
che a parete o pavimento. È possibile cambiare
l’orientamento del fascio luminoso allentando le
viti laterali.
Micro Spot can be installed either on the ceiling,
wall or on the oor. You can change the light
beam direction loosening the lateral screws.
4
Avvitare il faretto alla staffa, inserendo le rondelle tra staffa e corpo. Eseguire il cablaggio elettrico avendo cura di sigillare i cavi
con mezzi adeguati a garantire una tenuta IP67
Screw the spot to the bracket, placing the washers between body and bracket. Make the electrical wiring taking care to seal the
cables with devices suitable for an IP67 rating protection.
3

6
Professional Lighting Genius s.r.l - Ex Strada Statale 96, NC - 70020 Toritto (Ba) - Phone: [phone] - [email protected] - www.plgenius.com
1
ISTRUZIONI DI MONTAGGIO | ASSEMBLY INSTRUCTIONS
MICRO SPOT
MANUALE D’USO USER MANUAL
Rimuovere il faretto dalla sta󰀨a, svitando le due viti di
supporto e rimuovendo le rondelle
Fissare la sta󰀨a sul picchetto utilizzando vite e dado in dotazione
Piantare il picchetto nel terreno.
Remove the spot from the bracket, unscrewing the
screws and removing the washers
Fix the bracket to the stake using the provided screw and nut
Insert the stake into the ground
2
3
2 3 4
|
1 - FISSAGGIO SU PICCHETTO 1 - FIXING ON STAKE
1
Never connect or disconnect the xture when the
driver is energized.
Non collegare o scollegare l’apparecchio con
l’alimentatore sotto tensione.
ATTENZIONE - WARNING
Do not cover the device
Non coprire l’apparecchio.
ATTENZIONE - WARNING
5
Avvitare il faretto alla staffa, inserendo le rondelle tra staffa e corpo.
Eseguire il cablaggio elettrico avendo cura di sigillare i cavi con mezzi adeguati a garantire una tenuta IP67
Screw the spot to the bracket, placing the washers between body and bracket.
Make the electrical wiring taking care to seal the cables with devices suitable for an IP67 rating protection.
4
È possibile cambiare l’orientamento del fascio luminoso allentando
le viti laterali.
You can change the light beam direction loosening the lateral
screws.
5
