PNI GreenHouse H01 User manual

Photovoltaic solar system
PNI GreenHouse H01
Manual de utilizare
User manual
Sistem solar fotovoltaic

1
Va rugam sa cititi cu atentie acest manual inainte de utilizarea produsului.
Kit-ul solar reprezinta un sistem de alimentare pe baza de energie solara.
Acesta poate fi utilizat pentru alimentarea echipamentelor electronice de mici dimensiuni
cum ar fi: becurile LED, telefoane mobile, electronice auto si altele.
Caracteristici:
ŸIesiri alimentare 12V (maxim 30W) si USB 5V/1A
ŸIndicator LED nivel incarcare baterie, stare incarcare baterie si sarcina
ŸCircuite de protectie inversare polaritate sau inversare conexiuni, supraincarcare si
suprasarcina
ŸProtectie in caz de baterie descarcata complet
ŸRadio FM si MP3 player incorporat
ŸRedare fisiere audio de pe card SD sau memorie USB
ŸBaterie reincarcabila inclusa de 7Ah/12V
Atentionari de siguranta
ŸNu utilizati produsul in zone cu temperaturi ridicate, risc de incendiu sau explozie
ŸProdusul suporta o sarcina maxima de 30W, va rugam verificati consumul
electronicelor pe care doriti sa le alimentati inainte de a le conecta la dispozitiv
Continutul pachetului:
ŸUnitate de incarcare
ŸPanou solar (cablu 6m lungime)
Ÿ2 becuri LED (cablu alimentare 4m lungime)
ŸCablu multifuntional pentru incarcare/alimentare electronice (telefon, tableta etc.)
RO
1. Introducere
2. Descriere unitate de incarcare
1. Indicator stare incarcare baterie
2. Indicator sarcina
3. Indicator nivel incarcare baterie
4. Iesiri 12V
5. Iesire USB 5V/1A
6. Siguranta alimentare (indepartati-o daca
nu utilizati dispozitivul pentru mult timp)
7. Buton pornire/oprire
8. Intrare panou solar

2
9. Antena radio
10. Ecran
11. Slot card SD
12. Buton pornire/oprire radio/MP3 player
13. Buton selectare fisier anterior
/ crestere volum
14. Intrare USB
15. Difuzor
16. Intrare audio
17. Buton selectare mod redare audio
(USB / card SD / AUX / FM )
18. Buton selectare fisier urmator
/ crestere volum
19. Buton redare / pauza
3. Instalare
ŸDesfaceti cutia produsului si
v e r i fi c a t i c a a v e t i t o a t e
componentele sistemului
ŸMontati panoul solar afara in
lumina soarelui
ŸAjustati pozitia panoului astfel
incat acesta sa faca un unghi
de 30 grade cu solul
ŸConectati panoul solar la unitatea de incarcare
ŸIntroduceti siguranta de alimentare in slotul dedicat
ŸDaca lumina solara este suficienta LED-ul de incarcare se va aprinde indicand
incarcarea bateriei
ŸDaca tensiunea bateriei este mai mare de 14V indicatorul de capacitate baterie va
clipi pentru a indica faptul ca bateria este plina (daca este prima data cand untilizati
sistemul sau nu l-ati mai utilizat de mult timp va recomandam sa incarcati bateria
pentru cel putin 10 ore inainte de utilizare)
ŸPorniti unitatea de incarcare de la butonul de pornire/oprire
ŸConectati becurile LED sau alte dispozitive electronice in porturile corespunzatoare
pentru a le alimenta
ŸPorniti functia de redare muzica prin radio FM sau MP3 player-ul incorporat
ŸPentru e evita descarcarea bateriei opriti unitatea de incarcare daca nu mai aveti
nevoie de ea
ŸCablurile din pachet au fost gandite special pentru tipul de utilizare indicat. Nu
incercati sa le prelungiti sau sa le inlocuiti. Daca cele din pachet s-au deteriorat si este
necesara inlocuirea lor aveti grija sa utilizati cablu de cel putin 0.5mmp pentru panoul
solar si cel putin 0.3mmp pentru becurile LED. De asemenea aveti mare grija la
conexiunea cablurilor sa nu inversati polaritatea.
RO

3
4. Indicatoare LED
Indicator stare
incarcare baterie
Indicator
sarcina
Indicator nivel
incarcare baterie
Aprins
Clipeste
Stins
Indicator Stare Functie
Bateria se incarca
Bateria este incarcata complet iar sistemul
poate fi utilizat pentru alimentarea electronicelor
dorite
Bateria este descarcata sau unitatea de
incarcare nu este conectata la panoul solar
Exista consumatori in sistem
Sistemul este suprasolicitat, eliminati din
consumatori
Nu exista consumatori in sistem
Tensiune baterie mai mare de 13V
Tensiune baterie mai mica de 12.6V
Tensiune baterie mai mare de 12.6V
Tensiune baterie mai mica de 12.4V
Tensiune baterie mai mare de 12.4V
Tensiune baterie mai mica de 12.0V
Tensiune baterie mai mare de 12.0V
Tensiune baterie mai mica de 11.5V
Tensiune baterie mai mare de 11.5V
Tensiune baterie mai mica de 11V iar sistemul va
intra in mod de protectie pentru subtensiune
Unitatea de incarcare este oprita sau tensiunea
bateriei este mai mica de 10.5V si va intra in mod
standby
Aprins
Clipeste
Stins
100%
80%
60%
40%
20%
Aprins
Stins
Aprins
Stins
Aprins
Stins
Aprins
Stins
Aprins
Clipeste
Stins
RO
5. Indicatii de utilizare
ŸUnitatea de incarcare poate fi utilizata doar la interior. Nu o expuneti luminii directe a
soarelui pentru o perioada indelungata de timp si tineti-o departe de umezeala. Daca
unitatea se uda din greseala opriti-o complet si lasati-o sa se usuce inainte de a o
utiliza din nou.
ŸDaca nu utilizati sistemul prea des va recomandam sa nu il lasati pornit si sa incarcati
bateria complet cel putin o data pe luna pentru a nu ii diminua durata de viata.
ŸCapacitatea bateriei este de 7Ah. Pentru a pastra durata de viata a bateriei curentul
de incarcare si descarcare nu trebuie sa depaseasca 1/5 din capacitatea bateriei
ŸEvitati tinerea bateriei descarcate pentru o perioada lunga de timp pentru a pastra
capacitatea si durata de viata a acesteia.

4
RO
6. Probleme si solutii
Problema:
ŸIndicatorul de incarcare este
stins
ŸNu exista tensiune pe iesire
sau indicatorul de sarcina
este stins
ŸNu exista tensiune pe iesire
iar indicatorul de nivel baterie
clipeste
ŸNu exista tensiune pe iesire
iar indicatorul de sarcina
clipeste
ŸNu exista tensiune pe iesire si
toate indicatoarele sunt
stinse
ŸF u n c t i a r a d i o n u e s t e
disponibila
ŸUnitarea de incarcare nu
raspunde la nici o actiune
Cauze si solutii:
ŸVerificati daca panoul solar este indreptat catre
soare sau daca bateria este plina
ŸVerificati conexiunea cablurilor sa fie corecta
ŸVerificati daca bateria nu este descarcata
(indicator capacitate baterie sub 20%)
ŸVerificati daca unitatea de incarcare nu este oprita
ŸBateria este descarcata, va rugam sa asteptati
incarcarea acesteia inainte de utilizare
ŸSistemul este suprasolicitat: opriti sistemul,
indepartati consumatorii si asteptati 2 minute
inainte de reutilizare
ŸSistemul este oprit sau bateria este complet
descarcata
ŸVerificati daca butonul de pornire/oprire
radio/MP3 player este pe pozitia ON si ca ati
selectat modul corect de functionare
ŸDati o cautare a posturilor radio si apoi salvati-le
ŸVerificati daca lipseste sau daca nu este arsa una
din sigurantele fuzibile
7. Specificatii tehnice
Panou solar
Unitate de incarcare
Acumulator
Timp de incarcare
Tensiune incarcare acumulator
Curent maxim incarcare acumulator
Iesire USB
Iesire DC
Radio FM
Redare fisiere audio
Difuzor incorporat
Autonomie acumulator
Temperatura de utilizare
Bec LED
: 18V / 10W
: 12V / 7Ah
: aprox. 7 ore
: de la panou solar: ≤ 25V / intrare DC:15-16V
: 2A
: 2 x 5V / 1A, pentru incarcare electronice mici
: 3 x 12V / maxim 3A (putere maxima 30W)
: Da, 88 - 108 MHz
: Da, format MP3 de pe card SD sau USB
: 3W / 4 Ω
: pana la 12 ore cu doua becuri de 3W
: -25 ~ 60 °C
: 2 x 3W / 12V, soclu E27

5
Please read this user manual carefully before using the product.
The product is a solar power system that you can use to power small electronics
such as: LED lamps, mobile phones, auto electronics and others.
Features:
Ÿ3 x 12V outputs (30W max) and 2 x USB 5V/1A outputs
ŸLED indicators for battery charge level, charging status and load
ŸProtection circuits for reverse connection, overcharge and overload
ŸProtection in case of full battery discharge
ŸFM radio and MP3 player
ŸSD card and USB inputs
Ÿ7Ah/12V battery included
Safety notice
ŸDo not use the product in areas with high themperatures, fire or explosion hazard
ŸThe product supports a maximum load of 30W, please check the consumption of the
electronics you want to power before connecting them to the charge unit.
Package content:
ŸCharge unit
ŸSolar panel ( 6m cable)
Ÿ2 x LED lamps (4m cables)
ŸMultifunctional cable for small electronics (mobile phone, tablet etc.)
EN
1. Introduction

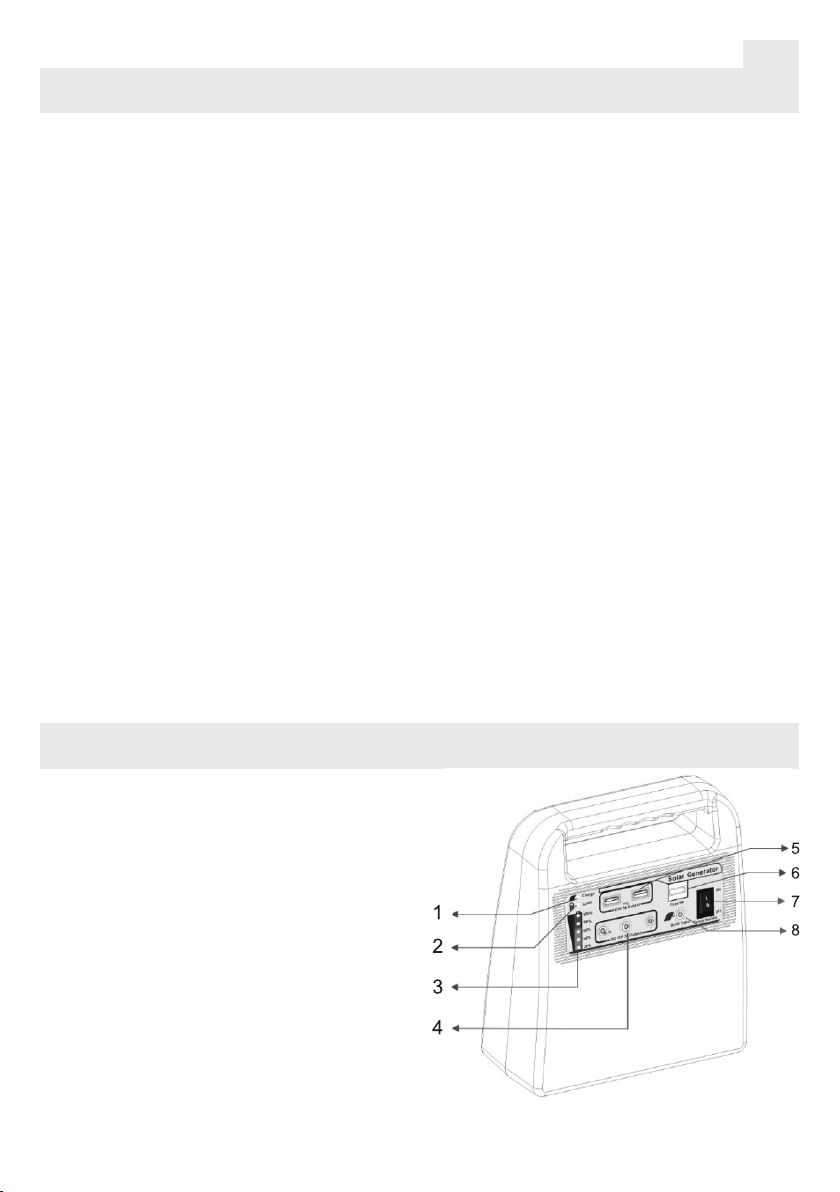

2. charge unit description
1. Battery charging status indicator
2. Load indicator
3. Battery charge level indicator
4. 12V outputs
5. USB 5V/1A outputs
6. Safety fuse (please remove it if you
don’t use the product for long)
7. On/Off button
8. Solar panel input

6
9. Radio antenna
10. Display
11. SD card input
12. FM radio/MP3 player On/Off buton
13. Previous file / Vomule +
14. USB inputs
15. Speaker
16. Audio input
17. Mode selection button
(USB / card SD / AUX / FM )
18. Next file / Vomule -
19. Play / Pause button
2. Installation
ŸOpen the product box and
check to have all components
ŸPlace the solar panel outside in
the sunlight
ŸAdjust the panel position at a 30
degree angle
ŸConnect the solar panel to the charge unit
ŸInsert the safety fuse in it’s place
ŸIf the sunlight is enough the charging indicator will light to show you the battery is
charging
ŸIf the battery voltage is over 14V the charge level indicator will flash to let you know the
battery is full (if this is the first time you use the system or you didn;t use it for a long
time we recommend to charge the battery for at least 10 hours before use )
ŸTurn on the cahrge unit
ŸConnect the included LED lamps or other electronics you want to power
ŸTurn on the FM radio or MP3 player if you want to listen to music
ŸTurn off the charge unit if you don’t need it anymore, to avoid discharging the battery
ŸWhen offering the panels and extension cords, we have taken a full consideration of
the usage for customers, please do not randomly lengthen or change them. If you do
have a reason to adjust or change them, please make sure that the dimension of the
solar panel cable is no less than 0.5mmp, and the dimension of the cable for LED
lamps cables no less than 0.3mmp. What’s more, all the lead wires have negative and
positive polarity, please be sure to notice the distinction
EN

7
4. LED indicators
Battery charging
status indicator
Load indicator
Battery charge
level indicator
ON
Flashing
Off
Indicator State Function
Battery is charging
The battery is full and the system can be used for
powering desired devices
The battery is low or the charging unit is not
connected to the solar panel
Consumers are in the system
The system is overloaded, remove some of the
consumers
There are no consumers
Battery voltage higher than 13V
Battery voltage lower than 12.6V
Battery voltage higher than 12.6V
Battery voltage lower than 12.4V
Battery voltage higher than 12.4V
Battery voltage lower than 12.0V
Battery voltage higher than 12.0V
Battery voltage lower than 11.5V
Battery voltage higher than11.5V
Battery voltage lower than 11V, the system will
enter in undervoltage protection state
The charge unit is off or the battery voltage lower
than 10.5V
On
Flashing
Off
100%
80%
60%
40%
20%
On
Off
On
Off
On
Off
On
Off
On
Flashing
Off
5. Using notes
ŸLoading unit can be used only indoors. Do not expose it to direct sunlight for a
prolonged period of time and keep it away from moisture. If the unit gets wet
accidentally turn it off and let it dry before you use it again.
ŸIf you don’t use the system frequently you should not leave it switched on and fully
charge the battery at least once a month to not diminish it’s lifespan.
ŸBattery capacity is 7Ah. To keep the battery life the load of the system must not
exceed 1/5 of the battery capacity.
Ÿ Please avoid to keep the battery under-voltage for a long time otherwise, the capacity
and lifespan of the battery will be affected.
EN

8
6. Troubleshooting
Problem:
ŸBattery charging indicator is
off
ŸThe output is inactive and the
load indicator is off
ŸThe output is inactive and the
battery level indicator is
flashing
ŸThe output is inactive and the
load indicator is flashing
ŸThe output is inactive and all
indicators are off
ŸFM radio does not work
ŸThe charging unit does not
respond to commands
Cause and solution:
ŸCheck if the solar panel is placed in direct sunlight
or if the battery is full
ŸCheck cable connections
ŸCheck if the battery is low (battery level indicator is
under 20%)
ŸCheck if the charging unit is not OFF
ŸThe battery is discharged, please wait for it to
charge before using the system
ŸThe system is overloaded: turn off the system,
remove consumers then wait 2 min before reuse
ŸThe system is OFF or the battery is completly
discharged
ŸCheck if the radio/MP3 player function in ON and
that you selected the correct mode
ŸSearch all radio stations then save them
ŸCheck the safety fuse if it is not missing or burnt
7. Technical specifications
Solar panel
Charging unit
Battery
Charging time
Battery charging voltage
Max charging current
USB output
DC output
FM radio
Audio files playback
Speaker
Battery autonomy
Using themperature
LED lamp
: 18V / 10W
: 12V / 7Ah
: ~ 7 ore
: from the solar panel: ≤ 25V / DC:15-16V
: 2A
: 2 x 5V / 1A, to power small electronics
: 3 x 12V / max 3A (30W max load)
: Yes, 88 - 108 MHz
: Yes, MP3 format from SD card or USB
: 3W / 4 Ω
: up to 12h with two 3W lamps
: -25 ~ 60 °C
: 2 x 3W / 12V, E27
EN

9
DECLARATIE DE CONFORMITATE
Nr. 63
Noi, SC ONLINESHOP SRL, cu sediul in Piatra Neamt, Str. Olteniei, nr. 26A, CIF: 16306031, in calitate de
producator, avand marca inregistrata la OSIM cu nr. 137145, declaram pe propria raspundere ca produsul:
Sistem solar fotovoltaic model PNI GreenHouse H01
La care se refera prezenta declarae, este in conformitate cu cerintele esenale si celelalte cerinte
relevante din Direcva EMC 2004/108/EC, transpusa in legislaa naonala prin HG nr. 57/2015 si din
Direcva RoHS 2011/65/EU, transpusa in legislaa naonala prin HG 322/2013, cu modificarile si
completarile ulterioare.
Corespunzator cerintelor esenale aplicabile, produsul este in conformitate cu prevederile
urmatoarelor standarde:
· EN 55022 : 2010
· EN 61000-3-2 :2006+A1:2009+A2:2009
· EN 61000-3-3 :2013
· EN 55024 : 2010
· IEC62321-1:2013
Informai suplimentare:
· Prezenta declarae a fost emisa in baza declaraei de la fabricant
Locul si data emiterii:
Piatra Neamt, 16.03.2017
Administrator
SILVIU IONASCU-STRUNGARIU

10
Cerficat de garane
Produsele idenficate in acest cerficat pe baza denumirii comerciale si a numarului unic de serie S/N, beneficiaza de o garane comerciala in termenul specificat pentru fiecare in parte
in tabelul de mai jos, termenul de garane calculandu-se de la data facturarii fiecarui produs in parte. Durata medie de ulizare a produselor este de 2 ani sau mai mult in funce de specificaile
producatorului.
In conformitate cu garana legala vanzatorul este raspunzator fata de consumator pentru orice lipsa a conformitai existenta la momentul cand au fost livrate produsele.
Consumatorul trebuie sa informeze vanzatorul despre lipsa de conformitate in termen de doua luni de la data la care a constatat-o. Pana la proba contrara, lipsa de conformitate aparuta
in termen de 6 luni de la livrarea produsului se prezuma ca a existat la momentul livrarii acestuia, cu excepa cazurilor in care prezuma este incompabila cu natura produsului sau a lipsei de
conformitate.
In urma defectarii produsului dupa primele 6 luni de la data achizionarii, pentru ca neconformitatea nu se mai prezuma, dovedirea existentei acesteia cade in sarcina consumatorului.
In cazul lipsei conformitai, consumatorul are dreptul de a solicita vanzatorului, ca masura reparatorie, in aceasta ordine: repararea produsului, inlocuirea produsului, fara plata -
exceptand situaa in care solicitarea este imposibila sau disproporonata – sau restuirea contravaloarea produsului, in conformitate cu prevederile legale si fara nici un cost suplimentar pentru
cumparator. Restuirea contravalorii produsului se face la valoarea stabilita in contract. Furnizorul are aceleasi obligai pentru produsul inlocuit ca si pentru produsul vandut inial.
Nu se considera a fi lipsa de conformitate daca in momentul incheierii contractului de vanzare-cumparare consumatorul a cunoscut sau nu putea, in mod rezonabil, sa nu cunoasca
aceasta lipsa de conformitate.
In cazul unor vicii ascunse aparute in cadrul duratei medii de ulizare, consumatorul are dreptul de a prende remedierea sau inlocuirea produselor care nu pot fi folosite in scopul pentru
care au fost realizate.
Termenul de remediere a deficientelor aparute la produse este de maxim 15 zile de la primirea acestora in service. Timpul de nefunconare prelungeste in mod corespunzator termenul
de garane si curge din momentul inregistrarii produsului in unitatea de service si pana la data la care produsul este adus la conformitate prin remediere sau inlocuire cu un produs conform.
Asigurarea garanei se face la punctul de lucru al furnizorului situat in Piatra Neamt, str. Olteniei, nr. 26A. Expedierea produselor catre service se face doar dupa obnerea unui numar
RMA in urma completarii de catre client a formularului RMA de la adresa hp://rma.mo.ro si numai prin curierul agreat de furnizor. Pentru a putea beneficia de garane produsul trebuie
prezentat insot de cerficatul de garane, factura de achizie, toate accesoriile cu care s-a livrat, iar pe colet trebuie trecut numarul RMA primit de la furnizor.
Urmatoarele situai determina scoaterea produsului din garane:
- Lipsa echetelor sau a sigiliilor de garane intacte;
- Interveni neautorizate inclusiv reparai executate de persoane sau firme neautorizate de producator;
- Nerespectarea de catre cumparator a condiilor de manipulare, transport, pastrare, instalare, punere in funcune, ulizare si intrenere prevazute in documentaa ce insoteste
produsul sau in condii ce contravin standardelor tehnice din Romania;
- Deteriorari termice, mecanice si plasce ale produselor datorate loviturilor, expunerii la surse de caldura, incendiilor, accidentelor, vibrailor, intemperiilor sau neglijentei in ulizare;
- Folosirea de baterii, surse de alimenatre sau alte accesorii decat cele aprobate de producator;
- In cazul in care produsul prezinta urme de produse alimentare, de contact cu lichid de orice natura (apa, solven, uleiuri, vopsele, acizi, etc) iar acest contact este dovedit prin urme de
oxidare sau prin prezenta de lichide pe orice suprafata a produsului;
- Neconcordanta intre numarul de serie inscris pe cerficat si cel inscris pe produs;
- Ulizarea in alte scopuri decat cele pentru care a fost conceput (produsele sunt desnte doar ulizarii casnice);
- Ulizarea produselor in condii neadecvate:tensiune de alimentare necorespunzatoare, umiditate, praf.
Cablurile, adaptoarele, consumabilele, bateriile, acumulatorii, alimentatoarele, transformatoarele, microfoanele, casle, antenele care intra in componenta produselor sau se livreaza
impreuna cu acestea au garane comerciala de 6 luni de la data vanzarii produsului catre consumatorul final.
Vanzatorul nu raspunde de eventualele probleme de compabilitate cu accesoriile achizionate de la alte firme. De asemenea, nu ne asumam nici o raspundere pentru subansamblele
care sunt folosite pe sisteme ce nu corespund ca performante cu specificaile producatorului respecv. Firma noastra nu isi asuma raspunderea pentru pierderi de date, fotografii, filmari, so ce
ar putea surveni ca urmare a unor defecuni, de aceea insistam asupra necesitai de a face back-up pentru orice date importante in momentul solicitarii garanei pentru un produs presupus
defect.
Garana comerciala nu afecteaza drepturile consumatorului prevazute prin legislaa aplicabila in vigoare, respecv Legea 449/2003 privind vanzarea produselor si garanile acordate
acestora, Ordonanta Guvernului 21/1992 privind proteca consumatorilor, Legea 296/2004 privind codul consumului republicata/modificata prin legea 161/2010.
Acest arcol nu se arunca la gunoi ci trebuie predat unui centru autorizat pentru preluare DEEE.
Reparai executate in garane (se completeaza de catre SC ONLINESHOP SRL):
Nr.crt Data intrarii Defect reclamat Defect constatat Operatiuni
efectuate
Tipul
reparatiei Data iesirii Prelungire
garantie Semnatura
Cumparator: ............................................................................................... Nr. Reg Com. : ...................................... Cod Fiscal: ...............................................
Sediul: ....................................................................................... Nume si Prenume:................................................................................................................
Denumire produs: Sistem solar fotovoltaic PNI GreenHouse H01
S/N:................................................................................
Termen de garane: luni Data: .................................... Semnatura24

11
