PNI CT35 User manual

Termostat inteligent PNI CT35 fara fir
cu WiFi, controlat prin Internet pentru
centrale termice
Wireless smart thermostat PNI CT35
Internet controlled for central heating
Manual de utilizare / User manual
RO Manual de utilizare..................................... 2
EN User manual............................................... 8

RO
2
ATENTIONARI SPECIALE
Deoarece produsul trebuie conectat la o retea de alimentare cu energie electrica 230 V, si la un
echipament de incalzire , instalarea trebuie facuta doar de catre personal calicat, pentru a evita defectarea
iremediabila a produsului, si/sau a echipamentelor de incalzire la care se conecteaza, defecte care nu fac
obiectul garantiei.
Va recomandam ca pentru congurarea initiala a echipamentului sa apelati la personal calicat, cu
experienta in domeniu, pentru intelegerea corecta a termenilor si procedurilor tehnice detaliate in acest
manual.
Utilizarea produsului este facila, atat unitatea centrala mobila cat si aplicatia de smartphone avand o
interfata intuitiva si usor de congurat si setat.
Pentru accesarea / monitorizarea / controlul produsului de la distanta de pe smartphone, este necesara
prezenta unei surse de internet ( router WiFi) in incinta in care este montat termostatul.
INFORMATII GENERALE
Termostatul inteligent PNI CT35 a fost dezvoltat pentru a oferi clientilor un plus de confort zi de zi in
spatiile de locuit, la birou, sau in alte incinte oferind posibilitatea de a monitoriza si porni / opri sistemele
de încălzire e automat programat pe perioade orare in ecare zi a saptamanii, e manual de la distanță,
oricând si de oriunde prin intermediul Internetului si a aplicatiei dedicate pentru Smartphone cu Android
sau iOS.

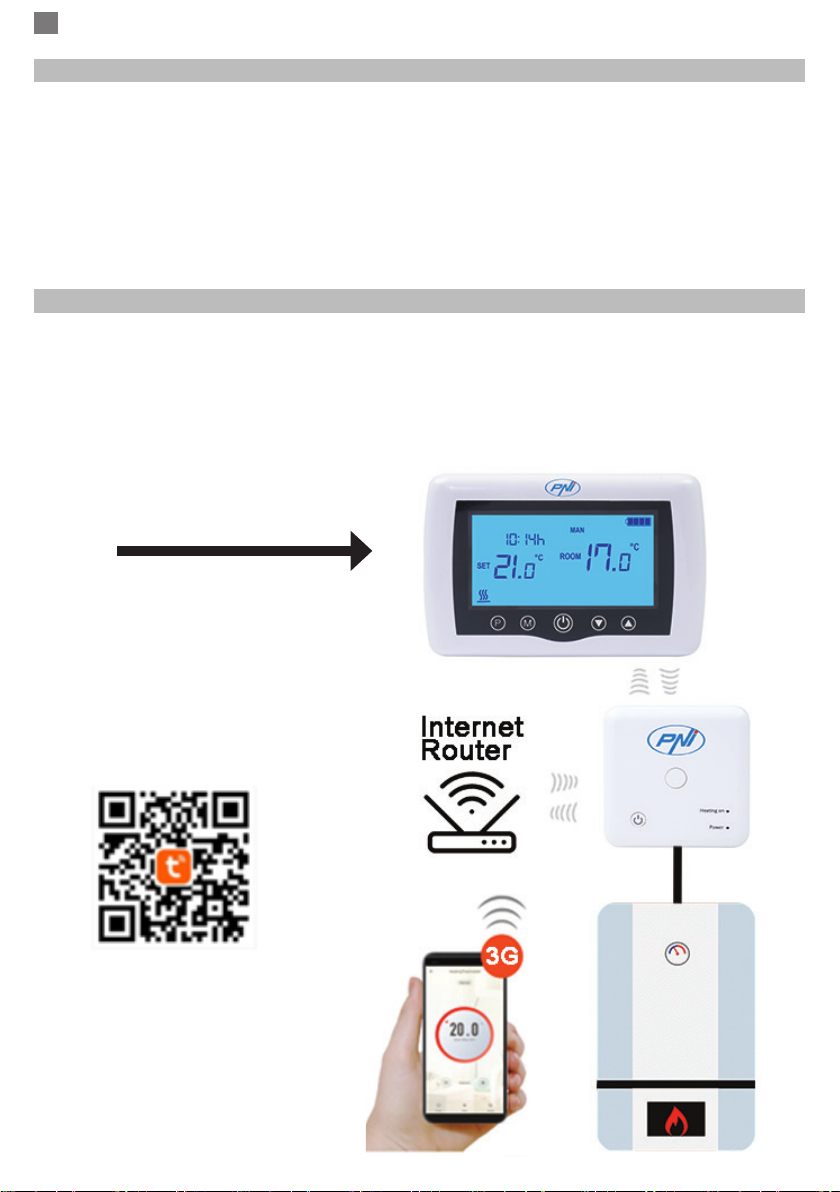

Mod de functionare si comunicare:
Aplicatia dedicata se numeste
TuyaSmart si poate  descarcata
e din Magazin Play / App Store,
e prin scanarea cu telefonul
mobil a codului QR :
Produsul contine:
- unitate centrala cu ecran iluminat
- Unitate receptor/releu comanda
- Accesorii montaj perete / masa
- Manual de utilizare

RO
3
DETALII TEHNICE / SPECIFICATII
- Alimentare unitate centrala: 2 baterii AAA
- Alimentare unitate receptor: 230VAC 50/60Hz
- Tip comanda unitate receptor : releu NO (normal deschis) maxim 10 Amperi
- Plaja temperatura : 5 - 35oC
- Temperatura masurabila: 0 - 50oC
- Unitate de masura temperatura : doar grade oCelsius
- Umiditate acceptata: 85% fara condensare
- Iluminare ecran : lumina alba
- Senzor temperatura: NTC 10K, 3950ohms at 25oC
- Precizie senzor: ± 0.5oC ( reglabila prin calibrare senzor cu pas de 0.5oC )
- Grad de protectie: IP30
- Carcasa : ABS cu standard anti-incendiu UL94-5
- Conectivitate WiFi: 802.11 b/g/n ( 2.4 GHz) ; parola WPA2 ( TKIP si AES)
- Conectivitate RF intre unitati : 868 MHz
- Compatibilitate aplicatie Smartphone: minim iOS 9 / minim Android 4.2

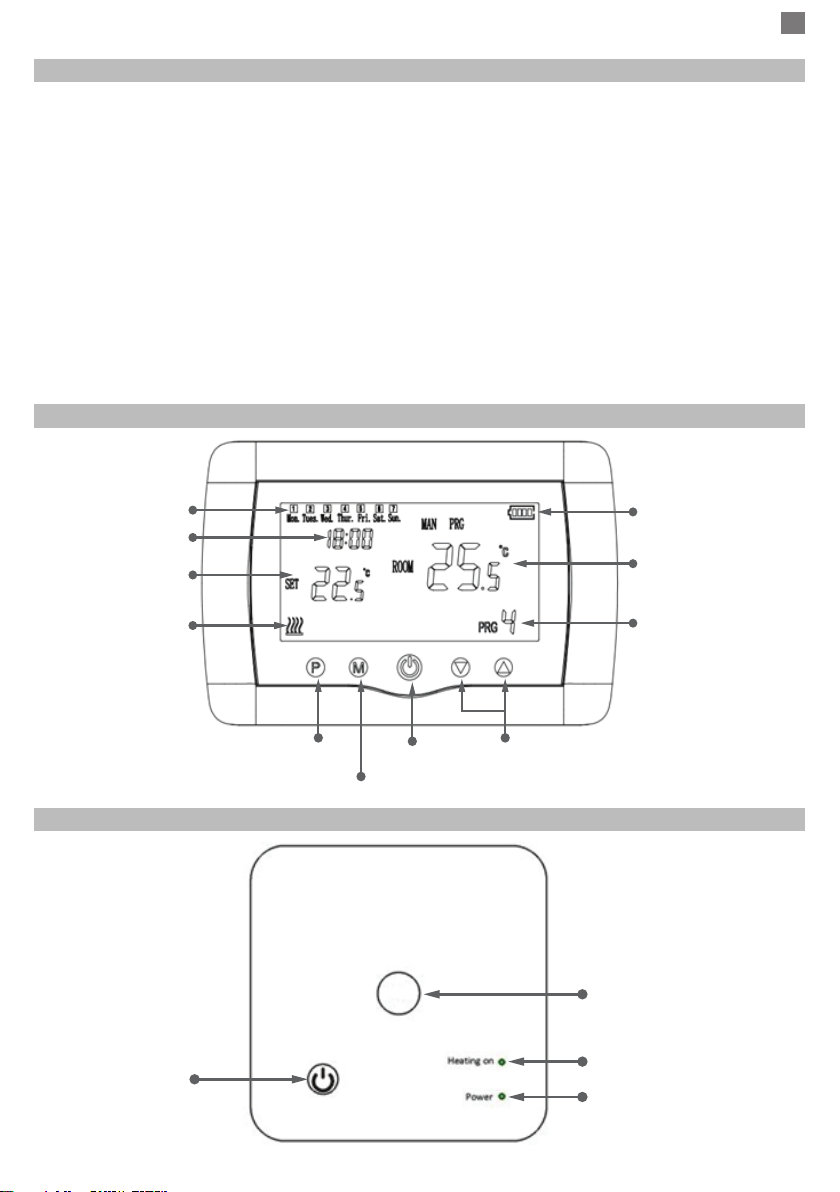

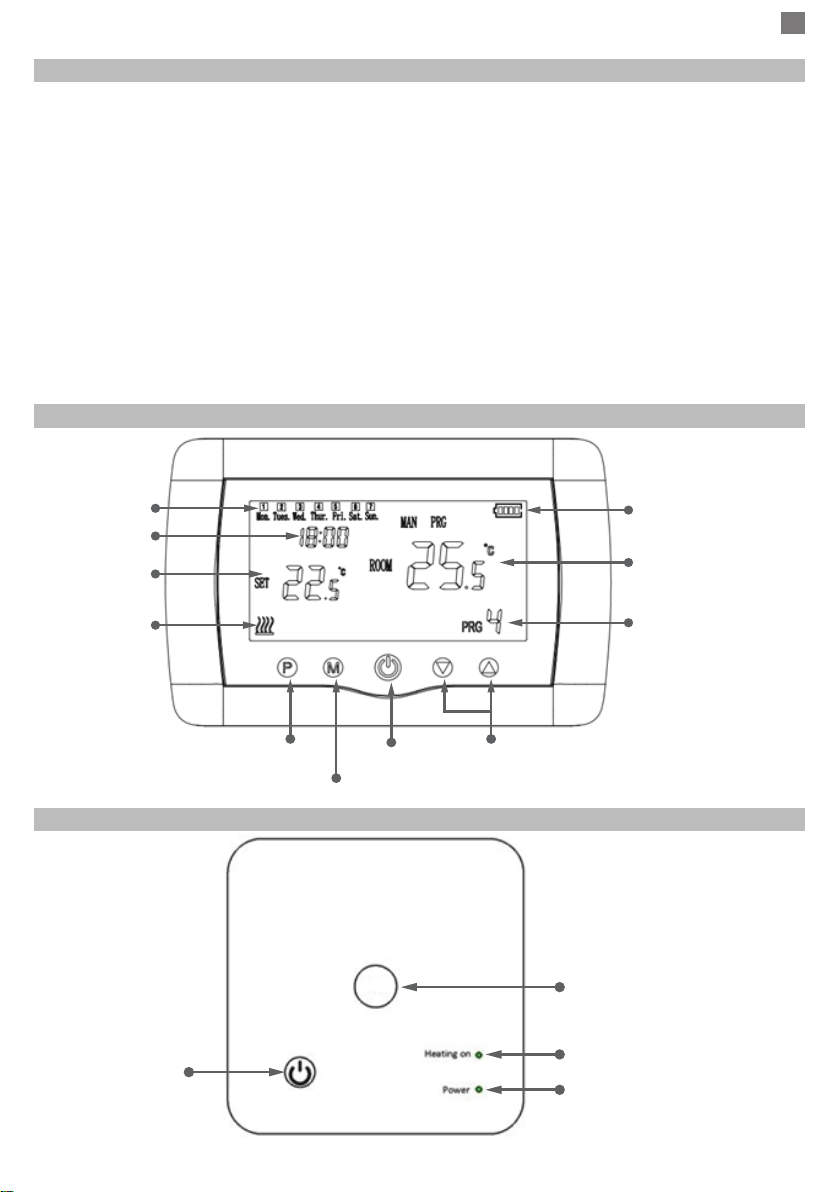

DESCRIERE UNITATE CENTRALA
DESCRIERE UNITATE RECEPTOR
Buton Pornit/Oprit
Buton imperechere
Incalzire pornita ( LED 1)
Indicator alimentare( LED 2)
Ziua saptamanii
Ora
Temperatura setata
Pictograma incalzire
Indicator baterie
Temperatura curenta
Perioada programata
Buton programare
Selectare moduri
Buton On/O Temperatura si setare parametri

RO
4
INSTRUCTIUNI SI ATENTIONARI LA PRIMA UTILIZARE:
1. Sistemul vine cu unitatile centrala si receptor imperecheate din fabrica. La instalare mai este
necesara doar legarea / Imperecherea unitatii receptor cu Router-ul Wireless din apropiere.
2. La prima punere in functiune termostatul / Unitatea receptor semnaleaza prin LED-ul 1 =
“clipeste rar” ca este necesara conectarea acesteia la router-ul wireless cu acces la internet.
3. Introduceti 2 baterii AAA alcaline ( nu sunt incluse) in unitatea centrala si porniti unitatea
apasand butonul ON/OFF ( Pornit/Oprit). Pe ecran apar setarile conform descrierii de mai sus.
4. Conectati unitatea receptor la o sursa de alimentare 230 V ( doar personal calicat ). Asigurati-
va ca functioneaza corect, testand/vericand stare leduri si pornind/oprind unitatea - butonul On/Off .
I. IMPERECHERE/LEGARE TERMOSTAT LA INTERNET PRIN WIRELESS CU APLICATIA DE MOBIL
1. Conectati telefonul mobil smartphone la reteaua wireless de internet din apropiere. Pentru o congurare
rapida asigurati-va ca atat telefonul cat si termostatul si receptorul se aa cat mai aproape ( 1-3 m).
1. Descărcați aplicatia “TuyaSmart” din Google Play sau App Store, apoi instalați și înregistrați un cont nou.
2. Adăugați dispozitivul apăsând butonul + în colțul din dreapta sus.
3. Apăsați pe “All Devices” ( Toate echipamentele ) .
4. Gasiti “Heater” sau “Thermostat” din lista si selectati .
5. Apăsați lung butonul imperechere de pe receptor pentru a intra în modul de conectare/legare Wi, pana
cand LED-ul 1 va clipi rapid. ( LED-ul 1 clipeste rar, semn ca nu este legat la internet Wi)
6. Apăsați casuta “Conrm indicator rapidly blink” pe telefon.
7. Așteptați un moment până la nalizarea conexiunii. LED-ul de pe receptor nu va mai clipi. In acest
moment conectarea la Internet prin Wireless este reusita.
Dacă LED-ul continuă să clipească încet, conexiunea nu a reusit, încercați din nou de la pasul 5.
PRIMA UTILIZARE A TERMOSTATULUI
1. Cu ecranul pornit, din unitatea centrala modicati temperatura setata mai sus sau mai jos decat
temperatura masurata si asata din camera.
2. In maxim 90 de secunde unitatea centrala trimite comanda catre unitatea receptor, care conrma prin
aprinderea/stingerea LED-ului 1, si in mod sonor sonor printr-un “click“, adica actionarea releului din interior.
3. Din aplicatia de telefon “TuyaSmart“ ( asigurati-va ca dispozitivul apare online dupa congurarea la
internet) si apasati pe dispozitiv pentru a-l accesa. Folosind butoanele “+“ si “-“ modicati temperatura setata
mai sus sau mai jos decat temperatura masurata si asata din camera .
4. In maxim 90 de secunde aplicatia trimite comanda prin internet catre unitatea receptor, care conrma
prin aprinderea/stingerea LED-ului 1, si in mod sonor printr-un “click“, adica actionarea releului din interior.
Aproape simultan se va modica si temperatura asata pe unitatea centrala conform comenzii.
Daca modicarea nu are loc dupa 90 - 180 secunde ( 2 minute ) vericati din nou daca ati modicat
temperatura mai sus/jos decat cea existenta in camera si asata, si /sau vericati daca dispozitivul este
online.
II. IMPERECHERE UNITATE CENTRALA CU UNITATEA RECEPTOR
Executati aceasta procedura doar daca este absolut necesar: daca dupa ce unitatea receptor a fost
imperecheata la router-ul wireless, Ecranul nu primeste timp de 5-10 minute comenzile transmise de la
aplicatia de mobil( unitatile vin deja imperecheate din fabrica).
1. Apăsați lung butonul de imperechere cod de pe receptor până când LED-ul 1 clipește rapid.
2. Cu ecranul inchis ( apasati butonul On/Off) apăsați lung butonul M de pe unitatea centrala pana apare pe
ecran un cod din 4 cifre si inca 3 simboluri. Apasati imediat butonul “sageata sus” pentru imperechere.
3. Led-ul 1 clipeste rar si așteptați cateva clipe, pana LED-ul 1 nu mai clipește. Imperecherea este nalizata.
4. Opriti si porniti unitatea centrala, si testati functionalitatea modicand temperatura setata mai mare/mica
decat pragul temperaturii citite.

RO
5
III. STERGETI/ANULATI TOATE IMPERECHERILE
Pe unitatea receptor apăsați si tineti apasat butoanele de imperechere si Pornit/Oprit timp de 5 secunde,
până când LED1 și LED2 se aprind. Eliberati butoanele.
Apoi se sting, ceea ce înseamnă că toate împerecherile au fost eliminate.
IV. SEMNAL SLAB SAU PIERDUT
În cazul pierderii / deconectării semnalului RF ( intre receptor si unitate centrala) și WIFI, LED-ul 2 va clipi
încet.
Apropiati unitatile una de alta, si unitatea receptor de router-ul WiFi si vericati din nou stare dispozitive.
Daca in cateva minute functionarea nu revine la normal, stergeti toate imperecherile si executati procedurile
de imperechere ale receptorului cu unitatea centrala, si apoi cu routerul wireless ( cu aplicatia de mobil).
SETARE ORA DATA
Cu ecranul deschis apăsați lung butonul M timp de 5-6 secunde, pana clipeste ora pe ecran.
Veți vedea evidentiat ora 00:00 pe ecran. Setați minutele cu butoanele sus și jos.
Continuați cu o apasare pe butonul M.
Setați ora cu butoanele în sus și în jos.
Continuați cu o apasare pe butonul M.
Selectați ziua cu butoanele sus și jos.
Continuați cu o apasare pe butonul M.
Salvați setările apăsând butonul ON / OFF sau așteptați aproximativ 15 secunde.
FUNCTIE DETECTIE GEAM DESCHIS
Când modul de detectie “geam deschis“ este activat în setările avansate, sistemul va opri automat
încălzirea daca se inregistreaza o scadere brusca a temperaturii (2° C în 15 minute în mod implicit). Aceasta
functie este utila cand se deschide o usa/fereastra( aerisire de exemplu) fara sa se opreasca incalzirea.
Aparatul va reveni la modul de funcționare anterior după 30 de minute, iar pictograma “OP” va dispare de pe
ecran. Orice alta apasare de buton in perioada de 30 de minute va opri functia, aducand sistemul la modul
anterior/programat de functionare.
ALTE FUNCTII DISPONIBILE IN APLICATIE
In aplicatia “TuyaSmart“ aveti disponibile urmatoarele functii:
- Asare temperatura masurata si temperatura programata / dorita / setata de utilizator;
- Asare Stare Incalzire: Apare textul “Heating“ cand caldura este pornita;
- 3 moduri de lucru: Manual, Eco ( economic) si Automat ( conform programarii zilnice)
- Blocare taste termostat , pentru a opri tastarea accidentala: Activati functia Seetings/Child Lock
- Programare zilnica ( 7 zile) cu 4 zone orare in ecare zi;
- Programare temporizata
CONFIGURARE PROGRAME ZILNICE
Aceasta congurare poate  facuta si din aplicatia de smartphone, procedura pe care o recomandam.
Cu ecranul aprins apăsați lung butonul P ( 6-7 secunde) pentru a intra în setările de PROGRAM. Zilele
săptămânii sunt xate de Luni până Duminică (1 ~ 7), ecare zi are 4 perioade de timp (1 ~ 4). Fiecare
apăsare a butonului P poate  efectuată în setarea următoare.
1). Apăsați P și țineți apăsat timp de 3 secunde, așajul “ora“ clipește, schimbați valoarea cu ajutorul
butoanelor + și -.
2) Apăsați butonul P, temperatura clipeste, modică temperatura cu cea dorita prin butoanele + și -.
3). Apăsați butonul P pentru perioada următoare.
4). Repetati in mod similar setarile pentru celelalte zile si perioade.

RO
6
Perioada 1 2 3 4
Ora Temp Ora Temp Ora Temp Ora Temp
12345 (Luni-Vin) 7:00 22oC 8:30 19oC 17:00 22oC 22:00 19oC
6 (Sambata) 8:00 22oC 8:30 22oC 17:00 22oC 22:00 19oC
7 (Duminica) 8:00 22oC 8:30 22oC 17:00 22oC 22:00 19oC
SETARI AVANSATE PARAMETRI
Opriti termostatul apasand butonul On/Off ( Pornit/Oprit) . Cu ecranul stins apasati simultan butoanele
si pentru setare avansata parametri.
MENIU Descriere Plaja valori Valoare implicita
01 Calibrare temperatura senzor intern -8oC ~ 8oC 0oC
02 Setare limita maxima temp. 5oC ~ 35oC 35oC
03 Setare limita minima temp. 5oC ~ 35oC 35oC
05 Temperatura protectie inghet 5oC ~ 15oC 5oC
09 Histerezis (Deadzone) 0oC ~ 3oC 0oC
12 Functie detectie geam deschis-OWD 1: Pornit 0: Oprit 0
13 OWD - Timp detectie 2 ~ 30 minute 15 minute
14 OWD - Scadere temperatura
( in timpul de detectie)
2,3,4 oC 2oC
15 OWD - Timp Intarziere
( revenire la setare/program anterior)
10 ~ 60 minute 30 minute
17 Revenire la setarile din fabrica 0 : Nu 0
1: Da, si apasati Butonul
On/Off ( Pornit Oprit) timp
de 5 secunde pana se
restarteaza termostatul.
Versiune Software 5055-02

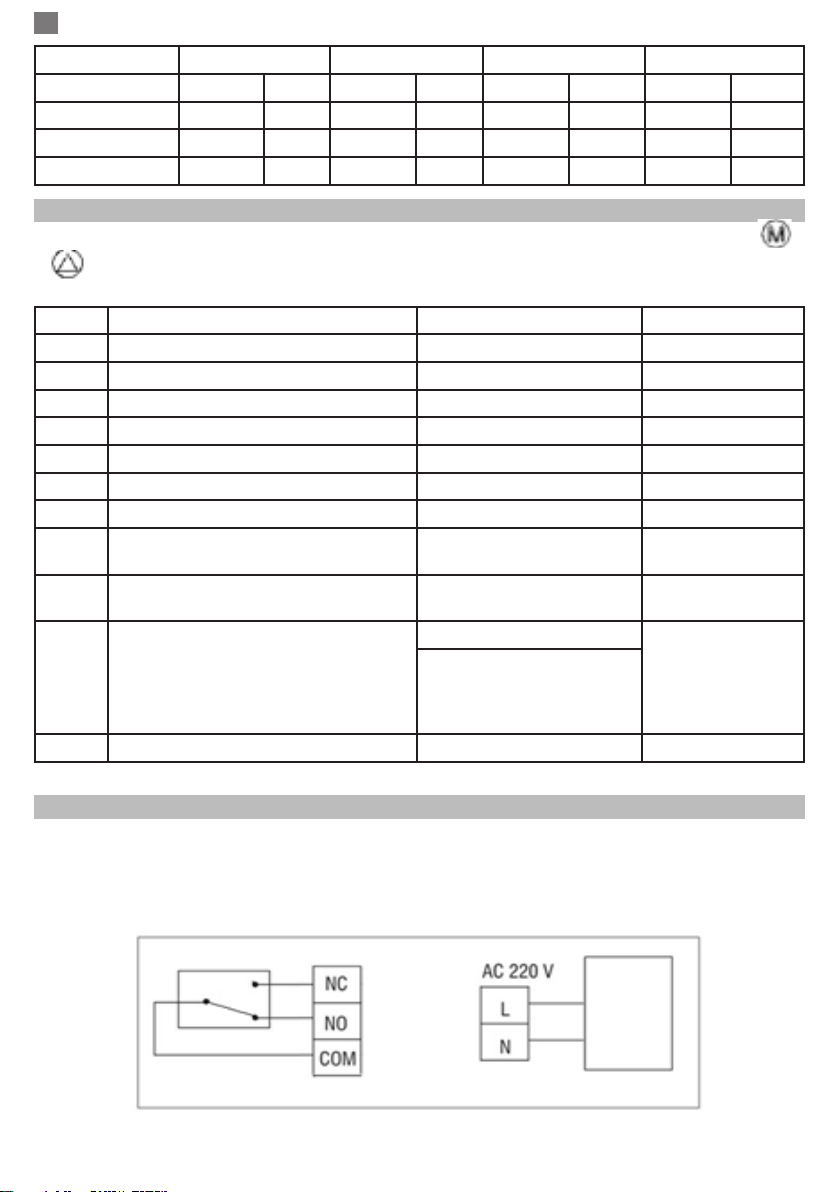

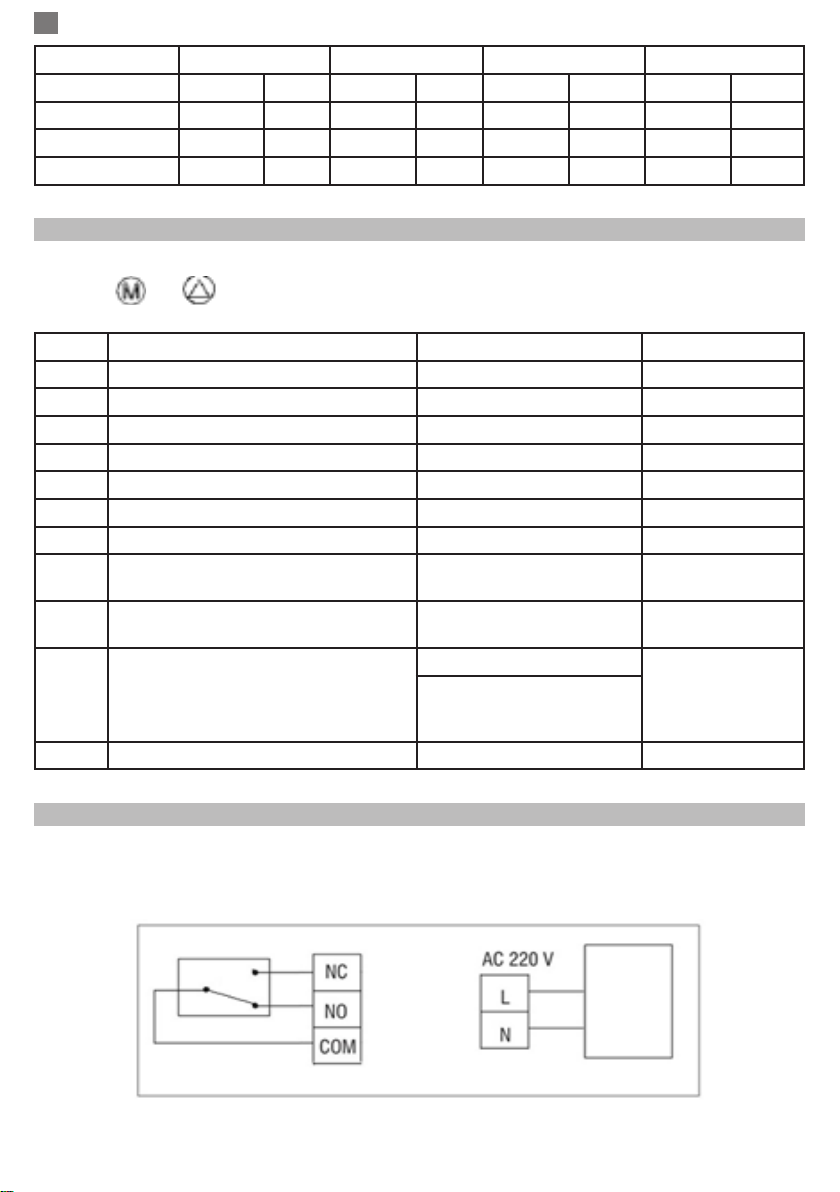

DIAGRAMA CONEXIUNI UNITATE RECEPTOR
Operatiunea de conectare a unitatii receptor la o sursa de alimentare 230V , si la o centrala termica
se executa doar de catre personal calicat, si doar dupa ce se consulta in prealabil documentatiile
termostatului, si ale centralei termice.
Unitatea receptor are o comanda de tip releu ( NO si NC / Normal Deschis si Normal Inchis) ce suporta
inchiderea unui circuit de comanda cu un curent maxim de 10 A.

RO
7

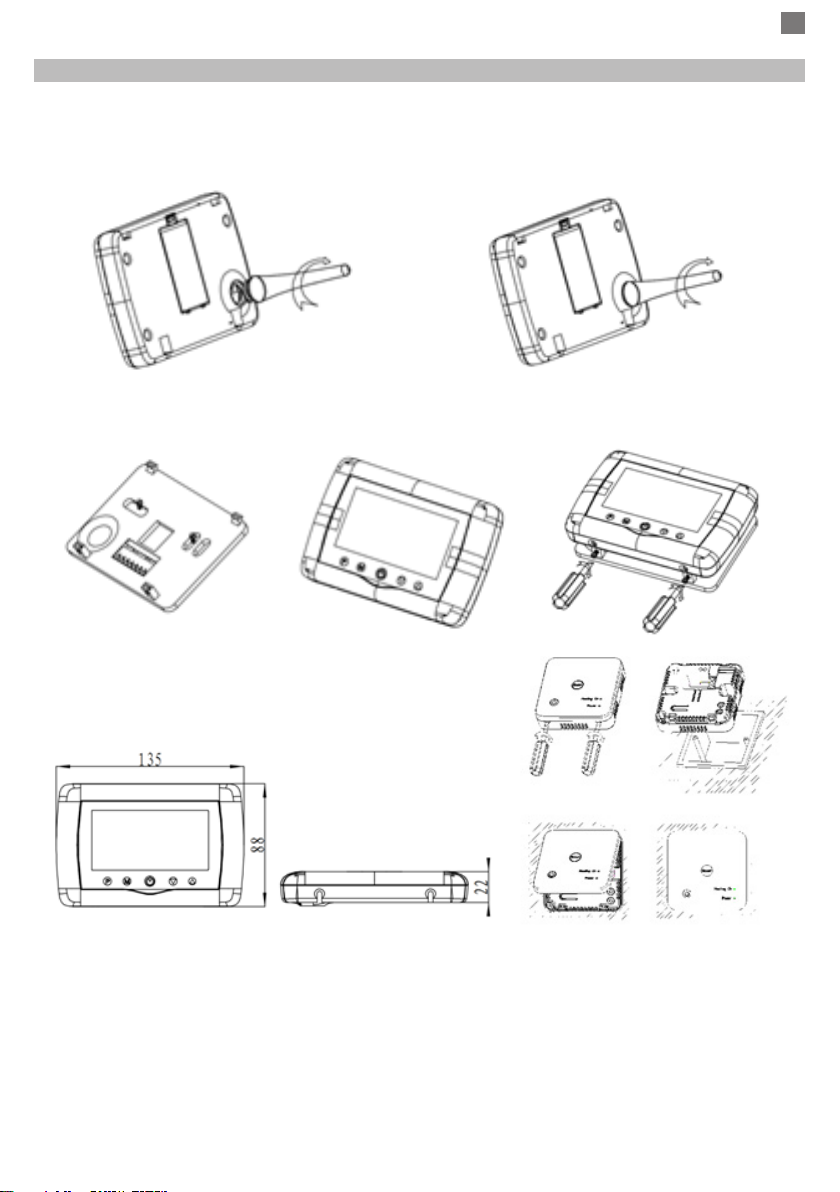

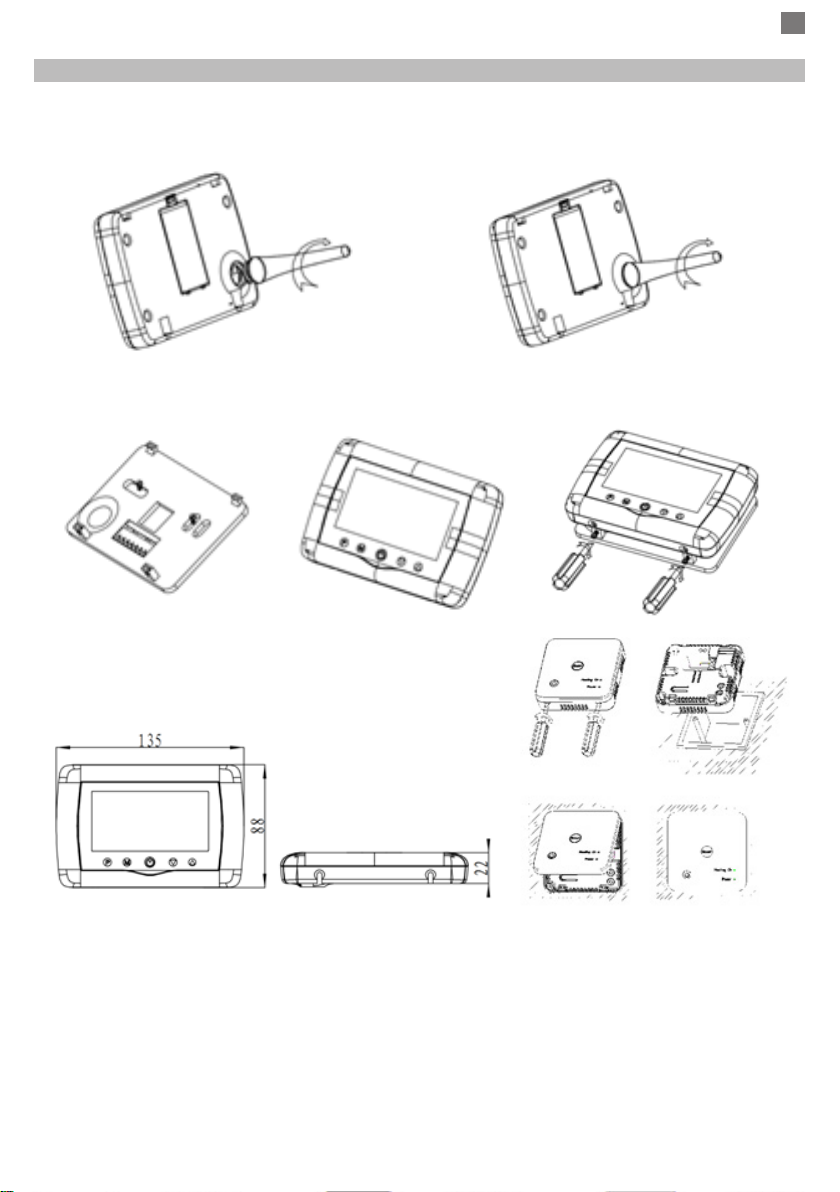

INSTALARE FIZICA SI DIMENSIUNI
Unitatea centrala poate  montata in 2 moduri:
1. Pe masa sau pe o zona plana cu suportul alb prezent in colet:
2. Pe perete cu suportul de perete inclus:

EN
8
WARNINGS
Because the product must be connected to a 230 VAC power supply and to a heating appliance,
installation should only be carried out by qualied personnel to avoid irreparable damage to the product and /
or the heaters that are connected , defects not covered by warranty.
We recommend that you have qualied personnel with experience in this eld, for initial setup of the
equipment in order to understand correctly the technical terms and procedures detailed in this manual.
After installation and connecting, the product is easy to use both mobile unit and smartphone controll with
an intuitive and easy to congure interface.
To access / monitor / control the product remotely from your smartphone, it is necessary to have an
internet source (WiFi router) close to where thermostat is installed.
GENERAL INFORMATION
The smart thermostat PNI CT35 has been developed to provide customers extra day-to-day comfort in
their homes, in the ofce or other premises, offering the ability to monitor and turn on or off heating systems
either automatically scheduled for every day of week, either remotely, anytime and anywhere via the Internet
with dedicated app for Android or iOS Smartphone.
Mode of operation and communication:
Dedicated app name is TuyaSmart
and can be downloaded
either from the Googel Play /
App Store, either by scanning
with your smartphone the QR
code below:
Package content:
- Main unit with illuminated screen
- Receiver / relay command unit
- Wall / table mount accessories
- User manual

EN
9
TECHNICAL DETAILS / SPECIFICATIONS
- Main unit power supply: 2 AAA batteries
- Receiver power supply: 230VAC 50 / 60Hz
- Receiver unit command type: NO Relay (normally open) 10 Amps max
- Set point range temperature: 5 - 35oC
- Measurable ambient temperature: 0 - 50oC
- Temperature measurement unit: only o Celsius degrees
- Acceptable humidity: 85% no condensation
- Screen illumination: white light
- Temperature sensor: NTC 10K, 3950ohms at 25oC
- Sensor accuracy: ± 0.5 °C (adjustable by 0.5 °C step sensor calibration)
- Protection degree: IP30
- Housing: ABS with UL94-5 re retardant plastic standard
- WiFi connectivity: 802.11 b / g / n (2.4 GHz); WPA2 (TKIP and AES)
- RF frequency connectivity between units: 868 MHz
- Smartphone Compatibility: Minimum iOS 9 / minimum Android 4.2
MAIN UNIT DESCRIPTION
RECEIVER DESCRIPTION
Weekday
Clock
Set Temp.
Heating Icon
Battery indicator
Room Temp. Display
Programmable Period
Prg. Button
Modes select
On/O Button Temp. and parameters settings
On/O Button
Code pairing Button
Heating On Indicator ( LED 1)
Power Indicator ( LED 2)

EN
10
FIRST USE WARNINGS AND INSTRUCTIONS
1. The system comes with main unit and receiver paired from factory. Before use, you only need to
pair the receiver unit with the nearby Wireless Router.
2. At rst start, the thermostat / receiver unit signals by LED 1 = “ slow blinks” that means it is
necessary to connect unit to the wireless router with Internet access.
3. Insert 2 AAA alkaline batteries (not included) into the main unit and turn it on by pressing the
ON / OFF button. The settings appear as shown in above description.
4. Connect the receiver unit to a 230 VAC power supply (only qualied personnel). Make sure it
works properly by testing / checking the LED status and turning unit On/Off by dedicated button.
I. PAIRING THERMOSTAT WITH MOBILE APP AND WIRELESS INTERNET ROUTER
1. Connect your smartphone to wireless Internet router nearby. For a quick setup make sure both phone,
thermostat receiver and wireless router are as close as possible (1-3 m).
1. Download “TuyaSmart” app from Google Play or App Store, andd install and register a new account.
2. Add device by pressing the + button in the top right corner.
3. Press “All Devices”.
4. Find “Heater” or “Thermostat” from list and select.
5. Long press the pairing button on the receiver to enter Wi pairing mode until LED 1 blinks quickly. (before
this, LED 1 blinks slow, sign that thermostat is not paired with wi internet router)
6. Tap the “Conrm indicator ash blink” on your phone.
7. Wait a few moments until pairing is complete. The LED 1 on the receiver will stop blinking and turn off. At
this point, connection to the Internet via Wirelessrouter is successful, and the Thermostat icon will appear in
Smartphone app.
If the LED continues to blink slowly, the connection failed, try again from step 5.
FIRST USAGE OF THERMOSTAT
1. With main unit screen ON, change the temperature bigger or smaller then measured temperature from
screen.
2. In a maximum 90 seconds, the main unit sends a command to receiver unit, which conrms by turning on /
off LED 1, and by a “click”, that is heard from inside relay.
3. From TuyaSmart app (make sure the device appears online after conguring internetpairing ) tap on the
device to access it. Using the “+” and “-” buttons, change the temperature bigger or smaller then measured
temperature from screen.
4. In 90 seconds or more, the application sends command through internet to thermostat receiver unit,
which conrms by turning on / off LED 1, and with a “click” sound from inside relay. The temperature will
change on the main unit screen.
If there is no change after 90 - 180 seconds (2 minutes), check again if you have changed the temperature
to bigger / smaller than current temperature displayed and check if the device is online.
II. PAIR MAIN UNIT WITH RECEIVER UNIT
Perform this procedure only if it is absolutely necessary: if you have problems controlling main unit settings
from smartphone app, after pairing receiver with wireless router ( the screen does not receive commands for
5 - 10 minutes from mobile app).
1. Press and hold the pairing button on receiver until LED 1 ashes quickly.
2. With main unit screen closed (press the On / Off button), long press the M button on the main unit until a
4-digit code and three more symbols appear on screen. Press the “up arrow” button immediately for pairing.
3. LED 1 blinks slowly; wait for a few moments until LED 1 stops ashing and closes. The pairing is
completed.
4. Switch off and on the main unit, and test functions by changing temperature higher / lower than the actual
temperature from thermostat screen.
