ENGLISH
SAFE LIMITS OF OPERATION
Polk Audio specifies the recommended amplification range
for each of its passive (non-amplified) loudspeakers Typically
that specification wi II be expressed as a range of power such
as 20-200 W (per channel) It is important to understand
what those numbers mean when choosing a receiver or
amplifier for your Polk loudspeakers The lower number
indicates the lowest continuous rated power that will yield
acceptable performance in a typical listening environment
The higher number indicates the highest per channel power
that should be used with your Polk speakers That number
should not be confused with a "Power Handling" specification
and it does not imply that the speaker will safely handle
that full amount of power on a long-term basis. We specify
a wide range of power ratings because not all electronics
manufacturers use the same method for rating power.
In fact, high quality lower-rated amplifiers sound better and
play louder than low quality units with a higher power rating.
Automobile horsepower is a good analogy. Your car probably
has far more horsepower than it needs for your daily commute
and is likely capable of going well over 120mph (190km/hr)
Having that extra power is good for on-ramp acceleration
BRING ON THE NOllE!
Please inspect each loudspeaker carefully Notify your
Polk Audio dealer if you notice any damage or missing items
Keep the carton and packing material. They will do the best
job of protecting your speakers if they need to be transported.
BUILDING A HOME FOR YOUR SUBWOOFER-
MM SUB ENCLOSURE 101
To get the best performance from your MM Subwoofers,
you must use a Subwoofer Enclosure. Don't bother
using them in "free air," with no sub box, just popped into
the back deck of your car. You will not get very good
performance from your subwoofers if you do this.
They are not designed to be installed infinite baffle or
"free air" This will void the warranty
You can build your own box, buy a pre-built box or a box kit,
or have your Polk Audio dealer design and build a custom sub
enclosure for you Your MM Subwoofers were designed to
work well in a wide variety of enclosure sizes and
configurations
If you choose to build your own enclosure, be sure to build
it well. Make certain it's properly sealed and airtight for
and danger avoidance (like getting away from brain-eating
zombies) but that doesn't mean that it is advisable to operate
your car on North American highways at full power and
maximum speed for an extended period of time. Just ask
your local state trooper if you are in doubt Simi larly, we
recommend using amplifiers and receivers with rated power
above the Power Handling limits of our speakers because
having extra power available for short term peaks is conducive
to better sound quality, maximum dynamic range and effortless
high volume output But we strongly urge you not to use the
full power of your amplifier or receiver for daily listening
Loudspeakers can be damaged when an amplifier, regardless
of its wattage, is made to play at higher listening levels than
its power can clearly produce Operation at this level can result
in very high levels of audible distortion originating in the
amplifier, which can add a harsh, gritty sound to your listening
material. If you hear distortion-turn the volume down
or risk damaging your speakers. You can damage just
about any speaker, regardless of power rating, if you drive an
amplifier to or beyond the point of distortion
maximum bass performance.
Polk Audio Customer Service is available from
9am-6pm, EST, Monday through Friday, at 800-377-7655
(US & Can only, outside the US please call
410-358-36001 or email [email protected]
Please do not hesitate to call us if you have questions
about your speaker system. We love this stuff.
RECOMMENDED SEALED ENCLOSURES
MM840 & MM8400vc 035 cu ft (99L)
MM1040 & MM10400vc 0.66 cu ft (187L)
MM1240 & MM12400vc OB8 cu ft (24.9L)
MM1540 & MM15400vc 15 cu ft (425L)
For more information about enclosures and configurations, log
on to wwwpolkaudiocom/car/toolbox/subboxplansl Or call
Polk Audio's Customer Service Department for a FAXback Sub
Enclosure info sheet
2
~,,,,, r" ... ,
De~;iqned to Perform

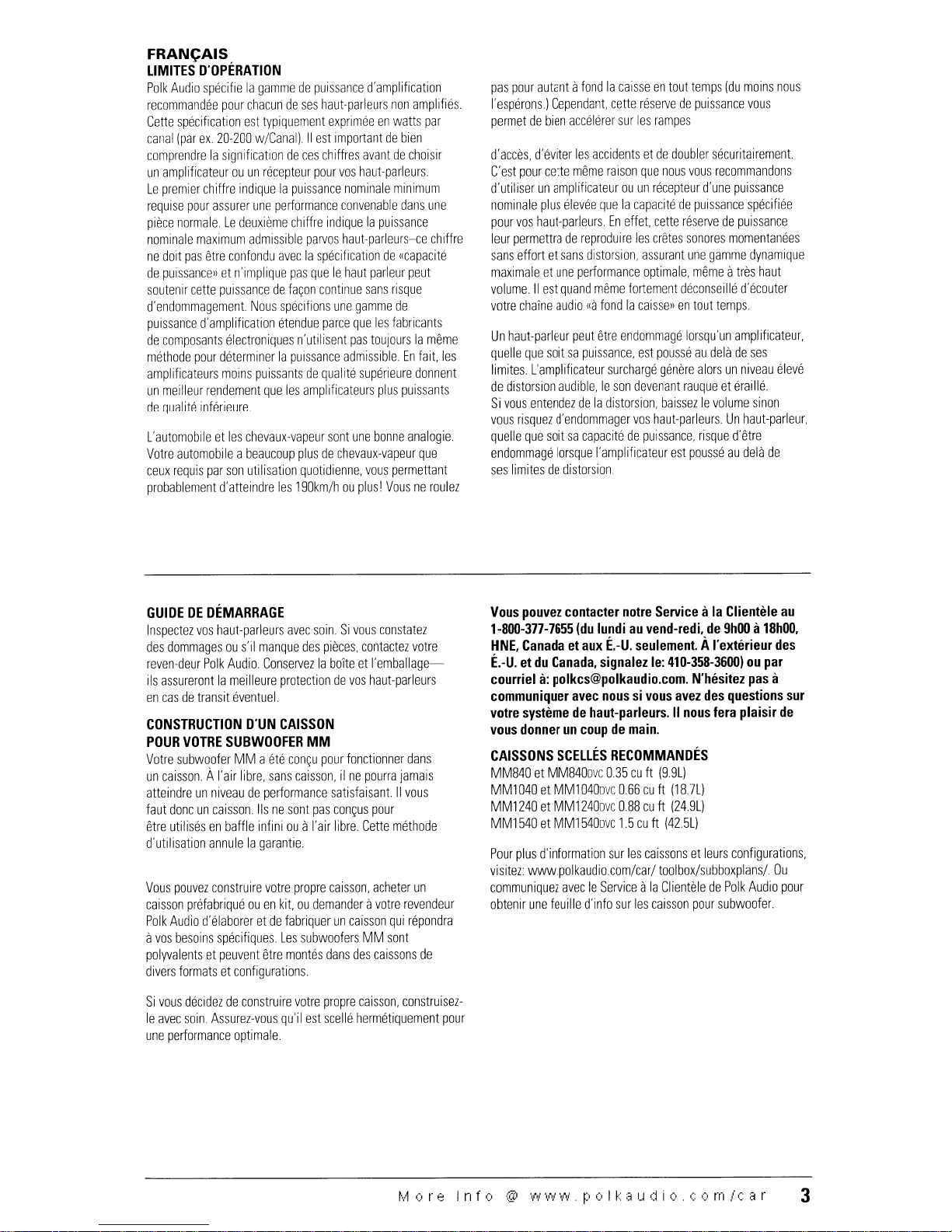

FRANCAIS
L1MITES O'OPERATION
Polk Audio specifie la gamme de puissance d'amplification
recommandee pour chacun de ses haut-parleurs non amplifies
Cette specification est typiquement exprimee en watts par
canal (par ex. 20-200 w/Canal). II est important de bien
com prendre la signification de ces chiffres avant de choisir
un amplificateur ou un recepteur pour vos haut-parleurs.
Le premier chiffre indique la puissance nominale minimum
requise pour assurer une performance convenable dans une
piece normale Le deuxieme chiffre indique la puissance
nominale maximum admissible parvos haut-parleurs-ce chiffre
ne do it pas etre confondu avec la specification de «capacite
de puissance» et n'implique pas que Ie haut parleur peut
soutenir cette puissance de fa~on continue sans risque
d'endommagement Nous specifions une gamme de
puissance d'amplification etendue parce que les fabricants
de composants electroniques n'utilisent pas toujours la meme
methode pour determiner la puissance admissible En fait. les
amplificateurs moins puissants de qualite superieure donnent
un meilleur rendement que les amplificateurs plus puissants
de qualite inferieure
L'automobile et les chevaux-vapeur sont une bonne analogie.
Votre automobile a beaucoup plus de chevaux-vapeur que
ceux requis par son utilisation quotidienne, vous permettant
probablement d'atteindre les 190km/h ou plus! Vous ne roulez
GUIDE OE OEMARRAGE
Inspectez vos haut-parleurs avec soin. Si vous constatez
des dommages ou s'il manque des pieces, contactez votre
reven-deur Polk Audio Conservez la boTte et I'emballage-
ils assureront la meilleure protection de vos haut-parleurs
en cas de transit eventuel.
CONSTRUCTION O'UN CAISSON
POUR VOTRE SUBWOOFER MM
Votre subwoofer MM a ete con~u pour fonctionner dans
un caisson A I'air libre, sans caisson, il ne pourra jamais
atteindre un niveau de performance satisfaisant II vous
faut donc un caisson. lis ne sont pas con~us pour
etre utilises en baffle infini ou a I'air libre Cette methode
d'utilisation annule la garantie.
Vous pouvez construire votre propre caisson, acheter un
caisson prefabrique ou en kit. ou demander a votre revendeur
Polk Audio d'elaborer et de fabriquer un caisson qui repondra
avos besoins specifiques. Les subwoofers MM sont
polyvalents et peuvent etre montes dans des caissons de
divers formats et configurations.
Si vous decidez de construire votre propre caisson, construisez-
Ie avec soin. Assurez-vous qu'il est scelle hermetiquement pour
une performance optimale.
pas pour autant a fond la caisse en tout temps (du moins nous
I'esperons) Cependant. cette reserve de puissance vous
permet de bien accelerer sur les rampes
d'acces, d'eviter les accidents et de doubler securitairement.
C'est pour cette meme raison que nous vous recommandons
d'utiliser un amplificateur ou un recepteur d'une puissance
nominale plus elevee que la capacite de puissance specifiee
pour vos haut-parleurs. En effet. cette reserve de puissance
leur permettra de reproduire les cretes sonores momentanees
sans effort et sans distorsion, assurant une gamme dynamique
maximale et une performance optimale, meme a tres haut
volume. II est quand meme fortement deconseille d'ecouter
votre chaine audio ((a fond la caisse» en tout temps.
Un haut-parleur peut etre endommage lorsqu'un amplificateur,
quelle que soit sa puissance, est pousse au dela de ses
limites. L'amplificateur surcharge genere alors un niveau eleve
de distorsion audible, Ie son devenant rauque et eraille.
Si vous entendez de la distorsion, baissez Ie volume sinon
vous risquez d'endommager vos haut-parleurs. Un haut-parleur,
quelle que soit sa capacite de puissance, risque d'etre
endommage lorsque I'amplificateur est pousse au dela de
ses limites de distorsion
Vous pouvez contacter notre Service a la Clientele au
1-800-377-7655 (du lundi au vend-redi. de 9hOO a 18hOO,
HNE, Canada et aux E.-U, seulement. A I'exterieur des
E.-U. et du Canada, signalez Ie: 410-358-36001 ou par
courriel a: [email protected]. N'hesitez pas a
communiquer avec no us si vous avez des questions sur
votre systeme de haut-parleurs. " no us 'era plaisir de
vous donner un coup de main.
CAISSONS SCELLES RECOMMANOES
MM840 et MM8400vc 0.35 cu ft (99L)
MM1040 et MM10400vc 0.66 cu ft (18lL)
MM1240 et MM12400vc 088 cu ft (249L)
MM1540 et MM15400vc 1.5 cu ft (425L)
Pour plus d'information sur les caissons et leurs configurations,
visitez: wwwpolkaudiocom/car/ toolbox/subboxplansl Ou
communiquez avec Ie Service a la Clientele de Polk Audio pour
obtenir une feuille d'info sur les caisson pour subwoofer.
1'·,1 ot"e Info @'W'oN'oN polkaudio.com/car 3

ESPANOL
LiMITES SEGUROS DE OPERACION
Polk Audio especifica el intervalo de amplificacion
recomendado para sus altavoces pasivos (no amplificados)
Por 10 general, la especificacion se expresa como un cierto
intervalo de potencia, tal como 20 a 200 W (par canal). Es
importante entender 10 que estos numeros significan cuando
se escoge un receptor 0 un amplificador para los altavoces
Polk Audio. EI numero inferior indica la potencia nominal
continua minima que produce un rendimiento aceptable en
un ambiente acustico normaL EI numero superior indica la
potencia maxima par canal que se debe dar a los altavoces
Polk Audio. Este numero no debe confundirse con la
"administracion de pOlencia" y no implica que el allavoz
administre indefinidamente con seguridad tal potencia
maxima. Especificamos una amplia gama de valores nominales
de potencia porque no todos los fabricantes de aparatos
electronicos utilizan el mismo metoda para establecer el
valor nominal de potencia. De hecho, los amplificadores
de alta calidad con valor nominal de potencia bajo suenan
mejor y mas fuerte que las unidades de baja calidad can
valor nominal de potencia alto.
La potencia de los automoviles en caballos de fuerza es una
buena analogfa Su autom6vil probablemente tiene muchos
mas caballos de fuerza de los que necesita para ir diariamente
al trabajo y es capaz de desplazarse a velocidades de mas de
120 mph (190 kph). Tener la potencia adicional es buena para
la aceleracion en las rampas de entrada a las autopistas y para
evitar el peligro, pero no significa que sea aconsejable
QUE TRAIGAN EL ZONIDO
Inspeccione cuidadosamente los altavoces. Comunfquese
con su distribuidor de Polk Audio si falta alguna pieza a si
hay alguna pieza daiiada. Guarde la caja de carton yel
material de empaquetado; son 10 mejor para proteger los
altavoces si hay que transportarlos
CONSTRUCCION DE UN HOGAR PARA
SU SUBWOOFER DB. ASPECTOS BAslCOS
DE LAS CAJAS DE SUBWOOFER MM
Para obtener el mejor rendimiento de sus subwoofers MM,
es necesario utilizar una caja de subwoofer. No se tome
la molestia de utilizarlos "al aire libre," sin caja de subwoofer
o simplemente encajados en la repisa trasera del autom6viL
Si 10 hace, los subwoofers no daran buen rendimiento.
pues no han side diseiiados para instalarse con bafle infnito
o "al aire libre." Tal instalacion anula la garantfa.
Usted puede construir su propia caja. comprar una caja
prefabricada 0 un juego de construccion de caja, 0 pedirle
al distribuidor de Polk Audio que diseiie y construya una
caja a la medida para su subwoofer. Los subwoofers MM
han side diseiiados para funcionar bien en cajas con una
amplia variedad de tamaiios y configuraciones
Si decide construir su propia caja, asegurese de hacerlo
bien. La caja debe estar correctamente sellada y debe ser
hermetica para producir el maximo rendimiento de bajos
4rvlrvl: Designed to Perform
conducir el automovil por la carretera a toda velocidad
y potencia durante largos perlodos de tiempo No 10 es.
Si 10 duda, preguntele a su mecanico local aa la pol ida
De manera similar, recomendamos que use amplificadores
y receptores con valor de potencia nominal mayor que los
limites de administraci6n de potencia de nuestros altavoces,
porque tener potencia adicional para maximos de poca
duraci6n conduce a mejor calidad de sonido, maxima gama
dinamica y salida de alto volumen sin esfuerzo. Pero Ie
recomendamos enfaticamente que no aplique a diario a sus
altavoces la potencia maxima de su amplificador 0 receptor.
Los altavoces se pueden daiiar cuando se hace funcionar
un amplificador, independientemente de su potencia en
vatios, a mas volumen del que puede producir can claridad.
EI funcionamiento a este volumen puede producir altos niveles
de distorsion audible originada en el amplificador, 10 cual
puede agregar un sonido discordante y arenoso a 10 que
se esta escuchando. Si oye distorsion, baje el volumen 0
arriesguese a dafiar los altavoces. Casi cualquier altavoz
se puede dafiar, independientemente de su valor nominal
de potencia, si se sube el volumen del amplificador 0 el
receptor hasta la distorsion y mas.
EI Servicio al Cliente de Polk Audio esta a su
disposicion de lunes a viernes. de 9:00 de la manana
a 6:00 de la tarde. hora del Este. por el 800 377 7655
(Solo en Canada y Estados Unidos; fuera de Estados
Unidos y Canada. lIame al410 358 3600) 0 escribanos
un mensaje de e-mail [email protected].
No dude en lIamarnos si tiene preguntas sobre
su sistema de altavoces. Nos encanta todo esto.
CAJAS SELLADAS RECOMENDADAS
MM840 y MM8400vc 0.35 pies 3 (99 L)
MM1040 y MM10400vc 0.66 pies 3 (187 L)
MM1240 y MM12400vc 0.88 pies 3 (249 U
MM1540 y MM15400vc 1.5 pies 3 (425U
Para obtener mas informacion sobre caJas Y configuraciones,
vaya a www.polkaudio.com/car/toolbox/subboxplansl
o lIame al Departamento de Servicio al Cliente de Polk Audio
para que Ie enviemos por fax una hoja informativa sobre cajas
de subwoofer.

DEUTSCH
SICHERE BETRIEBSGRENZWERTE
Polk Audio legt fur jeden seiner passiven (nicht verstarkten)
Lautsprecher einen empfohlenen Verstarkungsbereich fest
Normalerweise wird dieser Wert als Leistungsbereich
ausgedrUckt, wie etwa 20-200 W (pro Kanal) Es ist wichtig,
dass Sie bei der Auswahl eines Receivers oder Verstarkers
fUr Ihre Polk-Lautsprecher verstehen, was diese Zahlen
bedeuten Die niedrigere Zahl ist die niedrigste Dauerleistung,
die in einer typischen Hbrumgebung einen akzeptablen Sound
bietet. Die hbhere Zahl verweist auf die hbchste Leistung
(pro Kanal). die mit Ihren Polk-Lautsprechern verwendet
werden sollte. Diese Zahl sollte nicht mit der Belastbarkeit
verwechselt werden und sagt nicht aus, dass der Lautsprecher
diese Leistung langfristig verkraften kann. Wir geben einen
breiten Belastungsbereich an, da nicht aile Elektronikhersteller
die gleichen Messmethoden verwenden Hochwertige
Verstarker mit niedriger Belastbarkeit klingen sogar besser und
lauter als minderwertige Verstarker mit hoher Belastbarkeit
Die PS-Leistung eines Autos ware ein guter Vergleich Ihr
Auto hat wahrscheinlich vie I mehr PS als fur die tagliche Fahrt
zur Arbeit nbtig ist und kbnnte mehr als 190km/h erreichen.
Diese Leistung ist fUr die Beschleunigung bei der Einfahrt in
die Autobahn und bei der Vermeidung von efahrensituationen
nUtzlich, aber es ist nicht empfehlenswert, langere Zeit mit
Volltempo zu fahren. Wirklich. Fragen Sie einfach Ihren
ERSTE SCHRITTE
Inspizieren Sie bitte Jeden Lautsprecher sorgfaltig.
Verstandigen Sie Ihren Polk Audio-Fachhandler, falls Sie
Schaden oder fehlende Teile bemerken. Bewahren Sie den
Karton und das Verpackungsmaterial auf. Diese schUtzen bei
einem etwaig nbtigen Versand die Lautsprecher am besten.
EIN HElM FUR IHREN SUBWOOFER-DAS MM
SUBWOOFER-GEHAUSE
Um die optimale Leistung aus Ihrem MM-Subwoofer
herauszuholen, benbtigen Sie ein Subwoofer-Gehause.
Verwenden Sie ihn nicht "im Freien," d. h ohne Gehause
auf der hinteren Ablage Ihres Autos. Dies wurde die
Leistung Ihrer Subwoofer deutlich verringern. Sie sind
nicht fUr die Installation in einer unendlichen Schallwand
Um Freien") konzipiert. Dadurch erlischt die Garantie.
Sie kbnnen Ihr eigenes Gehause bauen, ein fertiges
Gehause oder einen Bausatz kaufen, oder ein spezielles
Subwoofer Gehause von Ihrem Polk Audio Fachhandler
entwerfen und bauen lassen. Ihre MM Subwoofer bieten
in vielen Gehausegrb~en und Konfigurationen
hervorragende Leistungen.
Wenn Sie Ihr eigenes Gehause bauen, mussen Sie
auf eine saubere Verarbeitung achten. Stellen Sie sicher,
dass les richtig abgedichtet und luftdicht ist, um eine
maximale Bassleistung zu erhalten.
Automechaniker, wenn Sie das nicht glauben Wir empfehlen
analog dazu Verstarker und Receiver mit einer Leistung, die
uber der Belastbarkeit unserer Lautsprecher liegt, da die fUr
kurze Leistungsspitzen verfUgbare zusatzliche Leistung eine
bessere Klangqualitat, einen maximalen Dynamikbereich und
eine mUhelose Wiedergabe hoher Lautstarken ermbglicht.
Aber Sie sollten auf keinen Fall die volle Leistung Ihres
Verstarkers oder Receivers tUr den Dauerbetrieb verwenden.
Wenn ein Verstarker, ungeachtet seiner Leistung in Watt,
lautere Musik abspielt, als er ohne Verzerrung produzieren
kann, kann dies die Lautsprecher beschadigen Bei einem
Betrieb mit dieser Lautstarke kann der Verstarker sehr hohe,
hbrbare Verzerrungen erzeugen, welche die Musik rau und
grob klingen lassen kbnnen. Wenn Sie Verzerrungen hbren,
sollten Sie die Lautstarke reduzieren, damit Ihre Lautsprecher
nicht beschadigt werden. Sie kbnnen praktisch jeden
Lautsprecher lungeachtet der Belastbarkeit) beschadigen,
wenn Sie einen Verstarker bis zu dem Punkt aufdrehen,
wo Verzerrungen eintreten, oder noch daruber.
Der Kundendienst von Polk Audio ist Mo-Fr von 9-18 h
(US-Ostkiistenzeit) unter der Nummer 800-377-7655
(nur USA und Kanada, ansonsten rufen Sie bitte
[phone] an) telefonisch erreichbar, oder
per E-Mail [email protected]. Rufen Sie
uns einfach an, wenn Sie Fragen iiber Ihr Lau-
tsprechersystem haben. Wir helfen Ihnen gerne.
EMPFOHLENE GESCHLOSSENE GEHAUSE
MM840 & MM8400vc 0.35 Kubikfu~ (9,9 I)
MM1040 & MM1 o40ovc 0.66 KubikM (18.7 I)
MM1240 & MM12400vc 0.88 KubikM (24,9 I)
MM1540 & MM15400vc 1.5 KUBIKFU~ (42,51)
Weitere Informationen Uber Gehause und Konfigurationen
finden Sie unter www.polkaudio.com/car/toolbox/
subboxplansl. oder Sie kbnnen den Kundendienst von
Polk Audio anrufen und sich ein Datenblatt uber Subwoofer
Gehause zufaxen lassen.
rvlc-re Infc- @ IN".r'l"' .. ·, .... pc-lkaudic-.cc-rn/car 5

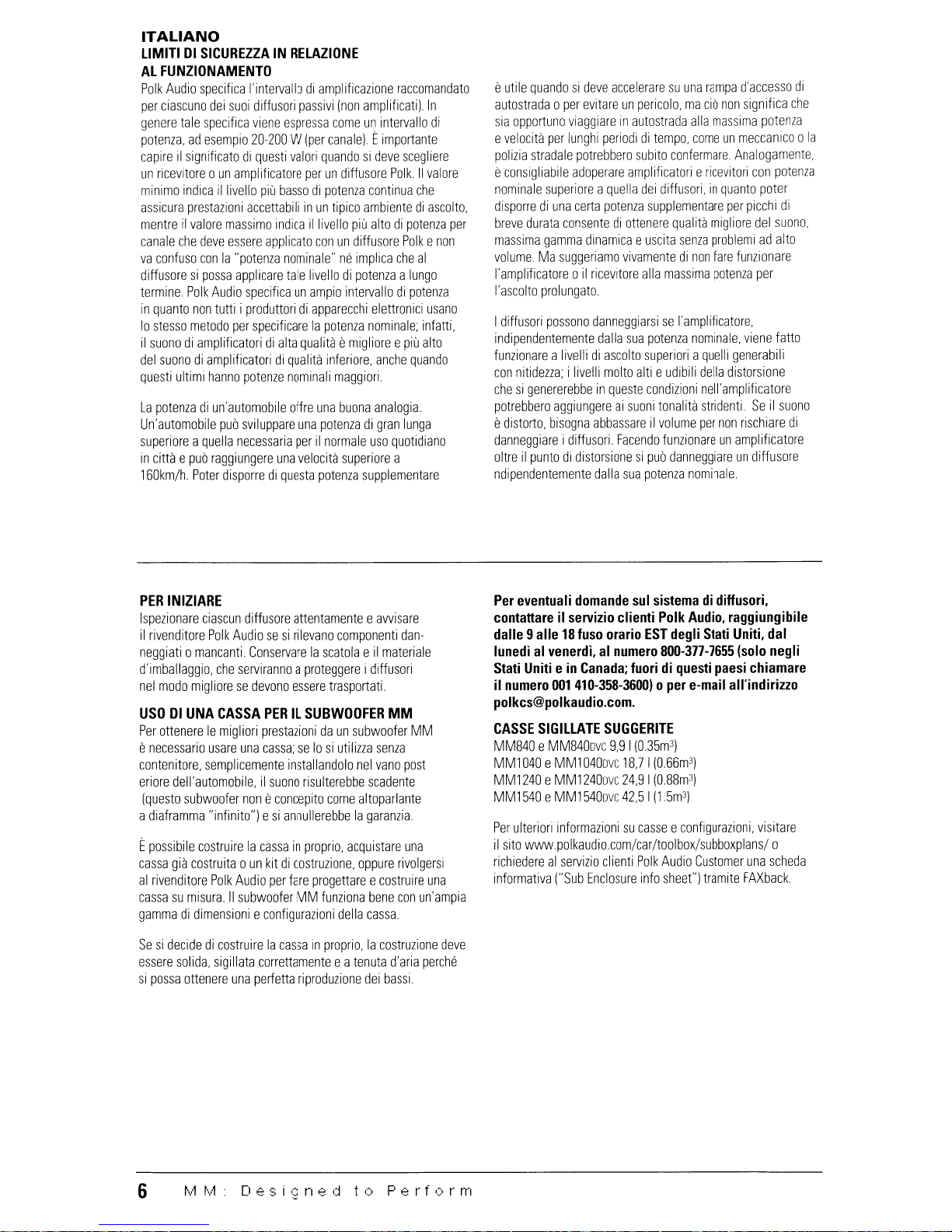

ITALIANO
L1MITI DI SICUREZZA IN RELAZIONE
AL FUNZIONAMENTO
Polk Audio specifica I'intervallo di amplificazione raccomandato
per ciascuno dei suoi diffusori passivi (non amplificatil. In
genere tale specifica viene espressa come un intervallo di
potenza, ad esempio 20-200 W (per canale) E importante
capire il significato di questi valori quando si deve scegliere
un ricevitore 0 un amplificatore per un diffusore Polk. II valore
minimo indica illivello piu basso di potenza continua che
assicura prestazioni accettabili in un tipico ambiente di ascolto,
mentre il valore massimo indica illivello piu alto di potenza per
canale che deve essere applicato con un diffusore Polk e non
va confuso con la "potenza nominale" ne implica che al
diffusore si possa applicare tale livello di potenza a lungo
termine. Polk Audio specifica un ampio intervallo di potenza
in quanta non tutti i produttori di apparecchi elettronici usano
10 stesso metoda per specificare la potenza nominale; infatti,
il suono di amplificatori di alta qualita e migliore e piu alto
del suono di amplificatori di qualita inferiore, anche quando
questi ultimi hanno potenze nominali maggiori.
La potenza di un'automobile offre una buona analogia.
Un'automobile pub sviluppare una potenza di gran lunga
superiore a quella necessaria per iI normale uso quotidiano
in citta e pub raggiungere una velocita superiore a
160km/h Poter dispone di questa potenza supplementare
PER INIZIARE
Ispezionare ciascun diffusore attentamente e awisare
il rivenditore Polk Audio se si rilevano componenti dan-
neggiati 0 mancanti, Conservare la scatola e il materia Ie
d'imballaggio, che serviranno a proteggere i diffusori
nel modo migliore se devono essere trasportati
usa DI UNA CASSA PER IL SUBWOOFER MM
Per ottenere Ie migliori prestazioni da un subwoofer MM
e necessario usare una cassa; se 10 si utilizza senza
contenitore, semplicemente installandolo nel vano post
eriore dell'automobile, il suono risulterebbe scadente
(questo subwoofer non e concepito come altoparlante
a diaframma "infinito") e si annullerebbe la garanzia.
E possibile costruire la cassa in proprio, acquistare una
cassa gia costruita 0 un kit di costruzione, oppure rivolgersi
al rivenditore Polk Audio per fare progettare e costruire una
cassa su misura. II subwoofer MM funziona bene con un'ampia
gamma di dimensioni e configurazioni della cassa
Se si decide di costruire la cassa in proprio, la costruzione deve
essere solida, sigillata correttamente ea tenuta d'aria percM
si possa ottenere una perfetta riproduzione dei bassi.
e utile quando si deve accelerare su una rampa d'accesso di
autostrada 0 per evitare un pericolo, ma cib non significa che
sia opportuno viaggiare in autostrada alia massima potenza
e velocita per lunghi periodi di tempo, come un meccanico 0 la
polizia stradale potrebbero sub ito confermare Analogamente,
e consigliabile adoperare amplificatori e ricevitori con potenza
nominale superiore a quella dei diffusori, in quanta poter
disporre di una certa potenza supplementare per picchi di
breve durata consente di ottenere qualita migliore del suono,
massima gamma dinamica e uscita senza problemi ad alto
volume. Ma suggeriamo vivamente di non fare funzionare
I'amplificatore 0 il ricevitore alia massima potenza per
I'ascolto prolungato
I diffusori possono danneggiarsi se I'amplificatore,
indipendentemente dalla sua potenza nominale, viene fatto
funzionare a livelli di ascolto superiori a quelli generabili
connitidezza; i livelli molto alti e udibili della distorsione
che si genererebbe in queste condizioni nell'amplificatore
potrebbero aggiungere ai suoni tonal ita stridenti Se il suono
e distorto, bisogna abbassare il volume per non rischiare di
danneggiare i diffusori Facendo funzionare un amplificatore
oltre il punta di distorsione si pub danneggiare un diffusore
ndipendentemente dalla sua potenza nominale.
Per eventuali domande sui sistema di diffusori.
contattare il servizio clienti Polk Audio. raggiungibile
dalle 9 aile 18 fuso ora rio EST degli Stati Uniti. dal
lunedi al venerdi. al numero 800-371-7655 (solo negli
Stati Uniti e in Canada; fuori di questi paesi chiamare
il numero 001410-358-3600) 0 per e-mail all'indirizzo
[email protected].
CASSE SIGILLATE SUGGERITE
MM840 e MM8400vc 9,9 I (035m
3)
MM1040 e MM10400vc 18,7 I (O,66m
3)
MM1240 e MM12400vc 24,91 (0 88m
3)
MM1540 e MM15400vc 42,51 (1.5m
3)
Per ulteriori informazioni su casse e configurazioni, visitare
iI sito wwwpolkaudiocom/car/toolbox/subboxplans/ 0
richiedere al servizio c1ienti Polk Audio Customer una scheda
informativa ("Sub Enclosure info sheet") tramite FAXback.
6
h," tv'
Desiqne(j to Perform

PORTUGUES
L1MITES SEGUROS DE OPERACAO
A Polk Audio especifica a faixa de amplifica~ao para cada
uma de suas caixas acusticas passivas (nao amplificadas).
Esta especifica~ao e normal mente expressa como uma faixa
de potencia, como 20-200 W (por canal) E importante entender
o significado desses numeros ao escolher um receiver ou um
amplificador para as caixas acusticas Polk 0 numero menor
indica a potencia nominal continua mais baixa que produzira
um desempenho aceitavel em um ambiente de audi~ao
comum. 0 numero maior indica a potencia mais elevada
por canal que deve ser usada com as caixas acusticas Polk.
Este numero nao deve ser confundido com uma especifica~ao
de "potencia maxima permissivel" e nao significa que a
caixa acustica tera capacidade de reprodu~ao a longo prazo
desta quanti dade de potencia Especificamos uma ampla
gama de classifica~6es porque nem todos os fabricantes
de equipamentos eletr6nicos usam 0 mesmo metoda de
classifica~ao de potencia Na verdade, amplificadores
de alta qualidade com menor classifica~ao tem reprodu~ao
sonora melhor e mais alta do que unidades de baixa
qualidade com classifica~ao mais elevada.
A potencia do motor de um automovel e uma boa analogia.
Seu carro provavelmente tem muito mais potencia do
que precisa para suas viagens diarias e provavelmente pode
atingir uma velocidade bem acima de 190 km/h. Ter esta
potencia adicional e util para acelerar ao entrar em uma
rodovia e evitar perigos (como fugir de zumbis que se
alimentam de cerebrosl. mas nao significa que e aconselhavel
SOM NA CAIXA!
Inspecione cuidadosamente cada alto-falante. Notifique
o revendedor da Polk Audio caso note algum dana ou
caso estiver faltando algum componente. Guarde a caixa
eo material de embalagem, eles serao bastante uteis na
prote~ao dos alto-falantes, caso haja necessidade de
transporta-Ios.
CONSTRUCAO DE UMA CAIXA
PARA 0 SUBWOOFER MM
Para obter 0 melhor desempenho possivel dos subwoofers
MM, e preciso usar uma caixa de subwoofer. Nem tente usa-
los ao ar livre, sem uma caixa, colocando-os na parte traseira
de seu carro, pois nao terao bom desempenho. Eles nao foram
projetados para serem instalados como um sistema de
sonoflector infinito ou ao "ar livre." Isto anulara a garantia.
Voce pode construir sua propria caixa, comprar uma caixa
pre-fabricada ou um kit, ou solicitar que 0 revendedor
Polk Audio projete e construa uma caixa de subwoofer
personalizada. Os subwoofers db foram projetados para
produzir bom resultados em uma grande variedade de
tamanhos e configura~6es de caixas.
Se optar por construir sua propria caixa, certifique-se deque
seja bem construida. A caixa deve ser vedada e hermetica
para maxi mizar a reprodu~ao de graves.
dirigi-Io nas estradas a plena potencia e maxima velocidade
durante um periodo prolongado. Se estiver em duvida,
pergunte a policia rodoviaria. De mane ira semelhante,
recomendamos 0 uso de amplificadores e receivers com
potencia nominal acima dos limites da potencia maxima
permissivel das caixas acusticas, pois a potencia extra
disponivel para picos de curta dura~ao promove melhor
qualidade de som, maxima faixa dinamica e reprodu~ao
de alto volume natural. No entanto, recomendamos
enfaticamente que nao use a potencia plena do amplificador
ou receiver para as reprodu~6es sonoras cotidianas.
Os alto-falantes podem ser danificados quando um
amplificador, independentemente de sua potencia, for operado
a niveis de reprodu~ao mais elevados do que con segue
produzir. A opera~ao nesse volume pode resultar
em niveis multo elevados de distor~ao audivel a partir do
amplificador, 0 que pode acrescentar um som desarmonioso
e estridente ao audio sendo reproduzido Se ouvir distor~ao,
reduza 0 volume ou as caixas acusticas poderao ser
danificadas. E possivel danificar praticamente qualquer
caixa acustica, independentemente de sua potencia, se
o amplificador for utilizado alem do ponto de distor~ao
o Departamento de Atendimento ao Cliente da Polk
Audio esta disponivel de segunda a sexta-feira, das
9:00 as 18:00 hs (horario de Nova York), pelo numero
+ 1-800-377-7655 (apenas EUA e Canada; ligaf,foes de
outros paises devem ser feitas para [phone])
ou por e-mail [email protected]. Entre em
contato conosco caso tenha alguma duvida sobre 0
sistema. Som ea nossa paixiio.
CAIXAS VEDADAS RECOMENDADAS
MM840 e MM8400vc 9,9 I (0,35ft3)
MM1 040 e MM10400vc 18,7 I (0,66ft3)
MM1240 e MM12400vc 24,9 I (0,88ft3)
MM1540 e MM15400vc 42,5 I (1,5ft3)
Para obter mais informa~6es sobre caixas e configura~6es,
visite www.polkaudio.com/car/toolbox/subboxplans/ ou ligue
para 0 Departamento de Atendimento ao Cliente da Polk Audio
para receber por fax uma folha de informa~6es sobre caixas
de subwoofers.
Ivlore Inio @ WWIN.polkaudio.com/car 7

WIRING DIAGRAMS FOR MM840. MM1040. MM1240. MMl540 (Single Voice Coil Hookup)
Please make certain that your amplifier is rated to carry the specified load.
SCHEMA DE CABLAGE MM840. MM1040. MM1240. MMl540 (Bobine Acoustique unique)
Assurez-vous que votre amplificateur peut soutenir les charges specifiees.
DlAGRAMAS DE CABlEADO PARA lOS MODElOS MM840. MM1040, MM1240 V MM1540
(Conexion de bobina de Val rJnica) Asegurese de que el amplificador tenga la clasificaci6n nominal
necesaria para Ilevar la carga especificada.
SCHAlTPLANE FOR MM840. MM1040. MM1240. MM1540 (Anschluss einer Schwingspule)
Vergewissern Sie sich, dass Ihr Verstarker die angegebenen Werte erfullt
CABLAGGIO PER I MODElli MM840. MM1040, MM1240. MMl540 (collegamento a bobina
mobile singola) Accertarsi che i valori nominali dell'amplificatore siano adeguati al carico specificato
ESOUEMAS DE lIGACAO PARA AS UNIDADES MM840. MM1040, MM1240, MM1540
bobina movel simples) 0 amplificador deve ter capacidade para suportar a carga especificada
Single 4 Ohr.; load.
Charge simple 4 Ohms.
Carga unica de 4 Ohms.
Einzeln: 40hm-Lastwiderstand.
Carico da 4 Ohm singolo.
Carga simples de 4 Ohm.
8f\,1M: De~:;i'~lne,::J to Perform
With speakers wired in parallel: Two 4 Ohm
speakers will present a2 Ohm load.
Deux haut-parleurs de 4 Ohm connectes en
parallele constituent une charge de 2 Ohm.
Con los altavoces en paralelo: Dos altavoces
de 4 Ohm presentan una carga de 2 Ohm.
Parallel geschaltete Lautsprecher: Zwei 4 Ohm-
Lautsprecher fUhren zu einem 2 Ohm-Lastwiderstand.
Con idiffusori collegati in parallelo: due diffusori
da 4 Ohm presentano un carico di 2 Ohm.
Com as bobinas em paralelo, um alto-falante
de 4 Ohm tera uma carga de 2 Ohm.

DUAL VOICE COIL WIRING DIAGRAMS FOR MM840ovc, MM1040ovc, MM12400vc & MM15400vc
Please make certain that your amplifier is rated to carry the specified load.
SCHEMA DE CABLAGE-BOBINES ACOUSTUlUES JUMELEES: MM840ovc, MM1040ovc, MM12400vc & MM15400vc
Assurez-vous que votre amplificateur peut soutenir les charges specifiees.
D1AGRAMAS DE CABLEADO PARA LOS MODELOS MM840ovc, MM1040ovc, MM12400vc V MM15400vc
CON DOS BOBINAS DE VOl
Asegurese de que el amplificador tenga la clasificacion nominal necesaria para Ilevar la carga especificada.
SCHALTPLANE (DOPPEL-SCHWINGSPULEI FUR MM840ovc, MM1040ovc, MM12400vc & MM15400vc
Vergewissern Sie sich, dass Ihr Verstarker die angegebenen Werte erfUilt
CABLAGGIO A BOBINA MOBILE DOPPIA PER I MODELLI MM840DVC, MM1040ovc. MM12400vc E MMl5400vc
Accertarsi che i valori nominali dell'amplificatore siano adeguati al carico specificato.
ESQUEMAS DE L1GACAO PARA AS UNIDADES MM840ovc, MM1040Dvc, MM12400vc E MM15400vc (bobina movel dupla)
o amplificador deve ter capacidade para suportar a carga especificada
With coils in parallel, adual4 Ohm speaker
will present a2 Ohm load.
Un haut-parleur a bobines 4 Ohm jumell'!es
configurees en parallele constitue une charge
de 2 Ohm.
Con las bobinas en paralelo, un altavoz de dos
bobinas de 4 Ohm presenta una carga de 2 Ohm.
Bei parallel geschalteten Schwingspulen fuhrt
ein doppelter 4-0hm-Lautsprecher zu einem
2-0hm-Lastwiderstand.
Can Ie bobine in parallelo, un diffusore
da 4 Ohm doppio presenta un carico di 2 Ohm.
Com as bobinas em paralelo, um alto-falante
de 4 Ohm tera uma carga de 2 Ohm.
With coils wired in series, adual4 Ohm speaker
will
present an 8 Ohm load.
Un haut-parleur a bobines 4 Ohm jumelees
configurees en serie constitue une charge
de 8 Ohm.
Con las bobinas en serie, un altavoz de dos
bobinas de 4 Ohm presenta una carga de 8 Ohm.
Bei in Reihe geschalteten Schwingspulen fUhrt
ein doppelter 4-0hm-Lautsprecher zu einem
8-0hm-Lastwiderstand.
Con Ie bobine in serie, un diffusore da 4 Ohm
doppio presenta un carico di 8 Ohm.
Com as bobinas ligadas em serie, um alto-
falante
de 4 Ohm tera uma carga de 8 Ohm.
rvl 0 rei nf0@ W\N 'W . pol k au di0 . corn Ie ar9

DUAL VOICE COIL WIRING DIAGRAMS FOR MM840ovc, MM1040ovc, MM12400vc & MMl5400vc
SCHEMA DE CABLAGE-BOBINES ACOUSTIOUES JUMElEES: MM840ovc, MM1040ovc, MM12400vc & MM15400vc
DlAGRAMAS DE CABLEADO PARA LOS MODELOS MM840ovc, MM1040ovc, MM12400vc V MMl5400vc CON DOS BOBINAS DE V
SCHALTPLANE (DOPPEL-SCHWINGSPULE) FUR MM840ovc, MM1040ovc, MM12400vc & MM15400vc
CABLAGGIO A BOBINA MOBILE DOPPIA PER I MODElll MM840ovc, MM1040ovc, MM12400vc E MM15400vc
ESOUEMAS DE lIGACAO PARA AS UNIDADES MM840ovc, MM1040ovc, MM12400vc E MM15400vc (BOBINA MOVEl DUPLM
EJ ~;-..++o------,
With coils and speakers wired in parallel, two dual
4 Ohm speakers will present a1 Ohm load. (Not
recommended unless amplifier is rated for 1 Ohm
operation.)
Deux haut-parleurs, a bobines 4 Ohm jumelees
configurees en parallele, cables en parallele
constituent une charge de 1 Ohm. (Non recommande
a moins que I'amplificate ur soit capable de soutenir
une charge de 1 Ohm.)
Con las bobinas y los altavoces en paralelo,
2altavoces de dos bobinas y4 Ohm presentan una
carga de 1 Ohm. (Se recomienda no utilizar este
cableado a menos que el amplificador tenga una
clasificaci6n nominal para funcionar con 1 Ohm.)
Bei parallel geschalteten Schwingspulen und
Lautsprechern flihren 2 doppelte 4-0hm-Lautsprecher
zu einem 1-0hm-Lastwiderstand. (Nur zu empfehlen,
wenn der Verstarker fUr den 1-0hm-Betrieb
ausgelegt ist.)
Con Ie bobine ei diffusori collegati in parallelo: due
diffusori da 4 Ohm doppi presentano un carico di
1 Ohm. (Configurazione sconsigliata a meno che i
valori nominali dell'amplificatore non siano adeguati
al funzionamento a 1 Ohm.)
Com as bobinas e os alto-falantes ligados em paralelo,
dois alto-falantes duplos de 4 Ohm terao uma carga de
1 Ohm. (Nao recomendado a nao ser que 0amplificador
seja classificado para funcionamento em 1 Ohm.)
10 t·· ... l M: 0e s i 9 ned toP erf0) r rn
With the coils wired in series and the speakers
wired in parallel, 2dual4 Ohm speakers will present
a4 Ohm load.
Deux haut-parleurs, a bobines 4 Ohm jumelees
configurees en serie, cables en parallele constituent
une charge de 4 Ohm.
Con los las bobinas en serie y los altavoces en paralelo,
2altavoces de dos bobinas de 4 Ohm presentan una
carga de 4 Ohm.
Bei in Reihe geschalteten Schwingspulen und parallel
geschalteten
Lautsprechern fUhren 2 doppelte 4 Ohm
Lautsprecher zu einem 40hm-Lastwiderstand.
Con Ie bobine in serie ei diffusori in parallelo, due
diffusori da 4 Ohm doppi presentano un carico di 4 Ohm.
Com as bobinas ligadas em serie e os alto-falantes
ligados em paralelo, dois alto-falantes duplos de 4 Ohm
terao uma carga de 4 Ohm.

With the coils wired in series and the speakers
wired in parallel, 3dual4 Ohm speakers will present
a 2.7 Ohm load.
Trois haut-parleurs, a bobines 4 Ohm jumelees
configurees en serie, cables en parallele constituent
une charge de 2,7 Ohm.
Con las bobinas en serie y los altavoces en paralelo,
3 altavoces de 4 Ohm presentan una carga de 2.7 Ohm.
Bei in Reihe geschalteten Schwingspulen und parallel
geschalteten Lautsprechern fUhren 3 doppelte 4 Ohm
Lautsprecher zu einem 2,7 Ohm-Lastwiderstand.
Con Ie bobine in serie ei diffusori in parallelo,
tre diffusori da 4 Ohm doppi presentano un
carico di 2,7 Ohm.
Com as bobinas ligadas em serie e os alto-falantes
ligados em paralelo, tres alto-falantes duplos de
4 Ohm terao uma carga de 2,7 Ohm.
More Info @ www.polkaudio.com/car 11

TECHNICAL ASSISTANCE OR SERVICE
If, after following these hookup and installation directions, you
experience difficulty, please double check all wire connections.
ENGLISH

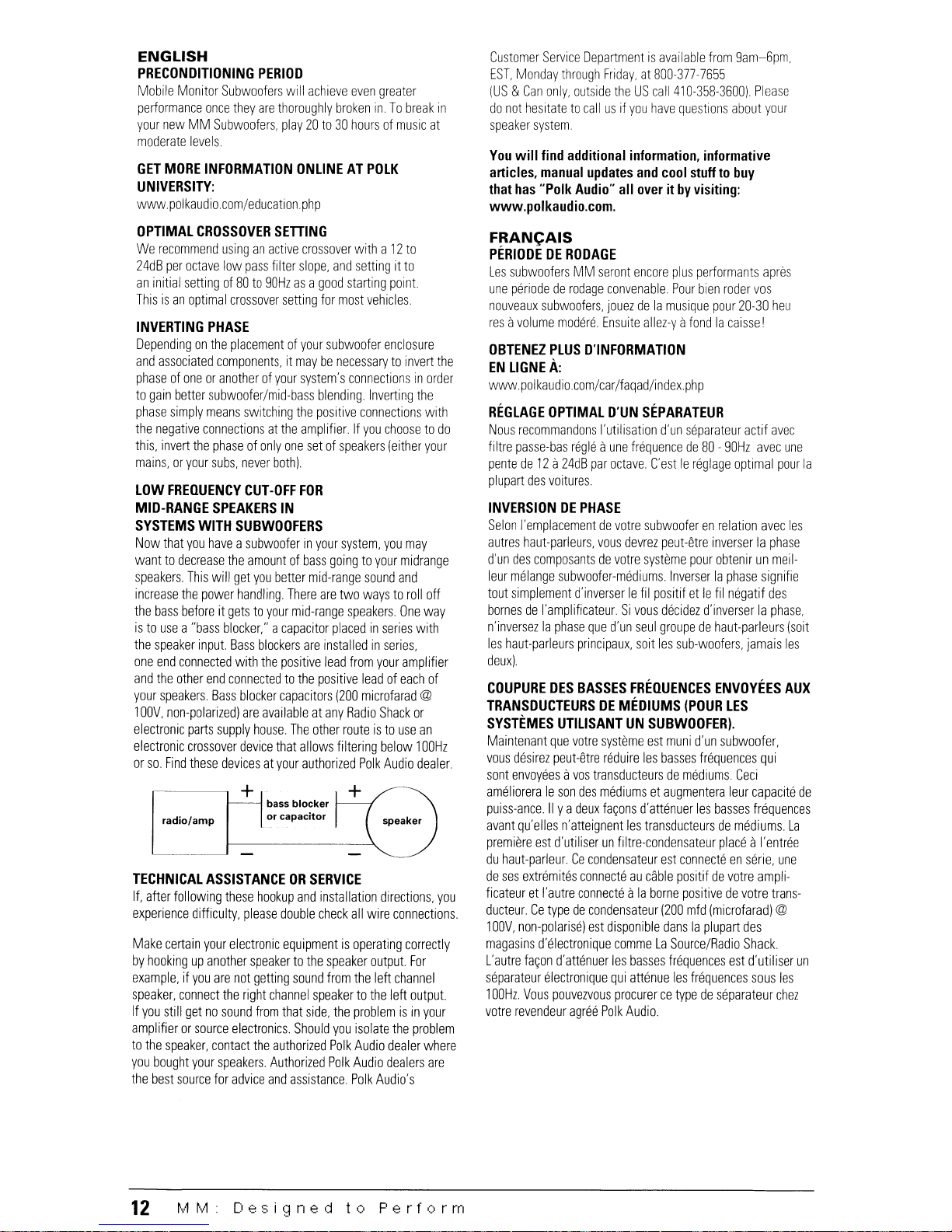

PRECONDITIONING PERIOD
Mobile Monitor Subwoofers will achieve even greater
performance once they are thoroughly broken in. To break in
your new MM Subwoofers, play 20 to 30 hours of music at
moderate levels.
FRANCAIS
PERIODE DE RODAGE
Les subwoofers MM seront encore plus performants apres
une peri ode de rodage convenable Pour bien roder vos
nouveaux subwoofers, jouez de la musique pour 20-30 heu
res a volume modere. Ensuite allez-y a fond la caisse I
OBTENEZ PLUS D'INFORMATlON
EN L1GNE A:
www.polkaudio.com/car/faqad/indexphp
REGLAGE OPTIMAL D'UN SEPARATEUR
Nous recommandons I'utilisation d'un separateur actif avec
filtre passe-bas regie a une frequence de 80 - 90Hz avec une
pente de 12 a 24dB par octave. C'est Ie reglage optimal pour la
plupart des voitures.
You will find additional information, informative
articles, manual updates and cool stuff to buy
that has "Polk Audio" all over it by visiting:
www.polkaudio.com.
Customer Service Department is available from 9am-6pm,
EST, Monday through Friday, at 800-377-7655
(US & Can only, outside the US call 410-358-3600). Please
do not hesitate to call us if you have questions about your
speaker system
INVERSION DE PHASE
Selon I'emplacement de votre subwoofer en relation avec les
autres haut-parleurs, vous devrez peut-etre inverser la phase
d'un des composants de votre systeme pour obtenir un meil-
leur melange subwoofer-mediums. Inverser la phase signifie
tout simplement d'inverser Ie fil positif et Ie fil negatif des
bornes de I'amplificateur. Si vous decidez d'inverser la phase,
n'inversez la phase que d'un seul groupe de haut-parleurs (soit
les haut-parleurs principaux, so it les sub-woofers, jamais les
deux)
COUPURE DES BASSES FREOUENCES ENVOYEES AUX
TRANSDUCTEURS DE MEDIUMS (POUR LES
SYSTEMES UTILISANT UN SUBWOOFER).
Maintenant que votre systeme est muni d'un subwoofer,
vous desirez peut-etre reduire les basses frequences qui
sont envoyees avos transducteurs de mediums. Ceci
ameliorera Ie son des mediums et augmentera leur capacite de
puiss-ance. II ya deux fa~ons d'attenuer les basses frequences
avant qu'elles n'atteignent les transducteurs de mediums. La
premiere est d'utiliser un filtre-condensateur place a I'entree
du haut-parleur. Ce condensateur est connecte en serie, une
de ses extremites connecte au cable positif de votre ampli-
ficateur et I'autre connecte a la borne positive de votre trans-
ducteur. Ce type de condensateur (200 mfd (microfarad) @
1 OOV, non-polarise) est disponible dans la plupart des
magasins d'electronique com me La Source/Radio Shack.
L'autre fa~on d'attenuer les basses frequences est d'utiliser un
separateur electronique qui attenue les frequences sous les
1 DOHz. Vous pouvezvous procurer ce type de separateur chez
votre revendeur agree Polk Audio.
bass blocker
or capacitor
+
GET MORE INFORMATION ONLINE AT POLK
UNIVERSITY:
www.polkaudio.com/education.php
OPTIMAL CROSSOVER SETTING
We recommend using an active crossover with a 12 to
24dB per octave low pass filter slope, and setting it to
an initial setting of 80 to 90Hz as a good starting point
This is an optimal crossover setting for most vehicles.
LOW FREOUENCY CUT-OFF FOR
MID-RANGE SPEAKERS IN
SYSTEMS WITH SUBWOOFERS
Now that you have a subwoofer in your system, you may
want to decrease the amount of bass going to your midrange
speakers. This will get you better mid-range sound and
increase the power handling There are two ways to roll off
the bass before it gets to your mid-range speakers One way
is to use a "bass blocker," a capacitor placed in series with
the speaker input Bass blockers are installed in series,
one end connected with the positive lead from your amplifier
and the other end connected to the positive lead of each of
your speakers Bass blocker capacitors (200 microfarad @
100V, non-polarized) are available at any Radio Shack or
electronic parts supply house. The other route is to use an
electronic crossover device that allows filtering below 100Hz
or so Find these devices at your authorized Polk Audio dealer.
INVERTING PHASE
Depending on the placement of your subwoofer enclosure
and associated components, it may be necessary to invert the
phase of one or another of your system's connections in order
to gain better subwoofer/mid-bass blending Inverting the
phase simply means switching the positive connections with
the negative connections at the amplifier. If you choose to do
this, invert the phase of only one set of speakers (either your
mains, or your subs, never both).
Make certain your electronic equipment is operating correctly
by hooking up another speaker to the speaker output For
example, if you are not getting sound from the left channel
speaker, connect the right channel speaker to the left output
If you still get no sound from that side, the problem is in your
amplifier or source electronics. Should you isolate the problem
to the speaker, contact the authorized Polk Audio dealer where
you bought your speakers. Authorized Polk Audio dealers are
the best source for advice and assistance. Polk Audio's
12
tv1 M Designed to Pet-form

~
+ filtrepasse-~--,)
haut au
radio/amp cond::ur _ haut~parleur
ASSISTANCE TECHNIQUE OU SERVICE
Si, apres avoir suivi toutes les instructions, vous eprouvez
des difficultes, verifiez toutes vos connexions Assurez vous
que vos composants electroniques fonctionnent carrectement
en connectant un autre haut-parleur aux sorties h.p. Par
exemple, si vous n'obtenez pas de son du haut-parleur du
canal gauche, connectez Ie haut-parleur du canal droit ala
sortie du canal gauche Si vous n'obtenez touJours pas de son
de ce canal. Ie probleme provient de votre amplificateur ou
d'un autre comp-osant electronique de source. Si vous concluez
que Ie probleme est relie au haut-parleur, communiquez avec
votre revendeur Polk Audio. Les revendeurs agrees Polk Audio
sont les mieux qualifies pour vous offm des conseils ou de
I'assistance. Vous pouvez contacter notre Service a la Clientele
au 1-8oo-377-7655Idu lundi au vendredi, de 9hoo a 18hoo,
HNE, Canada et aux E.-U. seulement A I'exterieur des E.-U
et du Canada, signalez Ie 410-358-3600) ou par courriel a
[email protected] N'hesitez pas a communiquer avec
nous si vous avez des questions sur votre systeme de
haut -parleurs.
Vous trouverez plus d'information, des articles
prat-iques, des mises a jour de nos manuels et des
articles/ vete-ments griffes ((Polk Audio» en visitant
www.polkaudio.com.
ESPANOl
PERioDO DE ACONDICIONAMIENTO
Los subwoofers MM se desempenan aun mejar una vez que
se acondicionan bien Para acondicionar sus altavoces
nuevos, hagalos funcionar de 20 a 30 horas con musica
a niveles moderados
HAY MAs INFORMACION EN LiNEA EN POLK
UNIVERSITY:
www.polkaudiocom/car/faqad/index.php
CONFIGURACION OPTIMA DEL CROSSOVER
Recomendamos instalar un crossover activo con una pendiente
de filtro de pasabaJas de 12 a 24dB par octava Fijar su valor
I/licial entre 80 y 90Hz es un huen punto de partida Este es un
valor de crossover optimo para la mayaria de los vehiculos
INVERSION DE FASE
Dependiendo de la colocacion de la caja del subwoofer \'
de sus componentes asociados. puede ser necesario invertir
la fase de una u otra de las conexionos de su sistema para
obtener una meJor combinacion de los altavoces de frecuencias
medias con el subwoofer. Invertir la fase significa simrlemente
Intercambiar la conexion positlva con la negativa en el
ampllflcador. Si decide hacer esto, invierta la rase de s610 uno
de los conjuntos de altavoces (los principales 0 los subwoofers;
nunca los dosl
CORTE DE FRECUENCIAS BAJAS PARA ALTAVOCES
DE FRECUENCIAS MEDIAS EN SISTEMAS CON
SUBWOOFERS
Ahora que tiene un subwoofer en el sistema, es recomendable
que disminuya la cantidad de bajos que van a los altavoces
de frecuencias medias. Esto dara mejor sonido de frecuencias
medias y permitira administrar mas potencia Hay dos maneras
de desviar los bajos dirigidos a los altavoces de frecuencias
medias Una de elias es instalar un "bloqueador de bajos", que
es un condensadar conectado en serie a la entrada de los
altavoces. Los bloqueadores de baJos se instalan en serie
conectando un extremo al conductor positive del amplificador y
el otro a la terminal positiva del altavoz.
Los condensadores bloqueadores de baJos (200 ~f a lOoV,
no polarizadosl se encuentran en RadioShack 0 en tiendas de
suminlstros de componentes electronicos La otra manera es
instalar un crossover electronico que retenga las frecuencias
I
~+I Bloqueador h+ )
de bajos 0
radio/amp _ _ _ capac~or _Altavoz
de menos de 100 Hz aproximadamente Estos d ispositivos
se pueden obtener a traves del distribuidor autarizado de
Polk Audio
ASISTENCIA 0 SERVICIO TECNICO
Si despues de seguir las instrucciones de conexion e
instalacion usted sigue teniendo dificultades, vue Iva a
comprobar todas las conexi ones de cables.
Asegurese de que su equipo electronico funciona
correctamente conectando otro altavoz a la salida de altavoces_
Por ejemplo, si no hay sonido en el canal de altavoces
izquierdo, conecte el altavoz del canal derecho a la salida
izquierda Si aun asi no hay sonido pOI ese lado, el problema
esta en el amplificador a en los componentes electronicos
fuente. Si logra aislar el problema en el altavoz,
comunfquese con el distribuidor autorizado de Polk Audio
donde compro el altavoz. Los distribuidores autorizados de
Polk Audio son la mejor fuente de consejos yasistencia
EI Departamento de Servicio al Cliente de Polk Audio esta a su
disposicion de lunes a viernes, de 9:00 de la manana
a 600 de la tarde. hora del Este, par el 800 377 7655 (Solo en
Canada y Estados Unidos: luera de Estados Unidos y Canada,
Ilame al410 358 3600) No dude enllamarnos si tiene
preguntas sobre su sistema de altavoces. En
www.polkaudio.com. hay mas informacion, articulos
informativos, actualizaciones de manuales
y cosas entretenidas para comprar que son
puro Polk Audio.

TECHNISCHER KUNOENDIENST UNO SERVICE
Wenn Sie Probleme haben, nachdem Sie den Anschlussund
Installationsanweisungen gefolgt sind, sollten Sie aile
Kabelverbindungen nochmals prufen
DEUTSCH
EINARBEITUNGSPERIOOE
Die MM-Subwoofer bringen nach einer grundlichen
Einarbeitung noch mehr Leistung Um Ihren neuen
db-Subwoofer einzuarbeiten, spielen Sie 20 bis 30
Stunden Musik bei mittlerer Lautstarke
Prufen Sie, ob Ihre elektronischen Gerate richtig funktionieren,
indem Sie einen anderen Lautsprecher an den
Lautsprecherausgang anschlie~en. Wenn Sie beispielsweise
keinen Sound aus dem linken Lautsprecher horen, schlie~en
Sie den rechten Lautsprecher an den linken Ausgang an. Wenn
Sie auf dieser Seite immer noch nichts hOren, liegt das Problem
an Ihrem Verstarker oder den elektronischen Geraten. Wenn
Sie den Lautsprecher als Ursache des Problems identifiziert
WEITERE INFORMATIONEN ERHALTEN SIE ONLINE
BEl POLK UNIVERSITY:
www.polkaudio.com/car/faqad/index.php
OPTIMALE CROSSOVER-EINSTELLUNGEN
Wir empfehlen ein aktives Crossover-System mit einer
Tiefpass-Flankensteilheit von 12 bis 24dB pro Oktave
und einer Einstellung von 80 bis 90Hz als gutem
Ausgangspunkt In den meisten Fahrzeugen bietet dies
die optima Ie Crossover-Einstellung.
-±i Bloccag9
io
I---±-- ... )
bassi 0
t-- __ C_o_nd_e_ns_at_or_e __ -\ Diffusore
radio/amp
INVERSIONE 01 FASE
A seconda della collocazione della cassa del subwoofer
e dei relativi componenti, pub essere necessario invertire
la fase di una delle connessioni dell'impianto per ottenere
una miscelazione migliore del suono del subwoofer e delle
frequenze intermedie. Per invertire la fase basta scambiare
Ie connessioni positive e quelle negative in corrispondenza
dell'amplificatore; se si decide di procedere cosi, invertire la
fase di un solo set dl diffusori (quelli principali 0i subwoofer,
ma mai entrambij
PER ULTERIORIINFORMAZIONI VISITARE LA PAGINA
"EDUCATION" SUL SITO
www.polkaudio.com/car/faqad/index.php
IMPOSTAZIONE OTTIMALE DEl CROSSOVER
Suggeriamo di usare un crossover attivo con filtro passa
basso da 12-24 dB/ottava e di impostarlo inizialmente
a80--90 Hz; questa valore e ideale per la maggior parte
dei veicoli
Ilaben, wenden Sie sich bitte an den autorisierten Polk Audio-
Fachhandler, bei dern Sie die Lautsprecher gekauft haben
Autorisierte Polk Audio-Fachhandler stehenlhnen gerne mit
Rat und Hilfe zur Seite.
ITALIANO
ROOAGGIO
I subwoofer MM offrono prestazioni ott/mali una volta rodati
Per rodare un subwoofer db nuovo, riprodurre musica per
20-30 ore a livelli moderati.
Sie erreichen den Kundendienst von Polk Audio telefonisch
unter 1-800-377-7655 (nur aus den USA und Kanada,
ansonsten [phone]),9-18 Uhr US-Ostkustenzeit,
Mo-Fr Kontaktieren Sie uns bitte, wenn Sie Fragen Liber
Ihr Lautsprechersystem haben.
Bei www,polkaudio,com finden Sie weitere
Informationen, niitzliche Hinweise, Aktualisierun!len
der Ookumentation und coole Sachen zum Thema
"Polk Audio",
ATTENUAZIONE A BASSA FREOUENZA PER
D1FFUSORI MIDRANGE IN IMPIANTI OOTATI 01
SUBWOOFER
Una volta Installato il subwoofer nell'impianto, pub essere utile
ridurre ililvello dei bassi trasmessi ai diffusori midrange; si
ottiene cosi un suono migliore aile frequenze intermedie
e si aumenta !a potenza nominale. Per attenuare i bassi prima
che raggiungano i midrange si pub scegliere fra due metodi_
II primo consiste nell'usare filtri passa alto, ossia condensatori
da inserire in serie con I'ingresso del diffusore; un'estremita
di ciascun condensatore va collegata al cavo positivo dell'am-
plificatore, e I'altra estremi a al cava positivo di ciascun
diffusore Questi condensatori (200 microfarad a 100V, non
polarizzati) sono reperibili presso i negozi di elettronlca L'altro
metodo consiste nell'adoperare un crossover elettronico, che
funziona da filtro sotto i 100Hz circa. Questo dispositivo e
reperibile presso il rivenditore Polk Audio
+Bass Blocker 1+ 0
oder
Kondensator _ Lautsprecher
radio/amp
PHASENUMKEHRUNG
Je nach der Platzierung Ihres Subwoofer-Gehauses und der
dazugehorigen Komponenten kann es eventuell erforderlich
sein, die Phase einer oder mehrer Systemanschlusse
umzukehren, um einen besseren Ubergang zwischen
Subwoofer und MitteltOner zu erzielen Zur Phasenumkehrung
mussen Sie einfach die positiven und negativen Anschlusse
am Verstarker vertauschen. Wenn Sie dies tun wollen, durfen
Sie nur die Phase einer Lautsprechergruppe (entweder
Hauptlautsprecher oder Subwoofer), aber nie beide umkehren.
TIEFFREnUENZ-REOUZIERUNG FUR MITTELTONER IN
SYSTEM EN MIT SUBWOOFERN
Da Sie jetzt einen Subwoofer in Ihrem System haben,
wollen Sie vielleicht die Basszuteilung fUr Ihren Mittelttiner
reduzieren. Dies verbessert den Mitteltonbereich und steigert
die Belastbarkeit Es gibt zwei Methoden, um den Bass
umzuleiten, bevor er die Mitteltoner erreicht Eine Methode
ist der Einsatz eines so genannten "Bass Blocker", eines mit
dem Lautsprechereingang in Reihe geschalteten Kondensators
Diese werden in Reihe geschaltet, wobei ein Ende mit dem
positiven, vom Verstarker kommenden Kabel und das andere
mit dem positiven Kabel von Ihren Lautsprechern verbunden
wird Bass Blocker-Kondensatoren (200 Mikrofarad bei lOoV,
nicht polarisiert) sind im Elektrofachhandel erhaltlich. Sie
kbnnen aber auch ein elektronisches Crossover-System
verwenden, das ein Ausfiltern unter ca 100Hz ermoglicht
Sie erhalten diese Systeme bei Ihrem autorisierten Polk Audio
Fachhandler.
14
tv! r' .... l

SERVIZIO DI ASSISTENZA
Se dopa aver seguito Ie istruzioni per 1'lIlstallazione
ell cablaggio si rilevano probleml. controllare di nuovo
tutte Ie conne,sioni
Accertarsi che I'impianto funzioni carretta mente call egan do
un altro diffusore all'uscita del diffusore Ad esemplo. se non
c'e suono dal canale sinistro, collegare II diffusore del canale
destro all'usclta sinistra; se ancora II suono e assente. II
problema nsale all'ampiificatore 0 al dispositivo elettronico che
genera la musica Se il problema risale al diffusore. contattare
II rivenditore Polk Audio presso cui si sana acquistati i diffusori;
I rivenditori Polk Audio autorizzati sono la fonte migliore per
consigli e assistenza.
Per eventuali domande sui sistema di diffusori. contattare
il servizio clientt Polk Audio. raggiungibile dalle 9 aile 18 fuso
orario EST degli Stati Uniti, dai lunedi al venerdi. alnumero
800-377-7655 Isola negli Stati Uniti e in Canada; fuori di questi
paesi chiamare il numero 001 410-358-3600) 0 per
e-mail all'indirizZD polkcs@polkaudiocom
Per ulteriori informazioni, articoli tecnici,
aggiornamenti al manuale e altri prodotti con
il marchio Polk Audio, visitare il sito
www.polkaudio.com.
PORTUGUES
PERioDO DE PRE-CONDICIONAMENTO
OS subwoofers MM terao desempenho ainda melhor
depois de estarem completamente "condicionados."
Para condicionar os novos subwoofers. reproduza de
20 a 30 horas de musica a nfveis moderados.
OBTENHA MAIS INFORMACOES ONLINE NA
UNIVERSIDADE POLK:
wwvv.polkaudio.com/car/faqad/index.php
AJUSTE IDEAL DO CROSSOVER
Recomendamos a usa de urn crossover ativo com uma curva
de flltro passa-baixa de 12 a 24dB par oitava Ajusta-Io
inicialmente entre 80 a 90Hz e urn bam ponto de partida
Este aJuste de crossover e ideal para a maio ria dos veiculos
INVERSAo DE FASE
Dependendo da posi~ao da caixa do subwoofer e dos
componentes correlatos. pode ser necessario inverter
a fase de alguma conexao do sistema a fim de obter melhor
mixagem do subwoofer/meios tons. Inversao de fase
significa simplesmente inverter as conex6es positivas com
as negativas no amplificador. Se escolher esta op~ao,
inverta a fase de apenas um conjunto de alto-falantes
(as principais au os subwoofers, e nao os dais)
LIMITE DE BAIXA FREOUENCIA PARA AL TO-
FALANTES DE FAIXA MEDIA EM SISTEMAS COM
SUBWOOFERS
Agora que ha urn subwoofer tnstalado no sistema, sugerimos
que diminua a quantidade de graves sendo reproduzida atraves
dos alto-falantes de faixa media. Isto produzira melhor audio
na faixa media e aumentara a potencia maxima permissivel
Existem duas maneiras de atenuar as graves antes de
chegarem nos alto-falantes de faixa media Uma maneira
e usar urn "bloqueador de graves" urn capacitor ligado em
serie com a entrada do alto-falante Os bloqueadores de
graves sao instalados em serie. Uma extremidade e conectada
com 0 terminal positivo do amplificador ea outra conectada
ao terminal positivo de cada urn dos alto-falantes. Os
capacitores bloqueadores de graves (200 ~F a 100V, nao
polarlzados) podem ser adquiridos em qualquer loja que
venda componentes eletronlcos. A outra op~ao e usar um
crossover eletronico que pennita filtrar as sinais abaixo de
aproximadamente 100Hz. Estes dispositivos estao disponiveis
Junto ao revendedor autorizado Polk Audio.
L
+il310QUeadOr 11+ E" "
-de baixos au
radio/amp _.::... capacitor _ Alto-falante
SERVICO OU ASSISTENCIA TECNICA
Se tiver alguma dificuldade depois de seguir as instru~6es
de instala~ao, verifique as conex6es dos cabos.
Confirme se a equipamento eletronico esta funcionando
corretamente ligando outro alto-falante na saida do
alto-falante. Por exemplo, se nenhum sam for reproduzido
pelo alto-falante do canal esquerdo, conecte a alto-falante
do canal direito a saida esquerda Se continuar a nao ouvir sam
algum daquele lado. a problema e no amplificador au no
aparelho eletronico de origem. Caso isole a problema ao alto-
falante, entre em cantata com 0 revendedor Polk Audio onde
o adquiriu Os revendedores autorizados Polk Audio
sao a melhor fonte de orienta~ao e ajuda.
o Departamento de Atendimento ao Cliente da Polk Audio esta
disponivel de segunda a sexta-feira. das 900 as 1800
hs (horario de Nova York), pelo numero + 1-800-377-7655
(apenas EUA e Canada; liga~6es de outros paises devem
ser feitas para + 1-410-358-3600) Entre em contato conosco
caso tenha alguma duvida sobre a sistema.
Visite 0 site www.polkaudio.com para acessar
mais informalfiies, artigos informativos. atualizalfao
de manuais e produtos interessantes da marca
"Polk Audio."
r·· .. 10re Info .:g) ·, ... ' ... ·, ... ' ... ·,.,·, .... polkaueJio.com/car 15

ENGLISH
SUBWOOFER SPECIFICATIONS
MM840svc
Thiele/Small Parameters
MM1040svc MM1240svc MM1540svc
Type
Driver Size
Nominal Impedance
Frequency Response
Fs (Hz)
Re
Le
Oms
Oes
Ots
subwoofer
8"
(2032mm)
4 Ohm
26-200Hz
35Hz
325 Ohm
2.3mH
5.5
07
0.6
subwoofer
10"
(254mm)
4 Ohm
24-200Hz
35Hz
325 Ohm
30mH
30
0.53
045
subwoofer
12"
(3048mm)
4 Ohm
22-200Hz
30Hz
325 Ohm
30mH
30
0.63
0.50
subwoofer
15"
(381mm)
4 Ohm
18-150Hz
27Hz
325 Ohm
30mH
5.0
0.56
0.5
Sd
Vas 0.54ft3
(154L1
-------------
35.65in
2
(230cm
2)
o 65ft3
(18L1
54.25in
2
(350cm
2)
1.3ft3
(38L1
806in
2
(520cm
2)
35ftJ
(1 DOLI
1285in
2
(829cm
2)
Power Handling
(Watts continuous)
Power Handling
(Watts peak)
Sensitivity
(SPL at 1 Watt / 1 meter)
Oneway/Excursion (Linear)
Voicecoil Diameter
Mounting Depth
Top Mount
Mounting Depth
Bottom Mount
Mounting Diameter
WARNING: LISTEN CAREFULLY
250 Watts
500 Watts
89dB
075"
(20mm)
1 1/2"
(381mm)
4"
(102mm)
49/16"
1116mm)
71/16"
(179mm)
350 Watts
700 Watts
91dB
425 Watts
850 Watts
92dB
425Watts
850Watts
93dB
Polk Audio loudspeakers and subwoofers are capable of playing at extremely high volume levels, which
could cause serious or permanent hearing damage. Polk Audio, Inc. accepts no liability for hearing loss.
bodily injury or property damage resulting from the misuse of its products.
Keep these guidelines in mind and always use your own good judgment when controlling volume:
• YOLI should limit prolonged exposure to volumes that exceed 85 decibels(dB).
•
High volume in an automobile can hinder your ability to safely operate avehicle.
•
You are responsible for knowing the local laws governing acceptable mobile volume levels.
For more about safe volume levels, go to: www.polkaudio.com/education/article/SPU
Or refer to the Occupational Health and Safety Administration (OSHA) guidelines at
www.osha.gov/dts/osta/otm/noise/standards_more.htmI
16
r,· ... ' t'· ... ,
DEo::;i'~1ned t·:) F'erf.)rrn

SUBWOOFER SPECIFICATIONS
MM8400vc MM10400vc MM12400vc MM15400vc
Thiele/Small Parameters
Type
subwoofer subwoofer subwoofer subwoofer
----------- .- ---- -- .
Driver Size
Nominal Impedance
Frequency Response
Fs (Hz)
Re
8'
(2032mm)
---
dual4 Ohm
3D-200Hz
43Hz
6.25 Ohm
10'
(254mm)
dual4 Ohm
28-200Hz
35Hz
6.25 Ohm
12"
(3048mm)
---
dual 4 Ohm
27-200Hz
30Hz
6.25 Ohm
15"
(381mm)
dual 4 Ohm
18-150Hz
27Hz
6.25 Ohm
Le 2.47mH 5.1 mH
5.1mH
5.1mH
35ft3
(1 DOL)
128.5in
2
(829cm
2)
360Watts
13f13
138L)
80.6in
2
(52ocm
2)
---------,._-"._-_._--_.~----
360 Watts 180 Watts 270 Watts
Sd
Oms 55 30 30 50
--------------------------_._-----_._---------_._-
Des 0.62 0.59 0.80 0.56
----------~-~------_.~--------
Dts 0.59 0.5 0.6 0.5
Vas o55ft3 o 65ft
3
(158L) (18L)
35.65in
2
5425in
2
(230cm
2)
(350cm
2)
Power Handling
(watts continuous)
360 Watts
85dB/series
Power Handling
(watts peak)
-----------
Sensitivity
(SPL at 1 watt 11 meter)
540 Watts
86dB/series
no Watts
88dB/series
nOWatts
89dB/series
137/8'
(352mm)
Oneway/Excursion (Linear) 0.75" 1.0" 1.0" 1.0"
(20mm) (25mm) (25mm) (25mm)
-------
Voicecoil Diameter 1 1/2" 2" 2' 2"
(381 mm) (50mml (50mml (50mm)
------ - --- ------------ ----
Mounting Depth 4" 41/2" 4 5/B" 4 5/8
Top Mount (102mm) (114mm) (118mm) (118mml
---_._ .•. _ .. _---------- - -- --- --------------_ ... - - -----_ ... _-------------
Mounting Depth 49/16" 51/8" 51/4" 51/4'
Bottom Mount (116mm) (133mm) (133mm) (133mm)
-----------_._---- -----------. --'--_._-------------------------------------_ .. _-----._--------
Mounting Diameter 7 1/16 9 1/16' 11'
1179mm) (230mm) (279mm\
---- ------------ ---------------- --
-
Product Disposal - Certain InternationaL natlollal and/or local laws allCliol
regulations may apply regarding the disposal of this product For further detailed
Information, please contact the retailer where you purcllased this product or the
Polk AudiO Importer/Distributor in your country A listing of Polk AudiO Importer
Distributors can be found on the Polk AudiO webSite www.polkaudiocorn or by
colltactlllg Polk Audio at 560'1 Metro Drive. Baltimore. Maryiand 21215. US.A--
Pholle [phone]

FRANCAIS
SUBWOOFER-FICHE TECHNIOUE
Parametres Thiele/Small
Type
Dimellsion du trallsducteur
Impedance nomillale
Repollse ell Irequellces
Fs (Hz)
Re
MM840svc
subwooler
8"
(2012mm)
4 Ohm
26-200Hz
35Hz
125 Ohm
MM1040svc MM1240svc
subwooler subwooler
10" 12'
(254mm)
(3048mm!
4 Ohm 4 Ohm
----------------
24-200Hz 22-200Hz
35Hz 30Hz
125 Ohm
125 Ohm
MM1540svc
subwooler
15"
(381mm)
_-
4 Ohm
18-150Hz
27Hz
125 Ohm
Le
Oms
Oes
Ots
Vas
Sd
Cap de puis
(Watts en continu)
2.3mH
55
0.7
0.6
o 541t
3
(154L)
35.65in
2
(230cm
1)
- ---------------
250 Watts
10mH
10
053
045
065113
(18L)
5425in
2
(350cm
2)
350 Watts
10mH
10
063
050
1.3113
(38L)
806in
2
(520cm
2)
425 Watts
10mH
50
- - ------------------------
0.56
0.5
15ft3
(1 DOL)
128.5in
2
(829cm
2)
425Watts
Cap de puis. 500 Watts 700 Watts
(Watts - crete)
- ------------------------------------ -------
Sensibilite (SPL lW/1m) 89dB 91dB
850 Watts 850Watts
92dB 93dB
Excursion· un sens (linea ire)
Diametre·
bobille acoustique
---------- ---
Prololldeur de montage
(ell surface)
Prololldeur de montage
(par dessous)
Diametre de montage
0.75' 1.0" 1.0"
(20mm) (25mm) (25mm)
- -~-------------_ .. _ .. -
11/2' 2" 2'
(381 mm) (50mm) (50mm)
4' 41/2" 45/8'
(102mm) (114mm) (118mm)
- --- --------------------------------- - --- --------- -------------
49/16" 51/8 51/4
(116mm) (133mm) (133mm)
-------------- -------_._----------- -------------
71/16' 91/16" 11"
(179mm) (230mm) (279mm)
1.0"
(25mm)
2"
(50mm)
45/8"
(118mm)
51/4"
(133mm)
137/8"
(352mm)
AVERTISSEMENT: ECOUTEZ BIEN
Les haut-parleurs et subwoofers Polk Audio sont capables de geOlJrer des niveaux de pression son ores
extremement eleves pouvant causer des dommages auditifs graves ou permanents. Polk Audio Inc. ne
peut etre tenue responsable de perle d'ou·ie, de blessure ou de dommages materiaux causes par I'usage
abusif de ses produits.
Tenez compte de recommandations suivantes et faites preuve de discernement lorsque vous
controlez Ie volume:
• Limitez I'exposition prolongee a des niveaux sonores excedant 85 decibels (dBl.
• Un volume sonore eleve dans une automobile peut nuire a la conduite securitaire.
• Vous lites tenu de connaltre les lois locales regissant Ie volume son ore mobile.
Pour plus d'information sur les niveaux securitaires de pression son ore visitez:
www.polkaudio.com/education/article/SPU
Ou referez-vous aux normes de la OSHA (Occupational Health and Safety Administration)
a I'adresse web: http://www.osha.gov/dts/osta/otm/noise/standards_more.html
18 tv1 t·· ... 1: De::; iqne oj t (. F' erf,) r rn

SUBWOOFER-F1CHE TECHNIQUE
MM8400vc MM10400vc MM12400vc MM15400vc
Parametres Thiele/Small
----- -------
Type
subwoofer subwoofer subwoofer subwoofer
Dimension du transducteur
Impedance nominale
Reponse en frequences
-- ----- ----
Fs (Hz)
Re
8"
(2032mm)
dual4 Ohm
3D-200Hz
43Hz
6.25 Ohm/coil
10"
(254mm)
dual4 Ohm
28-200Hz
35Hz
6.25 Ohm/coil
12'
(3048mm)
dual4 Ohm
27-200Hz
30Hz
6.25 Ohm/coil
27Hz
625 Ohm/coil
Le
247mH 5.1 mH
----------_._-----_._-------
35f13
(1OoL)
130ft3
(38L)
30
0.59
-_._-------- -----------
0.5
0.65f13
(18L)
------------- ._--------_._--
0.59
0.55ft
3
(158L)
Vas
5.5
--------------------
0.62
Dms
Des
Dts
Sd 35.65in
2
(230cm
2)
5425in
l
(350cm
l)
Bo.6in
l
(52ocm
l)
1285in
l
(829cm
2)
Cap de puis
(watts en conti nul
180 Watts 270 Watts
360 Watts 360Watts
Cap. de puis
(watts -mite)
Sensibilite (SPL lw/l m)
Excursion - un sens (Iineaire)
Diametre -
bobine acoustique
Profondeur de montage
(en surface)
Profondeur de montage
(par dessous)
Diametre de montage
360 Watts
540 Watts
85dB/series 86dB/series
0.75" 1.0"
(2omm) (25rnm)
1 1/2" 2"
(381mm)
(5Omml
4"
4 1/2"
(lo2mm) (114mm)
49/16" 5 1/8"
(116mm) (133mm)
7 1/16" 91/16"
(179mm)
(23Omml
720 Watts
88dB/series
10"
(25mm)
2"
(50mm)
45/8"
(118mml
51/4"
(133mm)
11"
(279mm)
720Watts
89dB/series
10"
(25mm)
2"
(50mml
45/8"
(118mm)
_._-_._--_._----
51/4"
(133mm)
137/8"
(352mm)
-
Recuperation du produit - Certaines lois ou certains nigiemeills
internalionaux. nalionaux etlou regionaux pourraient s'appliquer a la
recuperation de ce produiL Pour plus d·lIlformation. communiquez avec
Ie revendeur de ce produit ou avec I'imporl- aleur! dislributeur de ce
produit dans volre pays Vous trouverez la lisle des importateurs!distrib-
uleurs des produilS Polk Audio sur Ie slle www.polkaudio.com ou en
communiquanl avec Polk Audio 5610 Metro Drive. Baltimore. Maryland
21215. USA-Tel. + 1410 358-3600
rv'ore Info .:g) ·, ... ' ... ·,.,·v··,.,v.polkau(lio COlli/car 19

ESPANOL
ESPECIFICACIONES DEL SUBWOOFER
MM840svc MM1040svc MM1240svc MM1540svc
Parametros pequenosfThiele
------------------------_ .. - .. - -----------
Tipo subwoofer subwoofer
subwoofer subwoofer
15"
(381mm)
4 Ohm
18-150Hz
12'
(3048mm)
4 Ohm
22-200Hz 24-200Hz
10"
(254mm)
- --,----------------------
4 Ohm
26-200Hz
Tamano del excitador de woofer
8"
(2032mm)
~-------------_._--~----_." .. _. -_ ... _.~----_ .. ~-_. __ ._.-
4 Ohm Impedancia nominal
--------_ .. _-
Respuesta de frecuencias
--- . __ ._._-------------------------- ------------
Fs (Hz)
Re
35Hz
325 Ohm
35Hz
325 Ohm
30Hz
325 Ohm
27Hz
325 Ohm
-- --_._- ... _- ----_._-------------------------------
Oms 5.5
Oes 0.7
- --------- ----------- -------- .-_ .. _-------. - - - --------
O~ 0.6
Le
Vas
2.3mH
o 54f13
(154U
30mH
30
0.53
---------------------------
0.45
0.65f(l
(18L)
30mH
30
063
0.50
1.3fll
(38U
30mH
5.0
056
-- -- --------------._.--
05
35f13
(100U
Sd 35.65in
2
(230cm
2)
----------------- ------------------------
Administracion de potencia 250 Watts
(W continua)
5425in
2
80.61w'
(350cm
2)
(520cm
2)
------------------------
350 Watts 425 Watts
128.5in
2
(829cm
2)
- -------------" -----.-------
425Watts
Administracion de potencia
(W maxima)
500 Watts
700 Watts 850 Watts 850Watts
-----------
Sensibilidad (SPL a1 W/m) 89dB 91dB 92dB 93dB
1.0'
(25mm)
2'
(50mm)
----_ .. _-_ .. _----
45/8"
(118mm)
51/4'
(133mm)
137/8"
(352mm)
1.0'
(25mm)
2"
(50mm)
45/8"
(118mm)
51/4"
(133mm)
11'
(279mm)
51/8"
(133mm)
91/16
(230mm!
4"
(102mm)
49/16'
(116mm)
--------
7 1/16"
(179mm)
075 10
(20mm) (25mm)
--- - - ---------- -----------------------
11/T 2"
(381 mm) (50mm)
- -----------
41/2"
(114mml
Unidireccional / desplazamiento
(lineal)
Diametro de la bob ina de voz
Profundidad de montaje
por arriba
Profundidad de montaje
por abajo
Diametro de montaje
ADVERTENCIA: ESCUCHE CUIDADOSAMENTE
los altavoces ysubwoolers de Polk Audio son capaces de reproducir sonido avolilmenes extremadamente altos,
10 cual pod ria causar dano grave 0permanente al oido. Polk Audio, Inc. no acepta ninguna responsabilidad por
perdida del oido, lesiones corporales 0 danos ala propiedad producidos por el uso inadecuado de sus productos.
Tenga en mente estas directrices y ponga siempre en practica su sentido comun al controlar el volumen:
• Limite la dura cion de la expo sic ion prolongada a volumenes de mas de 85 decibles (dB).
• EI alto volumen en un vehiculo puede reducir su capacidad de conducir el vehiculo con seguridad_
• Usted es responsable de conocer las leyes locales sabre niveles de volumen aceptables en
automoviles. Para obtener mas informacion sabre niveles seguros de volumen, vaya a
www.polkaudio.com/educatlOn/article/SPU. 0 bien, consulte las directrices de la Administracion
de Seguridad y Salud Ocupacional (Occupational Health and Safety Administration, OSHA) en
http://www.osha.gov/dts/osta/otm/noise/standards_more.html
20
r,· ... 1 r'o/l De::;iqne,j to Perie't-rn
