Portfolio E3A User manual

1


















ATTACH YOUR RECEIPT HERE 
SerialNumber PurchaseDate 
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m.
- 5 p.m., EST, Friday.
EB15166
ITEM #0646942
LANTERN POST
MODEL #E3A
Français p. 8
Espaňol p. 15

2

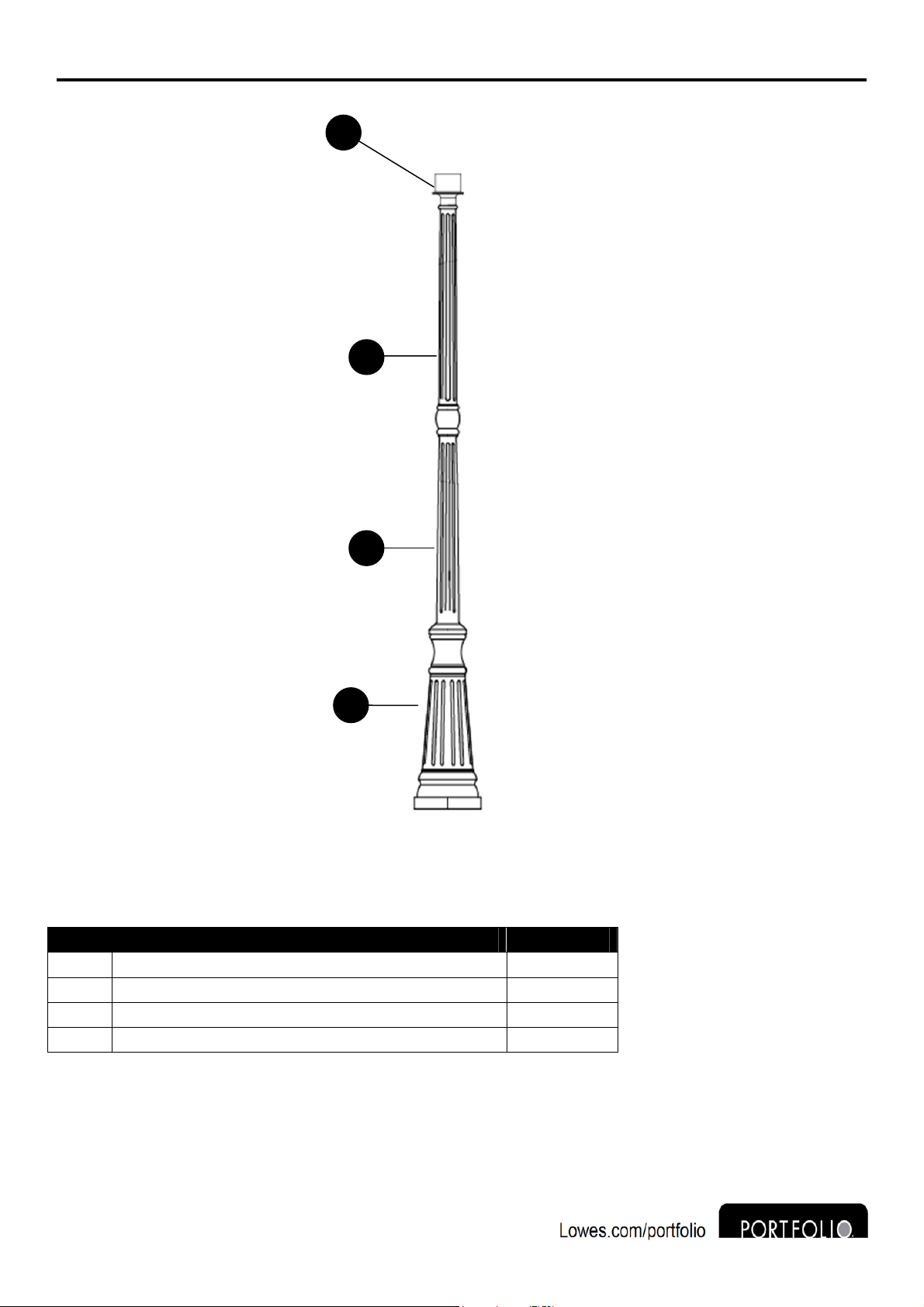

PACKAGE CONTENTS

















PART DESCRIPTION QUANTITY
A Adapter 1
B Middle Pole 1
C Bottom Pole 1
D Base 1








A
C
D
B

3
HARDWARE CONTENTS (not shown actual size)















SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
●Turn off electricity at main fuse box (or circuit breaker box) before beginning installation by
removing fuse (or switching off circuit breaker).
●Be careful not to damage or cut the wire insulation (covering) during fixture installation. Do not
permit wires to contact any surface having a sharp edge. To do so may damage or cut the wire
insulation, which could cause serious injury or death from electric shock.
CAUTION:
●All electrical connections must be in agreement with local codes, ordinances or the National
Electric Code (NEC). Contact your municipal building department to learn about your local codes,
permits and/or inspections.
●Risk of fire —most dwellings built before 1985 have supply wire rated for 140ºF. Consult a
qualified electrician before installation.
●Do not connect this fixture to an electrical system that does not provide a means for equipment
grounding. Never use a fixture in a two-wire system that is not grounded. If you are not sure your
lighting system has a grounding means, do not attempt to install this fixture. Contact a qualified,
licensed electrician for information with regards to proper grounding methods as required by the
local electrical code in your area.
●If a dimmer control switch is used with this fixture, obtain professional advice to determine the
correct type and electrical rating required.
AA BB CC
Mounting Bracket
Qty. 1 
DD
Anchor Bolt
Qty. 3 
Cap Nut
Qty. 3 
EE FF
Washer
Qty. 3 
Wire Nut
Qty. 3 
Wrench
Qty. 1 
WARNING:

4
PREPARATION
Before beginning to assemble or install lighting fixture, make sure all parts are present. Compare
parts with package contents list and hardware contents list. If any part is missing or damaged, do
not attempt to assemble, install or operate the product.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Concrete, Phillips Screwdriver, Pliers, 1/2 in. Wrench,
1/2 in. Ring Spanner.
Helpful Items: Flathead Screwdriver, Wire Cutters, Ladder, Wire Stripper, Electrical Tape.
ASSEMBLY INSTRUCTIONS

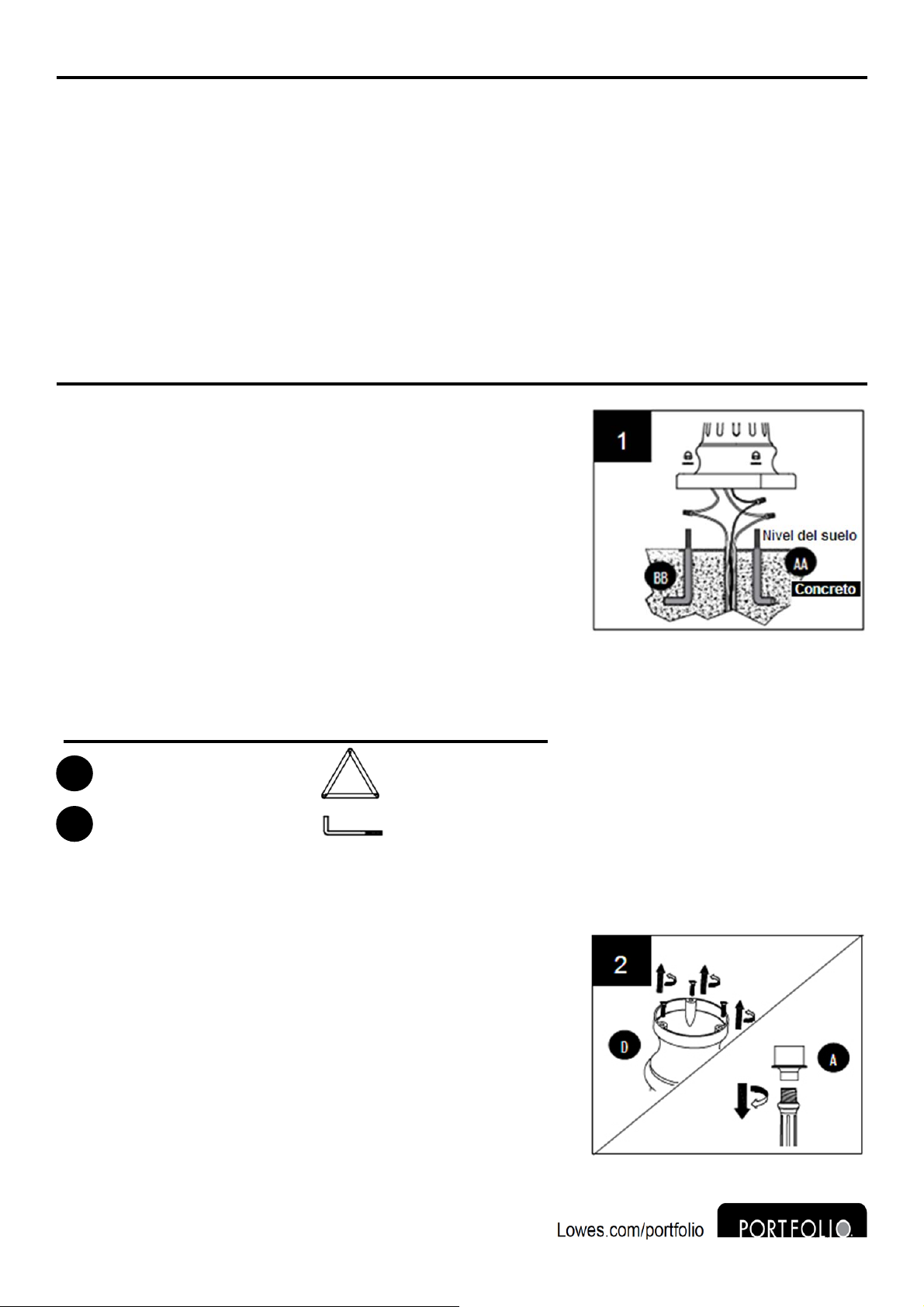

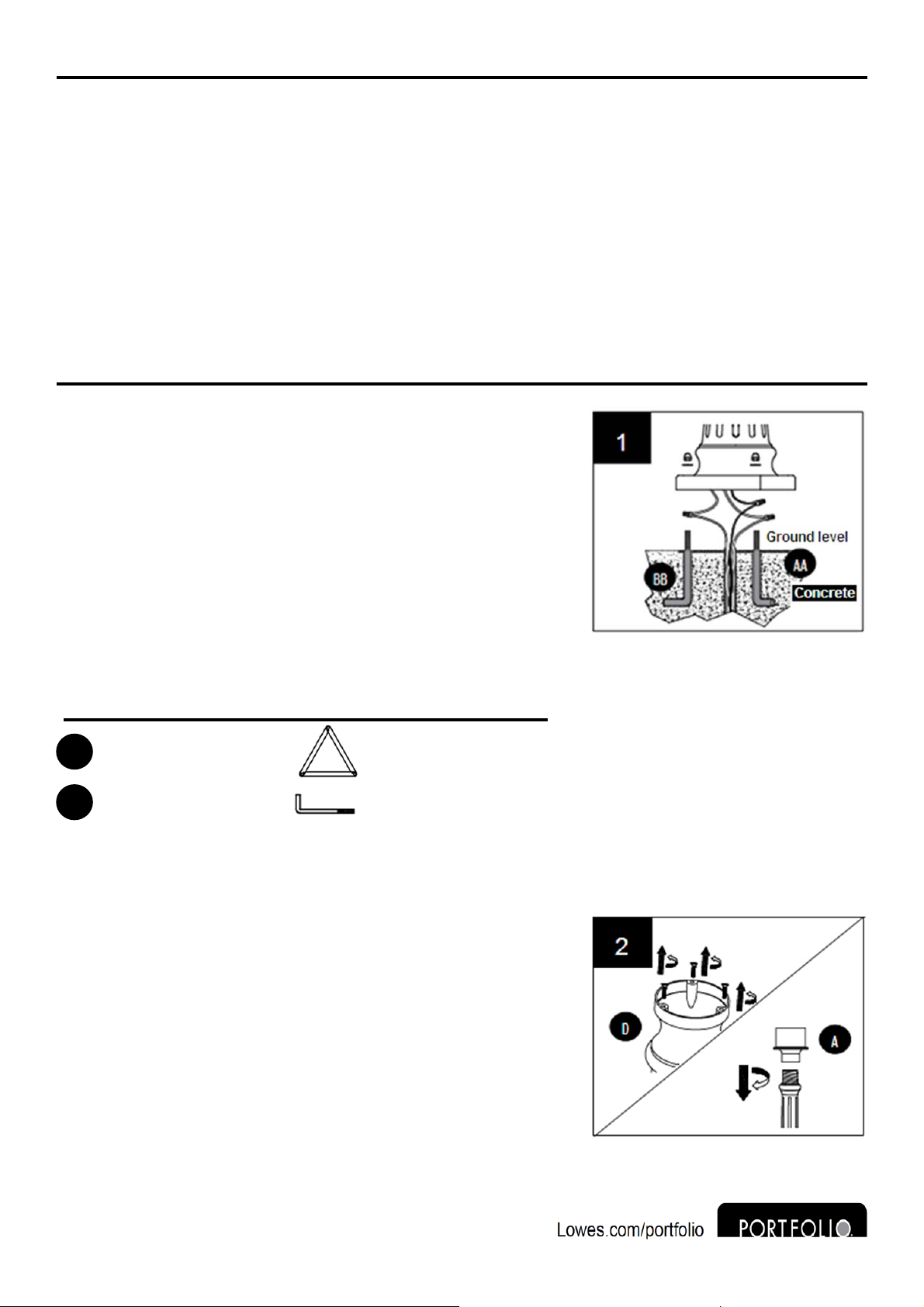

1. Excavate an area in the ground deep enough to enclose the
height of the anchor bolts (BB) and wide enough for the
mounting bracket (AA). Route the electrical wires from the
power supply underground and out through the middle of
the installation area. Screw the anchor bolts (BB) into the
mounting bracket (AA) to the end. Fill hole with concrete
(not included) and insert the assembly before the concrete
dries. 
Note: The mounting bracket (AA) should be at ground level,
with the anchor bolts (BB) 1.9 in. above the ground. The
approximate length of supply wires that should be out of the
concrete 6-8 inches.
.
2. Remove the preassembled screws from the base (D) with
a Phillips screwdriver (not included). Save for later use.
Attach adapter (A) to middle pole (B) by twisting it on
clockwise.
Hardware Used
Mounting Bracket x 1

AnchorBolt x 3 
AA
BB

5





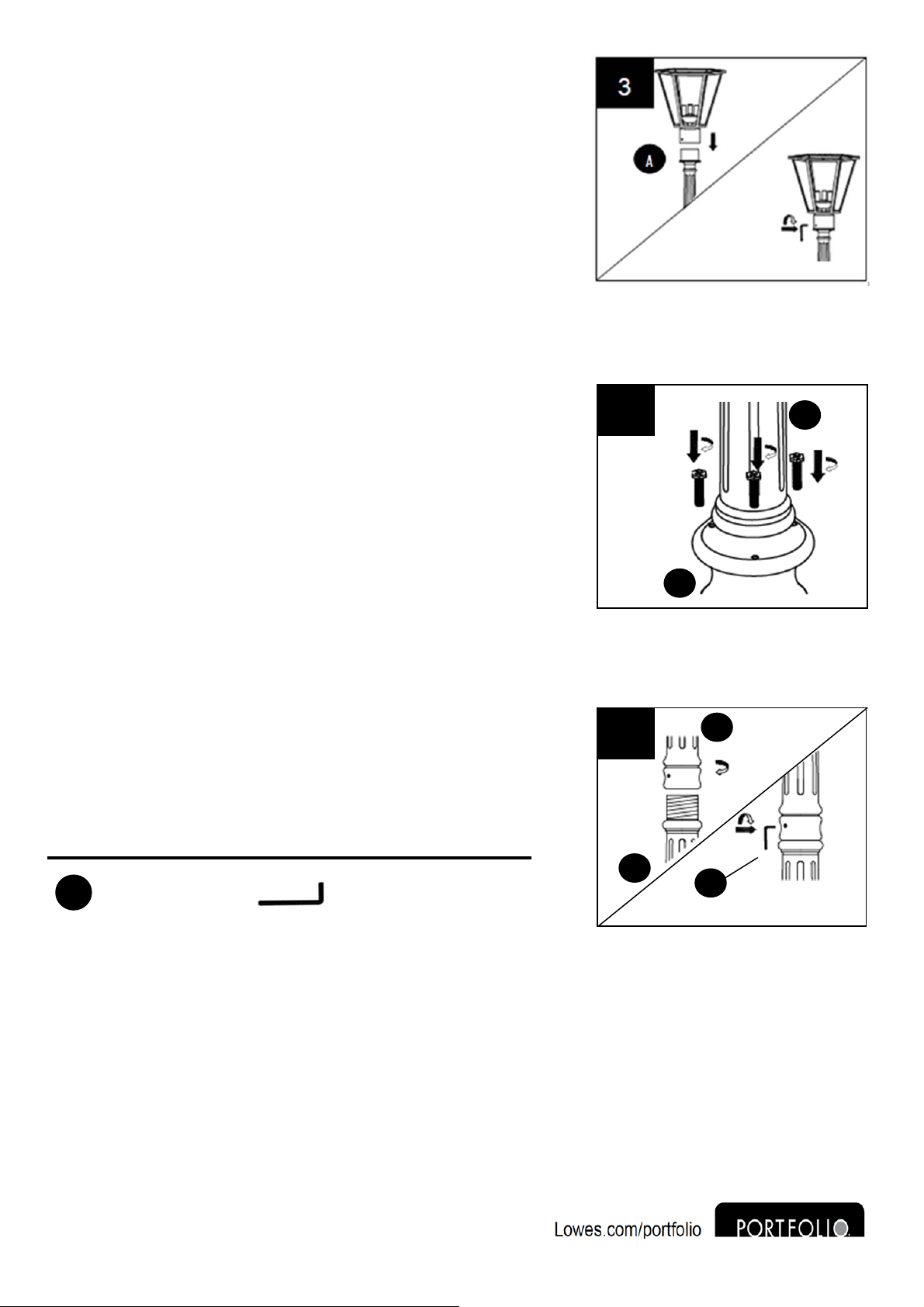

3. To install fixture head (sold separately) to adapter (A), use
fixture screws provided with fixture head and secure tightly.
4. Secure the bottom pole (C) to the base (D) with the
previously removed screws. Tighten with a Phillips
screwdriver.
5. Remove the preassembled set screw from the middle pole
(B) and secure the middle pole (B) onto the bottom pole (C).
Screw middle pole (B) clockwise, then secure with set screw.
Tighten with wrench (FF).

Quincaillerie utilisée
Clé x1

FF
5
FF
C
B
4
C
D

6 


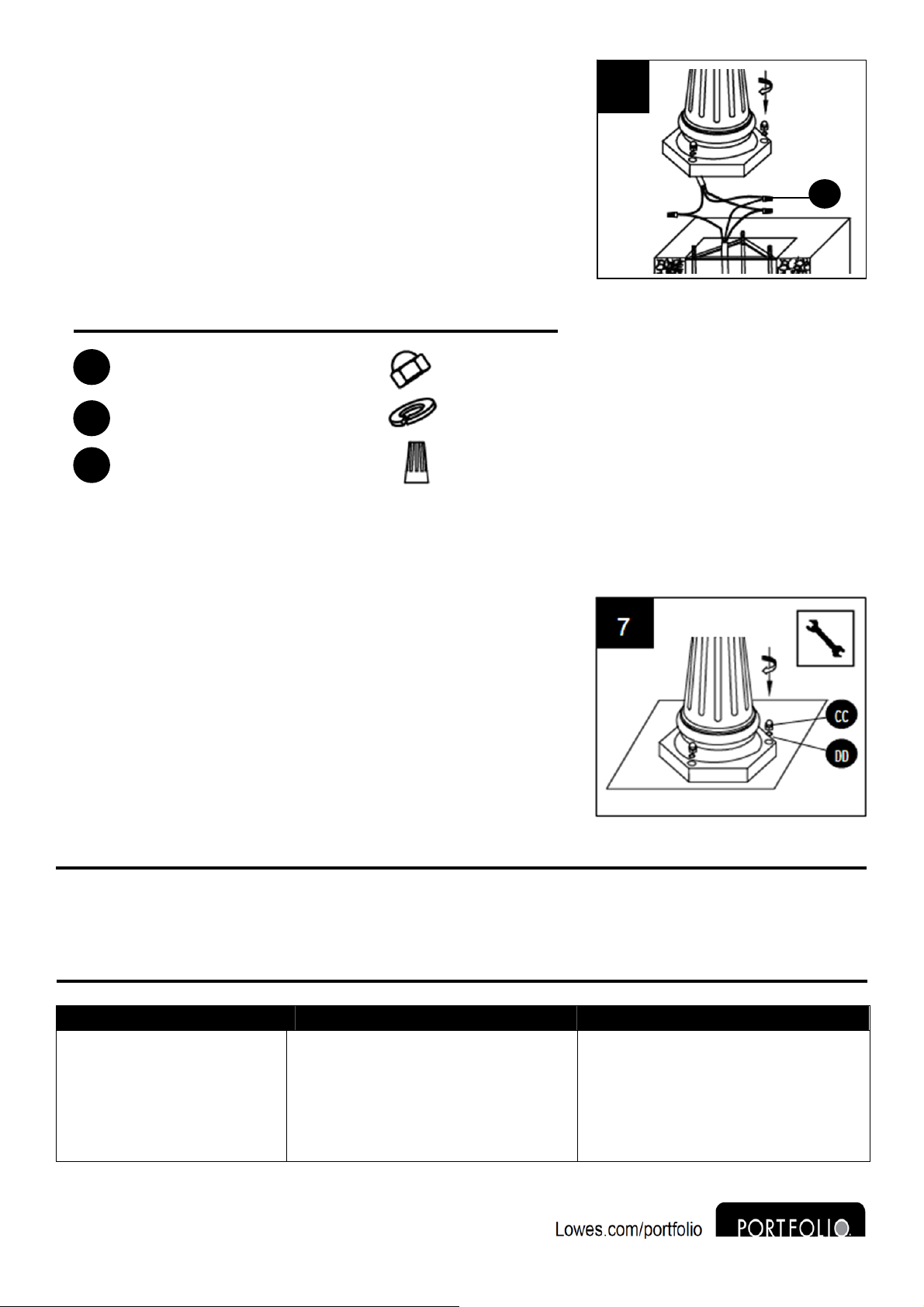

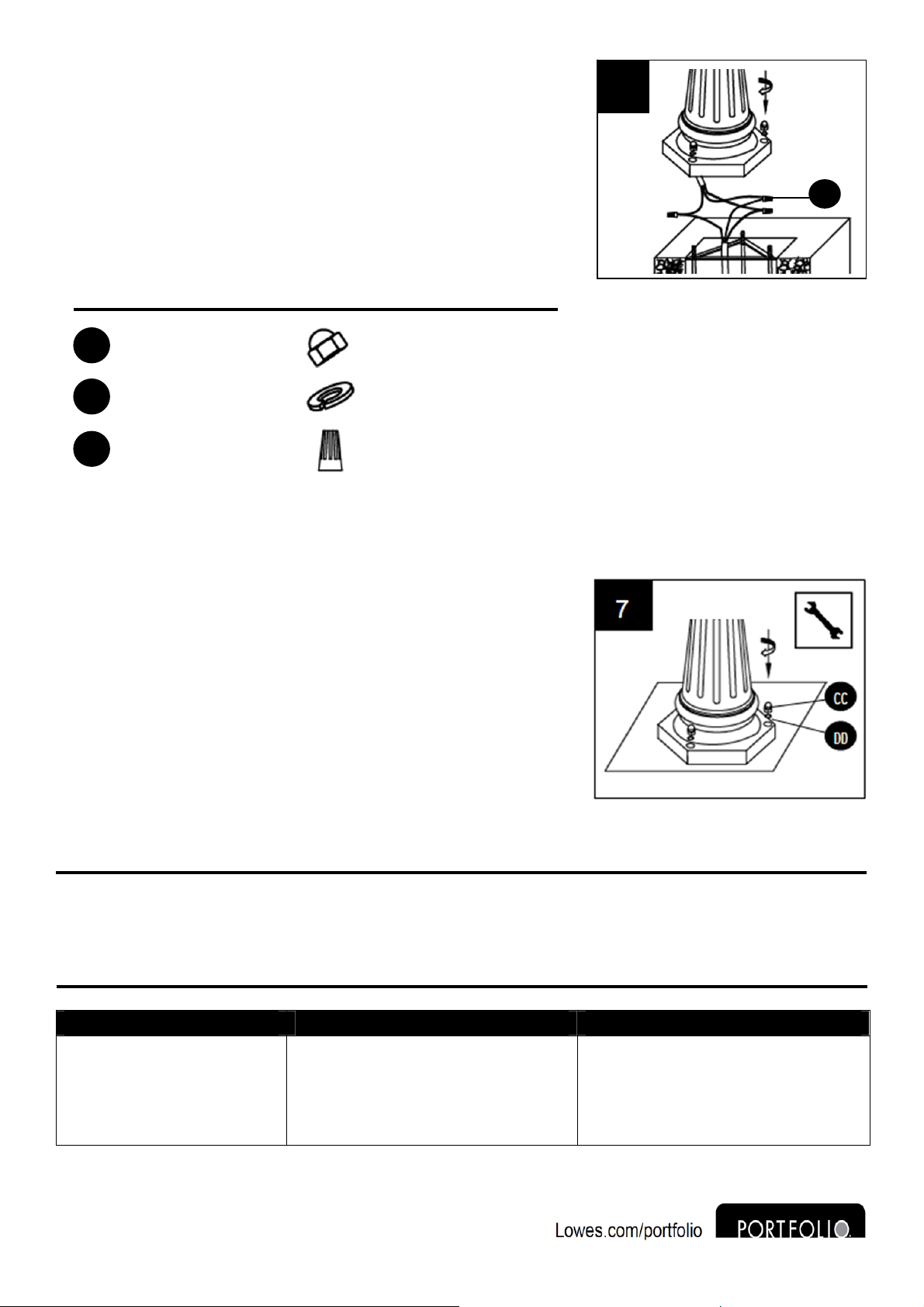

6. Connect bare ground wire from the base (D) to the ground
wire coming from the concrete by twisting a wire nut (EE)
onto bare ends of the wires. Connect white wire from the
base (D) to the white wire coming from the concrete by
twisting a wire nut (EE) onto bare ends of the wires. Connect
the black wire from the base (D) to the black wire coming
from the concrete by twisting a wire nut (EE) onto the bare
ends of the wires. Secure the wire nuts (EE) with electrical
tape (not included).
7. CAUTION: Allow the concrete to dry before installing the
pole assembly.
With the help of another person, align the holes on base (D)
with the anchor bolts (BB) and carefully place the pole
assembly over the mounting bracket (AA). Secure assembly
with washers (DD) and cap nuts (CC), tightening with a 1/2
in. wrench (not included).
CARE AND MAINTENANCE
To clean, unplug lamp and wipe with a damp, non-abrasive cloth.

TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The fixture shakes in high
winds.
1. The mounting bracket may be
assembled incorrectly.
2. The screws and cap nuts may
be secured incorrectly.
1. Make sure the mounting
bracket was installed at
ground level.
2. Make sure the screws and
cap nuts were secured tightly.
Hardware Used
Capnut x 3
Washer x 3
WireNut x 3

CC
DD
EE
6
EE

7 
3-YEAR LIMITED WARRANTY
If this product fails due to a defect in materials or workmanship within three (3) years from the date
of purchase, return it along with proof of date of purchase and it will be replaced with the same or
comparable model free of charge.
This warranty is void if damage or defect has resulted from accident, abuse, misuse or faulty repair.
This warranty gives you specific legal rights and you may have other rights that vary from state to
state.
IN NO EVENT WILL LIABILITY EXTEND TO ANY CONSEQUENTIAL, SPECIAL, INCIDENTAL
OR INDIRECT DAMAGES OF ANY KIND ARISING OUT OF THE USE OR MISUSE OF THIS
PRODUCT. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF
INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE EXCLUSION OR LIMITATION
MAY NOT APPLY TO YOU.

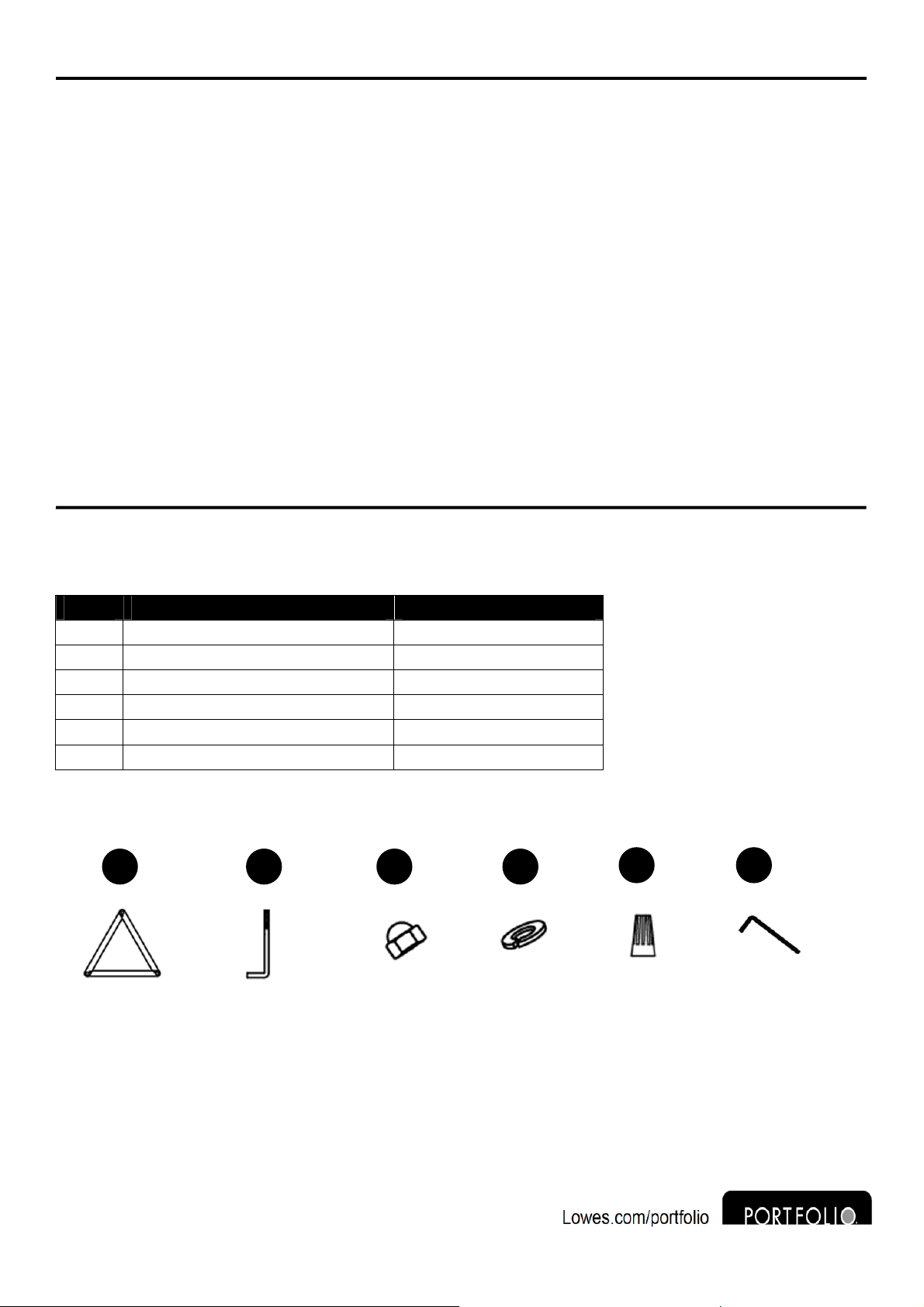

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067, 8 a.m. - 6 p.m.,
EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.




Printed in China
Portfolio® is a registered trademark
of LF, LLC. All Rights Reserved.
PART DESCRIPTION PART#
AA Mounting Bracket 646942-hdwe
BB Anchor Bolt 646942-hdwe
CC Cap Nut 646942-hdwe
DD Washer 646942-hdwe
EE Wire Nut 646942-hdwe
FF Wrench 646942-hdwe
AA BB CC DD EE FF

8 


















JOIGNEZ VOTRE REÇU ICI 
Numérodesérie Dated’achat 
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et
18 h (HNE) du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
ARTICLE #0646942
POTEAU D’  ÉCLAIRAGE
MODÈLE #E3A

9 

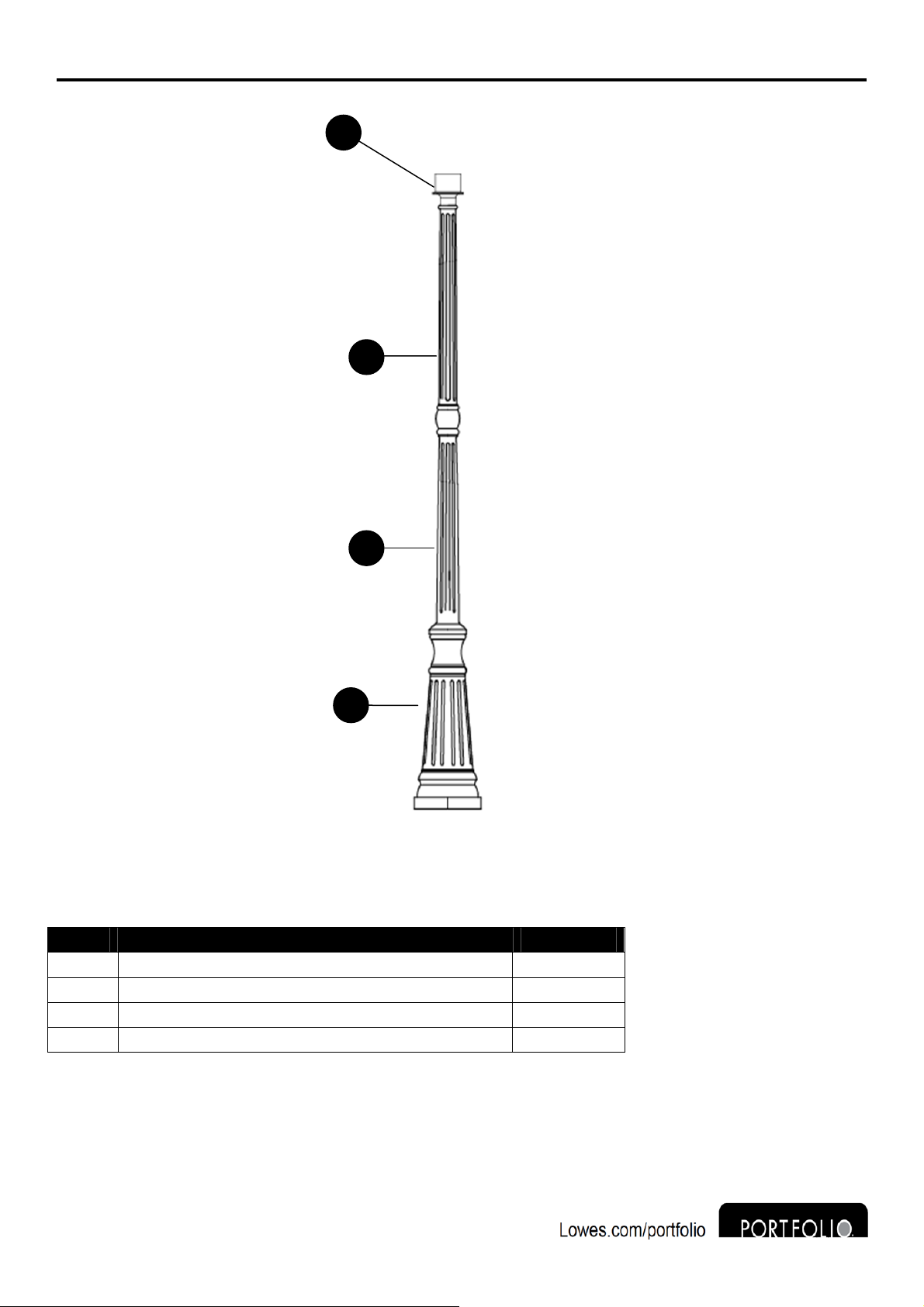

CONTENU DE L’EMBALLAGE

















PIÈCE DESCRIPTION QUANTITÉ
A Adaptateur 1
B Tige centrale 1
C Tige inférieure 1
D Pied 1








A
C
D
B

10 

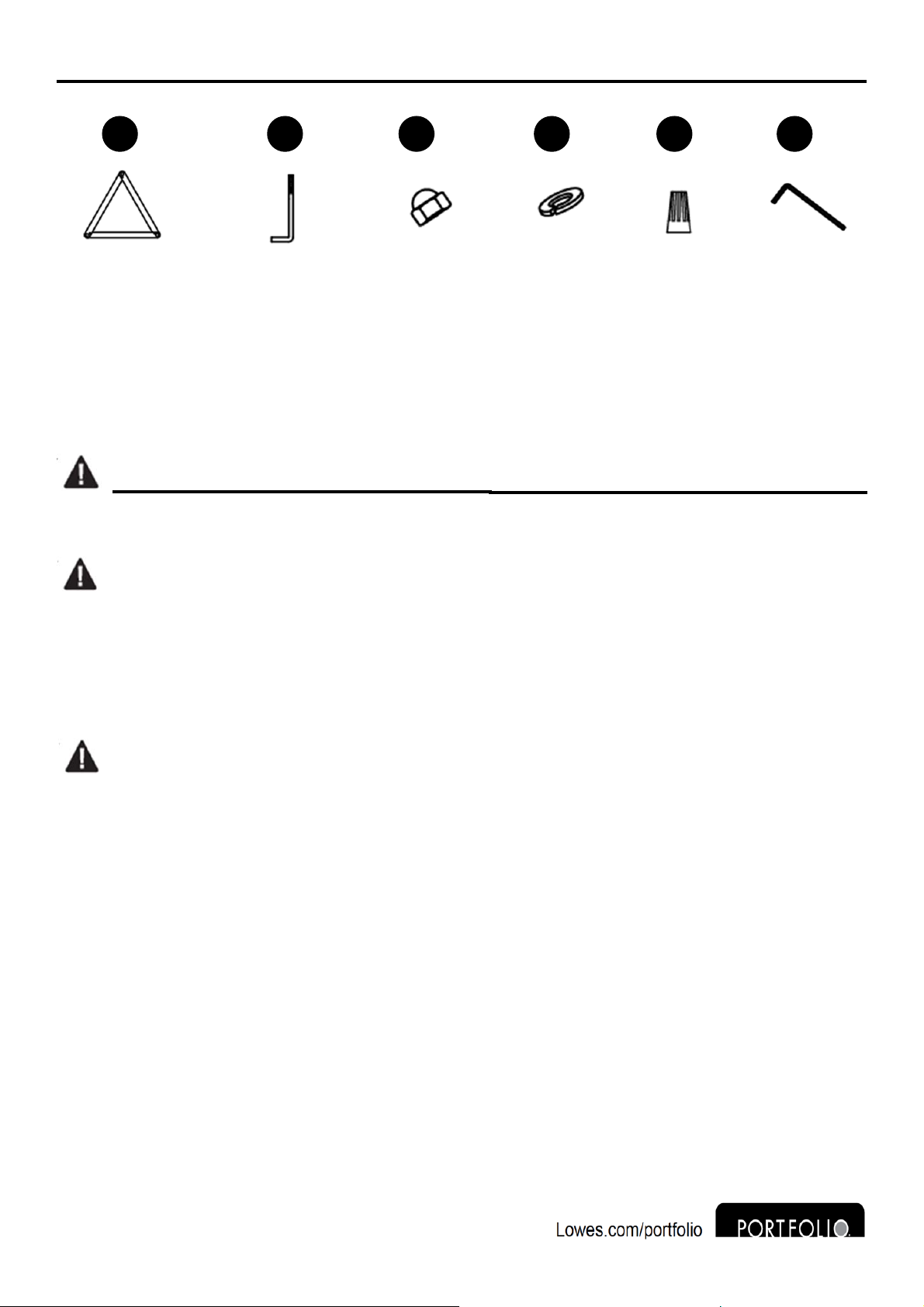

QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)















CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’utiliser ou d’installer l’article .
●Avant l’installation, coupez l’alimentation électrique du panneau central en enlevant le fusible (ou
en plaçant le disjoncteur en position hors tension).
●Prenez soin de ne pas endommager ni couper la gaine protectrice (revêtement) des fils pendant
l’installation du luminaire. Ne laissez pas les fils entrer en contact avec une surface ayant un rebord
tranchant. Vous risqueriez d’endommager ou de couper la gaine protectrice des fils, ce qui
entraînerait des risques de blessure grave ou de mort par choc électrique.
ATTENTION :
●Tous les branchements électriques doivent être conformes aux codes du bâtiment locaux, aux
règlements locaux ou au Code national de l’électricité. Communiquez avec le service des
bâtiments et de l’entretien de votre municipalité pour connaître les mesures d’inspection, les codes
et les permis en vigueur.
●Risque d’incendie : la température nominale du fil d’alimentation électrique de la plupart des
habitations construites avant 1985 est de 60 °C. Demandez conseil à un électricien qualifié avant
d’installer le luminaire.
●Ne branchez pas ce lampadaire sur un système électrique sans mise à la terre. N’utilisez jamais
un lampadaire avec un branchement à deux fils sans mise à la terre. Si vous ne savez pas si votre
système d’éclairage est mis à la terre, ne tentez pas d’installer ce lampadaire. Communiquez avec
un électricien qualifié pour connaître les méthodes de mise à la terre nécessaires selon le code de
l’électricité en vigueur dans votre municipalité.
●Si vous voulez utiliser un gradateur avec ce lampadaire, faites appel à un professionnel pour qu’il
vous aide à déterminer le type de gradateur à utiliser et les caractéristiques électriques
nécessaires.
AA BB CC
Support de
fixation
Qté : 1 
DD
Boulon
d’ancrage
Qté : 3

Écrou à
chapeau
Qté : 3 
EE FF
Rondelle
Qté : 3 
Capuchon de
connexion
Qté : 3 
Clé
Qté : 1 
AVERTISSEMENT

11 
PRÉPARATION
Avant de commencer à assembler ou à installer le lampadaire, assurez-vous d’avoir toutes les
pièces. Comparez le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie
incluse. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler, d’installer ni
d’utiliser l’article.
Temps d’assemblage approximatif : 30 minutes.
Outils nécessaires pour l’assemblage (non inclus) : béton, tournevis cruciform, pinces, clé de
1/2 po, clé polygonale de 1/2 po.
Articles utiles : tournevis à tête plate, coupe-fil, échelle, pinces à dénuder, ruban isolant.
INSTRUCTIONS POUR L'ASSEMBLAGE

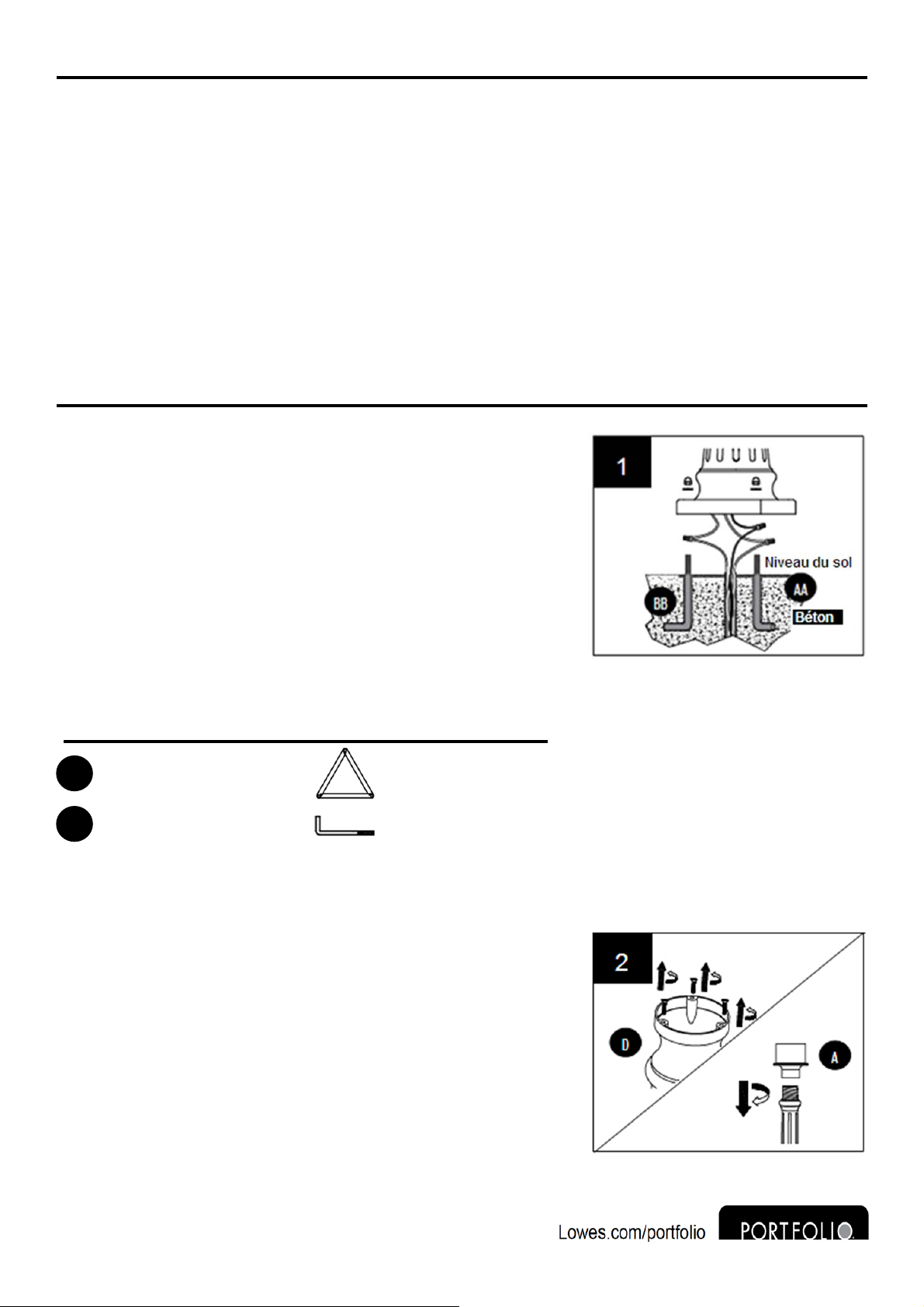

1. Creusez un trou suffisamment profond pour les boulons
d’ancrage (BB) et suffisamment large pour le support de
fixation (AA). Faites passer le fil électrique de la source
d’alimentation dans le trou, et faites-le sortir au centre de la
surface d’installation. Vissez les boulons d’ancrage (BB)
dans le support de fixation (AA) jusqu'à la fin. Remplissez le
trou de béton (non inclus) et insérez l’ensemble avant que
le béton soit sec. 
Remarque : Le support de fixation (AA) doit se trouver au
niveau du sol, et les boulons d’ancrage (BB), à 4,82 cm
au-dessus du sol.  Les cordons d’alimentation devraient
dépasser d’environ 15,24 à 20,32 cm du béton.
.
2. Retirez les vis préassemblées du pied (D) à l’aide d’une
tournevis cruciforme (non inclus). Mettez-les de côté pour
une utilisation ultérieure.
Fixez l’adaptateur (A) à la tige centrale (B) en le tournant
dans le sens des aiguilles d’une montre.
Quincaillerie utilisée
Support de fixation x 1

Boulon d’ancrage x 3 
AA
BB

12 





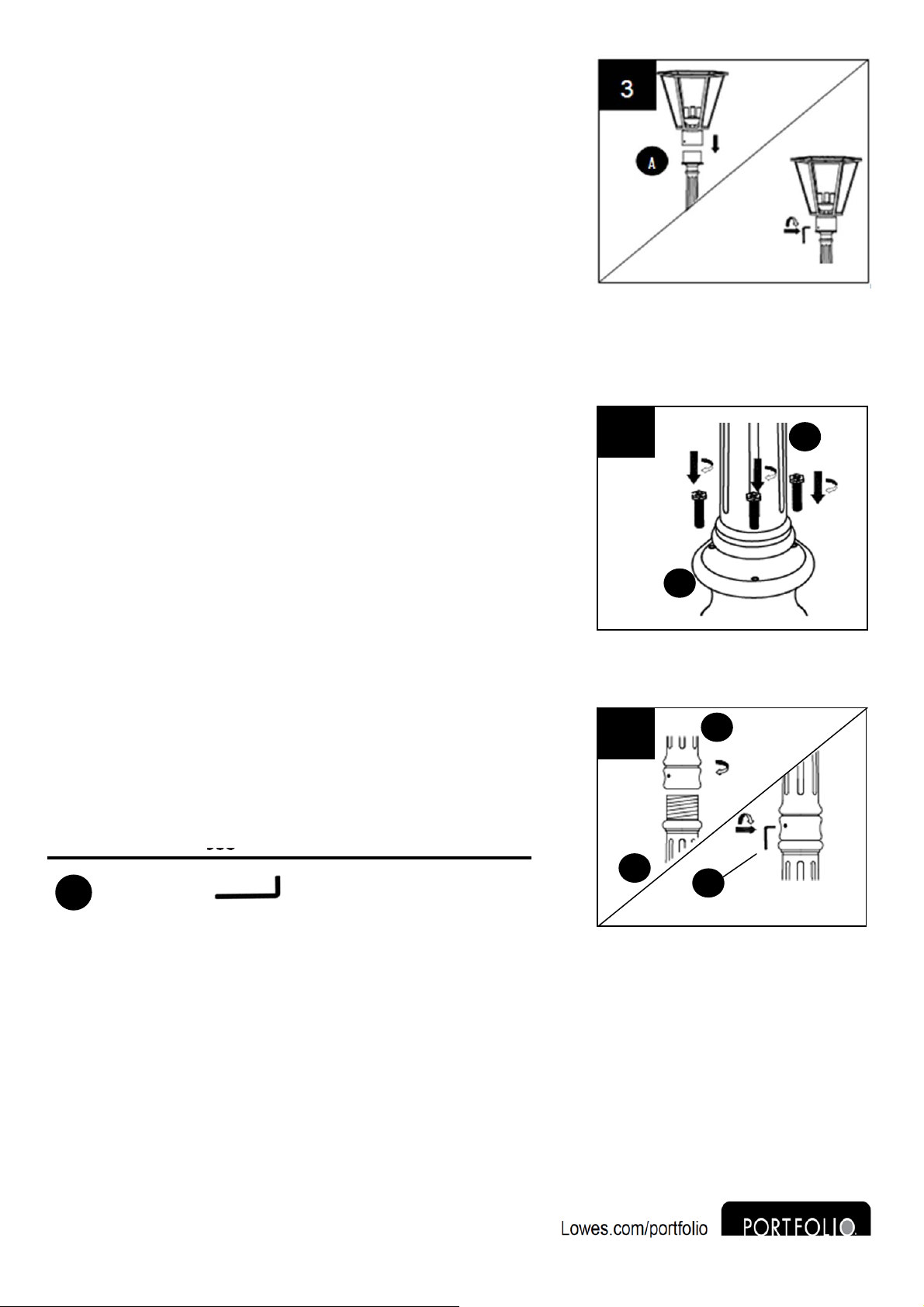

3. Pour fixer la tête du luminaire (vendue séparément) à
l’adaptateur (A), utilisez les vis du luminaire fournies avec la
tête du luminaire et serrez fermement.
4. Fixez la tige inférieure (C) au pied (D) en serrant les vis
retirées précédemment à l’aide d’unetournevis cruciforme.
5. Retirez la vis de calage préassemblée à la tige centrale (B),
puis fixez la tige centrale (B) à la tige inférieure (C). Tournez
la tige centrale (B) dans le sens des aiguilles d’une montre,
puis fixez le tout à l’aide de la vis de calage. Serrez à l’aide
de la clé (FF).

Quincaillerie utilisée
Clé x1

FF
5
FF
C
B
4
C
D

13 

6. Raccordez le fil de mise à la terre dénudé du pied (D) au fil
de mise à la terre de la partie en béton en fixant par torsion
un capuchon de connexion (EE) sur les bouts dénudés des
fils. Raccordez le fil blanc du pied (D) au fil blanc de la partie
en béton en fixant par torsion un capuchon de connexion
(EE) sur les bouts dénudés des fils. Raccordez le fil noir
provenant du pied (D) au fil noir de la partie en béton en
fixant par torsion un second capuchon de connexion (EE)
sur les bouts dénudés des fils. Fixez les capuchons de
connexion (EE) avec du ruban isolant (non inclus).
7. ATTENTION : Laissez le béton sécher complètement avant
d’installer l’ensemble de tiges.
Avec l’aide d’une autre personne, alignez les trous de la
base (D) sur les boulons d’ancrage (BB) et placez
soigneusement l’ensemble de tiges sur le support de
fixation (AA). Fixez le tout à l’aide des rondelles (DD) et des
écrous à chapeau (CC). Serrez le tout à l’aide d’une cléde
1/2 po (non incluse).
ENTRETIEN
Pour nettoyer le lampadaire, débranchez-le et essuyez-le à l’aide d’un linge humide et non abrasif.

DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire vacille
lorsque les vents sont
violents.
1. Le support de fixation est mal
installé.
2. Les vis et les écrous à
chapeau ne sont pas bien
serrés.
1. Assurez-vous que le support
de fixation est installé au
niveau du sol.
2. Assurez-vous que les vis et
les écrous à chapeau sont
serrés fermement.
Quincaillerie utilisée
Écrou à chapeau x 3
Rondelle x 3
Capuchon de connexion x 3

CC
DD
EE
6
EE

14 
GARANTIE LIMITÉE DE 3 ANS
Si cet article présente des défauts de matériaux ou de fabrication au cours des trois (3) années qui
suivent la date d’achat, retournez-le avec une preuve de la date d’achat et il vous sera remplacé
par un article semblable ou un modèle comparable, sans frais.
Cette garantie sera annulée si les dommages ou les défectuosités résultent d’un accident, d’un
usage abusif ou inapproprié ou d’une réparation inadéquate.
Cette garantie vous confère des droits précis.Il est possible que vous disposiez également d’autres
droits, qui varient d’un État ou d’une province à l’autre.
LA GARANTIE NE POURRA EN AUCUN CAS S’APPLIQUER AUX DOMMAGES CONSÉCUTIFS,
PARTICULIERS, ACCESSOIRES OU INDIRECTS DE TOUTE SORTE RÉSULTANT DE
L’USAGE APPROPRIÉ OU INAPPROPRIÉ DE CET ARTICLE. CERTAINS ÉTATS OU
CERTAINES PROVINCES NE PERMETTENT PAS L’EXCLUSION OU LA LIMITATION DES
DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, DE SORTE QUE LES EXCLUSIONS OU LES
LIMITATIONS CI-DESSUS PEUVENT NE PAS S’APPLIQUER À VOUS.
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1 800 643-0067, entre 8 h et 18 h (HNE) du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.




Imprimé en Chine
Portfolio® est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
PIÈCE DESCRIPTION No DE PIÈCE
AA Support de fixation 646942-hdwe
BB Boulon d’ancrage 646942-hdwe
CC Écrou à chapeau 646942-hdwe
DD Rondelle 646942-hdwe
EE Capuchon de connexion 646942-hdwe
FF Clé 646942-hdwe
AA BB CC DD EE FF

15 


















ADJUNTE SU RECIBO AQUÍ 
Númerodeserie Fechadecompra 
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067, de lunes a jueves de 8 a.m. a
6 p.m., y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
ARTÍCULO #0646942
POSTE PARA FAROL
MODELO #E3A

16 
CONTENIDODELPAQUETE

















PIEZA DESCRIPCIÓN CANTIDAD
A Adaptador 1
B Varilla central 1
C Varilla inferior 1
D Base 1








A
C
D
B

17 
ADITAMENTOS (no se muestran en tamaño real)















INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
●Desconecte la alimentación desde la caja de fusibles principal (o la caja del interruptor de circuito)
antes de comenzar la instalación; para hacerlo, retire el fusible (o desconecte el interruptor de
circuito).
●Tenga cuidado de no dañar o cortar el aislamiento del conductor (cubierta) durante la instalación
de la lámpara. No permita que los conductores entren en contacto con superficies con bordes
afilados. Hacerlo podría dañar o cortar el aislamiento del conductor y ocasionar lesiones graves o
la muerte debido a una descarga eléctrica.
PRECAUCIÓN:
●Todas las conexiones eléctricas deben cumplir con los códigos y las ordenanzas locales o el
Código nacional de electricidad (NEC, por sus siglas en inglés). Póngase en contacto con su
departamento de construcción municipal para consultar sobre sus códigos, permisos y/o
inspecciones locales.
●Riesgo de incendio: la mayoría de las casas construidas antes de 1985 tienen conductores de
suministro clasificados para 60 °C. Consulte a un electricista calificado antes de la instalación.
●No conecte esta lámpara a un sistema eléctrico que no proporcione un medio de puesta a tierra
para el equipo. Nunca utilice una lámpara en un sistema de dos conductores que no tenga puesta
a tierra. No intente instalar esta lámpara si no está seguro de si su sistema de iluminación cuenta
con una puesta a tierra. Póngase en contacto con un electricista calificado y autorizado para
obtener información con respecto a los métodos adecuados de puesta a tierra requeridos por el
código local de electricidad de su área.
●Si se utiliza un regulador de control de intensidad con esta lámpara, consulte con un profesional
para determinar el tipo apropiado y la clasificación eléctrica requerida.
AA BB CC
Soporte de
montaje
Cant. 1
DD
Perno de anclaje
Cant. 3 
Capuchón
Cant. 3 
EE FF
Arandela
Cant. 3 
Empalme
plástico
Cant. 3 
Llave Allen
Cant. 1 
ADVERTENCIA:

18 
PREPARACIÓN
Antes de comenzar a ensamblar o instalar la lámpara, asegúrese de tener todas las piezas.
Compare las piezas con la lista del contenido del paquete y la lista de aditamentos. No intente
ensamblar, instalar ni usar el producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 30 minutos.
Herramientas necesarias para el ensamblaje (no se incluyen): Concreto, destornillador Phillips,
pinzas, llave inglesa de 1/2”, llave de boca fija de 1/2”.
Artículos útiles: destornillador de cabeza plana, pinzas cortacables, escalera, pinzas pelacables,
cinta aislante.
INSTRUCCIONES DE ENSAMBLAJE
1. Excave un área en el suelo lo suficientemente profunda
como para cubrir la altura de los pernos de anclaje (BB) y lo
suficientemente ancha para el soporte de montaje (AA).
Pase el conductor del suministro de electricidad de manera
subterránea y sáquelo por el centro del área de instalación.
Atornille los pernos de anclaje (BB) en el soporte de
montaje (AA) hasta el final. Rellene el orificio con concreto
(no se incluye) y coloque el ensamble antes de que se
seque el concreto. 
Nota: El soporte de montaje (AA) debe estar a nivel del
suelo, con los pernos de anclaje (BB) a 4,8 cm sobre el
suelo. El largo aproximado de los conductores de suministro
que deben salir de los 15,25 cm a 20,32 cm del concreto.
.
2. Retire los tornillos preensamblados de la base (D) con un
destornillador Phillips (no se incluyen). Apártelos para su
uso posterior.
Fije el adaptador (A) a la varilla del medio (B) girándolo en
dirección de las manecillas del reloj.
Aditamentos utilizados
Soportedemontaje x 1

Pernodeanclaje x 3 
AA
BB

19 




3. Para instalar la cabeza del ensamble (se vende por
separado) en el adaptador (A), utilice los tornillos del
ensamble que se proporcionan con la cabeza del ensamble,
y apriete firmemente.
4. Fije la varilla inferior (C) a la base (D) con los tornillos
retirados anteriormente. Apriete con una destornillador
Phillips.
5. Retire el tornillo de fijación preensamblado de la varilla del
medio (B) y fije la varilla del medio (B) en la varilla inferior
(C). Atornille la varilla del medio en dirección de las
manecillas del reloj, y luego fíjela con el tornillo de fijación.
Apriete con la llave Allen (FF).

Aditamentos utilizados
LlaveAllen x1

FF
5
FF
C
B
4
C
D

20 

6. Conecte el conductor desnudo de puesta a tierra de la base
(D) con el conductor de puesta a tierra del concreto
enroscando un empalme plástico (EE) en los extremos
desnudos de los conductores. Conecte el conductor blanco
de puesta a tierra de la base (D) con el conductor blanco del
concreto enroscando un empalme plástico (EE) en los
extremos desnudos de los conductores. Conecte el
conductor negro de la base (D) con el conductor negro del
concreto enroscando un segundo empalme plástico (EE) en
los extremos desnudos de los conductores. Asegure los
empalmes plásticos (EE) con cinta aislante (no se incluyen).
7. PRECAUCIÓN: Permita que el concreto se seque antes de
instalar el ensamble de la varilla.
Con la ayuda de otra persona, alinee los orificios en la base
(D) con los pernos de anclaje (BB) y cuidadosamente
coloque el ensamble de la varilla sobre la abrazadera de
montaje (AA). Fije con los arandelas (DD) y las capuchones
(CC). Apriete con unallave allen de 1/2 pulg (no se incluye). 
CUIDADO Y MANTENIMIENTO
Para limpiar, desenchufe la lámpara y límpiela con un paño húmedo no abrasivo.

SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ensamble se tambalea
cuando hay vientos
fuertes.
1. El soporte de montaje puede
estar ensamblado
incorrectamente .
2. Los tornillos y los
capuchones pueden estar
fijados incorrectamente .
1. Asegúrese de que el soporte
de montaje se instaló a nivel
del suelo .
2. Asegúrese de que los tornillos
y los capuchones se fijaron
bien .
Aditamentos utilizados
Capuchón x 3
Arandela x 3
Empalmeplastic x 3

CC
DD
EE
6
EE
