Portfolio LWS0038D User manual

ITEM #0112851
MODEL #LWS0038D
4-LIGHT VANITY BAR
Français p. 9
Español p. 17
1
1
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-800-643-0067, 8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. -
5 p.m., EST, Friday.
ATTACH YOUR RECEIPT HERE
Serial Number Purchase Date
EB12276 Lowes.com/portfolio
Portfolio ® is a registered trademark
of LF, LLC. All Rights Reserved.

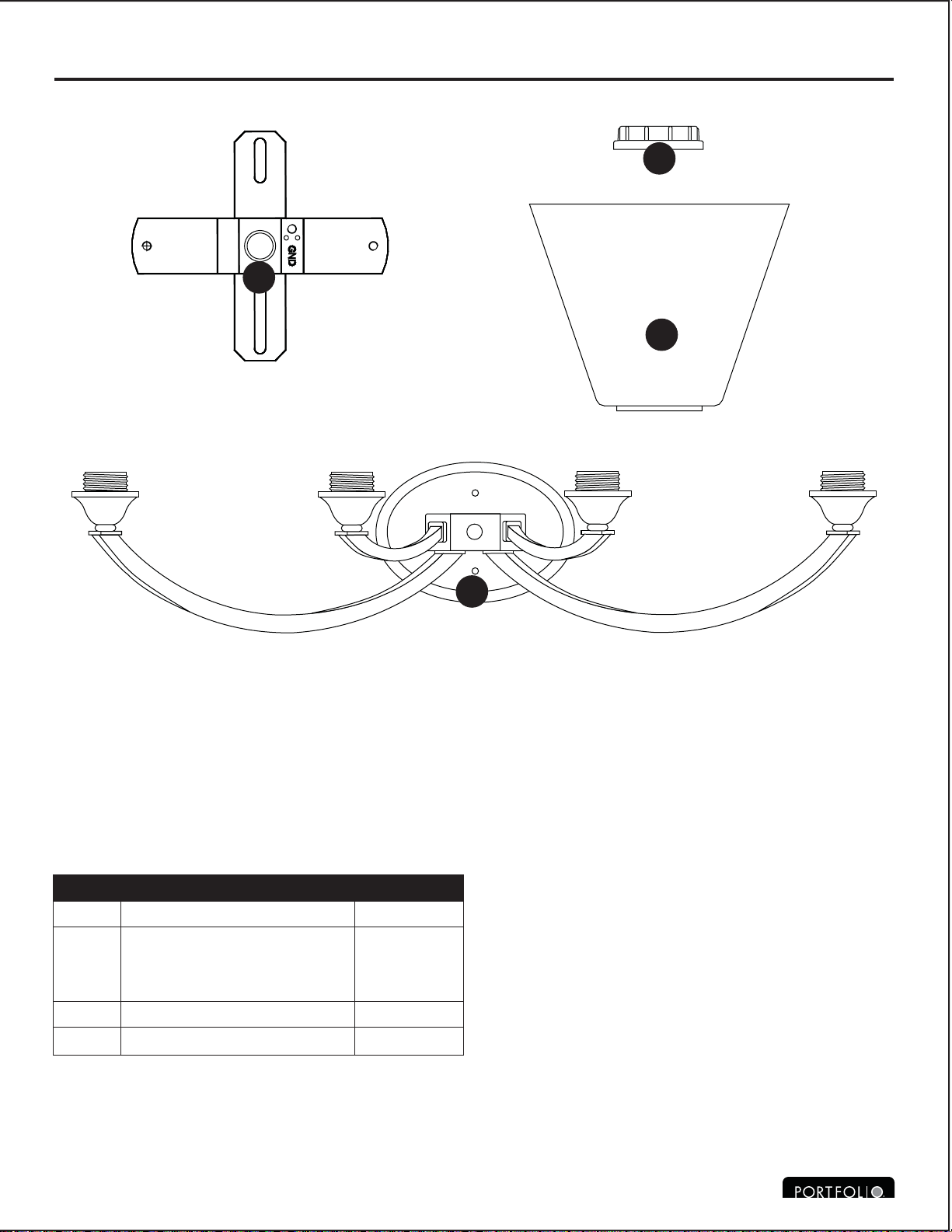

PACKAGE CONTENTS
2
PART DESCRIPTION QUANTITY
A
Crossbar 1
B
Socket Collar
[preassembled to Fixture
Body (D)]
4
C Shade 4
D Fixture Body 1
A
C
B
D
Lowes.com/portfolio

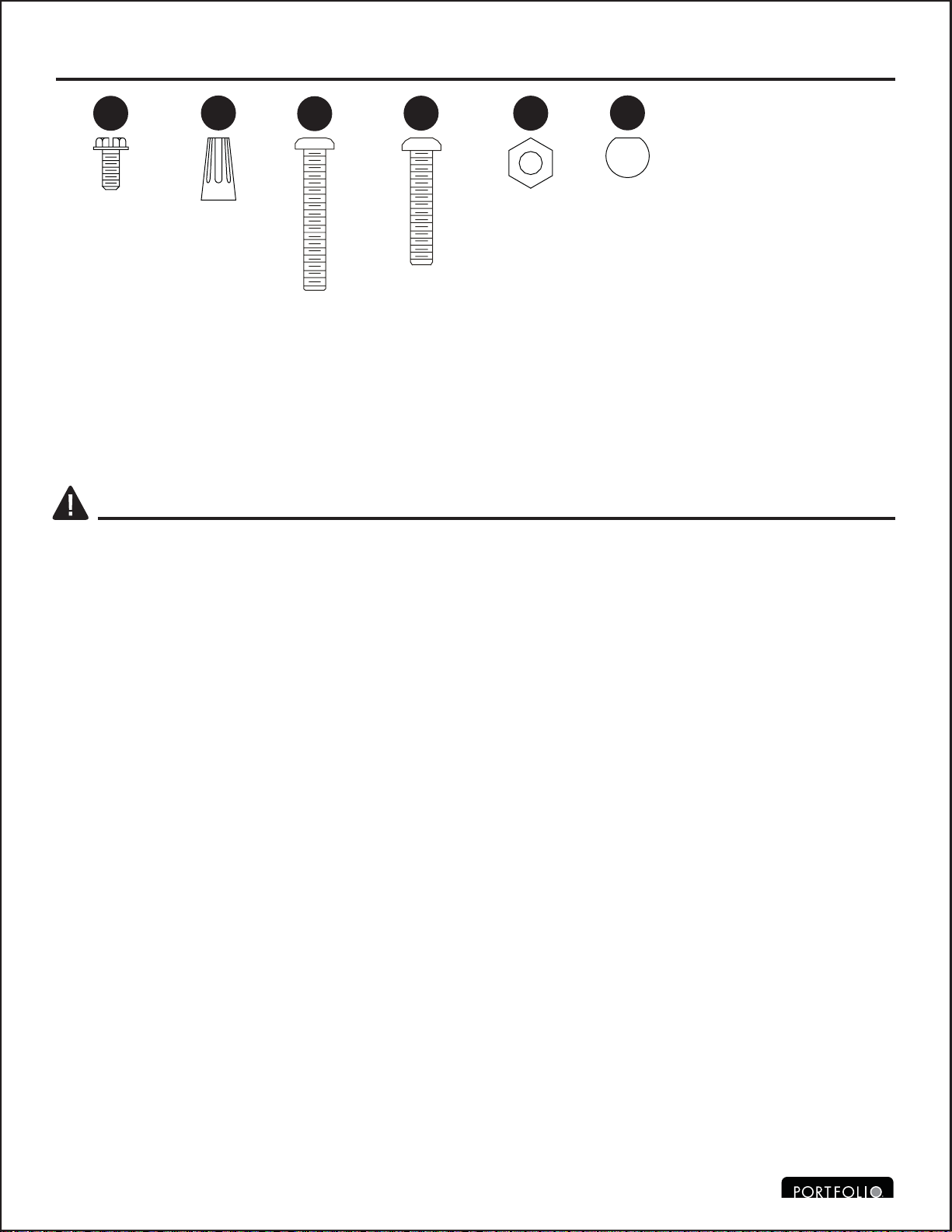

HARDWARE CONTENTS (shown actual size)
Mounting
Ball
Qty. 2
Mounting
Screw
Qty. 2
Outlet
Box
Screw
Qty. 2
DD EECC FF
Hex Nut
Qty. 2
3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
WARNING
• RISK OF ELECTRIC SHOCK - Before beginning installation, turn off electricity at the circuit
breaker box or the main fuse box.
• RISK OF FIRE - Use bulbs specified by the markings and/or labels on the fixture.
CAUTION
• For your safety, read instructions completely before beginning installation.
• If in doubt about electrical installation, consult a licensed electrician.
• Turn off electricity to fixture before replacing the bulb(s).
AA BB
Wire
Connector
Qty. 3
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents above. If any part is missing or damaged, do not
attempt to assemble the product. Contact customer service for replacement parts.
Estimated Assembly Time: 20 - 30 minutes
Tools Required for Assembly (not included): Flathead screwdriver, Phillips screwdriver, Pliers,
Wire cutters, Electrical tape, Safety goggles and Ladder.
Helpful Tools (not included): Wire strippers
Green
Ground
Screw
[preassembled
to Crossbar (A)]
Qty. 1
Lowes.com/portfolio

4
Hardware Used
x 2
Mounting
Screw
x 2
Hex Nut
1. Place the crossbar (A) onto the backplate
of the fixture body (D) and align the holes
in the backplate with a set of threaded
holes in the crossbar (A). Install the
mounting screws (CC) in the aligned
threaded holes on the crossbar (A) and
thread the small hex nuts (EE) onto the
mounting screws (CC) as shown.
1
ASSEMBLY INSTRUCTIONS
CC
EE
DD
A
CC
EE
D
DD
2. Secure the crossbar (A) to the outlet box
with outlet box screws (DD).
Hardware Used
2
Outlet Box A
DD
x 2
Outlet Box
Screw
Lowes.com/portfolio

5
AA
BB
CC
FF
ASSEMBLY INSTRUCTIONS
Hardware Used
3. Attach ground fixture wire to either the green
ground screw (AA) on crossbar (A) or to the
ground wire in the outlet box (usually GREEN
or BARE). If attaching fixture ground wire to
the crossbar, it is imperative that the outlet
box in your home be properly grounded.
Connect the neutral WHITE or RIBBED side
fixture wire to the neutral usually WHITE wire
from the outlet box. Connect the hot BLACK
or SMOOTH side fixture wire to the hot
usually BLACK wire from the outlet box.
Fasten wires together with a plastic wire
connector (BB) and tightly wrap connector
with electrical tape.
3
x 1
Green
Ground
Screw
White Wire
From Outlet Box
Black Wire
From Outlet Box
Bare, or Green
Ground Wire Bare, or Green
Fixture Ground Wire
From Outlet Box
Bare, or Green
Ground Wire
From Outlet Box
White or
Ribbed Side
From Fixture
From Fixture
Black or
Smooth Side
OR AA
BB
x 3
Wire
Connector
DD
4. Carefully tuck all wires into the outlet box and
position the fixture body (D) over the outlet box.
Align the holes in the backplate of the fixture
body (D) with the mounting screws (CC)
attached to the crossbar (A). Pass the fixture
over the mounting screws (CC) and secure by
threading mounting balls (FF) onto end of
screws. Tighten until snug.
Hardware Used
4
x 2
Mounting
Screw
CC A
D
FF
x 2
Mounting
Ball
Lowes.com/portfolio

6
ASSEMBLY INSTRUCTIONS
5. Place the shade (C) over the socket of the
fixture body (D) and secure with the socket
collar (B). Hand-tighten until snug.
6. Install the bulbs (not included).
Use (4) 100-watt max. standard base bulbs only.
5
6
C
D
B
Lowes.com/portfolio

7
CARE AND MAINTENANCE
• Wipe clean using soft, dry cloth or static duster. Always avoid using harsh chemicals and abrasives
to clean fixture as they may damage the finish.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Bulbs will not light. 1. Bulb is burned out.
2. Power is off.
3. Faulty wire connection.
4. Faulty switch.
1. Replace light bulb.
2. Make sure power supply is on.
3. Check wiring.
4. Test or replace the switch.
Fuse blows or the
circuit breaker trips
when light is turned
on.
Crossed wires or power wire is
grounding out. Check wire connection.
WARRANTY
The manufacturer warrants all of its lighting fixtures against defects in materials and workmanship for
one (1) year from the date of purchase. If within this period the product is found to be defective in
material or workmanship, the product must be returned, with a copy of the original sales receipt as
proof of purchase in the original carton, to the place of purchase. The manufacturer will, at its option,
repair, replace or refund the original purchase price to the consumer. This warranty does not cover
fixtures becoming defective due to misuse, accidental damage, improper handling and/or installation
and specifically excludes liability for direct, incidental or consequential damages. As some states do
no allow exclusions or limitations on an implied warranty, the above exclusions and limitations may
not apply to you. This warranty gives you specific legal rights. You may have other rights that vary
from state to state.
II
Lowes.com/portfolio

8
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-800-643-0067,
8 a.m. - 6 p.m., EST, Monday - Thursday, 8 a.m. - 5 p.m., EST, Friday.
PART DESCRIPTION
A Crossbar
B Socket Collar
C Shade
D Fixture Body
AA Green Ground Screw
BB Wire Connector
CC Mounting Screw
DD Outlet Box Screw
EE Hex Nut
FF Mounting Ball
A
AA
BB
CC
DD
EE
FF
C
D
B
Printed in China
Portfolio ® is a registered
trademark of LF, LLC.All
Rights Reserved.
Lowes.com/portfolio

ARTICLE N°0112851
MODÈLE N°LWS0038D
RAMPE D’ÉCLAIRAGE
À QUATRE LUMIÈRES
POUR MEUBLE-LAVABO
9
Portfolio® est une marque déposée de
LF, LLC. Tous droits réservés.
JOINDRE LE REÇU ICI
Numéro de série Date d’achat
Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article à
votre détaillant, appelez notre service à la clientèle au 1 800 643-0067, entre 8 h et 18 h
(HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE), le vendredi.
Lowes.com/portfolio

CONTENU DE L'EMBALLAGE
10
PIÈCE DESCRIPTION QUANTITÉ
A Barra transversale 1
B Bague de douille
[préassemblée au corps du
luminaire (D)] 4
C Abat-jour 4
D Corps du luminaire 1
D
A
C
B
Lowes.com/portfolio

QUINCAILLERIE INCLUSE (grandeur réelle)
Sphère
de
montage
Qty. 2
Vis de
montage
Qty. 2
Vis de
boîte à
prises
Qty. 2
DD EE
CC FF
Écrou
hexagonal
Qty. 2
11
CONSIGNES DE SÉCURITÉ
Veuillez vous assurer de lire et de comprendre l’intégralité de ce manuel avant d’assembler,
d’utiliser ou d’installer ce produit.
AVERTISSEMENT
• RISQUE DE CHOC ÉLECTRIQUE - Avant de commencer l'installation, coupez l'électricité au
niveau de la boîte de disjoncteurs ou du coffret à fusibles principal.
• RISQUE D'INCENDIE - Utilisez les ampoules précisées par les marques et/ou les étiquettes
ur le luminaire.
MISE EN GARDE
• Pour votre sécurité, lisez les instructions au complet avant de commencer l'installation.
• En cas de doute au sujet de l'installation électrique, consultez un électricien agréé.
• Coupez l'électricité vers le luminaire avant de remplacer l'ampoule ou les ampoules.
AA BB
Connecteur
de fils
Qty. 3
Vis de
terre
verte
(préassemblée
au support
de montage [A])
Qty. 1
Lowes.com/portfolio

12
Quincaillerie utilisée
CC x 2
EE x 2

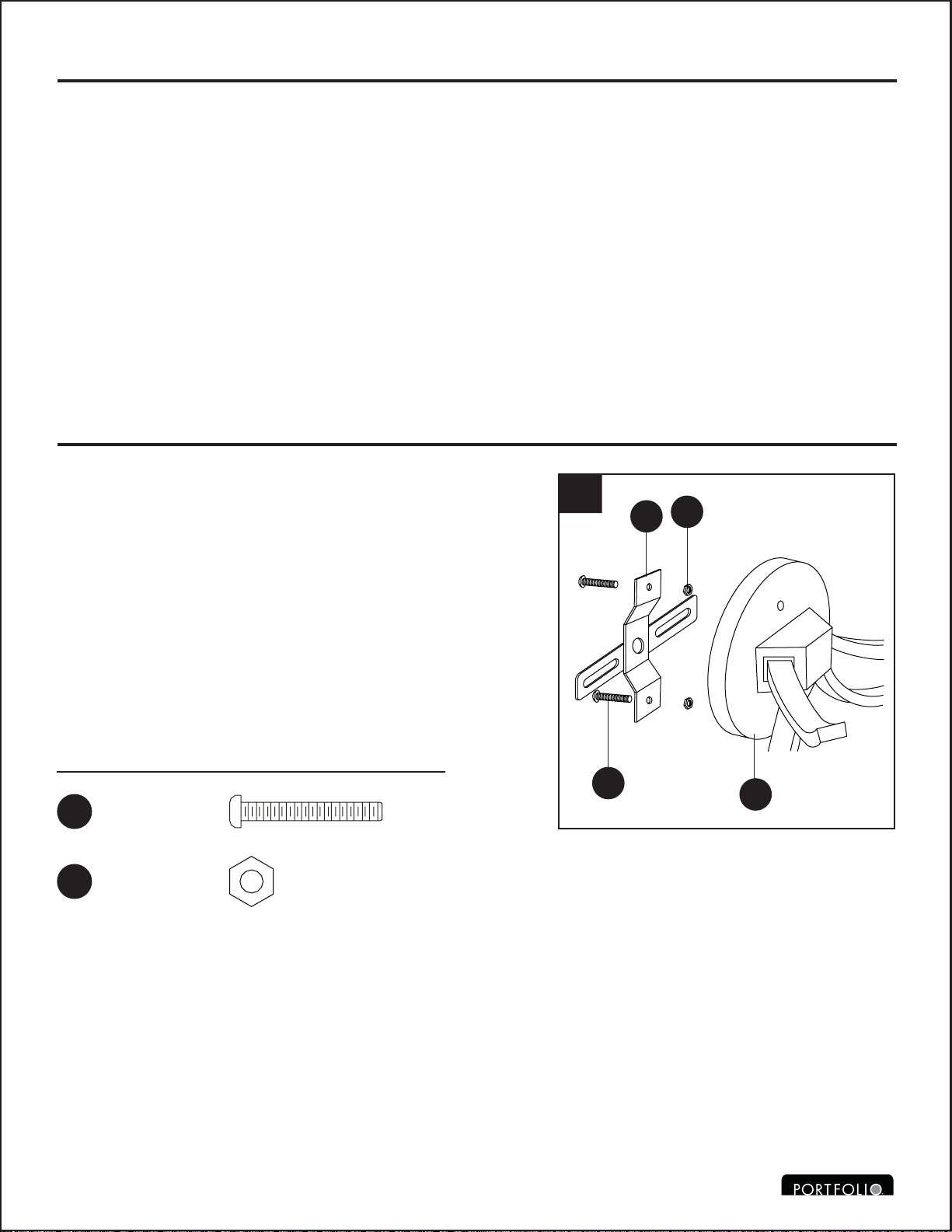

1. Placez la traverse (A) sur le socle de la
base (D) et alignez les trous du socle avec
les trous filetés de la traverse (A). Installez
les vis de montage (CC) dans les trous
filetés alignés de la barre transversale (A)
et filetez des écrous hexagonaux (EE) sur
les vis de montage (CC) comme dans
l'illustration.
1
PREPARATION
INSTRUCTIONS POUR L’ASSEMBLAGE
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez
les pièces avec la liste du contenu de l’emballage et celle de la quincaillerie ci-dessus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler le produit. Communiquez
avec le service à la clientèle pour obtenir des pièces de rechange.
Durée d'assemblage prévue: 20 à 30 minutes.
Outils requis pour l'assemblage (non compris) : Tournevis plat, Tournevis cruciforme, Pinces,
Cisaille, Ruban isolant, Lunettes de sécurité, Échelle.
Outils utiles (non compris) : Pinces à dénuder
Vis de
montage
Écrou
hexagonal
A
CC
EE
D
Lowes.com/portfolio

13
INSTRUCTIONS POUR L’ASSEMBLAGE
DD
2. Fixez la barre transversale (A) sur la boîte à
prises avec les vis de boîte à prises (DD) .
Quincaillerie utilisée
2
A
DD
DD x 2
Vis de boîte
à prises
Boîte à prises
Quincaillerie utilisée
3. Attachez le fil de terre du luminaire à la vis
de terre (AA) sur la barre transversale (A) ou
au fil de terre se trouvant dans la boîte à
prises (habituellement VERTE ou DÉNUDÉ).
Si vous l'attachez au fil de terre dans la boîte
à prises, il est impératif que la boîte à prises
de votre maison soit correctement mise à la
terre. Reliez le fil neutre (BLANC ou du côté
RAINURÉ) du luminaire au fil neutre
(habituellement BLANC) de la boîte à prises.
Reliez le fil chargé (NOIR ou du côté LISSE)
du luminaire au fil chargé (habituellement
NOIR) de la boîte à prises. Attachez les fils
ensemble avec un connecteur de fils (BB) en
plastique et enroulez fermement le connecteur
de ruban isolant.
3
AA x 1
Vis de
terre verte
Fil Blanc De La
Boîte À Prises
Fil Noir De La
Boîte À Prises
Fil Dénudé Ou
Vert De Terre De
La Boîte À Prises
Fil Dénudé Ou
Vert De Terre De
La Boîte À Prises
Fil Dénudé Ou
Vert De Terre Du
Luminaire
Blanc Ou
Rainuré
Du Luminaire
Lisse Ou Noir
Du Luminaire
OU AA
BB
BB x 3
Connecteur
de fils
Lowes.com/portfolio

14
INSTRUCTIONS POUR L’ASSEMBLAGE
DD
4. Rentrez soigneusement tous les fils dans la
boîte à prises murale et positionnez corps du
luminaire (D) sur la boîte à prises. Alignez
les trous du socle de la base (D) avec les vis
de montage (CC) fixées dans la traverse (A).
Passez le luminaire sur les vis de montage
(CC) et fixez-le en filetant les billes de
montage (FF) sur l'extrémité de la vis. Serrez
jusqu'à l'obtention d'un bon ajustement.
Quincaillerie utilisée
5. Placez l’abat-jour (C) sur la douille du corps
du luminaire (D) et fixez-le à l’aide de la
bague de douille (B). Serrez-la à la main
jusqu’à ce qu’elle soit fixée.
6. Installez les ampoules (vendue séparément).
Utilisez 4 ampoules à moyen culot d'un
maximum de 100 watts.
4
CC x 2
Vis de
montage
CC A
D
FF
FF x 2
Sphère de
montage
5
C
D
B
6
Lowes.com/portfolio

15
SOINET ENTRETIEN
• Essuyez au moyen d'un chiffon doux et propre ou d'un plumeau antistatique. Évitez toujours
d'utiliser des produits chimiques rudes et des abrasifs pour nettoyer le luminaire puisqu'ils peuvent
endommager le fini.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE ACTION CORRECTRICE
Les ampoules ne
s'allument pas. 1. L'ampoule est grillée.
2. L'alimentation électrique est fermée.
3. Connexion de fils défectueuse.
4. Interrupteur défectueux.
1. Remplacez l'ampoule.
2. Assurez-vous que l'alimentation
est mise en marche.
3. Vérifiez les fils.
4. Vérifiez ou remplacez
l'interrupteur.
Le fusible saute ou
le disjoncteur se
déclenche lorsque la
lumière est allumée.
Les fils sont croisés ou le fil
d'alimentation se met à la terre. Vérifiez la connexion des fils.
GARANTIE
Le fabricant garantit tous ses luminaires contre les défauts de fabrication de matériaux et de main
d'oeuvre pendant un (1) an à compter de la date d'achat. Si pendant cette période, le produit s'avère
défectueux en ce qui concerne les matériaux ou la main d'oeuvre, le produit peut être retourné, avec
une copie du reçu d'achat original comme preuve d'achat, dans sa boîte originale au lieu de l'achat.
Le fabricant, à sa discrétion, réparera ou remplacera le produit ou remboursera son prix d'achat
original au consommateur. Cette garantie ne couvre pas les luminaires qui deviennent défectueux à
cause d'une mauvaise utilisation, d'un dommage accidentel, d'une mauvaise manipulation et/ou
installation et exclut spécifiquement la responsabilité pour les dommages directs, consécutifs ou
indirects. Puisque certaines provinces ne permettent pas les exclusions ou les restrictions d'une
garantie implicite, les exclusions et les restrictions précédentes peuvent ne pas s'appliquer à votre
cas. Cette garantie vous confère des droits légaux précis. Vous pouvez avoir d'autres droits qui
varient d'une province à l'autre.
Lowes.com/portfolio

16
LISTE DES PIÈCES DE RECHANGE
Pour vous procurer des pièces de rechange, appelez notre service à la clientèle au 1 800 643-0067,
entre 8 h et 18 h (HNE), du lundi au jeudi, ou entre 8 h et 17 h (HNE) le vendredi.
PIÈCE DESCRIPTION
A Barra transversale
B Bague de douille
C Abat-jour
D Corps du luminaire
AA Vis de terre verte
BB Connecteur de fils
CC Vis de montage
DD Vis de boîte à prises
EE Écrou hexagonal
FF Sphère de montage
Imprimé en Chine
Portfolio® est une marque
déposée de LF, LLC.
Tous droits réservés.
A
AA
BB
CC
DD
EE
FF
C
D
B
Lowes.com/portfolio

MODELO #LWS0038D
BARRA PARA
TOCADOR DE 4 LUCES
17
ARTÍCULO #0112851
ADJUNTE SU RECIBO AQUÍ
Número de serie Fecha de compra
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-800-643-0067, de lunes a jueves de 8 a.m. a 6
p.m. y los viernes de 8 a.m. a 5 p.m., hora estándar del Este.
Lowes.com/portfolio
Portfolio® es una marca registrada de
LF, LLC. Todos los derechos reservados.

CONTENIDO DEL PAQUETE
18
PIEZA DESCRIPCIÓN CANTIDAD
A Barra transversal 1
B Anillo del portalámpara
[preensamblado en el cuerpo
de la lámpara (D)] 4
C Pantalla 4
D Cuerpo de la lámpara 1
D
A
C
B
Lowes.com/portfolio

ADITAMENTOS (se muestra en tamaño real)
Esferas
de
montaj
Qty. 2
Tornillo
de montaje
Qty. 2
Tornillo
de la
caja de
salida
eléctrica
Qty. 2
DD EE
CC FF
Tuerca
hexagonal
Qty. 2
19
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• RIESGO DE DESCARGA ELECTRICA: antes de comenzar con la instalación, desconecte la
electricidad en la caja de interruptores o caja de fusibles principal.
• RIESGO DE INCENDIO: utilice bombillas que coincidan con las marcas y/o rótulos de la
lámpara.
PRECAUCION
• Para su seguridad, lea todas las instrucciones antes de comenzar con la instalación.
• Si tiene dudas acerca de la instalación eléctrica, comuníquese con un electricista profesional.
• Desconecte la electricidad en la lámpara antes de reemplazar la(s) bombilla(s).
AA BB
Conector
para
cable
Qty. 3
Tornillo
de
conexión
a tierra
verde
[preensamblado
a la placa
perforada (A)]
Qty. 1
Lowes.com/portfolio

20
Aditamentos utilizados
x 2
Tornillo de
montaje
x 2
Tuerca
hexagonal
1. Coloque la barra transversal (A) en la placa
posterior de la lámpara (D) y alinee los
orificios en la placa posterior con un juego
de orificios roscados en la barra
transversal (A). Inserte los tornillos de
montaje (CC) en los orificios roscados de la
barra transversal (A) correspondientes y
gire las tuercas hexagonales (EE) sobre los
tornillos de montaje (CC) como se indica en
la figura.
1
PREPARACION
INSTRUCCIONES DE ENSAMBLAJE
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y los aditamentos mencionados anteriormente. No
intente ensamblar el producto si falta alguna pieza o si éstas están dañadas. Póngase en
contacto con el Departamento de Servicio al Cliente para obtener piezas de repuesto.
Tiempo de ensamblado aproximado: entre 20 y 30 minutos.
Herramientas necesarias para el ensamblado (no incluidas): destornillador de
cabeza plana, Destornillador Phillips, Pinzas, Cinta aisladora, Tenazas, Gafas de
seguridad, Escalera.
Herramientas útiles (no incluidas): pinzas pelacable
CC
EE
A
CC
EE
D
Lowes.com/portfolio
