3
DANSK
BRUGSANVISNING
Introduktion
For at du kan få mest mulig glæde af din nye
afretter-/tykkelseshøvl, beder vi dig gennemlæse
denne brugsanvisning og de vedlagte sikkerheds-
forskrifter, før du tager afretterhøvlen i brug. Vi
anbefaler dig desuden at gemme brugsanvisningen,
hvis du senere skulle få brug for at genopfriske din
viden om afretterhøvlens funktioner. På www.power-
craft.com finder du yderligere oplysninger om vores
produkter.
Tekniske data
Spænding/frekvens: 230 V ~ 50 Hz
Effekt: 1280 W
Afretter:
Høvlebredde: 152 mm
Høvledybde: 0-3 mm
Arbejdsbord: 655 × 162 mm
Arbejdshøjde: 355 mm
Anlæg: 480 x 80 mm
Indstillingsmuligheder: 90-135°
Tykkelseshøvl:
Høvlebredde: 152 mm
Kapacitet: 5-100 mm
Høvledybde: 0-2 mm
Arbejdsbord: 254 × 158 mm
Fremføringshastighed: 8 m/min
2 klinger
Spånudsugningsstuds: 100 mm Ø

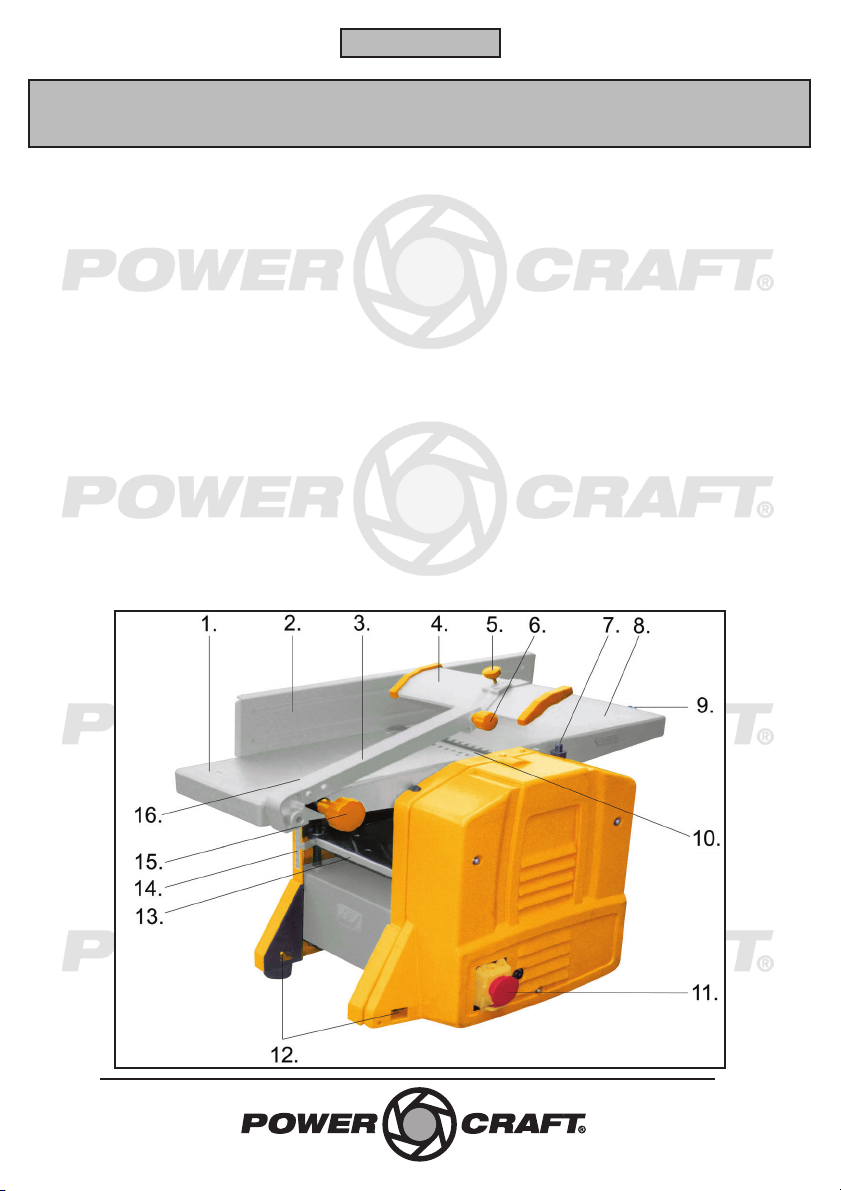

Afretterhøvlens dele
1. Bagplan
2. Anlæg
3. Arm til klingeafskærmning
4. Klingeafskærmning
5. Breddejusteringsgreb

4
6. Vinkeljusteringsgreb
7. Håndtag til høvledybejustering (tykkelseshøvl)
8. Forplan
9. Indstillingsgreb til høvledybde (afretterhøvl)
10. Skæreblok
11. Hovedafbryder
12. Stabiliseringshuller
13. Tykkelseshøvleplan
14. Høvledybdeindikator
15. Armjusteringsgreb
16. Hul til høvledybdejustering (i bagplan)
Desuden medfølger en spånudsugningsstuds,
skruenøgler og en klingejusteringslære (ikke
illustreret).
Særlige sikkerhedsforskrifter
Afretterhøvlen må kun bruges til høvling af træ.
Brug aldrig afretterhøvlen, hvis klingen ikke er
fastlåst korrekt i skæreblokken.
Når skæreblokken ikke er i brug, skal den
tildækkes.
Brug en skubbeklods ved afretning eller
tykkelseshøvling af små arbejdsemner.
Stik aldrig fingre eller værktøj i nærheden af
klingen, når maskinen er i drift.
Høvl aldrig på tværs af træets årer.
Afprøv jævnligt nødafbryderen.
Montering
Stil afretterhøvlen på en jævn og stabil overflade.
Monter anlægget (2) på afretterhøvlen med de to
medfølgende skruer.
Fastgør armen til klingeafskærmningen (3) på
bagplanet (1) modsat anlægget.

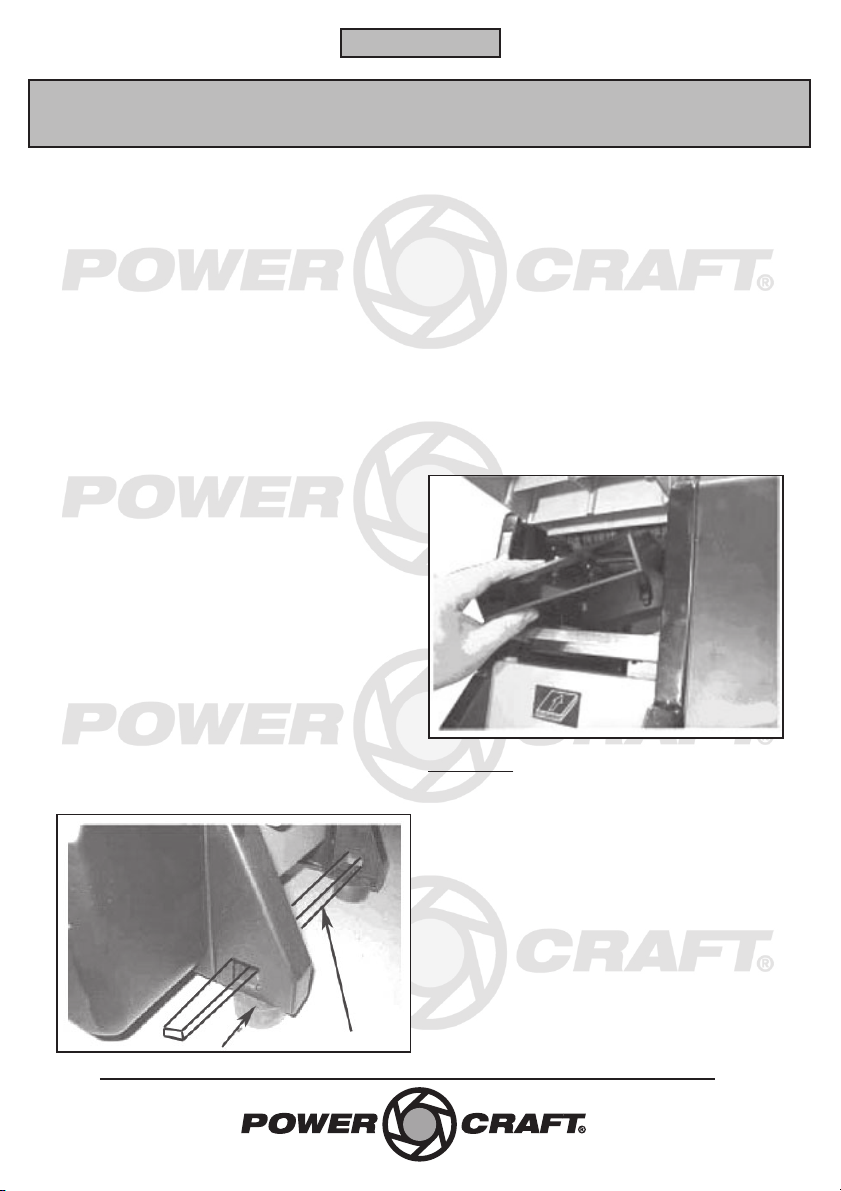

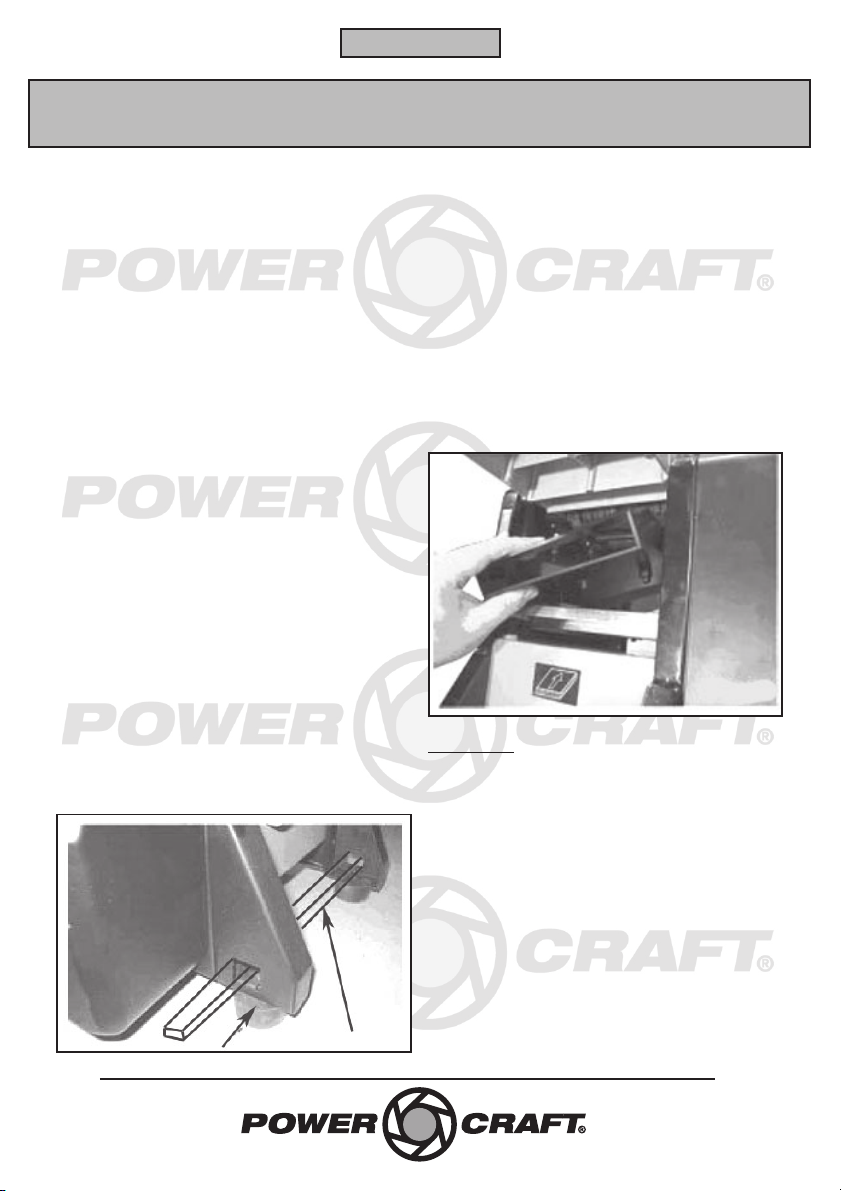

Afretterhøvlen kan evt. stabiliseres ved at indføre
en bjælke i stabiliseringshullerne (12) på under-
delen. Dette er en god idé, hvis afretterhøvlen skal
bruges til bearbejdning af store arbejdsemner.
Montering af støvudsugning
Til afretning
Drej håndtaget til høvledybdejustering (7) mod
uret for at sænke tykkelseshøvleplanet (13) helt.
Sæt støvudsugningen i tykkelseshøvleplanet under
forplanet. De tre knopper på støvudsugningen skal
passe i hullerne i tykkelseshøvleplanet.
Hæv tykkelseshøvleplanet igen ved at dreje hånd-
taget med uret, til støvudsugningen slutter tæt til
undersiden af for- og bagplanene.
Monter adapteren på støvudsugningen, og slut
den til støvudsugningsanlægget.
DANSK
BRUGSANVISNING

5
Til tykkelseshøvling

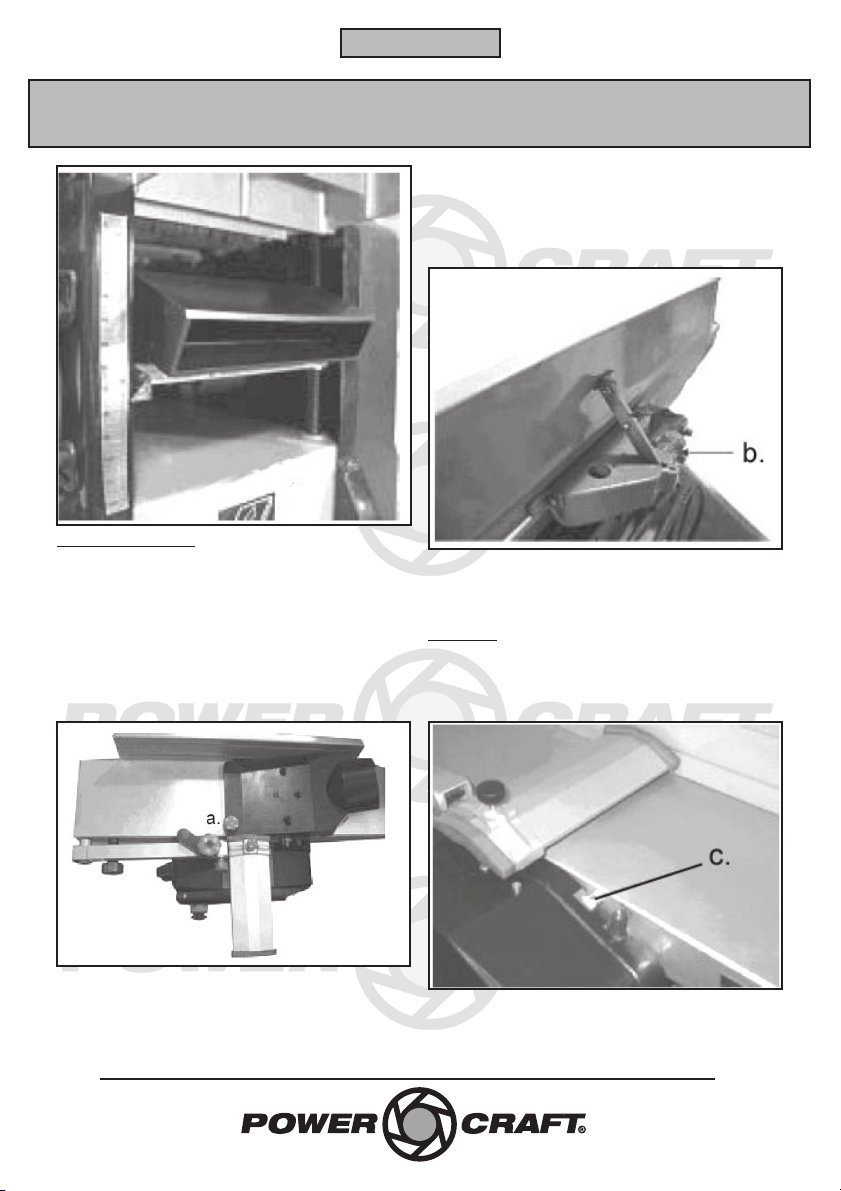

Løsn breddejusteringsgrebet (5) på klingeafskærm-
ningen (4), og skub den væk fra skæreblokken
(10), så denne ikke er dækket.
Monter støvudsugningen på bagplanet ved hjælp
af håndtaget (a).
Monter adapteren på støvudsugningen, og slut
den til støvudsugningsanlægget.
Klargøring af afretterhøvlen
Indstil anlægget i den ønskede vinkel (90-135°)
ved at skrue justeringsskruen (b) ind eller ud efter
behov, hvis høvlen skal bruges til afretning.
Sæt stikket i stikkontakten.
Brug
Afretning:
Drej indstillingsgrebet (9) for at sænke forplanet
til den ønskede høvledybde. Høvledybden kan
aflæses på høvledybdeindikatoren (c).
Anbring arbejdsemnet på forplanet, og indstil
klingeafskærmningen til den ønskede højde ved
hjælp af armjusteringsgrebet (15).
DANSK
BRUGSANVISNING

6
Arbejdsemnet skal kunne passere frit under
afskærmningen.
Indstil evt. anlægget, hvis afretterhøvlen skal
bruges til affasning af arbejdsemnet.
Start maskinen på hovedafbryderen (11).
Før langsomt og støt arbejdsemnet ind mod
klingen.
Tykkelseshøvling:
Anbring klingedækslet over skæreblokken, og
fastgør det.
Indstil tykkelseshøvleplanet til den ønskede
tykkelse ved hjælp af håndtaget. Dybden kan
aflæses på høvledybdeindikatoren (14).
Start maskinen.
Anbring arbejdsemnet på tykkelseshøvleplanet på
den side af maskinen, der er nærket med en pil,
og før det langsomt fremad med den side, der skal
høvles, opad.
Kileformede arbejdsemner skal høvles med den
tykke ende først.
Generelt
Afbryd maskinen efter brug, og fjern høvlespåner
og støv fra klingerne.
Rengøring og vedligehold
Afbryd altid strømmen til maskinen inden
vedligeholdelse!
Eftersyn og udskiftning af klinge
Afmonter anlægget, og fjern klingeafskærmningen.

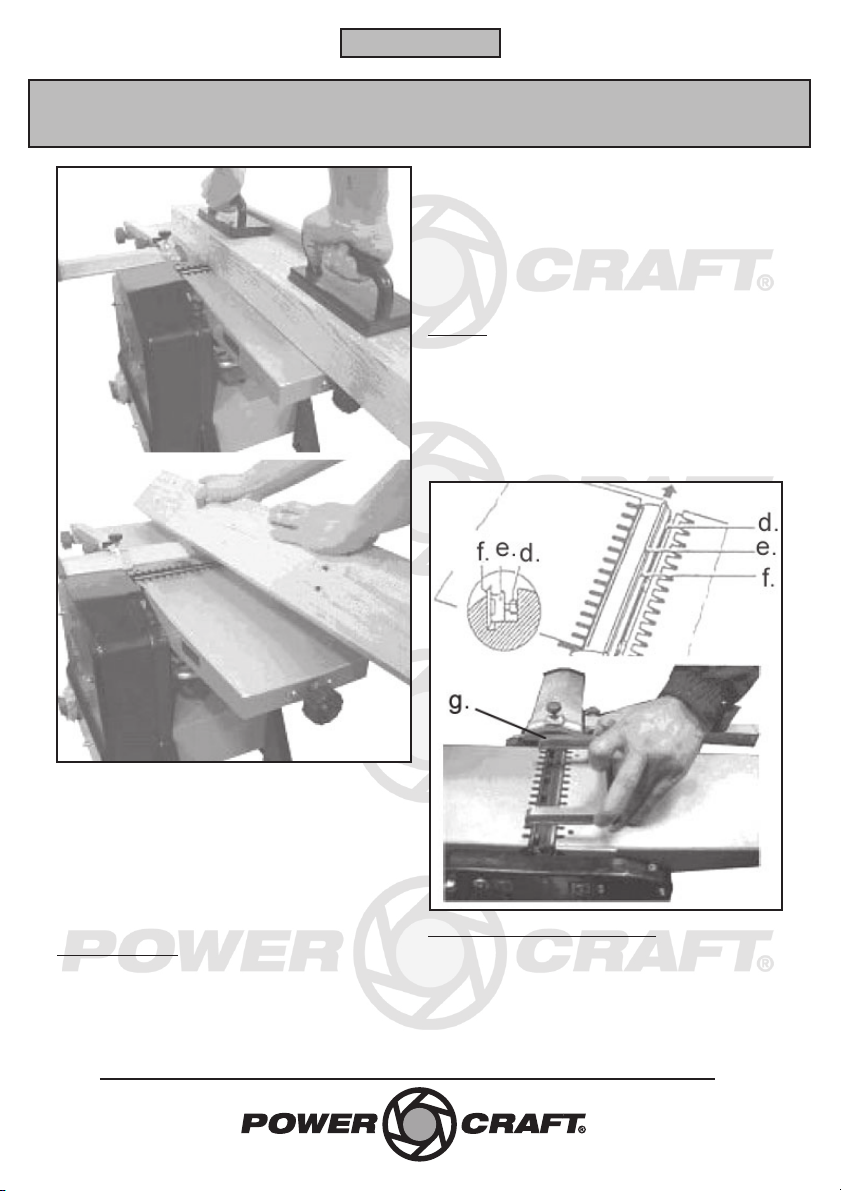

Løsn skruerne (d) med den medfølgende skrue-
nøgle.
Drej skæreblokken, til holderen (e) og klingen (f)
kan tages ud af skæreblokken.
DANSK
BRUGSANVISNING

7
DANSK
BRUGSANVISNING
Rengør monteringslejet, skæreblokken og klingen
med en klud tilsat lidt olie. Udskift eller slib
klingen, hvis den er sløv.
Sæt klingen og holderen i skæreblokken.
Læg klingejusteringslæren (g) på bagplanet, så
klingens højde er ens i begge ender. Stram skruerne
med skruenøglen.
Kontrollér, at klingen drejer frit.
Monter anlægget, og dæk skæreblokken med
klingeafskærmningen.
Almindelig rengøring
Fjern jævnligt støv og spåner fra maskinen med
en børste eller trykluft. Kontrollér, at motorens
ventilationsåbninger ikke er blokeret.
Smør jævnligt samtlige lejer og bevægelige dele
med olie. Undgå at få olie på drivremmen.
Fjern jævnligt harpiks o.l. fra for- og bagplanet
med rensebenzin eller petroleum.
Miljøoplysninger
Du kan være med til at værne om
miljøet! Følg de gældende miljø-
regler: Aflever gammelt elektrisk
udstyr på den kommunale genbrugs-
station.

8
NORSK
BRUKSANVISNING
Introduksjon
For at du skal få mest mulig glede av den nye
avretter-/tykkelseshøvelen din, bør du lese denne
bruksanvisningen og de vedlagte sikkerhets-
forskriftene før du begynner å bruke avretterhøvelen.
Vi anbefaler også at du tar vare på bruksanvisningen
i tilfelle du skulle få behov for å lese informasjonen
om avretterhøvelens funksjoner om igjen senere.
På www.power-craft.com finner du ytterligere
opplysninger om våre produkter.
Tekniske data
Spenning/frekvens: 230 V ~, 50 Hz
Effekt: 1280 W
Avretter:
Høvlebredde: 152 mm
Høvledybde: 0–3 mm
Arbeidsbord: 655 × 162 mm
Arbeidshøyde: 355 mm
Anlegg: 480 x 80 mm
Innstillingsmuligheter: 90-135°
Tykkelseshøvel:
Høvlebredde: 152 mm
Kapasitet: 5–100 mm
Høvledybde: 0–2 mm
Arbeidsbord: 254 × 158 mm
Fremføringshastighet: 8 m/min
2 blader
Rørstuss for sponavsug: 100 mm Ø
Avretterhøvelens deler
1. Bakplan
2. Anlegg
3. Arm til bladbeskyttelse
4. Bladbeskyttelse
5. Breddejusteringshåndtak

9
6. Vinkeljusteringshjul
7. Håndtak til høvledybdejustering (tykkelseshøvel)
8. Forplan
9. Innstillingshåndtak til høvledybde (avretterhøvel)
10. Skjæreblokk
11. Hovedbryter
12. Stabiliseringshull
13. Tykkelseshøvelplan
14. Høvledybdeindikator
15. Armjusteringshjul
16. Hull til høvledybdejustering (i bakplan)
I tillegg følger det med en rørstuss for sponavsug,
skrunøkler og en bladjusteringslære (ikke
avbildet).
Spesielle sikkerhetsforskrifter
Avretterhøvelen skal bare brukes til høvling av tre.
Ikke bruk avretterhøvelen hvis bladet ikke er
korrekt festet i skjæreblokken.
Når skjæreblokken ikke er i bruk, skal den
tildekkes.
Bruk en skyvekloss ved avretting og tykkelses-
høvling av små arbeidsemner.
Ikke før fingre eller verktøy i nærheten av bladet
når maskinen er i drift.
Høvle aldri på tvers av treets årer.
Kontroller nødbryteren med jevne mellomrom.
Montering
Still avretterhøvelen på en jevn og stabil overflate.
Monter anlegget (2) på avrettehøvelen med de to
skruene som følger med.
Fest armen til bladbeskyttelsen (3) på bakplanet
(1) på motsatt side av anlegget.
Avretterhøvelen kan ev. stabiliseres ved føre
en bjelke inn i stabiliseringshullene (12) på
underdelen. Dette er hensiktsmessig hvis
avretterhøvelen skal brukes til bearbeiding av
store arbeidsemner.
Montering av støvutsuging
Til avretting
Drei håndtaket til høvledybdejusteringen (7) mot
urviseren for å senke tykkelseshøvelplanet (13)
helt.
Plasser støvutsugingsslangen i tykkelseshøvel-
planet under forplanet. De tre knappene på
støvutsugingen skal passe i hullene i tykkelses-
høvelplanet.
Hev tykkelseshøvelplanet igjen ved å dreie
håndtaket med urviseren inntil støvutsugingen
sitter tett inn mot undersiden av for- og
bakplanet.
Monter adapteren på støvutsugingen og koble den
til støvutsugingsanlegget.
NORSK
BRUKSANVISNING

10
Til tykkelseshøvling
Løsne breddejusteringshåndtaket (5) på blad-
beskyttelsen (4), og skyv den vekk fra skjære-
blokken (10), slik at denne ikke er dekket.
Monter støvutsugingen på bakplanet ved hjelp
av håndtaket (a).
Monter adapteren på støvutsugingen og koble
den til støvutsugingsanlegget.
Klargjøre avretterhøvelen til bruk
Still inn anlegget i den ønskede vinkelen (90-135°)
ved å skru justeringsskruen (b) inn eller ut etter
behov hvis høvelen skal brukes til avretting.
Sett støpselet i stikkontakten.
Bruk
Avretting:
Drei innstillingshåndtaket (9) for å senke forplanet
til ønsket høvledybde. Høvledybden kan avleses på
høvledybdeindikatoren (c).
Plasser arbeidsemnet på forplanet og still
bladbeskyttelsen i ønsket høyde ved hjelp av
armjusteringshjulet (15).
NORSK
BRUKSANVISNING

11
Arbeidsemnet skal kunne passere fritt under
beskyttelsen.
Still eventuelt inn anlegget hvis avretterhøvelen
skal brukes til avfasing av arbeidsemnet.
Start maskinen med hovedbryteren (11).
Før arbeidsemnet inn mot bladet i en rolig og jevn
bevegelse.
Tykkelseshøvling:
Plasser bladbeskyttelsen over skjæreblokken og
fest den.
Still inn tykkelshøvelplanet til ønsket tykkelse
ved hjelp av håndtaket. Dybden kan avleses på
høvledybdeindikatoren (14).
Start maskinen.
Plasser arbeidsstykket på tykkelseshøvelplanet på
den siden av maskinen som er merket med en pil,
og før det langsomt frem. Den siden som skal
høvles, skal vende oppover.
Kileformede arbeidsemner skal høvles med den
tykke enden først.
Generelt
Slå av maskinen etter bruk, og fjern høvelspon og
støv fra bladene.
Rengjøring og vedlikehold
Maskinen må alltid kobles fra strømnettet før
vedlikehold!
Kontroll og utskifting av blad
Demonter anlegget, og fjern bladbeskyttelsen.
Løsne skruene (d) med skrunøkkelen som følger
med.
Drei skjæreblokken inntil holderen (e) og bladet
(f) kan tas ut av skjæreblokken.
NORSK
BRUKSANVISNING

12
NORSK
BRUKSANVISNING
Rengjør monteringslageret, skjæreblokken og
bladet med en klut tilsatt litt olje. Skift eller slip
bladet hvis det er sløvt.
Plasser bladet og holderen i skjæreblokken.
Legg bladjusteringslæren (g) på bakplanet, slik at
bladets høyde er likt i begge ender. Stram skruene
med skrunøkkelen.
Kontroller at bladet dreier fritt.
Monter anlegget og dekk skjæreblokken med
bladbeskyttelsen.
Vanlig rengjøring
Fjern regelmessig støv og spon fra maskinen med
en børste eller trykkluft. Kontroller at motorens
ventilasjonsåpninger ikke er blokkert.
Smør regelmessig samtlige lager og bevegelige
deler med olje. Unngå at det kommer olje på
drivremmen.
Fjern regelmessig harpiks o.l. fra for- og bakplanet
med rensebensin eller petroleum.
Miljøopplysninger
Du kan bidra til å beskytte miljøet!
Følg gjeldende miljøregler: Lever
gammelt elektrisk utstyr til den
kommunale gjenvinningsstasjonen.

13
SVENSKA
BRUKSANVISNING
Introduktion
För att du ska få så stor glädje som möjligt av din
nya rikt- och planhyvel rekommenderar vi att du
läser denna bruksanvisning och de medföljande
säkerhetsföreskrifterna innan du börjar använda
den. Vi rekommenderar dessutom att du sparar
bruksanvisningen ifall du behöver läsa informa-
tionen om de olika funktionerna igen. På
www.power-craft.com hittar du ytterligare
information om våra produkter.
Tekniska data
Spänning/frekvens: 230 V ~ 50 Hz
Effekt: 1280 W
Rikthyvel:
Hyvelbredd: 152 mm
Hyveltjocklek: 0–3 mm
Arbetsbord: 655 × 162 mm
Arbetshöjd: 355 mm
Anhåll: 480 x 80 mm
Inställningsmöjligheter: 90–135°
Planhyvel:
Hyvelbredd: 152 mm
Kapacitet: 5–100 mm
Hyveltjocklek: 0–2 mm
Arbetsbord: 254 × 158 mm
Hastighet: 8 m/min
2 kuttrar
Spånutsugning: 100 mm Ø
Rikthyvelns delar
1. Bakre riktbord
2. Anhåll
3. Arm till kutterskydd
4. Kutterskydd
5. Breddjusteringsgrepp

14
6. Vinkeljusteringsgrepp
7. Höjdjustering planbord (planhyvel)
8. Främre riktbord
9. Höjdjustering riktbord (rikthyvel)
10. Kutter
11. Huvudströmbrytare
12. Stabiliseringshål
13. Planbord
14. Hyveltjockleksindikator
15. Justeringsratt för kutterskyddet
16. Hål för hyveltjockleksjustering (i det bakre
riktbordet)
Dessutom medföljer ett munstycke för spånutsug,
skruvnycklar och kuttersjusteringsstycken (ej på
bild).
Säkerhetsföreskrifter
Rikthyveln får bara användas för hyvling av trä.
Använd aldrig rikthyveln om inte hyvelstålet är
korrekt fastlåst i kuttern.
När kuttern inte används ska den övertäckas.
Använd en påskjutare vid rikthyvling eller
planhyvling av små arbetsmaterial.
Håll alltid fingrar och verktyg borta från kuttern
när maskinen är i drift.
Hyvla aldrig mot träets ådror.
Testa regelbundet nödstoppet.
Montering
Placera rikthyveln på en plan och stabil yta.
Montera anhållet (2) på rikthyveln med de två
medföljande skruvarna.
Sätt fast armen till kutterkyddet (3) på det bakre
riktbordet (1) mot anhållet.
Rikthyveln kan eventuellt stabiliseras genom att
man för in en bom i stabiliseringshålen (12) på
underdelen. Det är en bra idé om rikthyveln ska
användas för bearbetning av stora arbetsstycken.
Montering av spånutsugning
För rikthyvling
Vrid handtaget för hyveltjocklekjustering (7)
moturs för att sänka planbordet (13) helt.
Sätt spånutsuget i planbordet under det främre
riktbordet. De tre knopparna på spånutsuget ska
passa i hålen i planbordet.
Höj planbordet igen genom att vrida handtaget
medurs tills spånutsuget sluter tätt till undersidan
av det främre och bakre riktbordet.
Montera adaptern på spånutsuget och anslut den
till spånutsugningsanläggningen.
SVENSKA
BRUKSANVISNING

15
För planhyvling
Lossa breddjusteringsgreppet (5) på kutterskyddet
(4) och tryck bort det från kuttern (10), så att det
inte är täckt.
Montera spånutsuget på det bakre riktbordet med
hjälp av handtaget (a).
Montera adaptern på spånutsuget och anslut den
till spånutsugningsanläggningen.
Ställa rikthyveln i ordning
Ställ in anläggningen i önskad vinkel (90–135°)
genom att skruva in eller ut justeringsskruven (b)
efter behov, om hyveln ska användas för rikthyvling.
Sätt i kontakten i vägguttaget.
Användning
Rikthyvling:
Vrid höjdjusteringen (9) för att sänka det främre
riktbordet Hyveltjockleken kan avläsas på
hyveltjockleksindikatorn (c).
Placera arbetsämnet på främre riktbordet och ställ
in kutterskyddet på önskad höjd med hjälp av
armjusteringsratten (15).
SVENSKA
BRUKSANVISNING

16
Arbetsmaterialet ska kunna passera fritt under
skyddet.
Ställ eventuellt in anhållet om rikthyveln ska
användas för avfasning av arbetsmaterialet.
Starta maskinen med huvudströmbrytaren (11).
För långsamt och stadigt in arbetsämnet mot
kuttern.
Planhyvling:
Placera kutterskyddet över kuttern, och sätt
fast det.
Ställ in planbordet till önskad tjocklek med hjälp
av handtaget. Djupet kan avläsas på hyveltjockleks-
indikatorn (14).
Starta maskinen.
Placera arbetsmaterialet på planbordet på den
sidan av maskinen som är utmärkt med en pil
och för det långsamt framåt med den sida som
ska hyvlas uppåt.
Kilformade arbetsämnen ska hyvlas med den
tjocka änden först.
Allmänt
Stoppa maskinen när du är färdig och avlägsna
hyvelspån och damm från kuttrarna.
Rengöring och underhåll
Bryt alltid strömmen till maskinen före underhåll!
Underhåll och byte av hyvelstål
Ta bort anhållet och kutterskyddet. Lossa
skruvarna (d) med den medföljande skruvnyckeln.
Vrid kuttern tills hållaren (e) och hyvelstålet (f)
kan tas ut.
SVENSKA
BRUKSANVISNING

17
SVENSKA
BRUKSANVISNING
Rengör monteringslagren, kuttern och hyvelstålet
med en trasa fuktad med lite olja. Byt ut eller slipa
hyvelstålet om det är slött.
Sätt hyvelstålet och hållaren i kuttern.
Lägg kutterjusteringsstyckena (g) på det bakre
riktbordet, så att kuttern sitter lika högt på båda
sidorna. Dra åt skruvarna med skruvnyckeln.
Kontrollera att kuttern rör sig fritt.
Montera anhållet och täck kuttern med
kutterskyddet.
Allmän rengöring
Avlägsna regelbundet damm och spån från
maskinen med en borste eller tryckluft.
Kontrollera att motorns ventilationsöppningar
inte är tilltäppta.
Smörj regelbundet samtliga lager och rörliga delar
med olja. Undvik att få olja på drivremmen.
Avlägsna regelbundet harts och liknande från
bakre riktbordet med bensen eller fotogen.
Miljöupplysningar
Du kan hjälpa till att skydda miljön!
Följ gällande miljöregler: Lämna in
elektrisk utrustning som slutat att
fungera till lämplig återvinnings-
station.

18
SUOMI
KÄYTTÖOHJE
Johdanto
Saat oiko-/paksuushöylästä suurimman hyödyn,
kun luet käyttöohjeen ja turvallisuusohjeet
läpi ennen höylän käyttöönottoa. Säilytä tämä
käyttöohje, jotta voit tarvittaessa palauttaa
mieleesi höylän toiminnot. Osoitteesta
www.power-craft.com saat lisätietoja tuotteistamme.
Tekniset tiedot
Jännite/taajuus: 230 V ~ 50 Hz
Teho: 1 280 W
Oikohöylä:
Höyläysleveys: 152 mm
Höyläyssyvyys: 0–3 mm
Työtaso: 655 × 162 mm
Työkorkeus: 355 mm
Ohjain: 480 x 80 mm
Säätömahdollisuudet: 90–135°
Paksuushöylä:
Höyläysleveys: 152 mm
Kapasiteetti: 5–100 mm
Höyläyssyvyys: 0–2 mm
Työtaso: 254 × 158 mm
Työntönopeus: 8 m/min
2 terää
Lastunpoiston liitäntä: 100 mm Ø
Oikohöylän osat
1. Takataso
2. Ohjain
3. Teränsuojuksen varsi
4. Teränsuojus
5. Leveydensäätövipu
6. Kulmansäätövipu

19
7. Höyläyssyvyyden säätökahva (paksuushöylä)
8. Etutaso
9. Höyläyssyvyyden säätövipu (oikohöylä)
10. Terän runko-osa
11. Pääkatkaisin
12. Vakautusreiät
13. Paksuushöylän taso
14. Höyläyssyvyyden osoitin
15. Varrensäätövipu
16. Höyläyssyvyyden säädön reikä (takatasossa)
Laitteen mukana tulee lastunpoiston liitäntä,
ruuviavaimet ja teränsäätömitta (eivät näy
kuvassa).
Erityisiä turvallisuusohjeita
Oikohöylää saa käyttää vain puun höyläämiseen.
Älä koskaan käytä oikohöylää, jos terää ei ole
kiinnitetty kunnolla terän runko-osaan.
Peitä terän runko-osa, kun sitä ei käytetä.
Kun oiko- tai paksuushöyläät pieniä kappaleita,
työnnä ne terää vasten puunpalan avulla.
Älä työnnä käsiä tai työkaluja terän läheisyyteen,
kun höylä on käynnissä.
Älä koskaan höylää puun syihin nähden poikittain.
Testaa hätäkatkaisin säännöllisesti.
Asennus
Aseta oikohöylä tasaiselle ja vakaalle pinnalle.
Asenna ohjain (2) oikohöylään kahdella mukana
toimitetulla ruuvilla.
Kiinnitä varsi takatason (1) teränsuojukseen (3)
ohjainta vastapäätä.
Oikohöylä voidaan tarvittaessa vakauttaa
työntämällä palkki alaosassa oleviin vakautusreikiin
(12). Näin kannattaa tehdä silloin, kun oikohöylää
käytetään suurien työstökappaleiden höyläämiseen.
Lastunpoiston asennus
Oikohöyläykseen
Laske paksuushöylän taso (13) kokonaan alas
kiertämällä höyläyssyvyyden säätökahvaa (7)
vastapäivään.
Asenna lastunpoisto etutason alla olevaan
paksuushöylän tasoon. Lastunpoiston kolme
nuppia on sovitettava paksuushöylän tason reikiin.
Nosta paksuushöylän taso takaisin kiertämällä
kahvaa myötäpäivään, kunnes lastunpoisto on
tiiviisti kiinni etu- ja takatason alapinnassa.
Asenna sovitin lastunpoistoon ja yhdistä se
lastunpoiston ohjaimeen.
SUOMI
KÄYTTÖOHJE

20
Paksuushöyläykseen
Löysää sahanterän suojuksen (4)
leveydensäätövipua ja työnnä se poispäin terän
runko-osasta (10) siten, että se ei ole peitossa.
Asenna lastunpoisto takatasoon kahvan (a) avulla.
Asenna sovitin lastunpoistoon ja yhdistä se
lastunpoiston ohjaimeen.
Valmistelut ennen höylän käyttämistä
Aseta ohjain haluttuun kulmaan (90-135°)
kiertämällä säätöruuvia (b) sisään- tai ulospäin
tarpeen mukaan, jos höylää käytetään
oikohöyläykseen.
Työnnä pistoke pistorasiaan.
Käyttö
Oikohöyläys:
Laske etutaso halutulle höyläyssyvyydelle
kiertämällä säätövipua (9). Höyläyssyvyys on
luettavissa höyläyssyvyyden ilmaisimesta (c).
Sijoita höylättävä kappale etutasolle ja säädä
teränsuojus haluamallesi korkeudelle varren
säätökahvan (15) avulla.
SUOMI
KÄYTTÖOHJE
