Power Fist 9046087 User manual

V1.0 9046087
Please read and understandallinstructions before use. Retainthismanualfor
future reference.

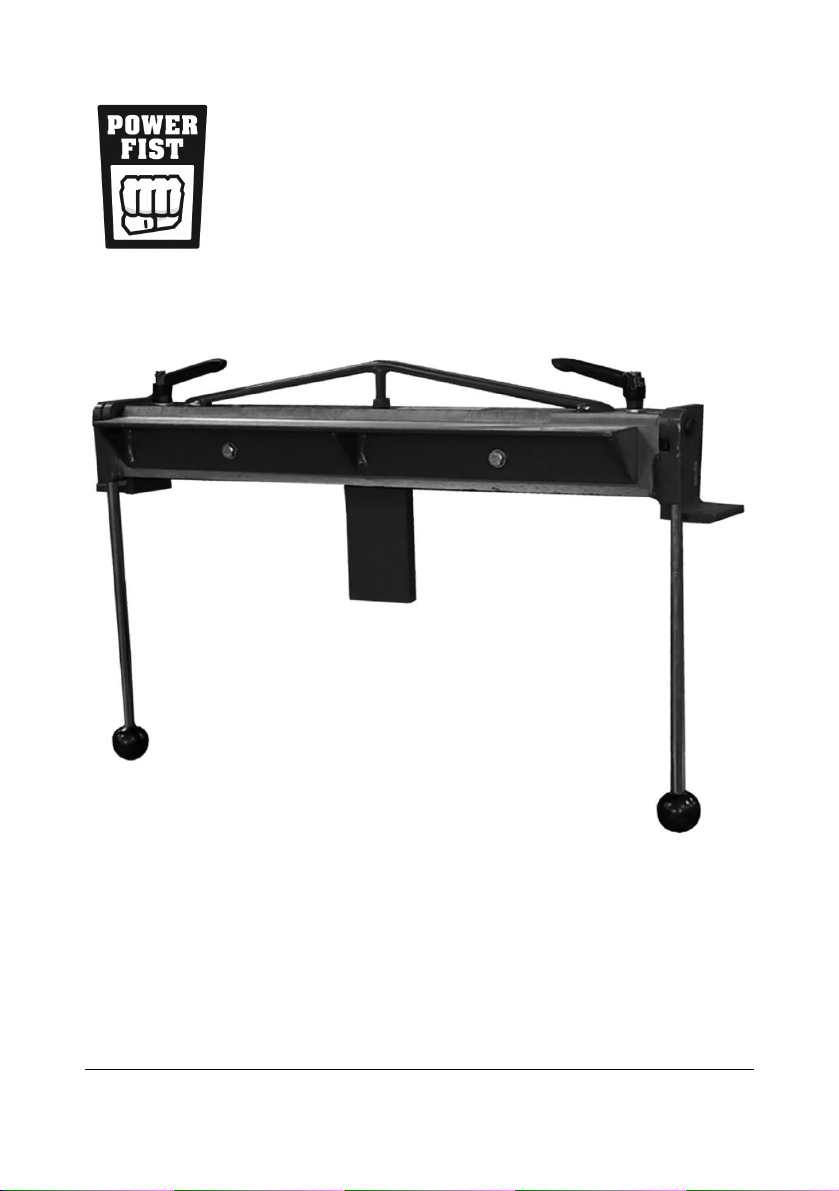

BENCH-TOP
METAL-BENDING
BRAKE

9046087 20 in. Bench-Top Metal-Bending Brake V1.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Max. Width (in.)
20
Mild Steel Capacity (gauge) 20
Mild Steel Capacity (in.)
0.04
Max. Capacity (gauge) 18
Bending Radius (°) 0 to 90
Material Carbon steel
Handle Length (in.) 12
Handle Material Carbon steel
Base Size (in.)
26-3/4L x 1-3/4W
Base Type Bolt or clamp
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A
notice is an alert that there is a possibility of property damage, injury or
death if certain instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that
will result in severe personal injury or death if the proper
precautions are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that
may result in minor or moderate injury if proper practices are
not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice
will result in equipment or property damage, but not
personal injury.

V1.0 20 in. Bench-Top Metal-Bending Brake 9046087
Visit www.princessauto.com for m or e in f or ma ti on 3
INTRODUCTION
Accurately form metal boxes, covers, trays and more with this carbon steel
bench-top bending brake. It bends 20-gauge metal up to 90° and can be
mounted using a bench vise or onto a bench-top.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautionsto reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection
and maintenance instructions.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Placelights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from
the work area.
3. Store unused tools properly in a safe and dry location to prevent rust
or damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear the appropriate type of full-face shield in addition to safety
googles, as the work can create chips, abrasive or particulate matter.
3. Wear gloves that provideprotection based on the work materials or to
reduce the effects of tool vibration.
4. Wear protective clothing designed for the work environment and tool.
5. Non-skid footwear is recommended to maintain footing and balance in
the work environment.
6. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.

9046087 20 in. Bench-Top Metal-Bending Brake V1.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Controlthe tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs,
alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
4. Support the workpiece or clamp it to a stable platform. Holding the
workpiece by hand or against your body may lead to personal injury.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This toolwas designed for a specific
function. Do not modify or alter this tool or use it for an
unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced.
Repair or replace the parts.
3. Check to ensure that all applicable bolts and nuts are firmly tightened.
4. Place the metal bender on a solid, level surface capable of supporting
the weight of the metal bender and workpiece.
a. Use bolts to secure the metal bender when installing on
a workbench.
4. Only use accessories rated to handle the forces exerted by this tool
during operation. Other accessories may break and forcefully launch
debris into the work area.
5. Sharp edges or burrs may develop during the bending process. Wear
heavy gloves to protect the hands.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.

V1.0 20 in. Bench-Top Metal-Bending Brake 9046087
Visit www.princessauto.com for m or e in f or ma ti on 5
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
MOUNTING ON A BENCH VISE
IMPORTANT! Mount this unit on a bench vise that is at least 6 in.
1. Attachthe mounting bracket (#12) to the brake body (#1) using M8x16
bolts (#11).
2. Mount the preassembled unit in between the vise jaws with the
mounting bracket pointing downwards. Tighten the vise to secure the
unit in place.
MOUNTING ON A BENCH-TOP
1. Attachthe mounting bracket (#12) to the brake body (#1) using M8x16
bolts (#11).
2. Mount the preassembled unit onto the workbench by driving a
bolt (sold separately) into each hole of the mounting bracket. Large C-
clamps may also be used.
OPERATION
WARNING! Never exceed the maximum bending capacity.
1. Lower the handles until the moving plate (#5) becomes parallel to
the workbench.
2. Position the workpiece on the supporting plate (#9) and the moving
plate so that the edge to be bent lines up with the back edge of the
supporting plate.
3. Place the pressing plate (#4) on top of the supporting plate so that the
back edge of the pressing plate lines up flush with the back edge of
the brake body. Use two C-clamps (sold separately) to secure the
workpiece in place.
4. Lift the handles to bend the workpiece in the desired angle.
WARNING! Keep hands clear off the supporting plate and moving plate when
bending the workpiece to avoid injury.

9046087 20 in. Bench-Top Metal-Bending Brake V1.0
6 For technical questions call 1-800-665-8685
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier
to control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Follow instructions for lubricating and changing accessories.
4. Only use accessories intended for use with this tool.
5. Keep the tool clean, dry and free from oil/grease at all times.
6. Maintain the tool’s labels and name plates. These carry important
information. If unreadable or missing, contact Princess Auto Ltd.
for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
LUBRICATION
Inspect and lubricate the tool when required. Only use light oil to lubricate
the tool. Other lubricants may not be suitable and could damage the toolor
cause a malfunction during use.
When not in use for an extended period, apply a thin coat of lubricant to the
steel parts to avoid rust. Remove the lubricant before using the tool again.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

V1.0 20 in. Bench-Top Metal-Bending Brake 9046087
Visit www.princessauto.com for m or e in f or ma ti on 7

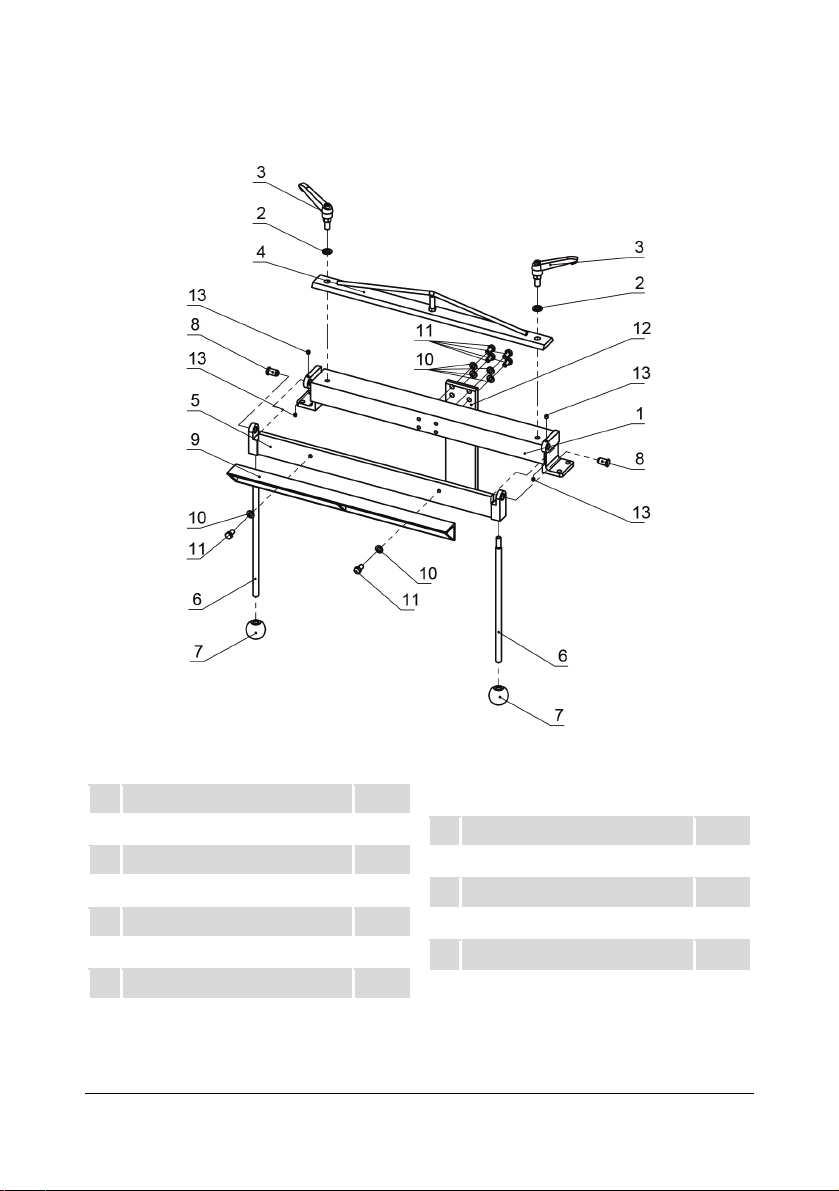

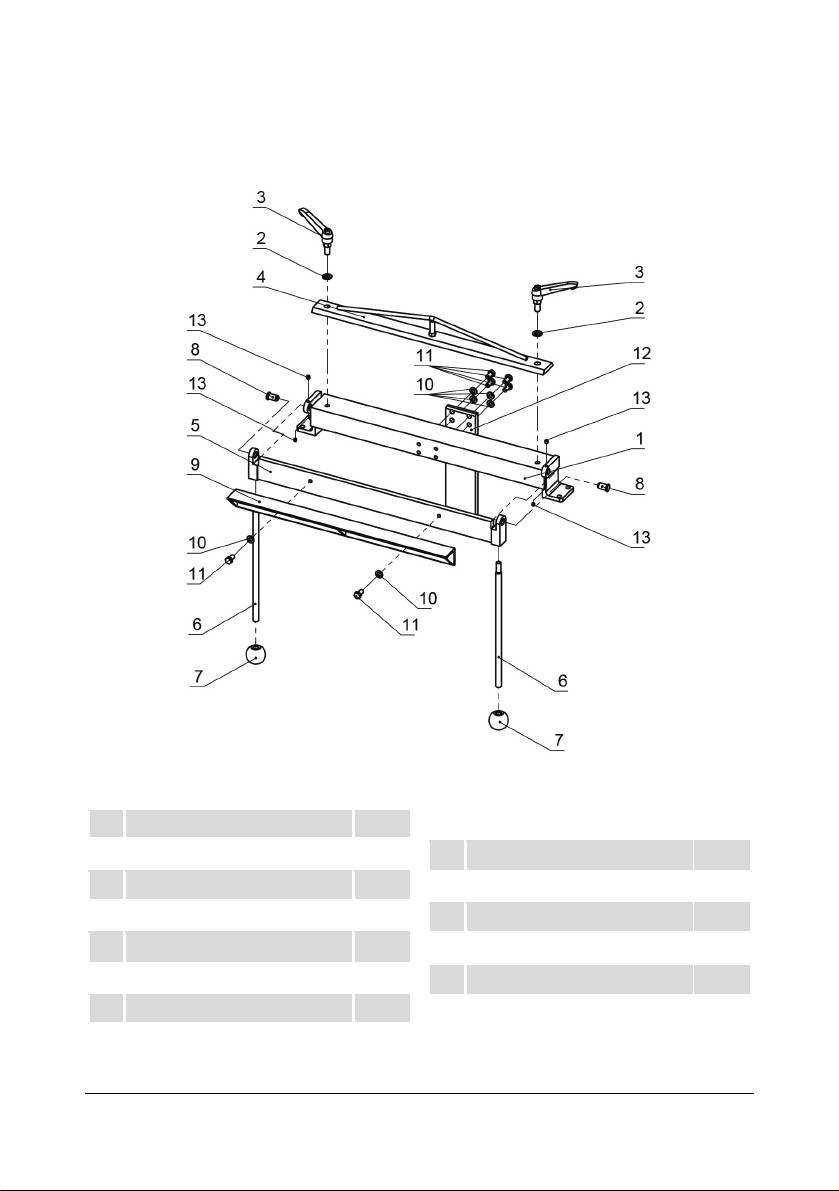

PARTS BREAKDOWN
PARTS LIST
# DESCRIPTION QTY
1 Brake Body 1
2
Wash er 10 mm 2
3 T-Screw 2
4
Pressing Plate 1
5 Moving Plate 1
6 Handle Lever 2
7 Handle Ball 2
8 12x20 Pin 2
9
Supporting Plate 1
10 Wash er 8 mm 6
11
M8x16 Bolt 6
12 MountingBracket 1
13 M6x6 Screw 4

9046087 20 in. Bench-Top Metal-Bending Brake V1.0
8 For technical questions call 1-800-665-8685

V1,0 9046087
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulterplus tard.
PRESSE-PLIEUSE À
MATRICE COURBÉE
POUR LE MÉTAL
SUR UN ÉTABLI

9046087 Presse-plieuse à matrice courbée pour le métal V1,0
sur un établi, 20 po
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Largeur max. (po) 20
Capacité d’acier doux (calibre)
20
Capacité d’acier doux (po) 0.04
Capacité max. (calibre)
18
Rayon de cintrage (°)
0 à 90
Matériau Acier au carbone
Longueur de manche(po) 12
Matériau de manche Acier au carbone
Dimension de base (po) 26 3/4 (long.) x 1 3/4 (larg.)
Type de base
Boulon ou bride
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage
à la propriété, de blessure ou de décès si on ne respecte pas certaines
instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînerades blessures corporelles gravesou même la
mort si on omet de prendre les précautionsnécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulierou une pratique non
sécuritaire qui pourraitentraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulierou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des
blessures corporelles.

V1,0 Presse-plieuse à matrice courbée pour le métal 9046087
sur un établi, 20 po
Visitez www.princessauto. c om pour pl u s d 'i n form ati on s 3
INTRODUCTION
Cintrez avec précision des boîtes en métal, des couvercles, des plateaux et
plus encore avec cette presse-plieuse à matrice courbée de table en acier au
carbone. Elle permet de cintrer du métal de calibre 20 jusqu’à 90° et peut
être monté à l’aide d’un étau d’établi ou sur un établi.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnementou d'inspection et d'entretien.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre
aire de travail propre, bien éclairée et exempte de toute distraction.
Placez les lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 o u AN SI Z 87.1 fonction
du type de travail effectué.
2. Portez un écran facial panoramique de type approprié avec les lunettes
de sécurité puisque cette tâche peut créer des copeaux, des matières
abrasives ou des particules.

9046087 Presse-plieuse à matrice courbée pour le métal V1,0
sur un établi, 20 po
4 En cas de questions techniques, appelez le 1-800-665-8685
3. Portez des gants qui protègent en fonction des matériaux de travail et
pour réduire les effets des vibrations de l'outil.
4. Portez des vêtements de protection conçus pour l'environnement de
travail et pour l'outil.
5. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
6. Portez des chaussures à embout d'acier ou à coquilles d'acier pour
éviter les blessures aux pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues,
d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les
pièces mobiles d'un outil. Gardezles cheveux longs recouvertsou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir.
Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un
meilleur contrôle en cas de situations inattendues.
4. Soutenez la pièce à travailler ou fixez-la sur une plate-forme stable.
Une pièce à travailler tenue dans les mains ou appuyée contre votre
corps sera instable et peut entraîner des blessures corporelles.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Nepermettez PAS au confort ou à votrefamiliarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil de
façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour
une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de
l'utiliser à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Vérifiez que tous les boulons et les écrous applicables sont
serrés fermement.

V1,0 Presse-plieuse à matrice courbée pour le métal 9046087
sur un établi, 20 po
Visitez www.princessauto. c om pour pl u s d 'i n form ati on s 5
4. Placez la cintreuse sur une surface solide et au niveau qui est capable
de soutenir le poids de la cintreuse de métal et de la pièce à travailler.
a. Retenez la cintreuse de métal au moyen de boulons au moment de
l'installer sur un établi.
5. N'utilisez que des accessoires certifiés pour supporter les forces
exercées par cet outil durant son fonctionnement. D'autres accessoires
peuvent se briser et projeter des débris avec force dans l'aire de travail.
6. Des arêtes vives ou des bavures peuvent apparaître au cours du
cintrage. Portez des gants épais pour protéger les mains.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces
sont compris.
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
INSTALLATION SUR UN ÉTAU D’ÉTABLI
IMPORTANT! Montez l’outil sur un étau d’établi d’au moins 6 po.
1. Fixez le support de montage (no12) au corps de frein (no1) à l’aide des
boulons M8 x 16 (no11).
2. Montez l’unité préassemblée entre les mâchoires de l’étau en orientant le
support de montage vers le bas. Serrez l’étau pour fixer l’unité en place.
INSTALLATION SUR UN ÉTABLI
1. Fixez le support de montage (no12) au corps de frein (no1) à l’aide des
boulons M8 x 16 (no11).
2. Montez l’unité préassemblée sur l’établi en insérant un boulon (vendu
séparément) dans chaque trou du support de montage. De grandes
brides en C peuvent également être utilisées.

9046087 Presse-plieuse à matrice courbée pour le métal V1,0
sur un établi, 20 po
6 En cas de questions techniques, appelez le 1-800-665-8685
UTILISATION
AVERTISSEMENT! Ne dépassez jamais la capacitédecintrage maximale.
1. Abaissez les poignées jusqu'à ce que la plaque mobile (no5) soit
parallèle à l'établi.
2. Placez la pièce à travailler sur la plaque d’appui (no9) et la plaque
mobile de façon à ce que le rebord à cintrer soit aligné avec le rebord
arrière de la plaque d’appui.
3. Placez la plaque de pression (no4) sur la plaque d’appui de façon à ce
que le rebord arrière de la plaque de pression soit aligné avec le rebord
arrière de la plaque d’appui. Fixez la pièce en place au moyen de deux
brides en C (vendues séparément).
4. Levez les poignées pour cintrer la pièce à travailler à l’angle désiré.
AVERTISSEMENT! Gardez les mains à l’écart de la plaque d’appui et de la
plaque mobile lorsque vous cintrez une pièce à travailler afin d’éviter
les blessures.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus
facile à contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composantsde l'outil régulièrement. Réparezou remplacezles
composants endommagés ou usés. Employezseulement des pièce
autorisées.
3. Suivez les instructions pour lubrifier et remplacer les accessoires.
4. Utilisez seulement des accessoires conçus pour être utilisésavec cet outil.
5. Gardez l'outil propres, sèches et exemptes d'huile ou de graisse en
tout temps.
6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes
sur l'outil. Elles comportent des renseignements importants. Si elles
sont illisibles ou manquantes, communiquez avec Princess Auto Ltd.
pour les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil. Un outil mal réparé peut présenter un risque pour
l'utilisateur et/ou pour les autres.

V1,0 Presse-plieuse à matrice courbée pour le métal 9046087
sur un établi, 20 po
Visitez www.princessauto. c om pour pl u s d 'i n form ati on s 7
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour
huile légère pour lubrifier l'outil. Les autres lubrifiants pourraient ne pas
convenir et risqueraient d'endommager l'outil ou de causer un mauvais
fonctionnement durant l'utilisation.
Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une
mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne
rouillent. Enlevez le lubrifiant avant de réutiliser l'outil.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce
n'est pas possible, demandez à un technicien qualifié de réparer l'outil.

9046087 Presse-plieuse à matrice courbée pour le métal V1,0
sur un établi, 20 po
8 En cas de questions techniques, appelez le 1-800-665-8685
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
N
O
DESCRIPTION
QTÉ
1 Corps de frein 1
2 Rondelle de 10 mm 2
3
Vis en T 2
4 Plaque de pression 1
5
Plaque mobile 1
6 Levier de poignée 2
7
Tête sphérique 2
8 Goupille 12 x 20 2
9 Plaque d’appui 1
10
Rondelle de 8 mm 6
11 Boulon M8 x 16 6
12
Support de montage 1
13 Vis M6 x 6 4
