Power Fist 120 User manual

User Manual
Please read and understand all instructions before use.
Retain this manual for future reference.
8432734
120,000 BTU
Propane
Radiant Heater
V 2.6

2
Visit www.princessauto.com for more information
8432734
120,000 BTU
Propane
Radiant Heater
V 2.6
SPECIFICATIONS
Type Portable Radiant
Fuel Propane
Fuel Consumption 21.5 hours on a 100 lb tank
BTU Rating 120,000 BTU
Size 14 x 21 x 42 in.
Heating Capability 2,900 sq. ft
Max. Supply Pressure to Regulator 5 PSI
Regulator Outlet Pressure 1 PSI
Additional Information Piezo ignition
SAFETY
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. The operator must follow basic
precautions to reduce the risk of death, personal injury and/or damage to the equipment.
Before allowing someone else to use this tool, make sure they are aware of all safety information.
NOTE: Keep this manual for safety warnings, precautions, operating, inspection and maintenance instructions.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean and well lit.
2. Do not use in the presence of flammable gases or liquids.
3. Keep anyone not wearing the appropriate safety equipment away from the work area.

120,000 BTU Propane Radiant Heater
3
Visit www.princessauto.com for more information
8432734 V 2.6
4. Minimize distractions in the work environment. Distractions can cause you to lose control
of the tool.
5. Store tools properly in a safe and dry location to prevent rust or damage.
6. Always lock up tools and keep them out of the reach of children.
PERSONAL SAFETY
CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or
American National Standards Institute (ANSI) when using the tool.
1. Head Protection
a. Always wear impact safety goggles that provide front and side protection for the eyes.
2. Gloves
a. The gloves should provide protection based on the work materials.
3. Protective Clothing
a. Wear protective clothing designed for the work environment and tool.
4. Control the tool, personal movement and the work environment to avoid personal injury or
damage to tool.
a. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
b. Do not overreach when operating a tool. Proper footing and balance enables better control
of a tool in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! This product poses risks of fire, burning, inhalation, and explosion. Keep solid
combustibles, such as building materials, paper, or cardboard a safe distance away from the heater
as recommended by this manual. Never use the heater in spaces which contain or may contain
volatile or airborne combustibles or products such as gasoline, solvents, paint thinner, dust particles
or unknown chemicals.
WARNING! This model is not for home or recreational vehicle use.
This heater is designed for use as a construction heater in accordance with ANS Z83.7/CSA 2.14-2000,
ANS Z83.7a/CSA 2.14a-2007, ANS Z83.7b/CSA 2.14b-2009. Other standards govern the use of fuel gases
and heating products for specific uses. Your local authority can provide information about these.
The primary purpose of construction heaters is to provide temporary heating of buildings under
construction, alteration, or repair. When properly used, the heater will provide safe economical heating.

120,000 BTU Propane Radiant Heater
4For technical questions call: 1-800-665-8685
8432734V 2.6
NOTE: It is beyond the scope of this manual to cover every possible scenario in which this heater may be
used. Check with your local fire safety authority if there you have any questions about heater use.
1. Carbon monoxide poisoning
a. Ensure the heater is always placed in a well-ventilated area.
b. The use of a carbon monoxide detector (not included) is strongly recommended.
c. Early signs of carbon monoxide poisoning resemble the flu, with headaches, dizziness,
and/or nausea. If you have these symptoms, the heater may not be working properly.
d. Have the heater serviced before using it again.
2. Propane gas
a. Propane gas is odourless. An odour-making agent is added to propane gas.
b. The odour assists in detecting propane gas leaks. However, the odour can fade.
c. Propane gas may be present even though no odour exists.
3. The installation must conform with local codes or, in the absence of local codes, with the
Standard for the Storage and Handling of Liquefied Petroleum Gases, ANSI/NFPA 58 and/or the
Natural Gas and Propane Installation Code, CAN/CSA B149.1.
4. Use only the hose and factory preset regulator provided with the heater.
5. Use only propane gas set up for vapour withdrawal.
6. This heater is for indoor use, but must be used in a well-ventilated area with at least 120 sq in.
(774.2 cm2) of fresh, outside air.
7. Do not use the heater in occupied dwellings, sleeping quarters, campers, tents, or any type of
unvented or enclosed area.
8. Do not use the heater in a basement or below ground level. Propane gas is heavier than air. If a
leak occurs, propane gas will sink to the lowest possible level.
9. Do not use the heater as a cooking device.
10. Do not place objects on top of the heater.
11. Keep appliance area clear and free from combustible materials, gasoline, paint thinner, and
other flammable vapours and liquids.
12. Do not use the heater in areas with high dust content, as dust is combustible.
13. The minimum heater clearances from combustibles are listed below.
a. Sides: 12 ft (3.6 m).
b. Top: 12 ft (3.6 m).
14. The legal distances that the heater must be kept away from the propane cylinder(s) are listed below.
a. Canada: 10 ft (3 m).
b. United States: 6 ft (1.8 m).
15. Keep the propane cylinder(s) below 38° C (100° F).

120,000 BTU Propane Radiant Heater
5
Visit www.princessauto.com for more information
8432734 V 2.6
16. Before each use, check the heater for leaks.
a. Do not use an open flame to check for leaks.
b. Use a mixture of liquid soap and water to all joints. Bubbles forming show a leak.
c. Correct all leaks immediately.
17. Do not use a damaged heater. Check the heater for damage before each use.
18. When the heater is to be stored indoors, the connection between the propane supply cylinder(s)
and the heater must be disconnected and the cylinder(s) removed from the heater and stored
in accordance with Standard for the Storage and Handling of Liquefied Petroleum Gases, ANSI/
NFPA 58 and CAN/CSA B149.1 , Natural Gas and Propane Installation Code.
19. Inspect the hose assembly before each use. Do not use if the hose is damaged in any way.
20. This heater was designed for a specific function. Do not modify or alter this heater or use it for
an unintended purpose.
21. Maintain heater with care (see Maintenance).
22. Operate this heater only on a stable and level surface.
23. Do not block the air inlet (top of base) or air outlet (around top of shell) of heater.
24. Keep the heater away from strong drafts, wind, water spray, rain, or dripping water.
25. Do not leave the heater running unattended.
26. Keep children and animals away from the heater.
27. Do not move, handle, or service a hot or operating heater. Wait 15 minutes after turning the
heater off or severe burns may result.
28. To prevent injury, always wear heat-resistant gloves when handling the heater.
29. Always disconnect the propane cylinder from the heater after each use.
30. Store propane cylinders outdoors in a well-ventilated space out of the reach of children.
a. Do not store cylinders in a building, garage, or any other enclosed area.
b. Do not store cylinders near high heat, open flame, or where temperatures
exceed 49° C (120° F).
31. Turn off propane supply to heater when not in use.
32. Use only original replacement parts. This heater uses parts that are design-specific.
a. Do not substitute or use generic parts. Improper replacement parts could cause serious or
fatal injuries.
33. Keep all connections and fittings clean.
a. Ensure that the cylinder valve outlet is clean.
b. Check the rubber O-ring on the heater inlet fuel connector for damage before each use and
replace if worn or damaged.
34. Keep any propane container at least 20 ft (6 m) away from the areas emitting heat at all times.

120,000 BTU Propane Radiant Heater
6For technical questions call: 1-800-665-8685
8432734V 2.6
PROPANE SUPPLY
1. Propane gas and cylinder are to be supplied by the user.
2. Use this heater only with a propane vapour withdrawal supply system. See Chapter 5 of the
Standard and Handling of Liquefied Petroleum Gas, ANSI/NFPA 58 and/or CAN/CGA B149.1.
Your local library or fire department will have these documents.
3. The cylinder quantity will depend on environmental and temperature factors. Less gas is
vaporized at lower temperatures. Your local propane gas dealer can help you select the proper
supply system.
The chart below shows the number of cylinders needed to run this heater.
Temperature at Cylinder Number of 100 lb Cylinders
(Running at 12,500-120,000 BTU/hr
Above 32° F (0° C) 2
20° F (-7° C) 3
10° F (-12 ° C) 3
-10° F (-23° C) Use larger cylinder
-20° F (-29° C) Use larger cylinder
Smaller cylinders can be used for limited run times but it is recommended to use larger cylinders for
optimum performance.
UNPACKING
1. Carefully remove the parts and accessories from the box. Retain packaging material until you
have carefully inspected and satisfactorily installed or operated the tool.
2. Make sure that all items in the parts list are included.
3. Inspect the parts carefully to make sure the tools and accessories were not damaged
while shipping.
WARNING! Do not operate the heater if any part is missing. Replace the missing part before
operating. Failure to do so could result in a malfunction and serious personal injury.

120,000 BTU Propane Radiant Heater
7
Visit www.princessauto.com for more information
8432734 V 2.6
PARTS IDENTIFICATION
Contents:
• 120,000 BTU Propane Radiant Heater
• Hose
• Regulator
• Handle
• Wheels
INSTALLATION
WARNING! Only an authorized gas technician should install this product.
WARNING! Test all gas piping and connections for leaks after installation or servicing. Never use an
open flame to check for a leak. Apply a mixture of liquid soap and water to all joints. Bubbles forming
show a leak. Correct all leaks at once.
NOTE: When this manual refers to a part number, it refers to the included parts list.
1. Install the wheel assembly (#18-19) to the base assembly (#3) with
4 M4 x 10 bolts. (#20) (Fig. 1).
2. Install the handle assembly (#22-25) to the frame assembly (#2)
with 2 M4 x 10 bolts (#20) (Fig. 2).
3. Press the button on the handle and rotate
the handle to the lowest position as per
diagram below (Fig. 3).
4. Attach the handle assembly to the frame assembly with 4 M4 x 10
bolts.
5. Attach the top plate (#1) to the frame assembly with 4 M4 x 10 bolts
(Fig. 4).
Figure 2 Figure 3 Figure 4
Figure 1

120,000 BTU Propane Radiant Heater
8For technical questions call: 1-800-665-8685
8432734V 2.6

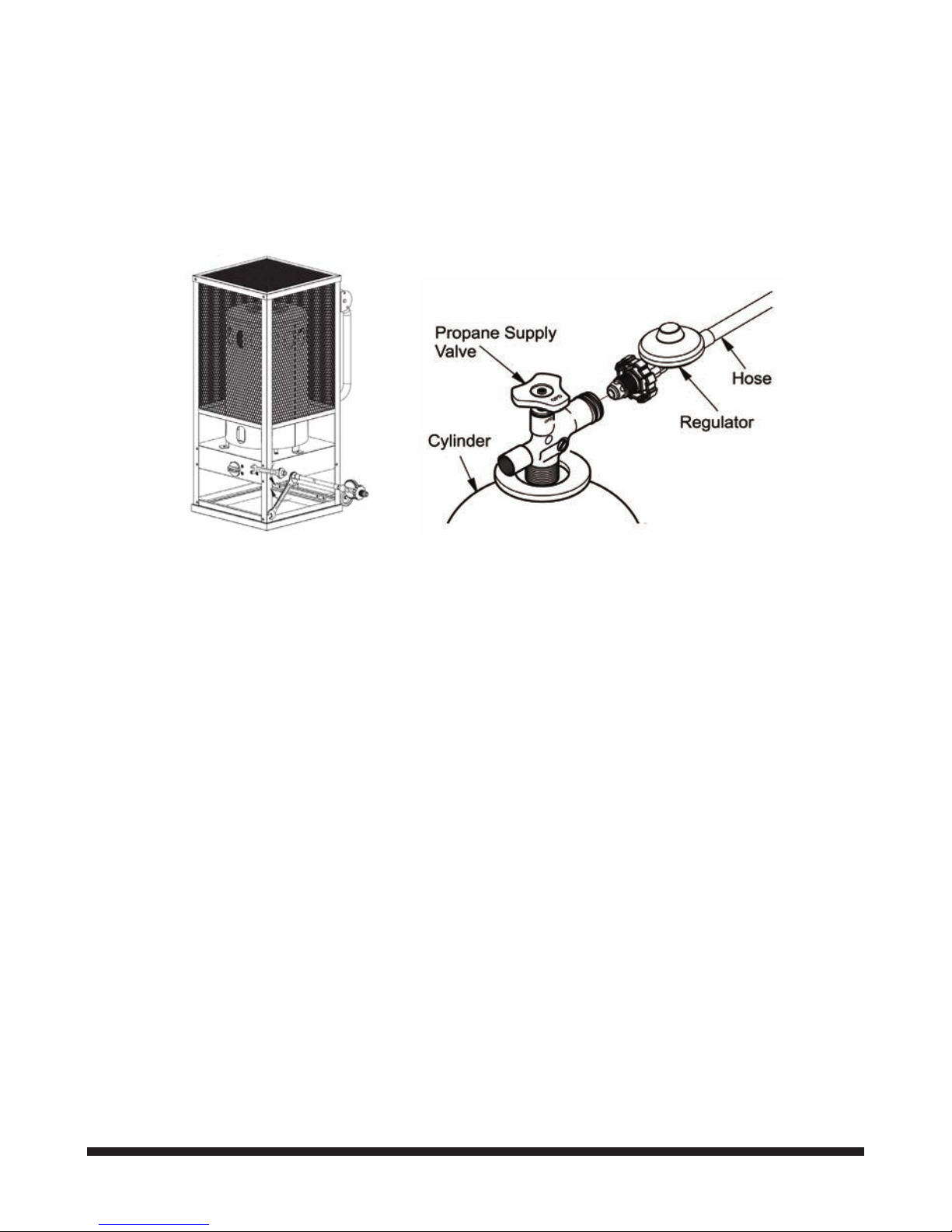

6. Use 2 spanner wrenches to connect the regulator to the main housing (Fig. 5).
7. Connect the regulator to the gas cylinder and use a spanner wrench to tighten
the connection (Fig. 6).
NOTE: Follow the directions on the hang tag attached to the hose assembly for instructions on connecting
the hose to the heater. There is only one proper way to connect the hose.
OPERATION
WARNING! Always check for leaks before operation. Follow the procedure detailed in the section
titled ‘Installation’ to check for leaks.
WARNING! Follow all local codes and regulations when using this heater.
NOTE: The cylinder supply system must be arranged for vapour withdrawal and include a collar to protect
the cylinder valve.
STARTING THE HEATER
WARNING! The heater assembly and heated air is very hot during operation. Do not touch any part of
the heater or get too close to heated air. When checking the flame colour during operation, move
in gradually.
1. Turn the control knob (#5) to the OFF position.
2. Fully open the valve on the propane cylinder slowly.
3. Wait 15 seconds.
4. Push the control knob in and turn it to the IGN position.
5. Once ignited, continue to depress the control knob for 30 seconds, then release.
6. If the heater does not light, wait 5 minutes and repeat the above procedure.
Figure 5 Figure 6

120,000 BTU Propane Radiant Heater
9
Visit www.princessauto.com for more information
8432734 V 2.6
7. When the burner remains lit, push in and turn the control knob among HIGH-MID-LOW to the
desired heat setting.
8. If the burner goes out, push in and turn the control knob to the OFF position. Check the
fuel supply.
a. If the fuel supply is OK, repeat the above procedure.
9. To check for correct burner flame, look through the ventilation holes in the top of the heater.
10. The heater is working correctly when the following criteria are met.
a. The flame is contained within the heater.
b. The flame is essentially blue with perhaps some yellow tipping.
c. There is no strong disagreeable odour, eye burning or other physical discomfort.
d. There is no smoke or soot in or out of the heater.
e. There are no unplanned or unexplained shutdowns of the heater.
STOPPING THE HEATER
1. Tightly close the propane supply valve on cylinders by turning the valve clockwise.
2. Wait 15 minutes for the heater to cool before handling the heater.
3. Turn the control knob to the OFF position.
4. Always remove the gas supply hose from the heater and the cylinder after each use.
RESTARTING THE HEATER
1. Wait 5 minutes after stopping the heater.
2. Repeat the steps under ‘Starting the Heater’ above.
MAINTENANCE
WARNING! Do not attempt to service the heater while it is connected to the propane supply, operating,
or hot. Severe burns can occur.
1. Maintain the heater with care. A heater in good condition is efficient, easier to control and will
prevent unnecessary problems.
2. Keep the heater clean, dry and free from oil/grease at all times.
3. Follow instructions for lubricating and changing accessories.
4. Inspect the heater’s fittings, alignment and hoses, and components periodically. Have damaged
or worn components repaired or replaced by an authorized technician.
5. Maintain the heater’s label and name plate. These carry important information. If unreadable or
missing, contact Princess Auto Ltd. for replacements.
6. Always keep the heater clear and free of combustible materials, gasoline, and other flammable
vapours and liquids.

120,000 BTU Propane Radiant Heater
10 For technical questions call: 1-800-665-8685
8432734V 2.6
7. Do not obstruct the flow of combustion and air ventilation.
a. Clean passages with warm, soapy water.
b. Do not use flammable or corrosive cleaning agents.
8. Inspect the heater for leaks before each use.
9. Inspect the hose/regulator assembly before each use.
a. Replace the hose before use if the hose is cut or highly worn.
10. Have the heater inspected yearly by a qualified technician.
CAUTION! Only qualified service personnel should repair the tool.
STORAGE
1. Do not store the heater while the heater is attached to a propane cylinder.
a. Remove the gas supply hose from the cylinder by turning the fuel connector nut clockwise.
2. Store the cylinder(s) in a safe manner. Refer to Chapter 5 of Standard for Storage and Handling
of Liquefied Petroleum Gases, ANSI/NFPA 58 and/or CAN/CSA B149.1. Follow all local codes.
3. Always store cylinders outdoors.
4. Do not store cylinders in an enclosed area.
5. Place plastic cover caps over the brass fittings on the inlet connector and hose/regulator assembly.
6. Store in a dry, clean, and safe place.
DISPOSING OF TOOL
If your tool has become damaged beyond repair, do not throw it out. Bring it to the appropriate
recycling facility.
TROUBLESHOOTING
If the tool does not function properly or if it is missing parts, contact Princess Auto Ltd. for a solution. If
unable to do so, have a qualified technician service the tool.

120,000 BTU Propane Radiant Heater
11
Visit www.princessauto.com for more information
8432734 V 2.6
Problem(s) Possible cause(s) Suggested solution(s)
Burner fails to light. Propane supply valve closed
on cylinder(s).
Slowly open propane
supply valve.
Blockage in
burner/valve assembly.
Replace burner/valve assembly.
Igniter electrode not sparking. Ensure that the igniter electrode
gap is 0.120 in. (3.04 mm). Check
wire lead for damage. Replace
Igniter electrode if necessary.
Burner lights but goes out
when automatic control valve
button is released.
Not enough warm-up time. Relight, hold automatic control
valve button for 45 seconds.
Low gas pressure. Check cylinder(s) for proper
gas supply.
Thermocouple is loose or
needs replacement.
Tighten connection or
replace thermocouple.
Automatic control valve needs to
be replaced.
Replace automatic control
valve assembly.
Maximum burn rate is low. Low gas pressure. Check gas supply and
regulator output.
Low fuel supply. Consult propane gas supplier.
Blocked gas orifices. Replace burner assembly.

120,000 BTU Propane Radiant Heater
12 For technical questions call: 1-800-665-8685
8432734V 2.6
PARTS BREAKDOWN
PARTS LIST
No. DESCRIPTION QTY.
1. Top plate 1
2. Frame assembly 1
3. Base assembly 1
4. Valve supporting plate 1
5. Control knob 1
6. Outlet gas pipe assembly 1
7. O-ring 1
8. Valve assembly 1
9. Electrode 1
10. Tilt switch 1
11. Lock nut 1
12. Valve nozzle fitting 1
13. Valve nozzle 1
No. DESCRIPTION QTY.
14. Inlet gas pipe 1
15. Thermocouple 1
16. Combustion chamber 1
17. Regulator 1
18. Spring washer 2
19. Wheel 2
20. M4 x 10 bolt 12
21. Infrared cover assembly 1
22. Handle fixing board 2
23. Handle axle 2
24. R pin 2
25. Handle 1

8432734
Manuel d'utilisateur
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
V 2,6
Réchauffeur par
rayonnement au
propane de 120 000 BTU

2En cas de questions techniques, appelez le 1-800-665-8685
8432734
Réchauffeur par
rayonnement au
propane de 120 000 BTU
V 2,6
SPÉCIFICATIONS
Type Portatif, par rayonnement
Carburant Propane
Consommation de combustible 21,5 heures sur un réservoir de propane de 100 lb
Puissance BTU 120 000 BTU
Taille 14 x 21 x 42 po
Capacité de chauffage 2 900 pi carrés
Pression d’alimentation max. vers le régulateur 5 lb/po carré
Régulateur de pression de sortie 1 lb/po carré
Information supplémentaire Allumage piézoélectrique
SÉCURITÉ
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Lisez et assurez-vous de comprendre toutes les instructions avant d’utiliser cet
outil. L’utilisateur doit respecter les précautions de base lorsqu’il utilise cette chaufferette afin de
réduire le risque de blessure et/ou de dommage à l’équipement. Avant de permettre à une autre
personne d’utiliser cet outil, assurez-vous qu’elle est au courant de toutes les consignes de sécurité.
REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les
instructions de fonctionnement, d’inspection et d’entretien.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et
bien éclairée.
2. N’utilisez pas d’outils électriques en présence de gaz ou de liquides inflammables.
3. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se
trouvent pas à proximité de l’aire de travail.

Réchauffeur par rayonnement au propane de 120 000 BTU
3
Visitez www.princessauto.com pour plus d'informations
8432734 V 2,6
4. Minimisez les distractions au sein de l’environnement de travail. Les distractions peuvent
causer une perte de contrôle de l’outil.
5. Rangez les outils correctement dans un lieu sécurisé et sec pour empêcher la rouille ou
les dommages.
6. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de
normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil.
1. Protection de la tête
a. Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale
des yeux.
2. Gants
a. Les gants doivent protéger en fonction des matériaux travaillés.
b. Portez des gants appropriés pour réduire les effets des vibrations.
3. Vêtements de protection
a. Portez des vêtements de protection conçus pour l’environnement de travail et pour l’outil.
4. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter les
blessures ou le bris de l’outil.
a. N’utilisez pas d’outils si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou
de médicaments.
b. N’utilisez pas l’outil si vous devez étirer les bras pour le faire. Une stabilité et un équilibre
appropriés sont nécessaires afin d’avoir un meilleur contrôle de l’outil en cas de
situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT ! Ce produit présente un risque d’incendie, de brûlure, d’inhalation et d’explosion.
Comme on le recommande dans ce manuel, tenez les combustibles solides, comme les matériaux
de construction, le papier ou le carton à distance sécuritaire de la chaufferette. N’utilisez jamais
la chaufferette dans des endroits contenant ou pouvant contenir des combustibles volatils ou en
suspension ou des produits, comme de l’essence, des solvants, des diluant à peinture, des particules
de poussière ou des produits chimiques inconnus.
AVERTISSEMENT ! Ce modèle n’est pas destiné pour la maison ou pour le véhicule récréatif.
Cette chaufferette a été conçue pour chauffer les chantiers de construction, et ce, conformément aux
normes ANS Z83.7/CSA 2.14-2000, ANS Z83.7a/CSA 2.14a-2007, ANS Z83.7b/CSA 2.14b-2009. D'autres
normes régissent l'utilisation des gaz combustibles et des produits de chauffage destinés à des usages
particuliers. Votre autorité locale peut vous renseigner sur le sujet.
Le but premier des chaufferettes dans l’industrie de la construction consiste à assurer un chauffage
temporaire des édifices en cours de construction, de modifications ou de réparations. Lorsqu’utilisée
correctement la chaufferette constitue un moyen de chauffage économique.

Réchauffeur par rayonnement au propane de 120 000 BTU
4En cas de questions techniques, appelez le 1-800-665-8685
8432734
V 2,6
REMARQUE : On ne peut décrire dans ce manuel tous les scénarios possibles en ce qui concerne
l’utilisation de cette chaufferette. Vérifiez avec le service des incendies de votre localité si vous avez des
questions concernant l’utilisation de la chaufferette.
1. Empoisonnement au monoxyde de carbone
a. Assurez-vous que la chaufferette se trouve toujours dans un endroit bien aéré.
b. On recommande fortement d’utiliser un détecteur de monoxyde de carbone (non compris).
c. Les signes précurseurs d’empoisonnement au monoxyde de carbone ressemblent à la
grippe et s’accompagnent de maux de tête, d’étourdissements et/ou de nausées. Si vous
ressentez ces symptômes, il se peut que la chaufferette soit défectueuse.
d. Faites entretenir la chaufferette avant de l’utiliser de nouveau.
2. Gaz propane
a. Le gaz propane est inodore. Un agent odorant a été ajouté au gaz propane.
b. L’odeur aide à détecter les fuites de gaz propane. Cependant, les odeurs peuvent
s’estomper.
c. Le gaz propane peut être présent, même s’il n’y a aucune odeur.
3. L’installation doit être conforme aux codes locaux ou, si de tels codes sont inexistants, à la
Norme pour l’emmagasinage et la manipulation du gaz de pétrole liquéfié, ANSI/NFPA 58 et à la
norme CAN/CSA B149.1 Code d’installation du gaz naturel et du propane.
4. Utilisez uniquement le tuyau et le régulateur préréglé en usine qui accompagnent la chaufferette.
5. Utilisez uniquement le gaz propane accompagné d’un système d’élimination de la vapeur.
6. Cette chaufferette a été conçue pour un usage à l’intérieur, mais il est important de l’utiliser
dans un endroit bien aéré présentant au moins 774,2 cm carrés (120 po carrés) d’air frais
de l’extérieur.
7. N’utilisez pas la chaufferette dans des édifices d’habitation occupés, des dortoirs, des véhicules
de camping, des tentes ou tout autre type d’endroits fermé ou non aéré.
8. N’utilisez pas la chaufferette dans un sous-sol ou sous le niveau du sol. Le gaz propane est plus
lourd que l’air. En cas de fuite, le gaz propane descendra au niveau le plus bas possible.
9. Ne vous servez pas de la chaufferette comme un appareil de cuisson.
10. Ne placez pas d’objets au-dessus de la chaufferette.
11. Tenez la zone de l’appareil libre et exempte de matière combustibles, d’essence, de diluant à
peinture et d’autres vapeurs et liquides inflammables.
12. N’utilisez pas la chaufferette dans les endroits présentant une teneur élevée en poussière,
puisque cette dernière est combustible.
13. Les distances minimales entre la chaufferette et les matières combustibles sont
indiquées ci-dessous.
a. Côtés : 3,6 m (12 pi)
b. Partie supérieure : 3,6 m (12 pi)
14. Les distances exigées dans la loi entre la chaufferette et les cylindres de propane sont
indiquées ci-dessous.
a. Canada : 3 m (10 pi)
b. États-Unis : 1,8 m (6 pi)
15. Maintenez les cylindres de propane à une température inférieure à 38 °C (100 °F).

Réchauffeur par rayonnement au propane de 120 000 BTU
5
Visitez www.princessauto.com pour plus d'informations
8432734 V 2,6
16. Avant chaque utilisation, vérifiez si la chaufferette présente des fuites.
a. Ne vérifiez pas la présence de fuites au moyen d’une flamme nue.
b. Appliquez un mélange de savon liquide et d’eau sur tous les joints. La formation de bulles
témoigne de la présence d’une fuite.
c. Réparez immédiatement toutes les fuites.
17. N’utilisez pas une chaufferette endommagée. Vérifiez si la chaufferette est endommagée avant
chaque utilisation.
18. Lorsque la chaufferette doit être rangée à l’intérieur, le raccord entre les cylindres de propane
et la chaufferette doivent être débranchés et on doit retirer les cylindres de la chaufferette pour
les ranger conformément à la Norme pour l’emmagasinage et la manipulation du gaz de pétrole
liquéfié, ANSI/NFPA 58 et à la norme CAN/CSA B149.1 Code d’installation du gaz naturel et
du propane.
19. Inspectez le tuyau avant chaque usage. N’utilisez pas si le tuyau est endommagé d’une
façon quelconque.
20. Cette chaufferette a été conçue pour une utilisation spécifique. Évitez de modifier ou d’altérer
cette chaufferette ou de l’utiliser à une fin autre que celle pour laquelle elle a été conçue.
21. Entretenez la chaufferette avec soin (consultez la section Entretien).
22. Utilisez cette chaufferette uniquement sur une surface stable et au niveau.
23. N’obstruez pas l’entrée d’air (partie supérieure de la base) ou la sortie d’air (autour de la partie
supérieure de l’enveloppe) de la chaufferette.
24. Tenez la chaufferette à distance des courants d’air forts, des vents, des jets d’eau, de la pluie ou
de tout égouttement d’eau.
25. Ne laissez pas la chaufferette fonctionner sans surveillance.
26. Gardez les enfants et les animaux à l’écart de la chaufferette.
27. Évitez de déplacer, de manipuler ou d’entretenir une chaufferette chaude ou en marche.
Attendez 15 minutes après avoir éteint la chaufferette, puisque des brûlures graves pourraient
se produire.
28. Pour éviter les blessures, portez toujours des gants qui résistent à la chaleur afin de manier
la chaufferette.
29. Débranchez toujours le cylindre de propane de la chaufferette après chaque utilisation.
30. Rangez les cylindres de propane à l’extérieur dans un endroit bien aéré hors de la portée
des enfants.
a. Ne rangez pas les cylindres dans un édifice, un garage ou dans tout endroit fermé.
b. N’entreposez pas les cylindres près de la chaleur, des flammes nues ou dans les endroits
où la température est supérieure à 49 °C (120 °F).
31. Fermez l’alimentation en propane vers la chaufferette lorsqu’elle n’est pas utilisée.
32. Utilisez seulement des pièces de rechange originales. Cette chaufferette fait appel à des pièces
qui sont particulières à sa conception.
a. Évitez de substituer ou d’utiliser des pièces génériques. Des pièces de rechange
inadéquates pourraient entraîner des blessures graves ou même fatales.
33. Gardez tous les raccords propres.
a. Assurez-vous que la sortie du robinet de bouteille est propre.
b. Vérifiez si le joint torique de caoutchouc sur le raccord de carburant d’admission de la
chaufferette est endommagé avant chaque utilisation et remplacez-le s’il est usé
ou endommagé.
34. Tenez tout contenant de propane en tout temps à au moins 6 m (20 pi) des sources de chaleur.

Réchauffeur par rayonnement au propane de 120 000 BTU
6En cas de questions techniques, appelez le 1-800-665-8685
8432734
V 2,6
SOURCE DE PROPANE
1. Le gaz propane et le cylindre doivent être fournis par l’utilisateur.
2. Utilisez cette chaufferette uniquement si elle est munie d’un système d’élimination des
vapeurs de propane. Veuillez consulter le chapitre 5 de la Norme pour l’emmagasinage et la
manipulation du gaz de pétrole liquéfié, ANSI/NFPA 58 et/ou la norme CAN/CSA B149.1 Vous
pourrez trouver ces documents à la bibliothèque ou au service des incendies de votre localité.
3. La quantité dans le cylindre dépendra de facteurs environnementaux et de la température. La
quantité de gaz vaporisée à basse température est moins élevée. Votre concessionnaire local de
gaz propane peut vous aider à choisir le bon système d’alimentation.
Le tableau ci-dessous nous montre le nombre de cylindres nécessaires pour faire fonctionner
cette chaufferette.
Température au niveau du cylindre Nombre de cylindres de 100 lb (fonctionnant à une
puissance de 12 500 à 120 000 BTU/heure
Au-dessus de 0 °C (32 °F) 2
-7 °C (20 °F) 3
-12 °C (10 °F) 3
-23 °C (-10 °F) Utilisez un cylindre plus gros
-29 °C (-20 °F) Utilisez un cylindre plus gros
Il est possible d’utiliser des cylindres plus petits pour un temps limité, mais on recommande d’utiliser les
cylindres plus gros afin d’obtenir un rendement optimal.
DÉBALLAGE
1. Retirez soigneusement les pièces et les accessoires de la boîte. Conservez les matériaux
d’emballage jusqu’à ce que vous ayez inspecté avec soin et installé ou utilisé l’outil de
manière satisfaisante.
2. Assurez-vous que tous les articles sur la liste de pièces sont compris.
3. Inspectez les pièces attentivement pour vous assurer que les outils et les accessoires n’ont pas
été endommagés pendant le transport.
AVERTISSEMENT ! Ne faites pas fonctionner la chaufferette si des pièces sont manquantes.
Remplacez les pièces manquantes avant l’utilisation. Le non-respect de cet avertissement peut
entraîner une défectuosité et des blessures graves.

Réchauffeur par rayonnement au propane de 120 000 BTU
7
Visitez www.princessauto.com pour plus d'informations
8432734 V 2,6
Figure 2 Figure 3 Figure 4
IDENTIFICATION DES PIÈCES
Contenu :
• Réchauffeur par rayonnement au propane de 120 000 BTU
• Tuyau
• Régulateur
• Poignée
• Roues
INSTALLATION
AVERTISSEMENT ! On recommande de confier l’installation de ce produit uniquement à un technicien
autorisé dans le domaine du gaz.
AVERTISSEMENT ! Vérifiez tous les tuyaux et les raccords de gaz afin de détecter les fuites après
l’installation ou l’entretien. Ne vérifiez jamais s’il y a des fuites en utilisant une flamme nue.
Appliquez un mélange de savon liquide et d’eau sur tous les joints. La formation de bulles témoigne
de la présence d’une fuite. Réparez immédiatement toutes les fuites.
REMARQUE : Lorsque ce manuel fait référence à un numéro de pièce, il fait référence à la liste des pièces
comprises.
1. Installez la roue (nos 18 à 19) sur la base (no 3) au
moyen de quatre boulons M4 x 10 (no 20) (Fig. 1).
2. Installez la poignée (nos 22 à 25) sur le cadre (no 2)
au moyen de deux boulons M4 x 10 (no 20) (Fig. 2).
3. Appuyez sur le bouton de la poignée et tournez
celle-ci sa la position la moins élevée de la façon
décrite sur le schéma ci-dessous (Fig. 3).
4. Fixez la poignée au cadre au moyen de quatre
boulons M4 x 10.
5. Attachez la plaque supérieure (no 1) au cadre au
moyen de quatre boulons M4 x 10 (Fig. 4). Figure 1

Réchauffeur par rayonnement au propane de 120 000 BTU
8En cas de questions techniques, appelez le 1-800-665-8685
8432734
V 2,6

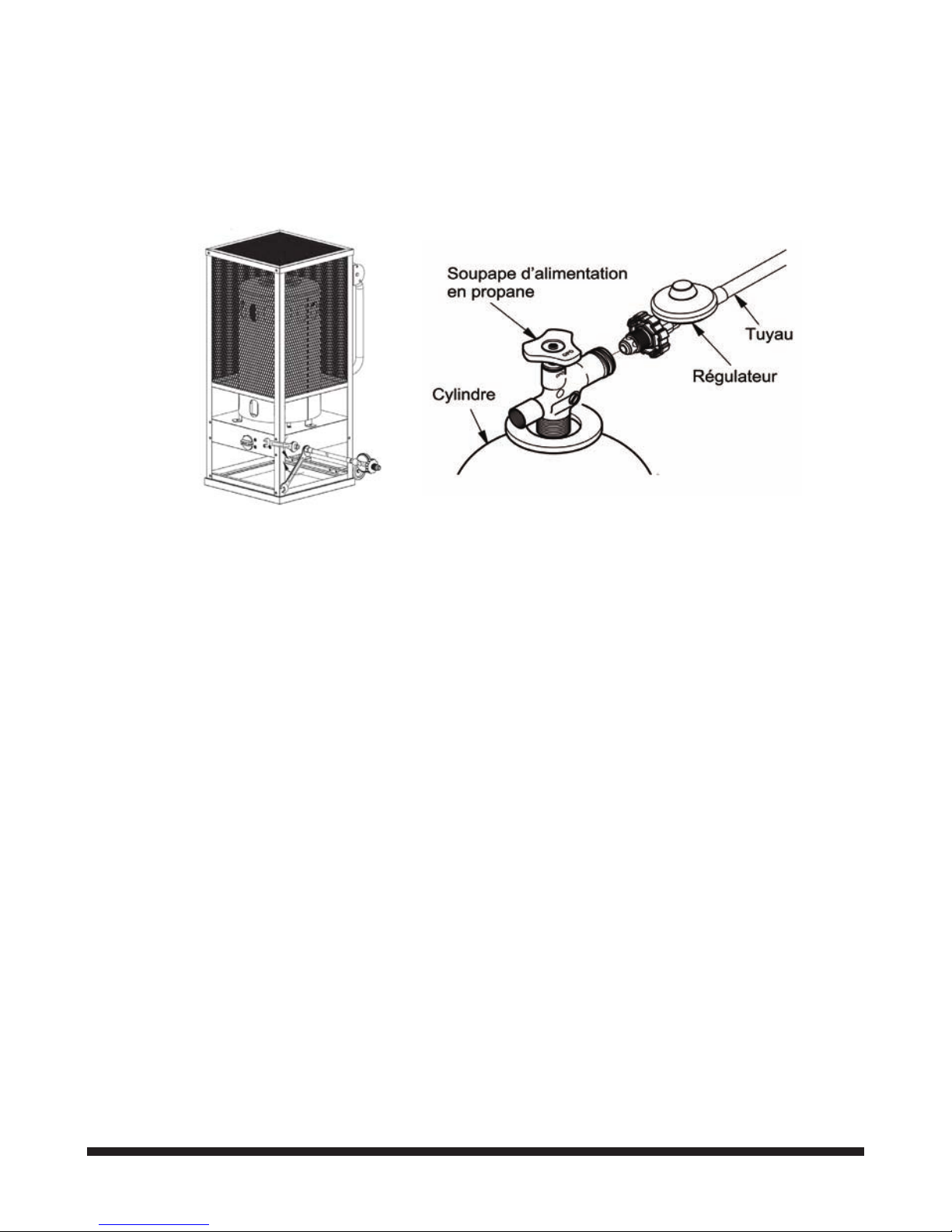

6. Utilisez 2 clés à ergots pour brancher le régulateur au boîtier principal (Fig. 5).
7. Branchez le régulateur au cylindre de gaz et serrez le raccord au moyen d’une clé à ergots (Fig. 6).
REMARQUE : Suivez les instructions apparaissant sur l’étiquette fixée au tuyau afin de connaître la façon
de brancher le tuyau à la chaufferette. Il existe une seule façon correcte de raccorder le tuyau.
UTILISATION
AVERTISSEMENT ! Vérifier toujours s’il y a des fuites avant de mettre en marche. Vérifiez s’il y a des
fuites en procédant de la façon décrite dans la section intitulée « Installation ».
AVERTISSEMENT ! Respectez tous les codes et les règlements locaux en vigueur lors de l’utilisation
de cette chaufferette.
REMARQUE : Le système d’alimentation des cylindres doit être configuré de manière à favoriser
l’élimination des émanations en plus d’être muni d’un collet afin de protéger le robinet de bouteille.
DÉMARRAGE DE LA CHAUFFERETTE
AVERTISSEMENT ! La chaufferette et l’air chauffé sont très chauds au cours du fonctionnement.
Ne touchez aucune des pièces de la chaufferette et évitez de vous tenir trop près de l’air chauffé.
Procédez graduellement au moment de vérifier la couleur de la flamme au cours du fonctionnement.
1. Tournez le bouton de commande (no 5) à la position d’arrêt (OFF).
2. Ouvrez complètement et doucement la soupape sur le cylindre de propane.
3. Attendez 15 secondes.
4. Appuyez sur le bouton de commande et tournez-le à la position ALL.
5. Une fois allumée, continuez d’appuyer sur le bouton de commande pendant 30 secondes et
relâchez-le ensuite.
6. Si la chaufferette refuse de s’allumer, attendez 5 minutes et procédez de la façon
décrite ci-dessus.
Figure 5 Figure 6
