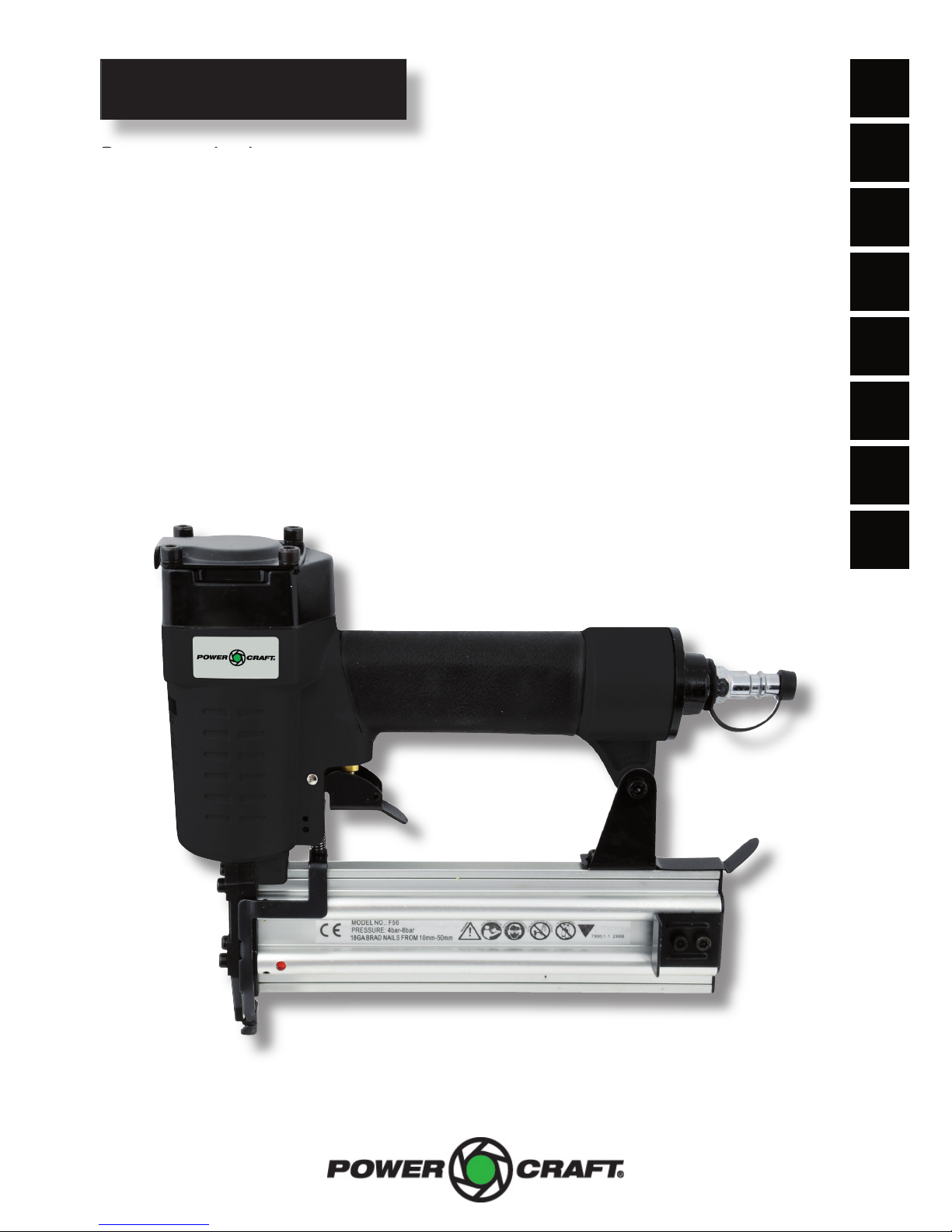

Model 69350
2
DK
For at du kan få mest mulig glæde af dit nye
trykluftværktøj, beder vi dig gennemlæse
denne brugsanvisning og de vedlagte
sikkerheds-forskrifter, før du tager værktøjet
i brug.
Vi anbefaler dig desuden at gemme
brugsanvisningen, hvis du senere skulle
få brug for at genopfriske din viden om
værktøjets funktioner.

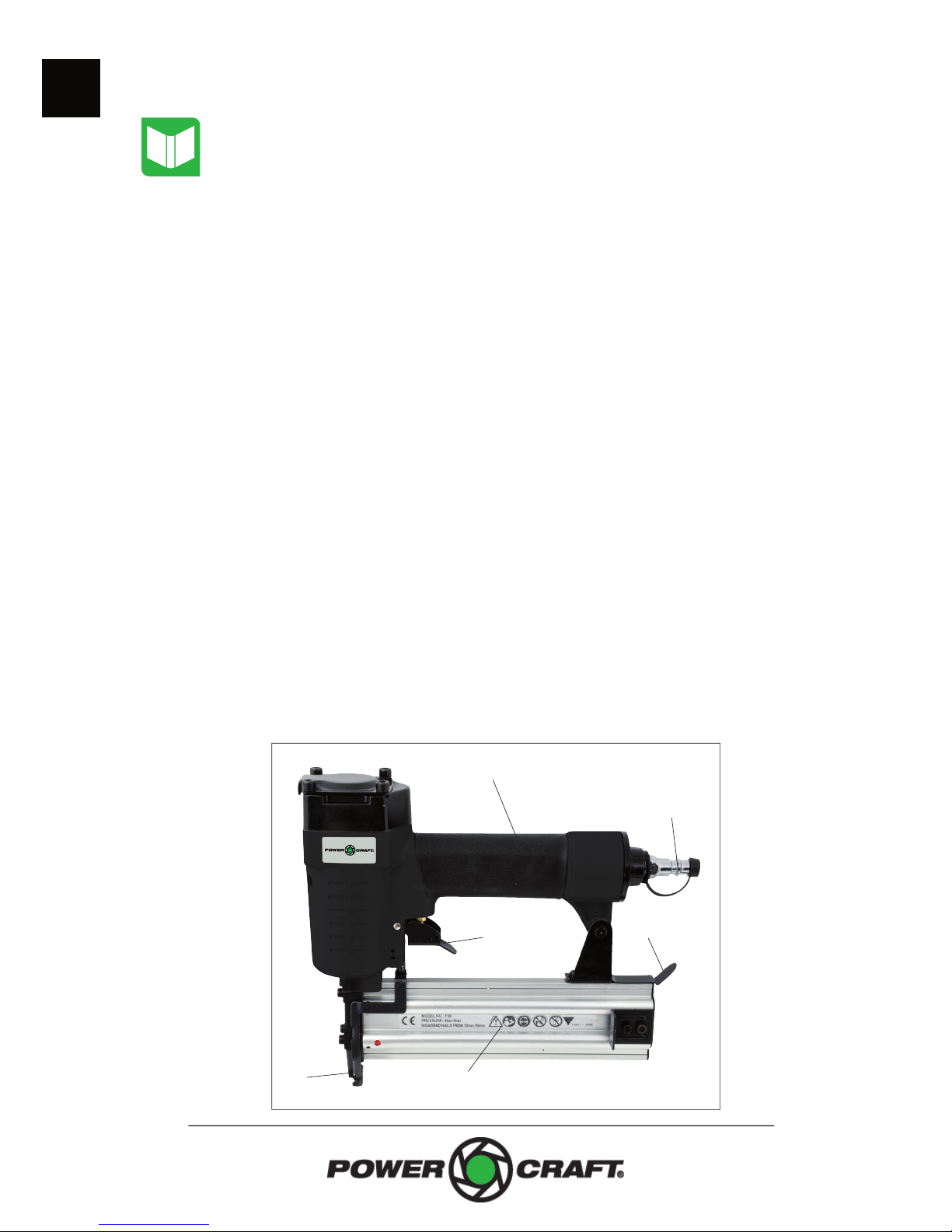

1. Håndtag
2. Trykluftstuds
3. Aftrækker
4. Udløser til dykkermagasin
5. Dykkermagasin
6. Sikkerhedsudløser
Kapacitet: 100 stk.
Dykkerstørrelse: 15-50 mm, Ø 1,05×1,26 mm
Driftstryk: 4-8 bar (60-115 psi)
Maks. tryk: 8,3 bar (120 psi)
Trykluftforbrug: 1,4 l pr. aff yret søm
Luftindtag: 1/4“
Vibration: 2,5 m/s2
Lydtryk: 82 dB(A)
Lydeff ekt: 95 dB(A)
Mål: 55 x 235 x 255 mm
Vægt: 2,1 kg
Dykkerpistoler må kun bruges af personer
over 18 år.
Brug altid den korrekte type dykkere til
dykkerpistolen.
Brug aldrig trykluftværktøj i områder, hvor
der er brand- eller eksplosionsfare.
Læs brugsanvisningen grundigt
inden brug, og gem den til senere.
2
5
6
4
3
1
3
3
NO
SE
FI
GB
DE
DK
PL
ET
Kompressorer og trykluftværktøj kan
være farlige, hvis de betjenes forkert.
Overhold altid samtlige forskrifter for
trykluftforsyningen (kompressoren)!
Vær særligt opmærksom på at dræne
kompressorbeholderen for vand og
rengøre fi lteret i trykluftslangen. Vand og
forurenende elementer i trykluften kan
beskadige trykluftværktøjet.
Trykluftslangen må ikke komme i kontakt
med skarpe kanter, varme og olie.
For højt lufttryk nedslider trykluftværktøjet
hurtigere og kan medføre farlige
situationer. Slut aldrig trykluftværktøjet til
en trykluftforsyning med et tryk på 120 psi
eller derover.
Kontrollér inden brug, at trykluftforsyningen
og samtlige slanger, koblinger, nipler og
adaptere er
i god stand og leverer ren, tør trykluft
med det korrekte tryk og uden lækager.
Brug ALDRIG trykluftforsyningen og
trykluftværktøjet, hvis det ikke er tilfældet!
Brug aldrig anden højtryksluft, f.eks. ilt eller
acetylen.
Trykluftsystemet bør være forsynet med en
smøreenhed.
Afbryd altid trykluftforsyningen, inden du
monterer eller skifter trykluftværktøj eller
tilbehør.
Kontrollér, at trykluftværktøjet ikke
er aktiveret, inden det sluttes til
trykluftslangen.
Brug altid åndedrætsværn og
beskyttelsesbriller, når trykluftværktøjet
bruges i støvede omgivelser, da
trykluftværktøjet kan hvirvle støvet op.
Ved brug af trykluftværktøj kan støjniveauet
overstige 85 dB(A). Hvis det er tilfældet, skal
der bruges høreværn.
Hold altid godt fast i trykluftværktøjet ved
brug, så pludselige bevægelser i værktøjet
ikke får dig til at tabe det.
Ret aldrig dykkerpistolen mod dig selv eller
andre.
Tryk ALDRIG sikkerhedsudløseren ind,
når dykker-pistolen ikke ligger an mod et
arbejdsemne! Hvis dykkerpistolen aff yrer
dykkere ud i luften, kan det resultere i
alvorlig personskade eller materielle skader.
Kontrollér, om der er skjulte ledninger,
rør eller lignende i de emner, der skal slås
dykkere i, for at undgå at ramme dem med
dykkerpistolen.
Brug ikke dykkerpistolen tæt på kanten af
arbejdsemnet, da dykkeren kan ramme ved
siden af emnet og fl yve/rikochettere frit.
Brug aldrig dykkerpistolen til at slå dykkere
oven i andre dykkere!
Vær altid opmærksom på, hvor
trykluftslangen befi nder sig. Pludselige
trykændringer i slangen kan få den
til at bevæge sig og vælte personer
eller genstande, hvilket kan forårsage
personskade eller materiel skade. Sørg
desuden for, at slangen ikke ligger, så det er
let at snuble over den.
Løft eller bær aldrig trykluftværktøj i
slangen.
Tag altid fat om selve værktøjet.
Afmonter trykluftværktøjet fra
trykluftslangen, når det ikke er i brug
4
DK

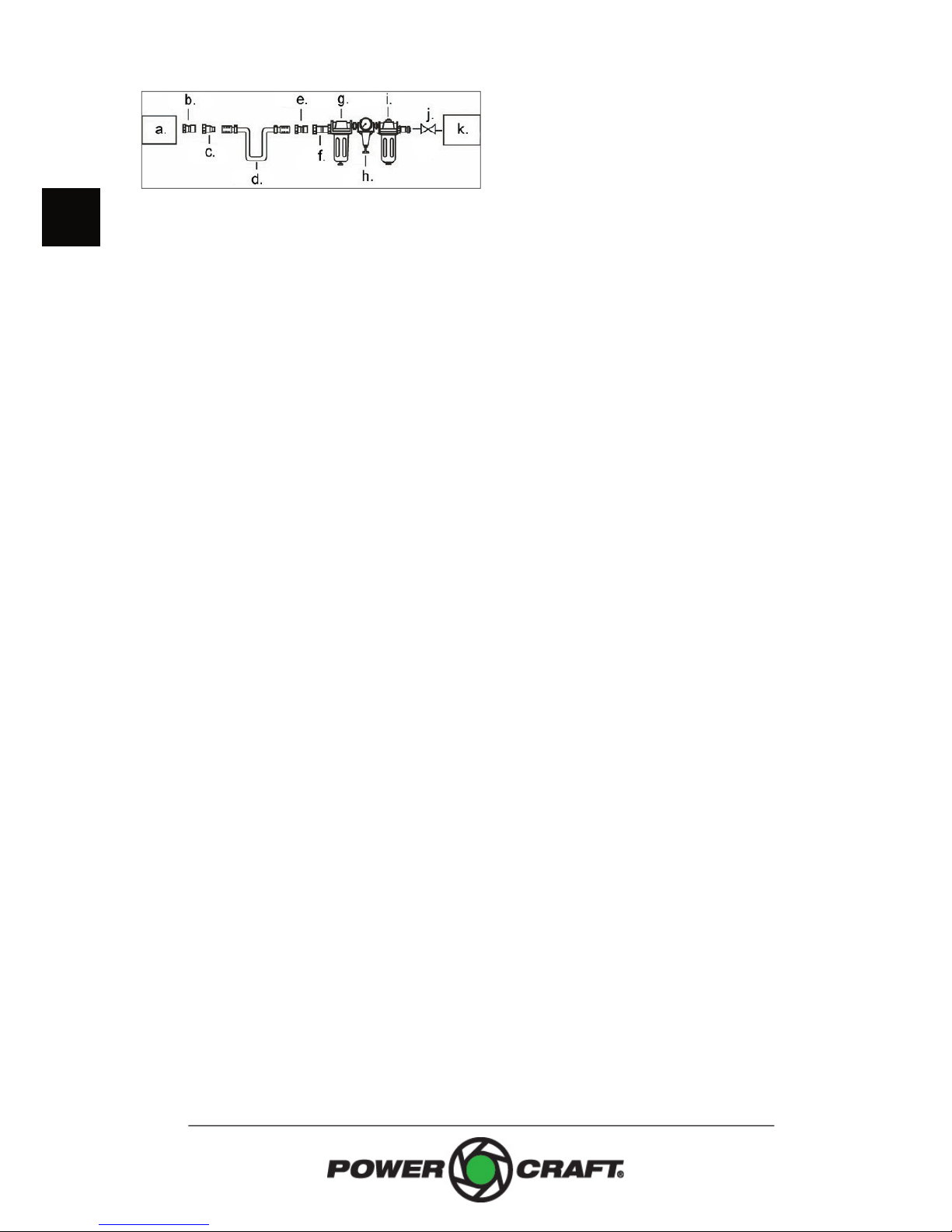

a. Trykluftværktøj
b. Studs
c. Lynkobling
d. Trykluftslange
e. Studs
f. Lynkobling
g. Smøreenhed
h. Regulator
i. Filter
j. Kontraventil
k. Kompressor.
Kontrollér, at dykkerpistolen ikke er tilsluttet
trykluftforsyningen.
Tryk udløseren til dykkermagasinet (4) ind,
og åbn dykkermagasinet (5).
Sæt de ønskede dykkere i dykkermagasinet.
Spidserne skal pege nedad, og dykkerne
skal skubbes fremad af fremføreren.
Luk dykkermagasinet. Kontrollér, at det
klikker på plads og ikke kan skubbes til side
uden at trykke ned på udløseren.
Slut dykkerpistolen til trykluftforsyningen,
og kontrollér, at forsyningstrykket er
korrekt.
Brug regulatoren på trykluftforsyningen (h)
til at justere, hvor langt dykkerne skal slås
ind i arbejds-emnet.
Afprøv dybden på et stykke aff aldstræ,
inden du bruger dykkerpistolen på selve
arbejdsemnet.
Isæt de ønskede dykkere, og indstil dybden,
som beskrevet ovenfor.
Tag fat om håndtaget (1), læg
dykkerpistolen an mod arbejdsemnet, så
sikkerhedsudløseren (6) trykkes ind, og tryk
aftrækkeren (3) ind for at aff yre en dykker.
Slip aftrækkeren igen.
Pres ikke dykkerpistolen for hårdt.
Afmonter dykkerpistolen fra trykluftslangen
efter brug.
Rengør trykluftværktøjet med en hårdt
opvredet klud efter brug, og hold altid alle
overfl ader fri for snavs.
Kontrollér, at der ikke sidder snavs eller
fremmed-legemer i sikkerhedsudløseren.
Hvis trykluftforsyningen ikke blander
smøreolie i trykluften, skal trykluftværktøjet
smøres med olie via værktøjets trykluftstuds
(2) efter hver 1-2 driftstimer. Kom et par
dråber smøreolie i trykluft-værktøjets
trykluftstuds, slut værktøjet til trykluft-
slangen, og lad værktøjet køre et par
sekunder
for at smøre det. Smør trykluftværktøjet
med 4-5 dråber smøreolie på samme måde
efter brug.
Kontrollér med jævne mellemrum,
at samtlige dele af trykluftværktøjet
(pakninger, magasin, aftrækker etc.) er i god
stand, og få dem udskiftet, hvis de ikke er.

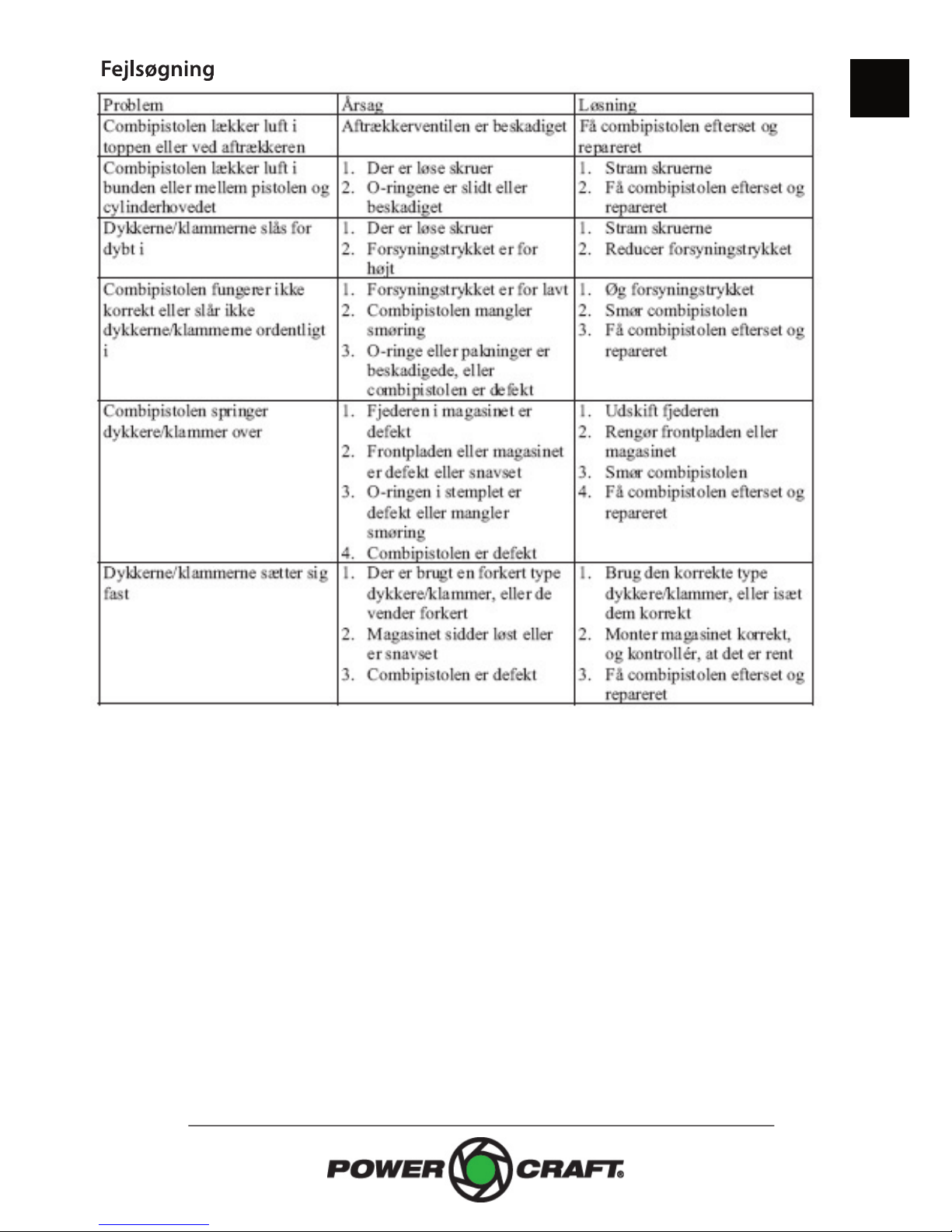

5
NO
SE
FI
GB
DE
DK
PL
ET
6
DK
Vi erklærer hermed, at
er fremstillet i overensstemmelse med
følgende standarder eller normative
dokumenter:
EN792-13:2000+A1:2008
i henhold til bestemmelserne i direktiverne
2006/42/EF Maskindirektivet
2013
Stefan Schou
Business Unit Manager
1
4
.
0
1
.2013 - HP Schou A/S, DK-6000 Kolding
Modelnummeret fremgår af forsiden på
denne brugsanvisning og af produktets
typeskilt.
Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• Åbent hverdage fra 07.00 til 17.00
(fredag til kl. 15.30)
• Tlf: +45 76 62 11 10
• Fax: +45 76 62 11 27
• E-mail: ser[email protected]
7
NO
SE
FI
GB
DE
DK
PL
ET
Fremstillet i P.R.C.
6062
EU-Importør:
HP Schou A/S
6000 Kolding
Danmark
© 2013 HP Schou A/S
Alle rettigheder forbeholdes. Indholdet i denne vejled-
ning må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra HP Schou
A/S.
HP Schou A/S tilstræber at producere
miljøvenlige elektriske og elektroniske
produkter, ligesom vi ønsker at medvirke til
en sikker bortskaff else af aff aldsstoff er, som
kan være skadelige for miljøet.
Et sundt miljø er betydningsfuldt for os
alle, og vi har derfor sat os som mål at
overholde kravene i EU’s initiativer på
dette område, så vi sikrer en forsvarlig
indsamling, behandling, genindvinding og
bortanskaff else af elektronisk udstyr, der
ellers kan være skadeligt for miljøet. Dette
indebærer også, at vores produkter ikke
indeholder nogen af følgende kemikalier og
stoff er:
- Bly
- Kviksølv
- Cadmium
- Hexavalent krom
- PBB (polybromerede biphenyler)
(fl ammehæmmer)
- PBDE (polybromerede diphenylethere)
(fl ammehæmmer)
HP Schou A/S er stolte over at støtte
EU’s miljøinitiativer for at bidrage til et
renere miljø og erklærer hermed at vores
produkter overholder RoHS-direktivet
(2002/95/EF).
8
NO
For å få mest mulig glede av det nye
trykkluftverktøyet ditt, ber vi deg lese
denne bruksanvisningen og de vedlagte
sikkerhetsforskriftene før du tar verktøyet i
bruk.
Vi anbefaler dessuten at du tar vare på
bruksanvisningen, i tilfelle du skulle få
behov for å gjenoppfriske kunnskapene
dine om funksjonene for verktøyet senere.

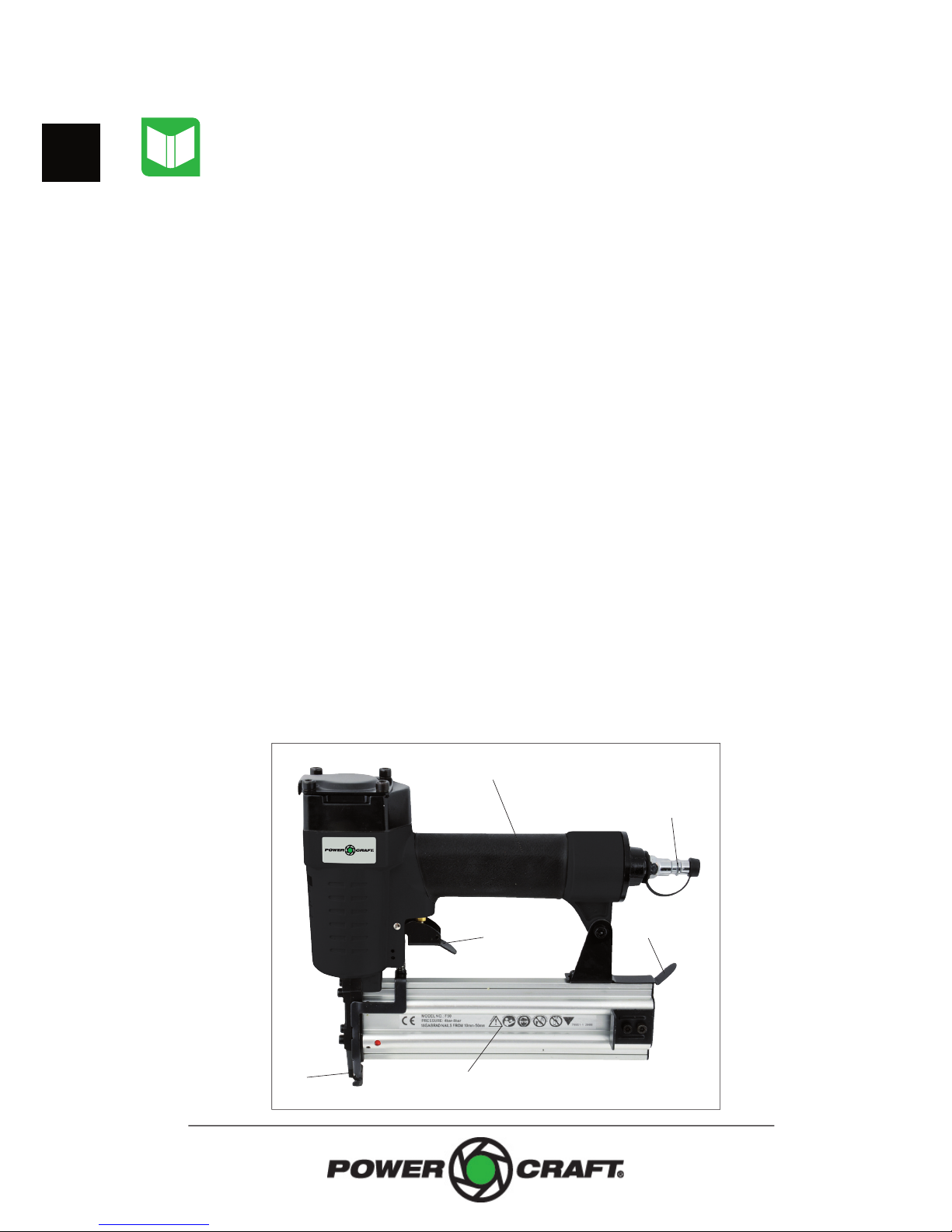

1. Håndtak
2. Tryklufttilkopling
3. Avtrekker
4. Utløser til dykkertmagasin
5. Dykkertmagasin
6. Sikkerhetsutløser
Kapasitet: 100 stk.
Dykkertstørrelse: 15-50 mm, Ø 1,05 × 1,26
mm
Driftstrykk: 4-8 bar (60-115 psi)
Maks. trykk: 8,3 bar (120 psi)
Trykkluftforbruk: 1,4 l per avfyrt spiker
Luftinntak: 1/4“
Vibrasjon: 2,5 m/s2
Lydtrykk: 82 dB(A)
Lydeff ekt: 95 dB(A)
Mål: 55 x 235 x 255 mm
Vekt: 2,1 kg
Dykkertpistoler må kun brukes av personer
over18 år.
Bruk alltid den riktige typen dykkerter til
dykkertpistolen.
Ikke bruk trykkluftverktøy i områder hvor
det er brann- eller eksplosjonsfare.
Les bruksanvisningen nøye før
bruk, og ta vare på den for senere
bruk.
2
5
6
4
3
1
3
9
NO
SE
FI
GB
DE
DK
PL
ET
Kompressorer og trykkluftverktøy kan
være farlige dersom de brukes på feil
måte. Overhold alltid alle forskriftene for
trykkluftforsyningen (kompressoren)!
Vær spesielt nøye med å tømme
kompressorbeholderen for vann, og
rengjøre fi lteret i trykkluftslangen. Vann og
forurensede elementer i trykkluften kan
skade trykkluftverktøyet.
Trykkluftslangen må ikke komme i kontakt
med skarpe kanter, varme og olje.
For høyt lufttrykk sliter trykkluftverktøyet
ut raskere, og kan føre til farlige situasjoner.
Koble aldri trykkluftverktøyet til en
trykkluftforsyning med et trykk på 120 psi
eller mer.
Før bruk må du kontrollere at
trykkluftforsyningen og samtlige slanger,
koblinger, nipler og adaptere er
i god stand og leverer ren trykkluft
med korrekt trykk. Bruk ALDRI
trykkluftforsyningen og trykkluftverktøyet
dersom dette ikke er tilfelle! Bruk aldri
annen høytrykksluft, f.eks. oksygen eller
acetylen.
Trykkluftsystemet bør være utstyrt med en
smøreenhet.
Slå alltid trykkluftforsyningen av før du
monterer eller skifter trykkluftverktøy eller
tilbehør.
Kontroller at trykkluftverktøyet ikke er
aktivert før det kobles til trykkluftslangen.
Bruk alltid åndedrettsvern og vernebriller
når trykkluftverktøyet brukes i støvede
omgivelser, for trykkluftverktøyet kan virvle
støvet opp.
Ved bruk av trykkluftverktøy kan støynivået
overstige 85 dB(A). I så fall må du bruke
hørselvern.
Hold alltid trykkluftverktøyet godt fast ved
bruk, slik at ikke plutselige bevegelser gjør
at du mister det.
Pek aldri på deg selv eller andre med
dykkertpistolen.
Trykk ALDRI inn sikkerhetsutløseren
når dykkertpistolen ikke ligger mot
et arbeidsemne! Hvis du fyrer av
dykkertpistolen ut i luften, kan det resultere
i alvorlig personskade eller materielle
skader.
Kontroller om det er skjulte ledninger, rør
eller lignende i emnene du skal spikre i, for å
unngå å treff e dem med dykkertpistolen.
Bruk ikke dykkertpistolen ytterst på kanten
av arbeidsemnet, da dykkerten kan treff e
ved siden av emnet og fl y/rikosjettere
fritt. Bruk aldri dykkertpistolen til å slå inn
dykkerter oppå andre dykkerter!
Vær alltid oppmerksom på hvor
trykkluftslangen befi nner seg. Plutselige
trykkendringer i slangen kan få den
til å bevege seg, og velte personer
eller gjenstander, noe som kan føre til
personskader eller materielle skader. Sørg
i tillegg for at slangen ikke ligger slik til at
man lett kan snuble over den.
Løft eller bær aldri trykkluftverktøyet etter
slangen.
Ta alltid tak sundt selve verktøyet.
Demonter trykkluftverktøyet fra
trykkluftslangen når det ikke er i bruk.
10
NO
a. Trykkluftverktøy
b. Stuss
c. Hurtigkobling
d. Trykkluftslange
e. Stuss
f. Hurtigkobling
g. Smøreenhet
h. Regulator
i. Filter
j. Motventil
k. Kompressor
Kontroller at dykkertpistolen ikke er
tilkoblet trykkluftforsyningen.
Trykk inn utløseren til dykkertmagasinet (4)
og åpne dykkertmagasinet (5).
Sett de ønskede dykkertene inn i
dykkertmagasinet. Spissene skal peke
nedover, og dykkertene skal skyves
framover av fremføreren.
Lukk dykkertmagasinet. Kontroller at det
klikker på plass og ikke kan skyves til side
uten at du trykker ned utløseren.
Koble dykkertpistolen til
trykkluftforsyningen og kontrollert at
forskyvningstrykket er korrekt.
Bruk regulatoren på trykkluftforskyvningen
(2) til å justere hvor langt dykkertene skal
slås inn i arbeidsemnet.
Test dybden på et stykke avfallstre før du
bruker dykkertpistolen på arbeidsemnet.
Sett i dykkertene og still inn dykkertdybden
som beskrevet ovenfor.
Ta tak rundt håndtaket (4), legg
dykkertpistolen mot arbeidsemnet slik at
sikkerhetsutløseren (1) trykkes inn, og trykk
inn avtrekkeren (3) for å fyre av en dykkert.
Slipp avtrekkeren igjen.
Ikke press dykkertpistolen for hardt.
Koble dykkertpistolen fra trykkluftslangen
etter bruk.
Rengjør trykkluftverktøyet med en godt
oppvridd klut etter bruk, og hold alltid alle
overfl ater fri for smuss.
Kontroller at det ikke sitter
fremmedlegemer fastkilt i
sikkerhetsutløseren.
Hvis trykkluftforsyningen ikke
blander smøreolje i trykkluften, skal
trykkluftverktøyet smøres med olje via
verktøyets trykkluftstilkobling (2) etter
hver 1. eller 2. driftstime. Drypp et par
dråper smøreolje i trykklufttilkoblingen
på trykkluftverktøyet, koble verktøyet til
trykkluftslangen, og la verktøyet kjøre i et
par sekunder
for å smøre det. Smør trykkluftverktøyet
med 4-5 dråper smøreolje på samme måte
etter bruk.
Kontroller med jevne mellomrom at
samtlige deler av trykkluftverktøyet
(pakninger, magasin, avtrekker, osv.) er i god
stand og skift dem ut hvis nødvendig.
11
NO
SE
FI
GB
DE
DK
PL
ET
12
NO
Vi erklærer herved at
er fremstilt i samsvar med følgende
standarder eller normative dokumenter:
EN792-13:2000+A1:2008
i henhold til bestemmelsene i direktivene
2006/42/EF Maskindirektivet
2013
Stefan Schou
Business Unit Manager
1
4
.
0
1
.2013 - HP Schou A/S, DK-6000 Kolding
Modellnummeret står på fremsiden av
denne bruksanvisningen og på produktets
typeskilt.
Når det gjelder:
• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• Åpent hverdager kl. 07.00-17.00
(fredag til kl. 15.30)
• Tlf.: +47 51 63 72 42
• E-post: kundeservice@osjord.no
13
NO
SE
FI
GB
DE
DK
PL
ET
Fremstilt i P.R.C.
6062
EU-importør:
HP Schou A/S
DK-6000 Kolding
Danmark
© 2013 HP Schou A/S
Alle rettigheter forbeholdes. Innholdet i denne bruk-
sanvisningen må ikke gjengis, verken helt eller delvis,
på noen måte ved hjelp av elektroniske eller mekaniske
hjelpemidler, inkludert fotokopiering eller opptak,
oversettes eller lagres i et informasjonslagrings- og
informasjonshentingssystem uten skriftlig tillatelse fra
HP Schou A/S.
HP Schou A/S streber etter å fremstille
miljøvennlige elektriske og elektroniske
produkter, og vi ønsker å medvirke til trygg
behandling av avfallsstoff er som kan være
skadelige for miljøet.
Et sunt miljø er betydningsfullt for alle, og
vi har derfor satt oss som mål å overholde
kravene i EUs initiativer på dette området,
slik at vi sikrer en forsvarlig innsamling,
behandling, gjenvinning og bortskaff else
av elektronisk utstyr som ellers kan være
skadelig for miljøet. Det innebærer også at
produktene våre ikke inneholder noen av
følgende kjemikalier og stoff er:
- bly
- kvikksølv
- kadmium
- heksavalent krom
- PBB (polybromerte bifenyler)
(fl ammehemmer)
- PBDE (polybromerte difenyletere)
(fl ammehemmer)
HP Schou A/S er stolt av å støtte EUs
miljøinitiativer og bidra til et renere miljø.
Vi erklærer med dette at produktene våre
overholder ROHS-direktivet (2002/95/EF).
14
SE
För att du ska få så stor glädje som
möjligt av ditt nya tryckluftsverktyg
rekommenderar vi att du läser denna
bruksanvisning och de medföljande
säkerhetsföreskrifterna innan du börjar
använda maskinen.
Vi rekommenderar dessutom att du sparar
bruksanvisningen ifall du behöver läsa
informationen om de olika funktionerna
igen.
1. Håndtak
2. Tryckluftsanslutning
3. Avtryckare
4. Utlösare till dyckertmagasin
5. Dyckertmagasin
6. Säkerhetsutlösare
Kapasitet: 100 st.
Dyckertstorlek: 15-50 mm, Ø 1,05×1,26 mm
Drifttryck: 4-8 bar (60-115 psi)
Max-tryck: 8,3 bar (120 psi)
Tryckluftsförbrukning: 1,4 l per utskjuten
spik
Luftintag: 1/4“
Vibration: 2,5 m/s2
Ljudtryck: 82 dB (A)
Ljudeff ekt: 95 dB (A)
Mått: 55 x 235 x 255 mm
Vikt: 2,1 kg
Dyckertpistolen får bara användas av
personer över 18 år.
Använd alltid korrekt dyckerttyp till dyckert-
pistolen.
Läs igenom bruksanvisningen
grundligt, och spara den för
framtida behov.
2
5
6
4
3
1
3
15
NO
SE
FI
GB
DE
DK
PL
ET
Använd aldrig tryckluftsverktyg på
platser där det föreligger brand- eller
explosionsfara.
Kompressorer och tryckluftsverktyg kan
vara farliga om de används felaktigt.
Följ alltid samtliga föreskrifter för
tryckluftsförsörjningen (kompressorn)!
Var särskilt noggrann med att dränera
tryckbehållaren på vatten och att rengöra
fi ltret i tryckluftsslangen. Vatten och
förorenande ämnen i tryckluften kan skada
tryckluftsverktyget.
Tryckluftsslangen får inte komma i kontakt
med vassa kanter, värme och olja.
För högt lufttryck sliter snabbare
på tryckluftsverktyget och kan ge
upphov till farliga situationer. Anslut
aldrig tryckluftsverktyget till en
tryckluftsförsörjning med ett tryck på 120
psi eller mer.
Kontrollera före användning att trycklufts-
försörjningen och samtliga slangar,
kopplingar, nipplar och adaptrar är
i gott skick och levererar ren, torr tryckluft
med korrekt tryck och utan läckage.
Använd ALDRIG tryckluftsförsörjningen och
tryckluftsverktyget i onödan! Använd aldrig
något annat högtrycksmedium, som t.ex.
syre eller acetylen.
Tryckluftssystemet bör vara utrustat med en
smörjenhet.
Stäng alltid tryckluftsförsörjningen innan du
monterar eller byter tryckluftsverktyg eller
tillbehör.
Kontrollera att tryckluftsverktyget
inte är aktiverat innan det ansluts till
tryckluftsslangen.
Använd alltid munskydd och
skyddsglasögon när tryckluftsverktyget
används i en dammig omgivning, eftersom
tryckluftsverktyget kan få damm att virvla
upp.
Vid användning av tryckluftsverktyg kan
ljudnivån överstiga 85 dB(A). Om så är fallet
ska hörselskydd användas.
Håll alltid ordentligt i tryckluftsverktyget
vid användning, så inga plötsliga rörelser i
verktyget får dig att tappa det.
Rikta aldrig dyckertpistolen mot dig själv
eller andra.
Tryck ALDRIG in säkerhetsutlösaren när
dyckertpistolen inte ligger an mot ett
arbetsstycke! Om dyckertpistolen avfyrar
spik ut i luften kan det innebära risk för
allvarliga personskador eller materiella
skador.
Kontrollera om det fi nns dolda ledningar,
rör eller liknande i de arbetsstycken
som ska spikas i, så att de inte skadas av
dyckertpistolen.
Använd inte dyckertpistolen precis intill
kanten på arbetsstycket, eftersom spiken
kan hamna vid sidan av arbetsstycket
och skjutas ut fritt. Använd aldrig
dyckertpistolen för att slå i spik ovanpå
annan spik!!
Var alltid uppmärksam på var
tryckluftsslangen är. Plötsliga
tryckförändringar i slangen kan få den
att röra sig eller slå omkull personer eller
föremål, vilket kan orsaka person- eller
materialskada. Se dessutom till att slangen
inte ligger så att man kan snubbla över den.
Lyft eller bär aldrig tryckluftsverktyget i
slangen.
Fatta alltid i själva verktyget.
Ta loss tryckluftsverktyget från
tryckluftsslangen när det inte används.
16
SE
a. Tryckluftsverktyg
b. Anslutning
c. Snabbkoppling
d. Tryckluftsslang
e. Anslutning
f. Snabbkoppling
g. Smörjenhet
h. Reglage
i. Filter
j. Backventil
k. Kompressor
Se till att dyckertpistolen inte är ansluten till
tryckluftsförsörjningen.
Tryck in utlösaren till dyckertmagasinet (4)
och öppna dyckertmagasinet (5).
Sätt önskade dyckertspikar i
dyckertmagasinet. Spetsarna ska peka
nedåt och spikarna ska skjutas framåt av
frammataren.
Stäng dyckertmagasinet. Kontrollera att det
klickar på plats och inte kan skjutas åt sidan
utan att utlösaren trycks ned.
Anslut dyckertpistolen till
tryckluftsförsörjningen och se till att
lufttrycket är korrekt.
Använd regulatorn för
tryckluftsförsörjningen (h) för att justera hur
långt spikarna ska slås in i arbetsstycket.
Testa djupet på en bit spillträ innan
du använder dyckertpistolen på själva
arbetsstycket.
Sätt i önskad dyckert och ställ in spikdjupet
såsom beskrivet ovan.
Ta tag om handtaget (1), lägg an
dyckertpistolen mot arbetsstycket så att
säkerhetsutlösaren (6) trycks in och tryck in
avtryckaren (3) för att avfyra en spik. Släpp
avtryckaren igen.
Pressa inte dyckertpistolen för hårt.
Montera loss dyckertpistolen från
tryckluftsslangen efter användning.
Rengör tryckluftsverktyget med en hårt
urvriden trasa efter användning och håll
alltid ytorna fria från smuts.
Kontrollera att det inte sitter smuts eller
främmande föremål i säkerhetsutlösaren.
Om tryckluftsförsörjningen inte
blandar smörjolja i tryckluften ska
tryckluftsverktyget smörjas med olja
via verktygets tryckluftsanslutning (2)
var 1-2 driftstimme. Droppa ett par
droppar smörjolja i tryckluftsverktygets
tryckluftsanslutning, anslut
tryckluftsverktyget till tryckluftsslangen och
låt verktyget köra ett par sekunder
för att smörja det. Smörj tryckluftsverktyget
med 4–5 droppar smörjolja på samma sätt
efter användning.
Kontrollera med jämna mellanrum att
tryckluftsverktygets samtliga delar
(packningar, magasin, avtryckare, m.m.) är i
gott skick och byt ut dem om de inte är det.

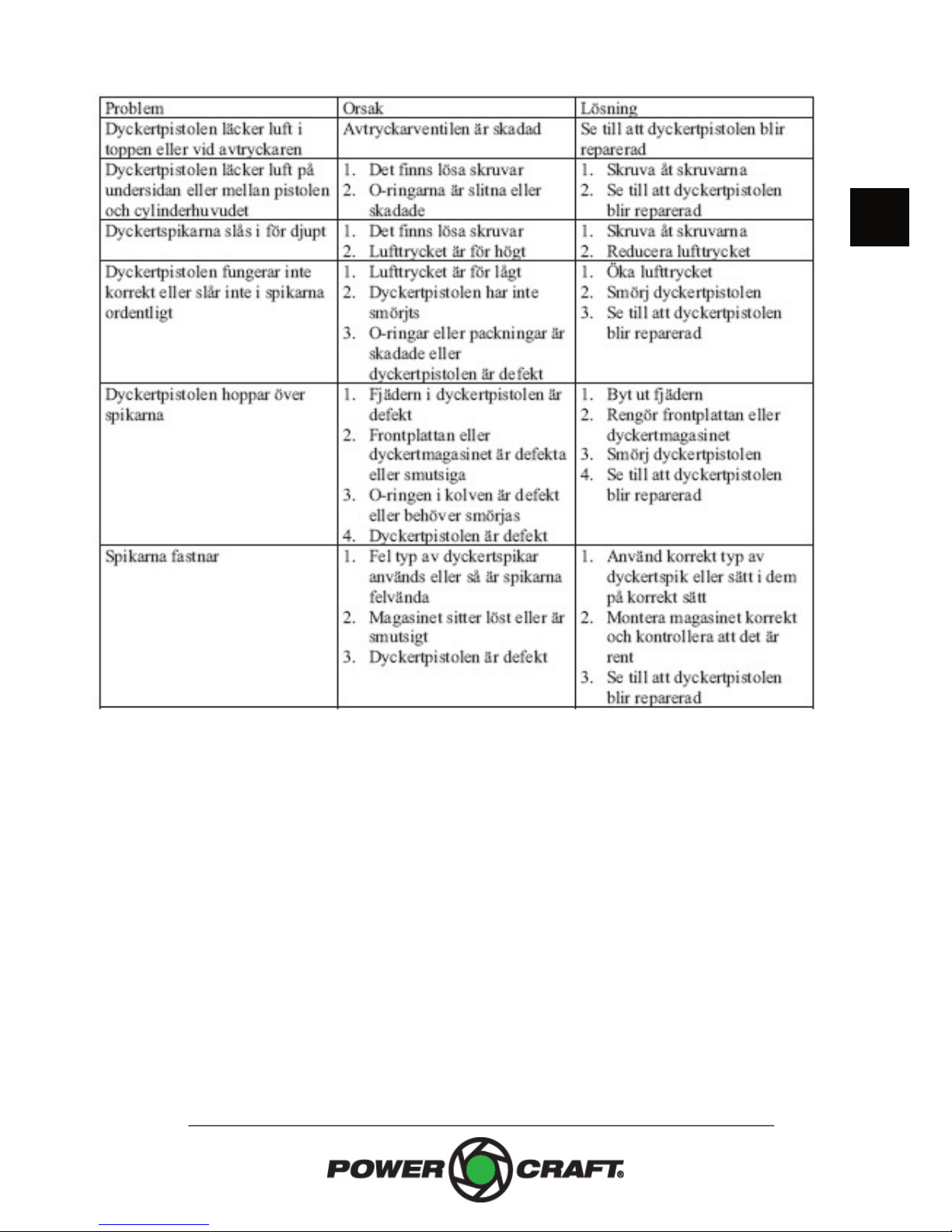

17
NO
SE
FI
GB
DE
DK
PL
ET
18
SE
Vi förklarar härmed, att
är framställt i överensstämmelse med
följande standarder eller normativa
dokument:
EN792-13:2000+A1:2008
enligt bestämmelserna i direktiven
2006/42/EG Maskindirektivet
2013
Stefan Schou
Business Unit Manager
14
.
0
1
.2013 - HP Schou A/S, DK-6000 Kolding
Modellnumret fi nns på framsidan i denna
bruksanvisning och på produktens
märkplåt.
När det gäller:
• Reklamationer
• Reservdelar
• Returvaror
• Garantivaror
• Öppet vardagar från 07.00 til 17.00
(fredag till kl. 15.30)
• Tel.: +46 (0)451 833 00
• Fax: +46 (0)451 414 00
• E-mail: service@hpverktyg.se
19
NO
SE
FI
GB
DE
DK
PL
ET
Tillverkad i Folkrepubliken Kina (PRC)
6062
EU-importör:
HP Schou A/S
6000 Kolding
Danmark
© 2013 HP Schou A/S
Alla rättigheter förbehålles. Innehållet i denna bruksan-
visning får inte på några villkor, varken i sin helhet eller
delvis, återges med hjälp av elektroniska eller mekaniska
hjälpmedel, t.ex. genom fotokopiering eller fotografer-
ing, ej heller översättas eller sparas i ett informationsla-
grings- och informationshämtningssystem, utan skriftligt
medgivande från HP Schou A/S.
HP Schou A/S streber etter å fremstille
miljøvennlige elektriske og elektroniske
produkter, og vi ønsker å medvirke til trygg
behandling av avfallsstoff er som kan være
skadelige for miljøet.
Det är viktigt för oss alla att ha en ren
miljö. Vårt företag har som målsättning
att uppfylla EU-kraven på detta område
så att vi säkerställer korrekt insamling,
hantering, återvinning och bortskaff ande
av elektrisk utrustning som annars kan vara
skadlig för miljön. Detta innebär även att
våra produkter aldrig innehåller några av
följande kemikalier eller ämnen:
- Bly
- Kvicksilver
- Kadmium
- Sexvärdigt krom
- PBB (polybromerade bifenyler)
(fl amskyddsmedel)
- PBDE (polybromerade difenyletrar)
(fl amskyddsmedel)
HP Schou A/S är stolta över att kunna
stödja EU:s miljöinitiativ för en renare miljö
och förklarar härmed att våra produkter
uppfyller RoHS-direktivet (2002/95/EF).
20
FI
Saat paineilmatyökalusta suurimman
hyödyn, kun luet käyttöohjeen
ja turvallisuusohjeet läpi ennen
paineilmatyökalun käyttöönottoa.
Säilytä tämä käyttöohje, jotta voit
tarvittaessa palauttaa mieleesi työkalun
toiminnot.
1. Kahva
2. Paineilmasuutin
3. Liipasin
4. Dyckert-naulasäiliön vapautin
5. Dyckert-naulasäiliö
6. Turvakytkin
Kapasiteetti: 100 kpl
Dyckert-koko: 15–50 mm, Ø 1,05 × 1,26 mm
Työpaine: 4-8 bar (60-115 psi)
Maksimipaine: 8,3 bar (120 psi)
Paineilman käyttö: 1,4 l/naula
Ilmanotto: 1/4“
Tärinä: 2,5 m/s2
Äänitaso: 82 dB (A)
Äänitehotaso: 95 dB (A)
Mitat 55 x 235 x 255 mm.
Paino: 2,1 kg
Dyckert-naulapistoolin käyttäjän tulee olla
yli 18-vuotias.
Käytä dyckert-naulapistooliin aina
oikeanlaisia dyckert-nauloja.
Lue käyttöohje huolellisesti ennen
käytön aloittamista ja säilytä se
myöhempää käyttöä varten.
2
5
6
4
3
1
3
Table of contents
Languages:
Other Powercraft Nail Gun manuals
