Premier SCR-4350TVDH User manual

MANUAL DE INSTRUCCIONES
TELEVISOR LCD DE TECHO C/DVD Y USB/SD
SCR-4350TVDH
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: [email protected]

Pagina 1
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Colombia:
01-900-331-PEJC (7352)
Panamá:
300-5185
Sitio Web:
www.premiermundo.com
E-mail:
[email protected]
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de esta
unidad sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.
ÍNDICE
INSTRUCCIONES DE SEGURIDAD .........................................................................................................2!
FORMATOS COMPATIBLES....................................................................................................................2!
ELECCIÓN DE GUÍA PARA DISCO .........................................................................................................3!
FUNCIONES Y CARACTERÍSTICAS .......................................................................................................3!
ESPECIFICACIONES ................................................................................................................................3!
DESCRIPCIÓN DE LA UNIDAD................................................................................................................4!
CONEXIÓN ................................................................................................................................................5!
INSTALACIÓN...........................................................................................................................................6!
CONTROL REMOTO.................................................................................................................................7!
INSTALACIÓN DE LA BATERÍA DEL CONTROL REMOTO.................................................................7!
MÉTODO DE OPERACIÓN DE LOS DISCOS..........................................................................................8!
MÉTODO DE OPERACIÓN DEL SISTEMA DEL DVD.............................................................................8!
REPRODUCIR UN DISCO (DVD/VCD/CD) ...........................................................................................8!
REPRODUCCIÓN DE ARCHIVOS MP3 ................................................................................................8!
MENÚ DEL DISCO.................................................................................................................................9!
CONTROL DE JUEGOS............................................................................................................................9!
MENÚ DE CONFIGURACIÓN ...................................................................................................................9!
DESCRIPCIÓN DE LA FUNCIÓN USB/SD.............................................................................................12!
FUNCIÓN DEL MENÚ .............................................................................................................................13!
SOLUCIÓN DE PROBLEMAS ................................................................................................................15!

Pagina 2
INSTRUCCIONES DE SEGURIDAD
•Evite ubicar la unidad en lugares mojados o húmedos, con el fin de evitar choques eléctricos.
•Evite reparar la unidad usted mismo. Si la unidad esta presentando fallas en su funcionamiento,
diríjase a un centro de servicio calificado para su reparación.
•No use diluentes o agentes químicos para limpiar la unidad, hágalo con un paño suave.
•Mantenga la unidad alejada de fuentes de calor. La temperatura de almacenamiento de la unidad
debe ser de -10ºC~60ºC, y la temperatura de operación debe ser de 0ºC~40ºC.
•Evite golpear o dejar caer la unidad.
•Por su seguridad, evite operar la unidad mientras esta manejando. En algunos países o regiones
esto puede representar una violación a la ley.
•Fuente de potencia: DC 12V (10V-14V)
La unidad puede reproducir MPEG4 / DVD / DVD+/-R / RW / SVCD / VCD / DVCD / CD / MP3 / WMA /
CD+/-R / RW / HDCD / CD-G / Imagen KODAK / JPEG / CD-ROM por CD-R, Receptor de señal de TV
con sintonizador incorporado.
Atención:
Puede que hayan puntos brillantes u oscuros en la pantalla cuando reproduzca. Este es un fenómeno
muy común en tecnología de visualización de matriz activa y no significa que haya un problema de
funcionamiento.
FORMATOS COMPATIBLES
TIPO
Formato de
grabación
Capacidad
Una capa en un lado;
4.7GB, 2 horas.
Una capa en ambos
lados; 8.5GB, 4 horas
Dos capas en un lado;
9.4GB, 4.5 Horas.
Dos capas en ambos
lados; 17GB, 9 Horas
Minutos
Minutos
Dimensión
Clara horizontal
Líneas
Líneas
Titulo
Tipos
Idioma de
pista musical
Tipos
ICONO

Pagina 3
ELECCIÓN DE GUÍA PARA DISCO
1. El disco de DVD y el reproductor de DVD tienen su propio código de región mundial, el reproductor
de DVD solo reproduce el disco de DVD con el mismo código.
2. A continuación están los códigos del disco de DVD:
Código de región
País o Región
1
U.S.A, Canadá
2
Europa, Japón, Medio, Este, Sur, África
3
Oeste de Asia (Incluido Corea, HK y Tai Wan), Sureste de Asia.
4
Australia, Kineret, Mexico, Nueva Zelanda.
5
África, Rusia, India, Norte, Corea, Paquistán, Turkenistan
6
Parte principal de China
Atención: La función individual de la unidad esta relacionada a discos de DVD. El disco puede no
soportar la función o necesitar un ajuste especial para soportarla.
FUNCIONES Y CARACTERÍSTICAS
•DVD/TV
•Diseño delgado, combinación perfecta de panel de vidrio de cristal y montaje en techo.
•Alta resolución.
•Tecnología digital, imagen limpia sin interferencia.
•Búsqueda automática de canal, almacenamiento automático, recepción completa de canales.
•Rango de frecuencia: FM87, 7MHz / FM88.1MHz / FM88.5MHZ / FM88.9MHz / FM106.7MHz /
FM107.1MHz / FM101.5MHz / FM107.9MHz.
•Salida de audífonos con transmisor infrarrojo.
•Salida y entrada de video/audio.
•Luz en Puerta.
•Control remoto de funcionalidad completa.
•Con USB/SD.
•Parlantes incorporados.
ESPECIFICACIONES
•Tamaño de pantalla: 11 Pulgadas (16:9) 12.1 Pulgadas (16:9)
•Pixel: 11” 800 (W) x RGB x 480 (H) 12”: 1280 (W) x RGB x 800 (H)
•Modo de DVD: 28V Apróx.
•Modo de TV: 20V Apróx.
•Modo AV: 19V

Pagina 4
DESCRIPCIÓN DE LA UNIDAD

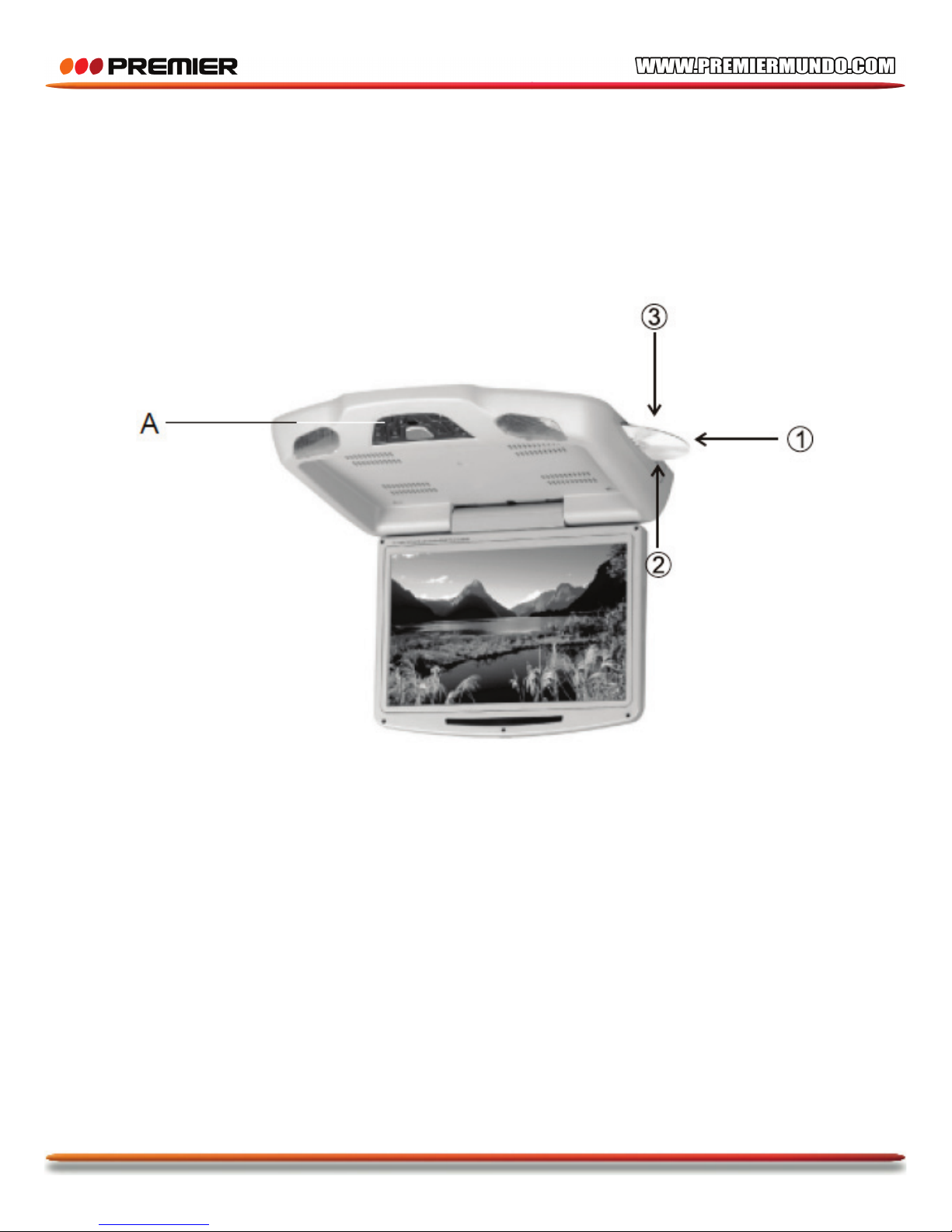

1. Luz
2. Interruptor de luz
3. Interruptor de DVD/TV/AV
4. Menú
5. Interruptor de potencia
6. Disminuir análogo
7. Aumentar análogo
8. Interruptor Abrir
9. Luz indicadora
10. Retroceder rápidamente
11. Adelantar rápidamente
12. Reproducir / Pausar
13. Disminuir canal
14. Expulsar disco
15. Incrementar canal
16. Disco de reproducción
17. Sensor remoto

Pagina 5
CONEXIÓN
Sin salida o entrada de video y audio, el cable de salida y entrada no necesita ser conectado.
Entrada TV (ANT)
(Rojo)
(Negro)
Amarillo para conectar
Luz A (Puerta)
(Verde) Transmisor FM
(Amarillo) Entrada de VIDEO
(Blanco) Entrada de AUDIO L
(Rojo) Entrada de AUDIO R
(Amarillo) Salida de VIDEO
(Blanco) Salida de AUDIO L
(Rojo) Salida de AUDIO R
Entrada
Salida

Pagina 6
INSTALACIÓN

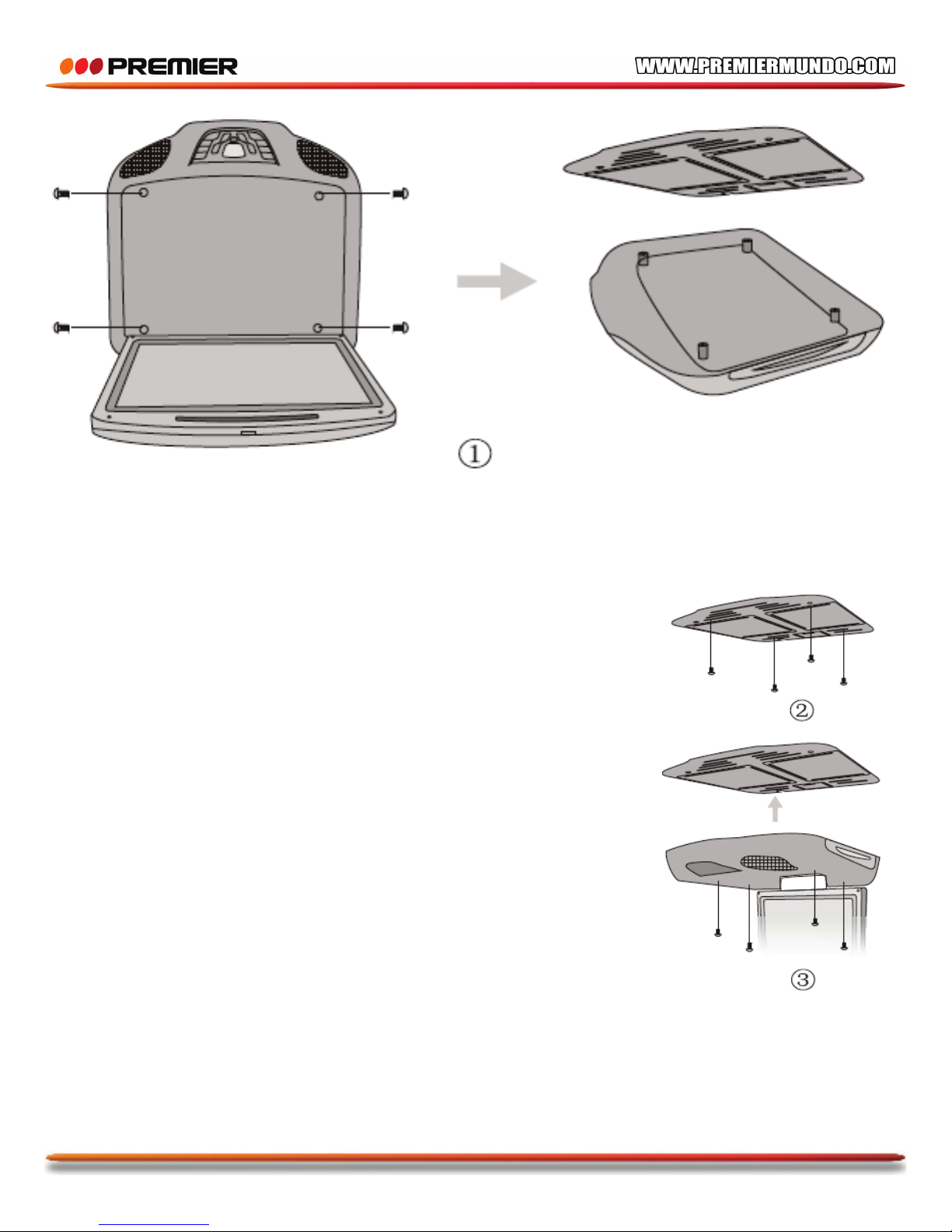

1. Desarme el soporte de metal de la unidad como se indica en la primera ilustración aflojando los 4
tornillos en la parte inferior de la unidad.
2. Apriete el soporte de metal al techo del vehículo, como se indica en
la ilustración 2. Deje un espacio para que los cables de conexión
pasen.
3. Para instalar la unidad al soporte del metal, conecte con la unidad y
pase los cables a través del espacio que había dejado anteriormente.
(Organice los cables de manera correcta para evitar presionar el chip
del DVD, e instale tornillos especiales para evitar que se afloje)

Pagina 7

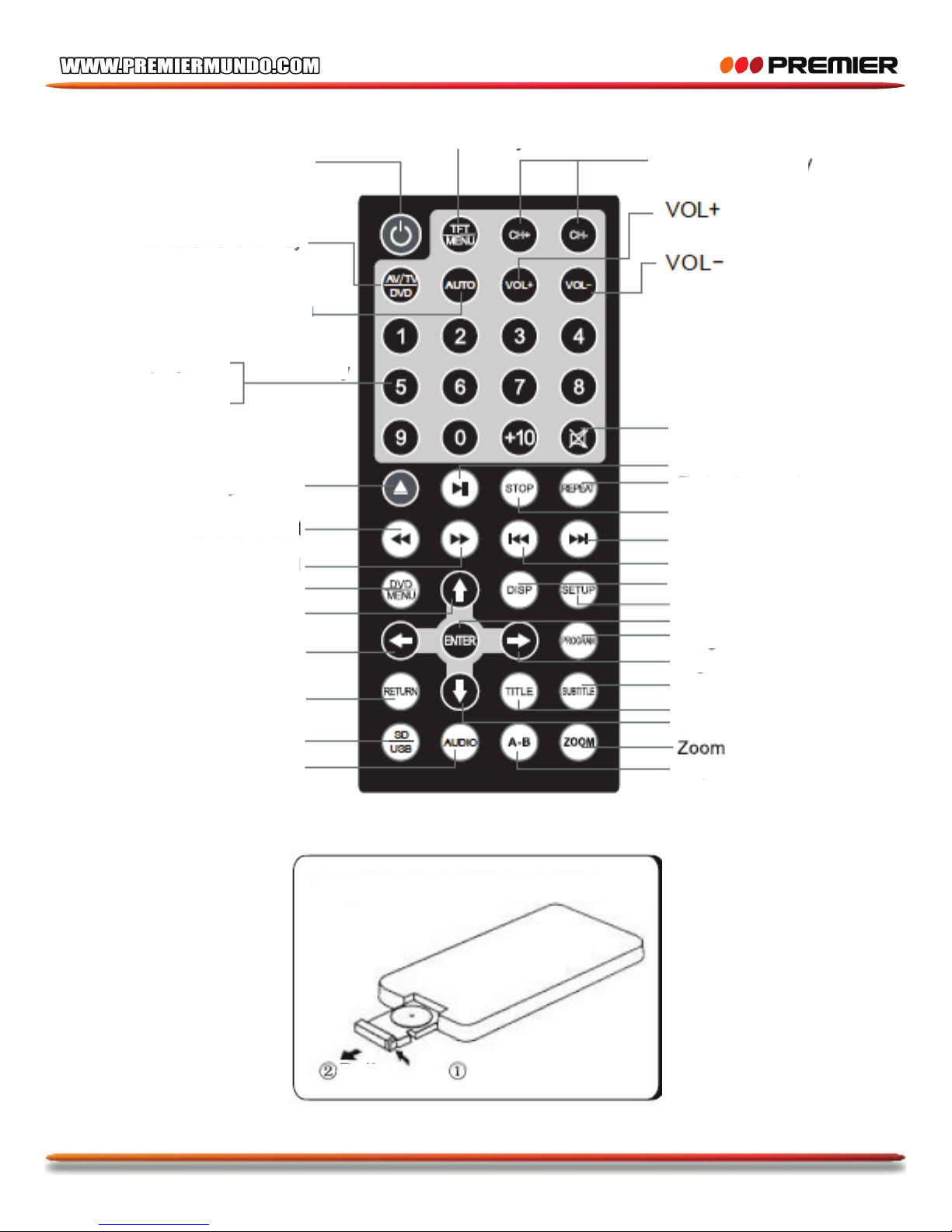

CONTROL REMOTO
INSTALACIÓN DE LA BATERÍA DEL CONTROL REMOTO
Encender / Apagar
Botón Menú TFT
Selector de canal
Silenciar
Reproducir / Pausar
Repetir
Detener
Siguiente
Anterior
Información
Información
Configuración del DVD
Ingresar
Programa
Derecha
Subtitulo
Titulo
Abajo
Repetición A-B
Botones
numéricos
Cambiar a TV/AV/DVD
Búsqueda automática de canal
Listar rep. Del disco
Seleccionar canal
Expulsar disco
Retroceder rápidamente
Adelantar rápidamente
MENÚ DVD
Arriba
Izquierda
Regresar
Cambiar a DVD/USB/SD
Audio derecha/Izquierda
Cambiar canal de audio
Uso de la batería de botón (CR2025)
Halar
Presionar

Pagina 8
Advertencia:
•Apunte el control remoto hacia la ventana receptora de la unidad.
•No presione, golpee y desarme el control remoto.
•Presione las teclas del control remoto con al menos 2 segundos de pausa.
•La vida útil de las baterías puede ser de 1 año. Use siempre baterías nuevas cuando reemplace las
usadas.
•Retire las baterías cuando no use el control remoto por periodos de tiempo prolongados.
MÉTODO DE OPERACIÓN DE LOS DISCOS
1. Colocar el disco horizontalmente
2. Superficie de datos del disco de DVD
3. Parte posterior del disco de DVD
MÉTODO DE OPERACIÓN DEL SISTEMA DEL DVD
REPRODUCIR UN DISCO (DVD/VCD/CD)
1. Encienda la unidad e inserte un disco de DVD en el compartimiento de la unidad (Use como
referencia la imagen anterior)
2. Asegúrese que la etiqueta impresa del disco esta hacia arriba.
3. Para detener la reproducción, presione el botón Detener (STOP).
REPRODUCCIÓN DE ARCHIVOS MP3
1. Encienda la unidad e inserte un disco de DVD en el compartimiento de la unidad (Use como
referencia la imagen anterior)
2. Asegúrese que la etiqueta impresa del disco esta hacia arriba.
3. Para detener la reproducción, presione el botón Detener (STOP).

Pagina 9
4. Para detener temporalmente la reproducción, presione el botón Reproducir / Pausar (PLAY/PAUSE).
Para reanudar la reproducción presione el botón Reproducir / Pausar nuevamente.
5. Para reproducir una pista, puede seleccionar la pista con los botones de navegación ó ingresar el
numero de pista directamente presionando los botones numéricos.
MENÚ DEL DISCO
1. Puede seleccionar el siguiente menú cuando este grabando un disco
2. Para mostrar el menú de grabación en un disco de DVD/VCD 2.0 presione el botón MENÚ de DVD
(DVD MENU). El menú aparecerá en pantalla (Selección de escena, características especiales, etc).
3. CD, VCD1.1 no tiene la función de menú de disco.
4. Presione las flechas de dirección para seleccionar el ítem que desea, y presione el botón Ingresar
(ENTER) para confirmar.

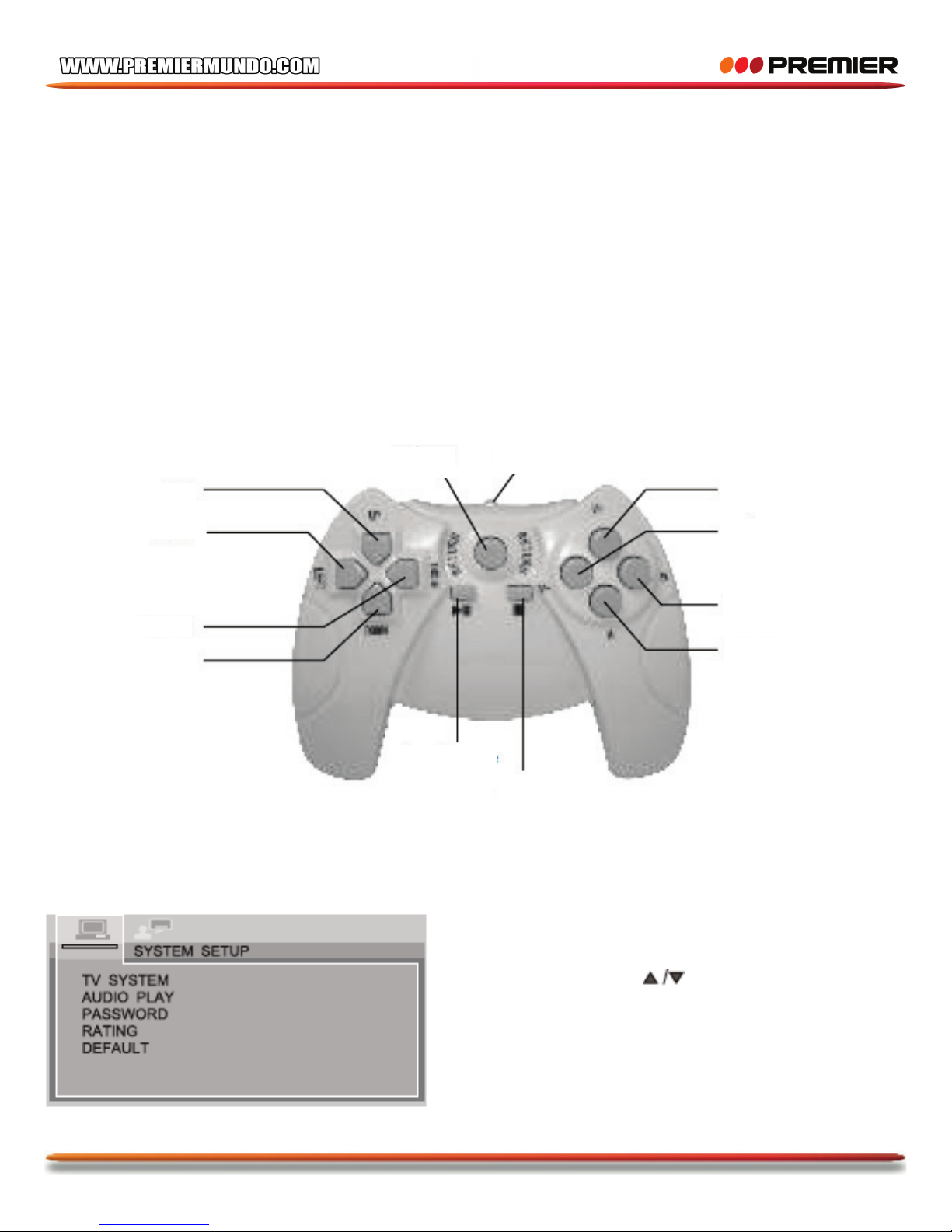

CONTROL DE JUEGOS
La función de juegos funciona en modo de TV/AV/DVD/USB/SD.
MENÚ DE CONFIGURACIÓN
Puede fácilmente modificar la información de configuración en el menú de configuración.
Configuración del sistema
Regresar
Indicador
Volumen +
Volumen -
Confirmar
Confirmar
Detener
Reproducir /
pausar
Abajo
Derecha
Izquierda
Arriba
1. Presione el botón de configuración,
luego presione “
” para seleccionar el
ítem “SISTEMA”

Pagina 10
Sistema de TV
Configuración de Reproducción Automática
Configuración De La Contraseña De Bloqueo Parental
Clasificación
2. Para Configurar el sistema de TV, Hay
3 opciones: PAL, NTSC, AUTO
3. Para configurar el modo de
reproducción automática del disco
4. Contraseña: 0000
Puede
ingresar una nueva contraseña de
4 dígitos para re-
configurar la contraseña
de bloqueo parental.
5. De acuerdo al grado de bloqueo
parental.
Normalmente, el grado es ajustado como
“0 BLOQUEAR TODO”

Pagina 11
Configuración Predeterminada

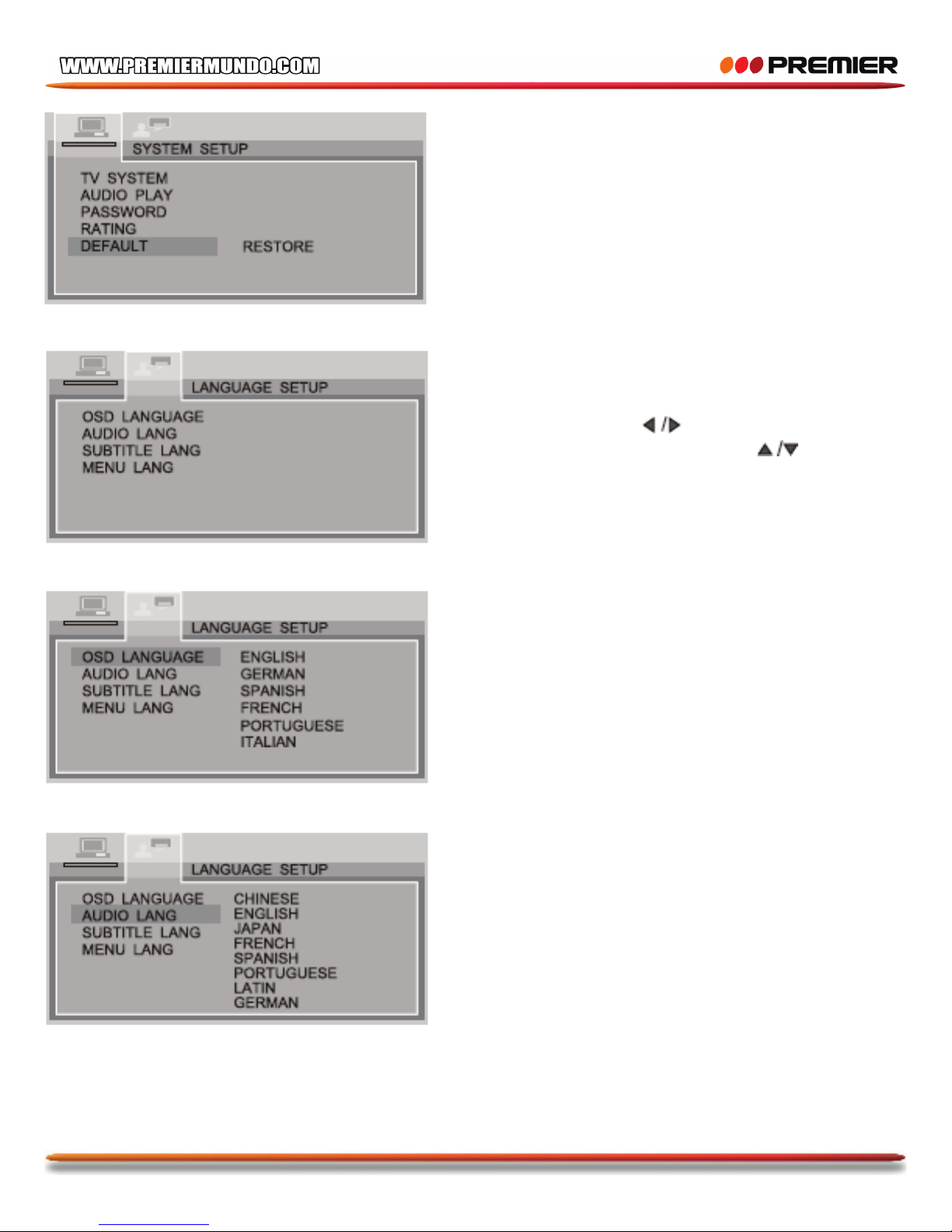

Configuración de Idioma
Configuración de Idioma OSD
Configuración de Idioma de Audio
6. Reinicia todos los menús a la
configuración inicial de fabrica
7. Presione el botón de configuración,
luego presione
para seleccionar el
ítem “IDIOMA”. Presione
para
seleccionar el menú de idioma
8. Para configurar el idioma OSD
9. Para configurar el idioma de Audio

Pagina 12

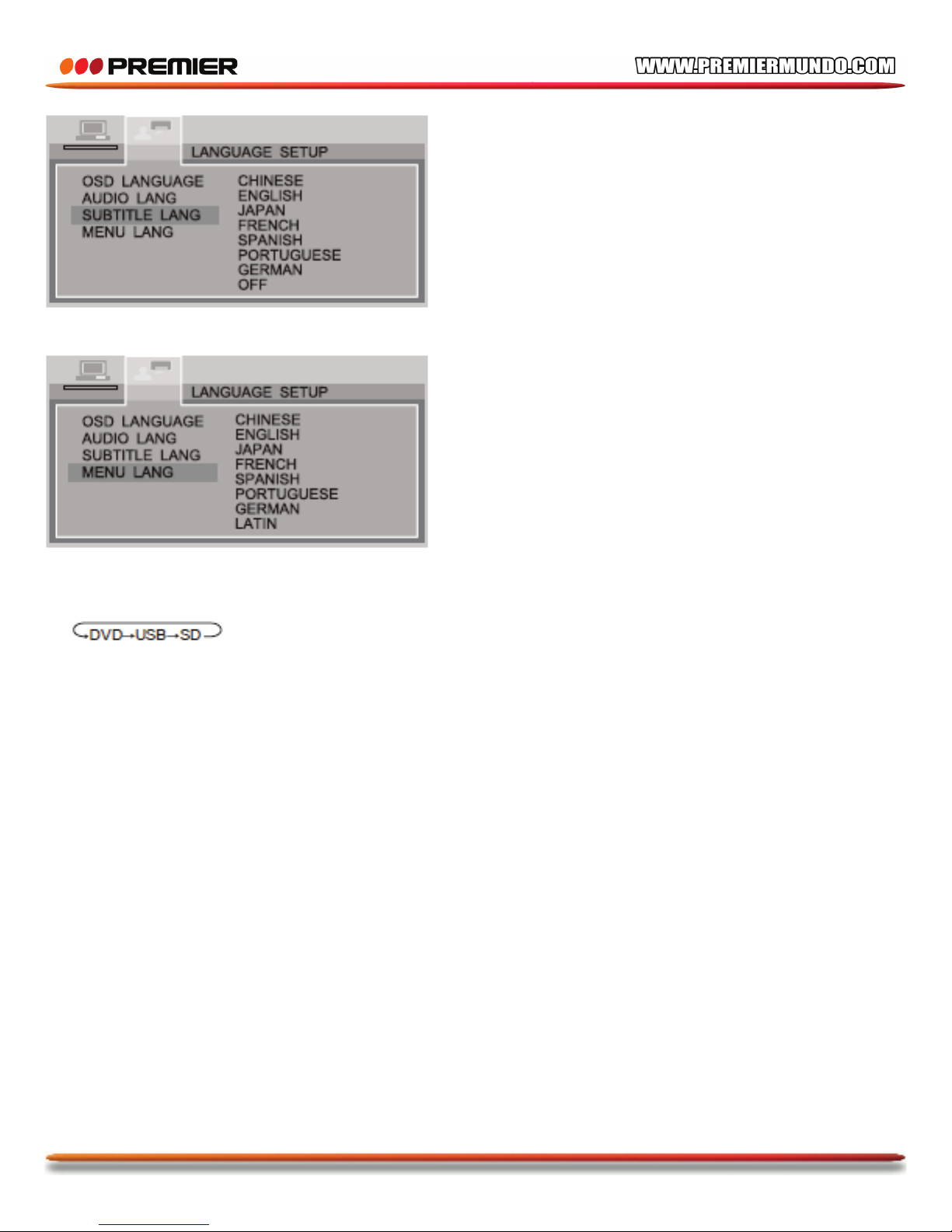

Configuración de Idioma de Subtítulos
Configuración de Idioma de Menú
DESCRIPCIÓN DE LA FUNCIÓN USB/SD
1. En modo de DVD, presione el botón USB/SD en el control remoto para cambiar los modos
. Si el DVD esta siendo reproducido, presione el botón Detener antes de cambiar
el modo.
2. Cuando la unidad este reproduciendo USB/SD, presione primero el botón Detener y luego presione
el botón USB/SD de nuevo para iniciar la reproducción de DVD.
3. La capacidad de memoria máxima para dispositivos USB/SD es de 32GB.
10. Para configurar el idioma de Subtítulos
11. Para configurar el idioma de Menú

Pagina 13
FUNCIÓN DEL MENÚ
Presione el botón MENÚ en la unidad ó el botón TFT/MENÚ en el control remoto e ingrese al menú
principal. El menú principal incluye los siguientes cinco pasos:
1. IMAGEN
2. VOLUMEN
3. OPCIÓN
4. SISTEMA
5. RELOJ
A continuación encontrara la configuración detallada de cada ítem:
1. IMAGEN
Presione los botones de dirección ó CH+/CH- en la unidad para elegir el submenú, y aparecerá en
pantalla el siguiente menú:
•Imagen
•Contraste
•Color
•Restablecer
2. VOLUMEN
Presione los botones de dirección ó CH+/CH- en la unidad para elegir el submenú, y aparecerá en
pantalla el siguiente menú:
•Volumen
•IR
•FM
3. OPCIÓN
Presione los botones de dirección ó CH+/CH- en la unidad para elegir el submenú, y aparecerá en
pantalla el siguiente menú:
•Inglés
•Zoom

Pagina 14
4. SISTEMA
Presione los botones de dirección ó CH+/CH- en la unidad para elegir el submenú, y aparecerá en
pantalla el siguiente menú:
•S-Color
5. RELOJ
•Temporizador
•Hora
•Hora de apagado
•Hora de encendido

Pagina 15
SOLUCIÓN DE PROBLEMAS
Problemas
Posible causa y solución
No hay sonido e imagen
El adaptador AC o el adaptador del vehículo no esta conectado
correctamente.
Esta usando una fuente de poder no autorizada por el fabricante.
El interruptor de potencia esta en posición de apagado.
No hay imagen
La selección del canal no se ha realizado adecuadamente
Reconfigure los canales de transmisión
No hay sonido
El volumen esta desactivado
La configuración del audio se realizo de manera incorrecta
La señal es demasiado débil.
Recepción débil
La antena no esta ajustada de manera adecuada
El canal no esta sintonizado correctamente.
Imagen oscura
El brillo y el contraste no están ajustados correctamente
La temperatura del medio ambiente es demasiado fría
Imagen inestable
La antena no esta ajustada adecuadamente
La señal del TV es demasiado débil
“Copos de nieve” en la
pantalla
El Tv puede estar recibiendo interferencia electrónica o electromagnética del
los cables de alto voltaje o luces de neón.
Problemas con los
Colores
El color no esta ajustado adecuadamente
La señal esta demasiado débil
No hay fuente de poder o
voz
Revise los conectores de línea, ya que pueden estar mal conectados.
El fusible se rompió: reemplácelo por uno con las mismas características
El CD ya se inserto en el
compartimiento pero no
hay sonido
Presione el CD para insertarlo en la posición correcta, asegurándose que el
lado con etiqueta impresa esta hacia arriba.
El disco esta sucio o dañado; límpielo ó de ser necesario reemplácelo por
uno nuevo.
Debido a la vibración
aparece un fenómeno de
salto de sonido
La unidad se instalo de manera inestable (Use partes de engranaje para
instalar la unidad firmemente).
El disco esta sucio o dañado; límpielo ó de ser necesario reemplácelo por
uno nuevo.
No hay vibración, pero
sigue apareciendo el
fenómeno de salto de
sonido
El disco esta sucio o dañado; límpielo ó de ser necesario reemplácelo por
uno nuevo.

AE-1108
DEAR CUSTOMER
In order to achieve the best performance of your product, please read this instruction
manual carefully before using, and keep it for future reference.
If you need extra support, please write to [e-mail]
INSTRUCTION MANUAL
SCR-4350TVDH
ROOF MOUNT DVD

WWW.PREMIERMUNDO.COM

WWW.PREMIERMUNDO.COM

How To Setup Menu
Playing a disc(DVD/VCD/CD)
Playing a MP3 file
Disc Menu
playing game
8
8
WWW.PREMIERMUNDO.COMWWW.PREMIERMUNDO.COM
P-15
