Prescolite LITEFRAME LF4EM User manual

IMPORTANT SAFETY INFORMATION. READ AND FOLLOW ALL SAFETY INSTRUCTIONS. Follow label information
and instructions concerning Wet or Damp Locations, installation near combustible materials, insulation, building materials,
and proper lamping. Do not install i
n areas subject to combustible vapors or gases. Before wiring to power supply and
during servicing or relamping, turn off power at fuse or circuit breaker.
All servicing or relamping must be performed by
qualified service personnel. Product must be grounde
d to avoid potential electric shock or other potential hazard.
Product must be mounted in locations and at heights and in a manner consistent with its intended use, and in
compliance with the National Electrical Code and local codes. The use of accessory e
quipment not recommended by
the manufacturer or installed contrary to instructions may cause an unsafe condition. Do not block light emanating from
product in whole or part, as this may cause an unsafe condition. Do not allow items such as drapes, curtains
, screens or
the like to come into contact with the product or to block light from the product, as thi
s may cause an unsafe condition.
Part No...........................................93034338
Page 1 of 2
With representatives offices in principal cities throughout North America.
Copyright , revision, All Rights Reserved - Printed in U.S.A.
701 Millennium Blvd • Greenville, SC 29607
2018 10/25/18
www.prescolite.com •
Prescolite Toll Free Technical Support
1.888.PRS.4TEC
•
Hours: 8am - 5pm ET
Instruction
Sheet
INSTALLATION INSTRUCTIONS
LITEFRAME
®
LF4EM, 4LFEM, LF6EM, 6LFEM, LF8EM & 8LFEM
CAUTION: DO NOT ATTEMPT TO MODIFY OR REWIRE FACTORY-INSTALLED WIRING ON THE FIXTURE. SAFETY AND
PROPER OPERATION OF THE FIXTURE DEPEND ON THE INTEGRITY OF THE WIRING.
THE PRODUCT MUST BE INSTALLED BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE
PRODUCT AND THE HAZARDS INVOLVED, IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE.
KEEP THESE INSTALLATION INSTRUCTIONS

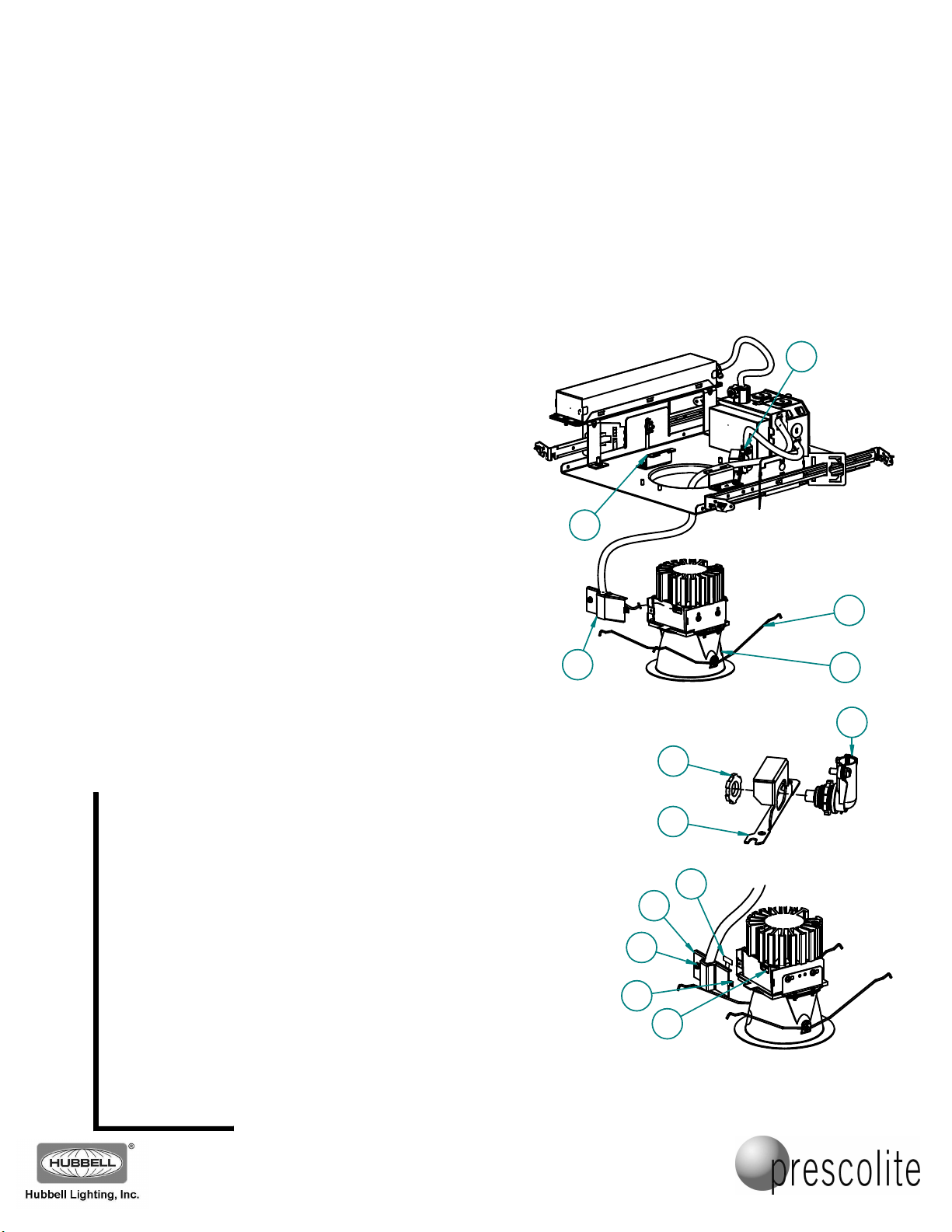

FIGURE 3
MODULE CONNECTOR
DETAIL
FIGURE 1
EM REFLECTOR ASSY
MOUNTING DETAIL
1. Install the fixture in the ceiling using the hanger bars (supplied),
or mounting channel or bars (by others) placed in the adjustable
mounting brackets. Mount the fixture in the ceiling so that the
weight of the fixture is supported by the hanger bars, mounting
channel, bar, and/or hanger wires secured to the building
structure.
2. Adjust the fixture so the bottom of the plaster flange opening is
flush with the finished ceiling line and in alignment with adjacent
fixtures. Secure mounting brackets by tightening wing nuts on
either side of the fixture.
3. Determine where the supply wiring conduit will enter the J-Box
and attach it in conformance with the National Electric Code and
local code.
4. Remove J-Box cover plate. Remove appropriate knockout and
assemble the appropriate connector for the supply wire used.
Connect ground wires to green ground leads. Connect white
(common) to white (leads). Connect power supply (line) to black
lead(s) as per the Battery Backup Installation Instructions
included with the fixture. Reinstall J-Box cover.
WARNING: DO NOT pinch wires between J-
Box/ballast cover
and J-Box. Consult a qualified electrician for all other
options that require other wiring configurations.
5. Pull electrical cover (1) down through opening in fixture.
(SEE FIG.1).
6. Squeeze two torsion springs (2) together
and insert ends into two
brackets (3). Make sure hole in the reflector (4) lines up with the
placement of the EM switch (5). Loosen the nut (6) to adjust the
position of EM Switch (5) in the bracket (7) to line up with
reflector cutout (4) if required.(SEE FIG. 2)
7. Insert connector (8) into module (9) and snap electrical cover (10
)
onto module assembly. (SEE FIG 3)
8. Insert tab (11) into bracket. Align screw (12) with hole and
tighten. (SEE FIG. 3)
9. Push trim assembly up towards ceiling until springs draw trim
firmly against ceiling.
1
2
3
5
4
8
9
10
11
12
FIGURE 2
EM SWITCH MOUNTING
DETAIL
5
6
7
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK, MAKE CERTAIN THAT THE POWER
SUPPLY IS OFF BEFORE INSTALLING OR SERVICING THIS FIXTURE!

93034338
Page 2 of 2
Avec des services de représentants dans les villes importantes de l'Amérique du Nord.
Droit d'auteur , révision, Tous Droits Réservés - Imprimé aux États-Unis.
701 Millennium Blvd • Greenville, SC 29607
2018 10/25/18
Nº de la pièce.................................
Feuille
d'instruction
www.prescolite.com •
Assistance technique de Prescolite au numéro sans frais
1.888.PRS.4TEC
•
Heures: 8 h 00 à 17 h 00 HNE
IMPORTANTES INFORMATIONS SUR LA SÉCURITÉ. LISEZ ET RESPECTEZ TOUTES LES CONSIGNES DE
SÉCURITÉ. Lisez les informations et suivez les consignes sur l'étiquette relativement aux emplacements mouillés ou
humides, à l'installation à proximité de matériaux combu
stibles, à l'isolation, aux matériaux de construction et aux
ampoules appropriées. Ne pas installer dans des endroits où il y a possibilité de vapeurs ou de gaz combustibles. Avant
de relier l'appareil à l'alimentation électrique et pendant son entretien o
u le remplacement des ampoules, coupez le
courant au niveau du fusible ou du disjoncteur.
Tous les travaux d'entretien et le remplacement d'ampoules doivent
être effectués par un personnel d'entretien qualifié. Le produit doit être mis à la terre afin d'év
iter les risques
d'électrocution ou autres dangers potentiels. Le produit doit être installé dans des endroits et à des hauteurs,
ainsi que par des moyens compatibles avec l'usage prévu et ce, en conformité au Code national de l'électricité et
aux codes locaux.
L'utilisation d'appareils accessoires non recommandés par le fabricant ou installés contrairement aux
instructions peut créer des conditions dangereuses. Ne bloquez pas la lumière émise par le produit, complètement ou
partiellement, car cela peut c
réer des conditions dangereuses. Ne laissez pas des articles tels que des draps, des rideaux
ou autres objets semblables entrer en contact avec le produit ou bloquer la lumière émise par celui-ci, car cela peut c
réer
des conditions dangereuses.
1. Installez le luminaire au plafond en vous servant des barres de suspension
(comprises), du rail ou des barres de montage (non compris) placés dans les
supports de montage ajustables. Installez le luminaire au plafond de sorte à
ce que le poids du
luminaire soit supporté par les barres de suspension, le rail
de montage, la barre de montage ou par les fils de suspension fixes à la
structure du bâtiment.
2. Ajustez le luminaire de manière à mettre au meme niveau la partie inférieure
de l'orifice de la bride en plâtre et la ligne de finition du plafond. Assurez-vous
également d'aligner le luminaire avec les autres luminaires adjacents. Fixez
les supports de montage en serrant les écrous à oreilles de chaque côté du
luminaire.
3. Déterminez l'endroit où le câblage d'alimentation doit entrer dans la boîte de
raccordement et raccordez-le selon les exigences du Code national de
l'électricité et au code local.
4. Retirez le couvercle de la boîte de raccordement. Enlevez les alvéoles
défonçables appropriées et assemblez le connecteur qui convient au fil
d'alimentation utilisé. Raccordez les fils de mise à la terre aux fils de mise à la
terre verts. Raccordez les blancs (communs) aux blancs (fils). Raccordez
l'alimentation électrique (ligne) au(x) fil(s) noir(s) conformément aux
instructions d’installation de la pile de secours fournies avec le luminaire.
Remettez en place le couvercle de la boîte de raccordement.
AVERTISSEMENT : Faites attention de NE PAS pincer les fils entre le
couvercle de la boîte de raccordement ou du ballast et la boîte de
raccordement. Consultez un électricien qualifié pour toutes les autres
possibilités nécessitant des configurations de câblage différentes.
5.
Tirez le couvercle électrique (1) vers le bas au travers de l'orifice du luminaire.
(REPORTEZ VOUS À LA FIG. 1)
6. Serrer les deux ressorts de torsion (2) l’un vers l’autre et enfiler les extrémités
dans deux supports (3). S’assurer que le trou dans le réflecteur (4) s’aligne
avec l’emplacement de l’interrupteur EM (5). Desserrer l’écrou (6) pour
ajuster la position de l’interrupteur EM (5) dans le support (7) pour l’aligner
au besoin avec la découpe du réflecteur (4). (REPORTEZ VOUS À LA FIG. 2)
7. Insérez le connecteur (8) dans le module (9) et e
nclenchez le capot électrique
(10) dans le module. (REPORTEZ VOUS À LA FIG. 3)
8. Insérez la languette (11) dans le support. Alignez la vis (12) avec le trou, puis
serrez. (REPORTEZ-VOUS À LA FIG. 3)
9.
Poussez l'assemblage de garniture vers le haut et contre le plafond jusqu'à ce
que les resorts puissant le retenir fermement appuyé contre le plafond.
FIGURE 3
MODULE CONNECTOR
DETAIL
8
9
10
11
12
FIGURE 2
EM SWITCH MOUNTING
DETAIL
5
6
7
MISE EN GARDE : N'ESSAYEZ PAS DE MODIFIER OU DE RECÂBLER LE CIRCUIT ÉLECTRIQUE
DU LUMINAIRE INSTALLÉ EN USINE. LA SÉCURITÉ ET LE BON FONCTIONNEMENT DU
LUMINAIRE DÉPENDENT DE L'INTÉGRITÉ DU CÂBLAGE.
LE PRODUIT DOIT ÊTRE INSTALLÉ PAR UNE PERSONNE FAMILIÈRE DU CONSTRUCTION ET
FONCTIONNEMENT DU PRODUIT ET DES DANGERS IMPLIQUÉ SELON LE CODE
D'INSTALLATION APPLICABLE.
CONSERVEZ CES INSTRUCTIONS D’INSTALLATION
CONSIGNES D'INSTALLATION
LITEFRAME
®
LF4EM, 4LFEM, LF6EM, 6LFEM, LF8EM & 8LFEM
MISE EN GARDE
: POUR RÉDUIRE LE RISQUE DE DÉ
CHARGE ÉLECTRIQUE, ASSUREZ
-
VOUS
QUE
L'ALIMENTATION EST COUPÉE AVANT D'INSTALLER OU D'ENTRETIEN CET APPAREIL!
FIGURE 1
EM REFLECTOR ASSY
MOUNTING DETAIL
1
2
3
5
4
