Prilux Egea XL PLAY User manual

1/6
[GRÁFICOS: Unidades en mm/ GRAPHICS: Units in mm/GRAPHIQUES: Unités en mm/GRÁFICOS: Unidades em mm]
marzo 2021

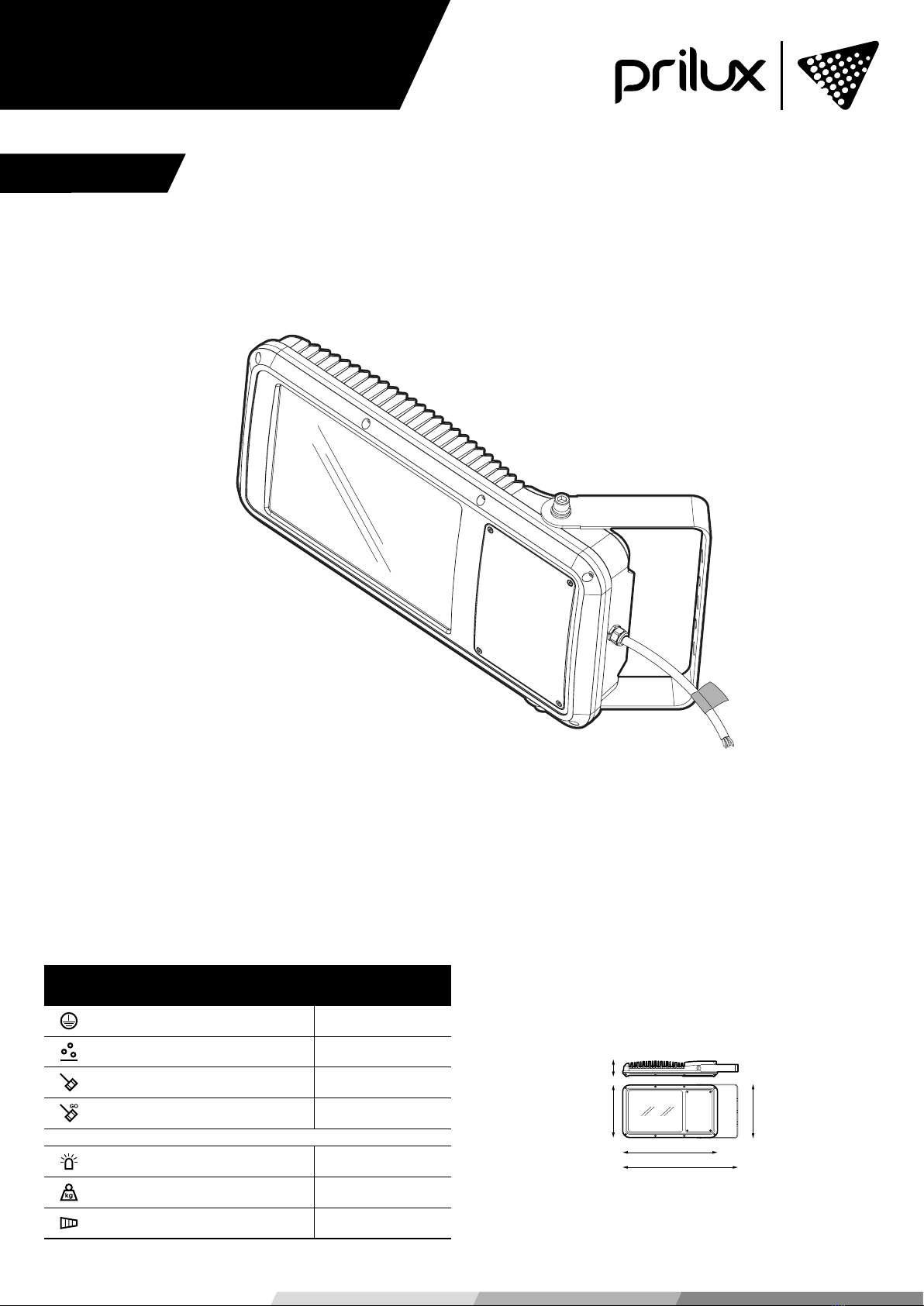

Egea XL
PLAY
Especicaciones/ Specications
Aislamiento eléctrico/
Electrical isolation
CI
Índice de estanqueidad/
Sealing rating IP66
Protección contra impactos/
Impact resistance IK09
Protección contra impactos G.O/
Impact resistance G.O
IK10
Nº LED/
LED Number 64 LED
Peso/
Weight 12,1Kg
Máx. sup. proyectada al aire/
Maximum surface wind exposed
0,182 m2
630
555
105280
290
Manual instrucciones
Instruction manual

2/6
PRECAUCIONES:
• Mantenga el producto fuera del alcance de los niños.
• No sumerja este producto en agua ni lo manipule con las manos mojadas.
• No golpee el producto.
• No instale el producto donde haya fuentes de calor o concentraciones
de humedad.
• No manipule el producto mientras se encuentre en funcionamiento y
déjelo enfriar antes de tocarlo con las manos.
• Mantenga una distancia mínima de 1m con la supercie u objeto a
iluminar.
• El producto no debe ser cubierto por material aislante térmico en ningún
caso.
• Si el producto se encuentra dañado sustitúyalo inmediatamente por uno
nuevo.
• Desconecte la corriente antes de instalar el producto.
• Este producto contiene componentes sensibles a la electricidad estática y
una descarga sobre ella podría destruir o dañar sus componentes.
• Antes de proceder a cualquier manipulación o mantenimiento hay que
asegurarse de que el aparato esté completamente desconectado del
suministro eléctrico.
• La reposición o mantenimiento de cualquier componente deberá hacerse
con idénticos elementos recomendados y suministrados por el propio
fabricante. De no ser así, cualquier incidencia en una instalación que
no se haya realizado de acuerdo con esta hoja de instrucciones será
responsabilidad del instalador.
• Si el cable exible o cordón de esta luminaria está dañado, debe sustituirse
exclusivamente por el fabricante o su servicio técnico o una persona de
cualicación equivalente con objeto de evitar cualquier riesgo.
• La fuente de luz de esta luminaria debe reemplazarse unicamente por el
fabricante, su servicio técnico o persona cualicada equivalente.
• La luminaria debe colocarse de forma que no se espera una mirada
prolongada a la luminaria a una distancia más cercana a 4,67m.
AVISO
ANTES DE COMENZAR LA INSTALACIÓN DE ÉSTE PRODUCTO,
POR FAVOR, LEA ATENTAMENTE LAS INSTRUCCIONES Y
GUÁRDELAS EN UN SITIO SEGURO.
LA INSTALACIÓN DEBE REALIZARLA PERSONAL
CUALIFICADO.
LA INADECUADA MANIPULACIÓN DE LOS COMPONENTES
O DE LA PROPIA LUMINARIA PODRÍA DAÑAR EL CORRECTO
FUNCIONAMIENTO DE ESTE PRODUCTO, QUEDANDO ANULADA
LA GARANTÍA DEL FABRICANTE.
QUEDA ANULADA LA GARANTÍA DEL FABRICANTE: SI LA
INSTALACIÓN NO SE REALIZA SEGÚN LO INDICADO EN EL REBT
2002.
ES DE OBLIGADO CUMPLIMIENTO LA APLICACIÓN DE ITC BT09-
4 DEL REBT (INSTALACIÓN DE PROTECTORES DE SOBRETENSIONES
EN LÍNEAS Y LUMINARIAS) PARA INSTALACIONES INDUSTRIALES
Y DE ALUMBRADO PÚBLICO. LA GARANTÍA NO CUBRE DAÑOS
PRODUCIDOS POR SOBRETENSIONES EN LUMINARIAS SIN
PROTECTORES DE SOBRETENSIONES.
RESPETAR LAS PRECAUCIONES
DE MANIPULACIÓN DE LOS
COMPONENTES SENSIBLES A
DESCARGAS ELECTROSTÁTICAS
(LED).
WARNING
BEFORE INSTALLING THIS PRODUCT, PLEASE READ THE
INSTRUCTIONS CAREFULLY AND STORE THEM IN A SAFE PLACE.
THE INSTALLATION SHOULD BE CARRIED OUT BY TRAINED STAFF.
INCORRECT HANDLING OF THE PARTS OR THE LIGHT FIXTURE ITSELF
MAY IMPAIR THE PROPER PERFORMANCE OF THIS PRODUCT. IN
THIS CASE, THE MANUFACTURER GUARANTEE SHALL BE DEEMED
VOID.
THE MANUFACTURER GUARANTEE SHALL BE DEEMED VOID: IF THE
INSTALLATION IS NOT PERFORMED IN ACCORDANCE WITH THE
SPANISH LOW VOLTAGE ELECTROTECHNICAL REGULATION 2002
(REBT 2002).
THE APPLICATION OF IBC BT09-4 OF REBT (INSTALLATION OF
LINE AND LIGHT FIXTURE SURGE PROTECTORS) IS ESSENTIAL
FOR INDUSTRIAL AND PUBLIC LIGHTING INSTALLATIONS. THE
GUARANTEE DOES NOT COVER AGAINST DAMAGES CAUSED
BY SURGES IN LIGHT FIXTURES WITHOUT SURGE PROTECTORS
INSTALLED.
ATTENTION!!!
OBSERVE PRECAUTIONS FOR
HANDLING ELECTROSTATIC
SENSITIVE DEVICES.
PRECAUTIONS:
• Keep the product out of the reach of children.
• Do not immerse this product in water or handle it with wet hands.
• Do not hit the product.
• Do not install the product where there are heat sources or moisture
concentrations.
• Do not handle the product while it is in operation and allow it to cool before
touching it with your hands.
• The product must not be covered with thermal insulation material under
any circumstances.
• Maintain a minimum distance of 1m from the surface or object to be
illuminated.
• If the product is damaged, replace it immediately with a new one.
• Disconnect power before installing the product.
• This product contains components sensitive to static electricity and a
discharge to it could destroy or damage its components.
• Before carrying out any work or maintenance, make sure that the device is
completely disconnected from the power supply.
• The replacement or maintenance of any component must be carried
out with the same elements recommended and supplied by the
manufacturer himself. If this is not the case, any incident on an installation
that has not been carried out in accordance with this instruction sheet is
the responsibility of the installer.
• If the exible cable or cord of this luminaire is damaged, it must be replaced
exclusively by the manufacturer or its technical service or a person of
equivalent qualication in order to avoid any risk.
• The light source of this luminaire must be replaced only by the manufacturer,
its technical service or equivalent qualied person.
• The luminaire should be positioned so that a prolonged look at the luminaire
is not expected at a distance closer to 4.67m.

3/6 3/6
* No incluido/ Not included
Vidrio templado 4mm/
4mm tempered glass

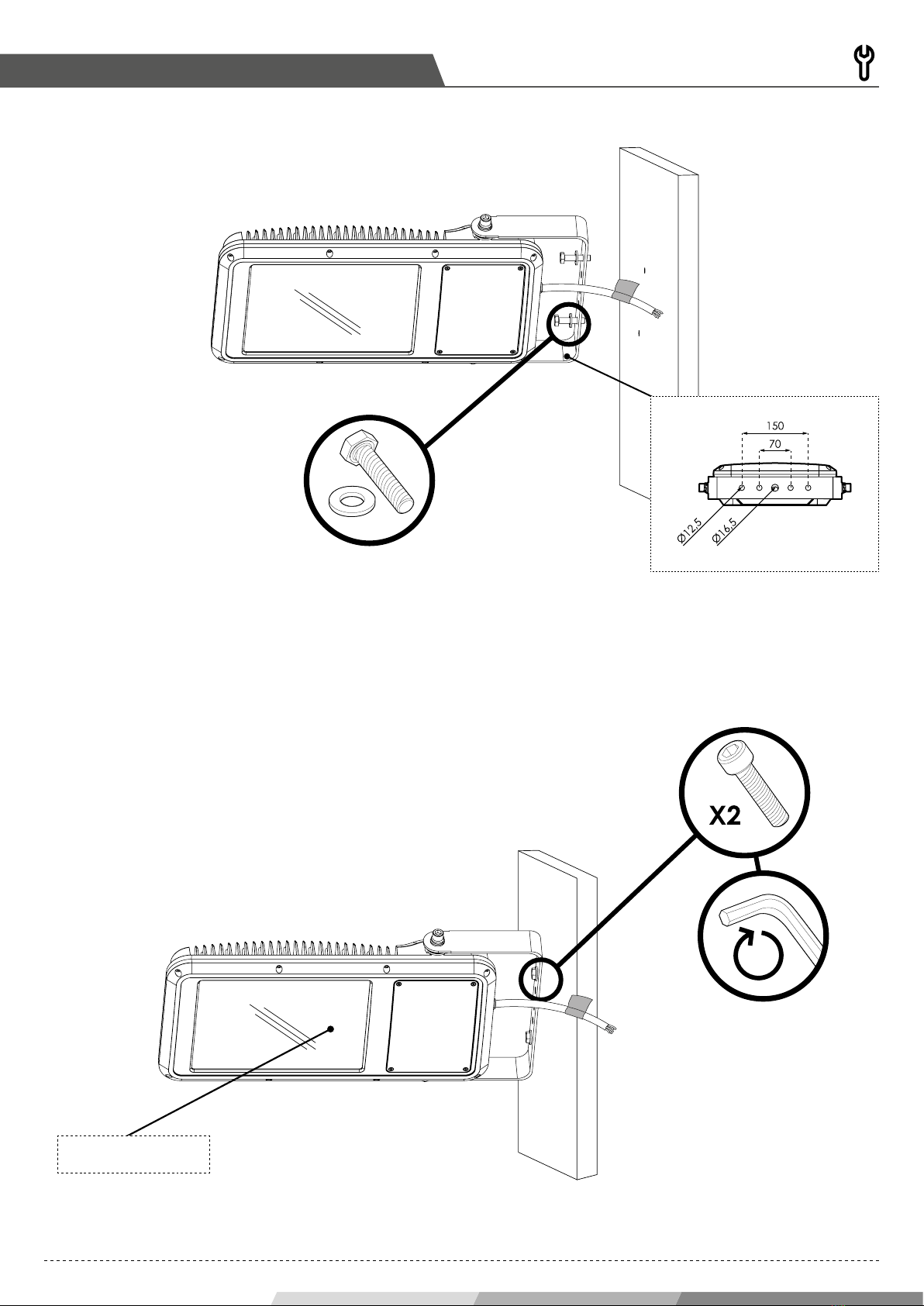

Montaje/Mounting
*

4/6
X2
6Nm máx.
Orientación/ Orientation
-25º-25º
VERTICAL
HORIZONTAL
25º25º
Ver esquema de instalación/
See installation diagram

5/6

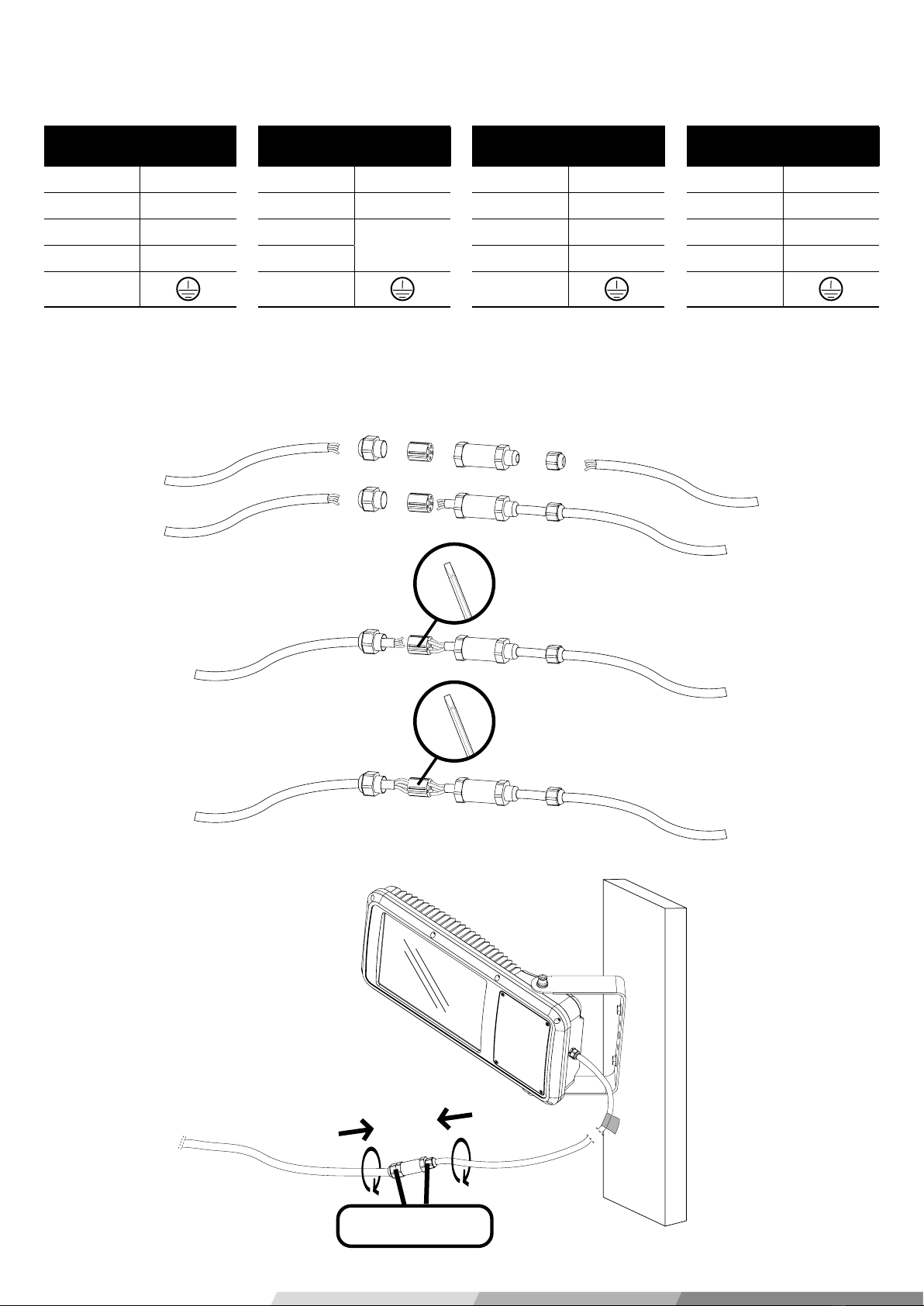

ESQUEMA DE INSTALACIÓN/ INSTALLATION DIAGRAM
DALI
AZUL/BLUE N
MARRÓN/BROWN L
NEGRO/BLACK
DA
GRIS/GRAY
VERDE/AMARILLO
GREEN/YELLOW
SALIDA FIJA/
FIXED OUTPUT
AZUL/BLUE N
MARRÓN/BROWN L
NEGRO/BLACK -
GRIS/GRAY -
VERDE/AMARILLO
GREEN/YELLOW
1-10V
AZUL/BLUE N
MARRÓN/BROWN L
NEGRO/BLACK 1-10V-
GRIS/GRAY 1-10V+
VERDE/AMARILLO
GREEN/YELLOW
D.N. LINEA DE MANDO/
D.N. COMMAND LINE
AZUL/BLUE N
MARRÓN/BROWN L
NEGRO/BLACK Lc
GRIS/GRAY Nc
VERDE/AMARILLO
GREEN/YELLOW
CONEXIÓN ELÉCTRICA/ ELECTRIC CONNECTION
2,5Nm máx.

www.grupoprilux.com
