pro user DIAMANT User manual

DIAMANT
Artikelnr. 91739

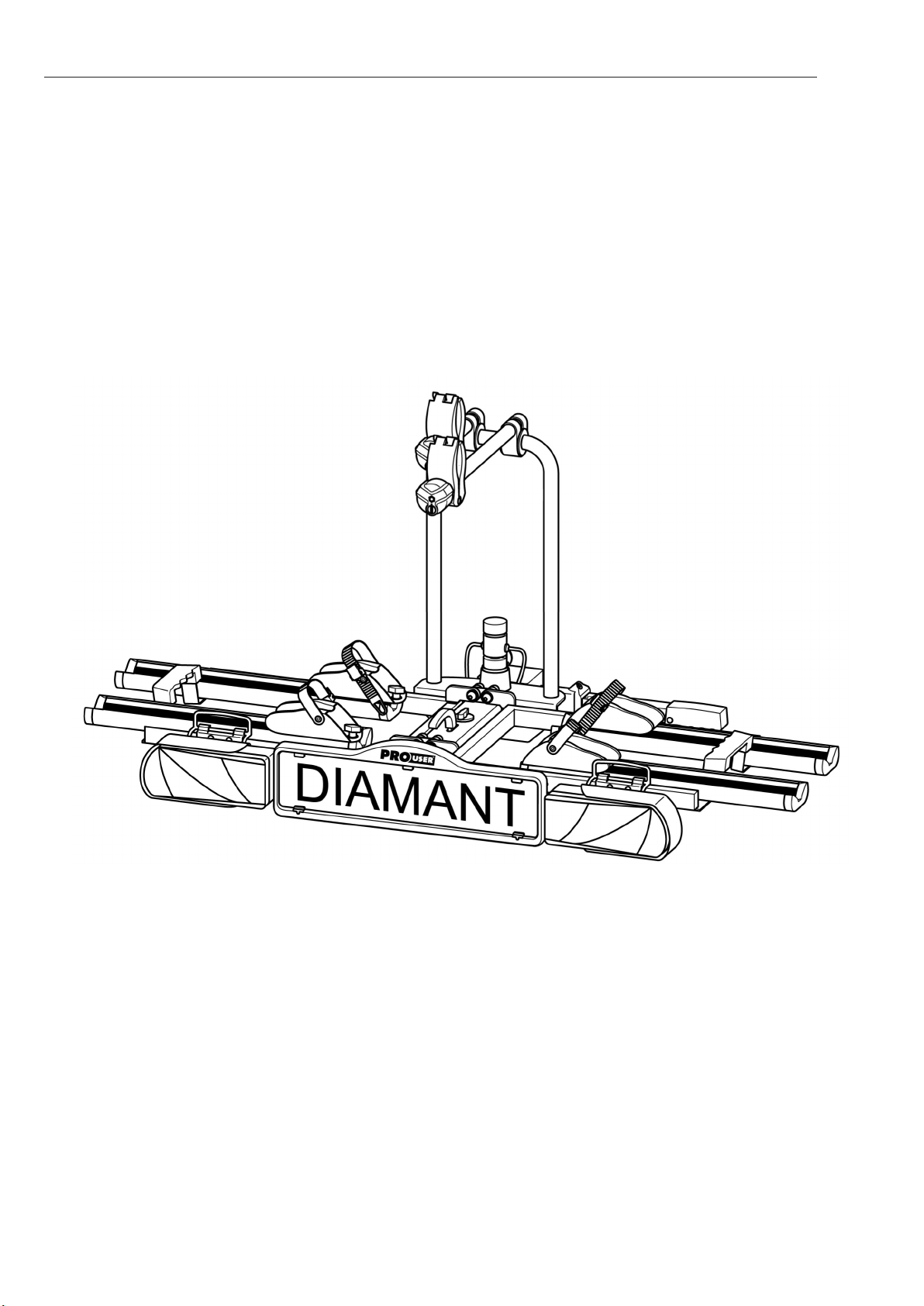

Fietsendrager DIAMANT
Fahrradträger DIAMANT
Porte-vélo DIAMANT
Bicycle carrier DIAMANT
Gebruiksaanwijzing.........................2
Bedienungsanleitung....................19
Manuel de l'opérateur................... 37
Operating instructions..................55

2
Inhoudsopgave
Inhoudsopgave
Informatie over deze gebruiksaanwijzing.........................................................................................................................3
Voorwoord.............................................................................................................................................................................3
Verantwoordelijkheden hoe om te gaan met deze gebruiksaanwijzing................................................................................ 3
Doelgericht en juist gebruik.................................................................................................................................................. 3
Veiligheidsvoorschrift – Toelichting op de categorieën................................................................................................. 3
Geleverde onderdelen........................................................................................................................................................4
Technische specificaties....................................................................................................................................................4
Vereisten trekhaak..............................................................................................................................................................4
Veiligheidsadviezen............................................................................................................................................................4
Voor het in gebruik nemen van de fietsendrager............................................................................................................ 6

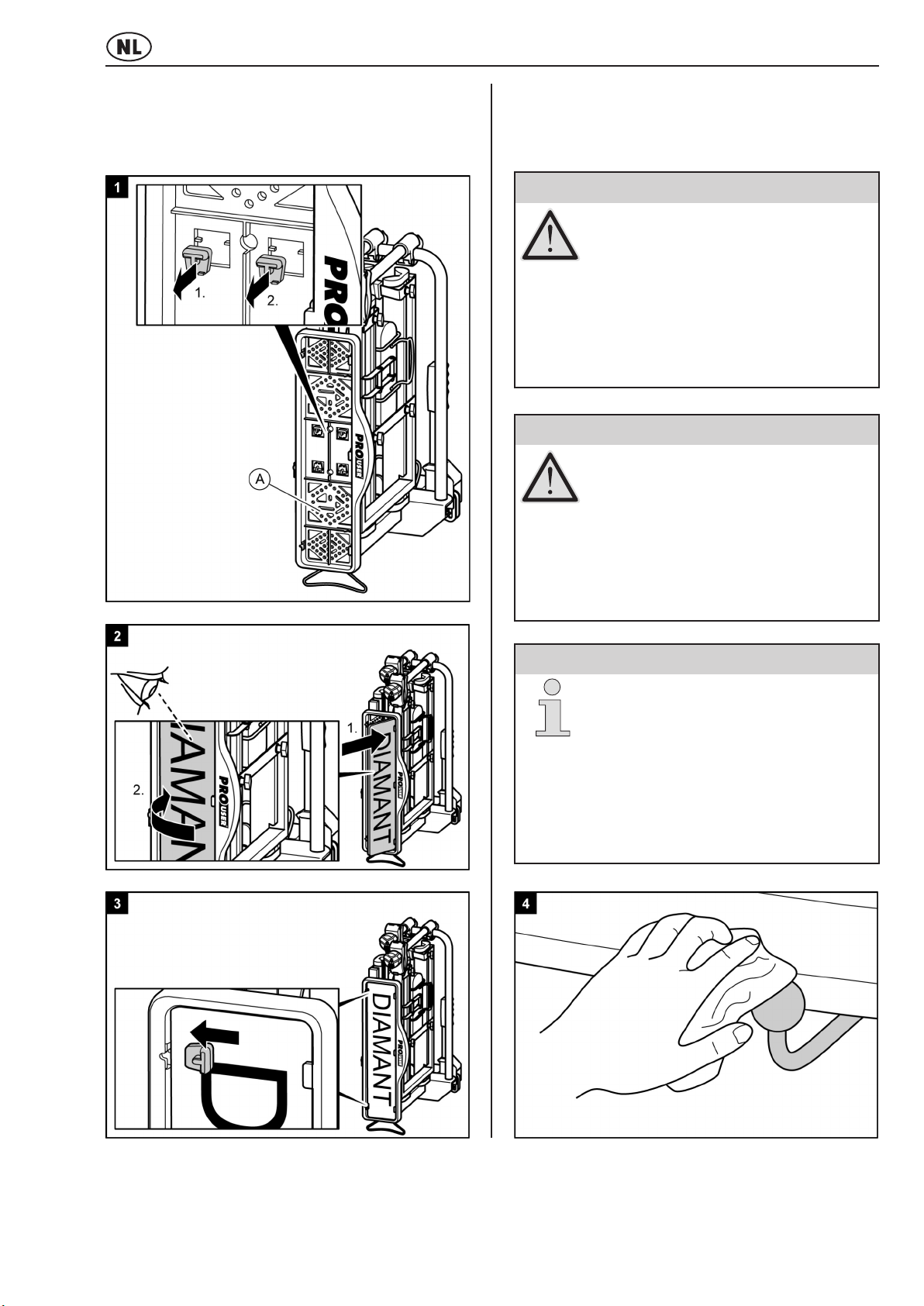

Montage van de kentekenplaat op de fietsendrager.............................................................................................................6
Montage en gebruik............................................................................................................................................................6
Montage van de fietsendrager op de trekhaak..................................................................................................................... 6
Fietsen op de fietsendrager plaatsen................................................................................................................................. 10
Fietsendrager kantelen, toegang tot de bagageruimte.......................................................................................................13
Demontage van de fietsendrager....................................................................................................................................... 14
Dragen van de fietsdrager zonder transporttas.................................................................................................................. 14

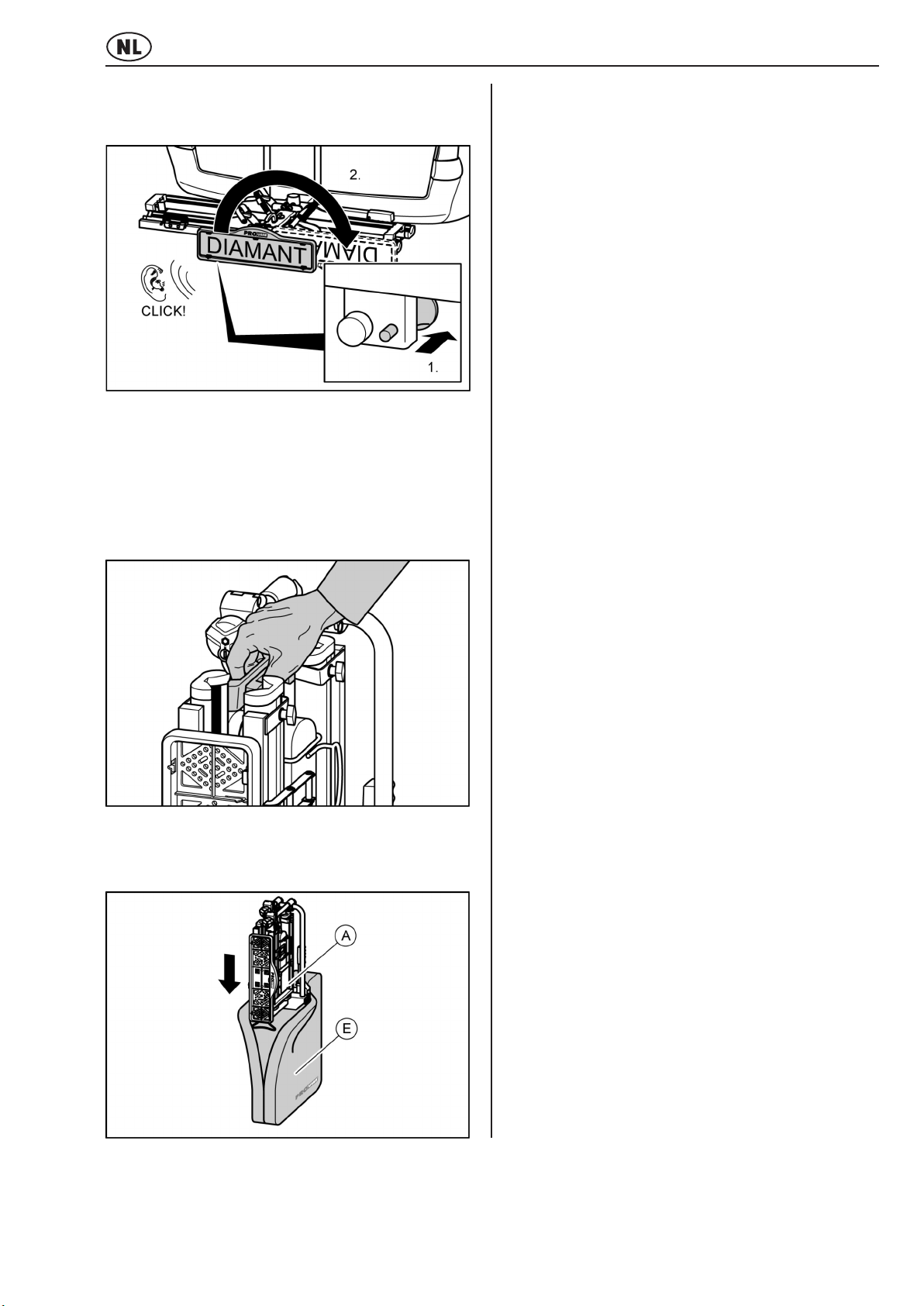

Opbergen van de fietsdrager in de transporttas................................................................................................................. 14
Reiniging........................................................................................................................................................................... 14
Onderhoud........................................................................................................................................................................ 15
Afstellen van de snelkoppeling........................................................................................................................................... 15
Afvalverwijdering..............................................................................................................................................................15
Contact.............................................................................................................................................................................. 15
Bijlage – 7/13 polige stekker............................................................................................................................................16

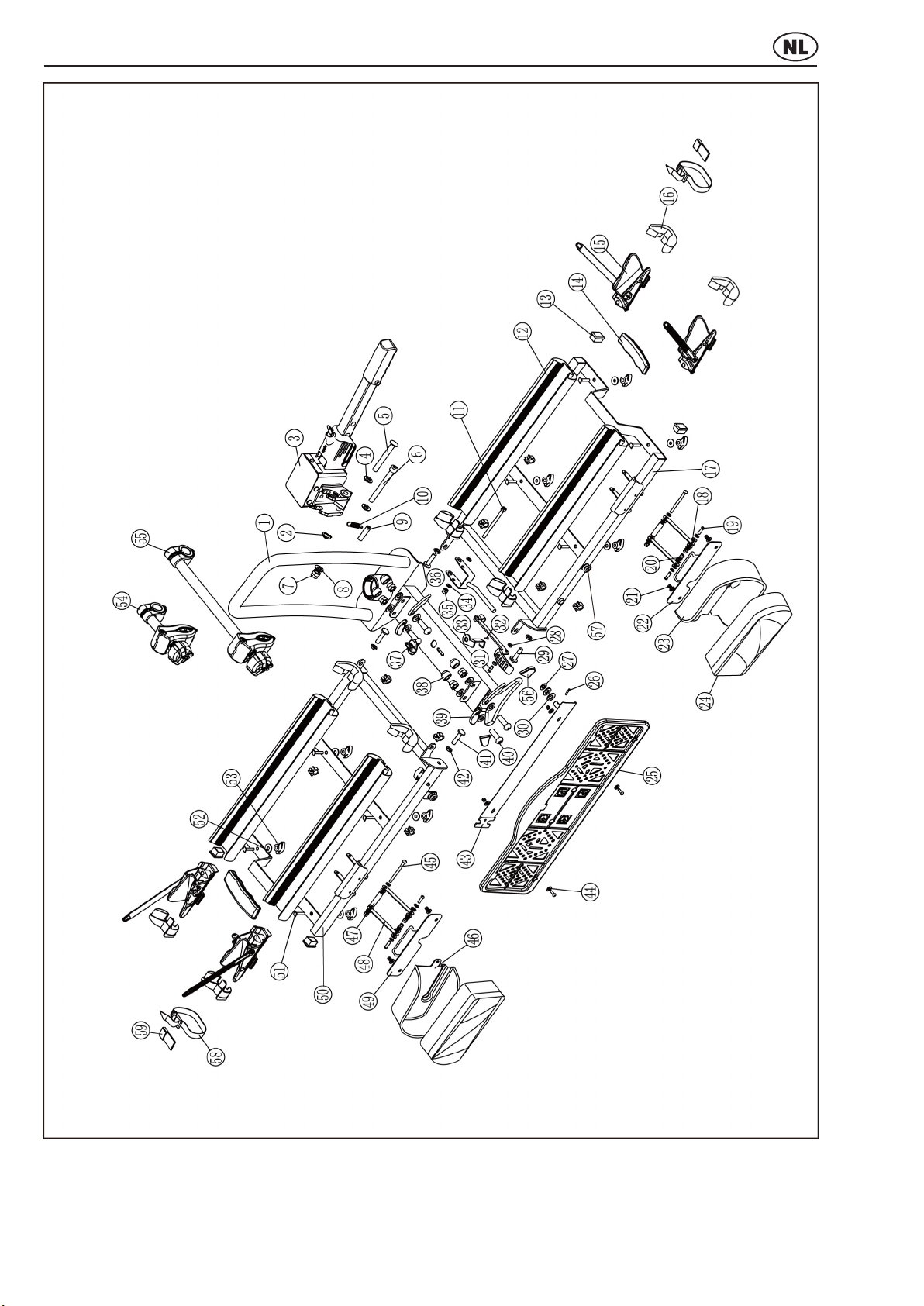

Overzicht onderdelen (explosietekening)...................................................................................................................... 17
Overzicht onderdelen – tabel ..........................................................................................................................................18
05/2020

3
ADVIES!
Overige adviezen:
Handige tip. Vergemakkelijkt het gebruik of
installatie van het product of heeft als doel om
te komen tot een beter begrip.
VOORZICHTIG!
Aanwijzingen met het woord VOORZICHTIG
waarschuwen voor een mogelijk dreigend
gevaar met lage risicograad.
Als dit gevaar niet wordt gemeden, kan dit
geringe of op kleine schaal lichamelijk letsel
tot gevolg hebben.
WAARSCHUWING!
Aanwijzingen met het woord
WAARSCHUWING waarschuwen voor een
dreigend gevaar met een gemiddelde
risicograad.
Als dit gevaar niet wordt gemeden, kan dit
leiden tot de dood of ernstig lichamelijk letsel.
GEVAAR!
Aanwijzingen met het woord GEVAAR
waarschuwen voor een dreigend gevaar met
een hoge risicograad.
Als dit gevaar niet wordt gemeden, kan dit de
dood of lichamelijk letsel tot gevolg hebben.
Veiligheidsvoorschrift –
Toelichting op de categorieën
In deze gebruiksaanwijzing zijn de veiligheidsvoorschriften
in de volgende categorieën onderverdeeld:
Een herhaaldelijk gebruikt veiligheidssymbool treedt niet in
de plaats van dit veiligheidsvoorschrift.
Lees daarom eerst het veiligheidsvoorschrift en volg deze
precies op.
Informatie over deze instructie bij de installatie van de fietsendrager
Informatie over deze
gebruiksaanwijzing
Voorwoord
Deze gebruiksaanwijzing helpt u bij een
• juiste doelmatige en
• veilige
montage van de fietsendrager DIAMANT.
Verantwoordelijkheden hoe om te gaan
met deze gebruiksaanwijzing
Ieder persoon die deze fietsendrager
• monteert,
• schoonmaakt
• verhandelt
wordt geacht van de volledige inhoud van deze
gebruiksaanwijzing kennis te hebben genomen en deze te
hebben begrepen.
Berg deze gebruiksaanwijzing veilig en binnen handbereik
op.
Bij verkoop of uitlenen van de fietsendrager deze
gebruiksaanwijzing meegeven.
Doelgericht en juist gebruik
De fietsendrager DIAMANT kan worden gebruikt voor het
vervoer van maximaal twee fietsen.
De fietsendrager mag uitsluitend worden gemonteerd op
trekhaken die aan de eisen voldoen zoals die staan
beschreven onder “Vereisten trekhaak”. Bovendien mag in
geen geval de maximum toegestane belasting van de
fietsendrager worden overschreden.
Een doelmatig gebruik kan niet zonder het naleven van
alle informatie in deze gebruiksaanwijzing en in het
bijzonder de naleving van de veiligheidsmaatregelen. Elk
ander gebruik van de fietsendrager kan worden
beschouwd als oneigenlijk gebruik en kan lichamelijk letsel
of materiële schade tot gevolg hebben.
De fabrikant Tradekar Benelux BV aanvaardt geen enkele
aansprakelijkheid voor eventuele schade veroorzaakt door
oneigenlijk gebruik of misbruik van de fietsendrager.
LET OP!
Aanwijzingen met de woorden LET OP
waarschuwen voor gevaar met dreigende
zaakschade.
Als het gevaar niet gemeden wordt, kan het
product of iets anders in de directe omgeving
worden beschadigd.

4
WAARSCHUWING!
Het rijden met een fietsendrager beïnvloedt de
rijeigenschappen van uw voertuig.
Lichamelijk letsel of materiële schade
veroorzaakt door een gewijzigd
voertuiggedrag.
• Pas uw rijsnelheid aan het nieuwe gedrag
van het voertuig.
• Rijd nooit sneller dan 130 km/h.
• Vermijd plotselinge of trekkende
stuurbewegingen.
• Let erop dat uw voertuig langer is dan
normaal.
ADVIES!
Voor deze fietsendrager is een Europese
typegoedkeur afgegeven. Deze is bij de
fietsendrager geleverd en dient bij gebruik van
deze drager te worden overlegd (alleen van
toepassing voor Duitsland).
Veiligheidsadviezen
Volg nauwkeurig de gebruiksaanwijzing met de daarin
staande instructies. Als u de instructies niet opvolgt, kan
dit leiden tot lichamelijk letsel of materiële schade.
Weet u niet zeker of u de montage van de fietsendrager
op een juiste wijze hebt uitgevoerd, vraag dan uw
leverancier of de fabrikant om nadere informatie.
Noch de fabrikant, of leveranciers zijn aansprakelijk voor
schade die op ondeskundig gebruik of op een
ondeskundige montage zijn terug te voeren.
Controleer de fietsendrager en de daarbij behorende
lading regelmatig! U bent daartoe juridisch verplicht en u
wordt in geval van schade aansprakelijk gesteld!
Geleverde onderdelen
Technische specificaties
Drager:..............................................................DIAMANT
Artikelnummer:........................................................91739
Materiaal:.................................................................. staal
Eigen gewicht::.........................................................18 kg
Belasting maximaal:.................................................60 kg
De maximale belasting van de fietsendrager en ook de
maximale toegestane kogeldruk van de trekhaak mogen
niet worden overschreden.
Het toegestane totaal gewicht en asbelasting van het
motorvoertuig mogen door de fietsendrager en zijn lading
niet worden overschreden.
Geleverde onderdelen / Technische gegevens / Vereisten trekhaak / Veiligheidsadviezen
A = fietsendrager
B = 2 sleutels
C = 2 kleine spanbanden voor de voorwielen
D = 1 spanband voor het fietsframe
E = opbergtas
GEVAAR!
Lichamelijk letsel kan worden opgelopen door
het breken van de trekhaak.
Door het monteren van de fietsendrager op
een trekhaak van te zwak materiaal zou de
trekhaak kunnen breken.
• Monteer de fietsendrager alleen op een
trekhaak van staal soort St52, gietijzer
soort GG52 of betere kwaliteit.
• Monteer de fietsendrager nooit op een
trekhaak gemaakt van aluminium of
soortgelijke lichte materialen of kunststof.
Monteer de fietsendrager alleen op trekhaken, die de
volgende eigenschappen bezitten:
Materiaal: ......... minimum staal of gietijzer St52 of GG52
D-waarde:............................................................> 7,6 kN
Let op het advies van de fabrikant van de trekhaak en het
voertuig.
Vereisten trekhaak
Maximale
belasting van de
fietsendrager
Maximale
kogeldruk
trekhaak
motorvoertig
32 kg50 kg
max. 60 kg !90 kg
42 kg60 kg
57 kg75 kg
18 kg
18 kg
18 kg
18 kg
Eigen gewicht
van de
fietsendrager

5
WAARSCHUWING!
De fietsendrager gaat na bevestiging en na
een paar gereden kilometers pas echt goed
vastzitten op de trekhaak.
Lichamelijk letsel of materiële schade
veroorzaakt door het verlies van de
fietsendrager.
• Controleer na enkele kilometer de
bevestiging van de fietsendrager op het
goed vastzitten op de trekhaak.
• Zet de fietsendrager opnieuw vast indien
deze (te) los op de trekhaak zit.
LET OP!
Als het uiteinde van de uitlaat zich in de buurt
van de fietsendrager of fietsen bevindt,
kunnen deze hierdoor worden beschadigd.
Materiële schade veroorzaakt door hete
uitlaatgassen.
• Gebruik indien nodig een uitlaatsierstuk
met bocht.
LET OP!
De achterklep of kofferdeksel kan tegen de
fietsendrager slaan en beschadigd worden.
Materiële schade veroorzaakt door het
openen van de achterklep of kofferdeksel.
• Een elektrisch bedienbare achterklep
uitschakelen en deze met de hand
bedienen.
• Kantel de fietsendrager weg voordat de
achterklep of kofferdeksel wordt geopend.
WAARSCHUWING!
Afdekzeilen verhogen de luchtweerstand. Zij
kunnen losraken en rondvliegen, wat tot
ernstige ongevallen kan leiden.
Lichamelijk letsel of materiële schade
veroorzaakt door afdekzeilen.
• Gebruik geen afdekzeilen of andere
soorten afdekkingen.
WAARSCHUWING!
Het rijden met een gekantelde of ineenvouwen
fietsendrager kan tot ongevallen leiden.
De beweegbare onderdelen van de
fietsendrager zijn in niet volledig gemonteerde
positie een bron van gevaar.
Lichamelijk letsel of materiële schade
veroorzaakt door niet juist gemonteerde
fietsendrager.
• Haal de fietsendrager van het voertuig als u
die niet nodig heeft.
• Rijd nooit met een gekantelde of
ineenvouwen fietsendrager.
WAARSCHUWING!
Het rijden zonder spanbanden kan leiden tot
ongelukken.
Lichamelijk letsel of materiële schade
veroorzaakt door het verlies van fietsen.
• Controleer voor ieder vertrek de correcte en
stevige bevestiging van de spanband rond
de fietsen en de U-beugel van de drager
(zie hoofdstuk ‘Fietsen monteren’).
• Controleer voor het begin van iedere rit de
goede staat en stevigheid van de beide
spanbanden om het voor- en achterwiel
van de fiets(en).
• Trek de spanbanden eventueel na.
• Controleer voor het begin van iedere rit, of
de gebruikte spanbanden onbeschadigd en
niet versleten zijn.
• Beschadigde of versleten spanbanden
moeten voor het begin van de rit worden
vervangen voor onbeschadigde
spanbanden. Alleen spanbanden die door
de Tradekar Benelux BV zijn toegestaan,
mogen worden gebruikt.
Veiligheidsadviezen
WAARSCHUWING!
Delen die buiten de fiets of fietsendrager
uitsteken, kunnen tijdens het rijden
persoonlijke letsels of materiële schade
veroorzaken.
Lichamelijk letsel of materiële schade
veroorzaakt door uitstekende onderdelen.
• Monteer alleen onderdelen die niet over het
uiteinde van het voertuig uitsteken.
WAARSCHUWING!
Overschrijding van de maximum
belastbaarheid van de fietsendrager,
overschrijding van de maximum toegestane
kogeldruk van de trekhaak en overschrijding
van het maximum toegestane totaal gewicht
van uw motorvoertuig kunnen tot ernstige
ongevallen leiden.
Lichamelijk letsel of materiële schade
veroorzaakt door overbelasting.
• Let op! Houd u onvoorwaardelijk aan de
wettelijke vereisten inzake maximum
lading, toegestane kogeldruk en toegestaan
totaal gewicht van uw voertuig. Overschrijd
deze vereisten niet.
WAARSCHUWING!
Rijden met gemonteerde fietsendrager door
ruw (onverhard) terrein kan leiden tot afbreken
van de drager.
Lichamelijk letsel of materiële schade
veroorzaakt door het afbreken van de
fietsendrager.
Alleen geschikt voor gebruik op een
personenauto trekhaak.
• Gebruik de fietsendrager niet in ruw
(onverhard) terrein.
