ProAudio AIR Series User manual

USER MANUAL
MANUALE UTENTE
EN - IT
PASSIVE SPEAKERS
AIR series

REV.001-06/18
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in
qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali
è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights
S.r.l. si riserva la facoltà di modicare, in qualunque momento
e senza preavviso, le speciche menzionate nel presente
manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella
sezione 'Manuale' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this
instruction manual may be
reproduced in any form or by any means for any commercial
use.
In order to improve the quality of products, Music&Lights S.r.l.
reserves the right to modify the characteristics stated in this
instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘user manual’
section on site www.musiclights.it

3
AIR series ENIT
CONTENTSINDICE
4
5
7
17
18
18
19
20
21
21
22
23
24
25
27
27
28
29
30
Safety
General instructions
Warnings and installation precautions
1 Introduction
1. 1 Description
2 Wall mounting
2. 1 Installation with optional bracket
2. 2 Installation with standard bracket
3 Connections and controls
3. 1 AIR04 rear panel
3. 2 AIR06 rear panel
3. 3 AIR08 rear panel
3. 4 AIR08TCOAX rear panel
3. 4 AIR12TCOAX rear panel
4 Configuration examples
4. 1 Conguration 1
4. 2 Conguration 2
4. 3 Conguration 3
Technical specification
5 Connection cables
5. 1 Input connection
5. 2 Output connection
6 Connectors
6. 1 Audio signal connectors
7 Troubleshooting
8 Brief notes on acoustics
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
1 Introduzione
1. 1 Descrizione
2 Installazione a muro
2. 1 Installazione con staa opzionale
2. 2 Installazione con staa di serie
3 Pannello posteriore diffusori
3. 1 Pannello posteriore AIR04
3. 2 Pannello posteriore AIR06
3. 3 Pannello posteriore AIR08
3. 4 Pannello posteriore AIR08TCOAX
3. 4 Pannello posteriore AIR12TCOAX
4 Esempi di configurazione
4. 1 Congurazione 1
4. 2 Congurazione 2
4. 3 Congurazione 3
Specifiche tecniche
5 Cavi di collegamento
5. 1 Collegamenti di ingresso
5. 2 Collegamenti di uscita
6 Connettori
6. 1 Connettori di segnale audio
7 Risoluzione dei problemi
8 Brevi cenni di acustica
4
5
7
17
18
18
19
20
21
21
22
23
24
25
27
27
28
29
30

4AIR series ENIT
SAFETY
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with .
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using ap-
propriately sized residual current devices.
• The connection to the main network of elec-
tric distribution must be carried out by a
qualied electrical installer. Check that the
main frequency and voltage correspond to
those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only profes-
sional applications.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by quali-
ed technical personnel. Contact the nearest
sales point for an inspection or contact the
manufacturer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a
disposal which is not harmful to the environ-
ment.
Before carrying out any operations with the unit,
carefully read this instruction manual, and keep it
with cure for future reference.
It contains important information about the
installation, usage and maintenance of the unit.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Euro-
pea e pertanto recano la sigla .
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di un’ef-
ciente messa a terra (apparecchio di Classe I
secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
delle unità dai contatti indiretti e/o cortocircui-
ti verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso
professionale.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualica-
to. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo deniti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Prima di effettuare qualsiasi operazione con
l’unità, leggere con attenzione questo manuale
e conservarlo accuratamente per riferimenti
futuri. Contiene informazioni importanti riguardo
l’installazione, l’uso e la manutenzione dell’unità.
ATTENZIONE!

5
AIR series ENIT
Attenzioni e precauzioni per l’installazione
• Questo prodotto da solo oppure in combina-
zione con amplicatore può essere capace di
produrre livelli sonori che possono causare
perdite d’udito permanenti. Si raccomanda di
evitare l’esposizione ad alti livelli sonori o livelli
non confortevoli per periodi di tempo lunghi.
• Vi sono numerosi fattori meccanici ed elettri-
cida considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente
acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ect.
• Per le versioni con amplicatore incorporato:
- Collegare il prodotto ad una linea di alimen-
tazione adeguata facendo uso del cavo rete
in dotazione, controllando sempre che sia
in buono stato.
- Fare attenzione che il punto di alimentazio-
ne sia dotato di una eciente presa di terra.
- Disconnettere il cavo rete se non viene usa-
to per un lungo periodo di tempo.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Posizionare l’unità al riparo dagli agenti atmo-
sferici e a distanza di sicurezza dall’acqua.
• Non appoggiare l’unità su parti inammabili.
• L’installazione del prodotto è prevista a pavi-
mento o mediante appropriati ganci per so-
spensione o su specici supporti adeguati al
peso da sopportare. Si raccomanda di rispetta-
re sempre le vigenti norme di sicurezza.
• Nel caso di installazione sospesa, questa deve
avvenire sotto la responsabilità dell’installato-
re, nel rispetto di tutte le precauzioni e le nor-
me di sicurezza applicabili nel caso specico.
Non è possibile fornire regole e consigli det-
tagliati e validi per i tutti i casi, ma ricordiamo
che, per la sicurezza dell’installazione, occorre
seguire alcune precauzioni importanti:
- Per la sospensione, utilizzare accessori (con-
formi alle norme di sicurezza applicabili nel
paese di impiego) il cui produttore ne di-
chiari e ne garantisca la portata.
- Non usare un solo accessorio per la sospen-
sione (ad esempio, una sola catena), ma al-
meno due, di portata adeguata. In caso di
Warnings and installation precautions
• This product in combination with ampli-
er, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• There are numerous mechanical and electrical
factors to be considered when installing a profes-
sional audio system (in addition to those which
are strictly acoustic, such as sound pressure, an-
gles of coverage, frequency response, etc.).
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The version with the built-in amplier needs
extra precautions:
- Connect the apparatus to a power supply
using only power cord included making al-
ways sure it is in good conditions.
- Make sure that power supply has a proper
ground connection.
- Power supply cord should be unplugged
from the outlet when left unused for a long
period of time.
• Do not install the xture near sources of heat.
• Protect the xture from atmospheric agents
and keep it away from water.
• Do not place the unit on inammable parts or
material.
• The product is designed for suspended or oor
installation or installation on special stands
able to support its weight. It is recommended
to follow all applicable safety regulations.
• All hanging installation jobs are carried out
under the sole responsibility of the person
doing the actual work and must be done in full
compliance with all the applicable safety rules
and regulations. We do not attempt to provide
detailed guidelines for all the potential ways
in which these extremely exible systems can
be installed, but do want to remind you that
to ensure a safe installation, it is necessary to
adhere to the following:
- When hanging the speakers, use only means
of suspension (in accordance with the safety
regulation valid in the country of use) having
a carrying capacity rated and guaranteed by
the manufacturer.
- Never depend on only one means of

6AIR series ENIT
rottura di uno di essi, l’altro sarà in grado
di sostenere il sistema.
- Vericare sempre che la struttura cui i
diusori sono sospesi sia in grado di sop-
portarne il peso, anche in condizioni av-
verse. Considerare l’eetto di altri carichi
(ad esempio, il vento nelle installazioni
all’aperto).
• Evitare di orientare i microfoni nella stessa
direzione degli altoparlanti; potrebbero ge-
nerare fastidiosi inneschi (eetto Larsen).
• Evitare di toccare il cono degli altoparlanti
con qualsiasi oggetto o con le mani per non
arrecare danneggiamenti irreparabili.
• Prima di iniziare qualsiasi operazione di ma-
nutenzione o pulizia disconnettere l’unità
dalla rete di alimentazione.
• Per la pulizia del prodotto non usare solventi
tipo acetone o alcool per non danneggiare
la nitura esterna e le serigrae dei pannelli.

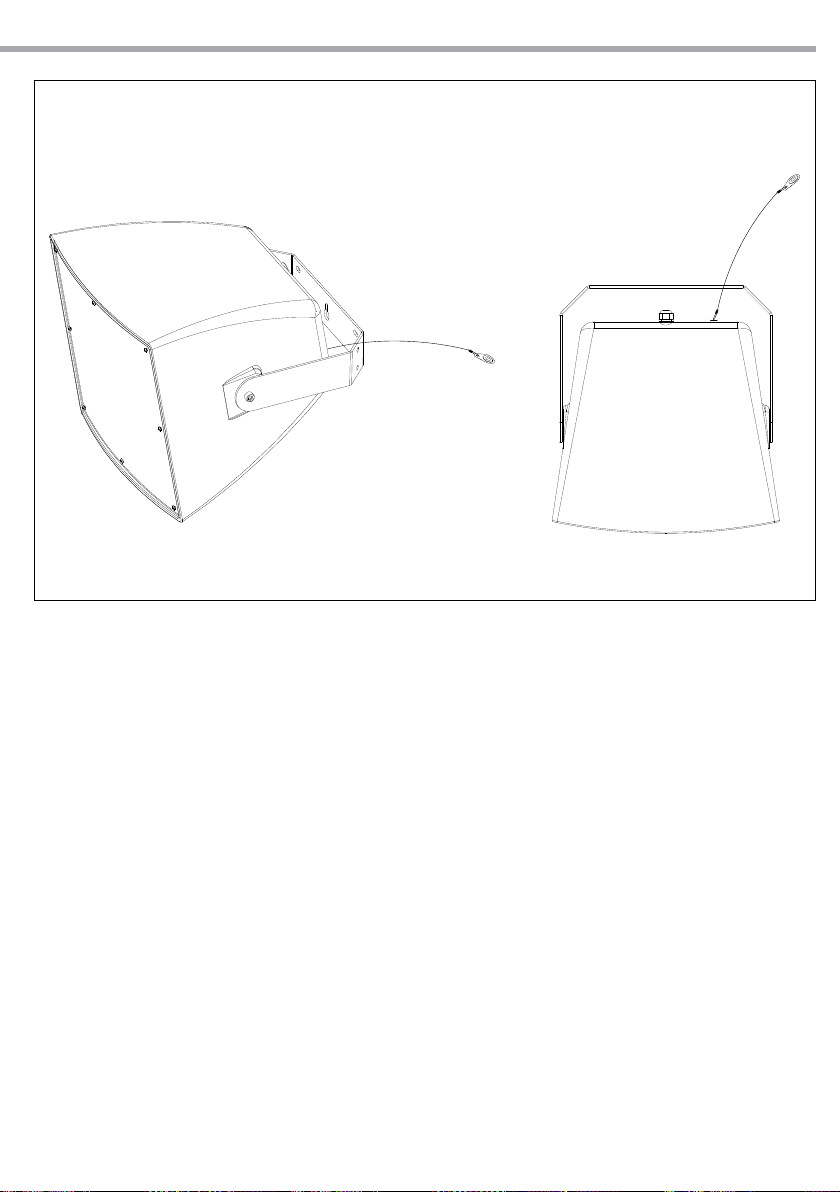

suspension for hanging speakers (for example
one chain); always use at least two of them
and make sure they are suciently strong. So,
if one fails the other will sustain the load.
- Always make sure that the truss structure
intended to support the speakers is sturdy
enough to hold their weight, even under
stressful, adverse conditions.
• Avoid pointing microphones in the direction
of the speakers, as this could result in annoy-
ing feedbacks.
• Avoid touching the cones of the loudspeak-
ers with any object or with your hands, as this
could cause irreparable damage.
• Before starting any maintenance work or clean-
ing the unit, cut o power from the main supply.
• When cleaning loudspeakers, please do not
use solvents such as acetone or alcohol, since
they may damage the of the unit outer nish
and the printings on the panels.

7
AIR series ENIT
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
AIR04X
Diusore passivo 2 vie (LF4’’+HF0,8’’) con staa,
50W/16Ohm, 109dB SPL.
Componenti:
• Basse frequenze: 4’’ woofer/1’’v.c.
• Alte frequenze: 1’’ tweeter a cupola/0.8’’v.c.
Caratteristiche
• AES/Program Power: 50/100W
• SPL Max: 109dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 88dB
• Impedenza: 16Ohm
• SPL cont/peak: 103/109dB
• Frequency response: 75-20.000Hz
• Dispersione HxV: 120x90°
• Frequenza di cross over: 3500Hz
• Protezione: Compressione sulle H.F.
• Frequenza di taglio consigliata: 160/180Hz
• Amplicatore raccomandato no a: 200W
RMS
Connettori Ingressi Uscite:

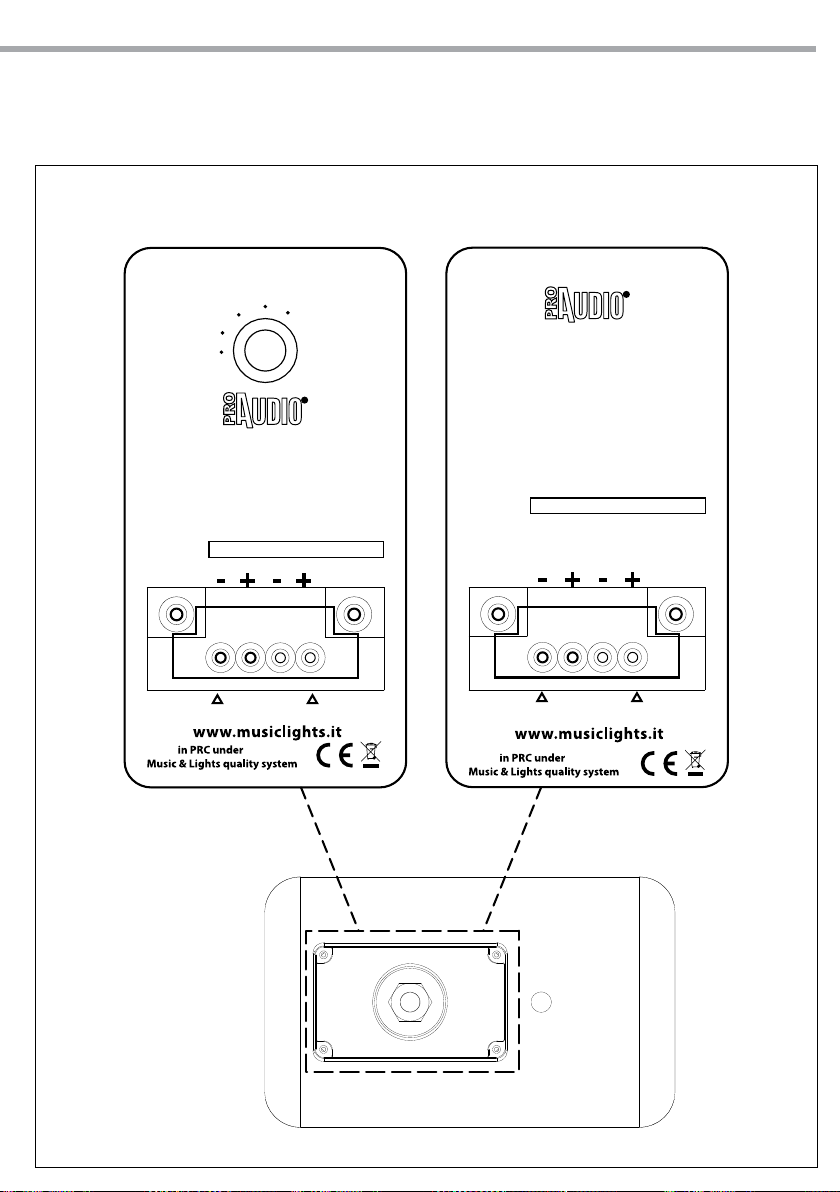

• Connettore Phoenix a vite in/out
Costruzione Del Cabinet:
• Materiale cabinet: Polypropilene

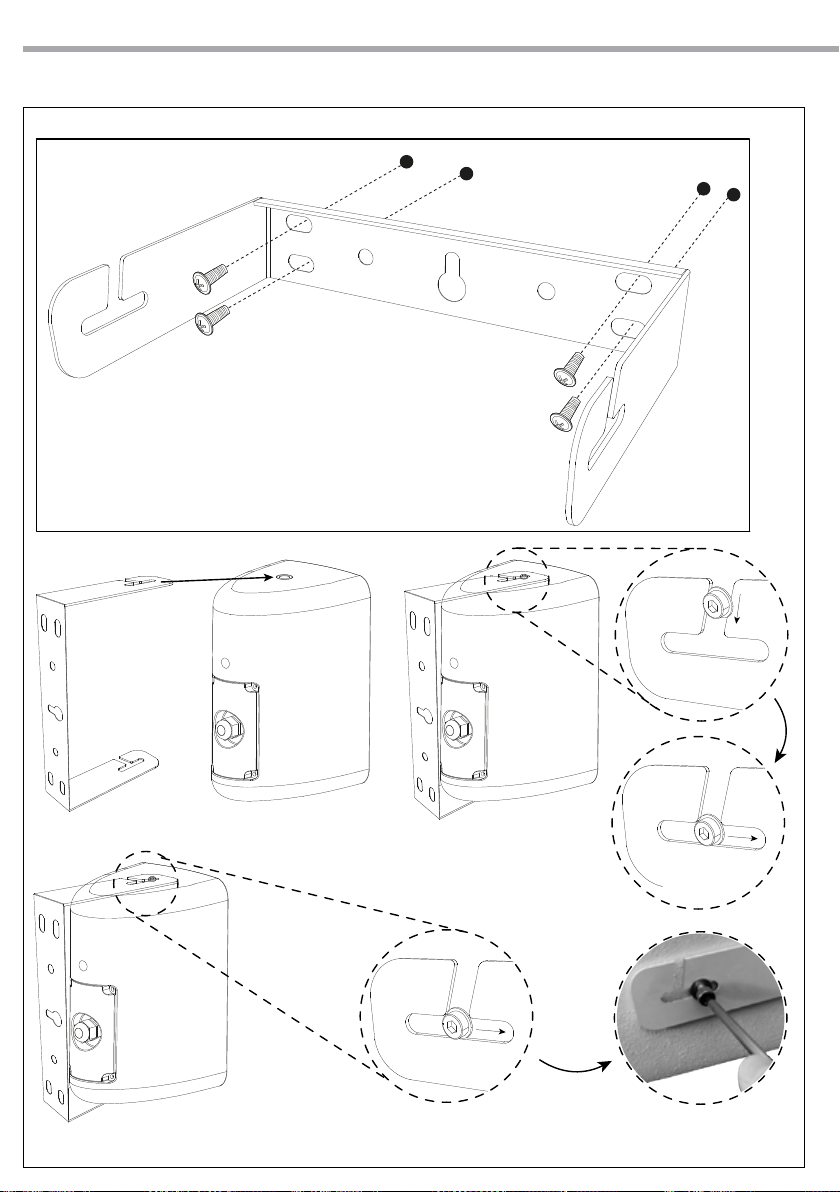

• Sistema di sospensione: Staa a muro (inclu-
sa)
Caratteristiche Fisiche
• IP: 46 per eventi outdoor

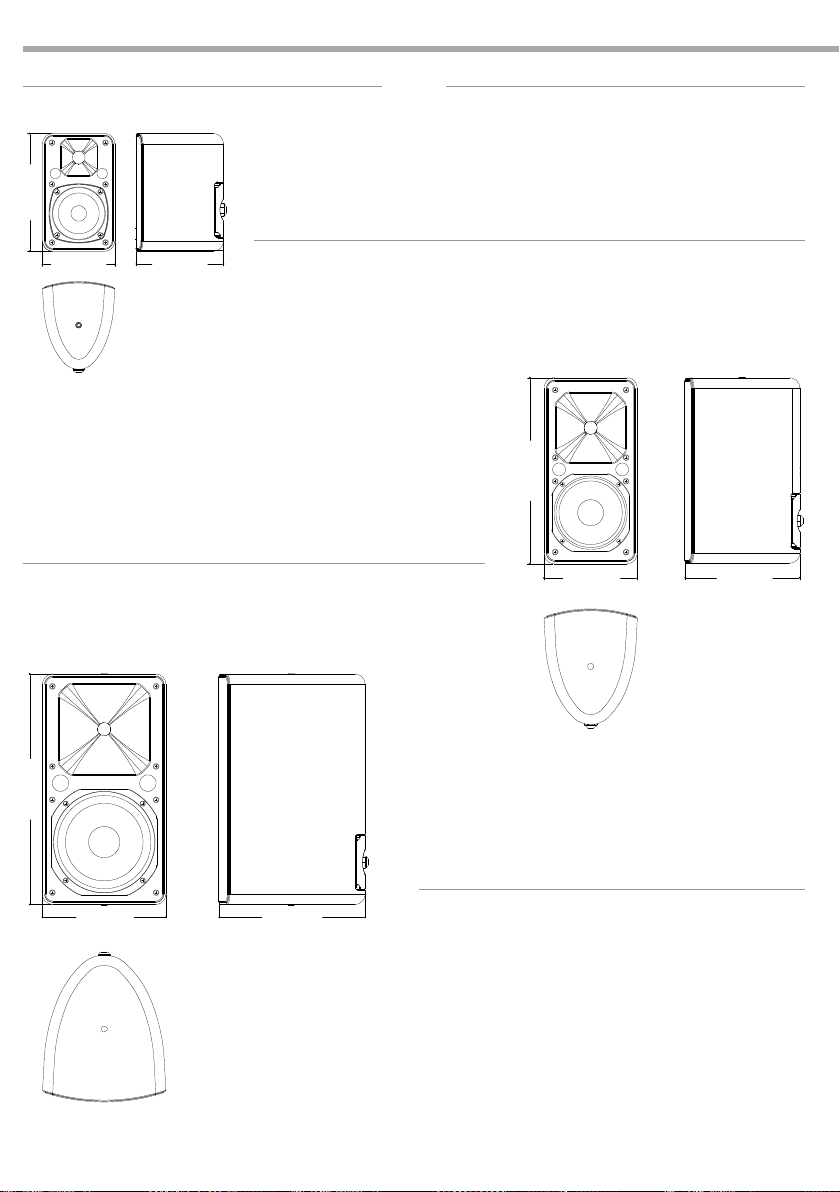

• Dimensioni (LxAxP): 141x230x170mm
• Peso: 2.6kg
AIR04T
Diusore passivo 2Vie (LF4’’+HF0,8’’) con staa,
180W/16Ohm, 100V, 109dB SPL
Componenti:
• Basse frequenze: 4’’ woofer/1’’v.c.
• Alte frequenze: 1’’ tweeter a cupola/0.8’’v.c.
- 1 - INTRODUCTION
1.1 DESCRIPTION
AIR04X
2-way passive speaker (LF4’’+HF0,8’’) with brack-
et, 50W/16Ohm, 109dB SPL
Components:
• Low frequency:4 ‘’woofer/1’’v.c.
• High frequency:1‘’dome tweeter/0.8’’v.c
Features
• AES/Program Power: 50/100W
• SPL Max:109 dB @1m (Free Field)
Acoustical Specifications:
• Sensitivity:88 dB
• Impedence:16 Ohm
• SPL cont/peak:103/109 dB
• Frequency response:75-20.000 Hz
• Coverage angle HxV:120x90 °
• Cross over frequency:3500 Hz
• Protection: H.F. Signal Compression
• Suggest HPF range:160/180 Hz
• Recommended amplier up to:200 W RMS
Input/Output Connectors:
• Phoenix screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene
• Suspension system: Wall brakets (included)
Physical
• IP:46 for outdoor events
• Dimensions (WxHxD):141x230x170 mm
• Weight:2.6 kg
AIR04T
Passive 2-way speaker(LF4’’+HF0,8’’) with brack-
et, 180W/16Ohm, 100V, 109dB SPL
Components:
• Low frequency:4 ‘’ woofer/1’’v.c.
• High frequency:1‘’ dome tweeter/0.8’’v.c

8AIR series ENIT
Caratteristiche
• AES/Program Power: 50/100W
• Input 100V: 12.5/25/50W
• SPL Max:109 dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 88dB
• Impedenza: 16Ohm
• SPL cont/peak: 103/109dB
• Frequency response: 75-20.000Hz
• Dispersione HxV: 120x90°
• Frequenza di cross over: 3500Hz
• Protezione: Compressione sulle H.F.
• Frequenza di taglio consigliata: 160/180Hz
• Amplicatore raccomandato no a: 200W
RMS
Connettori Ingressi Uscite:
• Connettore Phoenix a vite in/out
Costruzione Del Cabinet:
• Materiale cabinet: Polypropilene
• Sistema di sospensione: Staa a muro (inclu-
sa)
Caratteristiche Fisiche
• IP: 46 per eventi outdoor
• Dimensioni (LxAxP): 141x230x170mm
• Peso: 3.2kg
AIR06X
Diusore passivo 2Vie (LF6’’+HF1’’) con staa,
120W/16ohm, 116dB SPL.
Componenti:
• Basse frequenze: 6’’ woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c
Caratteristiche
• AES/Program Power: 120/240W
• SPL Max:116 dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 89dB
• Impedenza: 16Ohm
• SPL cont/peak: 110/116dB
• Frequency response: 60-18.000Hz
• Dispersione HxV: 90x60°
Features
• AES/Program Power:50/100 W
• Input 100V:12.5/25/50 W
• SPL Max:109 dB @1m (Free Field)
Acoustical Specifications:
• Sensitivity:88 dB
• Impedence:16 Ohm
• SPL cont/peak:103/109 dB
• Frequency response:75-20.000 Hz
• Coverage angle HxV:120x90 °
• Cross over frequency:3500 Hz
• Protection: H.F. Signal Compression
• Suggest HPF range:160/180 Hz
• Recommended amplier up to:200 W RMS
Input/Output Connectors:
• Phoenix screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene
• Suspension system: Wall brakets (included)
Physical
• IP:46 for outdoor events
• Dimensions (WxHxD):141x230x170 mm
• Weight:3.2 kg
AIR06X
Passive 2-way speaker (LF6’’+HF1’’) with bracket,
120W/16ohm, 116dB SPL.
Components:
• Low frequency:6 ‘’ woofer/1.5’’v.c.
• High frequency:1‘’ driver/1’’v.c
Features
• AES/Program Power:120/240 W
• SPL Max:116 dB @1m (Free Field)
Acoustical Specifications:
• Sensitivity:89 dB
• Impedence:16 Ohm
• SPL cont/peak:110/116 dB
• Frequency response:60-18.000 Hz
• Coverage angle HxV:90x60 °

9
AIR series ENIT
• Frequenza di cross over: 2400Hz
• Protezione: Compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180Hz
• Amplicatore raccomandato no a: 480W
RMS
Connettori Ingressi Uscite:
• Connettore Phoenix a vite in/out
Costruzione Del Cabinet:
• Materiale cabinet: Polypropilene
• Sistema di sospensione: Staa a muro (inclu-
sa)
Caratteristiche Fisiche
• IP: 46 per eventi outdoor
• Dimensioni (LxAxP): 182x362x224mm
• Peso: 6.2kg
AIR06T
Diusore passivo 2Vie (LF6’’+HF1’’) con staa,
120W/16Ohm,100V, 116dB SPL.
Componenti:
• Basse frequenze: 6’’ woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
Caratteristiche
• AES/Program Power: 120/240W
• Input 100V: 30/60/120W
• SPL Max:116 dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 89dB
• Impedenza: 16Ohm
• SPL cont/peak: 110/116dB
• Frequency response: 60-18.000Hz
• Dispersione HxV: 90x60°
• Frequenza di cross over: 2400Hz
• Protezione: Compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180Hz
• Amplicatore raccomandato no a: 480W
RMS
Connettori Ingressi Uscite:
• Connettore Phoenix a vite in/out
Costruzione Del Cabinet:
• Cross over frequency:2400 Hz
• Protection: H.F. Signal Compression
• Suggest HPF range:140/180 Hz
• Recommended amplier up to:480 W RMS
Input/Output Connectors:
• Phoenix screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene
• Suspension system: Wall brakets (included)
Physical
• IP:46 for outdoor events
• Dimensions (WxHxD):182x362x224 mm
• Weight:6.2 kg
AIR06T
Passive 2-way speaker (LF6’’+HF1’’) with bracket,
120W/16Ohm, 100V, 116dB.
Components:
• Low frequency:6 ‘’ woofer/1.5’’v.c.
• High frequency:1‘’ driver/1’’v.c.c
Features
• AES/Program Power:120/240 W
• Input 100V:30/60/120 W
• SPL Max:116 dB @1m (Free Field)
Acoustical Specifications:
• Sensitivity:89 dB
• Impedence:16 Ohm
• SPL cont/peak:110/116 dB
• Frequency response:60-18.000 Hz
• Coverage angle HxV:90x60 °
• Cross over frequency:2400 Hz
• Protection: H.F. Signal Compression
• Suggest HPF range:140/180 Hz
• Recommended amplier up to:480 W RMS
Input/Output Connectors:
• Phoenix screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene

10 AIR series ENIT
• Materiale cabinet: Polypropilene
• Sistema di sospensione: Staa a muro (inclu-
sa)
Caratteristiche Fisiche
• IP: 56 per eventi outdoor
• Dimensioni (LxAxP): 182x362x224mm
• Peso: 7.2kg
AIR08X
Diusore passivo 2Vie (LF8’’+HF1’’) con staa,
180W/16Ohm, 122dB SPL.
Componenti:
• Basse frequenze: 8’’ woofer/2’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
Caratteristiche
• AES/Program Power: 180/360W
• SPL Max: 122dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 94dB
• Impedenza: 16Ohm
• SPL cont/peak: 116/122dB
• Frequency response: 60-18.000Hz
• Dispersione HxV: 90x50°
• Frequenza di cross over: 2300Hz
• Protezione: Compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180Hz
• Amplicatore raccomandato no a: 720W
RMS
Connettori Ingressi Uscite:
• Connettore Phoenix a vite in/out
Costruzione Del Cabinet:
• Materiale cabinet: Polypropilene
• Sistema di sospensione: Staa a muro (inclu-
sa)
Caratteristiche Fisiche
• IP: 46 per eventi outdoor
• Dimensioni (LxAxP): 241x450x285mm
• Peso: 9.6kg
AIR08T
Diusore passivo 2Vie (LF8’’+HF1’’) con staa,
• Suspension system: Wall brakets (included)
Physical
• IP:56 for outdoor events
• Dimensions (WxHxD):182x362x224 mm
• Weight:7.2 kg
AIR08X
2-way passive speaker (LF8’’ HF1’’) with bracket,
180 /16Ohm, 122dB SPL.
Components:
• Low frequency:8 ‘’ woofer/2’’v.c.
• High frequency:1‘’ driver/1’’v.c
Features
• AES/Program Power:180/360 W
• SPL Max:122 dB @1m (Free Field)
Acoustical Specifications:
• Sensitivity:94 dB
• Impedence:16 Ohm
• SPL cont/peak:116/122 dB
• Frequency response:60-18.000 Hz
• Coverage angle HxV:90x50 °
• Cross over frequency:2300 Hz
• Protection: H.F. Signal Compression
• Suggest HPF range:140/180 Hz
• Recommended amplier up to:720 W RMS
•
Input/Output Connectors:
• Phoenix screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene
• Suspension system: Wall brakets (included)
Physical
• IP:46 for outdoor events
• Dimensions (WxHxD):241x450x285 mm
• Weight:9.6 kg
AIR08T
2-way passive speaker (LF8’’+HF1’’) with bracket,

11
AIR series ENIT
180W/16Ohm,100V, 122dB SPL.
Componenti:
• Basse frequenze: 8’’ woofer/2’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
Caratteristiche
• AES/Program Power: 180/360W
• Input 100V: 45/90/180W
• SPL Max:122 dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 94dB
• Impedenza: 16Ohm
• SPL cont/peak: 116/122dB
• Frequency response: 60-18.000Hz
• Dispersione HxV: 90x50°
• Frequenza di cross over: 2300Hz
• Protezione: Compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180Hz
• Amplicatore raccomandato no a: 720W
RMS
Connettori Ingressi Uscite:
• Connettore Phoenix a vite in/out
Costruzione Del Cabinet:
• Materiale cabinet: Polypropilene
• Sistema di sospensione: Staa a muro (inclu-
sa)
Caratteristiche Fisiche
• IP: 46 per eventi outdoor
• Dimensioni (LxAxP): 241x450x285mm
• Peso: 10.8kg
AIR08TCOAX
Diusore passivo 2Vie (LF8’’+HF1.4’’) con staa,
180W/8Ohm/100V, 123dB SPL.
Componenti:
• Basse frequenze: 8’’ woofer/2’’v.c.
• Alte frequenze: 1’’ driver/1.4’’v.c.
Caratteristiche
• AES/Program Power: 180/360W
180W/16Ohm, 100V, 122dB SPL.
Components:
• Low frequency:8 ‘’ woofer/2’’v.c.
• High frequency:1‘’ driver/1’’v.c.
Features
• AES/Program Power:180/360 W
• Input 100V:45/90/180 W
• SPL Max:122 dB @1m (campo libero)
Acoustical Specifications:
• Sensitivity:94 dB
• Impedence:16 Ohm
• SPL cont/peak:116/122 dB
• Frequency response:60-18.000 Hz
• Coverage angle HxV:90x50 °
• Cross over frequency:2300 Hz
• Protection: H.F. Signal Compression
• Suggest HPF range:140/180 Hz
• Recommended amplier up to:720 W RMS
Input/Output Connectors:
• Phoenix screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene
• Suspension system: Wall brakets (included)
Physical
• IP:46 for outdoor events
• Dimensions (WxHxD):241x450x285 mm
• Weight:10.8 kg
AIR08TCOAX
Passive 2-way speaker (LF8’’+HF1.4’’) with brack-
et, 180W/8Ohm/100V, 123dB SPL
Components:
• Low frequency:8 ‘’ woofer/2’’v.c.
• High frequency:1‘’ driver/1.4’’v.c.
Features
• AES/Program Power:180/360 W

12 AIR series ENIT
• Input 100V: 45/90/180W
• SPL Max:123 dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 96dB @1W/1m (campo libero)
• Impedenza: 8Ohm
• SPL cont/peak: 117/123dB (campo libero)
• Frequency response: 80-18000Hz (±3dB)
• Dispersione HxV: 100x100°
• Frequenza di cross over: 2500Hz
• Protezione: Compressione sulle H.F.
• Frequenza di taglio consigliata: 120/160Hz
• Amplicatore raccomandato no a: 720W
RMS
Connettori Ingressi Uscite:
• Segnale audio: Terminale a vite in/out
Costruzione Del Cabinet:
• Materiale cabinet: Polypropilene
• Sistema di sospensione: Staa a muro (inclu-
sa)
Caratteristiche Fisiche
• Dimensioni (LxAxP): 300x302x334mm
• Peso: 10kg
AIR12TCOAX
Diusore passivo 2Vie (LF12’’+HF1.7’’) con staa,
300W/8ohm/100V, 128dB SPL.
Componenti:
• Basse frequenze: 12’’ woofer/3’’v.c.
• Alte frequenze: 1’’ driver/1.7’’v.c.
Caratteristiche
• AES/Program Power: 300/600W
• Input 100V: 75/150/300W
• SPL Max:128 dB @1m (campo libero)
Specifiche Acustiche:
• Sensibilità: 98dB @1W/1m (campo libero)
• Impedenza: 8Ohm
• SPL cont/peak: 122/128dB (campo libero)
• Frequency response: 55-18000Hz (±3dB)
• Dispersione HxV: 80x80°
• Frequenza di cross over: 2200Hz
• Protezione: Compressione sulle H.F.
• Input 100V:45/90/180 W
• SPL Max:123 dB @1m (Free Field)
Acoustical Specifications:
• Sensitivity:96 dB @1W/1m (Free Field)
• Impedence:8 Ohm
• SPL cont/peak:117/123 dB (Free Field)
• Frequency response:80-18000 Hz (±3dB)
• Coverage angle HxV:100x100 °
• Cross over frequency:2500 Hz
• Protection: H.F. Signal Compression
• Suggest HPF range:120/160 Hz
• Recommended amplier up to:720 W RMS
Input/Output Connectors:
• Audio signal: Screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene
• Suspension system: Wall brakets (included)
Physical
• Dimensions (WxHxD):300x302x334 mm
• Weight:10 kg
AIR12TCOAX
Passive 2-way speaker (LF12’’+HF1.7’’) with brack-
et, 300W/8ohm/100V, 128 SPL.
Components:
• Low frequency:12 ‘’ woofer/3’’v.c.
• High frequency:1‘’ driver/1.7’’v.c.
Features
• AES/Program Power:300/600 W
• Input 100V:75/150/300 W
• SPL Max:128 dB @1m (Free Field)
Acoustical Specifications:
• Sensitivity:98 dB @1W/1m (Free Field)
• Impedence:8 Ohm
• SPL cont/peak:122/128 dB (Free Field)
• Frequency response:55-18000 Hz (±3dB)
• Coverage angle HxV:80x80 °
• Cross over frequency:2200 Hz
• Protection: H.F. Signal Compression

13
AIR series ENIT
• Frequenza di taglio consigliata: 120/160Hz
• Amplicatore raccomandato no a: 1200W RMS
Connettori Ingressi Uscite:
• Segnale audio: Terminale a vite in/out
Costruzione Del Cabinet:
• Materiale cabinet: Polypropilene
• Sistema di sospensione: Staa a muro (inclusa)
Caratteristiche Fisiche
• IP: 56
• Dimensioni (LxAxP): 407x410x443mm
• Peso: 18kg
• Suggest HPF range:120/160 Hz
• Recommended amplier up to:1200 W RMS
Input/Output Connectors:
• Audio signal: Screw terminal in/out
Cabinet Consturction
• Cabinet material: Polypropilene
• Suspension system: Wall brakets (included)
Physical
• IP:56
• Dimensions (WxHxD):407x410x443 mm
• Weight:18 kg

14 AIR series ENIT
141mm/5.55in
230mm/9.06in
170mm/6.69in
182mm/7.17 in
363mm/14.30in
224mm/8.81in
241mm/9.49 in
450mm/17.73in
285mm/11.21in
LAYOUT
AIR04X-AIR04T
AIR06X-AIR06T
AIR08X-AIR08T

15
AIR series ENIT
300mm/11.81in
300mm/11.82in
334mm/13.15in
407mm/16.02 in
410mm/16.15in
443mm/17.45in
AIR08TCOAX
AIR12TCOAX

16 AIR series ENIT
AIR04
AIR06
SECURITY CABLE
SECURITY CABLE
AIRWB46
- 2 - INSTALLAZIONE A MURO
Attenzione! L’installazione deve avvenire sotto
la responsabilità dell’installatore, nel rispetto di
tutte le precauzioni e le norme di sicurezza appli-
cabili nel caso specico.
• Selezionare con cura l’area dove installare i
diusori.
• Assicurarsi che la struttura sia adeguata a sop-
portare il peso del diusore.
• Per il montaggio del diusore fare riferimento
alla gura riportata di seguito.
N.B.: assicurare i diusori contro la caduta utillaz-
zando un cavo di sicurezza. Collegare il cavo
in un punto adatto in modo che la caduta non
possa superare i 20 cm.
- 2 - WALL MOUNTING
Warning! All installation jobs are carried out
under the solo responsibility of the person the
actual work and must be done in full compliance
with all the applicable safety rules and regula-
tions.
• Take care when choosing the place for the
loudspeaker installation.
• Make sure that the structure is adequate to
with stand the weight of the loudspeaker.
• For the mounting refer to the gure below.
N.B.: secure the loudspeaker against falling down
by using a safety cable. Connect the cable to
a suitable position so that the fall can not ex-
ceed 20 cm.
2.1 INSTALLAZIONE CON STAFFA OPZIONALE 2.1 INSTALLATION WITH OPTIONAL BRACKET
Fig.1 - Installation with optional bracket
AIR08
SECURITY CABLE
SECURITY CABLE AIRWB80

17
AIR series ENIT
SECURITY CABLE
Fig.2 - AIR08COAX-AIR12COAX Installation

18 AIR series ENIT
2.2 INSTALLAZIONE CON STAFFA DI SERIE 2.2 INSTALLATION WITH STANDARD BRACKET
Fig.3 - Installation with standard bracket

19
AIR series ENIT
Fig.4
AIR04T AIR04X
Model: AIR04T
Power: 50W AES
Input Voltage: 100V
Impedance: 16Ω
OFF
50W
25W
12.5W
16Ω 50W
INPUT OUTPUT
Serial No.
Made
Model: AIR04X
Power: 50W AES
Impedance: 16Ω
Serial No.
Made
INPUT OUTPUT
- 2 - PANNELLO POSTERIORE DIF-
FUSORI PASSIVI
- 2 - PASSIVE LOUDSPEAKER REAR
PANEL

20 AIR series ENIT
Fig.5
AIR06T AIR06X
OFF
120W
60W
30W
16Ω 120W
Model: AIR06T
Power: 120W AES
Input Voltage: 100V
Impedance: 16Ω
Serial No.
INPUT OUTPUT
Made
Model: AIR06X
Power: 120W AES
Impedance: 16Ω
Serial No.
INPUT OUTPUT
Made
