ProAudio AIR Series User manual

USER MANUAL
MANUALE UTENTE
EN - IT
PASSIVE SPEAKERS
AIR series

REV.02-12/19
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in
qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali
è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights
S.r.l. si riserva la facoltà di modicare, in qualunque momento
e senza preavviso, le speciche menzionate nel presente
manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella
sezione 'Manuale' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this
instruction manual may be
reproduced in any form or by any means for any commercial
use.
In order to improve the quality of products, Music&Lights S.r.l.
reserves the right to modify the characteristics stated in this
instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘user manual’
section on site www.musiclights.it

3
AIR series ENIT
CONTENTSINDICE
4
5
7
9
11
13
15
17
19
21
23
25
26
27
28
29
29
30
31
32
33
35
35
36
37
38
Safety
General instructionsGeneral instructions
Warnings and installation precautionsWarnings and installation precautions
1 Introduction
1. 1 AIR04X1. 1 AIR04X
1. 2 AIR04T1. 2 AIR04T
1. 3 AIR06X1. 3 AIR06X
1. 4 AIR06T1. 4 AIR06T
1. 5 AIR08X1. 5 AIR08X
1. 6 AIR08T1. 6 AIR08T
1. 7 AIR08TCOAX1. 7 AIR08TCOAX
1. 8 AIR12HTCOAX1. 8 AIR12HTCOAX
2 Wall mounting
2. 1 Installation with optional bracket2. 1 Installation with optional bracket
2. 2 Installation with standard bracket2. 2 Installation with standard bracket
3 Connections and controls
3. 1 AIR04 rear panel3. 1 AIR04 rear panel
3. 2 AIR06 rear panel3. 2 AIR06 rear panel
3. 3 AIR08 rear panel3. 3 AIR08 rear panel
3. 4 AIR08TCOAX rear panel3. 4 AIR08TCOAX rear panel
3. 4 AIR12HTCOAX rear panel3. 4 AIR12HTCOAX rear panel
4 Configuration examples
4. 1 Conguration 14. 1 Conguration 1
4. 2 Conguration 24. 2 Conguration 2
4. 3 Conguration 34. 3 Conguration 3
Technical specificationTechnical specification
5 Connection cables
5. 1 Input connection5. 1 Input connection
5. 2 Output connection5. 2 Output connection
6 Connectors
6. 1 Audio signal connectors6. 1 Audio signal connectors
77 TroubleshootingTroubleshooting
88 Brief notes on acousticsBrief notes on acoustics
Sicurezza
Avvertenze generaliAvvertenze generali
Attenzioni e precauzioni per l’installazioneAttenzioni e precauzioni per l’installazione
1 Introduzione
1. 1 AIR04X1. 1 AIR04X
1. 2 AIR04T1. 2 AIR04T
1. 3 AIR06X1. 3 AIR06X
1. 4 AIR06T1. 4 AIR06T
1. 5 AIR08X1. 5 AIR08X
1. 6 AIR08T1. 6 AIR08T
1. 7 AIR08TCOAX1. 7 AIR08TCOAX
1. 8 AIR12HTCOAX1. 8 AIR12HTCOAX
2 Installazione a muro
2. 1 Installazione con staa opzionale2. 1 Installazione con staa opzionale
2. 2 Installazione con staa di serie2. 2 Installazione con staa di serie
3 Pannello posteriore diffusoriPannello posteriore diffusori
3. 1 Pannello posteriore AIR043. 1 Pannello posteriore AIR04
3. 2 Pannello posteriore AIR063. 2 Pannello posteriore AIR06
3. 3 Pannello posteriore AIR083. 3 Pannello posteriore AIR08
3. 4 Pannello posteriore AIR08TCOAX3. 4 Pannello posteriore AIR08TCOAX
3. 4 Pannello posteriore AIR12HTCOAX3. 4 Pannello posteriore AIR12HTCOAX
4 Esempi di configurazione
4. 1 Congurazione 14. 1 Congurazione 1
4. 2 Congurazione 24. 2 Congurazione 2
4. 3 Congurazione 34. 3 Congurazione 3
Specifiche tecnicheSpecifiche tecniche
5 Cavi di collegamento
5. 1 Collegamenti di ingresso5. 1 Collegamenti di ingresso
5. 2 Collegamenti di uscita5. 2 Collegamenti di uscita
6 Connettori
6. 1 Connettori di segnale audio6. 1 Connettori di segnale audio
77 Risoluzione dei problemiRisoluzione dei problemi
88 Brevi cenni di acusticaBrevi cenni di acustica
4
5
7
9
11
13
15
17
19
21
23
25
26
27
28
29
29
30
31
32
33
35
35
36
37
38
• AIR04X/T - AIR06X/T - AIR08X/T - AIR08TCOAX
- AIR12HTCOAX
• Manuale utente
Contenuto dell'imballo:
• AIR04X/T - AIR06X/T - AIR08X/T -
AIR08TCOAX - AIR12HTCOAX
• User manual
Packing content:

4AIR series ENIT
SAFETY
General instruction
• The products referred to in this manual con-
form to the European Community Directives
and are therefore marked with .
• Connection must be made to a power supply
system tted with ecient earthing (Class I
appliance according to standard EN 60598-
1). It is, moreover, recommended to protect
the supply lines of the units from indirect
contact and/or shorting to earth by using ap-
propriately sized residual current devices.
• The connection to the main network of elec-
tric distribution must be carried out by a
qualied electrical installer. Check that the
main frequency and voltage correspond to
those for which the unit is designed as given
on the electrical data label.
• This unit is not for home use, only profes-
sional applications.
• Make certain that no inammable liquids,
water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by quali-
ed technical personnel. Contact the nearest
sales point for an inspection or contact the
manufacturer directly.
• If the unit is to be put out of operation deni-
tively, take it to a local recycling plant for a
disposal which is not harmful to the environ-
ment.
Before carrying out any operations with the unit,
carefully read this instruction manual, and keep it
with cure for future reference.
It contains important information about the
installation, usage and maintenance of the unit.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono
conformi alle Direttive della Comunità Euro-
pea e pertanto recano la sigla .
• È obbligatorio eettuare il collegamento ad
un impianto di alimentazione dotato di un’ef-
ciente messa a terra (apparecchio di Classe I
secondo norma EN 60598-1). Si raccomanda,
inoltre, di proteggere le linee di alimentazione
delle unità dai contatti indiretti e/o cortocircui-
ti verso massa tramite l’uso di interruttori die-
renziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di
distribuzione dell’energia elettrica devono
essere eettuate da un installatore elettrico
qualicato. Vericare che frequenza e tensione
della rete corrispondono alla frequenza ed alla
tensione per cui l’unità è predisposta, indicate
sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso
professionale.
• Evitare che nell’unità penetrino liquidi inam-
mabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche
all’unità.
• Tutti gli interventi devono essere sempre e
solo eettuati da personale tecnico qualica-
to. Rivolgersi al più vicino centro di assistenza
tecnica autorizzato.
• Se si desidera eliminare il dispositivo deniti-
vamente, consegnarlo per lo smaltimento ad
un’istituzione locale per il riciclaggio.
WARNING!
Prima di effettuare qualsiasi operazione con
l’unità, leggere con attenzione questo manuale
e conservarlo accuratamente per riferimenti
futuri. Contiene informazioni importanti riguardo
l’installazione, l’uso e la manutenzione dell’unità.
ATTENZIONE!

5
AIR series ENIT
Attenzioni e precauzioni per l’installazione
• Questo prodotto da solo oppure in combina-
zione con amplicatore può essere capace di
produrre livelli sonori che possono causare
perdite d’udito permanenti. Si raccomanda di
evitare l’esposizione ad alti livelli sonori o livelli
non confortevoli per periodi di tempo lunghi.
• Vi sono numerosi fattori meccanici ed elettri-
cida considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente
acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
• Se il dispositivo dovesse trovarsi ad operare
in condizioni dierenti da quelle descritte nel
presente manuale, potrebbero vericarsi dei
danni; in tal caso la garanzia verrebbe a deca-
dere. Inoltre, ogni altra operazione potrebbe
provocare cortocircuiti, incendi, scosse elettri-
che, rotture ect.
• Per le versioni con amplicatore incorporato:
- Collegare il prodotto ad una linea di alimen-
tazione adeguata facendo uso del cavo rete
in dotazione, controllando sempre che sia
in buono stato.
- Fare attenzione che il punto di alimentazio-
ne sia dotato di una eciente presa di terra.
- Disconnettere il cavo rete se non viene usa-
to per un lungo periodo di tempo.
• Evitare di installare l’unità in prossimità di fonti
di calore.
• Posizionare l’unità al riparo dagli agenti atmo-
sferici e a distanza di sicurezza dall’acqua.
• Non appoggiare l’unità su parti inammabili.
• L’installazione del prodotto è prevista a pavi-
mento o mediante appropriati ganci per so-
spensione o su specici supporti adeguati al
peso da sopportare. Si raccomanda di rispetta-
re sempre le vigenti norme di sicurezza.
• Nel caso di installazione sospesa, questa deve
avvenire sotto la responsabilità dell’installato-
re, nel rispetto di tutte le precauzioni e le nor-
me di sicurezza applicabili nel caso specico.
Non è possibile fornire regole e consigli det-
tagliati e validi per i tutti i casi, ma ricordiamo
che, per la sicurezza dell’installazione, occorre
seguire alcune precauzioni importanti:
- Per la sospensione, utilizzare accessori (con-
formi alle norme di sicurezza applicabili nel
paese di impiego) il cui produttore ne di-
chiari e ne garantisca la portata.
- Non usare un solo accessorio per la sospen-
sione (ad esempio, una sola catena), ma al-
meno due, di portata adeguata. In caso di
Warnings and installation precautions
• This product in combination with ampli-
er, may be capable of producing dangerous
sound levels that could cause permanent
hearing loss. Do not operate for a long period
of time at high volume level or at a level that is
uncomfortable.
• There are numerous mechanical and electrical
factors to be considered when installing a profes-
sional audio system (in addition to those which
are strictly acoustic, such as sound pressure, an-
gles of coverage, frequency response, etc.).
• If this device will be operated in any way dier-
ent to the one described in this manual, it may
suer damages and the guarantee becomes
void. Furthermore, any other operation may
lead to dangers like short circuit, burns, elec-
tric shock, ect.
• The version with the built-in amplier needs
extra precautions:
- Connect the apparatus to a power supply
using only power cord included making al-
ways sure it is in good conditions.
- Make sure that power supply has a proper
ground connection.
- Power supply cord should be unplugged
from the outlet when left unused for a long
period of time.
• Do not install the xture near sources of heat.
• Protect the xture from atmospheric agents
and keep it away from water.
• Do not place the unit on inammable parts or
material.
• The product is designed for suspended or oor
installation or installation on special stands
able to support its weight. It is recommended
to follow all applicable safety regulations.
• All hanging installation jobs are carried out
under the sole responsibility of the person
doing the actual work and must be done in full
compliance with all the applicable safety rules
and regulations. We do not attempt to provide
detailed guidelines for all the potential ways
in which these extremely exible systems can
be installed, but do want to remind you that
to ensure a safe installation, it is necessary to
adhere to the following:
- When hanging the speakers, use only means
of suspension (in accordance with the safety
regulation valid in the country of use) having
a carrying capacity rated and guaranteed by
the manufacturer.
- Never depend on only one means of

6AIR series ENIT
rottura di uno di essi, l’altro sarà in grado
di sostenere il sistema.
- Vericare sempre che la struttura cui i
diusori sono sospesi sia in grado di sop-
portarne il peso, anche in condizioni av-
verse. Considerare l’eetto di altri carichi
(ad esempio, il vento nelle installazioni
all’aperto).
• Evitare di orientare i microfoni nella stessa
direzione degli altoparlanti; potrebbero ge-
nerare fastidiosi inneschi (eetto Larsen).
• Evitare di toccare il cono degli altoparlanti
con qualsiasi oggetto o con le mani per non
arrecare danneggiamenti irreparabili.
• Prima di iniziare qualsiasi operazione di ma-
nutenzione o pulizia disconnettere l’unità
dalla rete di alimentazione.
• Per la pulizia del prodotto non usare solventi
tipo acetone o alcool per non danneggiare
la nitura esterna e le serigrae dei pannelli.
suspension for hanging speakers (for example
one chain); always use at least two of them
and make sure they are suciently strong. So,
if one fails the other will sustain the load.
- Always make sure that the truss structure
intended to support the speakers is sturdy
enough to hold their weight, even under
stressful, adverse conditions.
• Avoid pointing microphones in the direction
of the speakers, as this could result in annoy-
ing feedbacks.
• Avoid touching the cones of the loudspeak-
ers with any object or with your hands, as this
could cause irreparable damage.
• Before starting any maintenance work or clean-
ing the unit, cut o power from the main supply.
• When cleaning loudspeakers, please do not
use solvents such as acetone or alcohol, since
they may damage the of the unit outer nish
and the printings on the panels.

7
AIR series ENIT
- 1 - INTRODUZIONE
1.1 AIR04X
DESCRIZIONE
Il diusore full-range a due vie AIR04X con pro-
tezione impermeabile IP46, è ideale per piccole
installazioni all’esterno o all’interno e può essere
impiegato come satellite in combinazione con
i sub DAD ARK208. Il cabinet in polipropilene
garantisce una completa protezione ai raggi
ultravioletti. La griglia è in alluminio perforato
rivestito internamente in tessuto impermeabile
e poliuretano espanso a celle aperte.Il logo PRO-
AUDIO può essere ruotato per l’installazione sia
in verticale che in orizzontale.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 4’’ woofer/1’’v.c.
• Alte frequenze: 1’’ tweeter a cupola/0.8’’v.c.
CARATTERISTICHE
• AES/program power: 50/100 W
• SPL max: 109 dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 88 dB
• Impedenza: 16 Ohm
• SPL cont/peak: 103/109 dB
• Frequency response: 75-20.000 Hz
• Dispersione HxV: 120x90°
• Frequenza di cross over: 3500 Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 160/180 Hz
• Amplicatore raccomandato no a: 100 W
CONNETTORI INGRESSI USCITE
• Connettore a vite IN/OUT: phoenix
- 1 - INTRODUCTION
1.1 AIR04X
DESCRIPTION
Vertically or horizontally mounted with the
brackets /supplied supports
Tested to withstand snow, rain and salt
Suitable for use on the boat
The AIR04X 2-way full-range loudspeaker with
IP46 waterproof protection is ideal for small out-
door or indoor installations and can be used in
combination with DAD ARK208 sub.
The polypropylene cabinet provides complete
protection against ultraviolet rays.
The grid is made of perforated aluminium, inter-
nally lined with waterproof fabric and open cell
polyurethane foam.
The PROAUDIO logo can be rotated for vertical or
horizontal installation.
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: passive 2 way
COMPONENTS
• Low frequency: 4’’woofer/1’’v.c.
• High frequency: 1’’dome tweeter/0.8’’v.c.
FEATURES
• AES/program power: 50/100 W
• SPL max: 109d B @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 88 dB
• Impedance: 16 Ohm
• SPL cont/peak: 103/109 dB
• Frequency response: 75-20.000 Hz
• Coverage angle HxV: 120x90°
• Cross over frequency: 3500 Hz
• Protection: H.F. signal compression
• Suggest HPF range: 160/180 Hz
• Recommended amplier up to: 100 W
INPUT/OUTPUT CONNECTORS
• Screw terminal IN/OUT: phoenix

8AIR series ENIT
COSTRUZIONE DEL CABINET
• Materiale cabinet: polypropilene
• Sistema di sospensione: staa a muro (inclu-
sa)
CARATTERISTICHE FISICHE
• Grado IP: 46 per installazioni outdoor
• Dimensioni (LxAxP): 141x230x170 mm
• Peso: 2.6 kg
CABINET CONSTRUCTION
• Cabinet material: polypropilene
• Sospension system: wall brackets (included)
PHYSICAL
• IP rating: 46 for outdoor installations
• Dimensions (WxHxD): 141x230x170 mm
• Weight: 2.6 kg

9
AIR series ENIT
1.2 AIR04T
DESCRIZIONE
Il diusore full-range a due vie AIR04T con pro-
tezione impermeabile IP46, è ideale per piccole
installazioni all’esterno o all’interno e può essere
impiegato come satellite in combinazione con
i sub DAD ARK208. Dotato di trasformatore per
utilizzo in sistemi a 100V. Il cabinet in polipropi-
lene garantisce una completa protezione ai raggi
ultravioletti. La griglia è in alluminio perforato
rivestito internamente in tessuto impermeabile
e poliuretano espanso a celle aperte.Il logo PRO-
AUDIO può essere ruotato per l’installazione sia
in verticale che in orizzontale.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 4’’ woofer/1’’v.c.
• Alte frequenze: 1’’ tweeter a cupola/0.8’’v.c.
CARATTERISTICHE
• AES/program power: 50/100 W
• Input 100 V: 12.5/25/50 W
• SPL max: 109dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 88 dB
• Impedenza: 16 Ohm
• SPL cont/peak: 103/109 dB
• Frequency response: 75-20.000 Hz
• Dispersione HxV: 120x90°
• Frequenza di cross over: 3500 Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 160/180Hz
• Amplicatore raccomandato no a: 100 W
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: Phoenix IN/OUT
1.2 AIR04T
DESCRIPTION
Vertically or horizontally mounted with the
brackets /supplied supports
Tested to withstand snow, rain and salt
Suitable for use on the boat
The AIR04T 2-way full-range loudspeaker with
IP46 waterproof protection is ideal for small out-
door or indoor installations and can be used in
combination with DAD ARK208 divers.
Equipped with a transformer for use in 100V sys-
tems.
The polypropylene cabinet guarantees complete
protection against ultraviolet rays.
The grid is in perforated aluminium, internally
covered in waterproof fabric and open cell ex-
panded polyurethane.
The PROAUDIO logo can be rotated for vertical or
horizontal installation.
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: passive 2 way
COMPONENTS
• Low frequency: 4’’woofer/1’’v.c.
• High frequency: 1’’dome tweeter/0.8’’v.c.
FEATURES
• AES/program power: 50/100 W
• Input 100 V: 12.5/25/50 W
• SPL max: 109dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 88 dB
• Impedance: 16 Ohm
• SPL cont/peak: 103/109dB
• Frequency response: 75-20.000 Hz
• Coverage angle HxV: 120x90°
• Cross over frequency: 3500 Hz
• Protection: H.F. signal compression
• Suggest HPF range: 160/180 Hz
• Recommended amplier up to: 100 W
INPUT/OUTPUT CONNECTORS
• Input signal: Phoenix IN/OUT

10 AIR series ENIT
COSTRUZIONE DEL CABINET
• Materiale cabinet: polypropilene
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE FISICHE
• Grado IP: 46 per installazioni outdoor
• Dimensioni (LxAxP): 141x230x170 mm
• Peso: 3.2 kg
CABINET CONSTRUCTION
• Cabinet material: polypropilene
• Sospension system: wall brackets (included)
PHYSICAL
• IP rating: 46 for outdoor installations
• Dimensions (WxHxD): 141x230x170 mm
• Weight: 3.2 kg

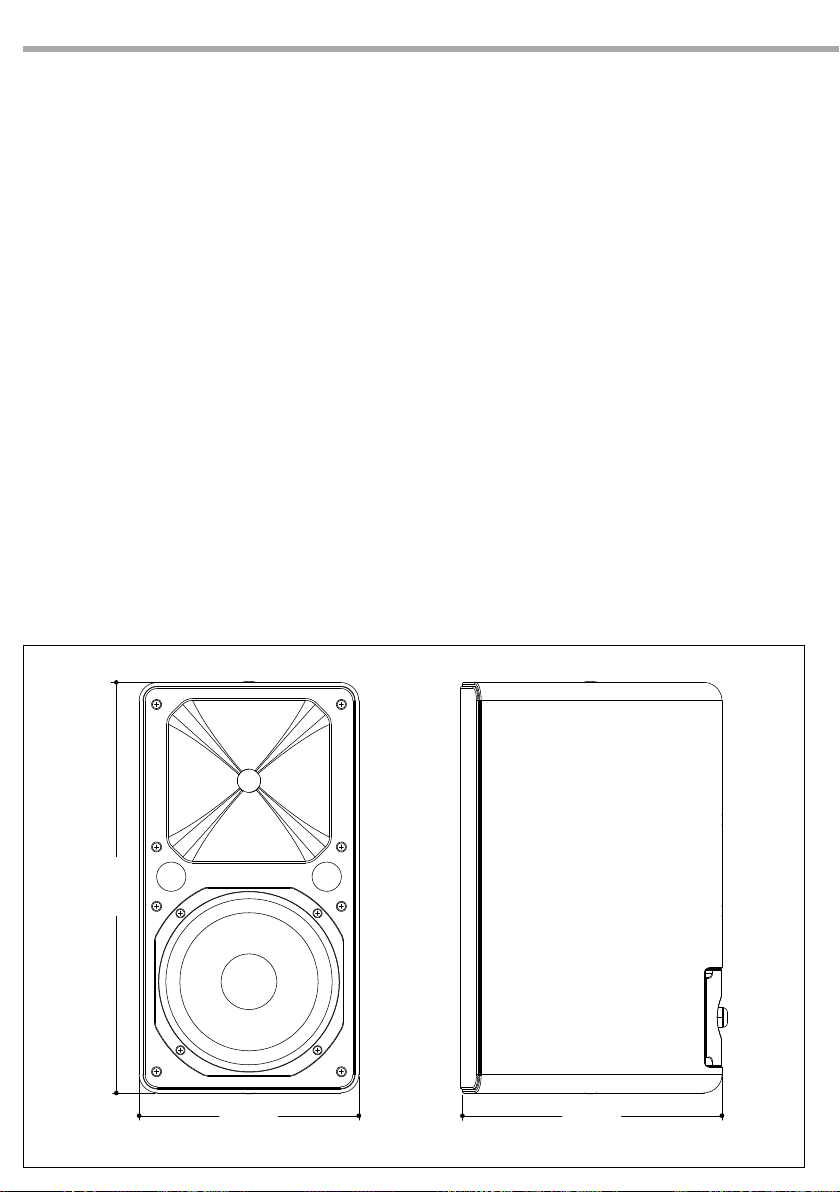

141 mm
5.55 in
230 mm
9.06 in
170 mm
6.69 in
Fig.1Technical drawing

11
AIR series ENIT
1.3 AIR06X
DESCRIZIONE
Il diusore full-range a due vie AIR06X con pro-
tezione impermeabile IP46, è ideale per piccole
installazioni all’esterno o all’interno e può essere
impiegato come satellite in combinazione con
i sub DAD ARK208. Il cabinet in polipropilene
garantisce una completa protezione ai raggi
ultravioletti. La griglia è in alluminio perforato
rivestito internamente in tessuto impermeabile
e poliuretano espanso a celle aperte.Il logo PRO-
AUDIO può essere ruotato per l’installazione sia
in verticale che in orizzontale.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 6’’ woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 120/240 W
• SPL max: 116 dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 89 dB
• Impedenza: 16 Ohm
• SPL cont/peak: 110/116 dB
• Frequency response: 60-18.000 Hz
• Dispersione HxV: 90x60°
• Frequenza di cross over: 2400 Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180 Hz
• Amplicatore raccomandato no a: 240 W
CONNETTORI INGRESSI USCITE
• Connettore a vite IN/OUT: phoenix
COSTRUZIONE DEL CABINET
• Materiale cabinet: polypropilene
1.3 AIR06X
DESCRIPTION
Vertically or horizontally mounted with the
brackets /supplied supports
Tested to withstand snow, rain and salt
Suitable for use on the boat
The AIR06X two-way full-range loudspeaker with
IP46 waterproof protection is ideal for small out-
door or indoor installations and can be used as a
satellite in combination with DAD ARK208 divers.
The polypropylene cabinet guarantees complete
protection against ultraviolet rays.
The grid is in perforated aluminium, internally
covered in waterproof fabric and open cell ex-
panded polyurethane.
The PROAUDIO logo can be rotated for vertical or
horizontal installation.
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: passive 2 way
COMPONENTS
• Low frequency: 6’’woofer/1.5’’v.c.
• High frequency: 1’’driver/1’’v.c.
FEATURES
• AES/program power: 120/240 W
• SPL max: 116 dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 89 dB
• Impedance: 16 Ohm
• SPL cont/peak: 110/116 dB
• Frequency response: 60-18.000 Hz
• Coverage angle HxV: 90x60°
• Cross over frequency: 2400 Hz
• Protection: H.F. signal compression
• Suggest HPF range: 140/180 Hz
• Recommended amplier up to: 240 W
INPUT/OUTPUT CONNECTORS
• Screw terminal IN/OUT: phoenix
CABINET CONSTRUCTION
• Cabinet material: polypropilene

12 AIR series ENIT
• Sistema di sospensione: staa a muro (inclu-
sa)
CARATTERISTICHE FISICHE
• Grado IP: 46 per installazioni outdoor
• Dimensioni (LxAxP): 182x362x224 mm
• Peso: 6.2 kg
• Sospension system: wall brackets (included)
PHYSICAL
• IP rating: 46 for outdoor installations
• Dimensions (WxHxD): 182x362x224 mm
• Weight: 6.2 kg

13
AIR series ENIT
1.4 AIR06T
DESCRIZIONE
Il diusore full-range a due vie AIR06T con pro-
tezione impermeabile IP46, è ideale per piccole
installazioni all’esterno o all’interno e può essere
impiegato come satellite in combinazione con
i sub DAD ARK208. Dotato di trasformatore per
utilizzo in sistemi a 100V. Il cabinet in polipropi-
lene garantisce una completa protezione ai raggi
ultravioletti. La griglia è in alluminio perforato
rivestito internamente in tessuto impermeabile
e poliuretano espanso a celle aperte.Il logo PRO-
AUDIO può essere ruotato per l’installazione sia
in verticale che in orizzontale.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 6’’ woofer/1.5’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 120/240 W
• Input 100 V: 30/60/120 W
• SPL max: 116dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 89 dB
• Impedenza: 16 Ohm
• SPL cont/peak: 110/116 dB
• Frequency response: 60-18.000 Hz
• Dispersione HxV: 90x60°
• Frequenza di cross over: 240 0Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180 Hz
• Amplicatore raccomandato no a: 240 W
CONNETTORI INGRESSI USCITE
• Connettore a vite IN/OUT: phoenix
• Segnale d’ingresso: Phoenix IN/OUT
1.4 AIR06T
DESCRIPTION
Vertically or horizontally mounted with the
brackets /supplied supports
Tested to withstand snow, rain and salt
Suitable for use on the boat
The AIR06T 2-way full-range loudspeaker with
IP46 waterproof protection is ideal for small out-
door or indoor installations and can be used as a
satellite in combination with DAD ARK208 divers.
Equipped with a transformer for use in 100V sys-
tems.
The polypropylene cabinet guarantees complete
protection against ultraviolet rays.
The grid is in perforated aluminium, internally
covered in waterproof fabric and open cell ex-
panded polyurethane.
The PROAUDIO logo can be rotated for vertical or
horizontal installation.
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: passive 2 way
COMPONENTS
• Low frequency: 6’’woofer/1.5’’v.c.
• High frequency: 1’’driver/1’’v.c.
FEATURES
• AES/program power: 120/240 W
• Input 100 V: 30/60/120 W
• SPL max: 116dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 89 dB
• Impedance: 16 Ohm
• SPL cont/peak: 110/116 dB
• Frequency response: 60-18.000 Hz
• Coverage angle HxV: 90x60°
• Cross over frequency: 2400 Hz
• Protection: H.F. signal compression
• Suggest HPF range: 140/180 Hz
• Recommended amplier up to: 240 W
INPUT/OUTPUT CONNECTORS
• Screw terminal IN/OUT: phoenix
• Input signal: Phoenix IN/OUT

14 AIR series ENIT
COSTRUZIONE DEL CABINET
• Materiale cabinet: polypropilene
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE FISICHE
• Grado IP: 46 per installazioni outdoor
• Dimensioni (LxAxP): 182x362x224 mm
• Peso: 7.2 kg
CABINET CONSTRUCTION
• Cabinet material: polypropilene
• Sospension system: wall brackets (included)
PHYSICAL
• IP rating: 46 for outdoor installations
• Dimensions (WxHxD): 182x362x224 mm
• Weight: 7.2 kg
182 mm
7.17 in
363 mm
14.30 in
224 mm
8.81 in
Fig.2Technical drawing

15
AIR series ENIT
1.5 AIR08X
DESCRIZIONE
Il diusore full-range a due vie AIR08X con pro-
tezione impermeabile IP46, è ideale per piccole e
medie installazioni all’esterno o all’interno e può
essere impiegato come satellite in combinazione
con i sub DAD ARK208. Il cabinet in polipropile-
ne garantisce una completa protezione ai raggi
ultravioletti. La griglia è in alluminio perforato
rivestito internamente in tessuto impermeabile
e poliuretano espanso a celle aperte.Il logo PRO-
AUDIO può essere ruotato per l’installazione sia
in verticale che in orizzontale.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: passivo 2 vie
COMPONENTI
• Basse frequenze: 8’’ woofer/2’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 180/360 W
• SPL max: 122 dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 94 dB
• Impedenza: 16 Ohm
• SPL cont/peak: 116/122dB
• Frequency response: 60-18.000 Hz
• Dispersione HxV: 90x50°
• Frequenza di cross over: 2300 Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180 Hz
• Amplicatore raccomandato no a: 360 W
CONNETTORI INGRESSI USCITE
• Connettore a vite IN/OUT: phoenix
COSTRUZIONE DEL CABINET
• Materiale cabinet: polypropilene
1.5 AIR08X
DESCRIPTION
Vertically or horizontally mounted with the
brackets /supplied supports
Tested to withstand snow, rain and salt
Suitable for use on the boat
The AIR08X 2-way full-range loudspeaker with
IP46 waterproof protection is ideal for small out-
door or indoor installations and can be used in
combination with DAD ARK208 sub.
The polypropylene cabinet provides complete
protection against ultraviolet rays.
The grid is made of perforated aluminium, inter-
nally lined with waterproof fabric and open cell
polyurethane foam.
The PROAUDIO logo can be rotated for vertical or
horizontal installation.
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: passive 2 way
COMPONENTS
• Low frequency: 8’’woofer/2’’v.c.
• High frequency: 1’’driver/1’’v.c.
FEATURES
• AES/program power: 180/360 W
• SPL max: 122 dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 94dB
• Impedance: 16 Ohm
• SPL cont/peak: 116/122 dB
• Frequency response: 60-18.000 Hz
• Coverage angle HxV: 90x50°
• Cross over frequency: 2300 Hz
• Protection: H.F. signal compression
• Suggest HPF range: 140/180 Hz
• Recommended amplier up to: 360 W
INPUT/OUTPUT CONNECTORS
• Screw terminal IN/OUT: phoenix
CABINET CONSTRUCTION
• Cabinet material: polypropilene

16 AIR series ENIT
• Sistema di sospensione: staa a muro (in-
clusa)
CARATTERISTICHE FISICHE
• Grado IP: 46 per installazioni outdoor
• Dimensioni (LxAxP): 241x450x285 mm
• Peso: 9.6 kg
• Sospension system: wall brackets (included)
PHYSICAL
• IP rating: 46 for outdoor installations
• Dimensions (WxHxD): 241x450x285 mm
• Weight: 9.6 kg

17
AIR series ENIT
1.6 AIR08T
DESCRIZIONE
Il diusore full-range a due vie AIR08T con prote-
zione impermeabile IP46, è ideale per piccole e
medie installazioni all’esterno o all’interno e può
essere impiegato come satellite in combinazione
con i sub DAD ARK208. Dotato di trasformatore
per utilizzo in sistemi a 100V. Il cabinet in poli-
propilene garantisce una completa protezione ai
raggi ultravioletti. La griglia è in alluminio perfo-
rato rivestito internamente in tessuto impermea-
bile e poliuretano espanso a celle aperte.Il logo
PROAUDIO può essere ruotato per l’installazione
sia in verticale che in orizzontale.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: passivo 2 vie
• COMPONENTI
• Basse frequenze: 8’’ woofer/2’’v.c.
• Alte frequenze: 1’’ driver/1’’v.c.
CARATTERISTICHE
• AES/program power: 180/360 W
• Input 100 V: 45/90/180 W
• SPL max: 122dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 94 dB
• Impedenza: 16 Ohm
• SPL cont/peak: 116/122 dB
• Frequency response: 60-18.000 Hz
• Dispersione HxV: 90x50°
• Frequenza di cross over: 2300Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 140/180Hz
• Amplicatore raccomandato no a: 360 W
CONNETTORI INGRESSI USCITE
• Connettore a vite IN/OUT: phoenix
• Segnale d’ingresso: Phoenix IN/OUT
1.6 AIR08T
DESCRIPTION
Vertically or horizontally mounted with the
brackets /supplied supports
Tested to withstand snow, rain and salt
Suitable for use on the boat
The AIR08T 2-way full-range loudspeaker with
IP46 waterproof protection is ideal for small out-
door or indoor installations and can be used as a
satellite in combination with DAD ARK208 divers.
Equipped with a transformer for use in 100V sys-
tems.
The polypropylene cabinet guarantees complete
protection against ultraviolet rays.
The grid is in perforated aluminium, internally
covered in waterproof fabric and open cell ex-
panded polyurethane.
The PROAUDIO logo can be rotated for vertical or
horizontal installation.
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: passive 2 way
COMPONENTS
• Low frequency: 8’’woofer/2’’v.c.
• High frequency: 1’’driver/1’’v.c.
FEATURES
• AES/program power: 180/360 W
• Input 100 V: 45/90/180W
• SPL max: 122dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 94dB
• Impedance: 16 Ohm
• SPL cont/peak: 116/122dB
• Frequency response: 60-18.000 Hz
• Coverage angle HxV: 90x50°
• Cross over frequency: 2300 Hz
• Protection: H.F. signal compression
• Suggest HPF range: 140/180 Hz
• Recommended amplier up to: 360 W
INPUT/OUTPUT CONNECTORS
• Screw terminal IN/OUT: phoenix

18 AIR series ENIT
COSTRUZIONE DEL CABINET
• Materiale cabinet: polypropilene
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE FISICHE
• Grado IP: 46 per installazioni outdoor
• Dimensioni (LxAxP): 241x450x285 mm
• Peso: 10.8 kg
• Input signal: Phoenix IN/OUT
CABINET CONSTRUCTION
• Cabinet material: polypropilene
• Sospension system: wall brackets (included)
PHYSICAL
• IP rating: 46 for outdoor installations
• Dimensions (WxHxD): 241x450x285 mm
• Weight: 10.8 kg
241 mm
9.49 in
450 mm
17.73 in
285 mm
11.21 in
Fig.3Technical drawing

19
AIR series ENIT
1.7 AIR08TCOAX
DESCRIZIONE
Il diusore full-range a due vie AIR08TCOAX con
protezione impermeabile IP56, è ideale per sono-
rizzare lunghe distanze in installazioni professiona-
li sia al chiuso che all’aperto. Il trasduttore coassiale
permete una copertura uniforme ed un elevata
intellegibilità. Dotato di trasformatore per utilizzo
in sistemi a 100V. Il cabinet in polipropilene garan-
tisce una completa protezione ai raggi ultravioletti.
La griglia è in alluminio perforato rivestito inter-
namente in tessuto impermeabile e poliuretano
espanso a celle aperte.
Testato per resistere a neve, pioggia e sale.
Adatto per l’uso in barca.
SPECIFICHE TECNICHE
DIFFUSORE
• Sistema: passivo 2 vie coassiale
COMPONENTI
• Basse frequenze: 8’’ woofer/2’’v.c.
• Alte frequenze: 1’’ driver/1.4’’v.c.
CARATTERISTICHE
• AES/program power: 180/360 W
• Input 100 V: 45/90/180 W
• SPL max: 123dB @1m (campo libero)
SPECIFICHE ACUSTICHE
• Sensibilità: 96dB @1W/1m (campo libero)
• Impedenza: 8 Ohm
• SPL cont/peak: 117/123dB @1m (campo libero)
• Frequency response: 80-18000 Hz (±3dB)
• Dispersione HxV: 100x100°
• Frequenza di cross over: 2500 Hz
• Protezione: compressione sulle H.F.
• Frequenza di taglio consigliata: 120/160Hz
• Amplicatore raccomandato no a: 360 W
CONNETTORI INGRESSI USCITE
• Segnale d’ingresso: Terminale a vite IN/OUT
1.7 AIR08TCOAX
DESCRIPTION
The AIR08TCOAX 2-way full-range loudspeaker
with IP56 waterproof protection is ideal for long
distances in professional installations both in-
doors and outdoors.
The coaxial transducer allows uniform coverage
and high intelligibility.
Equipped with a transformer for use in 100V sys-
tems.
The polypropylene cabinet guarantees complete
protection against ultraviolet rays.
The grid is in perforated aluminium, internally
covered in waterproof fabric and open cell ex-
panded polyurethane.
Tested to withstand snow, rain and salt
Suitable for use on the boat
TECHNICAL SPECIFICATIONS
LOUDSPEAKER
• System type: passive 2 way coaxial design
COMPONENTS
• Low frequency: 8’’woofer/2’’v.c.
• High frequency: 1’’driver/1.4’’v.c.
FEATURES
• AES/program power: 180/360 W
• Input 100 V: 45/90/180 W
• SPL max: 123dB @1m (free eld)
ACOUSTICAL SPECIFICATIONS
• Sensitivity: 96dB @1W/1m (free eld)
• Impedance: 8 Ohm
• SPL cont/peak: 117/123dB @1m (free eld)
• Frequency response: 80-18000Hz (±3dB)
• Coverage angle HxV: 100x100°
• Cross over frequency: 2500 Hz
• Protection: H.F. signal compression
• Suggest HPF range: 120/160 Hz
• Recommended amplier up to: 360 W
INPUT/OUTPUT CONNECTORS
• Input signal: screw terminal IN/OUT

20 AIR series ENIT
COSTRUZIONE DEL CABINET
• Materiale cabinet: polypropilene
• Sistema di sospensione: staa a muro (inclusa)
CARATTERISTICHE FISICHE
• Grado IP: 56 per installazioni outdoor
• Dimensioni (LxAxP): 300x302x334 mm
• Peso: 10 kg
CABINET CONSTRUCTION
• Cabinet material: polypropilene
• Sospension system: wall brackets (included)
PHYSICAL
• IP rating: 56 for outdoor installations
• Dimensions (WxHxD): 300x302x334 mm
• Weight: 10 kg
300 mm
11.81 in
300 mm
11.82 in
334 mm
13.15 in
Fig.4Technical drawing
