probst PW-III User manual

51100011 V2DE/GB/FR
Betriebsanleitung
Operating Instructions
Instructions d'emploi
PW-III

Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht
eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine
Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der
EU / EFTA senden wir Ihnen diese kostenlos nach. Für Länder außerhalb der EU / EFTA erstellen wir
Ihnen gerne ein Angebot für eine Betriebsanleitung in Landessprache, falls die Übersetzung nicht
durch den Händler/Importeur organisiert werden kann.
Please note that the product may not be used / put into operation without these operating
instructions in the national language. If you did not receive operating instructions in your national
language with the delivery of the product, please contact us. In countries of the EU / EFTA we will
send them to you free of charge. For countries outside the EU / EFTA, we will be pleased to provide
you with an offer for an operating manual in the national language if the translation cannot be
organised by the dealer/importer.

5110.0011
V2 ~ 1
DE
Betriebsanleitung
Original Betriebsanleitung
Palettenwagen PW-III
PW-III

Inhalt
2 / 12
5110.0011
V2
DE
Inhalt
1EG-Konformitätserklärung .................................................................................................................................... 3
2Allgemeines............................................................................................................................................................ 4
2.1 Bestimmungsgemäßer Einsatz ......................................................................................................................4
2.2 Übersicht und Aufbau .................................................................................................................................... 5
2.3 Technische Daten ........................................................................................................................................... 5
2.3.1 Technische Merkmale................................................................................................................................ 5
3Sicherheit................................................................................................................................................................ 6
3.1 Sicherheitshinweise........................................................................................................................................6
3.2 Sicherheitskennzeichnung .............................................................................................................................6
3.3 Definition Fachpersonal / Sachkundiger........................................................................................................6
3.4 Persönliche Sicherheitsmaßnahmen ............................................................................................................. 7
3.5 Schutzausrüstung........................................................................................................................................... 7
3.6 Unfallschutz .................................................................................................................................................... 7
3.7 Funktions- und Sichtprüfung.......................................................................................................................... 7
3.7.1 Allgemeines................................................................................................................................................ 7
4Einstellung und Bedienung ................................................................................................................................... 8
4.1 Einstellung.......................................................................................................................................................8
4.2 Bedienung.......................................................................................................................................................9
4.2.1 Nachfüllen Hydrauliköl ..............................................................................................................................9
5Wartung und Pflege..............................................................................................................................................10
5.1 Wartung ........................................................................................................................................................ 10
5.1.1 Mechanik....................................................................................................................................................... 10
5.2 Störungsbeseitigung .................................................................................................................................... 10
5.3 Reparaturen................................................................................................................................................... 11
5.4 Prüfungspflicht .............................................................................................................................................. 11
5.5 Hinweis zum Typenschild .............................................................................................................................. 11
5.6 Hinweis zur Vermietung/Verleihung von PROBST-Geräten.........................................................................12

EG-Konformitätserklärung
3 / 12
5110.0011
V2
DE
1EG-Konformitätserklärung
Bezeichnung:
Typ:
Artikel-Nr.:
Palettenwagen PW-III
PW-III
5110.0011
Hersteller:
Probst GmbH
Gottlieb-Daimler-Straße 6
71729 Erdmannhausen, Germany
[email protected]
www.probst-handling.de
Die vorstehend bezeichnete Maschine entspricht den einschlägigen Vorgaben nachfolgender EU-Richtlinien:
2006/42/EG (Maschinenrichtlinie)
Folgende Normen und technische Spezifikationen wurden herangezogen:
DIN EN ISO 12100
Sicherheit von Maschinen - Allgemeine Gestaltungsleitsätze - Risikobeurteilung und Risikominderung (ISO 12100:2010)
DIN EN ISO 13857
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und
unteren Gliedmaßen (ISO 13857:2008).
Dokumentationsbevollmächtigter:
Name: J. Holderied
Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany
Unterschrift, Angaben zum Unterzeichner:
Erdmannhausen, 25.07.2018..........................................................................
(M. Probst, Geschäftsführer)

Allgemeines
4 / 12
5110.0011
V2
DE
2Allgemeines
2.1 Bestimmungsgemäßer Einsatz
Das Gerät (PW III) ist ausschließlich geeignet für den Transport von Steinpaketen auf Paletten im
Baustellenbereich. Paletten müssen seitlich unterfahren werden.
Das Gerät (PW III) darf bei Hanglagen nur eingesetzt werden, wenn sie nicht mehr wie 15° Neigung betragen
und die herrschenden Verhältnisse einen gefahrlosen Umgang zulassen.
Es muss gewährleistet sein, dass der Untergrund das Gesamtgewicht tragen kann.
Das Gerät (PW IIII) kann sich bei Hanglagen von selbst in Bewegung setzen und erhebliche Schäden hervorrufen,
wenn er nicht ausreichend fixiert ist.
Die zulässige Traglast darf nicht überschritten werden.
Das Gerät PW III ist mit keiner Feststellbremse ausgestattet.
Aus diesem Grund ist es unbedingt notwendig, dass das Gerät PW III bei Hanglage zusätzlich mit Bremsklötzen
fixiert wird.
Das Absenken der Last erzeugt eine unvermeidliche Quetschstelle für die Füße. Deshalb immer Abstand halten.
Insbesondere sind Kinder gefährdet.
NICHT ERLAUBTE TÄTIGKEITEN:
Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen
gefährden Leib und Leben und sind deshalb grundsätzlich verboten!!
Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden.
Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt:
Transport von Menschen und Tieren.
Transport von Baustoffpaketen, Gegenständen und Materialien, die nicht in dieser Anleitung beschrieben
sind.
Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen
Einsatz unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der
dementsprechenden gesetzlichen Bestimmungen u. den der Konformitätserklärung verwendet
werden.
Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten!
Die am Einsatzort gültigen gesetzlichen Sicherheits- und Unfallvorschriften müssen zusätzlich
eingehalten werden.
Der Anwender muss sich vor jedem Einsatz vergewissern, dass:
das Gerät für den vorgesehenen Einsatz geeignet ist, sich im ordnungsgemäßen Zustand befindet
und die zu hebenden Lasten für das Heben geeignet sind.
In Zweifelsfällen setzen Sie sich vor der Inbetriebnahme mit dem Hersteller in Verbindung.

Allgemeines
5 / 12
5110.0011
V2
DE
2.2 Übersicht und Aufbau
Abb.1
1
Handgriff
2
Bedienhebel Hubzylinder
3
Gabelholmen (einstellbar)
2.3 Technische Daten
Typ:
Palettenlänge:
Abstand Gabelholm:
Tragfähigkeit:
Eigengewicht:
PW III
1.250 mm
einstellbar
1.500 kg
195 kg
2.3.1 Technische Merkmale
Hub bei Höchstlast:
Höchstbreite Palette:
Breite:
Länge:
Höhe:
200 mm
1263 mm
1615 mm
1400 mm
800 mm
Räderdruck:
Hydraulikölmenge:
Öltypen:
Groß 3,5 kg/cm2 (min. 2,7 /max. 3 bar)
Klein 2 kg/cm2
Zylinder blau/schwarz 0,5 l
Zylinder grau 0,3 l
SAE 10 Hydra; SHELL Tellus Oil 37;
HOUGHTON HD 22,5

Sicherheit
6 / 12
5110.0011
V2
DE
3Sicherheit
3.1 Sicherheitshinweise
Lebensgefahr!
Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge.
Gefährliche Situation!
Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder
Sachschäden die Folge sein.
Verbot!
Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder
Sachschäden die Folge.
Wichtige Informationen oder nützliche Tipps zum Gebrauch.
3.2 Sicherheitskennzeichnung
WARNZEICHEN
Symbol
Bedeutung
Bestell-Nr.:
Größe:
Quetschgefahr der Hände.
2904.0221
2904.0220
2904.0107
30 mm
50 mm
80 mm
GEBOTSZEICHEN
Symbol
Bedeutung
Bestell-Nr.:
Größe:
Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den
Sicherheitsvorschriften gelesen und verstanden haben.
2904.0665
2904.0666
30mm
50 mm
3.3 Definition Fachpersonal / Sachkundiger
Installations-, Wartungs- und Reparaturarbeiten an diesem Gerät dürfen nur von Fachpersonal oder Sachkundigen
durchgeführt werden!
Fachpersonal oder Sachkundige müssen für die folgenden Bereiche, soweit es
für dieses Gerät zutrifft, die notwendigen beruflichen Kenntnisse besitzen:
für Mechanik
für Hydraulik
für Pneumatik
für Elektrik

Sicherheit
7 / 12
5110.0011
V2
DE
3.4 Persönliche Sicherheitsmaßnahmen
Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und
verstanden haben.
Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür
beauftragten und qualifizierten Personen betrieben werden.
Es dürfen nur Geräte mit Handgriffen manuell geführt werden.
3.5 Schutzausrüstung
Die Schutzausrüstung besteht gemäß den
sicherheitstechnischen Anforderungen aus:
Schutzkleidung
Schutzhandschuhe
Sicherheitsschuhe
3.6 Unfallschutz
Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern.
Vorsicht bei Gewitter!
Arbeitsbereich ausreichend beleuchten.
Vorsicht bei nassen, angefrorenen oder verschmutzten Baustoffen.
Das Arbeiten mit dem Gerät bei Witterungsverhältnissen unter 3 °C (37,5 °F) ist verboten!
Es besteht die Gefahr des Abrutschens der Greifgüter bedingt durch Nässe oder Vereisung.
3.7 Funktions- und Sichtprüfung
3.7.1 Allgemeines
Das Gerät muss vor jedem Einsatz auf Funktion und Zustand geprüft werden.
Wartung, Schmierung und Störungsbeseitigung dürfen nur bei stillgelegtem Gerät erfolgen!
Bei Mängeln, die die Sicherheit betreffen, darf das Gerät erst nach einer kompletten
Mängelbeseitigung wieder eingesetzt werden.
Bei jeglichen Rissen, Spalten oder beschädigten Teilen an irgendwelchen Teilen des Gerätes, muss
sofort jegliche Nutzung des Gerätes gestoppt werden.
Die Betriebsanleitung für das Gerät muss am Einsatzort jederzeit einsehbar sein.
Das am Gerät angebrachte Typenschild darf nicht entfernt werden.
Unlesbare Hinweisschilder (wie Verbots- und Warnzeichen) sind auszutauschen.

Einstellung und Bedienung
8 / 12
5110.0011
V2
DE
4Einstellung und Bedienung
4.1 Einstellung
Vor dem Arbeiten mit dem Gerät (PW III) ist es notwendig, die Gabelholmen (3) auf den benötigten
Abstand einzustellen.
Die Gabelholmen (3) sind verschiebbar und können so stufenlos auf die Abmessung der Palette
angepasst werden.
Abb. 1
3
Gabelholmen

Einstellung und Bedienung
9 / 12
5110.0011
V2
DE
4.2 Bedienung
Zum Absenken der Gabelholmen (3) den am Hydraulikzylinder befindlichen Bedienhebel II entgegen dem
Uhrzeigersinn betätigen, wodurch ein sanftes allmähliches Absenken erzielt wird.
Sobald die Gabelholmen (3) weit genug abgesenkt sind, kann dem Gerät (PW III) unter die zu hebende
Palette gefahren werden.
Zum Heben der Last (Palette) Hubhebel I aus Stellung 1 in Stellung 2 und umgekehrt zu bringen, um die
gewünschte Höhe zu erreichen (Höchsthöhe 200 mm).
Berücksichtigen, dass die Aktion nur erfolgt, wenn sich Bedienhebel II auf Stellung 1 befindet.
Das Gerät (PW III) lässt sich nun an den Bestimmungsort bewegen. Zum Absenken der Last (Palette) den
am Hydraulikzylinder befindlichen Bedienhebel II entgegen dem Uhrzeigersinn betätigen, wodurch ein
sanftes allmähliches Absenken erzielt wird.
Das Absenken der Last erzeugt eine unvermeidliche Quetschstelle für die Füße. Deshalb immer Abstand
halten. Insbesondere sind Kinder gefährdet.
Das Gerät (PW III) ist mit keiner Feststellbremse ausgestattet.
Aus diesem Grund ist es unbedingt notwendig, dass das Gerät (PW III) bei Hanglage zusätzlich mit
Bremsklötzen fixiert wird. Um ein eventuelles Wegrollen des Gerätes zu vermeiden. Unfallgefahr!!!“

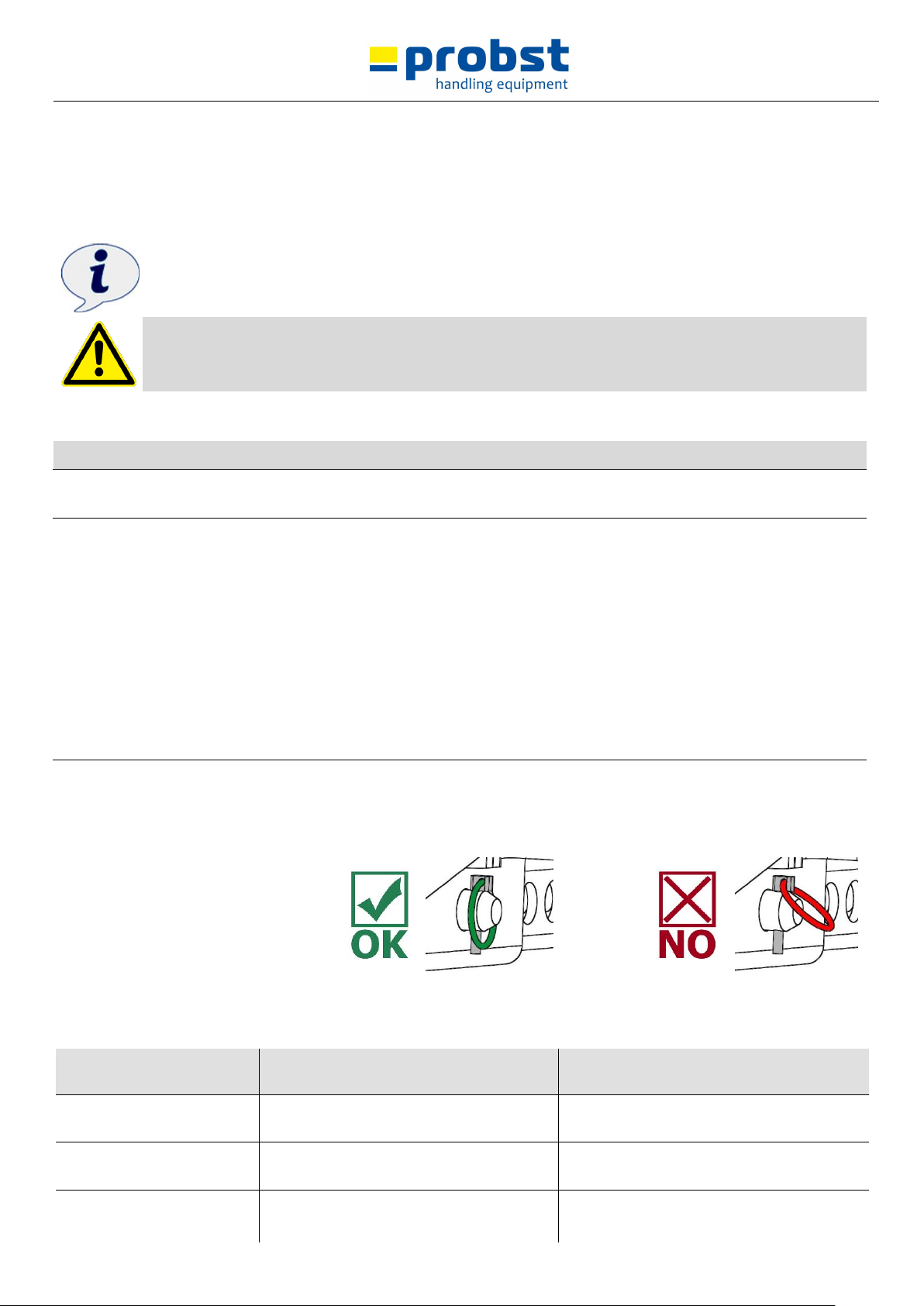

Abb. 2
Es ist darauf zu achten, dass sich das Gerät (PW III), wenn es nicht in Betrieb ist, im abgesenkten Zustand
befindet. So kann die Standzeit der Hydraulik erhöht werden.
4.2.1 Nachfüllen Hydrauliköl
Folgendermaßen vorgehen, wenn im Zylinder Öl nachgefüllt werden muss:
Gabelnholmen (3 /Abb. 1) des Hubwagens durch Drehen des Bedienhebels II entgegen dem
Uhrzeigersinn absenken.
Am Zylinder befindliche Inbusschraube M8 (siehe Abb. 2) lösen und durch diese Öffnung bis zum
Überlaufen Öl nachfüllen.

Wartung und Pflege
10 / 12
5110.0011
V2
DE
5Wartung und Pflege
5.1 Wartung
Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die
in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen
durchzuführen.
Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung.
Alle Arbeiten dürfen nur in drucklosem, stromlosen und bei stillgelegtem Zustand des Gerätes erfolgen!
5.1.1 Mechanik
WARTUNGSFRIST
Auszuführende Arbeiten
Erstinspektion nach
25 Betriebsstunden
Sämtliche Befestigungsschrauben kontrollieren bzw. nachziehen
(darf nur von einem Sachkundigen durchgeführt werden).
Alle 50 Betriebsstunden
Sämtliche Befestigungsschrauben nachziehen (achten Sie darauf, dass die
Schrauben gemäß den gültigen Anzugsdrehmomenten der zugehörigen
Festigkeitsklassen nachgezogen werden).
Sämtliche vorhandene Sicherungselemente (wie Klappsplinte) auf einwandfreie
Funktion prüfen und defekte Sicherungselemente ersetzen. 1)
Alle Gelenke, Führungen, Bolzen und Zahnräder auf einwandfreie Funktion prüfen,
bei Bedarf nachstellen oder ersetzen.
Greifbacken (sofern vorhanden) auf Verschleiß prüfen und reinigen, bei Bedarf
ersetzen.
Ober- und Unterseite der Gleitlagerung (sofern vorhanden) bei geöffnetem Gerät
mit einem Spachtel einfetten.
Alle Schmiernippel (sofern vorhanden) mit Fettpresse schmieren.
Mindestens 1x pro Jahr
(bei harten Einsatzbedingungen
Prüfintervall verkürzen)
Kontrolle aller Aufhängungsteile, sowie Bolzen und Laschen. Prüfung auf Risse,
Verschleiß, Korrosion und Funktionssicherheit durch einen Sachkundigen.
1)
5.2 Störungsbeseitigung
Störung
Ursache
Behebung
Der Palettenwagen lässt sich
nicht anheben
Absenkventil (Bedienhebel II) ist geöffnet
Absenkventil (Bedienhebel II) schließen
Der Palettenwagen lässt sich
nicht absenken
Absenkventil (Bedienhebel II) defekt
Absenkventil (Bedienhebel II) prüfen, bei
Bedarf austauschen
Das Gerät (PW III) ist schwer
lenkbar
Lenklager defekt.
Reifendruck zu niedrig
Lager überprüfen
Reifendruck überprüfen

Wartung und Pflege
11 / 12
5110.0011
V2
DE
5.3 Reparaturen
Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen
Kenntnisse und Fähigkeiten besitzen.
Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen
durchgeführt werden.
5.4 Prüfungspflicht
Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen
geprüft und festgestellte Mängel sofort beseitigt werden (siehe BGR 500).
Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu
beachten!
Diese Prüfplaketten können bei uns bezogen werden. (Bestell-Nr.: 2904.0056+Tüv-Aufkleber mit
Jahreszahl)
Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette
„SICHERHEITSPRÜFUNG“ gut sichtbar anzubringen.
Die Sachkundigenprüfung ist unbedingt zu dokumentieren!
Gerät
Jahr
Datum
Sachkundiger
Firma
5.5 Hinweis zum Typenschild
Gerätetyp, Gerätenummer und Baujahr sind wichtige Angaben zur Identifikation des Gerätes. Sie sind bei
Ersatzteilbestellungen, Gewährleistungsansprüchen und sonstigen Anfragen zum Gerät stets mit
anzugeben.

Wartung und Pflege
12 / 12
5110.0011
V2
DE
Die maximale Tragkraft gibt an, für welche maximale Belastung das Gerät ausgelegt ist.
Die maximale Tragkraft darf nicht überschritten werden.
Das im Typenschild bezeichnete Eigengewicht ist bei der Verwendung am Hebezeug/Trägergerät (z.B. Kran,
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen.
Beispiel:
5.6 Hinweis zur Vermietung/Verleihung von PROBST-Geräten
Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original
Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist
zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)!

Wartungsnachweis
Garantieanspruch für dieses Gerät besteht nur bei Durchführung der vorgeschriebenen
Wartungsarbeiten (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns
übermittelt werden 1). 1) per E-Mail an: [e-mail] / per Fax oder Post
Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Gerätetyp: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Artikel-Nr.: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Geräte-Nr.: _ _ _ _ _ _ _ _ _ _ _ _
Baujahr: _ _ _ _
Wartungsarbeiten nach 25 Betriebsstunden
Datum:
Art der Wartung:
Wartung durch Firma:
Stempel
………………………………………………………………
Name Unterschrift
Wartungsarbeiten alle 50 Betriebsstunden
Datum:
Art der Wartung:
Wartung durch Firma:
Stempel
………………………………………………………………
Name Unterschrift
Stempel
………………………………………………………………
Name Unterschrift
Stempel
………………………………………………………………
Name Unterschrift
Wartungsarbeiten 1x jährlich
Datum:
Art der Wartung:
Wartung durch Firma:
Stempel
………………………………………………………………
Name Unterschrift
Stempel
………………………………………………………………
Name Unterschrift
