Progress Lighting AirPro P250069 User manual

P250069
93140252_A

Date Purch as ed
Sto re Pu rchased
Model No.
Serial No.
Vendor No. 126900
P250069
Limited Lifetime Warranty
Progress Lighting fan motors are warranted to the original purchaser to be free of electrical and/or mechanical defects for so
long as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and metal finishes are warranted to
be free from defects in materials or workmanship for a period of 1 year from the date of purchase. Warping of wooden or plastic
blades is not covered by this warranty nor is corrosion and/or deterioration of any finishes for fans installed within ten miles of
any sea coast. Extended warranties for ENERGY STAR®qualified products may apply.
Progress Lighting ceiling fans with built-in LED light sources, when properly installed and under normal conditions of use, are
warranted to be free from defects in material and workmanship which cause the light sources to fail to operate in accordance
with the specifications for (i) five (5) years from the date of purchase on the LED Light modules and electrical components for
fans used in single family residences, and (ii) three (3) years from the date of purchase on the LED Light modules and electrical
components for fans used in multi-family or commercial applications. LED bulbs supplied by Progress Lighting carry no
warranty other than manufacturer’s warranty. Non-LED bulbs carry no warranty.
With proof of purchase, the original purchaser may return the defective fan to the place of purchase during the first 30 days for
replacement. After 30 days, the original purchaser MUST contact Progress Lighting at [phone] for repair or replacement
which shall be determined in Progress Lighting’s sole discretion and shall be purchaser’s sole and exclusive remedy.
Labor and Shipping Excluded. This warranty does not cover any costs or fees associated with the labor (including, but not
limited to, electrician’s fees) required to install, remove, or replace a fan or any fan parts.
This warranty shall not apply to any loss or damage resulting from (i) normal wear and tear or alteration, misuse, abuse or
neglect, or (ii) improper installation, operation, repair or maintenance by original purchaser or a third party, including without
limitation improper voltage supply or power surge, use of improper parts or accessories, unauthorized repair (made or
attempted) or failure to provide maintenance to the fan.
THE FOREGOING WARRANTIES STATE PROGRESS LIGHTING’S ENTIRE WARRANTY OBLIGATION AND
ORIGINAL PURCHASER’S SOLE AND EXCLUSIVE REMEDY RELATED TO SUCH PRODUCTS. PROGRESS
LIGHTING IS NOT RESPONSIBLE FOR DAMAGES (INCLUDING INDIRECT, SPECIAL, INCIDENTIAL OR
CONSEQUENTIAL), DUE TO PRODUCT FAILURE, WHETHER ARISING OUT OF BREACH OF WARRANTY,
BREACH OF CONTRACT, OR OTHERWISE. THIS WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES,
WHETHER EXPRESSED OR IMPLIED, INCLUDING THOSE OF MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE OR NONINFRINGEMENT.
Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitations of incidental or
consequential damages, so the above limitations and exclusions may not apply to you. This warranty gives you specific rights
and you may have other rights which vary from state to state.
UPC
785247248841
785247248834
785247248827

Table of Contents
Safety Rules.....................................................................................................................................................................................
Unpacking Your Fan .......................................................................................................................................................................
Installing Your Fan .........................................................................................................................................................................

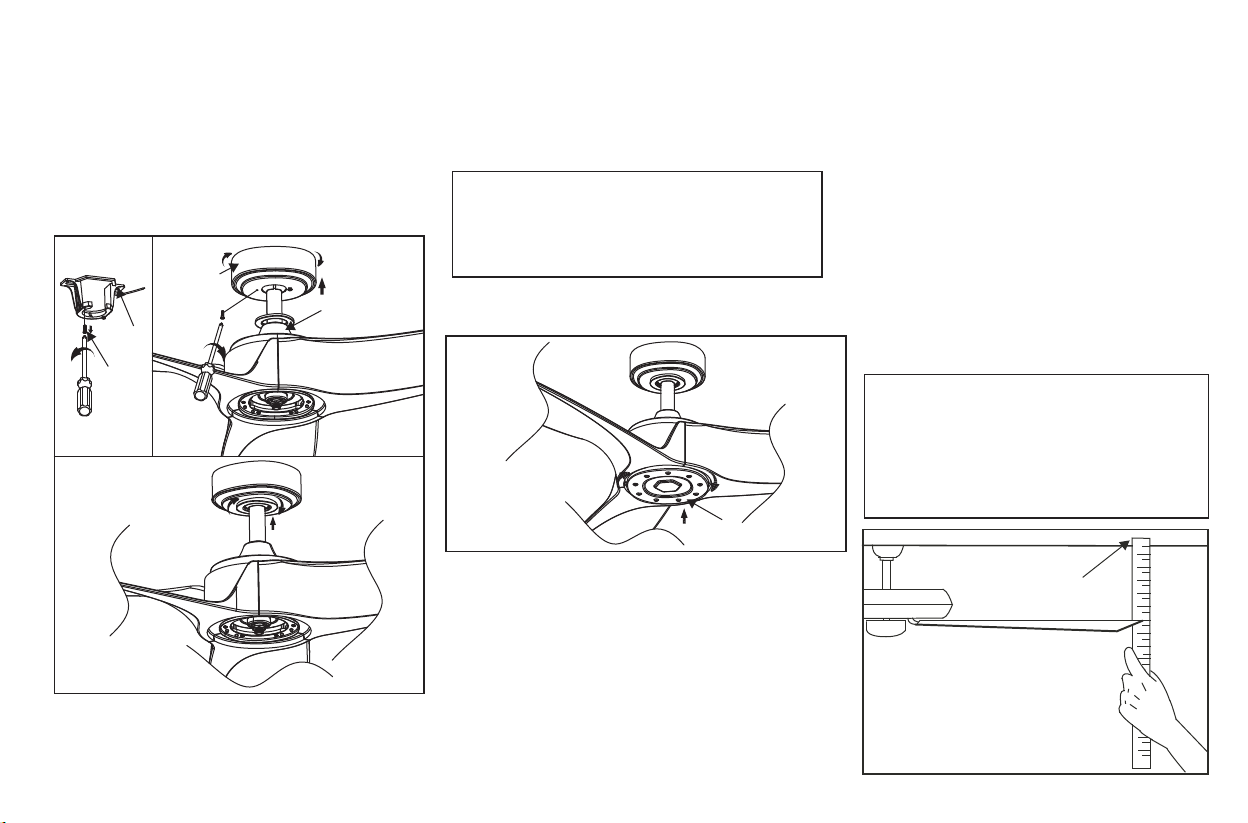

Installing the Metal Cover ...............................................................................................................................................................

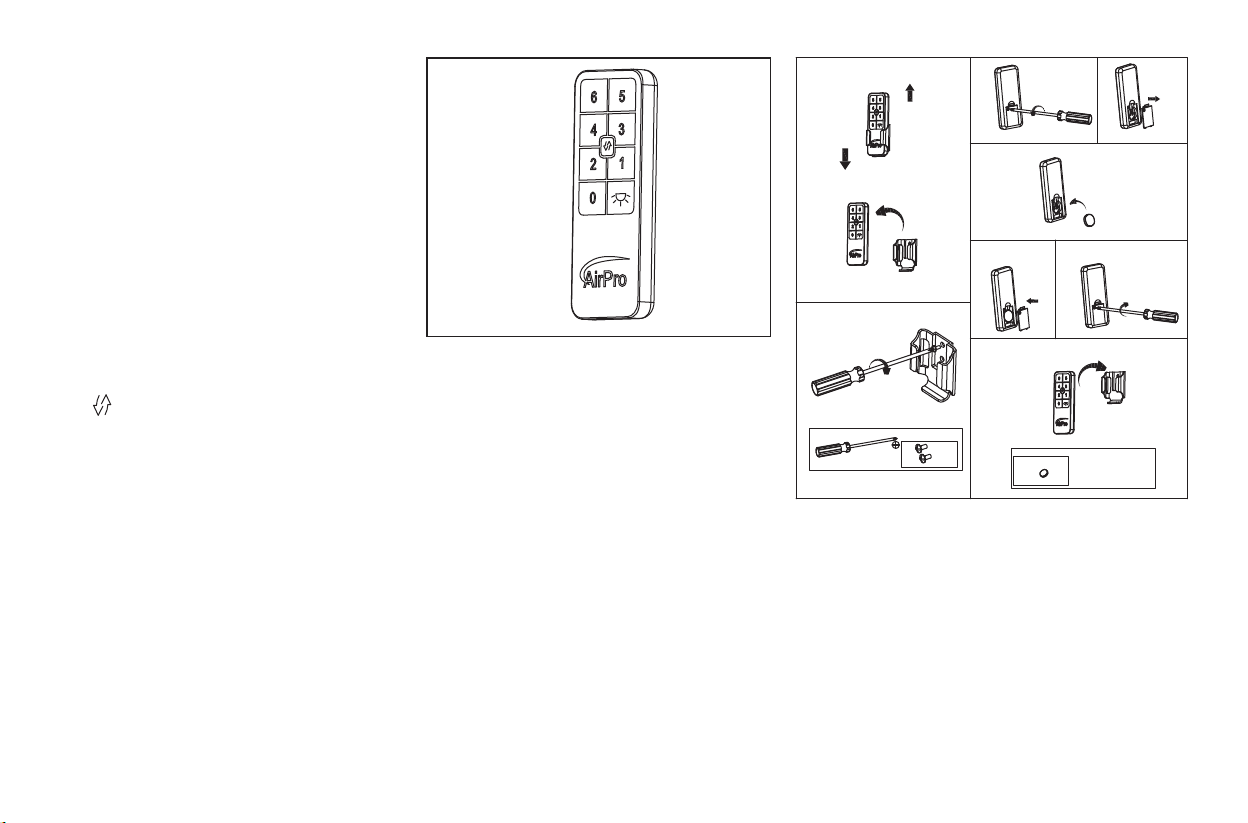

Operating Your Transmitter ............................................................................................................................................................
Care of Your Fan ............................................................................................................................................................................
Troubleshooting ............................................................................................................................................................................
Specifications ................................................................................................................................................................................
1.
2.
3.
7.
8.
9.
10.
11.

1. Safety Rules
1.To reduce the risk of electric shock, ensure electricity has been turned off
at the circuit breaker or fuse box before beginning.
2.All wiring must be in accordance with the National Electrical Code and
local electrical codes. Electrical installation should be performed by a
qualified licensed electrician.
3. WARNING:To reduce the risk of electrical shock and fire, do not use
this fanwith any solid-state fanspeed control device.
4. WARNING: To reduce the risk of fire, electric shock, or personal injury,
mount to outlet box marked "Acceptable for Fan Support of 15.9 kg (35 lbs.)
Or Less" and use mounting screws provided with the outlet box. Most outlet
boxes commonly used for the support of light fixtures are not acceptable for
fan support and may need to be replaced. Due to the complexity of the
installation of this fan, a qualified licensed electrician is strongly
recommended.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL
INJURY, MOUNT FAN TO OUTLET BOX MARKED ACCEPTABLE FOR
FAN SUPPORT.
5. The outlet box and support structure must be securely mounted and
capable of reliably supporting a minimum of 35 lbs (15.9 kg) or less.
Use only UL-listed outlet boxes marked FOR FAN SUPPORT.
6. The fan must be mounted with a minimum of 7 ft (2.1m) clearance from
the trailing edge of the blades to the floor.

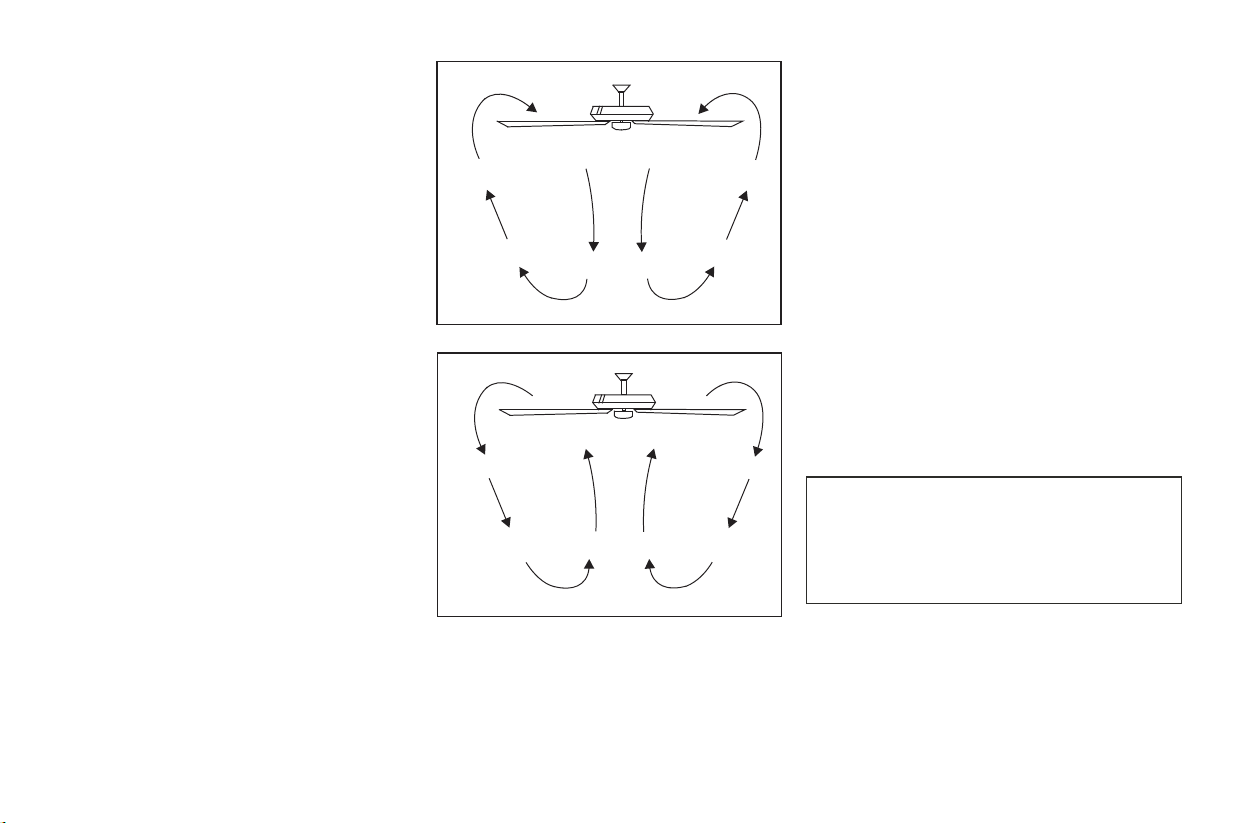

7.To operate the reverse function on this fan, press the reversing button while
the fan is running.
8. Avoid placing objects in the path of the blades.
9.To avoid personal injury or damage to the fan and other items, be
cautious when working around or cleaning the fan.
10.Do not use water or detergents when cleaning the fan or fan blades. A
dry dust cloth or lightly dampened cloth will be suitable for most
cleaning.
11. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The wires
should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box.
12. Electrical diagrams are for reference only. Light kits that are not packed
with the fan must be UL Listed and marked suitable for use with the
model fan you are installing. Switches must be UL General Use
Switches. Refer to the Instructions packaged with the light kits
NOTE
READ AND SAVE ALL INSTRUCTIONS!
WARNING
TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND THE
BLADE ARMS (ALSO REFERRED TO AS BRACKETS) DURING
ASSEMBLY OR AFTER INSTALLATION. DO NOT INSERT OBJECTS IN
THE PATH OF THE BLADES.

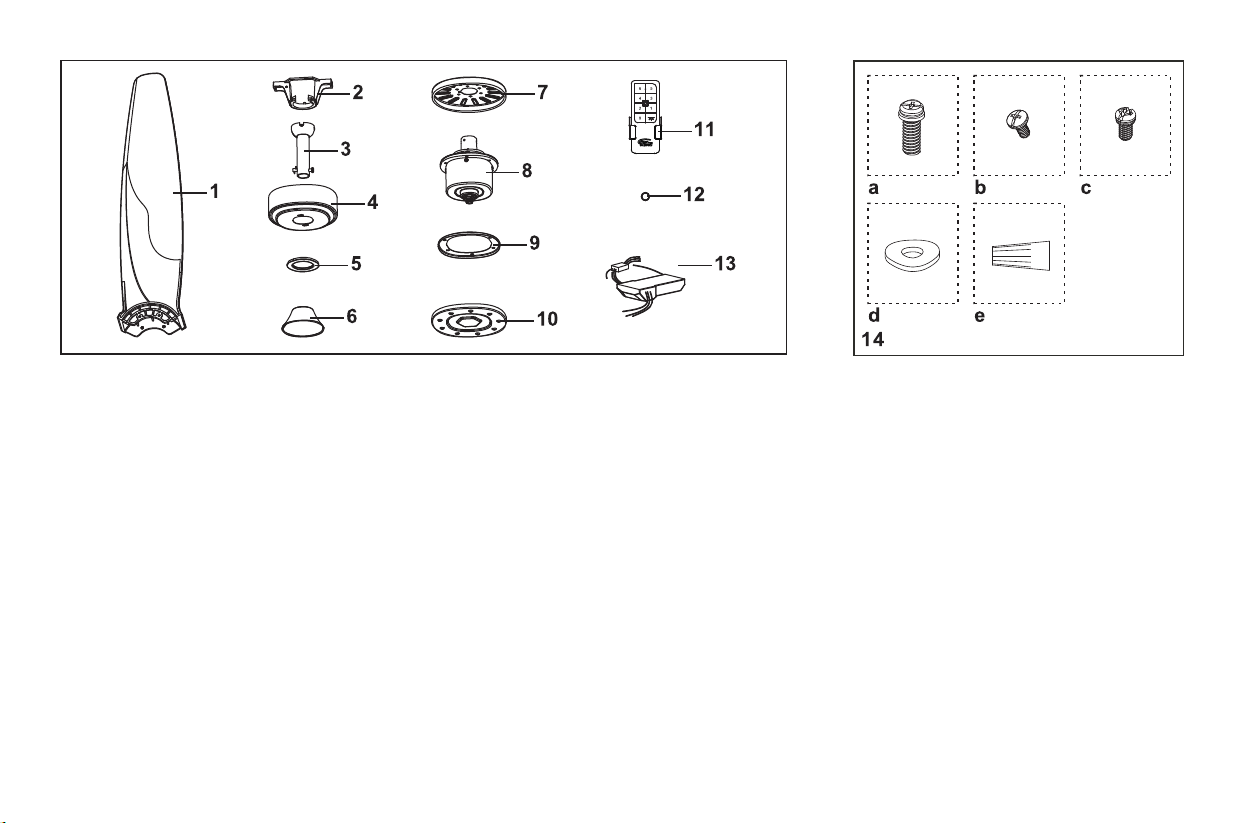

Unpack your fan and check the contents. You should have the following items:
Unpacking Your Fan 2.
14. Loose parts bag containing:
a. Blade up screw (6+1)
b. Blade down screw (6+1)
c. Motor housing screw (6)
d. Washer (6+1)
e. Mounting hardware
Wire nuts (4)
1. Fan blades (3)
2. Hanger bracket
3. Ball/downrod assembly
4. Canopy
5. Decorative cover
6. Coupling cover
7. Motor housing
8. Fan motor assembly
9. Blade support plate
10. Metal cover
11. Transmitter incl. holder + 2 mounting screws
12. 3V battery
13. Receiver with 6 wire nuts
1
2 7
11
12
13
8
9
10
3
4
5
6
14
a b c
d e
56
12
0
3
4

Tools Required
Phillips screw driver, straight slot screw driver,
adjustable wrench, step ladder, and wire cutters.

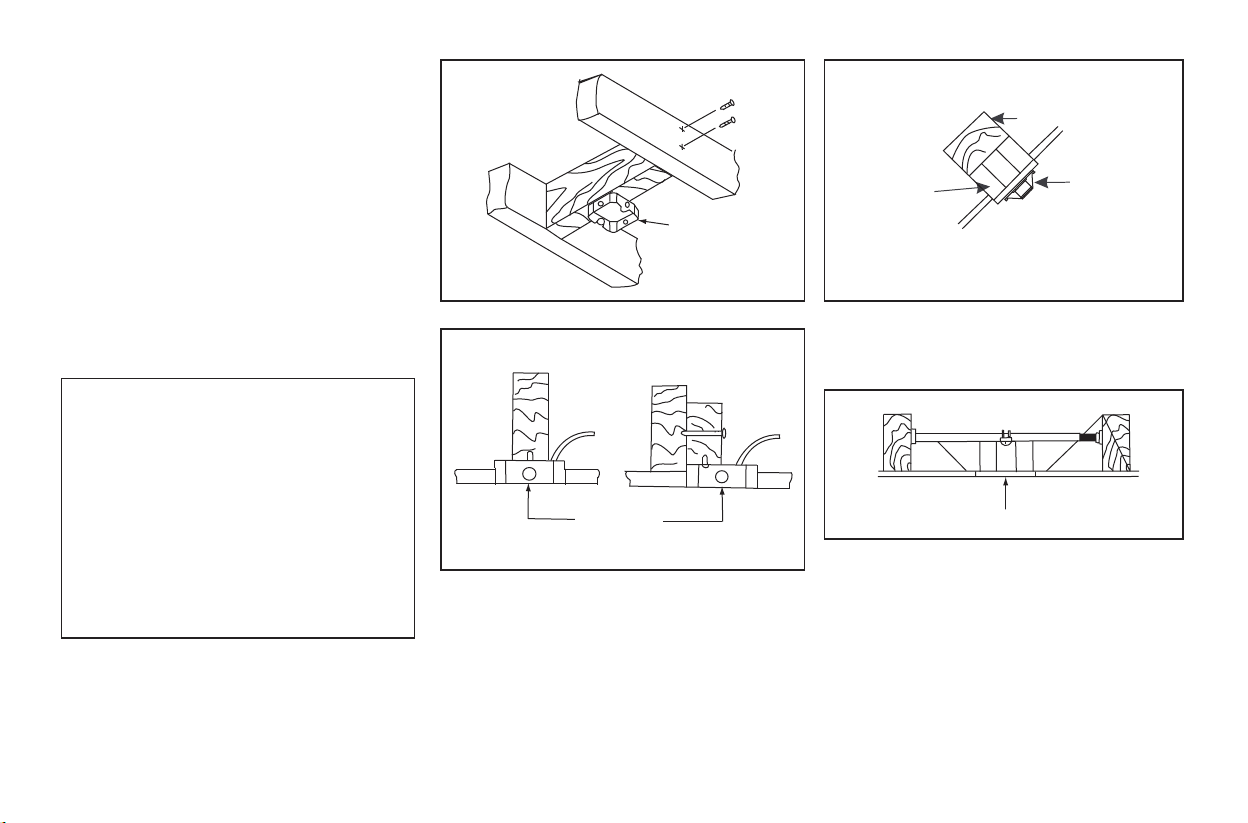

Mounting Options
If there isn't an existing UL listed mounting box,
then read the following instructions. Disconnect
the power by removing fuses or turning off
circuit breakers.
Secure the outlet box directly to the building
structure. Useappropriate fasteners and building
materials. The outlet box and its support must be
able to fully support the moving weight of the
fan (at least 35 lbs). Do not use plastic outlet
boxes.
Figure 4
Figure 3
Figure 1
Figure 2
Outlet box
Outlet box Outlet box
Note: You may need a longer downrod to
maintain proper blade clearance when installing
on a steep, sloped ceiling.
To hang your fan where there is an existing
fixture but no ceiling joist, you may need an
installation hanger bar as shown in Figure 4
(available at your Progress Lighting Retailer).
3. Installing Your Fan
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR OTHER PERSONAL INJURY,
MOUNT FAN ONLY TO AN OUTLET BOX
MARKED ACCEPTABLE FOR FAN SUPPORT
AND USE THE MOUNTING SCREWS
PROVIDED WITH THE OUTLET BOX. OUTLET
BOXES COMMONLY USED FOR THE
SUPPORT OF LIGHTING FIXTURES MAY NOT
BE ACCEPTABLE FOR FAN SUPPORT AND
MAY NEED TO BE REPLACED. CONSULT A
QUALIFIED ELECTRICIAN IF IN DOUBT.
Angled ceiling
maximum
25 angle
Recessed
outlet box
Provide strong support
Ceiling
hanger
bracket

4.
Hanging the Fan Attaching the Fan Blades
120V Wries
UL Listed
electrical
box
Motor
housing
screw(c)
Motor housing
Ceiling hanger
bracket
Washers
Mounting screws
(supplied with
electrical box)
Figure 6
Figure 5
Figure 8
Figure 7
Step 1. Position the fan so that the motor collar is
pointing up as seen in figure 6b. Attach the blade
and washer (d) to the fan motor assembly using blade
up screw as shown in Figure 6b. Repeat this step for
the 2 remaining blades and washers. Tighten the
screws securely.
Step 2. Turn the fan over and position it so that the
motor collar is pointing down. Attach the blade
support plate to the blade assembly using the blade
down screws. (Figure 7)
Step 3. Flip the fan back over so that the motor collar
is pointing up. Attach the motor housing using the
motor housing screws as shown in Figure 8.
REMEMBER to turn off the power. Follow
the steps below to hang your fan properly:
Step 1. Pass the 120-volt supply wires
through the center hole in the ceiling
hanger bracket as shown in Fig. 5.
Step 2. Secure the hanger bracket to the
ceiling outlet box with the screws and
washers provided with your outlet box. Figure 6b
Blade up
screw(a)
Washer(d)
Blade
Blade
Motor assembly
Blade up screw(a)
Washer(d)
Blade down
screw(b)
Blade assembly
Blade support plate
Motor
collar

WARNING
FAILURE TO PROPERLY INSTALL
LOCK PIN AS NOTED IN STEP 6
COULD RESULT IN FAN LOOSENING AND
POSSIBLY FALLING.
Figure 11
Step 4. Remove the hanger pin, lock pin and set
screws from the top of the motor assembly.
(Fig.9)
Step 5. Route wires exiting from the top of the
fan motor through the coupling cover, decorative
cover, canopy and then through the downrod.
(Fig. 10)
Step 6. Align the holes at the bottom of the
downrod with the holes in the collar on top of the
motor housing (Fig. 10). Carefully insert the hanger
pin through the holes in the collar and downrod. Be
careful not to jam the pin against the wiring inside
the downrod. Insert the lock pin through the hole
near the end of the hanger pin until it snaps into its
locked position, and tighten set screws as shown in
Fig.10. Cut off excess fixture wires leaving
approximately 6 to 9 inches above top of hanger
ball/downrod assembly.
Step 7. Carefully lift the assembly and rest the
hanger ball of downrod assembly on the hanger
bracket attached to the outlet box. Be sure the
groove in the hanger ball is lined up with the tab on
the hanger bracket. (Fig.11)
5.
Ball/downrod assembly
Lock pin
Hanger pin
Hanger ball
Motor assembly
Hanger bracket
Set screw
Figure 9
Figure 10
Canopy
Canopy
6-9 in
Downrod
Coupling
Cover
Coulping
cover
Decorative
cover
Decorative
cover
Hanger pin
Coupling
cover
Motor assembly
NO
OK
Motor collar

Figure 12
Figure 13
WARNING: To avoid possible electrical shock, be
sure electricity is turned off at the main fuse box
before wiring.
WARNING: Fan must be installed at a maximum
distance of 20 feet from the transmitting unit for
proper signal transmission between the transmitting
unit and the fan’s receiving unit.
If you feel you do not have enough electrical wiring
knowledge or experience, have your fan installed by
a licensed electrician.
Step 1. Connect green wires from EMI filter and
related parts according to the wiring diagram as
shown in Figure 13, make sure EMI filter is
properly seated in outlet box.
Step 2. Place the EMI filter into the ceiling box
before installing the receiver into the bracket. Insert
the receiver into the mounting bracket with the flat
side of the receiver facing the ceiling. (Fig. 12)
Step 3. Motor to receiver electrical connections:
Connect the grey wire from the fan to the grey wire
from the receiver. Connect the red wire from the fan
to the red wire from the receiver. Connect the
yellow wire from the fan to the yellow wire from
the receiver. (Fig.13)
Step 4. Receiver to house supply wires electrical
connections: Connect the black (hot) wire from the
ceiling to the black wire marked "AC IN L" from
the receiver. Connect the white (neutral) wire from
the ceiling to the white wire marked "AC IN N"
from the receiver. (Fig.13)
Secure all wire connections with the plastic wire
nuts provided
EMI Filter
Hanger bracket
6.
Make the Electric
Connections
AC IN L(Black)
AC IN N(White)
Ground wire
Gray
Yellow
Red
Red
Gray
Ground wire
Ground wire
Yellow
Ground wire
Ground wire
EMI Filter

Figure 14
Figure 15
All blades are grouped by weight. Because natural
woods vary in density, the fan may wobble even
though the blades are weighed equally.
The following procedure should correct most fan
wobbling problems. Check after each step.
1. Check that all blade and blade arm screws are secure.
2. Most fan wobbling problems are
caused when blade levels are unequal.
Check this level by
selecting a point on the ceiling above the
tip of one of the blades. Measure this
distance as shown in Figure 16. Rotate the
fan until the next blade is positioned for
measurement. Repeat for each blade. The
distance deviation should be equal within
1/8".
3. Use the enclosed Blade Balancing Kit if
the blade wobble is still noticeable.
4. If the
blade wobble is still noticeable,
interchanging two adjacent (side by side)
blades can redistribute the weight and
possibly result in smoother operation.
Attach the metal cover and rotate clockwise until it
goes all the way up and is tighten (Figure 15).
Hanger
bracket
Screw
Canopy
Decorative
cover
Metal cover
7.
Finishing the Installation
Installing the Metal Cover
Step 1. Tuck connections neatly into ceiling outlet
box.
Step 2. Slide the canopy up to mounting bracket and
place the key hole on the canopy over the screw on
the mounting bracket, turn canopy until it locks in
place at the narrow section of the key holes. (Fig. 14)
Step 3. Align the circular hole on canopy with the
remaining hole on the mounting bracket, secure by
tightening the two set screws. Note: Adjust the
canopy screws as necessary until the canopy and
canopy cover are snug.
WARNING
Make sure the notch on the hanging bracket properly
sits in the groove in the hanger ball before attaching
the canopy to the bracket by turning the housing until
it drops into place.
Blade Balancing
Touching
ceiling
Figure 16
WARNING
TO REDUCE THE RISK OF PERSONAL
INJURY, DO NOT BEND THE BLADE
HOLDERS WHILE INSTALLING,
BALANCING THE BLADES, OR CLEANING
THE FAN. DO NOT INSERT FOREIGN
OBJECTS BETWEEN ROTATING FAN
BLADES.

Operating Your Transmitter 8.
Remote Control Button Definitions:
1. “0 , 1 , 2 , 3 , 4 , 5 , 6” buttons:
These seven buttons are used to set the fan
speed as follows:
0 = Turn the fan OFF
1 = Minimum speed
2 = Low speed
3 = Medium low speed
4 = Medium speed
5 = Medium high speed
6 = High speed
Installing the Remote Control
Holder and Battery
Attach the remote control holder with the
remote control holder mounting screw.
(Figure 18)
Install a 3V battery (included) into the remote
control. To prevent damage to the remote
control, remove the battery if not use for long
periods. (Figure 18)
Figure 17
Figure 18
Step 1
Step 7
Step 2 Step 3
Step 4
Step 5
Step 8
Step 6
x 2
2. “ ” button: Reverse switch (control the
direction)

Speed settings for warm or cool weather depend on
factors such as the room size, ceiling height, number
of fans and so on.
NOTE:To operate the reverse function on this fan,
press the reverse button on the remote while the fan is
running.
Warm weather - (Forward) A downward airflow
creates a cooling effect as shown in Fig. 19. This
allows you to set your air conditioner on a warmer
setting without affecting yourcomfort.
Cool weather - (Reverse) An upward airflow moves
warm air off the ceiling area as shown in Fig. 20. This
allows you to set your heating unit on a cooler setting
without affecting yourcomfort.
Figure 19
Figure 20
9. Care of Your Fan
Here are some suggestions to help you maintain your
fan
1. Because of the fan's natural movement, some
connections may become loose.
Check the support
connections, brackets, and blade attachments
twice a year.
Make sure they are secure. (It is not
necessary to remove fan from ceiling.)
2. Clean your fan periodically to help maintain its new
appearance over the years. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The
plating is sealed with a lacquer to minimize
discoloration or tarnishing. Do not use water when
cleaning. This could damage the motor, or the wood,
or possibly cause an electrical shock.
3.
There is no need to oil your fan. The motor has
permanently lubricated bearings.
IMPORTANT
MAKE SURE THE POWER IS OFF AT THE
ELECTRICAL PANEL BOX BEFORE YOU
ATTEMPT ANY REPAIRS. REFER TO THE
SECTION "MAKING ELECTRICAL
CONNECTIONS"

Troubleshooting
10.
Solution
1. Check circuit fuses or breakers.
2. Check line wire connections to the fan and switch wire connections in the switch housing.
CAUTION: Make sure main power is off.
1. Make sure all motor housing screws are snug.
2. Make sure the screws that attach the fan blade bracket to the motor hub is tight.
3. Make sure wire nut connections are not rubbing against each other or the interior wall of the switch housing.
CAUTION: Make sure main power is off.
4. Allow a 24-hour "breaking-in" period. Most noise associated with a new fan disappear during this time.
5. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling.
1. Do not connect the fan with wall mounted variable speed control (s).
Problem
Fan will not start.
Fan sounds noisy.
Remote control
malfunction

11. Specifications
12.56
lbs
15.34
lbs
2.35'
Fan Size Speed Volts Amps Watts RPM CFM N.W. G.W. C.F.
60"
Low
High
120
120
These are approximate measures. They do not include Amps and Wattage used by the light kit.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference,
and (2) this device must accept any interference received, including interference that may cause undesired operation.
Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user's authority to operate the
equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
©2020 Progress Lighting, Inc.
701 Millennium Blvd.,
Greenville, SC 29607
All Rights Reserved
0.07
0.32
2.63
19.07
48
141
1912.03
6127.84

Manuel d'installation du Ventilateur de plafond

Garantie limitée à vie
Les moteurs de ventilateur Progress Lighting sont garantis à l'acheteur initial comme étant exempts de défauts électriques et/ou mécaniques, tant
que l'acheteur initial possède le ventilateur. Les interrupteurs à chaîne à tirette, les interrupteurs inverseurs, les condensateurs et les finitions
métalliques sont garantis contre tout défaut de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat. Le gauchisse-
ment des pales en bois ou en plastique n'est pas couvert par cette garantie, pas plus que la corrosion et/ou la détérioration de toute finition pour les
ventilateurs installés à moins de dix milles de toute côte maritime. Des garanties prolongées pour les produits portant le label ENERGY STAR®
peuvent s'appliquer.
Les ventilateurs de plafond Progress Lighting dotés de sources lumineuses à LED intégrées, lorsqu'ils sont correctement installés et dans des
conditions normales d'utilisation, sont garantis contre tout défaut de matériau et de fabrication qui empêcherait les sources lumineuses de fonction-
ner conformément aux spécifications pendant (i) cinq (5) ans à compter de la date d'achat des modules de lumière LED et des composants
électriques pour les ventilateurs utilisés dans des résidences unifamiliales, et (ii) trois (3) ans à compter de la date d'achat des modules de lumière à
LED et des composants électriques pour les ventilateurs utilisés dans des applications multifamiliales ou commerciales. Les ampoules LED fournies
par Progress Lighting ne comportent aucune garantie autre que la garantie du fabricant. Les ampoules non LED ne sont pas garanties.
Avec une preuve d'achat, l'acheteur original peut retourner le ventilateur défectueux au lieu d'achat pendant les 30 premiers jours pour un remplace-
ment. Après 30 jours, l'acheteur original DOIT contacter Progress Lighting au [phone] pour une réparation ou un remplacement qui sera
déterminé à la seule discrétion de Progress Lighting et sera le seul et unique recours de l'acheteur.
La main-d'œuvre et l'expédition sont exclues. Cette garantie ne couvre pas les coûts ou les frais associés à la main-d'œuvre (y compris, mais sans
s'y limiter, les frais d'électricien) nécessaire pour installer, retirer ou remplacer un ventilateur ou toute pièce du ventilateur.
Cette garantie ne s'applique pas aux pertes ou dommages résultant (i) d'une usure normale ou d'une altération, d'une mauvaise utilisation, d'un abus
ou d'une négligence, ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inappropriés par l'acheteur d'origine ou un tiers, y
compris, mais sans s'y limiter, une alimentation en tension inappropriée ou une surtension, l'utilisation de pièces ou d'accessoires inappropriés, une
réparation non autorisée (effectuée ou tentée) ou un manque d'entretien du ventilateur.
Certains États n'autorisent pas la limitation de la durée d'une garantie implicite ou l'exclusion ou la limitation des dommages accessoires ou
indirects, de sorte que les limitations et exclusions ci-dessus peuvent ne pas s'appliquer à votre cas. Cette garantie vous donne des droits spécifiques
et vous pouvez avoir d'autres droits qui varient d'un état à l'autre.
LES GARANTIES PRÉCÉDENTES CONSTITUENT L'ENTIÈRE OBLIGATION DE GARANTIE DE PROGRESS LIGHT-
ING ET LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR ORIGINAL EN CE QUI CONCERNE CES PRODUITS.
PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS INDIRECTS, SPÉCIAUX,
INCIDENTIELS OU CONSÉCUTIFS), DUS À UNE DÉFAILLANCE DU PRODUIT, QU'ILS RÉSULTENT D'UNE
RUPTURE DE GARANTIE, D'UNE RUPTURE DE CONTRAT OU AUTRE. CETTE GARANTIE EST DONNÉE EN LIEU
ET PLACE DE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS CELLES DE QUALITÉ MARCH-
ANDE, D'ADÉQUATION À UN USAGE PARTICULIER OU DE NON-VIOLATION.
Date de l’achat
Magasin d’achat
No du modèle
No de série
Numéro de vendeur.

Règles de sécurité. ..................................................................................................................................................................................1.
Déballage de votre ventilateur................................................................................................................................................................2.
Installation de votre ventilateur .............................................................................................................................................................3.
Installation du couvercle métallique.....................................................................................................................................................7.
Utilisation de votre émetteur .................................................................................................................................................................8.
Entretien de votre ventilateur.................................................................................................................................................................9.
Dépannage ............................................................................................................................................................................................10.
Spécifications.........................................................................................................................................................................................11.
Table des matières

Pour réduire le risque de choc électrique, s’assurer que l'électricité a été coupée au
disjoncteur ou au boîtier de fusibles avant de commencer.
Tout le câblage doit être conforme au Code national de l'électricité et aux codes
électriques locaux. L'installation électrique doit être effectuée par un électricien
qualifié et agréé.
AVERTISSEMENT: Pour réduire le risque de choc électrique et d'incendie,
n'utilisez pas ce ventilateur avec un dispositif de contrôle de vitesse de ventilateur
à semi-conducteurs.
AVERTISSEMENT: Pour réduire le risque d'incendie, de choc électrique ou de
blessure, installez l'appareil dans une boîte de sortie marquée " Acceptable pour le
support du ventilateur de 15,9 kg (35 lb) " ou moins" et utilisez les vis de montage
fournies avec la boîte de sortie. La plupart des boîtiers externes couramment
utilisées pour le support des appareils d'éclairage ne sont pas acceptables pour le
support des ventilateurs et peuvent avoir besoin d'être remplacées. En raison de la
complexité de l'installation de ce ventilateur, il est fortement recommandé de faire
appel à un électricien qualifié et agréé.
La boîte de sortie et la structure de support doivent être solidement fixées et capables de
supporter de manière fiable un minimum de 35 lb (15,9 kg) ou moins. Utilisez
uniquement des boîtes de sortie répertoriées UL et marquées POUR LE SUPPORT
DE VENTILATEUR.
Le ventilateur doit être monté à une distance minimale de 7 pieds (2,1m) du bord de fuite
des pales par rapport au sol.
Pour faire fonctionner la fonction marche arrière sur ce ventilateur, appuyez sur le bouton
marche arrière pendant que le ventilateur est en marche.
Évitez de placer des objets dans le chemin des pales.
Pour éviter de blesser quelqu'un ou d'endommager le ventilateur ou d'autres
éléments, soyez prudent lorsque vous travaillez autour ou nettoyez le ventilateur.
Ne pas utiliser d'eau ou de détergents pour nettoyer le ventilateur ou les pales du
ventilateur. Un chiffon sec ou légèrement humidifié convient à la plupart des
nettoyages.
Après avoir effectué les branchements électriques, les conducteurs épissés doivent
être retournés vers le haut et poussés avec précaution vers le haut dans le boîtier de
sortie. Les fils doivent être écartés, le conducteur de mise à la terre de l'équipement
se trouvant d'un côté de la boîte de sortie.
Les schémas électriques sont fournis uniquement à titre de référence. Les kits
d'éclairage qui ne sont pas emballés avec le ventilateur doivent être répertoriés UL et
marqués pour une utilisation avec le ventilateur modèle que vous installez. Les
interrupteurs doivent être des interrupteurs à usage général UL. Reportez-vous aux
instructions fournies avec les kits d'éclairage
POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE
BLESSURE, INSTALLEZ LE VENTILATEUR SUR UNE BOÎTE DE SORTIE
MARQUÉE COMME ACCEPTABLE POUR LE SUPPORT DU VENTILATEUR.
POUR RÉDUIRE LE RISQUE DE BLESSURE, NE PLIEZ PAS LES BRAS DE LA
LAME (ÉGALEMENT APPELÉS SUPPORTS) PENDANT LE MONTAGE OU
APRÈS L'INSTALLATION. ÉVITEZ DE PLACER DES OBJETS DANS LE
CHEMIN DES PALES.
1. 9.
10.
11.
12.
2.
3.
4.
5.
6.
7.
8.
AVERTISSEMENT AVERTISSEMENT
VEUILLEZ LIRE ET CONSERVER LES PRÉSENTES INSTRUCTIONS
REMARQUE
1. Règles de sécurité.

Déballage de votre ventilateur 2.
Déballez votre ventilateur et vérifiez son contenu. Les articles suivants doivent être disponibles:
1. Pales de ventilateur (3)
2. Support de suspension
3. Assemblage de la boule et de la tige de descente
4. Auvent
5. Couvercle de décoration
6. Couvercle d'accouplement
7. Boîtier du moteur
8. Assemblage du moteur du ventilateur
9. Plaque de support de lame
10. Couvercle métallique
11. Émetteur avec support + 2 vis de montage
12. Batterie 3V
13. Récepteur avec 6 écrous de fil
a. Vis de haut de la lame (6+1)
b. Vis de bas de la lame (6+1)
c. Vis du boîtier du moteur (6)
d. Rondelle (6+1)
e. Matériel de montage : écrous (4)
14. Sac de pièces détachées contenant :

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE
CHOC ÉLECTRIQUE OU D'AUTRES BLESSURES,
INSTALLEZ LE VENTILATEUR UNIQUEMENT
SUR UNE BOÎTE DE SORTIE MARQUÉE COMME
ÉTANT ACCEPTABLE POUR LE SUPPORT DU
VENTILATEUR ET UTILISEZ LES VIS DE
MONTAGE FOURNIES AVEC LA BOÎTE DE
SORTIE. LA PLUPART DES BOÎTIERS EXTERNES
COURAMMENT UTILISÉES POUR LE SUPPORT
DES APPAREILS D'ÉCLAIRAGE NE SONT PAS
ACCEPTABLES POUR LE SUPPORT DES
VENTILATEURS ET PEUVENT AVOIR BESOIN
D'ÊTRE REMPLACÉES. EN CAS DE DOUTE,
CONSULTEZ UN ÉLECTRICIEN QUALIFIÉ.
AVERTISSEMENT
3. Installation de votre ventilateur
Tournevis Phillips, tournevis à fente droite, clé à
molette, escabeau et coupe-fils.
S'il n'y a pas de boîtier de montage homologué
UL, lisez les instructions suivantes. Coupez
l'alimentation électrique en retirant les fusibles ou
en coupant les disjoncteurs.
Fixer le boîtier externe directement sur la
structure du bâtiment Utiliser des fixations et des
éléments de construction appropriés La boîte de
sortie et son support doivent être capable de
supporter entièrement le poids en mouvement du
ventilateur (au moins 35 lbs). Évitez d’utiliser des
boîtiers externes en plastique.
Remarque: Il se peut que vous ayez besoin d'une
tige descendante plus longue pour maintenir un
dégagement correct de la lame lors de l'installation
sur un plafond raide et incliné.
Pour suspendre votre ventilateur là où il y a un
luminaire existant mais pas de solive de plafond,
vous pouvez avoir besoin d'une barre de suspension
d'installation comme indiqué à la Figure 4
(disponible chez votre détaillant Progress Lighting).
Outils nécessaires
Options de montage
Boîtier externe
Boîtier externe
Fournit un support solide
Boîtier externe
Figure 1
Figure 2
Figure 3
Figure 4
Plafond incliné
maximum
25 angle
Boîte de sortie
encastrée
Plafond
Support de
suspension
