Proline PROLINE INOX PHT60 User manual

PHT60 INOX
Hotte tiroir
Retractable range hood
Afzuigkap
MANUEL D’UTILISATION
OPERATING INSTRUCTIONS
HANDLEIDING
Downloaded from www.vandenborre.be

1
MISES EN GARDE IMPORTANTES
Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre
que celle prévue pour cet appareil, ou pour une autre application que celle prévue,
par exemple une application commerciale, est interdite
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des
personnes ayant des capacités physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute
sécurité leur ont été données et si les risques encourus ont été appréhendés. Les
enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager
ne doivent pas être effectués par des enfants sans surveillance.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son
service après-vente ou des personnes de qualification similaire afin d'éviter un
danger.
Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine
est utilisée simultanément avec des appareils utilisant du gaz ou un autre
combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux
instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu’il
est utilisé avec des appareils de cuisson.
L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées
d’appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placée au-dessus d'un appareil à gaz, la distance
minimale à respecter entre la surface support des récipients de cuisson de la table de
cuisson et la partie la plus basse de la hotte de cuisine, doit être d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont donnés en
pages 11-12-13 dans la section “Nettoyage et entretien”.
Downloaded from www.vandenborre.be

2
INSTRUCTIONS DE SÉCURITÉ GÉNÉRALES
•Lisez attentivement cette notice et conservez-la en lieu sûr pour pouvoir vous y reporter
ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu’elle reste avec le
produit.
•Le constructeur décline toute responsabilité en cas d’inconvénient, dommage ou incendie provoqué
à l’appareil et dû au non-respect des instructions de la présente notice.
•Portez toujours des gants de travail avant d’effectuer toute opération d’installation ou d’entretien.
•Ne raccordez pas l’appareil au circuit électrique avant que le montage ne soit complètement
terminé.
•N’effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit
d’évacuation.
•N’essayez pas d’examiner les filtres pendant que la hotte est en fonctionnement.
•La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne
feu.
•N’utilisez pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de
choc électrique.
•N’utilisez jamais la hotte sans que le filtre à graisse ne soit monté correctement.
•N’utilisez jamais la hotte comme plan de travail.
•La présence de flammes libres peut endommager les filtres et donner lieu à des incendies, il faut
donc les éviter à tout prix.
•Ne touchez pas les ampoules après avoir utilisé l’appareil, vous risquez de vous brûler.
•Avant toute opération de nettoyage ou d’entretien, débranchez la hotte du circuit électrique en
retirant la prise ou en coupant l’interrupteur général de l’habitation.
Downloaded from www.vandenborre.be

3
DESCRIPTION

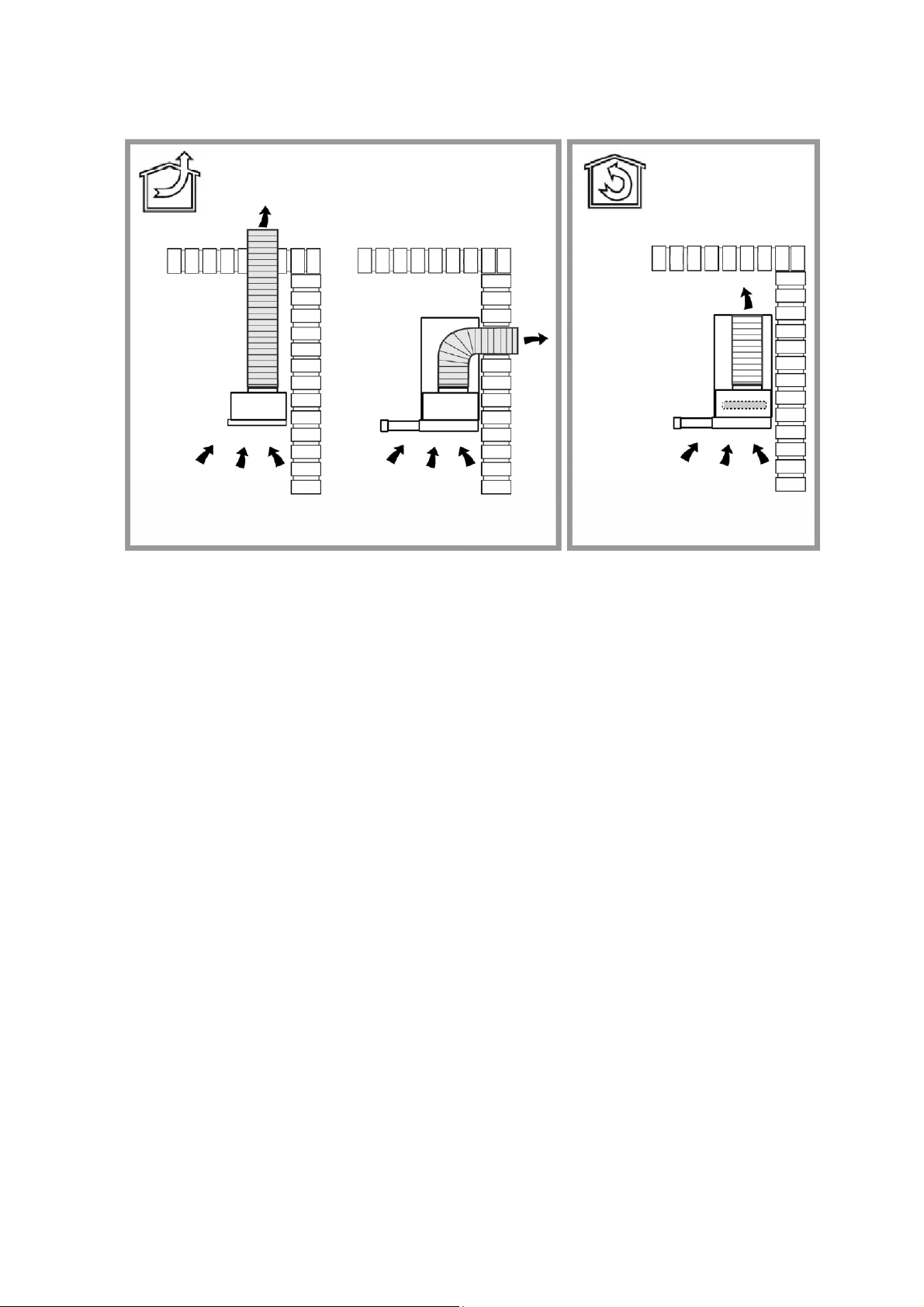

La hotte peut être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.
Downloaded from www.vandenborre.be

4
AVANT L’INSTALLATION
Avant d’installer votre appareil, vérifiez qu’il est en parfait état. S’il est endommagé, ne poursuivez
pas l’installation et contactez votre service après-vente.
Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec
votre cuisinière et hauteur de plafond.
INSTALLATION
Cet appareil doit impérativement être installé par 2 personnes.
Il est nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié
au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de
la hotte.
Attention ! Le fait de ne pas suivre les instructions de cette notice peut entraîner des risques
électriques.
En cas de doute, consultez un centre après-vente agréé ou un technicien agréé.
Procédure d’installation détaillée :
Cette hotte peut être encastrée sous un meuble.
Préparation du meuble
Attention : une fois les découpes effectuées, assurez-vous que le meuble soit toujours bien fixé et
stable.
Créer la découpe en fonction du schéma ci-dessous..
Retirer toute bavure après avoir terminé l'opération de découpe.
Remarques
Prenez les mesures de votre cuisinière afin de centrer la hotte au-dessus de celle-ci. Utilisez le
gabarit d’installation et de perçage en prenant garde à respecter les distances minimales
indiquées.
Remarque : La distance minimum entre la superficie de support des récipients sur le dispositif
de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm
dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes. Si
les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance,
vous pouvez en tenir compte.
Downloaded from www.vandenborre.be

5
1. Placez le gabarit sur la surface inférieure de votre meuble, percez les trous puis effectuez la
découpe. (fig. 1)
2. Si vous souhaitez utiliser la hotte en mode d'évacuation extérieure, créez une découpe pour
le tuyau d'évacuation de l'air vicié : Notez que le diamètre de la gaine de sortie d'air doit
être de 120mm.
Ouverture pour une évacuation au-dessus du meuble (fig. 2)
Downloaded from www.vandenborre.be

6
Ouverture pour une évacuation derrière le meuble (fig. 3)
Installation de l'appareil
1. Encastrez la hotte dans votre découpe, puis fixez-la avec les 4 vis fournies (diamètre 4,2mm
; profondeur 35mm). (fig. 4)
Downloaded from www.vandenborre.be

7
2. Tirez le tiroir du filtre jusqu'à ce qu'il soit aligné avec la partie frontale du meuble. (fig. 5)
3. Retirez le filtre à graisse métallique. Faites glisser la butée vers l'avant jusqu'à ce qu'elle soit
appuyée contre le tiroir du filtre. Dans cette position, vissez la butée pour la maintenir en
place avec les 2 vis fournies (diamètre 3,5mm ; profondeur 9,5mm).
Désinstallation de l'appareil
1. Débranchez l'appareil de l'alimentation électrique.
2. Déboîtez les conduites d'évacuation de l'air vicié.
3. Desserrez les vis de fixation du meuble.
4. Retirez l'appareil
Downloaded from www.vandenborre.be

8
Raccordement de l'appareil (fig. 6)
Remarques
Pour le fonctionnement en mode d'évacuation extérieure, un clapet anti-retour doit être
installé.

Procédure de raccordement d'évacuation de l'air vicié
1. Fixez un tuyau d'évacuation de l'air vicié directement au raccord de la conduite d'air de
l'appareil.
2. Raccordez-le à l'ouverture d'évacuation de l'air vicié de votre cuisine.
3. Scellez les joints de manière adéquate.
Branchement électrique
1. Enfilez la fiche dans la prise de courant.
2. Si un branchement fixe est nécessaire, suivez les instructions dans la section Branchement
électrique.
Branchement électrique
Pour votre sécurité, demandez à un technicien qualifié d’effectuer l’installation électrique de
votre hotte.
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à
l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme
aux normes en vigueur et placée dans une zone accessible également après l’installation. Si aucune
prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans
une zone accessible également après l’installation, appliquez un disjoncteur normalisé pour assurer
de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III,
conformément aux règlementations de montage.
Attention ! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le
fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement.
Downloaded from www.vandenborre.be

9
UTILISATION
Évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de
raccord qui se trouve au-dessus de la hotte.
Attention ! La gaine d’évacuation et le collier de fixation ne sont pas fournis et doivent être achetés
à part.
Sur la partie horizontale, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à
convoyer plus facilement l’air vers l’extérieur.
Attention ! Si la hotte est équipée de filtres à charbon, ces derniers doivent être enlevés.
Reliez la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre équivalent à la sortie de
l’air de la gaine (collier et bride de raccord), soit 120mm. L’utilisation de tubes et des trous
d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances
d’aspiration et une nette augmentation du bruit.
•Utilisez une gaine de la longueur strictement nécessaire.
•Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90°).
•Évitez les variations excessives de section de gaine.
•Utilisez une gaine la plus lisse possible sur sa partie interne.
•Le matériau de la gaine doit être aux normes.
Recyclage
Dans le cas où l’évacuation des fumées et vapeurs vers l’extérieur n’est pas possible, la hotte peut
être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé
dans la pièce.
Pour utiliser la hotte dans cette version, vous devez installer 2 filtres à charbon actif (fournis).
Downloaded from www.vandenborre.be

10
Fonctionnement
La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse d’aspiration et
d’une commande d’éclairage du plan de cuisson.
Utilisez la puissance d’aspiration maximum en cas de concentration très importante des
vapeurs de cuisson. Si vous fermez la hotte, la commande d'aspiration s'éteint
automatiquement.
a. Interrupteur lumières ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3
Note : le bouton b. correspond à la vitesse
1 mais il sert également d'interrupteur
marche-arrêt. Par conséquent, il doit être
enfoncé si vous souhaitez sélectionner la
vitesse 2 ou 3.
Conseils d’économie d’énergie
Voici quelques suggestions d’utilisation pour vous permettre de réduire l’impact
environnemental de votre appareil.
Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant
quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence
d’une grande quantité de fumée ou de vapeur et n’utiliser la/les vitesse(s) accélérées que dans
les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de
maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est
nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de
tuyauterie du diamètre maximum indiqué dans ce manuel afin d’optimiser le rendement et
de minimiser le bruit.
Downloaded from www.vandenborre.be

11
NETTOYAGE ET ENTRETIEN
Attention ! Avant toute opération de nettoyage ou d’entretien, débranchez la hotte du circuit
électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation.
L’intérieur et l’extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois).
Pour cela, utilisez un chiffon humidifié avec un détergent liquide neutre. N’utilisez pas de produit
contenant des abrasifs. N’UTILISEZ PAS D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage
de l’appareil et le remplacement ou le nettoyage du filtre.
Nettoyage de la surface extérieure
•Pour protéger la surface extérieure de la hotte de la corrosion pouvant apparaître sur le long
terme, veillez à la nettoyer tous les deux mois avec de l’eau chaude et un détergent non abrasif.
•Le moteur et les autres pièces ne doivent pas entrer en contact avec de l’eau.
•Les filtres à charbon ne doivent pas être exposés à la chaleur.
Nettoyage du filtre à graisse
Le filtre métallique à graisse retient les particules
de graisses issues de la cuisson.
Il doit être nettoyé une fois par mois avec des
détergents non agressifs, à la main ou au lave-
vaisselle à faibles températures et cycle rapide.
Si vous passez un filtre à graisse métallique au
lave-vaisselle, sachez néanmoins qu’il peut se
décolorer. Toutefois, ses caractéristiques de
filtrage ne seront en aucun cas modifiées.
Pour démonter le filtre à graisse, tirez la poignée
de décrochement à ressort.
Downloaded from www.vandenborre.be

12
Remplacement des filtres à charbon (pour le mode de recyclage)
La hotte est fournie avec 2 filtres à charbon actif, qui retiennent les odeurs désagréables de
cuisson. Il n'est pas nécessaire d'utiliser ces filtres en mode d'évacuation extérieure.
La saturation du charbon actif se constate après un emploi plus ou moins long, selon la
fréquence d'utilisation et la régularité du nettoyage du filtre à graisse. Quoi qu’il en soit, il est
nécessaire de changer les filtres après quatre mois d’utilisation au maximum.
Ils ne peuvent pas être nettoyés ou régénérés.
Pour pouvoir accéder aux filtres à charbon, retirez les filtres à graisse et positionnez un filtre à
charbon de chaque côté du moteur (voir schéma ci-dessous). Remettez les filtres anti-graisse.
Downloaded from www.vandenborre.be

13
Remplacement des lampes
Débranchez l’appareil du réseau électrique. Pour accéder aux ampoules, retirez le couvercle.
Attention ! Avant de toucher les lampes, assurez-vous qu’elles soient froides.
Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 12V -20W max - G4 en prenant soin de porter des gants
pour protéger vos mains.
Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites
et vissées correctement dans leur logement, avant de contacter le service après-vente.
Downloaded from www.vandenborre.be

14
SPECIFICATIONS
Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.
Marque Proline
Référence PHT60 Inox
Consommation d’énergie annuelle (AEC hotte) 117,6 kWh/an
Classe d’efficacité énergétique *E
Efficacité fluidodynamique (FDE hotte) 6.7 %
Classe d’efficacité fluidodynamique *F
Efficacité lumineuse (LE hotte) 5,0 lux/W
Classe d’efficacité lumineuse *F
Efficacité de filtration des graisses 66,0 %
Classe d’efficacité de filtration des graisses *D
Vitesse minimale 145 m3/h
Débit d’air Vitesse maximale 336 m3/h
Vitesse minimale 47 dB
Émissions acoustiques de
l’air Vitesse maximale 65 dB
Consommation d’énergie en mode «arrêt» (P O) N/A
Consommation d’énergie en mode «veille» (P S)N/A
*A (le plus efficace) à G (le moins efficace)
MISE AU REBUT
En tant que distributeur responsable, nous accordons une grande
importance à la protection de l'environnement.
Nous vous encourageons à respecter les procédures correctes de mise au
rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à
préserver les ressources naturelles et à garantir qu'il soit recyclé d'une
manière respectueuse de la santé et de l'environnement.
Vous devez jeter ce produit et son emballage selon les lois et les règles
locales.
Puisque ce produit contient des composants électroniques et parfois des
piles, le produit et ses accessoires doivent être jetés séparément des
déchets domestiques lorsque le produit est en fin de vie.
Pour plus de renseignements sur les procédures de mise au rebut et de
recyclage, contactez les autorités de votre commune.
Apportez l'appareil à un point de collecte local pour qu'il soit recyclé.
Certains centres acceptent les produits gratuitement.
Downloaded from www.vandenborre.be

15
Hotline Darty France
Quels que soient votre panne et le lieu d'achat de votre produit en France,
avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et
24h/24.
Hotline Vandenborre
Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h, et le
samedi de 9h à 18h.
En raison des mises au point et améliorations constamment apportées à nos produits, de
petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la
gêne occasionnée.
Darty Holdings SAS © 14 route d'Aulnay, 93140 Bondy, France
21/09/2016
Downloaded from www.vandenborre.be

1
WARNINGS
This appliance is intended for domestic household use only and should not be used for
any other purpose or in any other application, such as for non‐domestic use or in a
commercial environment.
This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children shall not play with the appliance.
Cleaning and user maintenance shall not be made by children without supervision.
If the supply cord is damaged, it must be replaced by the manufacturer, its service agent
or similarly qualified persons in order to avoid a hazard.
There shall be adequate ventilation of the room when the range hood is used at the same
time as appliances burning gas or other fuels.
There is a fire risk if cleaning is not carried out in accordance with the instructions.
Do not flambé under the range hood.
CAUTION: Accessible parts may become hot when used with cooking appliances.
The air must not be discharged into a flue that is used for exhausting fumes from
appliances burning gas or other fuels.
Regulations concerning the discharge of air have to be fulfilled.
When the range hood is located above a gas appliance, the minimum distance between
the supporting surface for the cooking vessels on the hob and the lowest part of the
range hood shall be at least 65 cm.
For details concerning the method and frequency of cleaning, please see section
“Cleaning and maintenance” on pages 10‐11‐12.
Downloaded from www.vandenborre.be

2
IMPORTANT SAFETY INSTRUCTIONS
•Carefully read this instruction book and keep it in a safe place for future reference. In the case of
sale, cession or move, make sure it is kept together with the product.
•The manufacturer declines all responsibility, for any eventual inconveniences, damages or fires
caused by not complying with the instructions in this manual.
•Always wear work gloves for all installation and maintenance operations.
•Do not connect the appliance to the mains until the installation is fully complete.
•Do not carry out electrical or mechanical variations on the product or on the discharge conduit.
•Do not check the status of the filters while the range hood is operating.
•Any frying must be done with care in order to make sure that the oil does not overheat and ignite.
•Do not use the hood without the lamp correctly mounted due to the possible risk of electric shocks.
•Never use the hood without effectively mounted grease filter.
•The hood must NEVER be used as a support surface.
•The presence of exposed flames is detrimental to the filters and may cause a fire risk, and must
therefore be avoided in all circumstances.
•Do not touch the light bulbs after operating the appliance, you might get burnt.
•Before any cleaning or maintenance operation, disconnect hood from the mains by removing the
plug or disconnecting the mains electrical supply.
DESCRIPTION
Downloaded from www.vandenborre.be

3
The hood is designed to be used either for ducting or filter version.
BEFORE INSTALLATION
Before proceeding with the installation of your appliance, check that it is not damaged. Otherwise, do
not proceed with the installation and contact your dealer.
You should also make sure that the dimensions of the appliance and its conduit are compatible with
your kitchen and ceiling height.
INSTALLATION
This appliance has to be installed by 2 people.
A qualified technician must verify suitability of the materials in accordance with the type of wall/ceiling.
The wall/ceiling must be strong enough to take the weight of the hood.
WARNING! Failure to follow the instructions in this manual may result in electrical hazards.
In case of doubt, consult an authorised service assistance centre or similar qualified person.
Downloaded from www.vandenborre.be

4
Detailed installation procedure:
The hood can be built‐in under a furniture.
Preparing the furniture
The stability of the furniture must still be guaranteed after the cut‐outs have been removed.
Create the cut‐out according to the installation drawing.
Remove any shavings after the cut‐out work is complete.
Notes
Take the dimensions of your cooker in order to have the range hood centred above it, taking
care to comply with the minimum distances below.
Note: The minimum distance between the supporting surface for the cooking equipment on
the hob and the lowest part of the range hood must be not less than 60cm from electric
cookers and 65cm from gas or mixed cookers. If the instructions for installation for the gas
hob specify a greater distance, this must be adhered to.
1. Place the template on the underside of your furniture, drill the holes and make the cut-outs.
(fig. 1)
Downloaded from www.vandenborre.be
