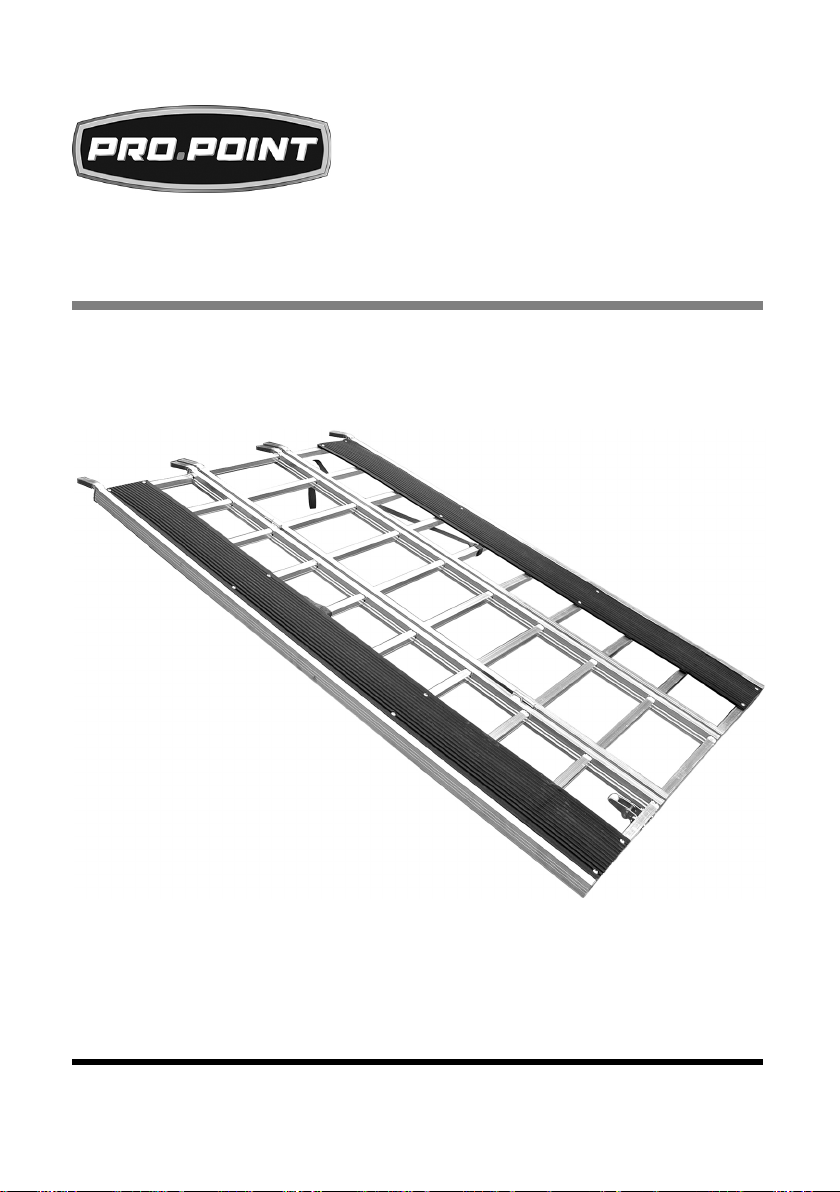

PROPOINT 8817801 User manual

V1.0 8817801
Please read and understand all instructions before use. Retain this
manual for future reference.
USER MANUAL
1,500 LB 84 X 54 IN.
ALUMINUM TRI
-FOLD RAMP

8817801 1,500 LB 84 X 54 IN. ALUMINUM TRI-FOLD RAMP V1.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Dimensions (LxWxH)
84 x 54 x 2-5/16 in.
Rung Spacing 7-11/16 in.
Capacity
1,500 lb
Material Aluminum
INTRODUCTION
The 1,500 lb 84 x 54 in. Aluminum Tri-Fold Ramp allows extra
clearance for loading low-profile equipment like snowmobiles,
ATVs and motorcycles. The polyethylene side runners will
protect carbide sled skis. Folds for quick, easy storage.
SAFETY
WARNING! Read and understand all instructions before using this
device. The operator must follow basic precautions to reduce the
risk of personal injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or
inspection and maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this
manual. A notice is an alert that there is a possibility of property
damage, injury or death if certain instructions are not followed.
DANGER! This notice indicates an immediate and specific
hazard that will result in severe personal injury or death if the
proper precautions are not taken.
1,500 LB 84 X 54 IN.
ALUMINUM TRI-FOLD RAMP

V1.0 1,500 LB 84 X 54 IN. ALUMINUM TRI-FOLD RAMP 8817801
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe
practice that could result in severe personal injury or death if
the proper precautions are not taken.
CAUTION! This notice indicates a potentially hazardous
situation that may result in minor or moderate injury if proper
practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe
practice will result in equipment or property damage, but not
personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area
clean, well-lit and free of distractions. Place lights so you
are not working in a shadow.
2. Keep anyone not wearing the appropriate safety
equipment away from the work area.
3. Store devices properly in a safe and dry location. Keep
devices out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by
the Canadian Standards Association (CSA) or American
National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and
side protection for the eyes. Eye protection equipment
should comply with CSA Z94.3-07 or ANSI Z87.1 standards
based on the type of work performed.
2. Wear protective clothing designed for the work
environment and device.
3. Non-skid footwear is recommended to maintain footing
and balance in the work environment.
4. Wear steel toe footwear or steel toe caps to prevent a foot
injury from falling objects.

8817801 1,500 LB 84 X 54 IN. ALUMINUM TRI-FOLD RAMP V1.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the device, personal movement and the work
environment to avoid personal injury or damage to the device.
1. Do not operate any device when tired or under the
influence of drugs, alcohol or medications.
2. Do not overreach when operating the device. Proper footing
and balance enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence to the
device safety rules. If you use this device unsafely or
incorrectly, you can suffer serious personal injury.
1. Use the correct device for the job. This device was
designed for a specific function. Do not modify or alter this
device or use it for an unintended purpose.
2. Do not use the device if any parts are damaged, broken or
misplaced. Repair or replace the parts.
3. Remove a pick-up truck’s tailgate before placing the ramp
in position. The tailgate may fail under the load’s weight,
causing the load to fall, resulting a serious injury.
4. The ramp’s maximum installed height must not exceed
30 inches as the incline is too steep to safely load or
unload a machine.
5. Always use safety straps to securely fasten the ramp to the
vehicle. Straps will help to prevent the ramp from slipping
off the vehicle.
6. Do not exceed the ramp’s maximum weight capacity.
7. Avoid of dynamic loading. Sudden load movement may
exceed the load capacity and break the ramp.
8. Engage the vehicle’s parking brake, place chocks under the
wheels and turn the engine off while loading or unloading.

V1.0 1,500 LB 84 X 54 IN. ALUMINUM TRI-FOLD RAMP 8817801
Visit www.princessauto.com for more information 5
UNPACKING
WARNING! Do not operate the device if any part is missing.
Replace the missing part before operating. Failure to do so
could result in a malfunction and personal injury.
Remove the parts and accessories from the packaging and inspect
for damage. Make sure that all items in the contents are included.
Contents: • Ramp • Safety Straps • Rubber Tipped Holds
ASSEMBLY & INSTALLATION
1. Park the carrying vehicle or trailer on a flat surface capable
of supporting the load. Engage the parking brake and turn
the engine off.
2. Remove the tailgate from a pickup truck for safety.
3. Place the folded ramp on the left side of the truck or trailer
bed, making sure the tips have a solid contact with the bed.
4. Unfold the ramp to the right. The tips for each section
should also have a solid contact with the bed.
5. Secure the sides of the ramp with the safety straps. Wrap
each strap around a rung. Slide the hook through the
strap’s loop and tighten it.
5.1 Place each hook on a solid part of the vehicle’s frame.
5.2 Tighten each strap to secure the ramp. Test the ramp
by pulling backward on it. Ensure the safety straps do
not allow rearward movement.
6. Clean the ramp’s surface of dirt and oil. Dry the ramp to
eliminate a slick surface.
SIDE RUNNERS
The side runners are designed to protect a snowmobile’s skis
during loading. Remove the runners by unscrewing the
stainless steel screws.

8817801 1,500 LB 84 X 54 IN. ALUMINUM TRI-FOLD RAMP V1.0
6 For technical questions call 1-800-665-8685
OPERATION
WARNING! Do not ride your machine up or down the ramp as
you may injury yourself or a bystander if the ramp collapses due
to the additional weight or you lose control of the machine.
1. Align the machine’s tires with the ramp.
2. Having one person on each side of the machine when
loading or unloading is preferred.
3. Use the brakes to control the machine while it is on the
ramp. If the engine is running, have it in the lowest gear
possible.
CARE & MAINTENANCE
1. Maintain the device with care. A device in good condition is
efficient, easier to control and will have fewer problems.
2. Inspect the device components periodically. Repair or
replace damaged or worn components. Only use identical
replacement parts when servicing.
3. Maintain the device’s labels and name plates. These carry
important information. If unreadable or missing, contact
Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the
device. An improperly repaired device may present a hazard
to the user and/or others.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the device
does not function properly or parts are missing. If unable to do
so, have a qualified technician service the device.

V1.0 1,500 LB 84 X 54 IN. ALUMINUM TRI-FOLD RAMP 8817801
Visit www.princessauto.com for more information 7

8817801 1,500 LB 84 X 54 IN. ALUMINUM TRI-FOLD RAMP V1.0
8 For technical questions call 1-800-665-8685

V 1,0 8817801
Vous devez lire et comprendre toutes les instructions avant d'utiliser
l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
MANUEL D'UTILISATEUR
RAMPE REPLIABLE EN 3 EN
ALUMINIUM DE 84 X 54 PO, 1 500 LB

8817801 RAMPE REPLIABLE EN 3 EN ALUMINIUM V 1,0
DE 84 X 54 PO, 1 500 LB
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Dimensions (Long x larg. x haut.)
84 à 54 à 2 5/16 po
Espacement des barreaux 7 11/16 po
Capacité
1 500 lb
Matériau Aluminium
INTRODUCTION
La rampe repliable en 3 en aluminium de 84 x 54 po, 1 500 lb
procure un dégagement supplémentaire pour charger de
l’équipement à profil bas comme des motoneiges, VTT et
motocyclettes. Les lisses d’usure latérales en polyéthylène
protègeront les skis de motoneige au carbure. Repliable pour
un rangement rapide et facile.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les
instructions avant d'utiliser cet appareil. L'utilisateur doit
respecter les précautions de base lorsqu'il utilise cet appareil
afin de réduire le risque de blessure ou de dommage à
l'équipement.
Conservez ce manuel qui contient les avertissements de
sécurité, les précautions, les instructions de fonctionnement ou
d'inspection et d'entretien.
RAMPE REPLIABLE EN 3 EN
ALUMINIUM DE 84 X 54 PO, 1 500 LB

V 1,0 RAMPE REPLIABLE EN 3 EN ALUMINIUM 8817801
DE 84 X 54 PO, 1 500 LB
Visitez www.princessauto.com pour plus d'informations 3
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont
présentés dans ce manuel. Un avis est une alerte indiquant qu'il
existe un risque de dommage à la propriété, de blessure ou de
décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier
qui entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou
une pratique non sécuritaire qui pourrait entraîner des
blessures corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement
dangereuse qui peut entraîner des blessures mineures ou
modérées si on ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique
non sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire.
Gardez votre aire de travail propre, bien éclairée et
exempte de toute distraction. Placez les lampes de façon à
ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas
l'équipement de sécurité approprié ne se trouvent pas à
proximité de l'aire de travail.
3. Rangez les appareils correctement dans un lieu sécurisé et
sec. Gardez les appareils hors de la portée des enfants.

8817801 RAMPE REPLIABLE EN 3 EN ALUMINIUM V 1,0
DE 84 X 54 PO, 1 500 LB
4 En cas de questions techniques, appelez le 1-800-665-8685
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection
personnelle homologué par l'Association canadienne de
normalisation (CSA) ou l'American National Standards
Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une
protection frontale et latérale pour les yeux. L'équipement de
protection des yeux devrait être conforme à la norme CSA
Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
2. Portez des vêtements de protection conçus pour
l'environnement de travail et pour l'appareil.
3. Les chaussures antidérapantes sont recommandées pour
maintenir la stabilité et l'équilibre au sein de l'environnement
de travail.
4. Portez des chaussures à embout d'acier ou à coquilles d'acier
pour éviter les blessures aux pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'appareil, de vos mouvements et de
l'environnement de travail pour éviter les blessures ou le bris
de l'appareil.
1. N'utilisez pas l'appareil si vous êtes fatigué ou sous l'effet
de drogues, d'alcool ou de médicaments.
2. N'utilisez pas l'appareil si vous devez étirer les bras pour
vous en servir. Une stabilité et un équilibre appropriés sont
nécessaires afin d'avoir un meilleur contrôle en cas de
situations inattendues.

V 1,0 RAMPE REPLIABLE EN 3 EN ALUMINIUM 8817801
DE 84 X 54 PO, 1 500 LB
Visitez www.princessauto.com pour plus d'informations 5
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT ! Ne permettez PAS au confort ou à votre
familiarisation avec l'appareil (obtenus après un emploi répété)
de se substituer à une adhésion stricte aux règles de sécurité de
l'appareil. Si vous utilisez cet appareil de façon dangereuse ou
incorrecte, vous pouvez subir des blessures corporelles graves.
1. Utilisez le bon appareil pour la tâche à effectuer. Cet
appareil a été conçu pour une utilisation spécifique. Évitez
de modifier ou d'altérer cet appareil ou de l'utiliser à une fin
autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’appareil si des pièces présentent des
dommages ou sont déplacées. Réparez ou remplacez
les pièces.
3. Retirez le hayon d’une camionnette avant de mettre la rampe
en place. Le hayon peut lâcher sous le poids de la charge et
causer la chute de la charge ainsi qu’une blessure grave.
4. La hauteur d’installation maximale de la rampe ne doit pas
dépasser 30 pouces car la pente est trop forte pour
charger et décharger un appareil de façon sécuritaire.
5. Utilisez toujours des sangles de sécurité afin de retenir
solidement la rampe au véhicule. Les sangles contribueront
à empêcher la rampe de glisser du hayon.
6. Ne dépassez pas la capacité pondérale maximale de
la rampe.
7. Évitez toute charge dynamique. Un déplacement brusque
de la charge pourrait dépasser la capacité de charge et
briser la rampe.
8. Serrez le frein de stationnement du véhicule, placez des
cales sous les roues et arrêtez le moteur durant le
chargement et le déchargement.

8817801 RAMPE REPLIABLE EN 3 EN ALUMINIUM V 1,0
DE 84 X 54 PO, 1 500 LB
6 En cas de questions techniques, appelez le 1-800-665-8685
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'appareil si des
pièces sont manquantes. Remplacez les pièces manquantes
avant l'utilisation. Le non-respect de cet avertissement peut
entraîner une défectuosité et des blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez
s'il y a des dommages. Assurez-vous que tous les articles du
contenu sont présents.
Contenu : • Rampe • Sangles de sécurité
• Supports à embout en caoutchouc
ASSEMBLAGE ET INSTALLATION
1. Stationnez le véhicule ou la remorque transportant la
charge sur une surface plane capable de soutenir la charge.
Serrez le frein de stationnement et arrêtez le moteur.
2. Retirez le hayon de la camionnette pour des raisons
de sécurité.
3. Placez la rampe pliée sur le côté gauche de la plate-forme
du camion ou de la remorque en vous assurant que les
embouts sont solidement en contact avec la plate-forme.
4. Dépliez la rampe vers la droite. Les embouts de chaque
section doivent aussi être solidement en contact avec la
plate-forme.
5. Fixez les côtés de la rampe avec les sangles de sécurité.
Enroulez chaque sangle autour d’un barreau. Insérez le
crochet dans la boucle de la sangle et serrez-la.
5.1 Placez chaque crochet sur une section solide du cadre
du véhicule.
5.2 Serrez chaque sangle pour retenir la rampe. Vérifiez la
rampe en la tirant vers l’arrière. Assurez-vous que les

V 1,0 RAMPE REPLIABLE EN 3 EN ALUMINIUM 8817801
DE 84 X 54 PO, 1 500 LB
Visitez www.princessauto.com pour plus d'informations 7
sangles de sécurité empêchent tout mouvement vers
l’arrière.
6. Nettoyez la surface de la rampe pour enlever la saleté
et l’huile. Séchez la rampe pour éviter que la surface
soit glissante.
LISSES D’USURE LATÉRALES
Les lisses d’usure latérales sont conçues pour protéger les skis
d’une motoneige durant le chargement. Retirez les lisses
d’usure en dévissant les vis en acier inoxydable.
UTILISATION
AVERTISSEMENT ! Évitez de monter sur votre appareil
pendant la montée et descente sur la rampe pour ne pas vous
blesser ou blesser des gens à proximité advenant que la
rampe lâche à cause d’un poids supplémentaire ou que vous
perdiez le contrôle de l’appareil.
1. Alignez les pneus de l’appareil avec la rampe (P).
2. Il est recommandé qu’il y ait une personne chaque côté de
l’appareil durant le chargement et le déchargement.
3. Utilisez les freins pour contrôler l’appareil pendant qu’il se
trouve sur la rampe. Si le moteur fonctionne, engagez-le au
rapport le plus bas possible.
SOIN ET ENTRETIEN
1. Entretenez l'appareil avec soin. Un appareil en bon état
sera efficace, plus facile à contrôler et préviendra les
problèmes de fonctionnement.
2. Inspectez les composants de l'appareil régulièrement.
Réparez ou remplacez les composants endommagés
ou usés. Employez seulement des pièce autorisées.

8817801 RAMPE REPLIABLE EN 3 EN ALUMINIUM V 1,0
DE 84 X 54 PO, 1 500 LB
8 En cas de questions techniques, appelez le 1-800-665-8685
3. Veillez à ce que l'étiquette et la plaque signalétique
demeurent intactes sur l'appareil. Elles comportent des
renseignements importants. Si elles sont illisibles ou
manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit
effectuer la réparation de l'appareil/l'appareil. Un
appareil/appareil mal réparé peut présenter un risque pour
l'utilisateur et/ou pour les autres.
DÉPANNAGE
Si l'appareil ne fonctionne pas correctement ou si des pièces
sont manquantes, visitez un magasin Princess Auto Ltd. afin de
trouver une solution. Si ce n'est pas possible, demandez à un
technicien qualifié de réparer l'appareil.
