Proshade 2127562 User manual

For assistance with assembly, parts, or problem resolution please contact
customer service in US and Canada at 1-877-730-1583, 9:00AM - 5:00PM EST,
Monday - Friday, English, French, and Spanish spoken or visit proshade.com.
3M / 10 FT AUTO TILT ALUMINUM PATIO UMBRELLA
ITM. / ART. 2127562, 2127622, 2127542, 2127570
ASSEMBLY INSTRUCTIONS
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
THIS ITEM IS INTENDED FOR OUTDOOR DOMESTIC USE ONLY,
NOT FOR COMMERCIAL USE
( Fig. 1)
TO ASSEMBLE THE
UMBRELLA:

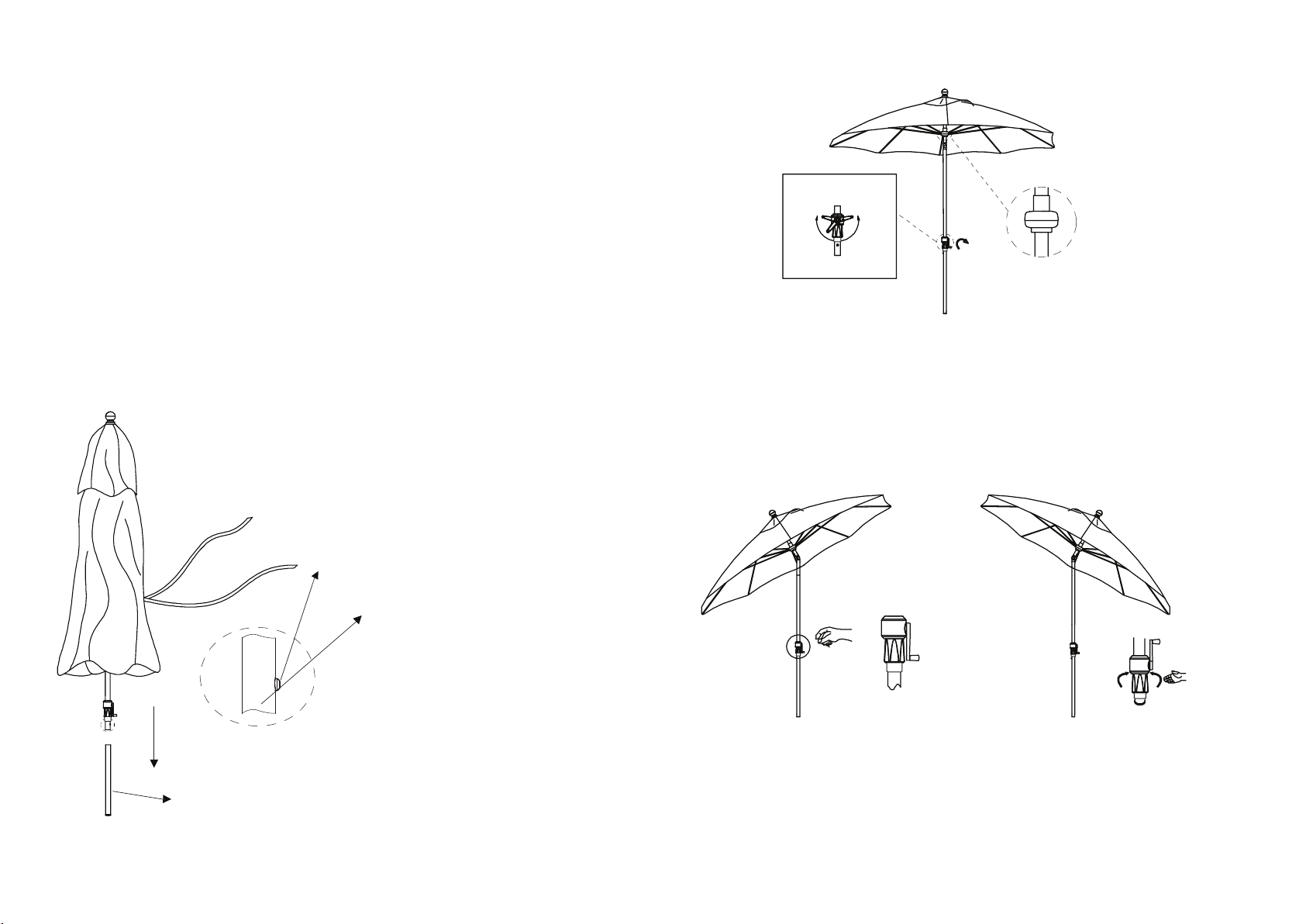

Before opening your umbrella, gently
pull apart and separate the ribs into
their natural, open position.
Insert the bottom pole into the upper
pole housing and lock into place.
You must have your umbrella
securely fastened into an umbrella
base.(sold separately)
CAUTION:
The umbrella should be lowered and secured in windy conditions or
when not in use.
Keep all flame and heat sources away from this umbrella.
CARE INSTRUCTION:
FRAME: To clean, use a mild detergent and warm water on the frame.
Do not use abrasive materials or cleaners.
CANOPY: Wash with a mild solution of soap and water. Rinse thoroughly
and drip-dry in an open position.
IMPORTANT INFORMATION:
Umbrella ribs may compress
during shipping. Please read
these instructions before opening
your umbrella to avoid causing
permanent damage.
1

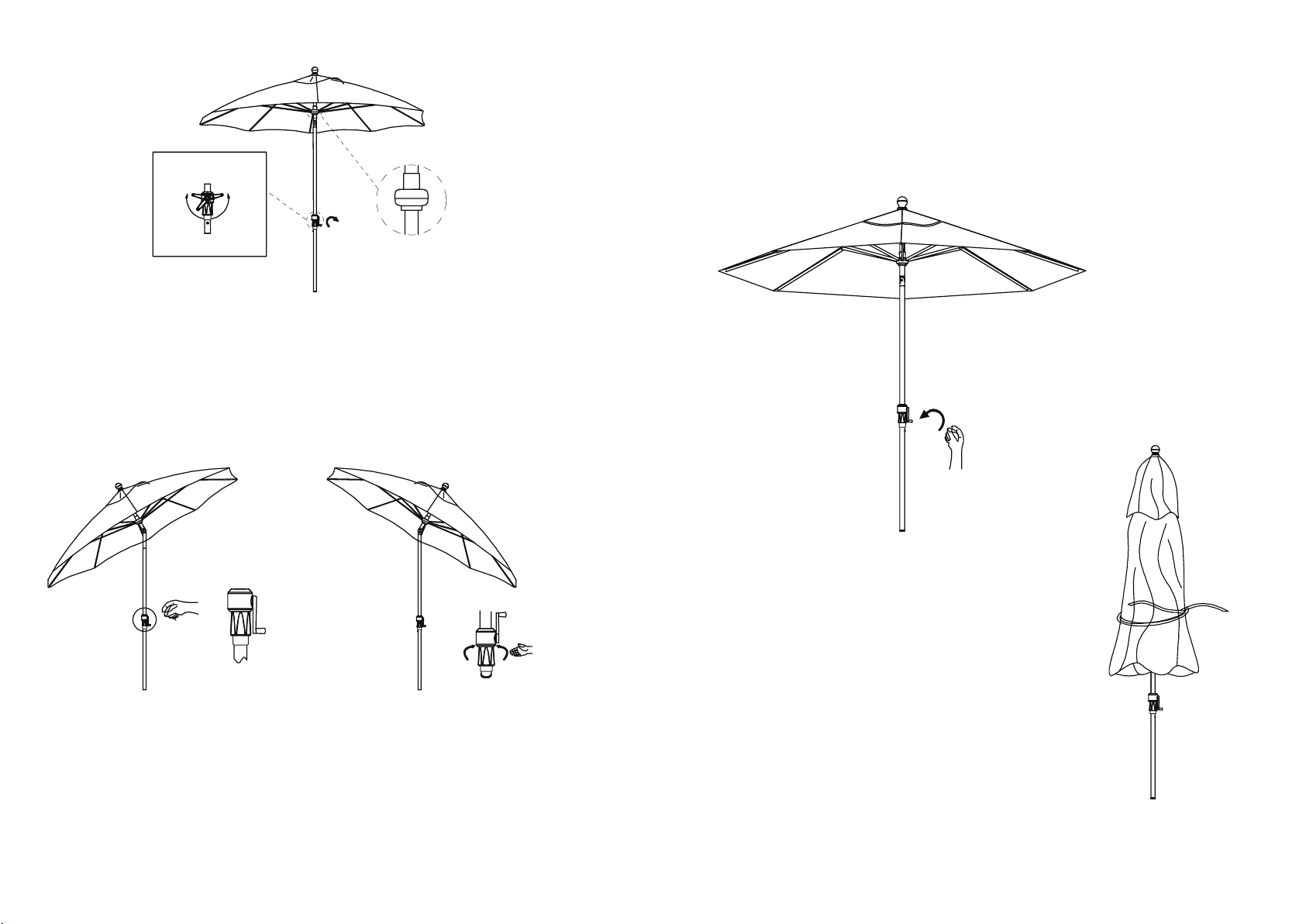

Turn the crank handle clockwise and continue to turn until the hub has
reached the stop ring. At that time, the umbrella is fully open and ready
to use.
Keep turning the crank to tilt the umbrella after the umbrella is fully
opened. Pull down and turn the collar in order to easily rotate the
umbrella 360 degrees. Stop at the desired position, release collar, and
the umbrella firmly locks in place.
Caution:Make sure the umbrella is fully tilted. If left in a half-tilted
position, any wind will bring the umbrella back to upright position.
Turn the crank handle counterclockwise until umbrella is fully closed.
Use tie straps to secure umbrella canopy.
Caution: If you continue to crank
counter-clockwise after the umbrella
is closed, the umbrella will start to
open again. It is possible to open the
umbrella by turning the crank in a
counter-clockwise direction. However,
the umbrella will not stay open when the
crank is turned in a counter-clockwise
direction. The locking mechanism that
keeps the umbrella up only works when
the crank is turned clockwise.
TO CLOSE THE UMBRELLA
Turn counterclockwise
( Fig. 5)
( Fig. 6)
32

Please be advised that the manufacturer provides a two-year warranty,
that the 3 m / 10 ft /10 pi Auto-Tilt Aluminum Patio Umbrella will be free from
defects in the original materials and workmanship.
Frame
Frames are warranted to be free from defects in materials and
workmanship for a period of . Damage to frames or welds
due to improper assembly or exposure to water and sub-freezing
temperatures is not covered. Do not allow water to accumulate
inside frames.
Finish
The finish is warranted against peeling, cracking, or blistering for
a period of , provided the unit has not been scratched or
abraded. Scratches and chips resulting from abnormal wear and
tear are not covered. Fading resulting from exposure to elements
is not covered.
Fabric
Fabric is warranted for a period of against separation at
the seams. Fading or discoloration resulting from exposure to the
elements, chemicals, or from spills is not covered.
Note: All operation should be according to the instruction manual.
*This warranty DOES NOT COVER the following items:
Failure caused by unreasonable or abusive use, failure caused by
neglect of reasonable and necessary care, acts of nature (including
but not limited to wind, hurricanes, tornadoes, and storms) are not
covered by this warranty.
two years
two years
two years
3M /10 FT AUTO TILT ALUMINUM PATIO UMBRELLA
LETTER OF WARRANTY
AUSTRALIA: Our goods come with guarantees that cannot be excluded
under the Australian Consumer Law. You are entitled to a replacement or
refund for a major failure and for compensation for any other reasonably
foreseeable loss or damage. You are also entitled to have the goods
repaired or replaced if the goods fail to be of acceptable quality and the
failure does not amount to a major failure.
ITM. / ART. 2127562, 2127622, 2127542, 2127570
The product is not covered by this warranty after two years from the
date of purchase.
PARASOL AUTO-INCLINABLE DE 3 M (10 PI) EN ALUMINIUM
ITM. / ART. 2127562, 2127622, 2127542, 2127570
INSTRUCTIONS D'ASSEMBLAGE
IMPORTANT, À CONSERVER POUR DE FUTURS BESOINS
DE RÉFÉRENCE : À LIRE SOIGNEUSEMENT
CET ARTICLE EST CONÇU UNIQUEMENT POUR UNE
UTILISATION À L'EXTÉRIEUR NON COMMERCIALE
Pour obtenir de l'aide pour l'assemblage, les pièces ou la résolution de
problèmes, contactez le service clientèle aux États-Unis et au Canada au
1-877-730-1583, entre 9 h et 17 h (HE), de lundi à vendredi, en anglais,
français et espagnol, ou rendez-vous sur proshade. com.
R
4

( Fig. 1)
ATTENTION :
ASSEMBLAGE DU PARASOL
MISE EN GARDE :
Le parasol devrait être fermé et bien attaché par
temps venteux ou quand il n’est pas utilisé.
Tenir loin des flammes et des sources de chaleur.
INSTRUCTIONS D’ENTRETIEN
POTEAU : Nettoyer à l’eau tiède avec un détergent doux.
Ne pas utiliser de matériaux ni de nettoyants abrasifs.
TOILE : Nettoyer avec un mélange de savon doux etd’eau tiède, bien rincer,
puis laisser égoutter en position ouverte.
Les baleines de parasol peuvent
avoir été compressées pendant le
transport. Lire ces instructions
avant d'ouvrir le parasol pour
éviter de l'endommager de
manière définitive.
Avant d'ouvrir le parasol, séparer les
baleines avec délicatesse pour leur
faire retrouver leur position
d'ouverture naturelle. Assembler la
partie inférieure du poteau à la partie
supérieure jusqu'à l'obtention d'un
déclic. Le parasol doit être fixé dans
une base de parasol (vendue
séparément).
CHEVILLE DE VERROUILLAGE
POTEAU
PARTIE INFÉRIEURE
DU POTEAU
DE PARASOL
POUR OUVRIR LE PARASOL
POUR INCLINER ET FAIRE PIVOTER LE PARASOL
Continuer à tourner la manivelle pour incliner le parasol une fois qu’il est complètement
ouvert. Tirer le collet vers le bas et le tourner pour facilement faire pivoter le parasol sur
360°. Une fois à la position souhaitée relacher le collier. Le parasol est bien en place.
Attention: vérifier que le parasol a complètement pivoté. S'il ne l'était pas
complètement, le vent pourrait le faire revenir en position verticale.
Faire tourner la manivelle dans le sens des aiguilles d'une montre et continuer
jusqu'à ce que le moyeu ait atteint la pièce d'arrêt. Le parasol est alors
complètement ouvert et prêt à l'emploi.
( Fig. 2)
( Fig. 3) ( Fig. 4)
COLLIER
Moyeu
Ouvrir Fermer
21

POUR FERMER LE PARASOL
Faire tourner la manivelle dans le sens inverse des aiguilles d'une montre jusqu'à
ce que le parasol soit complètement fermé. Utiliser la sangle pour tenir fermé le
toit de parasol.
Mise en garde: continuer à tourner dans le
sens antihoraire après fermeture du parasol
l'ouvrira de nouveau.
Cependant le parasol ne peut rester ouvert
que lorsque la manivelle est tournée dans
le sens horaire. Le mécanisme de verrouillage
fonctionne seulement si la manivelle est
tournée dans le sens horaire.
Tourner dans le sens antihoraire
( Fig. 5)
( Fig. 6)
PARASOL AUTO-INCLINABLE DE 3 M (10 PI) EN ALUMINIUM
GARANTIE
ITM. / ART. 2127562, 2127622, 2127542, 2127570
Le fabricant offre pour le Parasol auto-inclinable de 3 m (10 pi) en aluminium une
garantie de deux ans contre les défauts de fabrication et de matériaux d’origine.
AUSTRALIE:
Nos articles sont offerts avec des garanties qui ne peuvent connaître
d'exclusions au regard de la loi australienne sur la protection des consommateurs. Vous
avez droit au remplacement ou au remboursement en cas de défaillance majeure de
votre article ainsi qu'à une compensation en cas de perte ou de dommage prévisible.
Vous avez aussi droit à la réparation ou au remplacement de l'article s'il n'est pas d'une
qualité acceptable et que la défaillance n'est pas majeure.
Tissu
L armature est garantie pendant deux ans contre les défauts de matériaux
et de fabrication.
Les coutures sont garanties pendant deux ans.
Le fini est garanti contre l’écaillage, le fendillement et la formation de bulles
pendant deux ans, pourvu que le produit n’ait pas été égratigné ou abrasé.
Le produit ne sera deuxième année après la date d’achat.
43

Para limpiar, utilice un detergente suave y agua tibia. No
( Fig. 1)
INFORMACIÓN IMPORTANTE:
PARA ENSAMBLAR LA
SOMBRILLA:
PRECAUCIÓN:
INSTRUCCIONES DE CUIDADO:
En condiciones de viento o cuando no se esté usando, la sombrilla debe
mantenerse cerrada y amarrada.
Mantenga la sombrilla alejada de fuentes directas de calor o llamas.
ARMAZÓN:
TOLDO : Lave con una solución de agua y jabón suave. Enjuague bien y deje secar
en posición abierta.
utilice limpiadores o materiales abrasivos.
Las costillas de la sombrilla pueden
comprimirse durante el transporte. Por
favor, lea este instructivo antes de abrir
la sombrilla, para evitar daños
perma-
nentes.
Antes de abrir la sombrilla, separe con
cuidado las costillas para acomodarlas
en su posición natural de apertura.
Inserte el poste inferior en el bastidor
del poste superior y asegúrelo en
su lugar. Es muy importante que la
sombrilla quede fija y bien afianzada
en una base para sombrilla (se vende
por separado).
BOTÓN DE SEGURO
POSTE
POSTE INFERIOR
SOMBRILLA DE ALUMINIO PARA PATIO DE 3M CON
INCLINACIÓN AUTOMÁTICA
ITM. / ART.
2127562, 2127622, 2127542, 2127570
INSTRUCCIONES DE ENSAMBLE
IMPORTANTE, CONSERVE PARA REFERENCIA FUTURA:
LEA CUIDADOSAMENTE
ESTE PRODUCTO ESTÁ DISEÑADO PARA USO DOMÉSTICO
SOLAMENTE, NO PARA USO COMERCIAL
Para obtener ayuda con el montaje, las piezas o la resolución de
problemas, comuníquese con el servicio al cliente en EE. UU. y
Canadá al teléfono 1-877-730-1583, de 9:00 a.m. a 5:00 p.m. EST, de lunes
a viernes, en inglés, francés y español, o visite proshade. com.
R
1

PARA ABRIR LA SOMBRILLA
PARA INCLINAR Y ROTAR LA SOMBRILLA
Precaución:
Una vez que la sombrilla se haya abierto por completo, siga dando vuelta a la manivela
para inclinar la sombrilla. Tire hacia abajo y voltee el collar, para que la sombrilla rote
fácilmente en 360°. Deténgase en la posición deseada, suelte el collar y la sombrilla
se bloqueará en esa postura.
Asegúrese que la sombrilla esté completamente inclinada; si se deja a
media inclinación, cualquier soplo de viento puede regresarla a su posición vertical.
Dé vuelta a la manivela en el sentido de las manecillas del reloj hasta que el eje
alcance el anillo de tope. Al llegar a ese punto, la sombrilla está totalmente abierta
y lista para usarse.
( Fig. 2)
( Fig. 3) ( Fig. 4)
Collar
Precaución:
PARA CERRAR LA SOMBRILLA
Gire la manivela en sentido contrario a las manecillas del reloj, hasta que la sombrilla
quede completamente cerrada.
Utilice las cintas para asegurar el toldo de la sombrilla.
Si continúa girando la manivela
en sentido contrario a las manecillas del
reloj cuando la sombrilla ya está cerrada, se
volverá a abrir. También es posible abrir la
sombrilla girando la manivela en sentido
contrario. Sin embargo, la sombrilla no
permanecerá abierta cuando la manivela se
gire al revés, dado que el mecanismo que la
mantiene abierta funciona solamente cuando
se gira en el sentido de las manecillas del reloj .
Gire en sentido
contrario
a las manecillas
del reloj
( Fig. 5)
( Fig. 6)
Eje
Abrir Cerrar
32

Distributed by:
Costco Wholesale Corporation
P.O. Box 34535
Seattle, WA 98124-1535
USA
1-800-774-2678
www.costco.com
Costco Wholesale Canada Ltd.*
415 W. Hunt Club Road
Ottawa, Ontario
K2E 1C5, Canada
1-800-463-3783
www.costco.ca
* faisant affaire au Québec sous
le nom les Entrepôts Costco
Importado por:
Importadora Primex S.A. de C.V.
Blvd. Magnocentro No. 4
San Fernando La Herradura
Huixquilucan, Estado de México
C.P. 52765
RFC: IPR-930907-S70
(55)-5246-5500
www.costco.com.mx
Costco Wholesale Australia Pty Ltd
17-21 Parramatta Road
Lidcombe NSW 2141
Australia
www.costco.com.au
Costco Wholesale UK Ltd /
Costco Online UK Ltd
Hartspring Lane
Watford, Herts
WD25 8JS
United Kingdom
01923 213113
www.costco.co.uk
Costco Wholesale Spain S.L.U.
Polígono Empresarial Los Gavilanes
C/ Agustín de Betancourt, 17
28906 Getafe (Madrid) España
NIF: B86509460
900 111 155
www.costco.es
Costco Wholesale Iceland ehf.
Kauptún 3-7, 210 Gardabaer
Iceland
www.costco.is
Costco France
1 avenue de Bréhat
91140 Villebon-sur-Yvette
France
01 80 45 01 10
www.costco.fr
Costco Wholesale Japan Ltd.
2 Kakuchi, 2 Gaiku, Kaneda-Nishi
361 Urikura, Kisarazu shi
Chiba, 292-0007 Japan
0570-200-800
www.costco.co.jp
Costco Wholesale Korea, Ltd.
40, Iljik-ro
Gwangmyeong-si
Gyeonggi-do, 14347, Korea
1899-9900
www.costco.co.kr
Costco Wholesale Sweden AB
Box 614
114 11 Stockholm
Sweden
www.costco.se
Costco Wholesale New Zealand Limited
2 Gunton Drive
Westgate
Auckland 0814
New Zealand
www.costco.co.nz
Costco (China) Investment Co., Ltd.
Room 1003, Block 2, 2388 Xiupu Road,
Pudong New Area, Shanghai
China 201315
[phone]
5
* Esta garantía NO CUBRE lo siguiente:
Fallos ocasionados por uso irracional o abusivo; desperfecto por negligencia o falta
de cuidado razonable y necesario; fenómenos de la naturaleza (incluyendo, pero sin
limitarse al viento, huracanes, tornados y tormentas).
Esta garantía no cubre este producto después de dos años posteriores a la fecha de compra.
AUSTRALIA: Nuestros productos cuentan con garantías que no se pueden excluir bajo
las Leyes del Consumidor de Australia. Usted tiene derecho a un cambio o devolución en
caso de un fallo importante y a una compensación por cualquier otra pérdida o daño
razonablemente previsible. También tiene derecho a la reparación o reemplazo de los bienes,
si éstos no cumplen con una calidad aceptable y el fallo no constituye un fallo importante.
SOMBRILLA DE ALUMINIO PARA PATIO DE 3M CON
INCLINACIÓN AUTOMÁTICA
GARANTÍA (Garantía del fabricante válida sólo en E.U.A.)
ITM. / ART. 2127562, 2127622, 2127542, 2127570
Por favor tome en cuenta que el fabricante garantiza por dos años que la Sombrilla de
Aluminio para Patio de 3m con Inclinación Automática está libre de defectos en los
materiales de origen y mano de obra.
Armazón
Los armazones están garantizados de estar libres de defectos en materiales o mano de
obra por un período de dos años. El daño a los armazones o soldaduras resultantes del
ensamble inadecuado o exposición al agua y temperaturas bajo cero, no está cubierto
por esta garantía. No permita que se acumule agua en el interior de los armazones.
Acabado
El acabado está garantizado contra el agrietamiento, descamación y formación de
ampollas durante un período de dos años, siempre y cuando la unidad no se haya
rayado o raspado. No se amparan raspaduras y desportilladuras resultantes del uso
y desgaste anormal, así como tampoco la decoloración por la exposición a las
inclemencias del tiempo.
Tela
La tela está garantizada por un período de dos años contra la separación de las costuras.
La decoloración ocasionada por la exposición a las inclemencias del tiempo o productos
químicos o derrames no está cubierta por esta garantía.
Nota: Toda operación debe hacerse de acuerdo al manual de instrucciones.
4
