Proslat Procore 87772 User manual

THANK YOU/ MERCI

We appreciate the trust and conﬁdence you have placed in Proslat through the purchase of this Slatwall. Visit us online at proslat.com to see

our full line of products available for your home storage needs. Thank you for choosing Proslat!

Nous apprécions la conﬁance que vous avez eu en Proslat pour l’achat de cet article. Visitez-nous en ligne au proslat.ca pour consulter notre

gamme complète de produits disponibles pour vos besoins de rangement à domicile. Merci d’avoir choisi Proslat!

USE AND CARE GUIDE

GUIDE D’UTILISATION ET DE SOINS

PROCORE 8 ft. X 4 ft. SLATWALL

PANNEAUX PROCORE DE 8 pi X 4 pi

Questions, problems, missing parts? Before returning to the store, call

Proslat Customer Service — 8 a.m.–5 p.m., EST, Monday–Friday

Questions, problèmes, pièces manquantes? Avant de retourner cet article en magasin,

communiquez avec le service à la clientèle de Proslat.

8h-17h, heure de l’Est, du lundi au vendredi

1-888-691-2944

[email protected]

www.proslat.com

Retain this manual for future use.

Conservez ce manuel

pour une utilisation future.

PROCORE_8x4_July21

8 X 4 ft. PROCORE SLATWALL/PANNEAUX 8 X 4 pi

Model/Modèle # 87772

Table of Contents

Safety Information ..................................2

Pre-Installation.....................................3

Tools required ....................................3

Hardware included.................................3

Package Contents .................................3

Installation ........................................4

Care & Cleaning ....................................9

Troubleshooting ...................................10

Complete warranty.................................13

Safety Information

SLATWALL MUST BE INSTALLED INTO WALL STUDS

It is the responsibility of the installer to ensure that wall mounting

surface and structure are sufﬁcient in strength & capacity to support

slatwall weight and its contents. Failure to observe these conditions

may result in injury or death.

□For optimum performance, slatwall must be mounted to vertical

wall studs spaced apart no more than 24 in.

WARNING: Ensure that wall mounting surface and structure

are sufﬁcient in strength & capacity to support Slatwall

weight and its contents.

CAUTION: For optimum performance, PROCORE Slatwall

must be mounted to vertical wall studs no larger than 24 in.

HARDWARE INCLUDED

Table des matières

Informations sur la sécurité...........................2

Pré-installation.....................................3

Outils requis......................................3

Matériel inclus ....................................3

Contenu de l’emballage.............................3

Installation ........................................4

Entretien et nettoyage ...............................9

Dépannage .......................................10

Garantie complète .................................13

Informations sur la sécurité

LES PANNEAUX DE RANGEMENT DOIVENT ÊTRE INSTALLÉS

SUR LES MONTANTS MURAUX

Il est de la responsabilité de l’installateur de veiller à ce que la

surface de montage et la structure du mur soient assez fortes pour

supporter le poids du panneau PROCORE et de son contenu. Le non-

respect de ces conditions peut entraîner des blessures ou la mort.

□Pour une performance optimale, le panneau PROCORE doit être

installé sur les montants muraux verticaux. Ceux-ci doivent être

espacés au maximum de 24 po (61 cm).

AVERTISSEMENT : Assurez-vous que la surface de montage

et la structure du mur sont sufﬁsamment fortes.

ATTENTION : Pour une performance optimale, le panneau

PROCORE doit être installé sur les montants muraux verticaux

espacés au maximum de 24 po (61 cm).

3 PROSLAT.COM

Please contact 1 888 691-2944 for further assistance. / SVP contactez-nous au 1 888 691-2944 pour de l’assistance

AA BB

Part/Pièces Description Quantity/Quantité

AA Torx T25 bit/Embout Torx T25 1

BB 2½ in. Torx screws

Vis Torx de 6,4 cm 88

PACKAGE CONTENTS

CONTENU DE L’EMBALLAGE

10 x 955/8in. Proslat PROCORE panels

Panneaux Proslat PROCORE de 955/8po (2,43 m)

1 x 955/8in. Top trim

1 x Moulure supérieure de 2,43 m

2 x +/- 49 in. Side J-trims

2 x Moulure latérale de +/- 1,24 m

1 x 955/8in. Starter trim

1 x Moulure de départ de 2,43 m

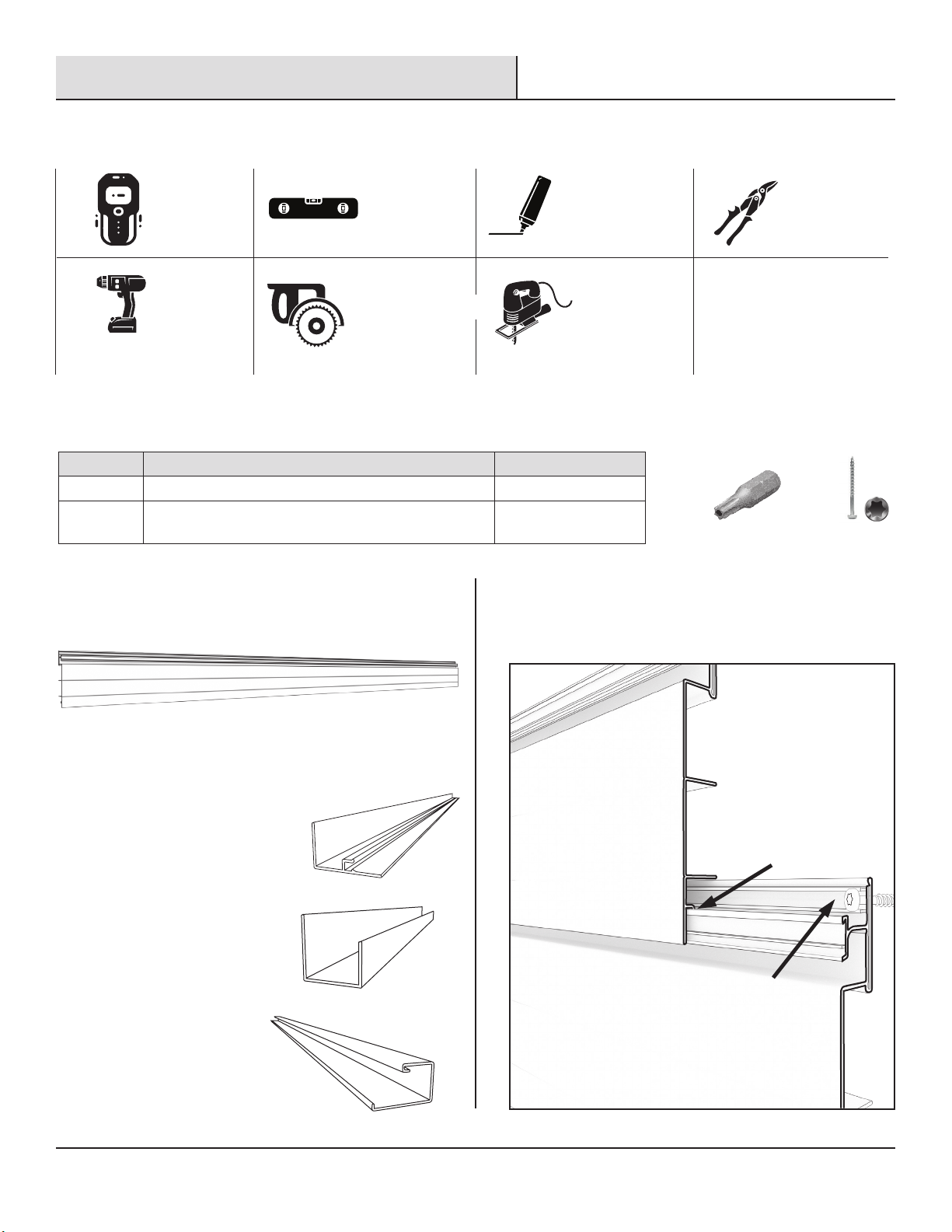

Pre-Installation/ Pré-installation

TOOLS REQUIRED/OUTILS REQUIS

HARDWARE INCLUDED/MATERIEL INCLUS

Stud nder

Détecteur

de montants

Level

Niveau

Marker

Marqueur

Power

screwdriver

Tournevis

électrique

Circular saw

If you plan on

cutting your panels

Scie circulaire

Si vous planiez de

couper vos panneaux

Jig saw

If you plan on

cutting your panels

Scie sauteuse

Si vous planiez de

couper vos panneaux

or/ou

Tin Snips

Cisailles

PROPERLY OVERLAPPED

PANELS. / PANNEAUX

CORRECTEMENT

EMBOÎTÉS.

SCREW CAVITY

CAVITÉ DES VIS

Installation

1 Watch our installation video on proslat.com

Visionnez notre vidéo d’installation au proslat.com

2 Location of your panels / Positionnement des panneaux

□Decide where and how high you would like your PROCORE Slatwall section installed. / Décidez à quelle hauteur et à quelle

position vous désirez installer votre section de panneau PROCORE.

□You must start and ﬁnish on studs. / Il est fortement recommandé de débuter et de terminer votre section de panneau sur des

montants muraux.

3 Location of your studs/ Localisation des montants muraux

□Once you have chosen your installation location, verify that you are starting and ﬁnishing on a stud./

Une fois votre position déterminée, vériﬁez que vous débutez et terminez sur des montants muraux et localisez tous les montants

entre ces deux derniers.

□Using a stud ﬁnder, locate all studs between start and ﬁnish, and mark along their length with a level. You will need to screw each

panel into each stud./À l’aide d’un détecteur de montants, localisez tous les montants entre le début et la ﬁn et marquez-les sur

leur longueur à l’aide d’un niveau. Vous devrez visser chaque panneau dans chaque montant.

If you are installing more

than one slatwall section, refer

to the troubleshooting section.

Si vous installez plus d’une

section de panneaux, référez-

vous à la section dépannage.

5 PROSLAT.COM

Please contact 1 888 691-2944 for further assistance. / SVP contactez-nous au 1 888 691-2944 pour de l’assistance

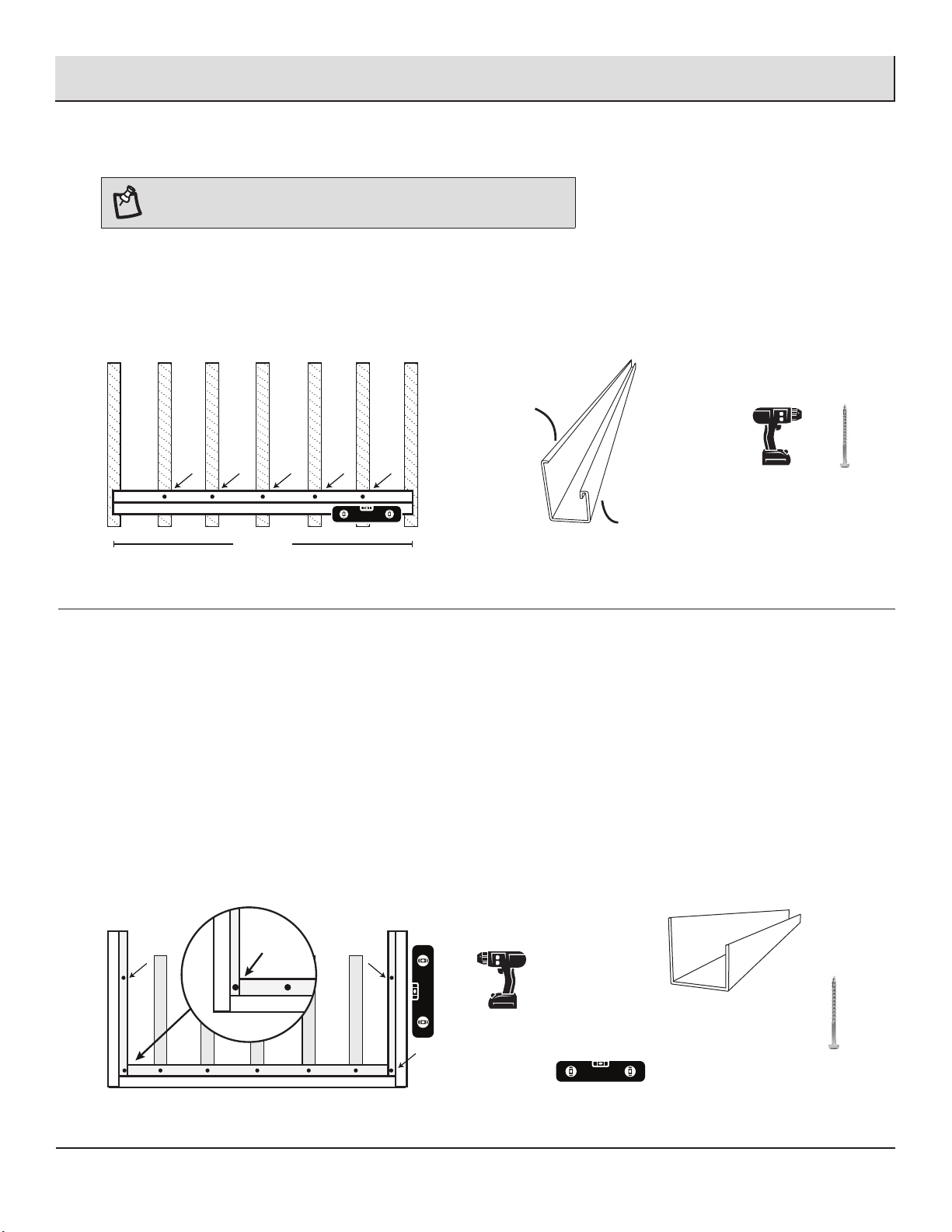

4 Install your horizontal starter trim / Installation de la moulure horizontale de départ

NOTE: For this step, it is best to have the help of a second person.

Pour cette étape, il est préférable d’obtenir l’aide d’une deuxième personne.

□Install you starter 95 5/8in. trim at desired starting height (the wider side installs against the wall), level and screw into the middle

studs. Do not screw into the ﬁrst and last studs.

Installez votre moulure de départ de 95 5/8po (2,43 m) à l’endroit marqué (le côté le plus large vers le mur), nivelez et vissez dans

les montants centraux. Ne pas visser dans le premier et le dernier montant.

95 5/8in.

2,43 m

x 5

x 4

+/-49 in. J-trim

Moulure en J de +/- 49 po

5 Install your vertical J-trims / Installation des moulures en J verticales

□Starting on one side, overlap a side J-trim with your starter trim (the wider side installs against the wall) and screw through both

(as indicated in the image).

Débutez du premier côté, superposez une moulure en J latérale avec votre moulure de départ (le côté le plus large au mur) et

vissez au travers des deux moulures comme indiqué dans l’image.

□Level the side J-trim and drive one screw at the top to hold it in place.

Nivelez la moulure latérale et installez une vis dans le haut pour la faire tenir en place.

□Repeat on the other side. Your panels will be screwed through the J-trims holding both in place.

Répétez de l’autre côté. Lors de l’installation des panneaux, des vis traverseront vos moulures verticales, ce qui les fera tenir en

place.

Front side

Face

Wall side

Dos (au mur)

Installation (continued/ suite)

x 2

NOTE: Do not drive screw through the hook channel.

Ne pas visser dans la cavité du crochet.

Screw here/Vissez ici

x 7 x 1

Installation (continued/ suite)

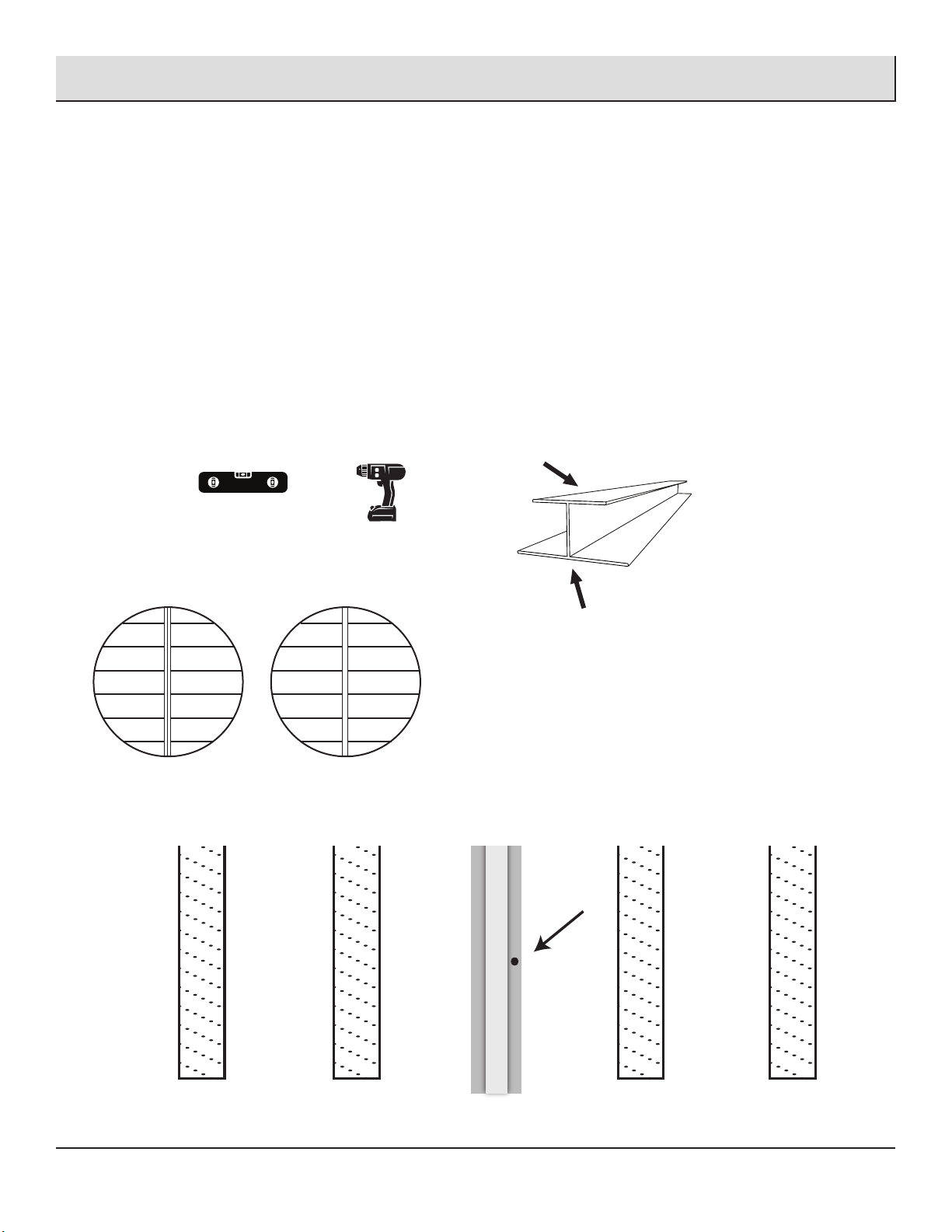

6 Install rst panel / Installation du premier panneau

□To install the rst panel, t the panel into the top of the tracks made by the vertical J-trims and slide all the way to the bottom./

An d’installer le premier panneau, insérez le panneau dans le haut de la rail formée par les moulures en J verticales et glissez-le

jusqu’en bas.

□Make sure your panel is seated into bottom starter trim and is level. Screw through the upper channel of the panel and into each

stud. Drive screws at either end of the panel through the vertical J-trim and into your stud. This will hold your vertical J trims

to the wall. / Assurez-vous que votre panneau est bien assis dans la moulure du bas. Vissez dans la cavité supérieure du panneau

dans chaque montant. Les vis aux extrémités du panneau doivent traverser le panneau, la moulure en J et le montant mural. Ceci

tiendra votre moulure en J au mur.

Slide panel

Faites glisser le panneau

Hook channel

Cavité du crochet

DO NOT SCREW HERE

NE PAS VISSER ICI

7 PROSLAT.COM

Please contact 1 888 691-2944 for further assistance. / SVP contactez-nous au 1 888 691-2944 pour de l’assistance

Installation (continued/ suite)

7 Installation of the following 8 panels/Installation des 8 panneaux suivants

□Repeat Step 6 for all remaining panels. Push down on each panel before screwing to make sure that it is properly overlapped

with the lower adjacent panel.

Répétez l’étape 6 pour tous les panneaux suivants. Appuyez sur les panneaux avant de visser pour vous assurez qu’il sont

emboîtés correctement avec le panneaux du dessous.

□Make sure you screw into every stud before installing the next panel.

Assurez-vous de visser dans tous les montants avant d’installer le panneau suivant.

□Repeat until your last piece is left, verifying level every three panels.

Répétez jusqu’à ce qu’il vous reste seulement un panneau à installer, en vériﬁant le niveau tous les trois panneaux

□Properly interlocked panels will conceal previous panel’s installation screws.

Des panneaux emboîtés correctement cacheront les vis du panneau précédent.

NOTE: Screws installed at the top of the vertical J-trims may have to

be removed to complete a clean installation of the top panel.

Les vis installées dans le haut des moulures verticales devront être

retirées pour compléter l’installation du dernier panneau.

x 56

x 8

Properly overlapped

Correctement emboîté

PROPERLY OVERLAPPED

PANELS. / PANNEAUX

CORRECTEMENT

EMBOÎTÉS.

SCREW CAVITY

CAVITÉ DES VIS

Installation (continued/ suite)

x 7

x 1

8 Install last panel / Installation du dernier panneau

□Set your last panel in place but do not screw. Mark where to cut trims.

Mettez votre dernier panneau en place, sans le visser, et marquez les endroits où vous devez couper les garnitures

NOTE: Screws installed at the top of the vertical J-trims may have to

be removed to complete a clean installation of the top panel.

Les vis installées dans le haut des moulures verticales devront être

retirées pour compléter l’installation du dernier panneau.

□Install the last panel and screw in. / Remettez en place le dernier panneau et vissez-le.

□Remove panel to allow you to easily cut the trims.

Retirez le panneau pour vous permettre de couper facilement les moulures.

NOTE: If you have done a complete wall and you had to cut your top panel to ﬁt, you will need to use silicone to install your top trim. Si vous

avez installé un mur complet et que vous avez eu à couper le haut de votre dernier panneau, vous aurez besoin de silicone pour installer votre

moulure en L.

NOTE: Vertical J-Trims not included in image to show clear installation of horizontal top L-trim. / Les moulures en J verticales ne sont pas

incluses dans l’illustration pour démontrer clairement l’installation de la moulure en L supérieure.

x 1

Care and Cleaning/ Entretien et nettoyage

Installation (continued/ suite)

9 Install your top trim/ Installation de la moulure supérieure

□Install your horizontal top L-trim by simply clipping it into the lip above the screw cavity. / Installez votre moulure

supérieure en la clippant simplement à la lisière au-dessus de la cavité supérieur du panneau.

□Proslat PROCORE panels are very durable and water resistant. They can be washed with a power washer on low setting or wiped

with a soft cloth and mild detergents. Do not use sharp objects or abrasive cleaners.

Les panneaux PROCORE sont très durables et résistants à l’eau. Ils peuvent être nettoyés à l’aide d’une machine à pression à son

réglage le plus bas, ou essuyés avec un chiffon doux et un léger détergent. Ne pas utiliser d’objets pointus ou de nettoyant abrasif.

9 PROSLAT.COM

Please contact 1 888 691-2944 for further assistance. / SVP contactez-nous au 1 888 691-2944 pour de l’assistance

Section 1 Section 2

Two J-trims / Deux moulures en J

More than one section high installation

Installation de plus d’une section

verticalement

□If you are installing more than one section vertically, it

is not necessary to use a starter trim at the start of the

second section.

Si vous installez plus d’une section verticalement, il n’est

pas nécessaire d’utiliser une moulure de départ au début

de la deuxième section.

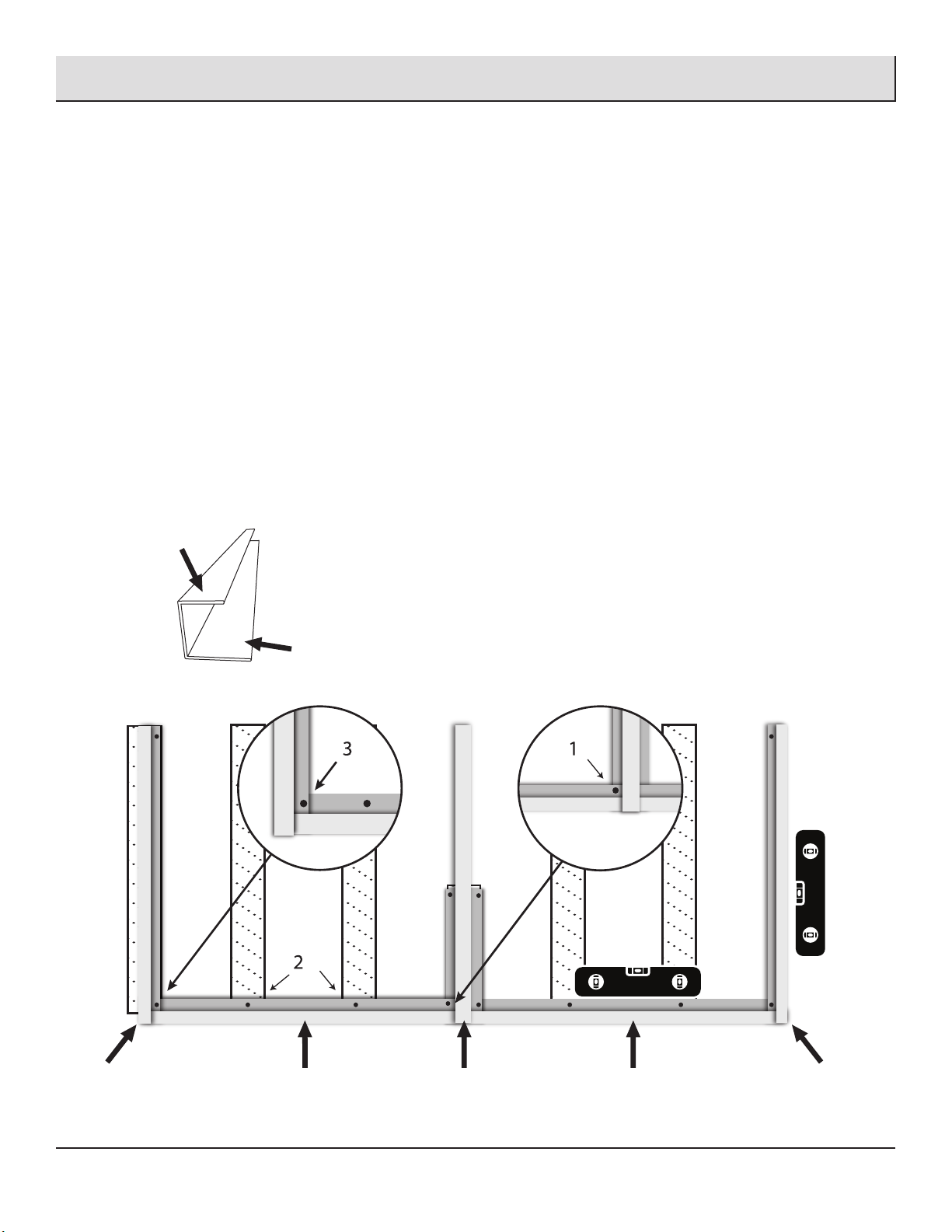

Side by side installation / Installation de

plus d’une section horizontalement

□If you are installing two or more sections side by side, use

2 J-trims (placing them back to back) to connect sections.

Si vous installez deux sections côte à côte, vous devez

installer deux moulures en J dos à dos pour camouﬂer la

jonction des panneaux.

□Optional: H-trim is also available on proslat.com — use this

in place of back to back J-trims for best results.

Facultatif : Il vous est possible d’acheter une moulure en

H sur notre site proslat.ca — utilisez-la à la place des

deux moulures en J dos à dos pour un meilleur résultat.

Troubleshooting/ Dépannage

Section 1

Section 2

No starter or top trims required

Aucune moulure de départ ou

moulure supérieure requise

Concrete or block wall installation

Installation sur du ciment ou mur de bloc

□If your walls are made of concrete or blocks, you will need to fasten 2 x3in.

studs or furring strips vertically at 16 in. or 24 in. using cement screws and then

install your panels to the studs. You will need to use 1-½ in. #8 pan head screws

instead of the supplied screws. If you have any issues nding them in your local

hardware store please contact us.

Si vos murs sont en béton ou en blocs, vous devrez xer verticalement des

montants ou des fourrures de 2 x 3 po à 16 ou 24 po à l’aide d’une vis à ciment,

puis installer vos panneaux sur les montants. Vous devrez utiliser des vis à tête

cylindrique de 1½ po. #8 au lieu des vis fournies. Si vous avez des problèmes

pour les trouver dans votre quincaillerie locale, veuillez nous contacter.

16 in. /40,6 cm

24 in. /61 cm

11 PROSLAT.COM

Please contact 1 888 691-2944 for further assistance. / SVP contactez-nous au 1 888 691-2944 pour de l’assistance

STUD

2 J-trims

2 moulures en J

H-trim

Moulure en H

Troubleshooting/ Dépannage (continued/ suite)

Front side

Côté avant

Wall side

Dos au mur

H-trim installation (Used to join 2 sections together)

Installation de la moulure en H (utilisée pour joindre 2 sections ensemble)

* Typically sold separately/Généralement vendus séparément *

□After deciding where you want to install your slatwall, center your H-trim in the center of the stud at the correct height, and secure

the H-trim to the stud by placing a screw at the top of the trim. Make sure the H-trim is straight and add a second screw midway

down the H-trim to secure it in place. (This screw can be removed once you have completed the following step.).

Après avoir décidé où vous souhaitez installer votre section de 8 pieds de large, centrez votre moulure en H sur le montant central,

à la hauteur appropriée, et vissez le haut de votre moulure sur celui-ci. Mettez de niveau et ajoutez une deuxième vis à mi-chemin

(cette vis peut être retirée une fois que vous avez terminé l’étape suivante).

Side by side installation using an H-trim /

Installation côte à côte avec une moulure en H

□Overlap one of your bottom starter trims with the bottom of your H-trim and screw through both. (number 1 on the illustration)

Superposez une de vos moulures de départ avec le bas de votre moulure en H et vissez. (numéro 1 sur l’illustration)

□Level and screw into the adjacent two studs. (number 2 on the illustration)

Nivelez et vissez dans les deux montants adjacents. (numéro 2 sur l’illustration)

□Take one of your side J-trims and install vertically by overlapping with the bottom starter trim and screw through both.

(number 3 on the illustration)

Prenez une de vos moulures en J latérale et installez-là verticallement en la superposant avec la moulure de départ et vissez au

travers des deux moulures. (numéro 3 sur l’illustration)

□Level the side J-trim and drive a tempory screw at the top. (This screw will be removed at the end to allow you to cut the excess

trim) / Nivelez la moulure en J latérale et vissez temporairement un vis au haut. (Cette vis sera retirée à la n pour vous permettre

de couper l’excédent de garniture.)

□Repeat on the other side of your H-trim. / Répétez de l’autre côté de votre moulure en H.

Side trim

Moulure latérale

Side trim

Moulure latérale

H-trim

Moulure en H

Starter trim

Moulure de déprat

Starter trim

Moulure de déprat

Troubleshooting/ Dépannage (continued/ suite)

Front side

Côté avant

Wall side

Dos (au mur)

13 PROSLAT.COM

Please contact 1 888 691-2944 for further assistance. / SVP contactez-nous au 1 888 691-2944 pour de l’assistance

Warranty – Proslat PROCORE Slatwall

This document details the Solutions Murales Proslat inc. Warranty for all new Proslat PROCORE Slatwall purchased anywhere in North America. This Lifetime Warranty extends only to the ﬁrst retail

purchaser of the PROCORE Slatwall.

Lifetime Warranty. Solutions Murales Proslat inc. (hereafter Proslat) warrants its PROCORE slatwall against defects in material or workmanship for a lifetime period. Proslat will replace any defective

panel as long as it was installed and maintained according to the printed instructions and local building codes. Any Proslat PROCORE Slatwall replaced under the terms of the Lifetime Warranty

inherits the remaining warranty period from the original purchase.

Exclusions. The Proslat PROCORE Warranty does not cover the following: — Damage that results from improper installation or misuse or abuse; – Damage due to acts of God, ﬁre, or accident; – Dam-

age created by non-Proslat accessories such as hooks, baskets, cabinets and shelving; – Damage that results from loading accessories beyond the stated maximum weight capacity of the slatwall

panels [225 lb. (102 kg) per square foot]; – The cost of labor or accessory materials; and shipping cost to return defective products.

Limitations of Warranty. The above Lifetime Warranty is the exclusive warranty for Proslat PROCORE Slatwall. Proslat disclaims all other warranties, express or implied, including any implied

warranties or merchantability, ﬁtness for particular purpose or otherwise. If you live in an area where consumer law prohibits this disclaimer, the above Lifetime Warranty will not extend the time

period of any such implied warranty. Obtaining Lifetime Warranty Service. For warranty service, call 1.888.691.2944. You will need your original proof of purchase and photos to illustrate the claimed

defect.

Disclaimer of liability

Solutions Murales Proslat inc. and its successors, distributors and dealers (hereafter SELLER) shall in no way be responsible for the product’s proper use and service. THE BUYER HEREBY WAIVES ALL

LIABILITY CLAIMS. The BUYER acknowledges that he/she is not relying on the SELLER’s skill or judgment to select or furnish goods suitable for any particular purpose and that there are no liabilities

which extend beyond the description on the face hereof and the BUYER hereby waives all remedies or liabilities, expressed or implied, arising by law or otherwise, (including without any obligations

of the SELLER with respect to merchantability and consequential damages) or whether or not occasioned by the SELLER’s negligence. The SELLER disclaims any warranty and expressly disclaims

any liability for personal injury or damages. The BUYER acknowledges and agrees that the disclaimer of any liability for personal injury is a material term for this agreement and the BUYER agrees to

indemnify the SELLER and to hold the SELLER harmless from any claim related to the item of the equipment purchased. Under no circumstances will the SELLER be liable for any damages or expenses

by reason of use or sale of any such equipment. The SELLER assumes no liability regarding the improper installation or misapplication of its products. It is the installer’s responsibility to check for

proper installation and if in doubt, contact the manufacturer. These assembly guidelines will direct you through the process of assembling a section of Solutions Murales Proslat Inc product. Please

keep in mind that they may not cover every assembly or installation scenario you may encounter. Since each installation is unique in its performance requirements, the ultimate installation method

used is the sole responsibility of the installer. Proslat Inc. disclaims any liability or responsibility for the improper installation of this product. The purchaser is solely responsible for compliance with

applicable local codes. Solutions Murales Proslat inc. recommends that all designs be reviewed by a licensed architect, engineer or local building ofﬁcial before installation.

Garantie des panneaux PROCORE par Proslat

Ce document présente en détail la garantie offerte par Solutions Murales Proslat inc. pour tous les nouveaux murs à lamelles Proslat PROCORE achetés partout en Amérique du Nord. Cette garantie à

vie ne s’applique qu’au premier acheteur au détail du mur à lamelles PROCORE.

Garantie à vie. Solutions Murales Proslat inc. (ci-dessous Proslat) garantit son mur à lamelles PROCORE contre les défauts de matériaux ou de fabrication pour une période de vie. Proslat remplacera

tout panneau défectueux à condition qu’il ait été installé et entretenu conformément aux instructions imprimées et aux codes de construction locaux. Tout mur à lamelles PROCORE de Proslat

remplacé selon les termes de la garantie à vie hérite de la période de garantie restante de l’achat original.

Exclusions. La garantie Proslat PROCORE ne couvre pas les éléments suivants : - Les dommages résultant d’une installation incorrecte, d’une mauvaise utilisation ou d’un abus ; - Les dommages dus

à un cas de force majeure, un incendie ou un accident ; - Les dommages causés par des accessoires non Proslat tels que des crochets, des paniers, des armoires et des étagères ; - Les dommages

résultant du chargement des accessoires au-delà de la capacité de poids maximale des panneaux [225 lb/ 102 kg par pied carré] ; - Le coût de la main-d’œuvre ou des matériaux accessoires; et les

frais d’expédition pour retourner les produits défectueux.

Limitations de la garantie. La garantie à vie ci-dessus est la garantie exclusive du mur à lamelles Proslat PROCORE. Proslat décline toute autre garantie, expresse ou implicite, y compris toute

garantie implicite de qualité marchande, d’adéquation à un usage particulier ou autre. Si vous vivez dans une région où la loi sur la consommation interdit cette clause de non-responsabilité, la

garantie à vie ci-dessus ne prolongera pas la durée de cette garantie implicite. Obtenir un service de garantie à vie. Pour obtenir le service de garantie, appelez le 1.888.691.2944. Vous aurez besoin

de votre preuve d’achat originale et de photos pour illustrer le défaut invoqué.

Limitation de responsabilité

Solutions Murales Proslat inc. et ses successeurs, distributeurs, et revendeurs (ci-après VENDEUR) ne doivent en aucun cas être responsables pour l’utilisation et le service

de ce produit. L’ACHETEUR décline toute réclamations en responsabilité. L’ACHETEUR reconnaît qu’il/elle ne se fonde pas sur la compétence ou le jugement du vendeur pour

sélectionner ou fournir des biens appropriés à un usage particulier et qu’il n’y a pas de responsabilités qui s’étendent au-delà de la description de garantie et l’acheteur

renonce par la présente tous les recours ou responsabilités, explicite ou implicite, découlant de la loi ou autrement, (y compris, sans aucune obligation du VENDEUR par

rapport à la qualité marchande et les dommages indirects) ou si occasionné par la négligence du vendeur ou pas. Le vendeur décline de manière explicite ou implicite toute

garantie et responsabilité pour les dommages corporels. L’ACHETEUR reconnaît et accepte que l’exclusion de toute responsabilité pour les dommages corporels est une

condition importante de cet accord et il s’engage à indemniser et soustraire le vendeur de toute réclamation liée à l’élément de l’équipement acheté. En aucun cas, le vendeur

ne sera responsable d’aucun dommage ou frais en raison de l’utilisation ou de la vente d’un tel équipement. Le VENDEUR n’assume aucune responsabilité quant à la mauvaise

installation ou utilisation de ses produits. Il est de la responsabilité de l’installateur de vériﬁer la bonne installation et en cas de doute, contacter le fabricant. Ces instructions

d’assemblage vous dirigeront à travers du processus d’assemblage d’un produit Proslat inc. S’il vous plaît gardez à l’esprit qu’ils ne peuvent pas couvrir l’assemblage ou

l’installation de tous les scénarios que vous pourriez rencontrer. Comme chaque installation est unique dans ses exigences de performance, la méthode originale d’installation

utilisée est de la seule responsabilité de l’installateur. Proslat Inc. décline toute responsabilité pour la mauvaise installation de ce produit. L’acheteur est seul responsable du

respect des réglementations locales en vigueur. Proslat Inc. recommande que tous les modèles soient examinés par un architecte, un ingénieur ou responsable local avant

l’installation.
