Proteco TX312 User manual

ItalianoEnglishFrançais
DESCRIZIONE e CARATTERISTICHE
I trasmettitori TX312 sono destinati esclusivamente al
comando di automazioni per porte, cancelli, serrande e
similari.
PROGRAMMAZIONE
Il trasmettitore TX312 è predisposto per la memorizzazione
immediata sulla scheda ricevente.
Per la procedura di memorizzazione seguire le istruzioni
della centrale di gestione (paragrafo “apprendimento
codici radio”) o della scheda radio ricevente da esterno.
GENERAZIONE di UN NUOVO CODICE RADIO
I trasmettitori TX312 hanno un codice radio generato
casualmente.
E’ possibile cambiare il codice radio in qualsiasi momento,
seguendo questa procedura di generazione di un nuovo
codice random:
Premere contemporaneamente i tasti Be Ce mantenerli
premuti per circa 20 sec., fino a quando il led verde prima
lampeggia lentamente, poi passa a un lampeggio veloce
e infine rimane acceso a luce fissa.
A questo punto si è generato un nuovo codice random e
si possono rilasciare i tasti Be C.
Il trasmettitore è pronto per trasmettere un nuovo codice.
N.B. – se il trasmettitore era stato precedente memorizzato
su una scheda ricevente è necessario ripetere la
procedura di memorizzazione con il nuovo codice radio.
MEMORIZZAZIONE di UN CODICE RADIO ESISTENTE
E’ possibile copiare lo stesso codice radio di un trasmettitore
TX312 “master” su un altro trasmettitore TX312 “slave”.
1) Premere contemporaneamente i tasti Be Cdel
trasmettitore “slave” e mantenerli premuti fino a quando il
led verde lampeggia velocemente.
2) Rilasciare i tasti Be C il led continua a lampeggiare
velocemente, entro 10 sec. premere il tasto su cui si vuole
copiare il codice. Il led lampeggia lentamente.
3) Entro 10 sec. avvicinare il telecomando “slave” e inviare
il codice con il trasmettitore “master”, il led si spegne. (Fig. 2)
Il trasmettitore è pronto per trasmettere il codice radio
copiato.
DICHIARAZIONE di CONFORMITA’
PROTECO Srl dichiara che i trasmettitori TX312, modello
PTX3P3I, sono conformi ai requisiti essenziali previsti dalla
Direttiva R&TTE 99/5/CE per l’uso destinato.
Castagnito, 7 gennaio 2016
Marco Gallo
Amministratore Delegato
www.proteco.net

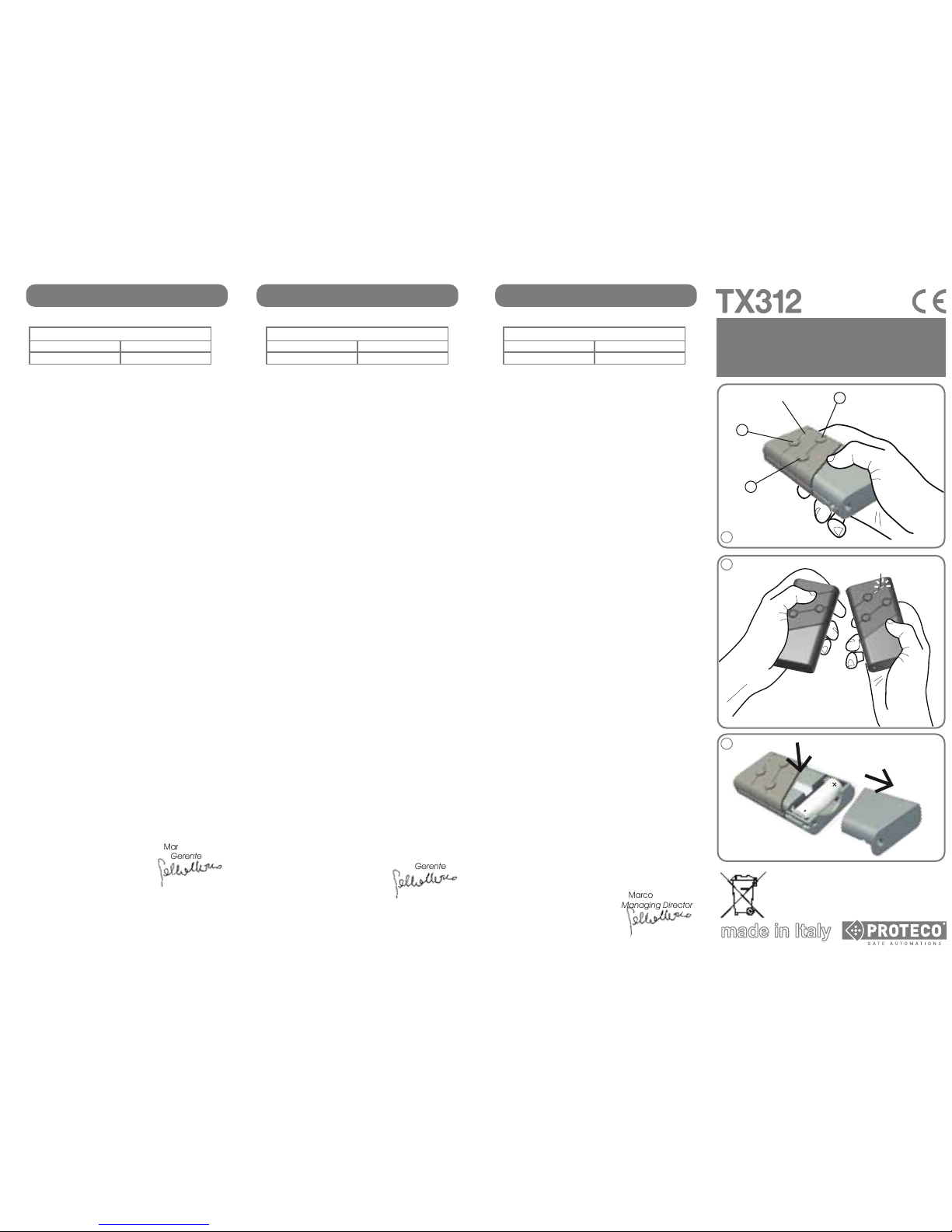

Istruzioni per l’uso
Instructions for use
Notice d’utilisation
NEW 433,92 Mhz
LED B
A
C
1
2
Trasmettitore Radio a 3 Canali
Frequenza 433,92 Mhz
Batteria 12Vcc – 23A
DESCRIPTION and TECHNICAL SPECIFICATIONS
TX312 transmitters are exclusively designed to control
electric gates, doors, rolling shutters or similar products.
PROGRAMMING
The transmitter TX312 is ready to be saved on the receiver
card.
Please follow the installation manual of the control panel
(paragraph “Programming of radio transmitters”) or of the
external receiver card for radio saving procedure.
CHANGING THE RADIO CODE
TX312 have a preset radio code random generated.
You can replace this radio code with a new one, also
random generated, at any time by following this procedure:
Simultaneously press buttons Band C(about 20 seconds)
till the green LED light starts blinking slowly first, then
quickly, and finally stays still.
Now you can release both buttons Band C.
The remote control is ready to transmit with a new radio
code.
N.B. – if you had previously stored the remote control on
any receiver card you should repeat the storing procedure
once you change the code of the remote control.
HOW TO DUPLICATE A RADIO CODE
It’s possible to duplicate the code of a “master” remote
control TX312 on a “slave” remote control TX312:
1) Simultaneously press buttons B and C on the "slave"
transmitter until the green LED light starts fast-blinking
(N.B. do not over-hold the button pressed to avoid the
transmitter entering in the new code generation mode)
2) Release both buttons: the green light keeps fast-blinking.
Press a button on the slave transmitter again within 10
seconds : the green light now blinks slowly.
3) Within 10 seconds get the "master" transmitter close to
the "slave" transmitter and press once the button on the
"master" transmitter you want to duplicate.
The green light on the "slave" transmitter turns off.
The radio code has been duplicated.
CONFORMITY DECLARATION
PROTECO Srl declare that all radio transmitters TX312,
model PTX3P3I, comply to the essential requirements of
R&TTE 99/5/CE Directive for the use the products have been
designed for.
Castagnito, january 7 2016
Marco Gallo
Managing Director
3-Channel Radio Transmitter
Frequency 433,92 MHz
Power supply (battery) 12Vdc – 23A
DESCRIPTION et CARACTERISTIQUES
Les télécommandes TX312 sont destinées exclusivement
au control de motorisations pour portails, portes, volets
roulantes et produits similaires.
PROGRAMMATION
Les télécommandes TX312 sont prêtes pour être
immédiatement mémorisées sur la carte réceptrice.
Pour la procédure de mémorisation voir la notice de la
centrale de gestion (paragraphe “apprentissage des
codes radio”) ou de la carte réceptrice pour extérieur.
CHANGEMENT DU CODE RADIO INTERNE
La télécommande TX312 est préprogrammée en interne
avec un code personnalisé.
Le code peut être changé n’importe quand avec la
procédure suivante:
Appuyer sur les boutons Bet Cen même temps (environ
20 secondes) jusqu'à que le Led vert clignote: tout d'abord
lentement, après vite et enfin reste fixe.
Relâcher les deux boutons.
La télécommande est prête pour transmettre des nouveaux
codes radio.
N.B. – si la télécommande était déjà mémorisée sur une
carte réceptrice précédemment, il faut répéter la
procédure de mémorisation avec le nouveau code radio.
APPRENTISSAGE DE UN CODE RADIO EXISTANT
Vous pouvez copier le même code radio d’une
télécommande TX312 “master” sur un autre télécommande
TX312 “slave”.
1) Appuyer en même temps sur les boutons Bet Cde la
télécommande "slave" jusqu'à que le Led vert clignote vite.
(Attention: ne pas presser trop à long pour ne pas entrer
dans la modalité de changement du code)
2) Relâcher les deux boutons: le Led vert continue à
clignoter vite.
Appuyer à nouveau sur un bouton de la télécommande
dans 10 secondes: le Led va maintenant clignoter lentement.
3) Dans les 10 secondes que le Led clignote lentement
approcher la télécommande "master" qu'on souhaite
copier et donner une impulsion radio.
Le Led sur la télécommande s'éteint.
Le code radio a été copié.
DECLARATION DE CONFORMITÉ
PROTECO Srl déclare que les télécommandes TX312,
modèle PTX3P3I, sont conformes aux exigences essentielles
prévues par la Directive R&TTE 99/5/CE pour l’utilisation à la
quelle les produits sont destinés.
Castagnito, 7 janvier 2016
Marco Gallo
Administrateur délégué
Radio Télécommande 3-canaux
Fréquence 433,92 Mhz
Alimentation (batterie) 12Vdc – 23A
3
master slave
LED
02_2016

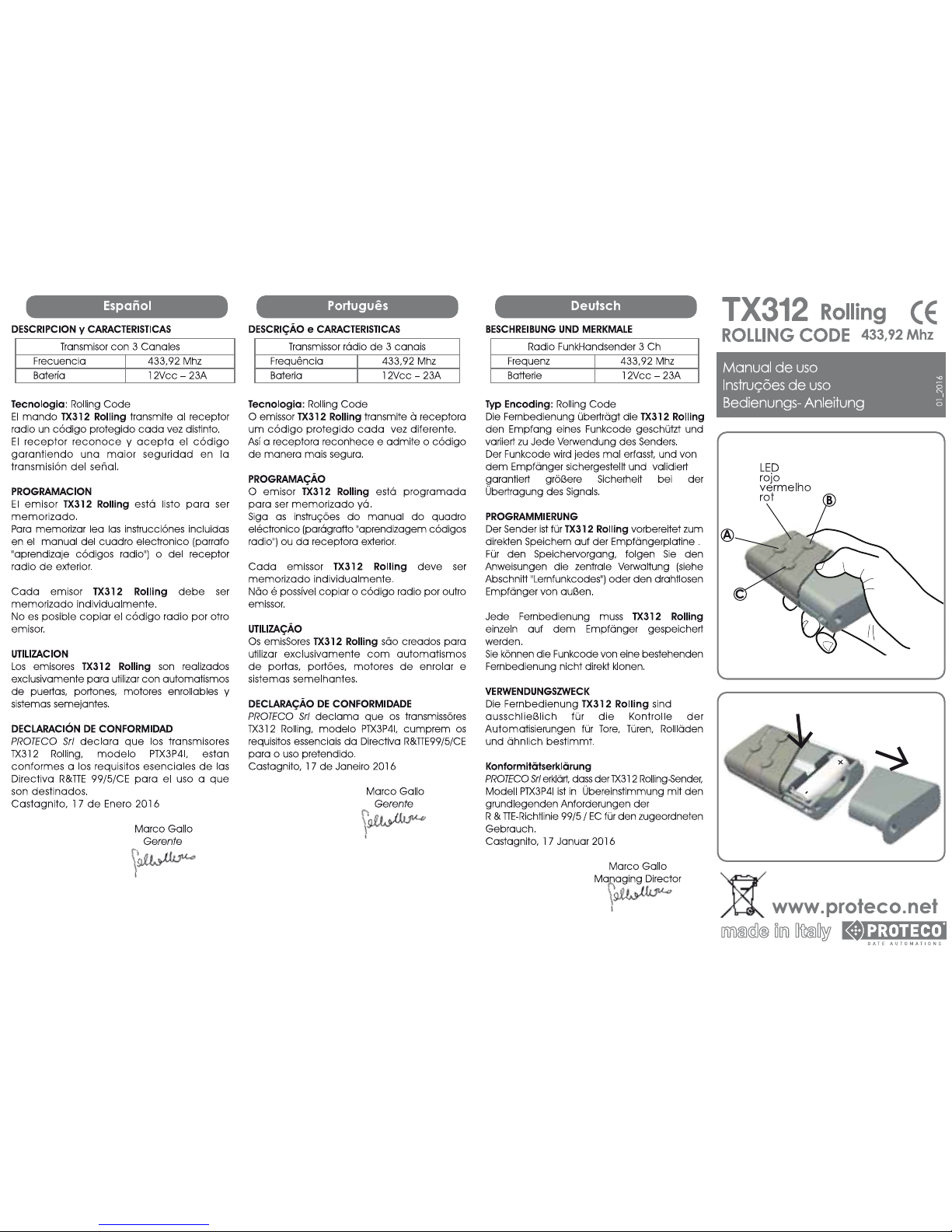

Español Português
DESCRIÇÃO E CARACTERÍSTICAS
Os transmissõres TX312 são destinados à automatização
exclusiva de portas, portões, grades de enrolar e
similares.
PROGRAMAÇÃO
O transmissor TX312 está predisposto para ser memorizado
imediatamente na placa receptora.
A procedura de armazenamento dos códigos, encontra-se
no manual do quadro electrónico ou do receptor de
exterior.
GERAÇÃO DUM NOVO CÓDIGO
Os transmissõres TX312 têm um código rádio criado
aleatoriamente.
O código rádio pode ser alterado a qualquer momento,
pelo seguinte procedimento de geração aleatoria:
Apertar ao mesmo tempo os botões Be Ce mantê-los
apertados até 20 segundos: o Led primeiro pisca
lentamente, depois mais rapidamente e em fim torna-se
acendido com luz fixa.
Para já geramos um novo código aleatório e podemos
soltar os botões Be C.
O transmissor está pronto para transmitir um novo código.
N.B.: caso o transmissor for previamente memorizado
numa placa receptora é preciso repeter o procedimento
de programção.
MEMORIZAÇÃO DUM CÓDIGO EXISTENTE
O mesmo transmissor TX312 “pai” pode-se copiar por
outro transmissor TX312 “filho”.
1) Apertar ao mesmo tempo os botões Be Cdo emissor
para copiar e mantê-los apertados até o led piscar
mais rapidmanete (nota: não continuar a pressionar por
muito tempo para evitar que o emissor de ir para gerar
um novo código).
2) Soltar os botões Be C: o led continua piscar
rapidamente.
Dentro de 10 segundos, pressionar a tecla onde você
deseja copiar o novo código: o LED pisca lentamente.
3) Dentro de 10 segundos acercar o emissor e enviar o
código pelo emissor "master", o led desliga-se.
O código é armazenado.
DECLARAÇÃO DE CONFORMIDADE
PROTECO Srl declama que os transmissõres TX312,
modelo PTX3P3I, cumprem os requisitos essenciais da
Directiva R&TTE99/5/CE para o uso pretendido.
Castagnito, 7 de Janeiro 2016
Marco Gallo
Gerente
Transmissor rádio de 3 canais
Frequência 433,92 Mhz
Bateria 12Vcc – 23A
DESCRIPTIÓN Y CARACTERISTICAS
Los transmisores TX312 sirven para accionar automatismos
de puertas, portones, cortinas metálicas y similares.
PROGRAMACIÓN
El transmisor TX312 está predispuesto para memorización
inmediata en el receptor.
Para memorizar el mando seguir las instrucciones del
cuadro electrónico (parrafo “aprendizaje códigos radio”) o
del receptor de exterior.
GENERACIÓN DE UN NUEVO CÓDIGO RADIO
Los transmisores TX312 tienen un código radio casual.
Es posible cambiar el código radio en cualquier
momento, con este procedimiento de generación de
códigos casuales:
Presionar los botones By Cjuntos y mantenerlos durante 20
segundos: el Led relampaguea lentamente, despues
rapidamente y en fin queda encendido con luz fija.
El código aleatorio está almacenado y se pueden soltar
los botones By C.
El transmisor está listo para transmitir el nuevo código.
NB: si el transmisor há sido previamente memorizado
en un receptor, es necesario repetir la procedura de
memorización con el nuevo código radio.
MEMORIZACIÓN DE UN CÓDIGO RADIO EXISTENTE
Es posible copiar el código radio de un transmisor TX312
“master” en otro transmisor TX312 “slave”.
1) Presionar los botones By Cjuntos del mando que se
desea clonar y mantenerlos hasta que el led relampague
rapidamente (nota: no seguir presionando durante
demasiado tiempo para evitar que el mando entre en
modo generación nuevo código)
2) Soltar los botones By C: el Led sigue relampagueando
rapidamente.
Dentro de 10 segundos presionar el botón en el que se
desea copiar el código: el Led relampaguea lentamente.
3) Dentro de 10 segundos aproximar el mando y enviar el
código por el mando "master", el led se apaga.
El código radio ha sido memorizado.
DECLARACIÓN DE CONFORMIDAD
PROTECO Srl declara que los transmisores TX312,
modelo PTX3P3I, estan conformes a los requisitos
esenciales de las Directiva R&TTE 99/5/CE para el uso a
que son destinados.
Castagnito, 7 de enero 2016
Marco Gallo
Gerente
Transmisor con 3 Canales
Frecuencia 433,92 Mhz
Batería 12Vcc – 23A
Deutsch
BESCHREIBUNG UND MERKMALE
TX312-Sender sind für die Steuerung von automatisierten
Systemen für Türen, Tore, Fensterläden und dergleichen
vorgesehen.
PROGRAMMIERUNG
Der TX312 Sender ist bereit für den sofortigen Speichern
auf dem Empfänger Bord.
Für das Verfahren folgen Sie den Anweisungen des zentralen
Storage-Management (Abschnitt "lernen Radio-Codes")
oder von externen Funkempfänger Karte.
HERSTELLUNG EINES NEUEN RADIO CODE
Die Funk Handsender haben eine TX312 Radio Code Zufall
Generator. Es ist möglich, das Radio-Code jederzeit zu
ändern, indem Sie dieses Verfahren, um eine neuen Zufalls
Random Code zu generieren:
Drücken Sie gleichzeitig die B-und C-Tasten und halten Sie
sie etwa 20 Sekunden, bevor die LED blinkt langsam,
schaltet dann auf ein schnelles Blinken und schließlich
bleibt fest leuchtend.
An diesem Punkt wird ein neuer Zufallscode erzeugt und
Sie können die Tasten Bund Clos lassen.
Bitte beachten Sie, dass - Wenn der Funkhandsender
vorher auf einen Empfänger Bord benutzt würde ist es
notwendig, das Verfahren zu wiederholen um damit dem
neuen Radio-Code- zu Speichern.
SPEICHERN EINES RADIO CODE DER SCHON EXISTIERT
Es ist möglich den gespeicherten gleichen Code des
TX312 „master“ auf ein anderen TX312 Funkhandsender
"Slave“ TX312 zu kopieren.
1) Drücken Sie die Tasten Bund CSender "Slave" und
halten Sie sie gedrückt bis das LED schnell blinkt
(Anmerkung: nicht zu lange die Taste gedrückt halten, um
zu verhindern das die Fernbedienung einen neuen Code
generiert)
2) Lassen Sie die Tasten Bund Clos: das LED blinkt weiterhin
schnell.
Drücken Sie die Taste in dem Sie den neuen Code Kopieren
möchten Innerhalb von 10 Sekunden: das LED blinkt
langsam.
3) Innerhalb von 10 Sekunden, halten Sie die Fernbedienung
nah um damit senden Sie den "Master" Code, danach
schaltet sich das LED aus.
Der Funkcode ist damit gespeichert.
KONFORMITÄTSERKLÄRUNG
Proteco Srl erklärt, dass die TX312-Funkhandsender,
Modell PTX3P3I, die grundlegenden Anforderungen der
R & TTE- Richtlinie 99/5/EG für die Verwendung bestimmt
erfüllt.
Castagnito, 7 Januar 2016
Marco Gallo
Managing Director
Radio FunkHandsender 3 Ch
Frequenz 433,92 Mhz
Batterie 12Vcc – 23A
www.proteco.net
Manual de uso
Instruções de uso
Bedienungs- Anleitung
LED B
A
C
1
2
3
master slave
LED
NEW 433,92 Mhz
02_2016

www.proteco.net
