Pulsar Axion key User manual

AXION

KEY

Thermal Imaging Monoculars

Operating Instructions

English / Français / Deutsch / Español / Italiano / Русский

Thermal Imaging Monoculars AXION KEY 1-7 English

Operating Instructions

Imageurs Thermiques AXION KEY 8-14 Français

Mode d'emploi

Wärmebildkameras AXION KEY 15-21 Deutsch

Bedienungsanleitung

Generador de imágenes térmico AXION KEY 22-28 Español

Instrucciones de uso

Termovisori AXION KEY 29-35 Italiano

Istruzioni per l'uso

Тепловизор AXION KEY 36-42 Русский

Инструкция по эксплуатации

v.0719

SPECIFICATIONS

SKU#

AXION KEY Model

Microbolometer

Type

Resolution (pixels)

Frame refresh rate (Hz)

Pixel size (microns)

Optical speciﬁcations

Optical magniﬁcation (x)

Smooth digital zoom (x)

Digital zoom (x)

Relative aperture (D/f)

Minimum focusing distance (m/y)

Exit pupil diameter (mm/inch)

Angle of ﬁeld of view (HxV), degrees

Angle of ﬁeld of view, metres at 100m

Focusing range of eyepiece (dioptres)

Detection distance (deer type object), m (y)

Display

Type

Resolution (pixels)

Operational speciﬁcations

External power voltage

Battery type

Capacity

Rated output voltage

External power supply

Battery charge life in hours (at 22°C)

IP code (IEC60529) degree of protection

Operating temperature range

Dimensions (mm/inch)

Weight without batteries (kg/oz)

77424

KEY XМ22

uncooled

320x240

2-8

2/4

1.2

11 (12)

17.5

-4/+5

950

LCOS

960х720

3 – 4.2 V

Li-Ion Battery Pack АPS3

3200 mAh

DC 3.7 V

5 V (USB)

IPХ7

-10°С ... +40°С/+14F ... +104F

143x41x69/5.63х1.61х2.71

0.25/8.82

77425

KEY XМ30

uncooled

320x240

2,5

2.5-10

2/4

1.2

3 (3.28)

7,3

12.8

-4/+5

1300

LCOS

960х720

3 – 4.2 V

Li-Ion Battery Pack АPS3

3200 mAh

DC 3.7 V

5 V (USB)

IPХ7

-10°С ... +40°С/+14F ... +104F

149x49x70/5.87х1.93х2.75

0.27/9.52

Improvements may be made to the design and software of this product to enhance its user features.

The current version of the User manual may be found on the website www.pulsar-vision.com

AXION KEY monoculars can be used for night-time hunting, observation and terrain orientation, and carrying out

rescue operations.

AXION KEY IR-matrix (microbolometer) based thermal imaging monoculars are represented by a number of

models that differ in magnification and lens diameter. These devices are designed for use both at night-time and

during the day in difficult weather conditions (fog, smog, rain), as well as where obstacles are present that

impede the detection of a target (branches, tall grass, dense shrubs etc.). Unlike night-vision devices that are

based on electron-optical converters, thermal vision monoculars do not require an external light source and are

resistant to the effects of bright light.

DELIVERY PACKAGE

џAXION KEY Thermal Imager

џAPS3 rechargeable battery

џPower adapter

џWarranty card

џCase

џUSB cable

џHand strap

џQuick start guide

џCloth for cleaning optics

DESCRIPTION

џHigh magnification

џLong detection distance

џHigh-contrast HD Display.

џMicrobolometer pixel size of 12 microns

џFunctional and ergonomic design

џPicture in picture (PiP) function

џShort power-up time (quick start)

џThree calibration modes (manual, semi-automatic and automatic)

Battery Pack

џVarious colour palettes

џLightweight and compact

џUSB charging option

џIPX7 completely waterproof

џStrengthened metal body

џConvenient user interface

џQuick-change APS3 Li-ion battery pack

џThree observation modes (forest, rocks and identification)

џStadiametric rangefinder

DISTINGUISHING FEATURES

ENGLISH

1. Eyepiece dioptre adjustment ring

3. Menu button 

2. Down button 

4. Up/Zoom button 

Device is powered on

5. On/Calibration ON button 

7. Lens cap

that glass wearers fold back the edge of the

6. Lens focus ring

9. Battery release button

8. MicroUSB connector

LED indicator displaying current status of the device

Device on / battery charge <10%

For a better viewing experience, we recommend

LED Indicator Operating Mode

elastic eyeshade.

USING THE RECHARGEABLE BATTERY

џAttach the second plug of the microUSB cable to the

socket (12) of the mains charger (11).

џAttach the USB plug on the USB cable (15) to the USB

connector on the mains device (16). Plug the

deviceinto a 100–240 V power outlet (17).

џTwo batteries can be charged at the same time – a

second slot is provided for this.

џThe LED indicator (13) will light up battery charge

status (see table).

Note: The PB8I Power Bank may be used as a charger

(see Item 7).

Option 2 (Fig.3) :

џInsert the rechargeable battery (10) supplied with

your device, or purchased separately, fully along the

guide rail into the APS charger slot (аvailable

separately) (11).

џPoint A on the battery and Point B on the charger

should be aligned.

џInstall the battery (10) into its slot on the instrument

case (14) by aligning the icons to form a 'dot' on the

device and the battery. (see Fig. 4).

Charging the battery

AXION KEY thermal imagers are supplied with a

rechargeable APS3 Lithium-ion Battery Pack. The

battery should be charged before first use.

џConnect the other end of the USB cable (15) to the

mains charger (16) or to a USB socket connected to

another power source with rated output of 5V or less.

џConnect the mains charger (16) to the mains power

supply.

Option 1 (Fig.2) :

џAttach a USB cable (15) to the microUSB connector

(8) on the device.

COMPONENTS AND CONTROLS

BUTTON OPERATION

123456

7 9 8 LED indicator

Fig.

Control

mechanism

Condition / Operating

Mode

1 short press Next short press Long press

ON button Device is powered off Power on the device Device calibration Power on the device

Display off Turn on display Device calibration Power off the device

Device turned on, quick

menu, main menu Device calibration Display off / device

powered off

Up/Zoom

button

Device is powered on Change magniﬁcation (Zoom) PiP on/off

Quick menu Increase parameter Increase parameter

Main menu Navigation up, right Navigation up, right

Menu button Device is powered on Open quick menu Open main menu

Quick menu Navigation up Exit quick menu

Main menu Conﬁrm value, enter menu options Exit menu options, exit

main menu

Down button Device is powered on Operating modes Color palettes

Quick menu Reduce parameter Reduce parameter

Main menu Navigation down, left Navigation down, left

џStore the battery out of the reach of children.

џWhen charging, always use the

charger supplied with your optical

device. The use of a different

charger may cause irreparable

damage to the battery or the charger and may cause the battery to ignite.

џAfter being stored for a long time, the battery should be partially charged – it should not be fully charged or

completely discharged.

Battery charge from 20% to 60%.

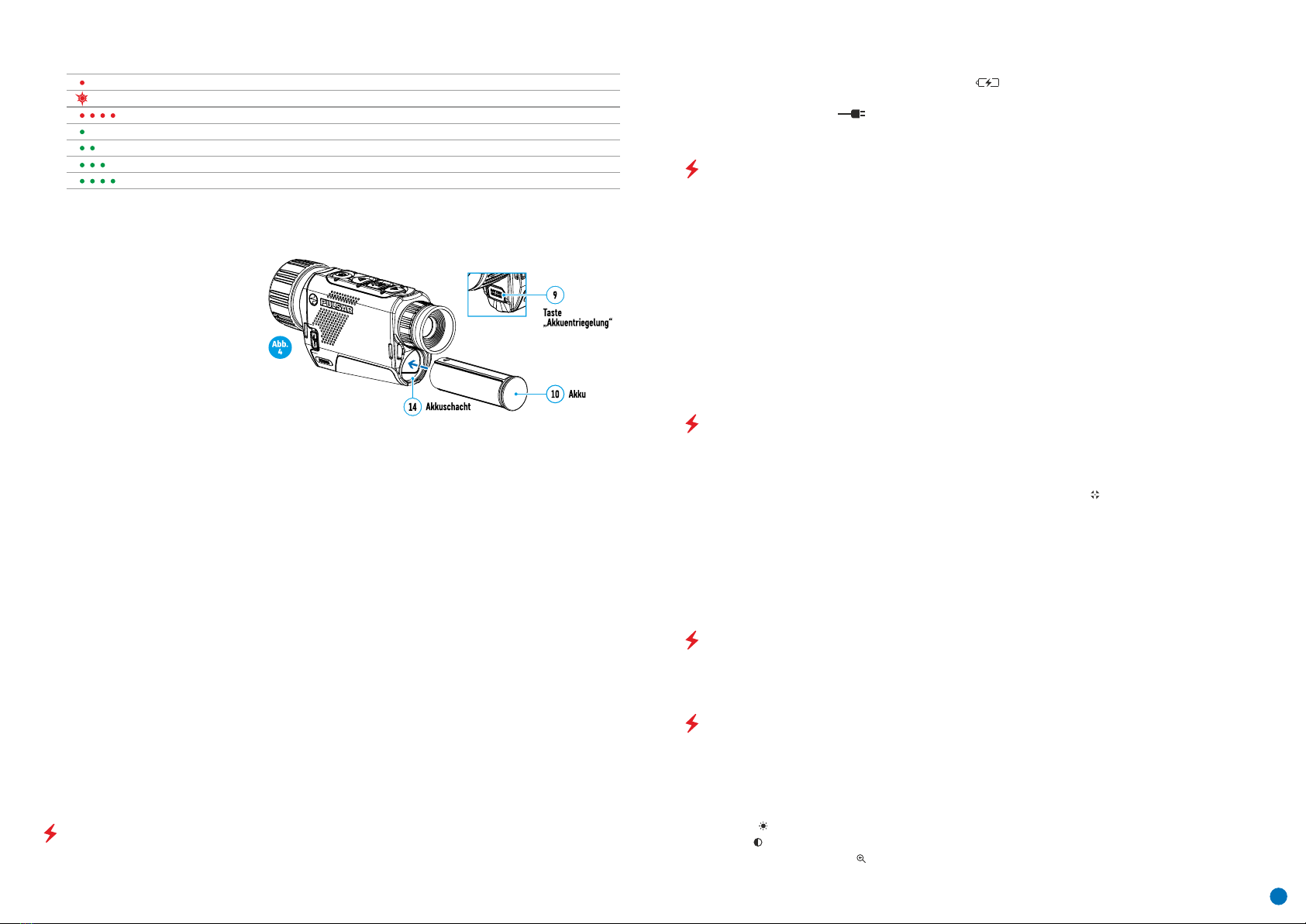

џInsert the battery (10) into the

assigned slot on the device casing

(14), aligning the images on the

instrument and the battery.

LED Indicator * Battery charge status

Installation:

Battery charge from 60% to 95%.

Battery charge from 0% to 10%; Charger connected to the mains power supply.

Battery defective. Battery should not be used.

Battery charge from 10% to 20%.

џThe battery should be charged at a temperature of between 0° C and +45° C, otherwise the battery life will be

significantly reduced.

* The LED indicator displays the current level of charge of the battery for 30 seconds when the APS charger is not

plugged in. When the power is connected, the display shows the current status of the battery constantly, the LEDs

additionally flickering to indicate the battery charging process.

џDo not subject the battery to shocks or falls.

џDo not use the battery in temperatures that exceed those shown in the table – this may shorten battery life.

Battery charge status (see table).

џDo not leave the battery unattended during charging.

џDo not charge the battery immediately after bringing it from the cold into a warm atmosphere. Wait 30–40

minutes for the battery to warm up.

џDo not expose the battery to high temperatures or naked flame.

џDo not use the charger if it has been modified or damaged.

Battery charge from 0% to 10%; Charger not connected to the mains power supply.

џThe connecting of third-party devices with an energy consumption greater than permissible is not

recommended.

џWhen properly installed, the

battery is locked into the slot with

a special clip.

џTo remove the battery, press the

Battery Release button (9).

џThe battery is equipped with a short circuit protection system. However, situations that may lead to short

circuiting should be avoided.

џDo not dismantle or deform the battery.

џThe battery is not intended to be immersed in water.

џWhere the battery is used in below-zero temperatures, capacity will decrease. This is normal and does not

indicate a defect.

Safety measures:

Battery completely charged. Can be disconnected from the charger.

џDo not leave a charger with a battery connected to the mains for more than 24 hours after full charge.

EXTERNAL POWER SUPPLY

џThe device will switch to operation from the external power source, while the APS3 battery will be gradually

recharged.

External power is supplied from an external source, such as a 5V Power Bank.

џWhen the external power supply is disconnected, the device switches to the internal power supply without the

device powering off.

џAn icon of a battery  will appear on the display showing its charge as a percentage.

џAttach the external power source to the device's USB connector (8) (Fig. 1)

џIf the device is operated from an external power source and the APS3 battery is not connected, an icon is

displayed  .

OPERATION

ATTENTION! The lens of the device must not be pointed at any sources of intense energy, such as laser-emitting

devices or the sun. This may damage the electronic components in the device. Damage caused by failure to

comply with the operating guidelines is not covered under warranty.

џAdjust the resolution of the icons on the display by rotating the dioptre adjustment ring on the eyepiece (1). In

future, it will not be necessary to rotate the eyepiece dioptre adjustment ring, regardless of distance and other

conditions.

џTurn the device off after use with a long press of the ON button (5).

џAdjustment of brightness and contract in the display, as well as turning on the smooth digital zoom, are

described in the FAST ACCESS MENU FUNCTIONS section.

џTo focus on the object being observed, rotate the lens focus ring (6). Axion XM22 does not require lens focusing.

џRemove the lens cover (7). Secure the cover to the strap using the magnet built into the cover.

Switching on and adjusting the image

џPower up the device by pressing the ON button (5).

CALIBRATING THE SENSOR

џM mode (manual). Secure the lens cap and briefly press the ON button (5). After completing the calibration

process, remove the lens cap.

Calibration enables the microbolometer temperature background to be equalised and defects in the image

(such as vertical lines, phantom images etc.) to be eliminated.

Select the required mode in the CALIBRATION section of the menu  .

There are three calibration modes: manual (M), semi-automatic (SA) and automatic (A).

џSA mode (semi-automatic). Calibration is engaged by a brief press of the ON button (5). The lens cap need not

be secured (the sensor is closed by an internal shutter).

џA mode (automatic). The device is calibrated autonomously, in accordance with the software algorithm. The

lens cap need not be secured (the sensor is closed by an internal shutter). In this mode, the device may be

calibrated by the user using the ON button (5) (in semi-automatic mode).

DISCRETE DIGITAL ZOOM

The device's functionality offers the possibility of quickly increasing its base multiplicity (see the table of

technical properties in the Digital Zoom line) by a factor of 2 or 4. Adjust the digital zoom accordingly by pressing

the DOWN button (2).

THE QUICK ACCESS MENU FUNCTIONS

џA short press of the Menu button (3) enables you to switch between functions.

џEnter the menu with a short press of the Menu button (3).

The basic settings (brightness and contrast adjustment, use of the smooth digital zoom function and the

stadiametric rangefinder) are changed via the Quick Access Menu.

Tab 1 Tab 2

General view of the menu

Menu General SettingMenu Mode

PIP

Oﬀ

Hot White

Automatic

Calibration

Mode



Selection of calibration mode There are three calibration modes: manual, semi-automatic

and automatic.

џPress and hold the Menu button (3) to enter the menu.

џSelect the  'Calibration Mode' option.

Automatic

Calibration requirements in the automatic mode are determined programmatically, with the

calibration process being started automatically.

Manual

Semi-automatic

џA short press of the Menu button (3) confirms the selection.

џA short press of the Menu button (3) opens the submenu.

џSelect one of the calibration modes described below with the UP (4) / DOWN (2) buttons.

Manual calibration. Close the lens cap before beginning calibration.

The user independently sets the calibration requirements (according to the image being

observed).

MAIN MENU FUNCTIONS

џAutomatic exit from the menu occurs after 10 seconds of inactivity.

џTo exit the menu, press and hold down the Menu button (3).

џWhen exiting the menu, the cursor location (  ) is remembered only for the duration of the one working session

(i.e. until the device is powered off). The next time the device is powered on and the menu is accessed, the cursor

will be at the first item on the menu.

џPress the UP (4) / DOWN (2) buttons to move through the menu functions.

џOne short press of the Menu button (3) opens a menu item.

џEnter the menu with a long press of the Menu button (3).

џMenu navigation is be means of scrolling. When the last item on the first tab is reached, navigation moves to

the first item of the second tab.

Brightness  – by pressing the UP (4) / DOWN (2) buttons and changing the display brightness value from 00 to

20.

Contrast  – by pressing the UP (4) / DOWN (2) buttons and changing the display contrast value from 00 to 20.

Stadiametric rangefinder  – press the UP (4) / DOWN (2) buttons to change the position of the markings for

determining the distance of the object being observed (see Section 16 for further information on the

rangefinder).

To exit the menu, press and hold down the Menu button (3), or wait 10 seconds for automatic selection.

The initial smooth digital zoom factor displayed is equal to x1.0 if the discrete zoom is inactive, x2.0 if is 2x, and

x4.0 if 4x.

Smooth digital zoom  – by pressing the UP (4) / DOWN (2) buttons and changing the digital zoom value from 1.0

to 4.0. The increment size of the digital zoom is 0.1.

Note. Current magnification is calculated as the product of the base magnification and the smooth digital zoom

ratio. Example: where the basic device magnification is 3.0x and the smooth digital zoom ratio is x1.7, the actual

magnification is 5,1х (3,0*1,7). The next time the device is turned on, the image is projected onto the display with

the brightness and contrast settings saved from the previous power off.

Mode

The devices have three operating modes: FOREST (observation mode of objects within low

thermal contrast conditions), IDENTIFICATION (high zoom mode), ROCKS (observation mode

of objects within high thermal contrast conditions). Each mode has been created to provide

the best image quality of a wild nature object being observed within various observation

conditions.

џSelect the  ‘Mode’ option.

џA short press of the Menu button (3) opens the menu.

џPress and hold the Menu button (3) to enter the menu.

џSelect one of the settings described below with the UP (4) / DOWN (2) buttons.

FOREST MODE  – This is the best mode when searching and observing within field

conditions, against the background of leaves, bushes and grass. The mode is highly

informative about an object being observed as well as landscape details.

џShort press of the DOWN button (2) activates the switching of the operating modes.

џA short press of the Menu button (3) confirms the selection.

ROCKS MODE  – This is the best mode when observing objects after a sunny day or within

urban conditions.

IDENTIFICATION MODE  – This is the best mode when observing objects within adverse

weather conditions (fog, mist, rain and snow). It allows you to recognize the characteristics of

an object being observed more clearly. Zoom increase may be accompanied by insignificant

image graininess.

џQuick activation of the operating modes is possible by using the DOWN button (2).

Icon

brightness

џA short press of the Menu button (3) opens the submenu.

џSelect the  'Icon Brightness' option.

Adjusting icon brightness.

џPress and hold the Menu button (3) to enter the menu.

џSelect the brightness level of the pictograms with the UP (4) / DOWN (2) buttons.

џA short press of the Menu button (3) confirms the selection.

General

Settings This menu item allows you to program the following settings

Choose Language

џTo save your choice and exit the submenu, press and hold down the Menu button (3).

џConfirm your selection with a short press of the Menu button (3).

џSelect one of the available interface languages (English, French, German, Spanish or

Russian) with the UP (4) / DOWN (2) buttons.

џEnter the 'Language' submenu  with a short press of the Menu button (3).

Language



Composition and description of the menu

Date



џSet the required year, month and day with the UP (4) / DOWN (2) buttons. Press the Menu

button (3) to move through the digits.

Setting the Date

џTo save your chosen date and exit the submenu, press and hold down the Menu button (3).

џEnter the 'Date' submenu  with a short press of the Menu button (3). The date appears in

dd/mm/yyyy format.

Time

џEnter the 'Time' submenu  with a short press of the Menu button (3).

џTo save your chosen time and exit the submenu, press and hold down the Menu button (3).

џSet the hour by pressing the UP (4) / DOWN (2) buttons.

џPress the Menu button (3) to move to the minute setting.

Setting the Time

џPress the Menu button (3) to move to the hour setting.

џSelect the time format (24-hour clock or AM/PM) by pressing the UP (4) / DOWN (2) buttons.

џSet the minute by pressing the UP (4) / DOWN (2) buttons.

Units of

Measurement

M

џEnter the 'M/Y' submenu  with a short press of the Menu button (3).

Selecting a unit of measurement

џReturn to the submenu occurs automatically.

џSet the unit of measurement (metres or yards) by pressing the UP (4) / DOWN (2) buttons;

then press the Мenu button (3) .

Default

Settings



Restore Factory Settings

џEnter the 'Default Settings' submenu  with a short press of the Menu button (3).

џSelect the 'YES' option to reset to factory settings or 'NO' to cancel with the UP (4) / DOWN (2)

buttons.

џConfirm your selection with a short press of the Menu button (3).

Note: When resetting to factory settings the date/time settings and the user pixel map are

saved.

џIf the NO option has been selected, formatting will be cancelled and the submenu will

reappear.

Calibration mode – automatic

The following settings will be restored to their factory state before being set by the user:

џIf the YES option has been selected, the message 'Do you want to return to default settings?'

will appear together with options YES and NO. Select YES to format the memory card.

Language – English

Magnification – original value

Operating mode – video

Mode – forest

Colour palette – Hot White

Unit of measurement – metres

Removal of

Defective Pixels



When using the device, defective (broken) pixels may appear on the sensor: i.e. bright or dark

points of constant brightness that are visible on the image. AXION KEY thermal imagers offer

the possibility of removing any defective pixels on the sensor programmatically, as well as to

cancel any deletion.

џOpen the submenu by pressing the Menu button (3).

џA marker  will appear on the left side of the display.

џA magnifying glass will appear on the right side of the display – an enlarged image with a

џSelect the icon  with a short press of the Menu button (3).

џTo exit the ‘Delete defective pixels’ function, press and hold down the Menu button (3).

џSelect the icon  and press the Menu button (3).

џConfirm your selection with a short press of the Menu button (3).

fixed cross  – that is required to facilitate a search for the defective pixel and to align the

marker with it. There are horizontal and vertical directional arrows to move the marker 

џUse the UP (4)/DOWN (2) buttons to move the marker to align its centre with the defective pixel.

џA short press of the Menu button (3) switches the marker direction from the horizontal to the

vertical and vice versa.

џWhere a pixel has been successfully deleted, the word ‘OK’ will appear briefly on the screen.

џThen, by moving the marker across the display, you can delete the next defective tile.

џUsing the UP (4) and DOWN (2) buttons, align the defective pixel with the fixed cross in the

frame – the pixel should disappear.

џDelete the defective pixel with a short press of the On/Calibration ON button (5).

Return all defective pixels previously disabled by the user to their original state:

with the coordinates along the X and Y axes.

џOpen the submenu by pressing the Menu button (3).

џSelect 'YES' if you want to return to the factory pixel map and 'NO' if you do not.

Attention! One or two pixels on the imager display in the form of black, bright white or

coloured (blue or red) dots may appear. These are not a defect.

Return to

factory

'pixel map'



џUSB connection (if the device is connected)

џCalibration mode (when in automatic calibration mode with 3 seconds remaining until automatic calibration, a

countdown timer will appear in place of the calibration icon).

The status bar is located at the bottom of the display and displays information relating to the operational status

of the device, including:

џColour palette (displayed only when the Hot Black palette is installed)

џObservation mode

џCurrent full magnification

џCurrent time

џExternal power supply indicator (when the device is powered from an external supply)

џBattery discharge level (when the device is powered by the rechargeable battery)

Note: when calibration is in progress, the display image freezes for the duration of the calibration

SA 11.0x 08:13PM

STATUS BAR

STADIAMETRIC RANGEFINDER

Thermal imagers are fitted with a stadiametric rangefinder that enables the distance to an object to be defined

where its size is known.

џBars will appear on the display to determine the distance, icons of three objects and digits of the estimated

distance of these three objects.

џThe stadiametric rangefinder function is accessed by a short press of the Menu button (3) and selecting the

icon  .

џPlace the lower fixed cursor beneath the object and, with the UP (4) / DOWN (2)

navigation buttons, move the upper horizontal cursor relative to the lower

Deer – height 1.7 m

Boar – height 0.7 m

Hare – height 0.3 m

There are three pre-set values for objects:

160m

66m

28m

PiP FUNCTION

џTo alter the zoom ratio in the PiP window, briefly press the UP button (4).

џThe remaining image is displayed with the optical zoom value which corresponds to the value of the x1.0

coefficient.

џA short press of the Menu button (3) switches the mode on/off.

PiP (Picture in Picture) enables you to view a magnified digital zoom image

in a separate 'window' simultaneously with the main image.

Enabling/disabling the PiP function:

џPress and hold the Menu button (3) to enter the main menu.

џSelect the  'PiP Mode' option

џPress and hold the Menu button (3) to exit the main menu.

џThe enlarged image is displayed in a separate window using the full optical zoom value.

џWhen PiP is turned off, the image is displayed with the optical zoom value set for the PiP mode.

џWhen the PiP is turned on, you can control the discrete and smooth zooms. In this instance, the full optical

magnification value will appear only in the separate window.

PIP

6.9x

3.1x

TECHNICAL INSPECTION

A technical inspection of the device is recommended before each use. Check:

џThe external appearance of the device (there should be no cracks in the casing).

џThe condition of the lens and eyepiece (there should be no cracks, greasy spots, dirt or other deposits).

џThe condition of the rechargeable battery (this should be charged) and the electrical contracts (there should

be no presence of salts or oxidation).

џThe controls should be in working order.

MAINTENANCE

џMaintenance should be carried out at least twice a year and consist of the following actions.

џClean the electrical contacts of the battery and battery slot on the unit using a non-greasy organic solvent.

џCheck the glass surfaces of the eyepiece and the lens. If necessary, remove dust and sand from the lenses

(preferably using a non-contact method). Cleaning of the external surfaces of the optics should be done with

substances designed specially for this purpose.

џWipe the external surfaces of metal and plastic parts free of dust and dirt with a cotton cloth Silicone grease

may be used for this.

This function disables the transfer of images to the display, reducing the intensity of its illumination to a

minimum. This helps prevent inadvertent unmasking. The device will continue to function.

џWhen this function is in use, the device switches to standby mode, which allows it to be quickly turned off, if

necessary.

џWhen the device is switched on, press and hold the ON button (5). The display will disappear and the message

'Display off.' will appear.

Then the device will turn off.

џTo switch on the display, press the ON button (5) briefly.

џWhen the ON button (5) is held, the display will show 'Display off.' and a countdown.

DISPLAY OFF FUNCTION

џIf the distance is not determined within 10 seconds, the information disappears from the display.

horizontal fixed cursor so that the object is positioned between the cursors. An automatic recalculation of the

distance to the target occurs simultaneously with this movement.

џGo to the relevant item on the menu to select a unit of measurement (metres or yards).

џTo exit the rangefinder mode, press the Menu button (3) briefly, or wait 10 seconds for automatic exit.

џA distance value is rounded up or down before appearing on the display to 5 metres for longer distance

readings and 1 metre for shorter distance readings.

Connecting the device to a computer used as an external power source.

џSwitch the device on by pressing the ON button (5) (the computer will not

detect the device if it is turned off).

џConnect one end of the USB cable to the device’s microUSB connector (8) and

the other end to the port on your computer.

џWhen this option is selected, the computer is used by the device as an external power source. An icon will

appear in the status bar  . The device will continue to function and all functions are available.

џThe battery installed in the device will not be charged.

џIf a video was being recorded at the time of connection, the recording will cease and be saved.

џThe device is detected automatically by the computer and no installation of drivers is required.

џWhen disconnecting the USB from the device when connected in Power Mode, the device will continue to

function on battery power, if present and sufficiently charged.

USB CONNECTION

COLOR PALETTES

Hot Red

Ultramarine

Hot White

џ To enable the alternative palettes described below and to toggle between them, press the DOWN button (2)

long.

Hot Black

The principal display mode for an observed image is 'Hot White'.

A black and white palette (cold temperature corresponds to white, and hot temperature to black).

Sepia

A black and white palette (cold temperature corresponds to black, and hot temperature to white).

Colour palettes:

Rainbow

TROUBLESHOOTING

This table lists all the problems that may arise when operating the device. Carry out the recommended checks

and repairs in the order shown in the table. If a defect should occur that is not listed in the table, or if it is

impossible to repair the defect yourself, the device should be returned for repair.

USB connection

Use as power

In positive temperature conditions, objects being observed (surroundings and

background) heat up differently because of thermal conductivity, thereby generating

a high temperature contrast. Accordingly, image quality produced by the device will

be higher.

In low-temperature conditions, objects being observed (background) do, as a rule,

cool down to roughly the same temperature, because of which temperature contrast

is substantially reduced and image quality (detail) is poorer. This is a feature of

thermal imaging devices.

By following the link below you can ﬁnd answers to the most frequently asked

questions about thermal imaging https://www.pulsar-nv.com/glo/support/faq/79

Environment protection ﬁrst!

Your appliance contains valuable material which can be recovered or recycled.

Leave it at a local civic waste collection point.

Attention! AXION KEY thermal imagers require a licence when exported outside your country.

Electromagnetic compatibility.

This product complies with the requirements of European standard EN 55032: 2015, Class A.

Caution: Operating this product in a residential area may cause radio interference.

The term of possible repair of the device is ﬁve years.

Coloured lines

appeared on display

or image has

disappeared.

Image is too dark.

Thermal imager does

not power up.

Malfunction

Image is unclear, with

vertical lines and

uneven background.

Does not operate

from external power

source.

When used in low

temperature

conditions, image

quality of the

surroundings is

worse than in

positive temperature

conditions.

Poor image quality /

reduced detection

distances.

The device was exposed to static

electricity during operation.

USB cable damaged.

Low brightness or contrast level set.

Possible reason

Battery completely discharged.

External power source discharged.

Calibration required.

Perform image calibration according to

Section 'Operation' of the Instructions.

Correction

Charge the battery.

Replace USB cable.

Charge external power source (if

necessary).

Adjust brightness or contrast.

After exposure to static electricity, the

device may either reboot automatically,

or require turning off and on again.

These problems may occur during observation in difﬁcult weather conditions (snow,

rain, fog etc.).

SPECIFICATIONS

SKU#

Modèle AXION KEY

Microbolomètre

Type

Résolution (pixels)

Fréquence de rafraîchissement d'image (Hz)

Taille pixels (microns)

Spéciﬁcations optiques

Grossissement optique (x)

Zoom numérique continu (x)

Zoom numérique (x)

Ouverture relative (D/f)

Distance minimum de mise au point (m)

Diamètre pupille de sortie (mm)

Angle du champ de vision (horizontal), degrés

Angle du champ de vision, mètres à 100 m

Distance de mise au point de l'oculaire (dioptries)

Distance de detection (m)*

Afﬁchage

Type

Résolution (pixels)

Spéciﬁcations opérationnelles

Tension d'alimentation extérieure

Type de batterie

Capacité

Tension de sortie nominale

Alimentation extérieure

La durée de charge de la batterie en heures (à 22°C)

Code IP (IEC60529) degré de protection

Plage de températures d'utilisation

Dimensions (mm)

Poids sans batteries (kg)

77424

KEY XМ22

Non refroidi

320x240

2-8

2/4

1,2

17,5

-4/+5

950

LCOS

960х720

3 – 4,2 V

Bloc batterie Li-Ion АPS3

3200 mAh

DC 3.7 V

5 V (USB)

IPХ7

-10°С ... +40°С

143x41x69

0,25

77425

KEY XМ30

Non refroidi

320x240

2,5

2,5-10

2/4

1,2

7,3

12,8

-4/+5

1300

LCOS

960х720

3 – 4,2 V

Bloc batterie Li-Ion АPS3

3200 mAh

DC 3.7 V

5 V (USB)

IPХ7

-10°С ... +40°С

149x49x70

0,27

* pour un animal, comme un chevreuil

Des améliorations peuvent être apportées à la conception et au logiciel de ce produit pour améliorer ses

fonctionnalités pour l'utilisateur.

Une version mise à jour du mode d'emploi peut être obtenue sur le site web www.pulsar-vision.com

Les monoculaires AXION KEY peuvent être utilisés pour la chasse de nuit, l'observation et l'orientation sur le

terrain, et également pour effectuer des opérations de sauvetage.

Les monoculaires d'imagerie thermique à matrice IR (microbolomètre) AXION KEY sont représentés par plusieurs

modèles qui diffèrent par le grossissement et le diamètre de lentille. Ces appareils sont conçus pour être utilisés

à la fois de nuit et de jour dans des conditions météo difficiles (brouillard, smog, pluie), ainsi qu'aux endroits

avec présence d'obstacles empêchant la détection d'une cible (branches, herbes hautes, arbustes denses, etc.).

A la différence des dispositifs de vision de nuit utilisant des convertisseurs électro-optiques, les monoculaires

de vision thermique n'ont pas besoin d'une source de lumière externe et résistent aux effets d'une lumière

brillante.

EMBALLAGE DE LIVRAISON

џChargeur secteur

џCarte de garantie

џDragonne

џBatterie rechargeable APS3

џImageur thermique AXION KEY

џCâble USB

џCaisse

џGuide de démarrage rapide

џChiffon pour nettoyer l'optique

DESCRIPTION

џGrossissement important

џÉcran HD à contraste élevé.

Bloc batterie

џConception fonctionnelle et ergonomique

џPalettes de couleurs différentes

џBoîtier en métal renforcé

џMise sous tension rapide (démarrage rapide)

џTrois modes d'observation (forêt, montagnes et identification)

џFonction Picture in Picture (PiP) (image dans image)

џOption de chargement USB

џTaille de pixel du microbolomètre de 12 microns

џLéger et compact

џTrois modes de calibration (manuel, semi-automatique et automatique)

џÉtanchéité parfaite à l'eau IPX7

џDétection à grande distance

џTélémètre stadiamétrique

џInterface utilisateur conviviale

џBloc batterie Li-ion APS3 à remplacement rapide

CARACTERISTIQUES PARTICULIERES

FRANÇAIS

5. Bouton allumage/étalonnage 

4. Bouton ﬂèche vers le haut/zoom 

L'appareil est allumé.

Témoin LED Mode opératoire

lunettes de correction ou des lunettes de

7. Couvercle de lentille

2. Bouton ﬂèche vers le bas 

6. Bague de mise au point de l'objectif

3. Bouton Menu 

8. Connecteur MicroUSB

Pour la meilleur visibilité lors de l'utilisation des

protection, il est recommandé de replier

9. Bouton de déverrouillage de batterie

Témoin LED afﬁchant l'état actuel de l'appareil :

1. Bague de réglage de dioptre d'oculaire

Appareil allumé/charge batterie <10%

le bord extérieur de l'œilleton élastique.

UTILISATION DE LA BATTERIE RECHARGEABLE

џConnectez un câble USB (15) au connecteur microUSB (8)

sur l'appareil.

Note: Le PB8I Power Bank peut servir ce chargeur.

Option 2 (Fig.3.) :

Recharge de la batterie

џInstallez la batterie (10) dans son logement sur le boîtier

de l'instrument (14) en alignant les icônes pour former un

"point" sur l'appareil et la batterie. (voir Fig. 4).

џConnectez le chargeur secteur (16) à l'alimentation

électrique du secteur.

Option 1 (Fig.2.) :

Les imageurs thermiques AXION KEY sont livrés avec un

bloc batterie ion-lithium APS3 rechargeable.

La batterie doit être chargée avant la première utilisation.

џConnectez l'autre extrémité du câble USB (15) au

chargeur par alimentation secteur (16) ou à une prise

femelle USB connectée à une autre source d'alimentation

avec une tension nominale de sortie de 5V ou moins.

џRaccordez la fiche microUSB sur le câble USB (15) au

connecteur microUSB sur le chargeur (16). Branchez

l'appareil dans une prise électrique 100–240 V (17).

џRaccordez la seconde fiche mâle du câble microUSB à la

prise femelle (12) du chargeur secteur (11).

џLe témoin LED (13) s'allumera.

џLe point A sur la batterie et le point B sur le chargeur

doivent être alignés.

џInsérez la batterie rechargeable (10) fournie avec votre

appareil, ou achetée séparément, le long du rail de

guidage dans l'emplacement du chargeur APS (disponible

séparément) (11) (voir Fig. 3).

џDeux batteries peuvent être chargées simultanément –

un second emplacement est prévu pour cela.

COMPOSANTS ET COMMANDES

FONCTIONNEMENT DES BOUTONS

Mécanisme de

commande

Mode de fonctionnement

/état

1 appui court Appui court suivant Appui long

ON bouton L'appareil est éteint. Allumez l'appareil Calibration de la

lunette Marche l'appareil

Extinction de l'afﬁchage Allumez l'écran Calibration de la

lunette Eteignez l'appareil

Appareil allumé, menu

rapide, menu principal Calibration de la lunette Ecran éteint/appareil

éteint

Up/Zoom

bouton

L'appareil est allumé. Changez le grossissement (zoom) Marche/arrêt PiP

Menu rapide Augmenter le paramètre Augmenter le

paramètre

Menu principal Navigation vers le haut, à droite Navigation vers le

haut, à droite

Menu bouton L'appareil est allumé. Lancez le menu rapide Lancez le menu

principal

Menu rapide Navigation vers le haut Quittez le menu

rapide.

Menu principal Conﬁrmez la valeur, entrez les options

de menu Quittez les options de

menu, quittez le menu

principal

Down bouton L'appareil est allumé.Modes opératoires Palettes de couleur

Menu rapide Diminuer le paramètre Diminuer le paramètre

Menu principal Navigation vers le bas, à gauche Navigation vers le bas,

à gauche

Mesures de sécurité

Charge de la batterie de 0 à 10%; Chargeur raccordé à l'alimentation secteur.

џNe laissez pas une batterie sans surveillance pendant sa charge.

Charge de la batterie entre 60% et 95%

Batterie complètement chargée. Peut être débranchée du chargeur.

џInsérez la batterie (10) dans l'emplace-

ment attribué sur le boîtier de l'appareil

(14) (voir Fig. 4), en alignant les images sur

l'instrument et la batterie.

État de charge de la batterie (voir tableau).

Charge de la batterie entre 10% et 20%

* Le témoin LED affiche le niveau actuel de charge de la batterie pendant 30 secondes lorsque le chargeur APS

n'est pas branché. Lorsque l'alimentation est connectée, l'écran affiche l'état actuel de la batterie en

permanence, de plus les témoins LED clignotent pour indiquer que la batterie est en cours de charge.

џLorsqu'elle est bien installée, la batterie

se verrouille dans l'emplacement à l'aide

d'un clip spécial.

Charge de la batterie de 0 à 10%; Chargeur non raccordé à l'alimentation secteur.

Témoin LED* État de charge de la batterie

Charge de la batterie entre 20% et 60%

Installation

Batterie défectueuse. La batterie ne doit pas être utilisée.

џPour retirer la batterie, appuyez sur le

bouton de déverrouillage de la batterie (9).

џPour recharger, utilisez toujours le

chargeur fourni avec votre appareil

optique. L'utilisation d'un chargeur

différent peut causer des dommages irréparables à la batterie ou au chargeur et peut provoquer l'inflammation

de la batterie.

џAprès un stockage de longue durée, la batterie doit être partiellement chargée – elle ne doit pas être chargée

au maximum ou complètement déchargée.

џNe chargez pas la batterie immédiatement après l'avoir transférée d'une atmosphère froide à une atmosphère

chaude. Attendez 30-40 minutes pour que la batterie se réchauffe.

џN'utilisez pas le chargeur s'il a été modifié ou endommagé.

џN'exposez pas la batterie à des températures élevées ou à une flamme nue.

џLa batterie doit être chargée à une température comprise entre 0°C et +45°C, sinon sa durée de vie sera

considérablement réduite.

џLa batterie ne doit pas être utilisée en immersion dans l'eau.

џLa connexion d'appareils tiers avec une consommation électrique supérieure à celle autorisée n'est pas

recommandée.

џLa batterie est équipée d'un système de protection contre les courts-circuits. Cependant, il faut éviter les

situations pouvant provoquer un court-circuit.

џNe laissez pas un chargeur avec une batterie connectée à l'alimentation secteur pendant plus de 24 heures

après une recharge complète.

џNe pas démonter ni déformer la batterie.

џNe soumettez pas la batterie à des chocs ou à des chutes.

џLorsque la batterie est utilisée à une température en dessous de zéro, sa capacité diminuera. Ceci est normal et

n'indique pas un défaut.

џN'utilisez pas la batterie à des températures supérieures à celles indiquées dans le tableau – ceci pourrait

diminuer la durée de vie de la batterie.

џRangez les batteries hors de portée des enfants.

ALIMENTATION EXTÉRIEURE

џUne icône de batterie  apparaîtra sur l'écran en indiquant sa charge en pourcentage.

џLorsque l'alimentation externe est déconnectée, l'appareil passe sur l'alimentation interne sans s'éteindre.

џRaccordez l'alimentation externe au port USB (8) de l'appareil (Fig. 1).

џL'appareil basculera sur l'alimentation externe pendant la recharge progressive de la batterie APS3.

L'alimentation doit provenir d'une source externe, comme un chargeur 5V.

џSi l'appareil fonctionne sur une alimentation externe et si la batterie APS3 n'est pas connectée, une icône est

affichée  .

FONCTIONNEMENT

ATTENTION ! L'objectif de l'appareil ne doit pas être dirigé sur une source d'énergie intense, telle que des

appareils émettant un rayon laser et telle que le soleil. Ceci peut endommager les composants électroniques

dans l'appareil. Les dommages causés par le non-respect des directives d'utilisation ne sont pas couverts par la

garantie.

џRéglez la résolution des icônes sur l'écran en faisant tourner la bague de réglage dioptrique sur l'oculaire (1). A

l'avenir, il ne sera pas nécessaire de faire tourner la bague de réglage dioptrique de l'oculaire, quelles que soient

la distance et les autres conditions.

џPour mettre au point sur l'objet observé, faites tourner la bague de mise au point (6). Axion XM22 ne nécessite

pas de mise au point.

Allumage de l'appareil et réglage de l'image

џRetirez le couvercle de lentille (7). Fixez le couvercle sur la sangle à l'aide de l'aimant intégré dans le couvercle.

џAllumez l'appareil en appuyant sur le bouton ON (5).

џLe réglage de la luminosité et du contraste sur l'écran, ainsi que le réglage du zoom numérique continu sont

décrits dans la section FONCTIONS DU MENU D'ACCES RAPIDE.

џÉteignez l'appareil après utilisation en appuyant longuement sur le bouton ON (5).

CALIBRATION DU CAPTEUR

La calibration permet d'égaliser la température de fond du microbolomètre et de supprimer les défauts dans

l'image (tels que les lignes verticales, les images fantômes, etc.).

Il y a trois modes de calibration : manuel (M), semi-automatique (SA) et automatique (A).

Sélectionnez le mode requis dans la section CALIBRATION du menu  .

џMode M (manuel). Fixez le couvercle de lentille et appuyez brièvement sur le bouton ON (5). À la fin de la

calibration, enlevez le couvercle de l'objectif.

џMode SA (semi-automatique). La calibration est activée en appuyant rapidement sur le bouton ON (5). Il n'est

pas nécessaire de fixer le couvercle de l'objectif (le capteur est fermé par un obturateur interne).

џMode A (automatique). L'appareil est calibré de manière autonome, selon l'algorithme logiciel. Il n'est pas

nécessaire de fixer le couvercle de l'objectif (le capteur est fermé par un obturateur interne). Dans ce mode,

l'appareil peut être calibré par l'utilisateur à l'aide du bouton ON (5) (en mode semi-automatique).

ZOOM NUMÉRIQUE DISCRET

La fonctionnalité de l'appareil permet d'augmenter rapidement son grossissement de base (voir le tableau des

propriétés techniques dans la ligne Zoom numérique) par un facteur de 2 ou 4. Réglez le zoom numérique en

appuyant sur le bouton flèche vers le bas (2).

FONCTIONS DU MENU D'ACCES RAPIDE

Luminosité  – en appuyant sur les boutons flèche vers le haut (4) et flèche vers le bas (2) et en modifiant la

luminosité de l'écran entre 00 et 20.

џUn appui court sur le bouton Menu (3) permet de basculer entre les fonctions.

Les paramètres de base (réglage de la luminosité et du contraste, utilisation du zoom numérique continu et

télémètre stadiamétrique) sont modifiés via le menu Quick Access (accès rapide).

џLancez le menu en appuyant rapidement sur le bouton Мenu (3).

Onglet 1 Onglet 2

Vue générale du menu :

Menu General SettingMenu Mode

PIP

Oﬀ

Hot White

Automatic

Mode

calibration



Sélection du mode de calibration Il y a trois modes de calibration : manuel, semi-automatique

et automatique.

џSélectionnez l'un des modes de calibration décrits ci-dessous à l'aide des boutons flèche

vers le haut (4) / flèche vers le bas (2).

Automatique. Les exigences de calibration en mode automatique sont déterminées par

programme, la calibration étant démarrée automatiquement.

џAppuyez et maintenez enfoncé le bouton Menu (3) pour lancer le menu.

џSélectionnez l'option "Mode de calibration".

џUn appui court sur le bouton Menu (3) ouvre le sous-menu.

џUn appui court sur le bouton Menu (3) confirme la sélection.

Semi-automatique. L'utilisateur définit les exigences de calibration de façon indépendante

(en fonction de l'image observée).

Manuel. Calibration manuelle. Fermez le couvercle de lentille avant de commencer la

calibration.

FONCTIONS DU MENU PRINCIPAL

џLancez le menu en appuyant rapidement sur le bouton Мenu (3).

џLa navigation dans le menu utilise le défilement. Lorsque la dernière option sur le premier onglet est atteinte,

la navigation se déplace sur la première option du second onglet.

џUn appui court sur le bouton Menu (3) ouvre une option du menu.

џPour quitter le menu, appuyez et maintenez enfoncé le bouton Menu (3),

џAppuyez sur les boutons flèche vers le haut (4) et flèche vers le bas (2) pour parcourir les fonctions du menu.

џLa sortie automatique du menu se produit après 10 secondes d'inactivité.

џÀ la sortie du menu, l'emplacement du curseur (  ) n'est mémorisé que pendant la durée de la séance de travail

(c'est-à-dire jusqu'à ce que l'appareil soit éteint). La fois suivante, lorsque l'appareil est allumé et que l'on

accède au menu, le curseur se placera sur la première option du menu.

Contraste  – en appuyant sur les boutons flèche vers le haut (4) et flèche vers le bas (2) et en changeant le

contraste de l'écran entre 00 et 20.

Zoom numérique continu  – en appuyant sur les boutons flèche vers le haut (4) et flèche vers le bas (2) et en

modifiant la valeur du zoom numérique entre 1,0 et 4,0. L'incrément du zoom numérique est 0.1.

Note. le grossissement est calculé comme le produit du grossissement de base et du rapport de zoom numérique

continu. Exemple : lorsque le grossissement de base est 3.0x et lorsque le rapport du zoom numérique continu

est x1.7, le grossissement réel est 5,1х (3,0*1,7). lorsque l'appareil est allumé la fois suivante, l'image est projetée

sur l'écran avec les réglages de luminosité et de contraste sauvegardés lors de l'extinction précédente.

Télémètre stadiamétrique  – Appuyez sur les boutons flèche vers le haut (4) et flèche vers le bas (2) pour

modifier la position des repères permettant de déterminer la distance de l'objet observé (voir la Section 16 pour

plus d'informations sur le télémètre).

Le facteur de zoom numérique continu initial affiché est égal à x1.0 si le zoom discret est inactif, x2.0 s'il est 2x, et

x4.0 s'il est 4x.

Pour quitter le menu, appuyez et maintenez enfoncé le bouton Menu (3), ou attendez 10 secondes pour la

sélection automatique.

Mode



MODE «MONTAGNES»  – Optimal lors de l'observation d'objets après une journée

ensoleillée ou en milieu urbain.

џUn appui court sur le bouton Menu (3) ouvre le menu.

џL'activation rapide des modes de fonctionnement est possible à l'aide du bouton DOWN (2).

џSélectionnez l'un des réglages décrits ci-dessous à l'aide des boutons flèche vers le haut (4)

et flèche vers le bas (2).

џSélectionnez l'option  "Mode".

џUn appui court sur le bouton Menu (3) confirme la sélection.

џAppuyez et maintenez enfoncé le bouton Menu (3) pour lancer le menu.

MODE «IDENTIFICATION»  – Optimal pour la reconnaissance d'objets d'observation dans

des conditions météorologiques défavorables (brouillard, brume, pluie, neige). Permet de

reconnaître plus clairement les caractéristiques distinctives de l'objet observé. Une

augmentation de nombre de détails peut s'accompagner d'une légère granulation de l'image.

џUne brève pression sur la touche DOWN (2) active la commutation des modes de

fonctionnement de l'imageur.

Les appareils disposent de trois modes de fonctionnement du caméra thermique: «FORET»

(mode d'observation d'objets dans des conditions de contraste de température basse),

«IDENTIFICATION» (mode haute niveau de détail) et «MONTAGNES» (mode d'observation

d'objets dans des conditions de contraste de température haute). Chacun des modes est

conçu pour fournir la meilleure qualité d'image de l'objet de la nature observé sous diverses

conditions d'observation.

MODE «FORÊT»  – Optimal pour la recherche et observation sur le terrain, sur fond de

feuillage, d'arbustes et d'herbe. Le mode fournit un haut niveau d'information tant sur l'objet

observé que sur les détails de paysage.

џConfirmez votre sélection en appuyant rapidement sur le bouton Menu(3).

џSélectionnez l'une des langues d'interface disponibles (anglais, français, allemand,

espagnol ou russe) à l'aide des boutons flèche vers le haut (4) / flèche vers le bas (2).

џLancez le sous-menu "Langue" en appuyant rapidement sur le bouton Мenu (3). 

џPour enregistrer votre choix et quitter le sous-menu, appuyez et maintenez enfoncé le

bouton Menu (3).

Choisir la langue

Luminosité

de l'icône

џSélectionnez l'option "Luminosité icône".

Réglage de la luminosité de l'icône.

џUn appui court sur le bouton Menu (3) ouvre le sous-menu.

џAppuyez et maintenez enfoncé le bouton Menu (3) pour lancer le menu.

џSélectionnez la luminosité des pictogrammes à l'aide des boutons flèche vers le haut (4) /

flèche vers le bas (2).

џUn appui court sur le bouton Menu (3) confirme la sélection.

Paramètres

généraux Cette option du menu vous permet de programmer les paramètres suivants

Langue



Composition et description du menu



Heure



џAppuyez sur le bouton Menu (3) pour passer au réglage de l'heure.

џSélectionnez le format de l'heure (sur 24 heures ou AM/PM) à l'aide des boutons flèche vers

le haut (4) / flèche vers le bas (2).

џPour sauvegarder l'heure choisie et pour quitter le sous-menu, appuyez et maintenez

enfoncé le bouton Menu (3).

џLancez le sous-menu "Heure" en appuyant rapidement sur le bouton Мenu (3).

џRéglez les minutes en appuyant sur les boutons flèche vers le haut (4) / flèche vers le bas (2).

џRéglez l'heure en appuyant sur les boutons flèche vers le haut (4) / flèche vers le bas (2).

Réglage de l'heure

џAppuyez sur le bouton Menu (3) pour passer au réglage des minutes.

Unités

de mesure

M

Sélection d'une unité de mesure

џLancez le sous-menu "M/Y" en appuyant rapidement sur le bouton Мenu (3). 

џRéglez l'unité de mesure (mètres ou yards) en appuyant sur les boutons flèche vers le haut

(4) / flèche vers le bas (2) ; puis appuyez sur le bouton Мenu (3) .

џLe retour au sous-menu s'effectue automatiquement.

Paramètres

par défaut

џLancez le sous-menu "Default Settings" (paramètres par défaut) en appuyant rapidement 

sur le bouton Мenu (3).

Rétablissement des paramètres usine

џSélectionnez l'option "YES" pour rétablir les paramètres usine ou sur "NO" pour les annuler

à l'aide des boutons flèche vers le haut (4) / flèche vers le bas (2).

џConfirmez votre sélection en appuyant rapidement sur le bouton Menu(3).

Les paramètres suivants seront rétablis sur leur valeur fixée en usine avant d'être initialisés

par l'utilisateur :

Grossissement – valeur d'origine

Mode – forêt

Palette de couleurs – chaud blanc

џSi l'option NO a été sélectionnée, le formatage sera annulé et le sous-menu s'affichera à

nouveau.

Langue – Anglais

Note : Lors du rétablissement des paramètres usine, les réglages de date/heure et la carte des

pixels de l'utilisateur sont sauvegardés.

Mode calibration – automatique

џSi l'option YES a été sélectionnée, le message "Do you want to return to default settings?"

(voulez-vous revenir aux paramètres par défaut ?) apparaîtra avec les options YES et NO.

Sélectionnez YES pour formater la carte mémoire.

Unité de mesure – mètres

Réglage de la date

џPour sauvegarder la date choisie et pour quitter le sous-menu, appuyez et maintenez

enfoncé le bouton Menu (3).

џLancez le sous-menu "Date" en appuyant rapidement sur le bouton Мenu (3). La date 

apparaît sous le format jj/mm/aaaa.

џRéglez l'année, le mois et le jour souhaités à l'aide des boutons flèche vers le haut (4) /

flèche vers le bas (2). Appuyez sur le bouton Menu (3) pour parcourir les chiffres.

Suppression

des pixels

défectueux



џUn marqueur apparaîtra à gauche de l'écran.

џSélectionnez l'icône en appuyant rapidement sur le bouton Мenu (3). 

џLancez le sous-menu en appuyant sur le bouton Menu (3).

Lors de l'utilisation de l'appareil, les pixels défectueux (cassés) peuvent apparaître sur le

capteur par des points brillants ou sombres de luminosité constante qui sont visibles sur

l'image. Les imageurs thermiques AXION KEY permettent de supprimer les pixels défectueux

sur le capteur par programme et permettent aussi d'annuler une suppression.

џLancez le sous-menu en appuyant sur le bouton Menu (3).

џSélectionnez "YES" si vous voulez rétablir la carte de pixels créée en usine et sur "NO" si

vous ne voulez pas.

џLorsqu'un pixel a été supprimé avec succès, le mot "OK" s'affiche brièvement sur l'écran.

џUtilisez les boutons flèche vers le haut (4) / flèche vers le bas (2) pour déplacer le marqueur

afin d'aligner son centre avec le pixel défectueux.

џA l'aide des boutons flèche vers le haut (4) / flèche vers le bas (2), alignez le pixel défectueux

avec la croix fixe dans le cadre – le pixel doit disparaître.

Attention ! Un ou deux pixels sur l'écran de l'imageur, sous la forme de points noirs, brillants

blancs ou colorés (bleu ou rouge) peuvent apparaître. Ce ne sont pas des défauts.

џUne loupe apparaîtra à droite de l'écran – une image agrandie avec une croix fixe  – qui est

nécessaire pour faciliter une recherche des pixels défectueux et pour aligner le marqueur

avec. Il y a des flèches de direction horizontale et verticale pour déplacer le marqueur avec

les coordonnées le long des axes X et Y.

џUn appui court du bouton Menu (3) commute la direction du marqueur de l'horizontale à la

verticale et vice-versa.

џSupprimez le pixel défectueux en appuyant rapidement sur le bouton ON On/Calibration.

џEnsuite, en déplaçant le marqueur sur l'écran, vous pouvez supprimer le prochain pixel

défectueux.

џPour quitter la fonction "Suppression des pixels défectueux", appuyez et maintenez enfoncé

le bouton Menu (3).

Ramenez tous les pixels défectueux précédemment supprimés par l'utilisateur à leur état

d'origine :

џSélectionnez l'icône et appuyez sur le bouton Мenu (3).

џConfirmez votre sélection en appuyant rapidement sur le bouton Menu(3).

Rétablissement

de la "carte de

pixels" créée

en usine



BARRE D'ÉTAT

џGrossissement maximum actuel

џNiveau de décharge de la batterie (lorsque la lunette est alimentée par le bloc batterie rechargeable)

La barre d'état se trouve en bas de l'écran et elle affiche des informations concernant l'état opératoire de la

lunette, incluant :

џMode d'observation

џHeure actuelle

џMode calibration (en mode calibration automatique, 3 secondes avant la calibration automatique, un

temporisateur à rebours apparaîtra à la place de l'icône calibration).

џPalette de couleurs (affichée uniquement lorsque la palette Hot Black ("chaud noir") est installée).

џConnexion USB (si la lunette est connectée)

Note : Lorsque la calibration est en cours, l'image sur l'écran se fige pendant la durée de la calibration

џTémoin d'alimentation extérieure (lorsque la lunette est alimentée par une alimentation extérieure)

SA 11.0x 08:13PM

TÉLÉMÈTRE STADIAMÉTRIQUE

Les imageurs thermiques sont équipés d'un télémètre stadiamétrique permettant de déterminer la distance à

un objet lorsque sa taille est connue.

Il y a trois valeurs prédéterminées pour les objets :

џLa fonction du télémètre stadiamétrique est accessible en appuyant rapidement sur le bouton Menu (3) et en

sélectionnant l'icône  .

џDes barres s'afficheront sur l'écran pour déterminer la distance, les icônes des trois objets et les chiffres de la

distance estimée de ces trois objets.

Date



Cette fonction désactive le transfert d'images sur l'écran, ce qui minimise l'intensité de son éclairage. Cela

permet d'éviter un démasquage intempestif. L'appareil continuera à fonctionner.

џLorsque l'appareil est allumé, appuyez et maintenez enfoncé le bouton ON (5). L'affichage disparaîtra et le

message "Display off" (affichage éteint) apparaîtra.

џPour allumer l'écran, appuyez rapidement sur le bouton ON (5).

џLorsque le bouton ON (5) est maintenu enfoncé, l'écran affichera "Display off »

џ(affichage éteint) et un compte à rebours débutera. Ensuite l'appareil s'éteindra.

Lorsque cette fonction est utilisée, l'appareil passe en mode veille, ce qui permet de l'éteindre rapidement, si

nécessaire.

160m

66m

28m

FONCTION DISPLAY OFF (EXTINCTION DE L'ECRAN) џL'appareil est détecté automatiquement par l'ordinateur et aucune

installation de pilote n'est nécessaire.

џLa batterie installée dans l'appareil ne sera pas chargée.

Connexion de l'appareil à un ordinateur utilisé comme une source

d'alimentation externe.

џRaccordez une extrémité du câble USB au connecteur microUSB (8) de

l'appareil et l'autre extrémité au port sur votre ordinateur.

џAllumez l'appareil en appuyant sur le bouton ON (5) (l'ordinateur ne

détectera pas l'appareil s'il est éteint).

џLorsque cette option est sélectionnée, l'ordinateur est utilisé par l'appareil comme une source d'alimentation

externe. Une icône apparaîtra dans la barre d'état  . L'appareil continuera à fonctionner et toutes les

fonctions seront disponibles.

џLors du débranchement de la clé USB de l'appareil lorsqu'il est connecté en mode Power (alimentation),

l'appareil continuera à fonctionner sur la batterie, si elle est présente et si elle est suffisamment chargée.

CONNEXION USB

FONCTION PiP

La fonction PiP (image dans image) vous permet de visualiser une image

zoomée numérique agrandie dans une "fenêtre" séparée simultanément

avec l'image principale.

џSélectionnez l'option  "Mode PiP".

џL'image agrandie est affichée dans une fenêtre séparée en utilisant la valeur de zoom optique maximum.

џLorsque la fonction PiP est activée, vous pouvez effectuer des zooms discrets et des zooms continus. Dans ce

cas, la valeur maximum de grossissement optique apparaîtra uniquement dans la fenêtre séparée.

џPour modifier le rapport de zoom dans la fenêtre PiP, appuyez rapidement sur le bouton flèche vers le haut (4).

џAppuyez et maintenez enfoncé le bouton Menu (3) pour lancer le menu

principal.

Activation/désactivation de la fonction PiP :

џUn appui court sur le bouton Menu (3) active/désactive le mode (on/off).

џAppuyez et maintenez enfoncé le bouton Menu (3) pour quitter le menu principal.

џL'image restante est affichée avec la valeur de zoom optique correspondant à la valeur du grossissement x1.0.

џLorsque la fonction PiP est désactivée, l'image est affichée avec la valeur de zoom optique fixée pour le mode

PiP.

PIP

6.9x

3.1x

SÉLECTION DE PALETTE DE COULEURS

Blanc chaud. Une palette de noir et blanc (température froide correspondant au noir et température chaude au

blanc).

Palettes de couleurs

Le principal mode d'affichage pour une image observée est le "Hot White" (blanc chaud).

џPour activer les autres palettes décrites ci-dessous et pour basculer entre elles, appuyez durable sur le bouton

flèche vers le bas (2).

џPlacez le curseur fixe inférieur sous l'objet et, à l'aide des boutons de

navigation flèche vers le haut (4) / flèche vers le bas (2), déplacez le curseur

horizontal supérieur par rapport au curseur fixe horizontal inférieur afin de

placer l'objet entre les curseurs. La distance à la cible est recalculée

automatiquement et simultanément avec ce mouvement.

Sanglier sauvage – hauteur 0,7 m

џPour quitter le mode télémètre, appuyez rapidement sur le bouton Menu (3), ou attendez 10 secondes pour une

sortie automatique.

Lièvre – hauteur 0,3 m

Cerf – hauteur 1,7 m

џSi la distance n'est pas déterminée dans un délai de 10 secondes, l'information disparaît de l'écran.

џAllez à l'option correspondante sur le menu pour sélectionner une unité de mesure (mètres ou yards).

џLa valeur de distance est arrondie vers le haut ou vers le bas avant d'être affichée sur l'écran, elle est arrondie à

5 mètres pour les grandes distances et à 1 mètre pour les distances plus courtes.

Chaud noir. Une palette de noir et blanc (température froide correspondant au blanc et température chaude au

noir).

Sépia

Chaud rouge

Arc-en-ciel

Ultramarin

Une inspection technique de l'appareil est recommandée avant chaque utilisation. Vérification :

џLes commandes doivent être en bon état de fonctionnement.

џL'état de la lentille et de l'oculaire (il ne doit pas y avoir de fissures, de points graisseux, de poussières ou

d'autres dépôts).

џL'aspect extérieur de l'appareil (il ne doit pas y avoir de fissures dans le boîtier).

џL'état de la batterie rechargeable (elle doit être chargée) et des contacts électriques (il ne doit pas y avoir de

présence de sels ou d'oxydation).

INSPECTION TECHNIQUE

USB connection

Use as power

DÉPANNAGE

Ce tableau répertorie tous les problèmes pouvant survenir lors de l'utilisation de l'appareil. Exécutez les

vérifications et les réparations recommandées dans l'ordre indiqué sur le tableau. Si un défaut se produit qui

n'est pas indiqué dans le tableau, ou si vous ne pouvez pas réparer vous-même le défaut, l'appareil doit être

retourné pour réparation.

ENTRETIEN

џVérifiez les surfaces en verre de l'oculaire et de la lentille. Si nécessaire, enlevez la poussière et le sable sur les

lentilles (en utilisant de préférence une méthode sans contact). Le nettoyage des surfaces extérieures de

l'optique doit être effectué avec des produits conçus spécialement dans ce but.

џLa maintenance doit être effectuée au moins deux fois par an et doit comprendre les mesures suivantes :

џEssuyez les surfaces extérieures des pièces en métal et en plastique, et dépoussiérez avec un chiffon en coton ;

de la graisse au silicone peut être utilisée pour cela.

џNettoyez les contacts électriques de la batterie et l'emplacement de la batterie sur l'appareil à l'aide d'un

solvant organique non graisseux.

En suivant le lien ci-dessous, vous pourrez trouver des réponses aux

questions les plus fréquemment posées à propos de l'imagerie thermique

https://www.pulsar-nv.com/glo/support/faq/79

Attention ! Les imageurs thermiques AXION KEY exigent une licence lorsqu'ils sont exportés

à l'extérieur de votre pays.

Compatibilité électromagnétique.

Ce produit est conforme aux exigences de la norme européenne EN 55032: 2015, Classe A.

Attention : L'utilisation de ce produit dans une zone résidentielle peut provoquer des

interférences radio.

La durée de réparation possible de l'appareil est de cinq ans.

L'appareil ne fonctionne

pas à partir d'une source

d'alimentation externe.

Des rayures colorées

apparaissent sur l'écran

ou l'image a disparu.

L'image est trop sombre.

En cas d'utilisation par

basses températures, la

qualité de l'image de

l'environnement est

moins bonne que dans

des conditions de

température positives.

Mauvais fonctionnement

Mauvaise qualité de

l'image/distances

réduites de détection.

L'imageur thermique ne

s'allume pas.

L'image est ﬂoue, avec

des rayures verticales et

un fond inégal.

L'appareil a été exposé à de

l'électricité statique pendant son

fonctionnement.

Câble USB endommagé.

Batterie complètement déchargée.

La calibration est nécessaire.

Faible niveau de luminosité ou de

contraste.

Raison possible

Source d'alimentation externe

déchargée.

Correction

Rechargez la batterie.

Remplacez le câble USB.

Après exposition à de l'électricité

statique, l'appareil peut redémarrer

automatiquement, ou il doit être

éteint et allumé à nouveau.

Rechargez la source d'alimentation

externe (si nécessaire).

Réglez la luminosité ou le contraste.

Exécutez la calibration d'image

conformément à la Section

"Fonctionnement" des Instructions.

Ces problèmes peuvent survenir pendant l'observation dans des conditions

météo difﬁciles (neige, pluie, brouillard, etc.).

Dans des conditions à basse température, les objets observés (arrière-plan) se

refroidissent en général à peu près à la même température, et de ce fait le

contraste de température est considérablement réduit et la qualité de l'image

(détail) est plus médiocre. Ceci est normal pour un imageur thermique.

Dans des conditions de température positives, les objets observés

(environnement et arrière-plan) se réchauffent de manière différente en raison

de la conductivité thermique et de ce fait générant un contraste élevé de

température. En conséquence, la qualité de l'image produite par l'appareil sera

meilleure.

TECHNISCHE DATEN

Lagereinheit-Nr. (Stock Keeping Unit; SKU)

AXION KEY-Modell

Mikrobolometer

Typ

Auﬂösung (Pixel)

Bildwiederholfrequenz (Hz)

Pixelgröße (Mikron)

Optische Daten

Optische Vergrößerung (x)

Stufenloses digitales Zoom (x)

Digitales Zoom (x)

Relatives Öffnungsverhältnis (D/f)

Minimaler Fokussierabstand (m)

Durchmesser Austrittspupille (mm)

Blickwinkel des Sichtfeldes (horizontal), Grad

Blickwinkel des Sichtfeldes, Meter bei 100 m

Fokussierbereich des Okulars (Dioptrien)

Entdeckungsdistanz (m) *

Display

Typ

Auﬂösung (Pixel)

Betriebstechnische Daten

Externe Versorgungsspannung

Akkutyp

Kapazität

Nennausgangsspannung

Externe Stromversorgung

Akkulaufzeit in Stunden * (bei 22 °C)

IP-Code (IEC60529) Schutzart

Betriebstemperatur- Bereich

Abmessungen (mm)

Gewicht ohne Akku (kg)

77424

KEY XМ22

ungekühlt

320x240

2-8

2/4

1.2

17,5

-4/+5

950

LCOS

960х720

3 – 4.3V

Li-Ion Akkupack АPS3

3200 mAh

DC 3.7V

5V (USB)

IpХ7

-10°С ... +40°С

143x41x69

0.25/8.82

77425

KEY XМ30

ungekühlt

320x240

2,5

2,5-10

2/4

1.2

7,3

12,8

-4/+5

1300

LCOS

960х720

3 – 4.3V

Bloc batterie Li-Ion АPS3

3200 mAh

DC 3.7V

5V (USB)

IpХ7

-10°С ... +40°С

149x49x70

0.27

* für ein Tierobjekt, wie z. B. ein Hirsch.

Es können Optimierungen am Design und an der Software dieses Produkts vorgenommen werden, um die

Benutzerfunktionen zu verbessern.

Eine aktualisierte Version des Benutzerhandbuchs ﬁnden Sie auf der Website www.pulsar-vision.com

Auf AXION KEY IR-Matrix (Mikrobolometer) basierende Monokulare der Wärmebildtechnik werden durch eine

Reihe von Modellen dargestellt, die sich in der Vergrößerung und dem Durchmesser der Objektive

unterscheiden. Diese Geräte sind sowohl für den Einsatz in der Nacht als auch am Tage bei schwierigen

Wetterverhältnissen (Nebel, Smog, Regen) entwickelt, sowie in Umgebungen mit Hindernissen, welche die

Erkennung eines Ziels erschweren (Äste/Zweige, hohes Gras, dichte Sträucher, usw.). Im Gegensatz zu

Nachtsichtgeräten, die auf elektronenoptischen Wandlern basieren, benötigen Wärmebildmonokulare keine

externe Lichtquelle und sind gegen die Einwirkung von hellem Licht resistent.

AXION KEY Monokulare können zur Nachtjagd, Beobachtung und Geländeorientierung und zur Durchführung von

Rettungsaktionen verwendet werden.

LIEFERUMFANG

џHandschlaufe

џGarantiekarte

џAXION KEY Wärmebildkamera

џNetzladeadapter

џWiederaufladbarer APS3-Akku

џUSB-Kabel

џAufbewahrungstasche

џKurzanleitung

џOptikreinigungstuch

BESCHREIBUNG

џHohe Erkennungsreichweite

џVerstärkter Metallkörper

џStarke Vergrößerung

џMikrobolometer-Pixelgröße von 12 Mikron

џHD-Display mit hohem Kontrast.

џKomfortable Benutzeroberfläche

џFunktionales und ergonomisches Design

џKomplett wasserdicht nach IPX7

џKurze Einschaltzeit (Schnellstart)

џStadiametrischer Entfernungsmesser

џDrei Kalibrierungsmodi (manuell, halbautomatisch und automatisch)

џVerschiedene Farbtonpaletten

џBild-im-Bild-Funktion (PiP – Picture in Picture)

Akkupack

џAPS3 Li-Ion Schnellwechsel-Akkupack

џLeicht und kompakt

џDrei Beobachtungsmodi (Wald, Felsen und Identifizierung)

џUSB-Ladeoption

UNTERSCHEIDENDE MERKMALE

DEUTSCH

Option 1 (Abb. 2):

џVerbinden Sie das andere Ende des USB-Kabels

(15) mit dem Netzladeadapter (16) oder mit einer

USB-Buchse, die an eine andere Stromquelle mit

einer Ausgangsspannung von 5 V oder weniger

angeschlossen ist.

Aufladen des Akkus

AXION KEY Wärmebildkameras werden mit einem

wiederaufladbaren APS3 Lithium-Ionen-

Akkupack geliefert, mit dem die Wärmebild-

kamera bis zu 4 Stunden verwendet werden kann.

Der Akku sollte vor dem ersten Gebrauch

aufgeladen werden.

џSetzen Sie den Akku (10) in seinen Schacht im

Gerätegehäuse (14) ein, indem Sie die Symbole so

ausrichten, dass sie auf dem Gerät und dem Akku

einen „Punkt“ bilden. (siehe Abb. 4).

џSchließen Sie an dem microUSB-Anschluss (8)

des Geräts ein USB-Kabel (15) an.

Hinweis: Die PB8I Power Bank kann als Ladegerät

verwendet werden.

џSchieben Sie den mit dem Gerät gelieferten

oder separat erworbenen wiederaufladbaren

Akku (10) entlang der Führungsschiene vollstän-

dig in den APS-Ladeschacht (separat erhältlich)

(11) (siehe Abb. 3).

џVerbinden Sie den zweiten Stecker des

microUSB-Kabels mit der Buchse (12) des

Netzladeadapters (11).

џDie LED-Anzeige (13) leuchtet auf.

џEs können zwei Akkus gleichzeitig geladen

werden – hierzu ist ein zweiter Schacht vorgese-

hen.

џStecken Sie den Netzladeadapter (16) in die

Netzsteckdose.

Option 2 (Abb. 3):

џVerbinden Sie den microUSB-Stecker des USB-

Kabels (15) mit dem microUSB-Anschluss des

Netzsteckers (16). Stecken Sie das Gerät in eine

Steckdose mit 100 – 240 V (17).

џPunkt A auf dem Akku und Punkt B auf dem

Ladegerät müssen zueinander ausgerichtet sein.

der Brillen wird empfohlen, den äußeren Rand

5. Taste „On/Calibration ON“ 

2. Taste „Down“ 

8. microUSB-Anschluss

Gerät ist eingeschaltet

4. Taste „Up/Zoom“ 

1. Okular-Dioptrieneinstellring

3. Taste „Menu“ 

6. Fokussierring

7. Objektivkappe

9. Taste „Akkuentriegelung“

LED-Anzeige Betriebsmodus

LED-Anzeige, die den aktuellen Zustand des Geräts anzeigt:

Gerät eingeschaltet / Akkustand < 10 %

Für eine bequeme Beobachtung beim Tragen

der Augenmuschel zur Seite zu biegen.

KOMPONENTEN UND BEDIENELEMENTE VERWENDEN DES WIEDERAUFLADBAREN AKKUS

BEDIENUNG DER TASTEN

Steuermechanis-

mus

Zustand/Betriebsmodus 1 kurzer Druck Nächstes

kurzes Drücken

Langes Drücken

Taste

„On“

Gerät ist ausgeschaltet Einschalten des

Geräts Gerätekalibrierung Gerät Einschalten

Display aus Display einschalten Gerätekalibrierung Gerät ausschalten

Gerät eingeschaltet,

Schnellstartmenü, Haupt-

menü

Gerätekalibrierung Display ausgeschaltet /

Gerät ausgeschaltet

Taste

„Up/Zoom“

Gerät ist eingeschaltet Vergrößerung ändern (Zoom) PiP ein/aus

SchnellstartmenüParameter erhöhen Parameter erhöhen

HauptmenüNavigation nach oben, rechts Navigation nach oben,

rechts

Taste

„Menu“

Gerät ist eingeschaltet Schnellstartmenü aufrufen Hauptmenü aufrufen

SchnellstartmenüNavigation nach oben Schnellstartmenü ver-

lassen

HauptmenüWert bestätigen, Menüoptionen auf-

rufen Menüoptionen ver-

lassen, Hauptmenü

verlassen

Taste

„Down“

Gerät ist eingeschaltet Betriebsmodi Farbtonpaletten

SchnellstartmenüParameter verringern Parameter verringern

HauptmenüNavigation nach unten, links Navigation nach unten,

links

Akkuladezustand (siehe Tabelle).

LED-Anzeige* Akkuladezustand

*Die LED-Anzeige zeigt den aktuellen Ladezustand des Akkus 30 Sekunden lang an, wenn das APS-Ladegerät

nicht angeschlossen ist. Wenn die Stromversorgung angeschlossen wird, zeigt das Display den aktuellen

Zustand des Akkus ständig an und die LEDs flackern zusätzlich, um den Ladevorgang des Akkus anzuzeigen.

џDer Anschluss von Fremdgeräten mit einem höheren Energieverbrauch als zulässig wird nicht empfohlen.

џVerwenden Sie zum Laden immer das

mit Ihrem optischen Gerät gelieferte Ladegerät. Die Verwendung eines anderen Ladegeräts kann zu irreparablen

Schäden am Akku oder am Ladegerät führen und der Akku kann sich entzünden.

џLaden Sie den Akku nicht sofort, nachdem Sie ihn aus der Kälte in eine wärmere Umgebung gebracht haben.

Warten Sie 30 – 40 Minuten, damit sich der Akku aufwärmen kann.

џVerwenden Sie das Ladegerät nicht, falls es modifiziert oder beschädigt wurde.

џDer Akku sollte bei einer Temperatur zwischen 0 °C und +45 °C geladen werden, andernfalls wird die Lebenszeit

des Akkus erheblich reduziert.

Akkuladung beträgt 10% bis 20%.

џSetzen Sie den Akku keinen hohen Temperaturen oder offenen Flammen aus.

џBei ordnungsgemäßer Installation

wird der Akku mit einem speziellen Clip

im Akkufach verriegelt.

Einsetzen:

џLassen Sie ein Ladegerät mit angeschlossenem Akku nicht länger als 24 Stunden nach dem vollständigen

Laden am Netz.

Akkuladung beträgt 60% bis 95%.

џWurde der Akku eine lange Zeit gelagert, sollte er teilweise geladen werden – er sollte nicht vollständig geladen

oder entladen werden.

Akku ist defekt. Akku sollte nicht verwendet werden.

џZerlegen oder verformen Sie den Akku nicht.

џUm den Akku zu entnehmen, drücken

Sie auf die Taste Akkuentriegelung (9).

џDer Akku darf nicht in Wasser getaucht werden.

Akkuladung beträgt 0 % bis 10 %. Ladegerät ist nicht am Stromnetz angeschlossen.

Akkuladung beträgt 0 % bis 10 %. Ladegerät ist am Stromnetz angeschlossen.

Sicherheitsmaßnahmen:

џLassen Sie den Akku während des Ladevorgangs nicht unbeaufsichtigt.

џWenn der Akku bei Temperaturen unter Null verwendet wird, nimmt die Kapazität ab. Dies ist normal und

deutet nicht auf einen Defekt hin.

џVerwenden Sie den Akku nicht bei höheren als in der Tabelle angegebenen Temperaturen – dies kann die

Lebensdauer des Akkus verringern.

џBewahren Sie den Akku außerhalb der Reichweite von Kindern auf.

џSetzen Sie den Akku (10) in seinen

vorgesehenen Schacht im Gerätege-

häuse (14) ein (siehe Abb. 4), indem Sie

die Bilder auf dem Gerät und dem Akku

ausrichten.

Akku vollständig geladen. Kann vom Ladegerät getrennt werden.

џDer Akku ist mit einem Verpolungsschutz ausgestattet. Situationen, die zu einem Kurzschluss führen können,

sollten jedoch vermieden werden.

џSetzen Sie den Akku keinen Stößen oder Stürzen aus.

Akkuladung beträgt 20 % bis 60 %. BETRIEB

џSchalten Sie das Gerät nach Gebrauch durch langes Drücken auf die Taste ON (5) aus.

ACHTUNG! Das Objektiv des Geräts darf nicht auf starke Energiequellen, wie z. B. Laser-emittierende Geräte oder

die Sonne, gerichtet werden. Dies kann die elektronischen Komponenten im Gerät beschädigen. Schäden, die

durch Nichtbeachtung der Betriebsanleitung entstehen, fallen nicht unter die Garantie.

џSchalten Sie das Gerät ein, indem Sie Taste ON (5) drücken.

џStellen Sie die Auflösung der Symbole im Display durch Drehen des Dioptrieneinstellrings am Okular (1) ein. In

Zukunft ist es nicht mehr notwendig, den Dioptrieneinstellring zu drehen, unabhängig von der Entfernung und

anderen Bedingungen.

џEntfernen Sie den Objektivschutz (7). Befestigen Sie den Schutz mit dem im Schutz eingebauten Magneten an

der Schlaufe.

Einschalten und Einstellen des Bilds

џUm das zu beobachtende Objekt zu fokussieren, drehen Sie den Fokussierring (6).

џDie Einstellung der Helligkeit und des Kontrasts im Display sowie das einschalten des stufenlosen digitalen

Zooms werden im Abschnitt SCHNELLZUGRIFFSMENÜ-FUNKTIONEN beschrieben.

KALIBRIERUNG DES SENSORS

џModus „A“ (automatisch). Das Gerät wird selbstständig, in Übereinstimmung mit einem Softwarealgorithmus,

kalibriert. Die Objektivkappe muss nicht angebracht werden (der Sensor ist durch einen internen Verschluss

geschlossen). In diesem Modus kann das Gerät vom Benutzer kalibriert werden, indem er die Taste ON (5) (im

halbautomatischen Modus) verwendet.

Wählen Sie im Abschnitt KALIBRIERUNG des Menüs den benötigten Modus aus  .

Durch die Kalibrierung kann der Temperaturhintergrund des Mikrobolometers ausgeglichen und Defekte im Bild

(wie vertikale Linien, Phantombilder, usw.) eliminiert werden.

Es gibt drei Kalibrierungsmodi: manuell (M), halbautomatisch (SA) und automatisch (A).

џModus „M“ (manuell). Bringen Sie die Objektivkappe an und drücken Sie kurz die Taste ON (5). Entfernen Sie die

Objektivkappe, nachdem der Kalibrierungsvorgang abgeschlossen ist.

џModus „SA“ (halbautomatisch). Die Kalibrierung wird durch kurzes Drücken auf die Taste ON (5) aktiviert. Die

Objektivkappe muss nicht angebracht werden (der Sensor ist durch einen internen Verschluss geschlossen).

DISKRETES DIGITALZOOM

Die Funktionalität des Geräts bietet die Möglichkeit, die Basismultiplizität um den Faktor 2 oder 4 schnell zu

erhöhen (siehe Tabelle der technischen Eigenschaften in der Zeile „Digitales Zoom“). Stellen Sie das digitale

Zoom entsprechend ein, indem Sie die Taste DOWN (2) drücken.

џDas Gerät schaltet zum Betrieb über die externe Stromversorgung um, während der APS3-Akku allmählich

geladen wird.

џAuf dem Display erscheint das Symbol einer Batterie  , das den Ladezustand in Prozent anzeigt.

џWenn das Gerät an einer externen Stromversorgung betrieben wird und der APS3-Akku nicht eingesetzt ist,

wird ein Symbol angezeigt  .

џWenn die externe Stromversorgung unterbrochen wird, schaltet das Gerät auf die interne Stromversorgung

um, ohne das Gerät abzuschalten.

SCHNELLSTARTMENÜ-FUNKTIONEN

Die grundlegenden Einstellungen (Anpassung der Helligkeit und des Kontrasts, Verwendung der stufenlosen

digitalen Zoom-Funktion und des stadiametrischen Entfernungsmessers) werden über das Schnellzugriffsmenü

geändert.

џRufen Sie das Menü durch kurzes Drücken der Taste Menu (3) auf.

џDurch kurzes Drücken der Taste Menu (3) können Sie zwischen den Funktionen wechseln.

Helligkeit  – Durch Drücken der Tasten UP (4) / DOWN (2) und Ändern der Displayhelligkeit von 00 bis 20.

Kontrast  – Durch Drücken der Tasten UP (4) / DOWN (2) und Ändern des Displaykontrastes von 00 bis 20.

Stufenloses digitales Zoom  – Durch Drücken der Tasten UP (4) / DOWN (2) und Ändern des digitalen

Zoomwerts von 1,0 bis 4,0. Die Schrittweite des digitalen Zooms beträgt 0,1.

EXTERNE STROMVERSORGUNG

Die externe Stromversorgung wird von einer externen Quelle, wie z. B. einer 5 V Power Bank, bereitgestellt.

џSchließen Sie die externe Stromversorgung an den USB-Anschluss (8) des Geräts an (Abb. 1)

Registerkarte 1 Registerkarte 2

Allgemeine Ansicht des Menüs:

Zusammensetzung und Beschreibung des Menüs

Menu General SettingMenu Mode

PIP

Oﬀ

Hot White

Automatic

Kalibrierungs-

modus



Manuell. Manuelle Kalibrierung. Schließen Sie die Objektivkappe, bevor Sie mit der

Kalibrierung beginnen.

Halbautomatisch. Der Benutzer legt die Kalibrierungsvoraussetzungen unabhängig fest

(entsprechend dem zu beobachtenden Bild).

џKurzes Drücken auf die Taste Menu (3) öffnet das Untermenü.

џKurzes Drücken auf die Taste Menu (3) bestätigt die Auswahl.

Automatisch. Die Kalibrierungsvoraussetzungen im automatischen Modus werden

programmgesteuert ermittelt, wobei der Kalibrierprozess automatisch gestartet wird.

Auswahl des Kalibrierungsmodus Es gibt drei Kalibrierungsmodi: manuell, halbautomatisch

und automatisch.

џDrücken und halten Sie die Taste Menu (3), um das Menü aufzurufen.

џWählen Sie mit den Tasten UP (4) / DOWN (2) einen der unten beschriebenen

Kalibrierungsmodi aus.

џWählen Sie die Option „Kalibrierungsmodus“  .

HAUPTMENÜFUNKTIONEN

џBeim Verlassen des Menüs wird die Cursor-Position (  ) nur für die Dauer der einen Arbeitssitzung gespeichert

(d. h. bis das Gerät abgeschaltet wird). Wenn beim nächsten Einschalten des Geräts das Menü aufgerufen wird,

befindet sich der Cursor auf dem ersten Eintrag des Menüs.

џDie Menünavigation ist eine Möglichkeit zu blättern. Wenn der letzte Eintrag auf der ersten Registerkarte

erreicht ist, springt die Navigation auf den ersten Eintrag der zweiten Registerkarte.

џRufen Sie das Menü durch langes Drücken der Taste Menu (3) auf.

џDas automatische Verlassen des Menüs erfolgt nach 10 Sekunden Inaktivität.

џEin kurzes Drücken auf die Taste Menu (3) öffnet eine Menüoption.

џDrücken Sie die Tasten UP (4) / DOWN (2), um sich durch die Menüfunktionen zu bewegen.

џZum Verlassen des Menüs halten Sie die Taste Menu (3) gedrückt.

Zum Verlassen des Menüs halten Sie die Taste Menu (3) gedrückt oder

warten Sie 10 Sekunden auf die automatische Auswahl.

Hinweis. Die aktuelle Vergrößerung wird als das Produkt der Basisvergrößerung und dem Verhältnis des

stufenlosen digitalen Zooms berechnet. Beispiel: wenn die Basisvergrößerung des Geräts 3,0x und das

Verhältnis des stufenlosen digitalen Zooms x1,7 ist, dann beträgt die tatsächliche Vergrößerung 5,1x (3,0 * 1,7).

Beim nächsten Einschalten des Geräts, wird das Bild mit den Helligkeits- und Kontrasteinstellungen auf das

Display projiziert, die beim vorherigen Abschalten gespeichert wurden.

Der anfänglich angezeigte stufenlose digitale Zoomfaktor ist x1,0, wenn das diskrete Zoom nicht aktiv ist, x2,0,

wenn er 2x und x4,0, wenn er 4x ist.

Stadiametrischer Entfernungsmesser  – Drücken Sie die Tasten UP (4) / DOWN (2), um die Position der

Markierungen zur Bestimmung der Entfernung des zu beobachtenden Objekts zu ändern. (weitere

Informationen zum Entfernungsmesser finden Sie im Abschnitt 16).

Modus



џDrücken und halten Sie die Taste Menu (3), um das Menü aufzurufen.

Die Geräte haben drei Betriebsmodi des Wärmebildgerätes: „WALD“ (Modus für Beobachtung

der Objekte bei geringem Temperaturgegensatz), „IDENTIFIZIERUNG“ (hochdetaillierter

Modus), „FELSEN“ (Modus für Beobachtung der Objekte bei großem Temperaturgegensatz).

Jeder der Modi wurde für die Gewährleistung der besten Abbildungsqualität der Tierwelt

unter verschiedenen Beobachtungsbedingungen entwickelt.

џWählen Sie die Option „Modus“  .

џKurzes Drücken auf die Taste Menu (3) bestätigt die Auswahl.

MODUS «FELSEN»  – Optimal bei der Beobachtung der Objekte nach einem sonnigen Tag

oder unter Stadtbedingungen.

MODUS «WALD»  – Optimal beim Suchen und bei der Beobachtung im Felde, in Belaubung,

Gebüsch und Gras. Der Modus gewährleistet einen hohen Detaillierungsgrad der Abbildung

eines Beobachtungsobjektes als auch der Landschaft.

MODUS «ERKENNUNG»  – Optimal für Erkennung der Beobachtungsobjekte bei

ungünstigen Bedingungen (Nebel, Dunst, Regen, Schnee). Er lässt typische Merkmale des zu

beobachtenden Objekts genauer erkennen. Die Vergrößerung der Detaillierung kann zu

leichtem Bildrauschen führen.

џDie Betriebsmodi können mittels Taste DOWN (2) aktiviert werden.

џWählen Sie mit den Tasten UP (4)/DOWN (2) eine der unten beschriebenen Einstellungen aus.

џEin kurzes Drücken aktiviert das Umschalten der Betriebsmodi.

џKurzes Drücken auf die Taste Menu (3) öffnet das Menü.

Datum

џRufen Sie das Untermenü „Datum“ durch kurzes Drücken der Taste Menu (3) auf. Das 

Datum erscheint im Format tt.mm.yyyy.

Einstellen des Datums

џStellen Sie mit den Tasten UP (4) / DOWN (2) das gewünschte Jahr, den Monat und den Tag

ein. Drücken Sie die Taste Menu (3), um sich durch die Ziffern zu bewegen.

џZum Speichern Ihres ausgewählten Datums und zum Verlassen des Untermenüs halten Sie

die Taste Menu (3) gedrückt.

Sprachauswahl

џRufen Sie das Untermenü „Sprache“ durch kurzes Drücken der Taste Menu (3) auf. 

џWählen Sie mit den Tasten UP (4) / DOWN (2) eine der verfügbaren Sprachen (Englisch,

Französisch, Deutsch, Spanisch oder Russisch) aus.

џZum Speichern Ihrer Auswahl und zum Verlassen des Menüs halten Sie die Taste Menu (3)

gedrückt.

џBestätigen Sie die Auswahl mit einem kurzen Drücken der Taste Menu (3).

Symbolhelligkeit

џWählen Sie die Option „Symbolhelligkeit“ .

џDrücken und halten Sie die Taste Menu (3), um das Menü aufzurufen.

џKurzes Drücken auf die Taste Menu (3) bestätigt die Auswahl.

џWählen Sie mit den Tasten UP (4) / DOWN (2) die Helligkeitsstufe der Piktogramme aus.

Einstellen der Symbolhelligkeit.

џKurzes Drücken auf die Taste Menu (3) öffnet das Untermenü.

Allgemeine

Einstellungen



Mit dieser Menüoption können Sie folgende Einstellungen vornehmen:

Sprache



Table of contents

Languages:

Other Pulsar Laboratory Equipment manuals

Pulsar

Pulsar Axion 2 XQ35 User manual

Popular Laboratory Equipment manuals by other brands

DMT

DMT UHSAS-0.055 manual

Plexon

Plexon Stimulator 2.0 manual

Macherey-Nagel

Macherey-Nagel NANOCOLOR VIS II quick start guide

Delsys

Delsys NeuroMap quick start guide

Analytik Jena

Analytik Jena Biometra TAdvanced Series operating manual

vitro

vitro Vitrolux E user manual

RR Mechatronics

RR Mechatronics STARRSED RS Instructions for use

Cannon

Cannon CT-1000 instruction & operation manual

Motic

Motic D-Moticam BTI use and care manual

Revolutionary Science

Revolutionary Science Saniclave RS-SC-102 instruction manual

D-Link

D-Link DPE-101GI Quick installation guide

CEFLA

CEFLA MOCOM Supreme-17 manual

Fisher Scientific

Fisher Scientific Fisherbrand GT2 instruction manual

Biomeme

Biomeme Franklin three9 user manual

Heidolph

Heidolph Multifarious Hei-SHAKE Unimax 1010 operating instructions

VERDER

VERDER Carbolite Gero HTMA 4/28 Installation, operation and maintenance instructions

cytiva

cytiva F9-R operating instructions

Piezotronics

Piezotronics IMI Sensors 699B06 Installation and operating manual

Pulsar Axion Key User manual

Popular Laboratory Equipment manuals by other brands
