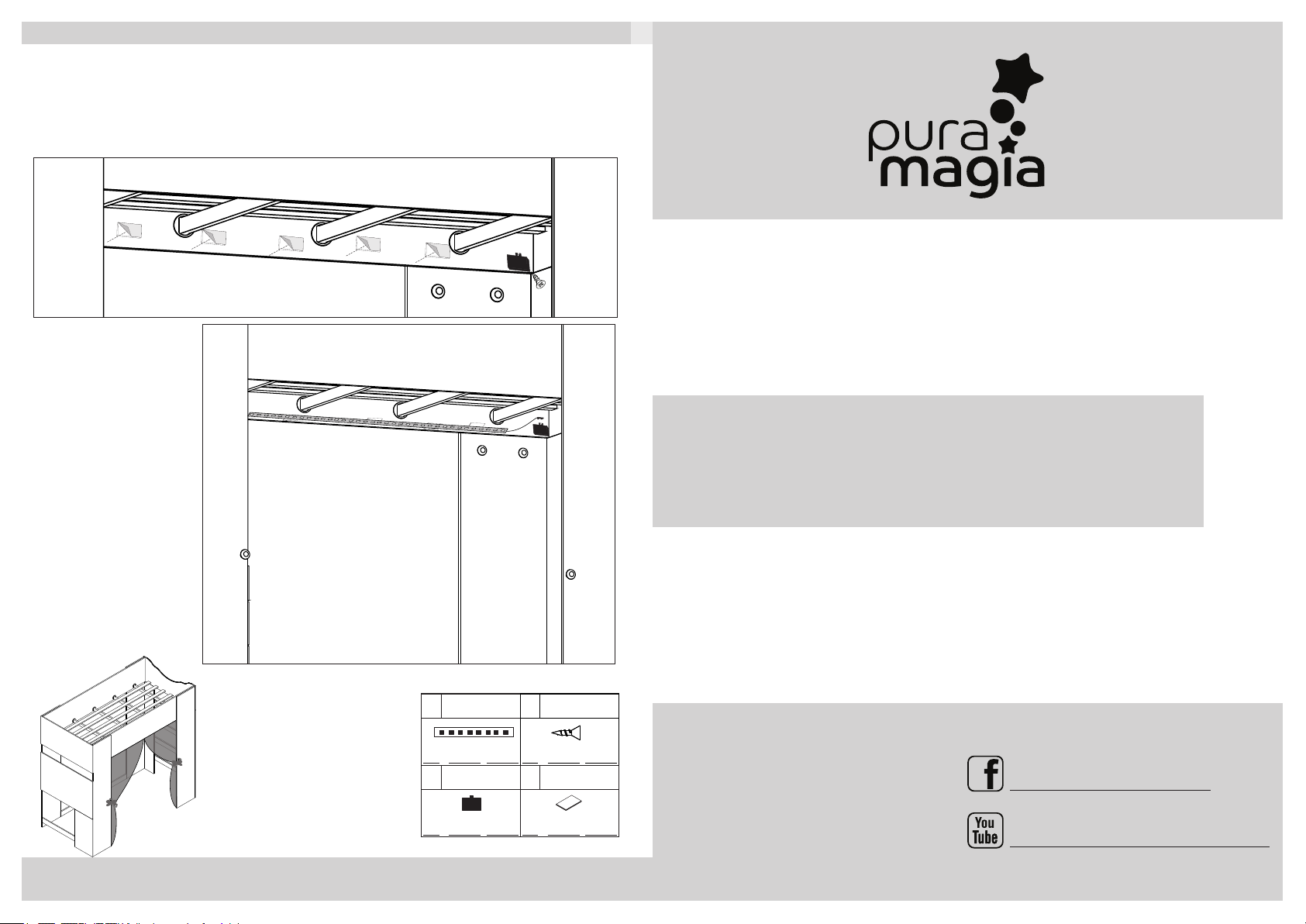

pura magia 28059 User manual

INSTRUÇÕES DE MONTAGEM
Assembly Instructions
Instruciones de Montaje
28059 - CAMA PRINCESA ENCANTADA DIVERSÃO - 21A
28059 - FUN ENCHANT PRINCESS BED - 21A
28059 - CAMA PRINCESA ENCANTADORA DIVERTIDA - 21A
Avenida Maracanã, 4.244 - Parque Industrial
Arapongas - PR - CEP: 86703-000
Assistência: 0800 645 2200
[email protected]
www.puramagia.com.br www.youtube.com/user/PuraMagiaMoveis
facebook.com/puramagiamoveis
15
16
E1+F1
MONTAGEM / ASSEMBLY / MONTAJE - OPCIONAL / OPTIONAL / OPCIONAL KIT SHINE
Fixe a fita dupla face ‘U’ e fixe a case ‘T’ com ‘S’ na peça ‘06';
Após cole o LED na peça ‘06';
Em seguida coloque a bateria no LED, e guarde a bateria no case.
Attach the double-sided tape 'U' and attach the case 'T' with 'S' in part '06';After paste the LED in the play '06';Then put the battery on the
LED, and store the battery in the case.
Coloque la cinta de doble cara 'U' y coloque la caja 'T' con 'S' en la parte '06';Después de pegar el LED en el juego '06';Luego coloque la
batería en el LED y guarde la batería en el estuche.
H1 Fita de LED
Plastico
Material:
QTD.
1500x2
Dimensão:
01
LED tape
Cinta de LED
Acessório / Accessory / Acessorio E1
Parafuso 3,5x12
Acessório / Acessory / Acessorio
Metal
Material:
QTD.
3,5 12 x
Dimensão:
01
Screw 3,5x12
Tornillo 3,5x12
F1 Case plasco
Plastico
Material:
QTD.
----
Dimensão:
01
Plasc case
Caja de plasco
Acessório / Accessory / Acessorio G1 Adesivo dupla face
Plástico
Material:
QTD.
----
Dimensão:
06
Double sided tapa
Cinta de los lados
Acessório / Acessory / Acessorio
G1
G1 G1 G1 G1
H1

02 15
90
DIAS
PRODUTO / PRODUCT / PRODUCTO
MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
12º PASSO / STEP / PASO
PRODUTO:
CAMA PRINCESA ENCANTADA DIVERSAO - 21A
CÓDIGO: 28059
6491 - BRANCO
COLCHÃO RECOMENDADO 188 X 88 CM
IMPORTANT TIPS
1. Read all instructions before beginning assembly
2. Separate and store the identification label.
3. Confirm the volumes and quantities of parts described in the manual.
4. Identify and separate the parts and accessories.
5. The assembly of the product should be done on a clean and flat surface.
We recommend using the package itself to cover the floor
to prevent product damage.
6. Reserve free area for product assembly.
7. Avoid impacts and contact with sharp objects.
Cleaning and Conservation
1. Do not expose the product to excessive heat (direct sunlight) or high humidity.
2. For cleaning use a dry or slightly moistened soft cloth with water. Do not use
cleaning agents or abrasives.
DICAS IMPORTANTES
1. Leer atentamente todas las instrucciones antes de empezar el montaje
2. Separe y guarde las etiquetas de identificación
3. Mire si los volumenes y cuantidades de piezas descriptos en manual estan
correctos
4. Identifique las piezas y separe los accesórios.
5. El montaje del producto debe realizarse sobre una superficie limpia y plana.
Le recomendamos que utilice la propia embalaje para cubrir el suelo para evitar
daños en el producto.
6. Dejar una area libre para armar el producto
7. Evite impactos y contacto con objetos cortantes
Limpieza y Conservación
1. No dejar el producto en locales muy calientes (luz del sol directa) o demasiada
umidade
2. Para la limpieza utilizar un paño suave y seco o ligeramente humedecido con agua.
No utilice productos abrasivos.
1. Leia atentamente todas as instruções antes de iniciar a montagem
2. Separe e guarde a etiqueta de identificação.
3. Confira se os volumes e quantidades de peças descritos no manual estão corretos.
4. Identifique as peças e separe os acessórios.
5. A montagem do produto deverá ser feita em uma superfície limpa e plana.
Aconselhamos utilizar a própria embalagem para forrar o chão afim de não danificar o
produto.
6. Reserve área livre para montagem do produto.
7. Evite batidas e o contato com objetos cortantes.
Limpeza e Conservação
1. Não expor o móvel a calor excessivo (luz solar direta), ou umidade elevada.
2. Para limpeza use um pano macio seco ou ligeiramente umidecido com água. Não
use agentes de limpeza ou abrasivos.
DICAS IMPORTANTES FERRAMENTAS NECESSÁRIAS
TOOLS REQUIRED / HERRAMIENTAS NECESARIAS
NÃO INCLUSA | NOT INCLUDED | NO INCLUIDO
32
AMARRAR
TO TIE
PARA ATAR
"Image merely illustrative, subject to change without prior notice"
"Imágenes ilustratibas, pueden ser cambiadas sin aviso previo "
"Imagens meramente ilustrativas, sujeitas a alterações sem aviso prévio"
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
Hammer / Martillo Electric screw
2 Person / 2 persona
People needed for assembly
Martelo
Parafusadera
Parafusadeira
Personas necesarias para montaje
Pessoas necessárias para montagem
2 Pessoa
Fenda screwdriver
Lave fenda o parafusadera
Chave Fenda

03
14
PRODUTO / PRODUCT / PRODUCTO
1945
11º PASSO / STEP / PASO
90
KG
10
KG
03
KG
90
KG
1798
963
IDENTIFICATION OF PARTS / IDENTIFICACIÓN DE LAS PIEZAS
IDENTIFICAÇÃO DAS PEÇAS
01
02
05
15
08
10 03
03
06
04
09
11
11 27
27
27
27
07
13 12
20
19 14
26
23
23
16
30
31
31
21
21
24
17
18
22
22
25
28
29
32
R
R
G
G
03
01
02
08
Alinhar espelho pelo
topo da peça 08,
deixar 5 cm da lateral.
Align mirror on top of
piece 08, leave 5 cm
from the side.
align espejo en la
parte superior de la
pieza 08, dejar 5 cm
de lado.
C1
B1
B1 Pedra Strass
Plástico
Material:
QTD. Dimensão:
01
Rhinestone
Piedra Rhinestone
22 mm
C1 Adesivo dupla face
Plástica
Material:
QTD.
18 mm
Dimensão:
03
Double sided tapa
Cinta de los lados
Acessório / Acessory / Acessorio
Acessório / Acessory / Acessorio
RAcessório / Accessory / Acessorio
Suporte
Support
Soporte
Material:
QTD. Dimensão:
Plastico
3,5x4
02
A1
A1Acessório / Acessory / Acessorio
Plastico
Material:
QTD.
30x12x1
Dimensão:
01
Etiqueta Pura Magia
Pura Magia Label
Etiqueta Pura Magia
Esta embalagem contém peças pequenas,
mantenha afastada de crianças até que o produto
esteja totalmente montado.
As instruções são genéricas, as figuras podem variar!
ATENÇÃO
ATTENTION
ATENCÍON
This package contains small parts, keep away from
children until the product is fully assembled.
The instructions are generic, the figures may vary.
Esa embalaje contiene piezas pequeñas, mantenga
lejos de los chicos hasta el producto estea
totalmente armado.
Las instrucciones son genericas, los dibujos pueden
variar.
03
KG
03
KG
Acessório
Plástica
Material:
10 x 04
Dimensão:
Pedra Coração
Heart-shaped stone
Piedra en forma de corazón
D1
QTD.
02
C1
D1
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
33
33
5 cm
33
08
G
Metal
Material:
QTD.
4,0 x 25
Dimensão:
02
Acessório / Acessory / Acessorio
Parafuso CC Phillips
Screw CC Phillips
Tornillo CC Phillips

DAcessório / Acessory / Acessorio
Metal
Material:
QTD.
3,0 x 20
Dimensão:
24
Parafuso 3,0x20
Screw 3,0x20
Tornillo 3,0x20
SAcessório / Accessory / Acessorio
Puxador
Handle
Tirador
Material:
QTD. Dimensão:
Plastico
50x50x25
04
1304
10º PASSO / STEP / PASO
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICATION OF PARTS / IDENTIFICACIÓN DE LAS PIEZAS
Pé frontal esquerdo
Pé frontal direito
Pé traseiro
Trava traseira
Barra da cama frontal
Barra da cama traseira
Tampo penteadeira
Painel traseiro
Peseira
Cabeceira
Pés da escada
Divisão Penteadeira
Lateral maior gaveteiro
Lateral menor gaveteiro
Traseira gaveteiro
Frente gaveta superior
Frente gaveta maior
Frente gaveta menor
Trava gaveteiro
Trava inferior penteadeira
Lateral gaveta maior
Lateral gaveta menor
Lateral gaveta superior
Contra fundo gaveta maior
Contra fundo gaveta menor
Contra fundo gaveta superior
Degrau escada
Longarina estrado
Travessa do estrado
Fundo de gaveta superior
Fundo de gaveta laterais
Cortina
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
CÓD. IDENTIFICAÇÃO
DAS PEÇAS IDENTIFICATION
OF PARTS IDENTIFICACIÓN
DE LAS PIEZAS
PROD.
COR
6491
PROD.
CÓD.
Left front foot
Right front foot
back foot
rear lock
Front bed bar
Back bed bar
dressing table top
Rear panel
Peacock
Headboard
foot of the stairs
Dresser Division
Large chest of drawers
Lower drawer side
Rear chest of drawers
Front top drawer
Larger drawer front
Small drawer front
chest lock
Dresser bottom lock
Larger drawer side
Small drawer side
Top drawer side
Against larger drawer bottom
Against smaller drawer bottom
Against bottom top drawer
step ladder
platform stringer
platform crossbar
Top Drawer Bottom
Side drawer bottom
Curtain
Pie delantero izquierdo
Pie delantero derecho
pie trasero
bloqueo trasero
Barra de la cama delantera
Barra de la cama trasera
tocador
Panel trasero
Pavo real
Cabecera
pies de escaleras
División de tocador
Cajonera grande
Lado del cajón inferior
Cajonera trasera
Cajón superior frontal
Frente de cajón más grande
Frente de cajón pequeño
bloqueo de pecho
Bloqueo parte inferior cómoda
Lado del cajón más grande
Lado del cajón pequeño
Lado del cajón superior
Contra fondo cajón grande
Contra fondo cajón pequeño
Contra cajón superior inferior
escalera de mano
larguero de plataforma
barra transversal plataforma
Parte inferior cajón superior
Fondo de cajón lateral
Cortina
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
28059
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Branco
Cru
Cru
Branco
Branco
Branco
HParafuso CC Phillips
Metal
Material:
QTD.
4,0 x 40
Dimensão:
12
Screw CC Phillips
Tornillo CC Phillips
Acessório / Acessory / Acessorio
QAcessório / Accessory / Acessorio
Material:
QTD. Dimensão:
Plastico00 x 0002
Cantoneira Triangular
Triangle Corner Brace
Cantonera Triangular
FAcessório / Acessory / Acessorio
Metal
Material:
QTD.
4,0 x 16
Dimensão:
02
Parafuso 4,0x16
Screw 4,0x16
Tornillo 4,0x16
EParafuso Flangeado
Metal
Material:
QTD.
3,5 x 10
Dimensão:
12
Screw Flanged
Tornillo Flangeado
Acessório / Acessory / Acessorio
H
H
H
H
H
H
H
H
H
H
H
H
E
G
G
G
G
S
S
S
S
D
D
D
D
DDD
D
D
D
D
D
D
D
DD
D
D
D
D
DDD
24
21
21
17
18
16
25 22
22
23
23
23
31
31
30
F
F
Q
Q
D
33 Espelho Mirror Espejo 28059 ---
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
E
E
E
E
E
E
E
G
Metal
Material:
QTD.
4,0 x 25
Dimensão:
04
Acessório / Acessory / Acessorio
Parafuso CC Phillips
Screw CC Phillips
Tornillo CC Phillips

M
0512
9º PASSO / STEP / PASO
C
FERRAGENS / HARDWARE / HERRAJES
FERRAGENS ESCALA REAL / REAL SCALE TOOLS / HERAJES DE ESCALA REAL
I
HU
Medidas em mm
ACavilha Madeira 8 x 30
Madeira
Material:
QTD.
8 x 30
Dimensão:
08
Dowel 8 x 30
Clavija 8 x 30 BCavilha Madeira 6 x 30
Madeira
Material:
QTD.
6 x 30
Dimensão:
20
Dowel 6 x 30
Clavija 6 x 30 C
Parafuso 3,5x12
Acessório / Acessory / Acessorio
Metal
Material:
QTD.
3,5 12 x
Dimensão:
18
Screw 3,5x12
Tornillo 3,5x12 DAcessório / Acessory / Acessorio
Metal
Material:
QTD.
3,0 x 20
Dimensão:
24
Parafuso 3,0x20
Screw 3,0x20
Tornillo 3,0x20 EParafuso Flangeado
Metal
Material:
QTD.
3,5 x 10
Dimensão:
44
Screw Flanged
Tornillo Flangeado FAcessório / Acessory / Acessorio
Metal
Material:
QTD.
4,0 x 16
Dimensão:
02
Parafuso 4,0x16
Screw 4,0x16
Tornillo 4,0x16
G
Metal
Material:
QTD.
4,0 x 25
Dimensão:
26
HParafuso CC Phillips
Metal
Material:
QTD.
4,0 x 40
Dimensão:
22
Screw CC Phillips
Tornillo CC Phillips IParafuso CC Phillips
Metal
Material:
QTD.
5,0 x 50
Dimensão:
46
Screw CC Phillips
Tornillo CC Phillips
Parafuso Minifix
Minifix Screw
Tornillo Minifix
JAcessório / Acessory / Acessorio
Metal
Material:
QTD.
5,0 x 30
Dimensão:
04
K
Tambor minifix
Acessório / Acessory / Acessorio
Metal
Material:
QTD.
12 x 12
Dimensão:
04
Minifix nut
Tambor minifix LParafuso União
Metal
Material:
QTD. Dimensão:
08
Union Screw
Tornillo de unión
39 mm
M
Metal
Material:
QTD.
76 x 20
Dimensão:
04
NCorrediça
Acessório / Acessory / Acessorio
Metal
Material:
QTD.
300 mm
Dimensão:
06
Sliding Rails
Rieles OAcessório / Acessory / Acessorio
Metal
Material:
QTD.
300 mm
Dimensão:
06
Corrediça
Sliding Rails
Rieles PCantoneira Plásca
Acessório / Acessory / Acessorio
Plástico
Material:
QTD.
18 x 18
Dimensão:
14
Plasc Gusset
Soporte de Fijación
Acessório / Acessory / Acessorio
Chapa Reta 4 Furos
Straight Plate 4 Holes
Placa recta 4 agujeros QAcessório / Accessory / Acessorio
Material:
QTD. Dimensão:
Plastico00 x 0002
Cantoneira Triangular
Triangle Corner Brace
Cantonera Triangular RAcessório / Accessory / Acessorio
Suporte
Support
Soporte
Material:
QTD. Dimensão:
Plastico
3,5x4
04
SAcessório / Accessory / Acessorio
Puxador
Handle
Tirador
Material:
QTD. Dimensão:
Plastico
50x50x25
04
TPorca Cilindrica Plasca
Plástico
Material:
QTD.
12 x 9
Dimensão:
14
Plasc Nuts
Tuerca Cilindrica Plasca UPrego 12 x 12 Ardox
Metal
Material:
QTD.
26 x 2
Dimensão:
30
Nail 12 x 12 Ardox
Clavo 12 x 12 Ardox
Acessório / Accessory / Acessorio Acessório / Accessory / Acessorio
Acessório / Acessory / AcessorioAcessório / Acessory / Acessorio
Acessório / Acessory / AcessorioAcessório / Acessory / AcessorioAcessório / Acessory / Acessorio Acessório / Acessory / Acessorio
Acessório / Acessory / Acessorio
VAcessório / Acessory / Acessorio
Metal
Material:
QTD.
19 x 1
Dimensão:
11
Prego 8x8
Nail 8x8
Clavo 8x8 WSuporte Plásco
Plástico
Material:
QTD. Dimensão:
10
Plasc Support
Soporte Plasco
60x60x10
Acessório / Acessory / Acessorio
Sapata L
Shoes L
Zapata L
XAcessório / Acessory / Acessorio
Plástico
Material:
QTD. Dimensão:
11 14x18x7
DE F
G
V
ZAcessório / Acessory / Acessorio
Plastico
Material:
QTD.
12x1
Dimensão:
37
Tampa adesiva
Adhesive cover
Cubierta adhesiva A1Acessório / Acessory / Acessorio
Plastico
Material:
QTD.
30x12x1
Dimensão:
01
Etiqueta Pura Magia
Pura Magia Label
Etiqueta Pura Magia B1 Pedra Strass
Plástico
Material:
QTD. Dimensão:
01
Rhinestone
Piedra Rhinestone
22 mm
C1 Adesivo dupla face
Plástica
Material:
QTD.
18 mm
Dimensão:
03
Double sided tapa
Cinta de los lados
Acessório / Acessory / Acessorio Acessório / Acessory / Acessorio
GG
G
G
G
G
G
G
G
R
G
R
G
EE
EE
RAcessório / Accessory / Acessorio
Suporte
Support
Soporte
Material:
QTD. Dimensão:
Plastico
3,5x4
02
EParafuso Flangeado
Metal
Material:
QTD.
3,5 x 10
Dimensão:
08
Screw Flanged
Tornillo Flangeado
Acessório / Acessory / Acessorio
M
Metal
Material:
QTD.
76 x 20
Dimensão:
02
Acessório / Acessory / Acessorio
Chapa Reta 4 Furos
Straight Plate 4 Holes
Placa recta 4 agujeros
04
M
TECHNICAL ASSISTANCE
When request the technical assistance, inform
the number of the piece name and color of
the product and also the batch manufacturing
date, that is stamped on the piece nº28.
ASISTENCIA TÉCNICA
Al solicitar la asistencia técnica, informe el
número de la pieza, el nombre y el color del
producto y también la fecha de fabricación del
lote, que se estampa en la pieza nº28.
ASSISTÊNCIA TÉCNICA
Ao solicitar assistência técnica, informe o
número da peça, nome e cor do produto e a
data de fabricação do lote que se encontra
carimbado na peça nº28.
0 10 20 30 40 50 60 70 80 90 100 110 120mm
Acessório
Plástica
Material:
10 x 04
Dimensão:
Pedra Coração
Heart-shaped stone
Piedra en forma de corazón
D1
QTD.
02
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
Parafuso CC Phillips
Screw CC Phillips
Tornillo CC Phillips
G
Metal
Material:
QTD.
4,0 x 25
Dimensão:
18
Acessório / Acessory / Acessorio
Parafuso CC Phillips
Screw CC Phillips
Tornillo CC Phillips
G
GG
G
G
G
G

NCorrediça
Acessório / Acessory / Acessorio
Metal
Material:
QTD.
300 mm
Dimensão:
06
Sliding Rails
Rieles
11
1106
MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
1º PASSO / STEP / PASO
01/02/
03
05/06
15
Sapata L
Shoes L
Zapata L
XAcessório / Acessory / Acessorio
Plástico
Material:
QTD. Dimensão:
11 14x18x7
VAcessório / Acessory / Acessorio
Metal
Material:
QTD.
19 x 1
Dimensão:
11
Prego 8x8
Nail 8x8
Clavo 8x8
TPorca Cilindrica Plasca
Plástico
Material:
QTD.
12 x 9
Dimensão:
14
Plasc Nuts
Tuerca Cilindrica Plasca
Acessório / Accessory / Acessorio
Parafuso Minifix
Minifix Screw
Tornillo Minifix
JAcessório / Acessory / Acessorio
Metal
Material:
QTD.
5,0 x 30
Dimensão:
04
K
Tambor minifix
Acessório / Acessory / Acessorio
Metal
Material:
QTD.
12 x 12
Dimensão:
04
Minifix nut
Tambor minifix
ACavilha Madeira 8 x 30
Madeira
Material:
QTD.
8 x 30
Dimensão:
08
Dowel 8 x 30
Clavija 8 x 30
BCavilha Madeira 6 x 30
Madeira
Material:
QTD.
6 x 30
Dimensão:
20
Dowel 6 x 30
Clavija 6 x 30
Acessório / Acessory / Acessorio
Acessório / Acessory / Acessorio
C
Parafuso 3,5x12
Acessório / Acessory / Acessorio
Metal
Material:
QTD.
3,5 12 x
Dimensão:
18
Screw 3,5x12
Tornillo 3,5x12
19
T
T
T
T
T
T
07
J
J
J
J
A
A
A
A
21 2x
B
B
22
23
2x
B
B
B
B
14
K
KB
B
11
V
X
XV
V
X
T
TC
C
C
N
12
X
XV
V
CC
C
N
13
K
K
B
B
V
X
V
X
CCC
C
C
C
CCC
N
N
N
N
2x
2x
B
E
E
2x
PCantoneira Plásca
Acessório / Acessory / Acessorio
Plástico
Material:
QTD.
18 x 18
Dimensão:
14
Plasc Gusset
Soporte de Fijación
7º PASSO / STEP / PASO
WSuporte Plásco
Plástico
Material:
QTD. Dimensão:
10
Plasc Support
Soporte Plasco
60x60x10
Acessório / Acessory / Acessorio
HParafuso CC Phillips
Metal
Material:
QTD.
4,0 x 40
Dimensão:
10
Screw CC Phillips
Tornillo CC Phillips
Acessório / Acessory / Acessorio
ZAcessório / Acessory / Acessorio
Plastico
Material:
QTD.
12x1
Dimensão:
03
Tampa adesiva
Adhesive cover
Cubierta adhesiva
06
H
H
W
W
H
H
W
W
H
H
W
W
H
H
W
W
H
H
W
W
Z
Z
Z
05
H
29
29
29
29
28
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
U
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
Z
I
Z
I
Z
I
Z
I
I
Z
I
Z
I
Z
I
Z
07
E
E
8º PASSO / STEP / PASO
UPrego 12 x 12 Ardox
Metal
Material:
QTD.
26 x 2
Dimensão:
30
Nail 12 x 12 Ardox
Clavo 12 x 12 Ardox
Acessório / Accessory / Acessorio
IParafuso CC Phillips
Metal
Material:
QTD.
5,0 x 50
Dimensão:
08
Screw CC Phillips
Tornillo CC Phillips
Acessório / Acessory / Acessorio ZAcessório / Acessory / Acessorio
Plastico
Material:
QTD.
12x1
Dimensão:
08
Tampa adesiva
Adhesive cover
Cubierta adhesiva
Prepare as peças conforme desenho a seguir.
Prepare the pieces according to the following drawing.
Prepare las piezas de acuerdo con el siguiente dibujo.
EParafuso Flangeado
Metal
Material:
QTD.
3,5 x 10
Dimensão:
14
Screw Flanged
Tornillo Flangeado
Acessório / Acessory / Acessorio
EParafuso Flangeado
Metal
Material:
QTD.
3,5 x 10
Dimensão:
02
Screw Flanged
Tornillo Flangeado
Acessório / Acessory / Acessorio
E
E
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
E
E
PPE
P
E

07
10
MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
2º PASSO / STEP / PASO
MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
Vamos ilustrar a montagem da escada do lado direito,
caso queira montar do lado oposto faça a inversão das
peças que compõe a escada, mas mantenha as peças
01 e 02 com a serigrafia para o lado exterior da cama.
ATENÇÃO
OPÇÃO 1 OPÇÃO 2
Z
I
Z
I
Z
I
Z
I
Z
I
Z
I
Z
I
Z
I
ZI
I
Z
I
Z
I
Z
I
Z
10
08
15
6º PASSO / STEP / PASO
IParafuso CC Phillips
Metal
Material:
QTD.
5,0 x 50
Dimensão:
14
Screw CC Phillips
Tornillo CC Phillips
Acessório / Acessory / Acessorio
ZAcessório / Acessory / Acessorio
Plastico
Material:
QTD.
12x1
Dimensão:
14
Tampa adesiva
Adhesive cover
Cubierta adhesiva
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.

MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTOMONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
0908
4º PASSO / STEP / PASO
IParafuso CC Phillips
Metal
Material:
QTD.
5,0 x 50
Dimensão:
07
Screw CC Phillips
Tornillo CC Phillips
Acessório / Acessory / Acessorio
5º PASSO / STEP / PASO
I
I
I
I
I
I
19
19
12
13
14
20
I
IParafuso CC Phillips
Metal
Material:
QTD.
5,0 x 50
Dimensão:
05
Screw CC Phillips
Tornillo CC Phillips
Acessório / Acessory / Acessorio
I
I
I
II
07
03
01
G
G
E
E
I
I
I
I
02
03
09 M
IParafuso CC Phillips
Metal
Material:
QTD.
5,0 x 50
Dimensão:
12
Screw CC Phillips
Tornillo CC Phillips
Acessório / Acessory / Acessorio
M
Metal
Material:
QTD.
76 x 20
Dimensão:
02
Acessório / Acessory / Acessorio
Chapa Reta 4 Furos
Straight Plate 4 Holes
Placa recta 4 agujeros
Metal3,5 x 10
08
EParafuso Flangeado
Material:
QTD. Dimensão:
Screw Flanged
Tornillo Flangeado
Acessório / Acessory / Acessorio
11
E
E
M
L
Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
I
I
I
II
I
I
I
11
L
L
L
L
L
L
L
27
27
27
27
3º PASSO / STEP / PASO Faça a união das peças, conforme ilustração abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la ilustración siguiente.
Faça a união das peças, conforme ilustração
abaixo.
Connect the parts as shown below.
Hacer la unión de las piezas según la
ilustración siguiente.
G
Metal
Material:
QTD.
4,0 x 25
Dimensão:
02
Acessório / Acessory / Acessorio
Parafuso CC Phillips
Screw CC Phillips
Tornillo CC Phillips
LParafuso União
Metal
Material:
QTD. Dimensão:
08
Union Screw
Tornillo de unión
39 mm
Acessório / Acessory / Acessorio
