pura magia PLUS - 8A User manual

INSTRUÇÕES DE MONTAGEM
Assembly Instructions
Instruciones de Montaje
Avenida Maracanã, 4.244 - Parque Industrial
Arapongas - PR - CEP: 86703-000
Assistência: 0800 645 2200
atendiment[email protected]om.br
www.puramagia.com.br
YOU CAN THE ASEMBLY INSTRUCTION
ON OUR WEB SITE SETEP BY STEP:
WWW.PURAMAGIA.COM.BR
USTED PUEDE MIRAR EL PASO A PASO
DEL MONTAJE EN NUESTRO SITO:
WWW.PURAMAGIA.COM.BR
INSTRUÇÕES DE MONTAGEM VOCÊ
PODE VISUALIZAR O PASSO-A-PASSO
DE TODO O PROCESSO NO SITE
WWW.PURAMAGIA.COM.BR
CAMA PLUS - 8A
PLUS - 8A BED

0702
90
DIAS
"Image merely illustrative, subject to change without prior notice"
"Imágenes ilustratibas, pueden ser cambiadas sin aviso previo "
"Imagens meramente ilustrativas, sujeitas a alterações sem aviso prévio"

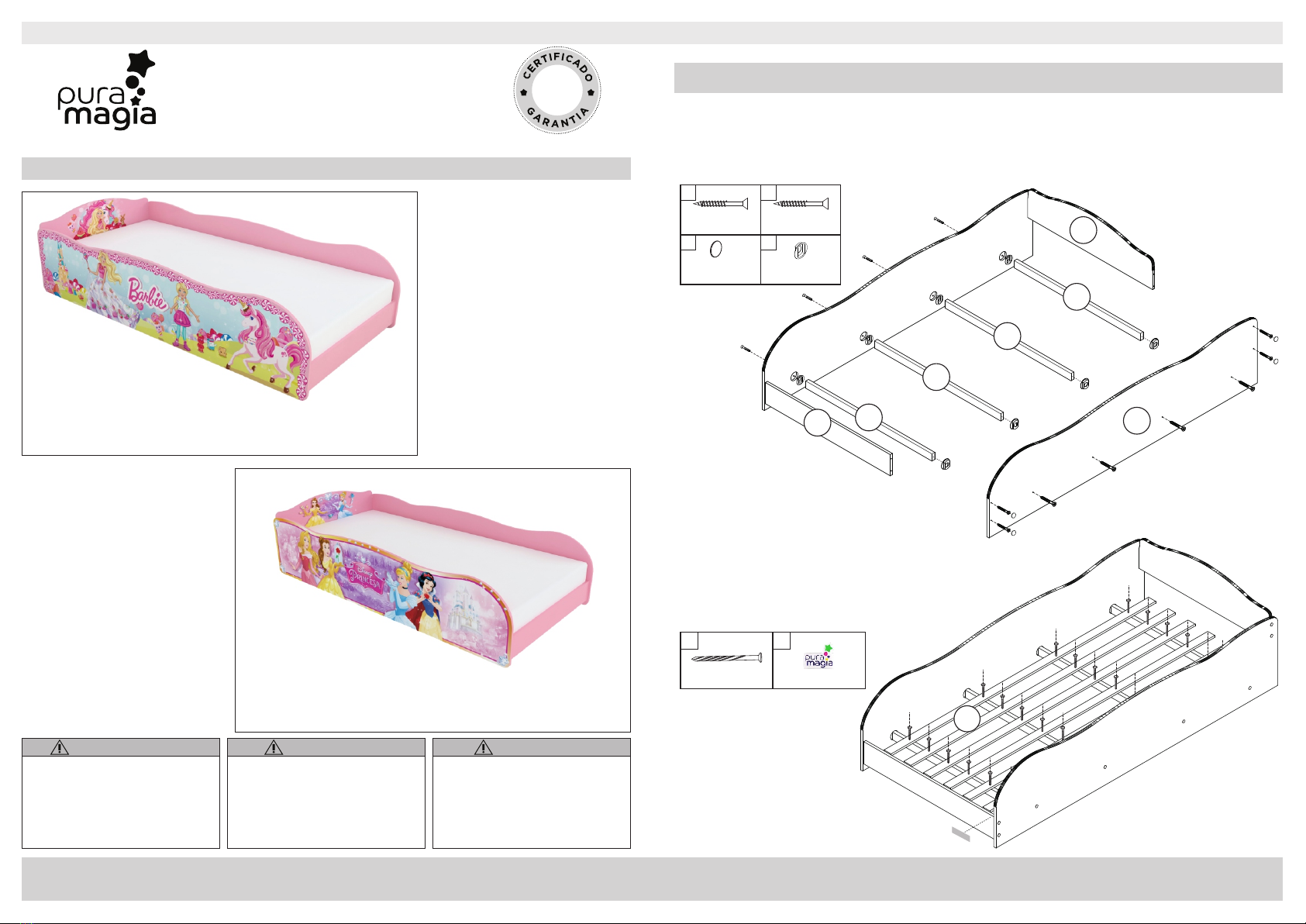

PASSO / STEP / PASO 4
MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
C24 und.
Prego Ardox 12 x 12
Nail Ardox 12 x 12
Clavo Ardox 12 x 12
Fixe as longarinas Nº 05 nas travessa do estrado Nº06 utilizando prego ardox 12x12 ‘C’.
Fixe a etiqueta pura magia ‘F’ na peça Nº03
Fix Nº 05 on Nº 06 using ‘D’.
Fix the label pura magia ‘F’ on piece Nº03.
Fije Nº05 en la Nº 06 utilizando ‘D’.
Fije ‘F’ en la pieza Nº03.
Fixe as peças Nº03 e 04 na peça Nº 01 utilizando parafusos 5,0 x 50CC phillips ‘A’, após fixação cole as tampas adesivas ‘H’.
Fixe as peças Nº06 utilizando parafusos 4,0 x 40CC phillips ‘B’ e suporte plástico ‘I’.
Fix Nº 03 and 04 on the piece Nº 01 using ‘A’, and paste ‘H’ .
Fix Nº06 using ‘B’ and ‘I’.
Fije Nº 03 y 04 en la pieza Nº 01 utilizando ‘A’, y ‘H’.
Fije Nº 06 en la pieza Nº01 utilizando ‘B’ y ‘I’ .
F01 und.
Etiqueta Pura Magia
Pura Magia Label
PASSO / STEP / PASO 5
A04 und.
Parafuso 5,0 x 50CC Phillips
Screw 5,0 x 50CC Phillips
Tornillo 5,0 x 50CC Phillips
H04 und.
Tampa Adesiva 12mm
Adhesive label 12mm
Tapa Adhesiva 12mm
B08 und.
Parafuso 4,0 x 40CC Phillips
Screw 4,0 x 40CC Phillips
Tornillo 4,0 x 40CC Phillips
I08 und.
Suporte Plástico
Plastic Support
Soporte Plastico
A
A
H
H
01 B
B
B
H
H
A
A
B
B
B
B
B
04
I
I
I
I
I
I
I
I
06
06
06
06
03
CCCC
CCC
F
CCCCCC
CCCCCC
CC
CC
05
Esta embalagem contém peças pequenas,
mantenha afastada de crianças até que o
produto esteja totalmente montado.
Montagem requisitada para adultos!
Utilizar parafusadeira com cabeça Philips!
As instruções são genéricas, as figuras podem
variar!
Mantenha todas as peças e componentes longe
do alcance das crianças
ATENÇÃOATENCÍON
ATTENTION
PRODUTO: CAMA PLUS - 8A
This package contains small parts, keep away
from children until the product is fully assembled.
Must be assembled by an adult!
Use screwdriver with Philips head.
The instructions are generic, the figures may vary.
Keep all parts and components out of the reach of
children.
Esa embal aje co ntiene p iezas pequeñas,
mantenga lejos de los chicos hasta el producto
estea totalmente armado.
Montaje debe ser hecha por adultos!
Utilizar parafusadeira con cabeza Phillips!
Las instrucciones son genericas, los dibujos
pueden variar.
Mantenga todas las piezas y componentes fuera
del alcance de los niños.
8610 - ROSA PRINCESAS T2
15851 - CAMA PRINCESAS DISNEY PLUS - 8A
5370 - ROSA MATTEL T4
15839 - CAMA BARBIE DREAMTOPIA PLUS - 8A

03
MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO PESO SUPORTADO / DIMENSÕES DO PRODUTO MONTADO
SUPPORTED WEIGHT / ASSEMBLED PRODUCT DIMENSIONS
PESO SOPORTADO / DIMENSIONES PRODUCTO ARMADO
DICAS IMPORTANTES
1. Leer atentamente todas las instrucciones antes de empezar el montaje
2. Separe y guarde las etiquetas de identificación
3. Mire si los volumenes y cuantidades de piezas descriptos en manual estan
correctos
4. Identifique las piezas y separe los accesórios.
5. El montaje del producto debe realizarse sobre una superficie limpia y plana.
Le recomendamos que utilice la propia embalaje para cubrir el suelo para evitar
daños en el producto.
6. Dejar una area libre para armar el producto
7. Evite impactos y contacto con objetos cortantes
Limpieza y Conservación
1. No dejar el producto en locales muy calientes (luz del sol directa) o demasiada
umidade
2. Para la limpieza utilizar un paño suave y seco o ligeramente humedecido con agua.
No utilice productos abrasivos.
IMPORTANT TIPS
1. Read all instructions before beginning assembly
2. Separate and store the identification label.
3. Confirm the volumes and quantities of parts described in the manual.
4. Identify and separate the parts and accessories.
5. The assembly of the product should be done on a clean and flat surface.
We recommend using the package itself to cover the floor
to prevent product damage.
6. Reserve free area for product assembly.
7. Avoid impacts and contact with sharp objects.
Cleaning and Conservation
1. Do not expose the product to excessive heat (direct sunlight) or high humidity.
2. For cleaning use a dry or slightly moistened soft cloth with water. Do not use
cleaning agents or abrasives.
1. Leia atentamente todas as instruções antes de iniciar a montagem
2. Separe e guarde a etiqueta de identificação.
3. Confira se os volumes e quantidades de peças descritos no manual estão corretos.
4. Identifique as peças e separe os acessórios.
5. A montagem do produto deverá ser feita em uma superfície limpa e plana.
Aconselhamos utilizar a própria embalagem para forrar o chão afim de não danificar o
produto.
6. Reserve área livre para montagem do produto.
7. Evite batidas e o contato com objetos cortantes.
Limpeza e Conservação
1. Não expor o móvel a calor excessivo (luz solar direta), ou umidade elevada.
2. Para limpeza use um pano macio seco ou ligeiramente umidecido com água. Não
use agentes de limpeza ou abrasivos.
DICAS IMPORTANTES
Hammer / Martillo Phillips screwdriver or electric screw 1 Person / 1 persona
People needed for assembly
Martelo
Llave phillips o parafusadera
Chave Phillips ou Parafusadeira
Personas necesarias para montaje
Pessoas necessárias para montagem
1 Pessoa
FERRAMENTAS NECESSÁRIAS
TOOLS REQUIRED / HERRAMIENTAS NECESARIAS
06

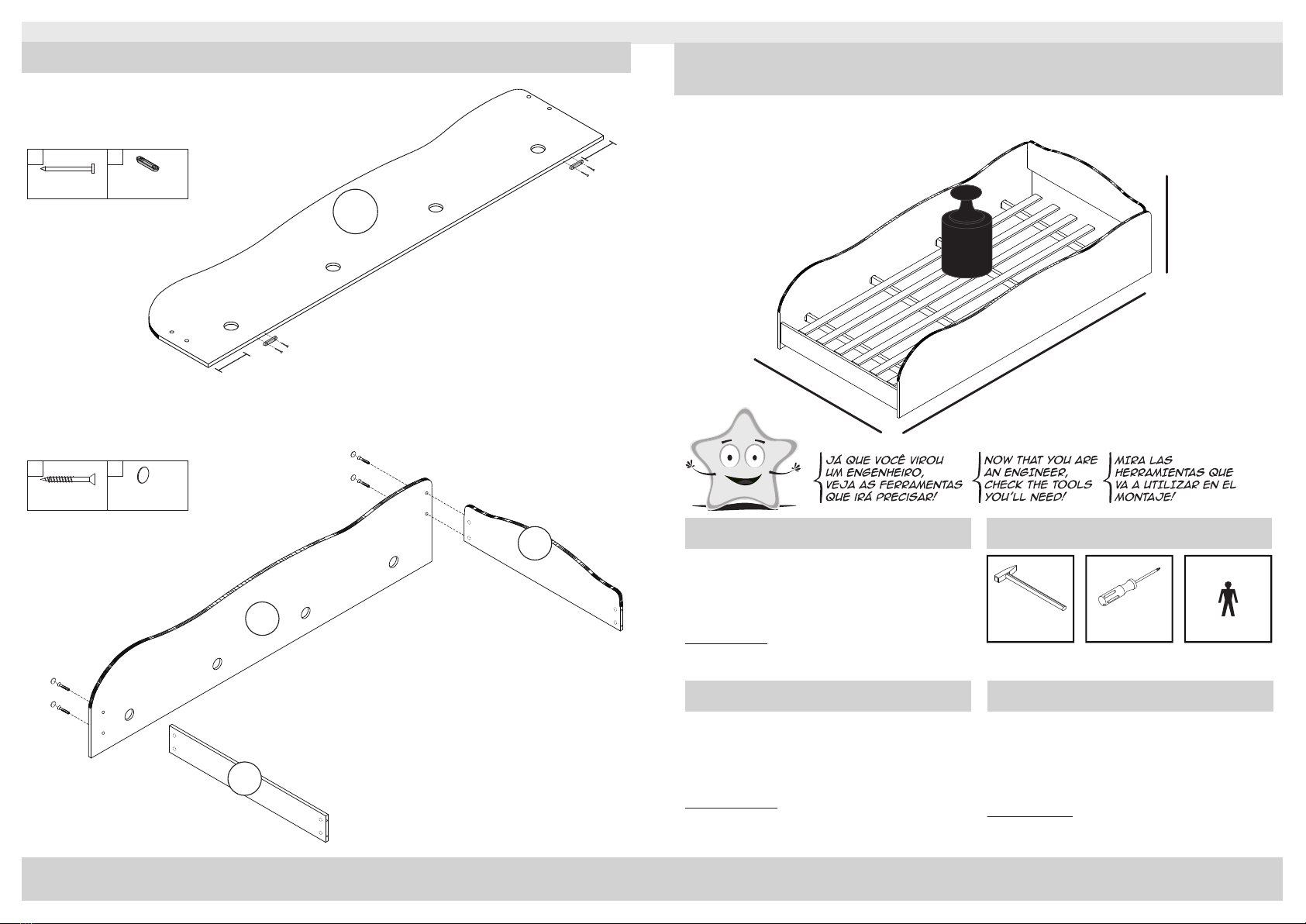

PASSO/STEP/PASO 2
1936
518
932
01/02
Fixe as sapatas retangular ‘G’ na peça Nº 01 e 02 utilizando pregos 8 x 8 ‘E’.
Fix ‘G’ on the piece Nº 01 and 02 using ‘E’.
Fije ‘G’ en las piezas Nº01 y 02 utilice ‘E’.
E08 und.
Prego 8 x 8
Nail 8 x 8
Clavo 8 x 8
04 und.
Sapata Retangular
Shoes Rectangular
Zapata Rectangular
G
90
KG
A
A
H
H
04
02
A
A
H
H
PASSO / STEP / PASO 3
Fixe as peças Nº03 e 04 na peça Nº 02 utilizando parafusos 5,0 x 50CC
phillips ‘A’, após fixação cole as tampas adesivas ‘H’.
Fix Nº 03 and 04 on the piece Nº02 using ‘A’, and paste with ‘H’.
Fije Nº 03 y 04 en la pieza Nº 02 utilizando ‘A’, y ‘H’.
H04 und.
Tampa Adesiva 12mm
Adhesive label 12mm
Tapa Adhesiva 12mm
A04 und.
Parafuso 5,0 x 50CC Phillips
Screw 5,0 x 50CC Phillips
Tornillo 5,0 x 50CC Phillips
E+G
8 cm
E+G
8 cm
03

NO SITE
WWW.PURAMAGIA.COM.BR
TEM MAIS DICAS

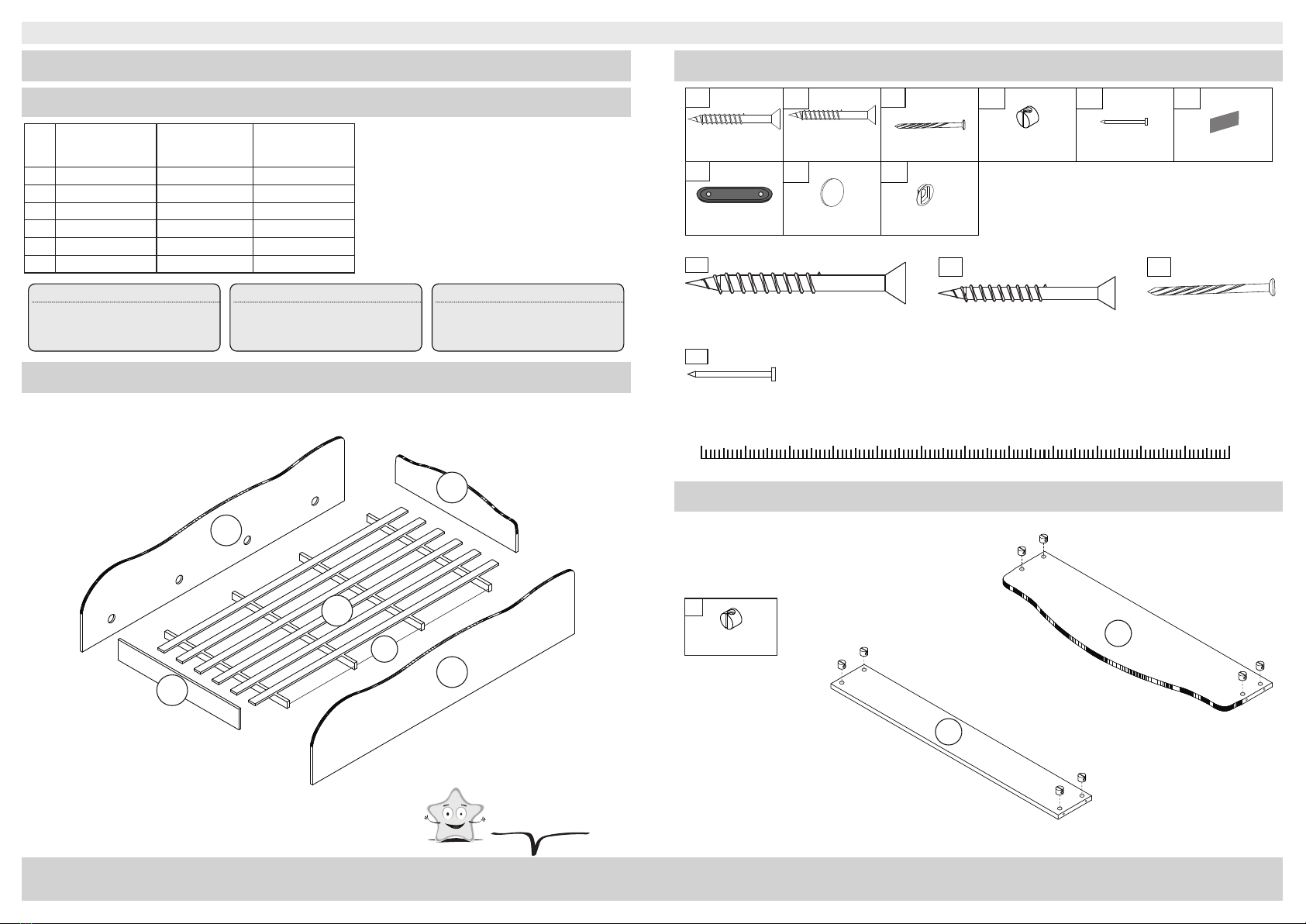

IDENTIFICAÇÃO DAS PEÇAS FERRAGENS
05
IDENTIFICATION OF PARTS / IDENTIFICACIÓN DE LAS PIEZAS
04
IDENTIFICATION OF PARTS / IDENTIFICACIÓN DE LAS PIEZAS
IDENTIFICAÇÃO DAS PEÇAS
TECHNICAL ASSISTANCE
When request the technical assistance, inform
the number of the piece name and color of the
product and also the batch manufacturing date,
that is stamped on the piece nº05.
ASISTENCIA TÉCNICA
Al solicitar la asistencia técnica, informe el
número de la pieza, el nombre y el color del
producto y también la fecha de fabricación del
lote, que se estampa en la pieza nº05.
ASSISTÊNCIA TÉCNICA
Ao solicitar assistência técnica, informe o
número da peça, nome e cor do produto e a data
de fabricação do lote que se encontra
carimbado na peça nº05.
MONTAGEM DO PRODUTO / PRODUCT ASSEMBLY / MONTAJE DEL PRODUCTO
08 und.
AE08 und.
08 und.
D
Etiqueta
Label
01 und.
F
24 und.
C
Prego 12 x 12
Clavo 12 x 12
Nail 12 x 12
08 und.
B
04 und.
G
Parafuso 4,0 x 40 CC Phillips
Screw 4,0 X 40CC Phillips
Tornillo 4,0 X 40CC Phillips
H08 und.
Rosa
Pink
Rosa
Sapata Retangular 50 x 12
Shoes Rectangular 50x12
Zapata Rectangular 50x12
Prego 8 X 8
Nail 8 x 8
Clavo 8 X 8
Parafuso 5,0 x 50 CC Phillips
Screw 5,0 X 50CC Phillips
Tornillo 5,0 X 50CC Phillips
Porca Cilindrica 12 x 09
Nut 12x09
Tuerca 12x09
Tampa Adesiva 12 mm
Adhesive label 12 mm
Tapa adhesiva 12 mm
0 10 20 30 40 50 60 70 80 90 100 110 120mm
Parafuso 5,0 x 50 CC Phillips
A08 und.
Screw 5,0 x 50 CC Phillips
Tornillo 5,0 x 50 CC Phillips
E
Prego 8 x 8
08 und.
Nail 8 x 8
Clavo 8 x 8
C24 und.
Prego 12 x 12
Nail 12 x 12
Clavo 12 x 12
Parafuso 4,0 x 40 CC Phillips
08 und.
B
Screw 4,0 x 40 CC Phillips
Tornillo 4,0 x 40 CC Phillips
PASSO / STEP / PASO 1
D08 und.
Porca Cilíndrica 12x09
Plastic Nuts 12x09
Tuerca 12x09
Prepare as peças Nº03 e 04 utilizando porcas cilíndricas plástica ‘D’.
Prepare the pieces Nº 03 and 04 using ‘D’.
Prepare las piezas Nº03 y 04 utilizando ‘D’.
D
I08 und.
Suporte Plástico
Plastic Support
Soporte Plastico
02
01
03
04
05
06 D
D
04
D
Lateral Direita
01
CÓD.
INFORMAÇÃO
DAS
PEÇAS
IDENTIFICATION
OF
PARTS
IDENTIFICACIÓN
DE LAS
PIEZAS
Right Side Lateral Derecha
Lateral Esquerda
02 Left Side Lateral Izquierda
Peseira
03 Footboard
Cabeceira
04
Longarina
05
Travessa do Estrado
06
HeadBoard
Stringer
Piecero
Cabecera
Zanca
Crossmember Platform Travessa del Estrado
D
D
D
03
D
