Pyramis Square chimney User manual

COOKER HOOD - User instructions

ODSAVAČ PAR-Návod k použití

EMHÆTTE - Brugervejledning

LIESITUULETIN - Käyttöohje

ΑΠΟΡΡΟΦΗΤΗΡΑΣ ΣΕ ΕΚΔΟΣΗ ΑΠΟΡΡΟΦΗΣΗΣ - Εγχειρίδιο χρήση

ELSZÍVÓ KÜRTŐ - Használati utasítás

AVTREKKSKAPPE - Bruksanvisning

OKAP ZASYSAJĄCY - Instrukcja obsługi

HOTĂ ASPIRANTĂ - Manual de utilizare

ВЫТЯЖНОЙ КОЛПАК -  

SPISKÅPA - Bruksanvisning

KUHINJSKA NAPA - Navodila za uporabo

ISISNA NAPA - Upute za uporabu Pažljivo

TVAIKU NOSŪCĒJS - Lietošanas instrukcija

DŪMTRAUKIS - vartotojo instrukcijos

TÕMBEKAPP - Kasutusjuhend

ВИТЯЖКА -   

КУХНЕНСКИ АСПИРАТОР -   

ODSÁVAČ PÁR - Návod na použitie

ASPIRATOR - Uputstvo za upotrebu

АСПИРАТОР -   

DAVLUMBAZ - KullanIm KIlavuzu

SLO

EST

FIN

RUS

- 3 -

ABC

max 90 cm

Fig.4

Fig.2 Fig.3

Fig.5

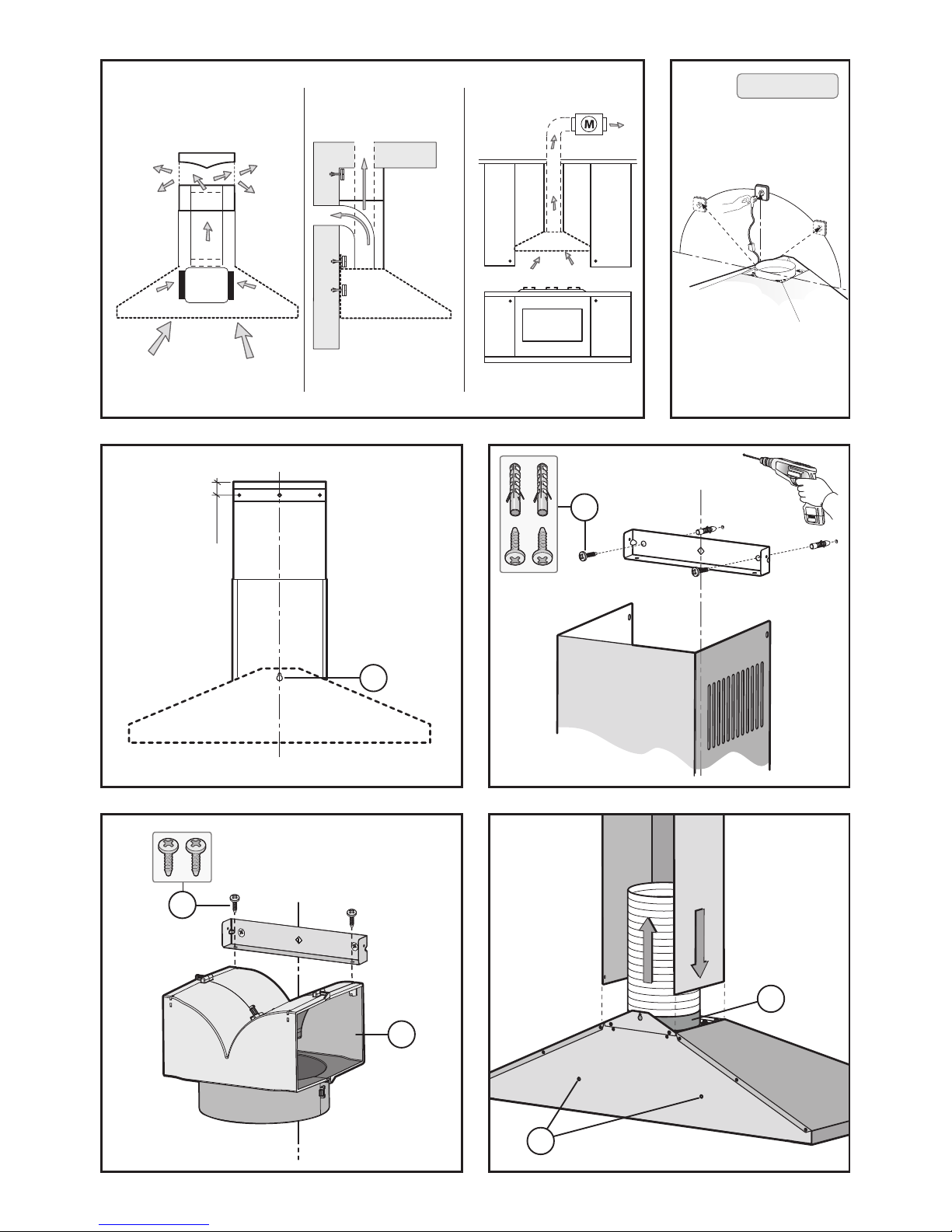

Fig.1

- 4 -

ABCDEF B

Fig.14

Fig.6

Fig.8

Fig.10

Fig.12

Fig.7

Fig.9

Fig.11

Fig.13

- 5 -

CANDLE SELF-BALLASTED LAMP

ONLY WITH DOUBLE ENVELOPE

Ø 38mm - L108 - E14 - 7W

INCANDESCENT

TUBOLAR LAMP

Ø 25mm - L85 - E14 - 40W

CANDLE HALOGEN LAMP

Ø 35mm - E14 - 28W

Fig.15

ENGLISH GB

GENERAL

Carefully read the following important information regarding

installation safety and maintenance. Keep this information

booklet accessible for further consultations. The appliance

has been designed for use in the ducting version (air exhaust

to the outside - Fig.1B), filtering version (air circulation on the

inside - Fig.1A) or with external motor (Fig.1C).

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultaneously

with an open fireplace or burner that depend on the air in the

environment and are supplied by other than electrical energy,

as the cooker hood removes the air from the environment

which a burner or fireplace need for combustion.The negative

pressure in the environment must not exceed 4Pa (4x10-5 bar).

Provide adequate ventilation in the environment for a safe

operation of the cooker hood. Follow the local laws applicable

for external air evacuation.

Before connecting the model to the electricity network:

-Control the data plate (positioned inside the appliance)

to ascertain that the voltage and power correspond to the

network and the socket is suitable. If in doubt ask a qualified

electrician.

-If the power supply cable is damaged, it must be replaced with

another cable or a special assembly, which may be obtained

direct from the manufacturer or from theTechnical Assistance

Centre.

-This device must be connected to the supply network through

either a plug fused 3A or hardwired to a 2 fase spur protected

by 3A fuse.

2. Warning!

In certain circumstances electrical appliances may be a

danger hazard.

A) Do not check the status of the filters while the cooker

hood is operating.

B) Do not touch bulbs or adjacent areas, during or straight

after prolonged use of the lighting installation.

C) Flambè cooking is prohibited underneath the cooker

hood.

D) Avoid free flame, as it is damaging for the filters and a

fire hazard.

E) Constantly check food frying to avoid that the over-

heated oil may become a fire hazard.

F) Disconnect the electrical plug prior toanymaintenance.

G) This appliance is not intended for use by young children

or infirm persons without supervision.

H) Young children should be supervised to ensure they do

not play with the appliance.

I) There shall be adequate ventilation of the room when

the rangehood is used at the same time as appliances

burning gas or other fuels.

L) There is a risk of fire if cleaning is not carried out in

accordance with the instructions.

This appliance conforms to the European Directive EC/2002/96,

Waste Electrical and Electronic Equipment (WEEE). By making

sure that this appliance is disposed of in a suitable manner, the

user is helping to prevent potential damage to the environ-

ment or to public health.

The symbol on the product or on the accompanying

paperwork indicates that the appliance should not be

treated as domestic waste, but should be delivered to

a suitable electric and electronic appliance recycling collection

point. Follow local guidelines when disposing of waste. For

more information on the treatment, re-use and recycling of

this product, please contact your local authority, domestic

waste collection service or the shop where the appliance was

purchased.

INSTALLATION INSTRUCTIONS



by specialised personnel.

-

lation.



Note! Verify the data label placed inside the appliance:

-If the symbol appears on the plate, it means that no earth

connection must be made on the appliance, therefore follow

the instructions concerning insulation class II.

-If the symbol DOES NOT appear on the plate, follow the

instructions concerning insulation class I.

Insulation class II

-The appliance has been manufactured as a class II, therefore

no earth cable is necessary.

The plug must be easily accessible after the installation of the

appliance. If the appliance is equipped with power cord with-

out plug, a suitably dimensioned omnipolar switch with 3 mm

minimum opening between contacts must be fitted between

the appliance and the electricity supply in compliance with the

load and current regulations.

-The connection to the mains is carried out as follows:

BROWN = Lline

BLUE = Nneutral.

Insulation class I

This is a class I, appliance and must therefore be connected to

- 6 -

an effiecient earthing system.

-The appliance must be connected to the electricity supply as

follows:

BROWN = Lline

BLUE = Nneutral

YELLOW/GREEN = earth.

The neutral wire must be connected to the terminal with the

N symbol while the YELLOW/GREEN, wire must be connected

to the terminal by the earth symbol .

When connecting the appliance to the electricity supply, make

sure that the mains socket has an earth connection. After fitting

the ducted cooker hood, make sure that the electrical plug is

in a position where it can be accessed easily. If the appliance

is connected directly to the electricity supply, an omnipolar

switch with a minimum contact opening of 3 mm must be

placed in between the two; its size must be suitable for the

load required and it must comply with current legislation.

 The minimum distance between the support surfaces of

the cooking pots on the cooker top and the lowest part of

the cooker hood must be at least 65 cm. If a connection tube

composed of two parts is used, the upper part must be pla-

ced outside the lower part. Do not connect the cooker hood

exhaust to the same conductor used to circulate hot air or for

evacuating fumes from other appliances generated by other

than an electrical source. Before proceeding with the assembly

operations, remove the anti-grease filter(s) (Fig.7) so that the

unit is easier to handle.

-In the case of assembly of the appliance in the suction version

prepare the hole for evacuation of the air.

 We recommend the use of an air exhaust tube which has the

same diameter as the air exhaust outlet hole. If a pipe with a

smaller diameter is used, the efficiency of the product may be

reduced and its operation may become noisier.

 If your appliance has been designed for use in habitations

supplied with acentralised suction device perform the follow-

ing operations:

-The switch controls opening and closure of a valve using

a thermoelectical device. By placing the switch in the ON

position, after a minute, the valve opens rotating 90° allow-

ing suction of the stale air. By placing the switch in the OFF

position, the valve closes after 100 seconds.



Make hole Arespecting the shown dimensions (Fig.2). Fix

device to wall and align it horizontally with the cupboards.

When the appliance has been adjusted, definitely fix the hood

using the screws A(Fig.5).

For the various installations use screws and screw anchors

suited to the type of wall (e.g. reinforced concrete, plaster-

board, etc.). If the screws and screw anchors are provided with

the product, check that they are suitable for the type of wall

on which the hood is to be fixed.



Arrange the electrical power supply within the dimensions of

the decorative flue. If your appliance is to be installed in the

ducting version or in the version with external motor, prepare

the air exhaust opening. Install the upper decorative flue's sup-

port bracket and fix it on the wall using the screws A(Fig.3) so

it is in axis with your hood and respecting the distance from

the ceiling shown in Fig.2. Connect flange Cto air extraction

hole via an air extraction pipe (Fig.5). Insert upper decorative

flue inside the lower decorative flue and rest them on top of

the frame. Extract the upper flue up to the bracket and fix it

with the screws B(Fig.3).To transform the hood from a ducting

version into a filtering version, ask your dealer for the charcoal

filters and follow the installation instructions.



Install the hood and the two flues as described in the para-

graph for installation of the hood in ducting version. Connect

air diverter Mto bracket and fix it with screws Ias shown in

Fig.4.The active charcoal filters must be applied to the suction

unit inside the hood, centring them in it and turning them 90°

until they snap into place (Fig.8).

USE AND MAINTENANCE

 We recommend that the cooker hood is switched on before

any food is cooked. We also recommend that the appliance is

left running for 15 minutes after the food is cooked, in order

to thoroughly eliminate all contaminated air. The effective

performance of the cooker hood depends on constant main-

tenance; the anti-grease filter and the active carbon filter both

require special attention.

 is responsible retaining the grease

particles suspended in the air, therefore it is subject to clogging

with variable frequency according to the use of the appliance.

- To prevent the danger of possible fires, at least every 2

months one must wash the anti-grease filters by hand using

non-abrasive neutral liquid detergents or in the dishwasher

at low temperatures and on short cycles.

- After a few washes, colour alterations may occur. This does

not give the right to claim their replacement.

 are used to purify the air that is

sent back into the room and its function is to mitigate the

unpleasant odours produced by cooking.

- The non-regenerable active carbon filters must be replaced

at least every 4 months. The saturation of the active charcoal

depends on the more or less prolonged use of the appliance,

on the type of kitchen and on the frequency with which anti-

grease filter is cleaned.

-

erable active charcoal filters it is important that they are

completely dry.



usingaclothdampened withwaterornon-abrasive neutral

liquid detergents.

 The lighting .system is designed for use during cooking

and not for the prolonged general lighting of the room. The

prolonged use of the lighting system significantly decreases

the average duration of the bulbs.

 the non compliance with the hood cleaning

warnings and with the replacement and cleaning of the filters

entails risk of fires. One therefore recommends keeping to the

suggested instructions.



To replace the halogen light bulbs B, remove the glass pane

Cusing a lever action on the relevant cracks.

Replace the bulbs with new ones of the same type.

Caution: do not touch the light bulb with bare hands.



If the appliance version is with LED lamps, the intervention of

a specialised technician is necessary to replace them.





Only use lamps of the same type and Wattage installed on

the device.

- 7 -

Fig.9) the key symbols are explained

below:

A = Light switch

A1 = Off key

A2 = On key

B = Warning light key

C = Speed control

C1 = Off key

C2 = FIRST SPEED key

C3 = SECOND SPEED key

C4 = THIRD SPEED key.

Fig.10) the key symbols are ex-

plained below:

A = LIGHT

B = OFF

C = SPEED I

D= SPEED II

E = SPEED III.

the symbols are as follows:

A = LIGHT/ON-OFF key

B = OFF/FIRST SPEED key

C = SECOND SPEED key

D= THIRD SPEED key.

If the hood is shut off at first, second or third speed, when

it is turned back on, it will start at the same speed it was in

when switched off.

 the key symbols are ex-

plained below:

A = LIGHT

B = OFF

C = SPEED I

D= SPEED II

E = SPEED III

F = AUTOMATIC STOP TIMER - 15 minutes 

If your appliance has the INTENSIVE speed function, from

speedTHREE, press key Efor 2 seconds and it will be activated

for 10 minutes after which it will return to the previously set

speed. When the function is active the LED flashes.

To interrupt it before the 10 minutes have elapsed, press

key Eagain.

Some models allow activating this function even with speed

one and two.

By pressing key F for two seconds (with the hood switched off)

the“clean air”function is activated.This function switches the

appliance on for ten minutes every hour at the first speed. As

soon as this function is activated the motor starts up at the

first speed for ten minutes. During this time key F and key

C must flash at the same time. After ten minutes the motor

switches off and the LED of key F remains switched on with

a fixed light until the motor starts up again at the first speed

after fifty minutes and keys F and C start to flash again for ten

minutes and so on. By pressing any key for the exclusion of

the hood light the hood will return immediately to its normal

functioning (e.g. if key Dis pressed the“clean air”function is

deactivated and the motor moves to the 2nd speed straight

away. By pressing key B the function is deactivated).

 The “AUTOMATIC STOP TIMER” delays stopping of the

hood, which will continue functioning for 15 minutes at the

operating speed set at the time this function is activated.



-When the Akey flashes with a 2 second frequency the anti-

grease filters must be washed.

-When the Akey flashes with a 0.5 second frequency the

active carbon filters must be replaced or washed depending

on the type of filter.

Once the clean filter has been put back one must reset the

electronic memory by pressing the Akey for approximately 5

seconds until it stops flashing.

THE MANUFACTURER DECLINES ALL RESPONSIBILITY

FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE

ABOVE WARNINGS.

ČESKY CZ

ÚVOD’

Přečtěte si pozorně obsah návodu, protože poskytuje důležité

informace týkající se bezpečné instalace, používání i údržby

zařízení. Uchovejte si návod pro jakoukoliv budoucí potřebu.

Přístroj je určen kodsávání (odvádění vzduchu ven-Obr.1B),

filtrování (recyklace vzduchu vmístnosti-Obr.1A) nebo kpo-

užití sexterně umístěným motorem (Obr.1C).

BEZPECNOSTNÍ OPATRENÍ

1. Vyžaduje se opatrnost, jestliže jsou současně v činnosti

odsávač par a jiný hořák nebo tepelné zařízení závisející na

vzduchu místnosti a napájené jinou energií než elektrickou,

protože odsávač par spotřebovává vzduch z okolí, který hořák

nebo jiné tepelné zařízení potřebují ke spalování. Negativní

tlak nesmí překročit 4Pa (4x10–5 bar). K bezpečnému provozu

je tedy nutná odpovídající ventilace místnosti. Při odvádění

vzduchu do vnějšího prostředí je nutné se řídit platnými

předpisy Vaší země.

Před napojením modelu na elektrickou síť:

-Zkontrolujte tabulku súdaji umístěnou uvnitř přístroje a

ověřte si, že napětí a výkon odpovídají místní síti a rovněž

zásuvka je vhodná. Vpřípadě jakékoliv pochyby se poraďte

skvalifikovaným elektrikářem.

-Je-li napájecí kabel poškozen, musí být nahrazen speciálním

kabelem nebo sadou, které jsou k dispozici u výrobce nebo

vjeho servisním středisku.

-Připojte zařízení knapájení prostřednictvím zástrčky s

pojistkou 3A nebo ke dvěma vodičům dvou fází, chráněným

pojistkou 3A.

2. Upozornění!

V některých situacích mohou být elektrická zařízení

zdrojem nebezpečí.

A)Nekontrolujte stav filtrů, zatímco je odsavač v činnosti.

B)Nedotýkejte se žárovek a přilehlých prostor během

dlouhodobého použití osvětlení nebo bezprostředně po

něm.

C)Je zakázáno připravovat jídla na plameni pod odsava-

čem.

D)Vyhněte se použití volných plamenů, protože poškozují

filtry a mohou způsobit požár.

E) Udržujte neustále pod kontrolou smažení jídel, aby se

zabránilo vznícení rozpáleného oleje.

F) Před zahájením údržby odpojte zástrčku ze zásuvky

elektrického rozvodu.

G)Zařízení není určeno pro použití dětmi nebo nesvépráv-

nými osobami bez dozoru.

- 8 -

H) Dohlížejte na děti, abyste si byli jisti, že si nehrají se

zařízením.

I) Když je odsavač používán současně se zařízeními spa-

lujícími plyn nebo jiná paliva, místnost se musí vhodně

větrat.



riziko vzniku požáru.

Toto zařízení je označeno vsouladu s Evropskou směrnicí

2002/96/ES,Waste Electrical and Electronic Equipment (WEEE).

Tím, že se uživatel ujistí o správné likvidaci tohoto výrobku,

přispívá kpředcházení případným negativním následkům na

životní prostředí a na zdraví.

Symbol na výrobku nebo na přiložené dokumentaci

poukazuje na to, že se stímto výrobkem nesmí zacházet

jako sběžným domovním odpadem, ale musí se odeslat

do vhodné sběrny určené pro recyklaci elektrických a elektro-

nických zařízení. Zařízení se musíte zbavit vsouladu smístní-

mi předpisy pro likvidaci odpadu.Podrobnější informace o

zacházení stímto výrobkem, jeho opětovným použitím a re-

cyklací můžete získat, když se obrátíte na příslušný místní úřad,

sběrnou službu domovního odpadu nebo obchod, ve kterém

jste výrobek zakoupili.

NÁVOD K INSTALACI



být provedeny pouze odborným personálem.

-

táže.



Poznámka! Zkontrolujte štítek umístěný uvnitř zařízení:

-Když se na štítku nachází symbol , znamená to, že zařízení

nesmí být uzemněno, postupujte tudíž podle pokynů týkajících

se třídy izolace II.

-Když na štítku NENÍ uveden symbol , postupujte dle poky-

nů týkajících se třídy izolace I.

Třída izolace II

-Zařízení je vyrobeno v II. třídě, a proto žádný vodič nesmí být

uzemněn.

Po instalaci zařízení musí být zástrčka snadno přístupná.

Vpřípadě, že je zařízení vybaveno kabelem bez zástrčky, je

pro jeho připojení do elektrického rozvodu třeba mezi zařízení

a elektrický rozvod zapojit omnipolární stykač sminimální

vzdáleností kontaktů 3 mm, navržený pro příslušnou zátěž a

odpovídající platným normám.

-Napojení k elektrické síti musí být provedeno následovně:

HNĚDÁ = Lvodič

MODRÁ = N neutrální vodič.

Třída izolace I

Toto zařízení je vyrobeno ve třídě I, a proto musí být připojeno

kuzemnění.

-Připojení kelektrické síti musí být provedeno následovně:

HNĚDÝ = Lfázový vodič

MODRÝ = Nnulový vodič

ŽLUTO/ZELENÝ =zemnicí vodič.

Nulový vodič musí být připojen ke svorce označené symbolem

N, zatímco ŽLUTO/ZELENÝ vodič musí být připojen ke svorce

nacházející se vblízkosti symbolu uzemnění .

Během operace elektrického zapojení se ujistěte, zda je elek-

trická zásuvka vybavena uzemněním. Po uskutečnění montáže

odsavače dávejte pozor, aby byla poloha zástrčky elektrického

přívodu snadno dostupná.

Vpřípadě přímého zapojení kelektrické síti je třeba mezi za-

řízení a elektrickou síť zapojit omnipolární stykač sminimální

vzdáleností kontaktů 3 mm, navržený pro příslušnou zátěž a

odpovídající platným normám.

 Minimální vzdálenost mezi opěrnou plochou varných nádob

na varném zažízení a nejnižším bodem kuchyňského krytu

musí být alespoň 65 cm. Vývod odsavače nesmí být napojen

na vývod, ve kterém cirkuluje teplý vzduch, nebo který je po-

užíván k odvádění kouře ze zařízení napájených jinou energií

než elektrickou. Před zahájením montáže vyjměte z odsavače

tukový filtr (Obr.7). Usnadníte si tak manipulaci spřístrojem.

- Vpřípadě montáže přístroje ve verzi odsávače je třeba při-

pravit otvor kevakuaci vzduchu.

 Doporučuje se použít trubku pro odvádění vzduchu se stej-

ným průměrem jako hrdlo výstupu vzduchu. Použití redukce by

mohlo negativně ovlivnit vlastnosti výrobku a zvýšit hlučnost.

 Pokud byl váš přístroj projektován pro používání vbytech

vybavených centralizovaným odsávacím systémem, je třeba

provést následující operace:

-Pomocí vypínače termoelektrického zařízení dochází kote-

vírání a zavírání ventilu. Pokud umístíte vypínač do pozice

ON, po uplynutí asi jedné minuty se ventil otevře otočením

o 90 stupňů a umožní tak odsání zkaženého vzduchu. Pokud

umístíte vypínač do pozice OFF, ventil se po 100 vteřinách

uzavře.



Vyvrtejte otvor As respektováním uvedených kót (Obr.2).

Připevněte přístroj ke zdi a vodorovně vyrovnejte se závěsnými

skříňkami.

Po vyrovnání odsavač definitivně upevněte prostřednictvím

dvou šroubů A(Obr.5).

Pro různé montážní podmínky použijte příslušné typy šroubů

ahmoždinek, které budou odpovídat typu zdiva (např. armo-

vaný beton, sádrokarton atd.). Budou-li šrouby ahmoždinky

dodány jako součást produktu, ujistěte se, zda odpovídají typu

zdiva, na něž má být odsavač namontován.



Elektrický přívod protáhněte pod krytem dekoračního spoje.

Má-li být váš přístroj nainstalován ve verzi odsávání nebo

vprovedení sexterně umístěným motorem, proveďte otvor

pro odtah vzduchu.

Nainstalujte podpěrný držák horního dekorativního komínu

a připevněte jej ke zdi tak, aby byl v ose s odsavačem par

pomocí šroubů A(Obr.3) a s respektováním vzdálenosti od

stropu, uvedené na Obr.2. Připojte, přes odváděcí potrubí,

přírubu Ck otvoru na odvod vzduchu (Obr.5). Vložte horní

dekorativní komín dovnitř spodního dekorativního komínu a

umístěte je na konstrukci odsavače. Vyjměte vrchní estetický

komín až po svorku a upevněte jej pomocí šroubů B(Fig.6).

Budete-li chtít změnit funkci zařízení zodsavače na filtrační

verzi, vyžádejte si u vašeho prodejce filtry saktivním uhlíkem

a sledujte montážní pokyny.



Odsavač aspojovací prvky instalovat tak, jak je uvedeno

vbodu, který se týká montáže krytu ve verzi odsavače. Připojte

usměrňovač vzduchu Mk podpěrnému držáku a upevněte jej

šrouby Ijak je znázorněno na Obr.4.

Filtry s aktivním uhlíkem se musí montovat na odsávací

jednotku umístěnou uvnitř odsavače par; je nutné je vycen-

trovat a otočit o 90 stupňů až do jejich zapadnutí (Obr.8).

- 9 -

POUŽITÍ A ÚDRŽBA

 Doporučujeme uvést zařízení do činnosti ještě před zaháje-

ním přípravy jakéhokoli jídla. Doporučujeme ponechat zařízení

včinnosti i po dobu 15 minut po ukončení přípravy jídel, aby

byl kompletně odveden zapáchající vzduch. Správná činnost

odsavače je podmíněna správnou a nepřetržitou údržbou;

zvláštní pozornost je třeba věnovat protitukovému filtru a

filtru saktivním uhlím.

Protitukový filtr má za úkol zachycovat mastné částice

nacházející se ve vzduchu, proto je vprůběhu proměnné doby

vystaven ucpávání; tato doba závisí na používání zařízení.

- Abyste předešli případnému nebezpečí požáru, je nutné

nejméně jednou za dva měsíce nutné propláchnout filtry proti

mastnotě v ruce pomocí neutrálních neabrazivních čisticích

prostředků nebo v myčce na nádobí při nízkých teplotách v

krátkém mycím programu.

- Po několika mytích může dojít ke změně barvy. Tento jev

neopravňuje k reklamaci pro eventuální výměnu.

slouží pro pročištění vzduchu,

který se vypouští do prostředí a pohlcují nepříjemné zápachy,

které vznikají během vaření.

- Aktivní uhlíkové filtry, které nelze regenerovat, je zapotřebí

měnit každé 4 měsíce. Saturace aktivního uhlíku závisí více-mé-

ně od délky používání přístroje, typu kuchyně a pravidelnosti,

se kterou se provádí čištění filtru proti mastnotě.



a aktivních uhlíkových filtrů, které lze regenerovat, je

důležité, aby byli pořádně suché.



strany, pomocí hadříku navlhčeného ve vodě nebo neut-

rálním a neabrazivním tekutým čistícím přípravkem.

Osvětlení je navrženo pro použití během vaření a ne pro

dlouhodobější použití za účelem osvětlení okolního prostředí.

Dlouhodobější použití osvětlení výrazně snižuje průměrnou

životnost žárovek.

Pozor: nedodržování pokynů k čištění odsavače a výměny

a čištění filtrů zapříčinit rizika požáru. Doporučuje se proto

dodržovat tyto pokyny.

Obr.13):

Při výměně halogenových žárovek Bsejměte sklíčko C po jeho

nadzvednutí v místě příslušných otvorů. Žárovky nahraďte

novými žárovkami stejného druhu. Upozornění: nedotýkejte

se žárovky holýma rukama.



Je-li verze výrobku vybavena žárovkami LED pro jejich výměnu

je potřebný zásah specializovaného technika.



Používejte pouze žárovky stejného typu a výkonu jako žárovky

nainstalované na přístroji.

symbologie je následující:

A = Svetelný spínac

A1 = Tlacítko vypnout

A2 = Tlacítko zapnout

B = Tlacítko Gemma kontrola

C = Kontrola rychlosti

C1 = Tlacítko vypnout

C2 = Tlacítko PRVNÍ RYCHLOST

C3 = Tlacítko DRUHÁ RYCHLOST

C4 = Tlacítko TRETÍ RYCHLOST.



Tlačítko A= OSVĚTLENÍ

Tlačítko B= VYPNUTÍ

Tlačítko C= PRVNÍ RYCHLOST

Tlačítko D= DRUHÁ RYCHLOST

Tlačítko E = TŘETÍ RYCHLOST.

symboly jsou uvedeny

následovně:

A = Tlačítko SVĚTLO/ON-OFF

B = Tlačítko OFF/PRVNÍ RYCHLOST

C = Tlačítko DRUHÁ RYCHLOST

D= Tlačítko TŘETÍ RYCHLOST.

Dojde-li k vypnutí odsavače par v první, druhé nebo třetí

rychlosti, v okamžiku jeho opětovného zapnutí bude pokra-

čovat v provozní rychlosti, která byla nastavena v momentě

jeho vypnutí.

Obr.12):

Tlačítko A= OSVĚTLENÍ

Tlačítko B= VYPNUTÍ

Tlačítko C= PRVNÍ RYCHLOST

Tlačítko D= DRUHÁ RYCHLOST

Tlačítko E = TŘETÍ RYCHLOST

Tlačítko F =

ČASOVÝ SPÍNAČ AUTOMATICKÉVYPNUTÍ 15 minut 

Pokud je vaše zařízení již vybaveno funkcí VYSOKÉ rychlosti,

pak při přepnutí na třetí rychlost a stisku tlačítka Epo dobu 2

sekund bude na deset minut tato vysoká rychlost aktivována, a

potom se zařízení vrátí k provozu na dříve nastavenou rychlost.

Když je funkce aktivní, kontrolka LED bliká.

Pro přerušení režimu před uplynutím 10 minut znovu stiskněte

tlačítko E.

U některých modelů je možno funkci aktivovat také na první

a druhé rychlosti.

Po stisknutí tlacítka F po dobu 2 s (kryt je vypnut) bude akti-

vována funkce “clean air”.

Tato funkce zapne motor na deset minut každou hodinuna

první rychlost. Jakmile bude tato funkce aktivována, motor

bude uveden do chodu na první rychlost po dobu 10 s, behem

které budou blikat soucasne tlacítka F a C.

Po uplynutí této doby se motor vypne a led tlacítka Fzustane

osvetlen až do doby, kdy po 50 minutách bude znovu motor

uveden do chodu na první rychlost a led F a C znovu zacnou

blikat po 10 minut a tak dále.

Stisknutím kteréhokoli tlačítka, kromě tlačítek osvětlení, se od-

savač vrátí ke svému normálnímu fungování (např. stisknutím

tlačítka Dse deaktivuje funkce “clean air” a motor se nastaví

na 2° rychlost; stisknutím tlačítka Bse funkce deaktivuje).

 Funkce “ČASOVÝ SPÍNAČ AUTOMATICKÉ VYPNUTÍ”

opožďuje vypnutí odsávače, který bude pokračovat ve funkci

pracovní rychlostí, která byla nastavena vokamžiku zapnutí

této funkce, 15 minut.



-Blikání tlačítka A frekvencí 2 sek. poukazuje na potřebu umytí

protitukových filtrů.

-Když tlačítko Abliká s frekvencí 0,5 sek., filtry s aktivním

uhlíkem je třeba umýt anebo vyměnit v závislosti od typu filtru.

Po vložení čistého filtru je třeba vynulovat elektronickou paměť

stisknutím tlačítka Ana dobu přibližně 5 sek., dokud tlačítko

nepřestane blikat.

VÝROBCE ODMÍTÁ JAKOUKOLIV ZODPOVĚDNOST

ZA ŠKODY ZPŮSOBENÉ NEDODRŽENÍM UVEDENÝCH

UPOZORNĚNÍ.

- 10 -

DANSK DK

GENERELLE OPLYSNINGER

Læs omhyggeligt indholdet af denne brugsanvisning, da den

giver vigtige oplysninger vedrørende sikkerheden ved instal-

lering, brug og vedligeholdelse. Opbevar brugsanvisningen

til senere brug. Apparatet er udarbejdet til at kunne fungere;

udsugende (udledning af luft til eksterne omgivelser Fig.1B),

filtrerende (intern cirkulation af luft Fig.1A) og med udvendig

motor (Fig.1C).

OPLYSNINGER VEDRØRENDE SIKKERHED

1. Udvis forsigtighed hvis der samtidigt med emhætten er en

varmekilde eller flamme i funktion, som er afhængig af luften

i omgivelserne og forsynet med energi, der ikke er elektrisk,

eftersom emhætten fjerner den luft fra omgivelserne, som

flammen eller varmekilden har brug for til forbrænding. Det

negative tryk i lokalet må ikke overstige 4 Pa (4x10-5 bar).

For størst mulig sikkerhed, sørg for en passende ventilation

af rummet. Hvad angår udsugningen til eksterne omgivelser

følg de gældende normer.

Før modellen tilsluttes el-nettet:

-Kontrollèr informationsetiketten (placeret indeni apparatet),

for at sikre, at spændingen og styrken er i overensstemmelse

med el-nettet og at stikkontakterne er egnede. Hvis De er i

tvivl, konsultèr en kvalificeret elektriker.

-Hvis forsyningsledningen er beskadiget, skal den udskiftes

med en ledning eller en særlig samling fra fabrikanten eller

et autoriseret servicecenter.

-Tilslut forsyningsenheden ved hjælp af et stik med en 3A

sikring eller til de to tofaseledninger, som er beskyttet af en

3A sikring.

2. Pas på!

Inogle situationerkan elektriske apparaterudgøre en fare.

A)Undgå at kontrollere filtrenes tilstand mens emhætten

er i funktion.

B)Rør ikke ved pærer eller tilstødende områder under eller

lige efter længerevarende brug af belysningsanlægget.

C)Det er ikke tilladt at tilberede madvarer for åben ild

under emhætten.

D)Undgå åben ild, da det kan beskadige filtrene og med-

føre fare for brand.

E) Hold altid øje med maden under friturestegning for at

undgå, at olien antændes.

F) Træk stikket ud af stikkontakten, inden der foretages

vedligeholdelse.

G)Apparatet må ikke bruges af børn eller af personer, der

ikke har de mentale eller fysiske egenskaber til korrekt

brug, uden overvågning.

H) Hold øje med børnene for at sikre, at de ikke leger med

apparatet.

I) Når emhætten anvendes samtidigt med apparater, der

bruger gas eller andre brændstoffer, skal rummet have

tilstrækkelig udluftning.

L) Hvis rengøring ikke udføres i overensstemmelse med

anvisningerne, kan det medføre brandfare.

Dette apparat er udviklet i overensstemmelse med det euro-

pæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk

udstyr (WEEE). Ved at sikre sig, at dette produkt bortskaffes

på korrekt vis, bidrager brugeren til at forhindre eventuelle

negative miljømæssige og sundhedsmæssige påvirkninger.

Symbolet på produktet eller på dokumentationen, der

følger med produktet, angiver, at produktet ikke skal

behandles som husholdningsaffald, men at det skal

bortskaffes på passende vis på genbrugsstationer til elektriske

og elektroniske apparater. Apparatet skal bortskaffes i overens-

stemmelse med de gældende regler for bortskaffelse af affald.

For yderligere oplysninger om håndtering, genvinding og

genbrug af dette produkt, bedes man kontakte de lokale

myndigheder, teknisk forvaltning eller forretningen, hvor

produktet er købt.

INSTRUKTION VED INSTALLERING



skal udføres af specialiseret personale.



beskyttelseshandsker.



Bemærk! Kontroller typeskiltet inden i apparatet.

-Hvis der på skiltet findes symbolet , betyder det, at appa-

ratet ikke skal jordes. Følg anvisningerne for isoleringsklasse

II.

-Hvis der på skiltet IKKE vises symbolet , skal man følge

anvisningerne for isoleringsklasse I.

Isoleringsklasse II

-Apparatet er udarbejdet i klasse II, derfor skal der ikke tilsluttes

et kabel til jordforbindelsen.

Man skal nemt kunne nå ind til stikket efter installation af

apparatet.

Hvis apparatet er udstyret med ledning uden stik, skal man ved

tilkobling til strømforsyningen sørge for, at der mellem appa-

ratet og strømforsyningen er installeret en flerpolet afbryder

med en åbning på minimum 3mm mellem kontakterne, som

passer til belastningen og overholder de gældende regler.

-Tilslutning til el-nettet skal udføres som følgende:

BRUN = L Fase

BLÅ = NNeutal.

Isoleringsklasse I

Dette apparat er konstrueret i klasse I og skal derfor tilsluttes

til et stik med jordforbindelse.

-Tilslutningen til strømforsyningen skal udføres på følgende

måde:

BRUN = L Fase

BLÅ = NNeutal

GUL/GRØN = jord.

Den neutrale ledning skal tilsluttes til klemrækken med symbo-

let N mens den GUL/GRØNNE skal tilsluttes til klemrækken

ud for jordsymbolet .

Når den elektriske tilslutning udføres, skal man sikre sig, at

strømstikket har jordforbindelse. Efter montering af emhætten

skal man sikre sig, at stikkontakten nemt kan nås. Ved direkte

tilslutning til strømforsyningen skal der mellem apparatet og

strømforsyningsnettet monteres en flerpolet afbryder med en

minimumsafstand mellem kontakterne på 3mm, der kan klare

belastningen og overholder de gældende regler.

 Minimums distancen mellem kogeoverfladen, målt fra

selve kogepladerne, og den nederste del af emhætten, skal

være mindst 65 cm. Hvis der anvendes et forbindelsesrør

bestående af to eller flere dele, skal den øverste del placeres

udenpå den nederste. Tilslut ikke udledningen fra emhætten

med et rør, hvori der cirkulerer varm luft eller som anvendes

- 11 -

til at udlede røg fra apparater, der ikke bruger elektrisk energi.

Inden man begynder monteringen fjernes filtret (Fig.7) for at

gøre håndteringen af apparatet lettere.

-I de tilfælde, hvor apparatet skal installeres i en udsugende

version, forberedes åbningen til udledning af luft.

 Det anbefales at anvende en luftudsugningsslange med

samme diameter som luftudgangshullet. Hvis der anvendes en

mindre slange, kan det forringe produktets ydelse og medføre

øget støj.

 Hvis Deres apparat skal placeres i en bolig, som er udstyret

med en centraliseret udsugning, gør som følgende:

-Afbryderen styrer åbningen og lukningen af en ventil ved

hjælp af en termoelektrisk anordning. Drej afbryderen i ON

position, efter et minut åbnes ventilen med en drejning på

90° og igangsætter dermed udsugningen af den dårlige luft.

Ved at dreje afbryderen i OFF position lukkes ventilen efter

100 sekunder.



Lav et hul A, som overholder de angivne mål (Fig.2). Fastgør

apparatet til væggen og justér det vandret i forhold til elemen-

terne. Når apparatet er i vater, spændes emhætten fast ved

hjælp af de 2 skruer A (Fig.4). Til forskellige typer montering

anvendes skruer og rawlplugs, der passer til den bestemte type

mur (f.eks. jernbeton, gips osv.). Hvis skruer og rawlplugs følger

med apparatet, bør man sikre sig, at de egner sig til væggen,

hvor emhætten skal spændes fast.



Indsæt El-tilslutningen i rillen på panelet. Hvis apparatet skal

installeres som aftræksemhætte eller med udvendig motor,

laves først hul til udsugning af luften. Installér det øvre pyn-

tepanels holdebeslag og fastgør det til muren, således at det

flugter med Deres emhætte, ved hjælp af skruerne A(Fig.3).

Afstanden til loftet, angivet i Fig.2, skal overholdes. Ved hjælp

af luftudtagsrøret tilsluttes flangen Ctil luftudtagshullet

(Fig.5). Indsæt den øvre pynteliste i den nedre og anbring

dem over skærmen.

Træk det øverste panel ud til ophænget og spænd det fast

med skruerne B (Fig.6).

Skal emhætten laves om fra aftræk til filtrering, anskaffes

kulfiltre hos forhandleren, hvorefter monteringsvejledningen

følges.



Installér emhætten og de to paneler som vist i kapitlet om

montering af aftræksemhætte. Tilslut luftspjældet Mtil

beslaget og fastgør det med skruerne I, som angivet i Fig.4.

Filtrene med aktivt kul skal sættes på den udsugende enhed

indvendigt i emhætten, centreres omkring den og drejes 90°,

indtil de klikker på plads (Fig.8).

BRUG OG VEDLIGEHOLDELSE

 Det anbefales, at apparatet sættes i funktion, inden man

begynder tilberedningen af madvarer. Det anbefales, at lade

emhætten køre i 15 minutter efter endt tilberedning, så al

mados suges ud. Korrekt funktion af emhætten afhænger af

en korrekt og jævnlig vedligeholdelse. Man skal især være

opmærksom med at udskifte fedtfilteret og det aktive kulfilter.

 har til opgave at tilbageholde de fedtpartikler,

der findes i luften. Filteret vil derfor blive tilstoppet med tiden,

alt efter hvor ofte emhætten anvendes.

- For at forebygge faren for eventuelle brande skal fedtfilteret

mindst hver 2. måned vaskes i hånden med flydende neutrale

ikke slibende rengøringsmidler eller i opvaskemaskine ved lav

temperatur og kort program.

- Efter nogle vaske kan der forekomme farveændringer. Dette

giver ikke ret til at kræve udskiftning af filtrene.

renser luften, der genudledes i omgivel-

serne, og tjener til at dæmpe ubehagelige lugte, som dannes

ved madtilberednin.

- De ikke-regenererende aktive kulfiltre skal udskiftes mindst

hver 4. måned. Mætningen af det aktive kul afhænger af den

mere eller mindre længerevarende brug af emhætten, af

hvilken slags mad der tilberedes og af regelmæssigheden af

rengøringen af fedtfilteret.



kulfiltre er helt tørre, inden de genmonteres.



udvendigt, med en klud fugtet med vand eller flydende,

neutrale, ikke-slibende rengøringsmidler.

Lyset er beregnet til brug under tilberedning af mad og ikke

til generel oplysning af lokalet. Længerevarende brug af lyset

vil reducere lyspærernes gennemsnitlige levetid betydeligt.

Pas på: manglende udførsel af udskiftning og rengøring af

filtrene medfører brandfare. Det anbefales derfor at overholde

de foreslåede instruktioner.



For at udskifte halogenpćrerne Bskal man fjerne glasset C

ved at trykke pĺ rillerne. Udskift pćrerne med pćrer af samme

type.  rřr ikke ved pćren med bare hćnder.



Hvis apparatets version er udstyret med LED lamper, skal disse

udskiftes af en specialiseret teknikker.





Der må kun anvendes pærer af samme type og med samme

watt-tal som dem, der er installeret på apparatet.

 symbolbetydningen

er som følger:

A = lysafbryder

A1 = Off knap

A2 = On knap

B = Kontrollys for Gemma knap

C = Hastighedskontrol

C1 = Off knap

C2 = FØRSTE HASTIGHED knap

C3 = ANDEN HASTIGHED knap

C4 = TREDIE HASTIGHED knap.

 Fig.10 er følgende tegn-

forklaring gældende:

A=Tast for BELYSNING

B = Tast for OFF

C = Tast for FØRSTE HASTIGHED

D= Tast for ANDEN HASTIGHED

E = Tast for TREDJE HASTIGHED.

herunder gengives

symbolerne:

A = LYS-tast/ON-OFF

B = OFF-tast/FØRSTE HASTIGHED

C = Tast for ANDEN HASTIGHED

D= Tast for TREDJE HASTIGHED.

Hvis emhætten slukkes, mens den står på første, anden eller

tredje hastighed, vil den starte på samme hastighed, som da

den blev slukket, når den tændes igen.

- 12 -

 er følgende tegnforkla-

ring gældende:

A = Tast for BELYSNING

B = Tast for OFF

C = Tast for FØRSTE HASTIGHED

D= Tast for ANDEN HASTIGHED

E = Tast for TREDJE HASTIGHED

F = Tast for TIMER AUTOMATISK STOP 15 minutter 

Hvis Deres apparat har funktionen INTENSIV hastighed, slås

denne til i 10 minutter, hvorefter den slår tilbage på den tidli-

gere indstillede hastighed, ved fra TREDJE hastighed at holde

tasten Einde i cirka 2 sekunder. LED-lyset blinker, når funktio-

nen er slået til.Tryk på tasten Eigen for at afbryde funktionen

inden de 10 minutter er gået. På nogle modeller er det også

muligt at aktivere funktionen ved første og anden hastighed.

Ved at trykke på knappen F i 2 sekunder (ved slukket emhætte)

aktiveres funktionen“clean air”. Denne funktion tænder mo-

toren i 10 minutter pr. time ved laveste hastighed. Så snart

funktionen er igangsat starter motoren ved første hastighed

i 10 minutter, og under dette forløb skal lamperne ved knap F

og knap C blinke samtidigt. Når tiden er gået standser motoren

og kontrollampen ved knap F forbliver tændt uden at blinke

indtil der er gået endnu 50 minutter, hvor motoren igen starter

ved første hastighed, og lamperne ved F og C igen begynder

at blinke samtidigt i 10 minutter, og så fremdeles. Ved at

trykke hvilken som helst tast, undtagen lysene, vil emhætten

gå tilbage til standard funktion (f. eks. ved at trykke på tast D

deaktiveres funktion “clean air” og motoren indstilles på 2°

hastighed; ved at trykke på tast Bdeaktiveres denne funktion).

 Funktionen“TIMER AUTOMATISK STOP”forsinker stands-

ning af hætten, som vil fortsætte med at være tændt (i 15

minutter) med den driftshastighed, der var i kraft i det øjeblik

funktionen blev tilsluttet.



-Nĺr tasten Ablinker med 2 sek. mellemrum, skal fedtfiltrene

rengřres.

-Når tasten Ablinker med 0,5 sek. mellemrum, skal de aktive

kulfiltre vaskes eller udskiftes afhængigt af filtertypen.

Nĺr filteret er sat pĺ plads igen, skal den elektroniske hukom-

melse nulstilles ved at holde tasten Anede i ca. 5 sek. indtil

den stopper med at blinke.

FABRIKANTEN FRALÆGGER SIG ETHVERT ANSVAR FOR

SKADER FORÅRSAGET AF MANGLENDE OVERHOLDELSE

AF OVENSTÅENDE ADVARSLER.

SUOMI FIN

YLEISTÄ

Lue ohjekirja huolellisesti, sillä se sisältää tärkeätä tietoa

laitteen turvallisesta asennuksesta, käytöstä ja huollosta.

Säilytä ohjekirja tulevaa tarvetta varten. Laite on suunniteltu

toimimaan joko imevänä versiona (ilman poisto ulos - Kuva1B),

suodattavana versiona (ilman kierrätys sisällä - Kuva1A) tai

ulkoisella moottorilla toimivana versiona (Kuva 1C).

TURVAOHJEITA

1. Erityistä huomiota tulee kiinnittää siihen, ettei liesituuletin

ole käytössä samanaikaisesti kuin tulipesä tai liesi, jotka ovat

riippuvaisia huoneilmasta ja jotka käyttävät jotain muuta

energianlähdettä kuin sähköä. Liesituuletin poistaa huone-

tilasta ilmaa, jota tulipesä tai liesi tarvitsevat polttamiseen.

Huonetilan negatiivinen ilmanpaine ei saa ylittää 4Pa (4x10-5

bar). Huonetilat on siis tuuletettava asianmukaisesti tuuletti-

men toiminnan varmistamiseksi. Ulkoista poistoa koskien tulee

noudattaa asianomaisessa maassa voimassaolevia määräyksiä.

Ennen kuin yhdistät mallin säköverkkoon:

-Huomioi sen tunnuskilvessä (löytyy laitteen sisäpuolelta)

olevat tiedot tarkistaen että virran jännite ja voima vastaavat

verkostoa, ja että pistorasia on sopiva. Jos olet epävarma ota

yhteys pätevään sähkömieheen.

-Jos liitäntäjohto on vahingoittunut, se on vaihdettava laitteen

valmistajan tai tämän teknisen huoltohenkilöstön toimesta

uuteen liitosjohtoon tai sitä vastaavaan.

-Liitä laite sähkönsyöttöön pistokkeella, jossa on sulake (3

A), tai kaksivaiheisen järjestelmän kahteen johtoon, jotka on

suojattu sulakkeella (3 A).

2. Varoitus!

Tietyissä tilanteissa sähkölaitteet voivat aikaansaada

vaaratilanteen.

A)Älä tarkista suodattimien tilaa, kun liesituuletin on

toiminnassa.

B)Älä kosketa lamppuihin tai niiden lähialueille valais-

tuslaitteiston käytön aikana tai välittömästi sen käytön

jälkeen.

C)On kielletty liekittämästä ruokia liesituulettimen alla.

D)Vältä avotulta, koska ne vahingoittavat suodattimia ja

voivat aiheuttaa tulipaloja.

E) Tarkkaile jatkuvasti öljyssä paistettavia ruokia, jotta

kiehuva öljy ei syty tuleen.

F) Irrotapistokepistorasiastaennenhuollonsuorittamista.

G)Laitetta ei ole suunniteltu lasten tai vajaakykyisten

käytettäväksi ilman valvontaa.

H) Valvo lapsia, jotta he eivät leiki laitteen kanssa.

I) Kun liesituuletinta käytetään samanaikaisesti laitteiden

kanssa, jotka polttavat kaasua tai muita polttoaineita,

huolehdi tilojen riittävästä ilmanvaihdosta.

L) Jos puhdistustoimenpiteitä ei suoriteta ohjeiden mu-

kaisesti, on olemassa tulipalovaara.

Tämä laite on merkitty EU:n Waste Electrical and Electronic

Equipment (WEEE) -direktiivin 20002/96/EC mukaisesti.

Käyttäjä osallistuu mahdollisten terveydelle ja ympäristölle

haitallisten seurausten ehkäisemiseen hävittäessään laitteen

asianmukaisella tavalla.

Laitteen pakkauksessa mukana oleviin asiakirjoihin

merkitty -merkki osoittaa ettei kyseinen laite kuulu ta-

lousjätteisiin, vaan se on varta vasten toimitettava

sähkö- ja elektroniikkalaiteromun keräyspisteeseen kierrätys-

tä varten. Hävitä laite noudattamalla paikkakuntasi jätehuoltoa

koskevia säädöksiä. Lisätietoja tämän laitteen keräyksestä,

käsittelystä ja kierrätyksestä ota yhteys paikkakuntasi jätehuol-

toon, talousjätteiden keräyspisteseen tai liikkeeseen josta

laite on hankittu.

ASENNUSOHJEET



erikoishenkilöstön toimesta.

-

menpiteiden suorittamisen.



-Jos kilvessä on tunnus , tämä tarkoittaa sitä, että laitetta ei

- 13 -

tarvitse maadoittaa. Noudata siten eristysluokkaa II koskevia

ohjeita.

-Jos kilvessä EI ole tunnusta , noudata eristysluokkaa I

koskevia ohjeita.

Eristysluokka II

-Laite on rakennettu II-luokassa, eivätkä kaapelit sen vuoksi

saa olla liitettyjä maajohtoon.

Pistoke tulee olla helposti saavutettavissa laitteen asennuksen

jälkeen.

Mikäli laite on varustettu johdolla ilman pistoketta, sen liittämi-

seksi sähköverkkoon tulee laitteen ja verkon väliin asentaa

moninapainen virrankatkaisija, jossa kontaktien minimiväli

on 3 mm ja joka on mitoitettu kuormituksen mukaan ja joka

on voimassa olevien määräysten mukainen.

-Liitännät sähköverkkoon on tehtävä seuraavalla tavalla:

RUSKEA = Lvaihe

SININEN = Nneutraali.

Eristysluokka I

Tämä laite on on valmistettu luokassa I, ja se on siksi kytkettävä

maadoitettuun pistokkeeseen.

-Sähköverkkoon kytkeminen on suoritettava seuraavien

ohjeiden mukaisesti:

RUSKEA = Lvaihe

SININEN = Nneutraali

KELTA/VIHREÄ = maadoitus.

N-symbolilla merkitty sininen johdin N-liittimeen. KELTA/

VIHREÄ johdin, joka on merkitty maadoitus-merkillä liitetään

maadoitusmerkillä varustettuun liittimeen .

Sähköliitännän yhteydessä on varmistettava että pistorasiassa

maadoitettu pistoke. Liesituulettimen asennuksen jälkeen on

varmistettava että sähköliitäntäpistoke on helposti saatavilla.

Suorassa liitännässä sähköverkkoon, on laitteen ja verkon väliin

laitettava moninapainen virrankatkaisija, jossa kontaktien mi-

nimiväli on 3 mm ja joka on mitoitettu kuormituksen mukaan

ja joka on voimassaolevien määräysten mukainen.

Keittopinnan kattilankannattimien ja hellakuvun mini-

mietäisyyden on oltava vähintään 65 cm. Mikäli joudutaan

käyttämään kaksi- tai useampiosaista liitosputkea, on

ylemmän osan oltava alemman ulkopuolella. Poistoilmaa

ei saa johtaa kuumailmahormiin tai hormiin, jota käytetään

savun poistamiseen laitteista, jotka toimivat jollakin muulla

energianlähteellä kuin sähköllä. Ennen kuin alat koota laitetta,

irrota rasvasuodatin/-suodattimet (Kuva 7): näin laitetta on

helpompi käsitellä.

-Jos asennetaan imevä hellakupu on ensin tehtävä ilmanpoi-

stoaukko.

 Suositellaan käyttämään ilmanpoistoputkea, jonka halkaisija

vastaa ilman ulostuloaukon mittoja. Pienentävien sovituskap-

paleiden käyttö voi alentaa tuotteen toimintatulosta ja lisätä

meluisuutta.

 Jos laitteenne on suunniteltu käytettäväksi asunnoissa joiden

ilman-imukanava on keskeinen menettele seuraavasti:

-Katkaisin aukaisee ja sulkee toiminnan sähkö-termostaatti

laitteen välityksellä.

Kun asennat katkaisimen asentoon ON, venttiili aukeaa mi-

nuutin kuluttua kiertäen 90° ja sallii tympeän ilman poiston.

Asettaen katkaisimen asentoon OFF, venttiili sulkeutuu100.n

sekunnin kuluttua.



Poraa reikä Anoudattamalla annettuja arvoja (Kuva 2). Kiinnitä

laite seinään ja aseta se vaakasuoraan asentoon hyllyjen mukaan.

Säädettyäsi kuvun oikeaan asentoon kiinnitä se paikalleen

kahdella ruuvilla A(Kuva 5). Käytä asennukseen sellaisia

laajenevia ruuveja ja tappeja, jotka sopivat seinän tyyppiin

(esimerkiksi teräsbetoni, kipsilevy tms.). Mikäli ruuvit ja tapit on

toimitettu tuotteen mukana, varmista että ne soveltuvat siihen

seinätyyppiin, johon kupu on tarkoitus kiinnittää.



Varmista sähkövirran syöttö koristeliittimen tilaan. Jos lait-

teesi asennetaan imevänä tai ulkoista moottoria käyttävänä

versiona, huolehdi, että sillä on ilmanpoistoaukko. Asenna

koristehormin ylempi kannatin ja kiinnitä se seinään siten, että

se asettuu samansuuntaisesti liesituulettimen kanssa ruuveja

A(Kuva 3) käyttämällä ja etäisyys katosta vastaa kuvassa 2

osoitettua. Kytke laippa Cilman poistoputken kautta ilman

poistoaukkoon (Kuva 5). Aseta ylempi koristehormi alemman

koristehormin sisään ja aseta ne rungon päälle.Vedä ylempää

liitintä ulos kannattimeen asti ja kiinnitä se ruuveilla B(Kuva 6).

Muuntaaksesi kuvun imevästä mallista suodattavaksi malliksi

pyydä jälleenmyyjältämme aktiivihiilisuodattimia ja seuraa

asennusohjeita.



Asenna kupu ja kaksi liitintä, niin kuin imevän mallin asennusta

koskevassa kappaleessa on esitetty. Kiinnitä ilman ohjain M

kannattimeen ja kiinnitä se ruuveilla Ikuvassa 4 osoitettuun

tapaan. Aktiivihiilisuodattimet tulee asentaa imuyksikköön,

joka on asetettu liesituulettimen sisään keskittämällä ne ja

kääntämällä niitä 90 astetta, kunnes ne naksahtavat paikoil-

leen (Kuva 8).

KÄYTTÖ JA HUOLTO-OHJEET

 Suositellaan käynnistämään laite ennen minkä tahansa

ruuan kypsennyksen aloittamista. On suositeltavaa antaa

laitteen toimia vielä 15 minuuttia käytön jälkeen, jotta ruo-

anvalmistuksesta aiheutuneet käryt saadaan kokonaan pois

huonetilasta. Liesituulettimen hyvä toiminta riippuu oikeasta

ja säännöllisestä huollosta; erityistä huomiota tulee kiinnittää

rasvasuodattimeen ja aktiivihiilisuodattimeen.

 tehtävänä on pidättää ilmassa leijuvat

rasvahiukkaset ja siksi se on altis tukkeutumaan ajanjaksossa,

jonka pituus vaihtelee laitteen käytön mukaan.

- Tulipalovaaran ennaltaehkäisemiseksi, pese rasvasuodatti-

met käsin vähintään 2 kuukauden välein neutraaleja ja han-

kaamattomia pesuaineita käyttämällä tai astianpesukoneessa

alhaisessa lämpötilassa ja lyhyellä pesuohjelmalla.

- Muutamien pesukertojen jälkeen voi syntyä värinmuutoksia.

Tämä ei oikeuta valituksen kautta osien mahdolliseen vaihto-

on.

käytetään ilman puhdistamiseen,

joka palautetaan huoneeseen ja jonka tehtävänä on vähentää

ruoanvalmistuksen aikana syntyviä epämiellyttäviä hajuja.

- Ei regeneroituvat aktiivihiilisuodattimet tulee vaihtaa

korkeintaan 4 kuukauden välein. Aktiivihiilen kyllästyminen

riippuu laitteen käyttöajasta, ruoanvalmistustavasta ja rasva-

suodattimen puhdistustiheydestä.

-

lisuodattimien asentamista on tärkeää, että ne ovat

kuivuneet kunnolla.



käyttämällä veteen tai neutraaliin ja hankaamattomaan

pesuaineeseen kostutettua rättiä.

Valaistuslaitteisto on suunniteltu käytettäväksi ruokien

kypsennyksen aikana eikä pitkäaikaiseen ympäristön yleiseen

valaisuun.Valaistuksen pitkäaikainen käyttö vähentää huomat-

tavasti lamppujen keskimääräistä käyttöikää.

- 14 -

Varoitus: liesituulettimen puhdistukseen ja vaihtoon sekä

suodattimien puhdistukseen kuuluvien ohjeiden noudat-

tamatta jättäminen aiheuttaa tulipalovaaran. Näin ollen

suositellaan annettujen ohjeiden noudattamista.



Halogeenilamppujen Bvaihtamiseksi ota pois lasi Ckäyttäen

viputukena asianmukaisia aukkoja. Vaihda tilalle vastaavan

tyyppiset lamput. Varoitus: älä koske lamppuun paljain käsin.



Jos malli on varustettu LED-valoilla, toimenpiteen saa suorittaa

ammattitaitoinen teknikko.



Käytä vain laitteeseen asennettujen kaltaisia ja wattiluvultaan

samoja lamppuja.

seuraa merkkiselvitteet:

A = Valonkatkaisin

A1 = Off –kiinni

A2 =On-päällä

B= Gemma- ilmaisin

C= Nopeudensäädin

C1 = Off – kiinni

C2 = YKKÖSNOPEUS

C3 = KAKKOSNOPEUS

C4 = KOLMOSNOPEUS.



A = Valaistuksen painike

B = OFF

C = Ensimmäisen nopeuden painike

D= Toisen nopeuden painike

E = Kolmannen nopeuden painike.

symbolit on annettu

seuraavassa:

A = VALO ON/OFF

B = ENSIMMÄINEN NOPEUS ON/OFF

C = TOINEN NOPEUS

D= KOLMAS NOPEUS.

Jos liesituuletin sammutetaan ensimmäisessä, toisessa tai

kolmannessa nopeudessa, kun se käynnistetään uudelleen, se

käynnistyy samalla nopeudella jolla se sammutettiin.

12:

A = Valaistuksen painike

B = OFF

C = Ensimmäisen nopeuden painike

D= Toisen nopeuden painike

E = Kolmannen nopeuden painike

F = Automaattiajastin (15 min.) 

Jos laitteeseesi kuuluu INTENSIIVINEN nopeus, KOLMANNES-

TA nopeudesta lähtien pitämällä näppäintä Epainettuna noin

2 sekunnin ajan se aktivoituu 10 minuutiksi, jonka jälkeen se

palaa edellä asetettuun nopeuteen. Kun toiminto on päällä,

LED-valo vilkkuu. Jos se halutaan keskeyttää ennen kuin 10

minuuttia on kulunut umpeen, paina näppäintä Euudelleen.

Joissakin malleissa toiminto voidaan aktivoida myös ensim-

mäisellä ja toisella nopeudella.

Jos painallat näppäintä Fn.2 sek. (tuulettimen ollessa pois

päältä), käynnistät tominnon“clean air”. “ Clean air”käynnistää

tuulettimen kymmeneksi minuutiksi tunnin väliajoin alimmalla

kierrosnopeudella. Jos valitset tämän toimintamuodon laite

käynnistyy kymmeneksi minuutiksi joiden aikana välkehtivät

näppäinten Fja C. n valomerkit. Kymmenen minuutin jakson

päätyttyä moottori pysähtyy ja vain näppäimen Fvalomerkki

jää päälle kunnes 50.nen minuutin kuluttua moottori käynnis-

tyy uudelleen ja näppäimien F ja Cvalomerkit välkehtivät jne.

Minkä tahansa näppäimen painaminen valonäppäintä lukuun

ottamatta palauttaa liesituulettimen normaalitoimintaan

(esim. jos painan näppäintä D “clean air”-toiminto kytkeytyy

pois ja moottori asettuu 2-nopeudelle; painamalla näppäintä

Btoiminto kytkeytyy pois).

“AUTOMAATTIAJASTIN” pysäyttää liesituulettimen 15

min. viiveellä.Tuuletin jatkaa toimintaansa lähtönopeudellaan

15 min ajan painikkeen painamisen jälkeen.



-Kun näppäin Avilkkuu 2 sekunnin välein, rasvasuodattimet

tulee pestä.

-Kun näppäin Avilkkuu 0,5 sekunnin välein, aktiivihiilisuo-

dattimet tulee pestä tai vaihtaa suodatintyypin perusteella.

Kun puhdas suodatin on liitetty, tulee elektroninen muisti

nollata painaen painiketta A noin 5 sekunnin ajan, kunnes

se lakkaa vilkkumasta.

LAITTEENVALMISTAJA EI OLEVASTUUSSA VAHINGOISTA,

JOTKA OVAT AIHEUTUNEETYLLÄMAINITTUJEN OHJEIDEN

LAIMINLYÖNNISTÄ.

EΛΛHNIKA GR

ΓΕΝΙΚΑ

ιαβάστε προσεκτικά το περιεχόενο των οδηγιών, διότι

παρέχει σηαντικέ υποδείξει που αφορούν την ασφάλεια

τη εγκατάσταση τη χρήση και τη συντήρηση. Φυλάξτε

το φυλλάδιο για ενδεχόενε συβουλέ. Η συσκευή σχεδιά-

στηκε για χρήση σε έκδοση απορρόφηση (εκκένωση αέρα

προ το εξωτερικό - Εικ.1B), διήθηση (ανακύκλωση αέρα στο

εσωτερικό - Εικ.1A) ή ε εξωτερικό κινητήρα (Εικ.1C).

ΥΠΟΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Προσοχή σε περίπτωση που λειτουργούν ταυτόχρονα

απορροφητήρα απορρόφηση και καυστήρα ή ια εστία

που εξαρτούνται από τον αέρα του περιβάλλοντο και τροφο-

δοτούνται από ενέργεια όχι ηλεκτρική διότι ο απορροφητήρα

απορροφόντα αφαιρεί από το περιβάλλον τον αέρα που έχουν

ανάγκη για την καύση ο καυστήρα ή η εστία. Η αρνητική

πίεση στο χώρο δεν πρέπει να ξεπερνά τα 4PA (4x10-5bar). Για

σίγουρη ασφαλέ λειτουργία του απορροφητήρα, οφείλεται

να υπάρχει κατάλληλο αερισό στο χώρο. Για την εξωτερική

εκκένωση ακολούθησε τι ισχύοντε προδιαγραφέ τη χώρα.

Πρίν συνδέσετε το οντέλο στο ηλεκτρικό δίκτυο:

-Ελέγξτε την πινακίδα στοιχείων (που βρίσκεται στο εσωτερικό

τη συσκευή) για να βεβαιωθείτε ότι η τάση και η ισχύ τη

συσκευή αντιστοιχούν στο ηλεκτρικό σα δίκιο καθώ και για

την καταλληλότητα του ηλεκτρικού βύσατο. Σε περίπτωση

δυσκολιών επικοινωνήστε ε έναν ειδικευένο ηλεκτρολόγο.

-Αν το καλώδιο τροφοδοσία είναι χαλασένο, πρέπει να

αντικατασταθεί από ένα καλώδιο ή ένα ειδικό σύστηα, δια-

θέσιo από τον κατασκευαστή ή την υπηρεσία του τεχνική

υποστήριξη.

-Συνδέστε τη διάταξη στην τροφοδοσία έσω ενό βύσατο

ε ασφάλεια 3A ή στα δύο καλώδια του διφασικού προστα-

- 15 -

τευόενα από ια ασφάλεια 3A.

2. ΠΡΟΣΟΧΉ!

Σε ορισένε περιστάσει οι ηλεκτρικέ συσκευέ πορεί

να αποτελούν κίνδυνο.

A)Μην ελέγχετε την κατάσταση των φίλτρων όσο ο απορ-

ροφητήρα είναι σε λειτουργία.

B)Μην αγγίζετε τι λυχνίε ή τι γειτονικέ περιοχέ κατά ή

αέσω ετά την παρατεταένη χρήση τη εγκατάσταση

φωτισού.

C)Απαγορεύεται να αγειρεύετε τρόφια σε φλόγα κάτω

από τον απορροφητήρα.

D)Αποφεύγετε ελεύθερε φλόγε διότι προκαλούν ζηιά

στα φίλτρα και πορούν να προκαλέσουν πυρκαγιέ.

E) Να διατηρείτε συνεχώ υπό έλεγχο το τηγάνισα των

τροφίων για να η πάρει φωτιά το καυτό λάδι.

F) Αποσυνδέστε το βύσα από την ηλεκτρική πρίζα πριν

προχωρήσετε στη συντήρηση.

G)Η συσκευή δεν προορίζεται για να χρησιοποιείται από

παιδιά ή άτοα ανίκανα χωρί επιτήρηση.

H) Να επιτηρείτε τα παιδιά για να είστε βέβαιοι ότι δεν

παίζουν ε τη συσκευή.

I) Ότανοαπορροφητήραχρησιοποιείταιταυτόχροναε

συσκευέ που καίνε αέριο ή άλλα καύσια, ο χώρο πρέπει

να αερίζεται δεόντω.

L) Αν οι εργασίε καθαρισού δεν εκτελούνται σύφωνα

ε τι οδηγίε, υπάρχει κίνδυνο να προκληθεί πυρκαγιά.

Η συσκευή αυτή είναι χαρακτηρισένη σύφωνα ε την Ευ-

ρωπαϊκή Οδηγία 2002/96/EC, Waste Electrical and Electronic

Equipment (WEEE). Ο χρήστη ε το να διαθέτει το προϊόν αυτό

ω απόρρια ε τον ενδεδειγένο τρόπο συβάλει στην απο-

φυγή αρνητικών συνεπειών για το περιβάλλον και την υγεία.

Το σύβολο στο προϊόν ή στην τεκηρίωση που το

συνοδεύει δείχνει ότι το προϊόν αυτό δεν πρέπει να

αντιετωπίζεται ω απόρρια οικιακό αλλά πρέπει να

παραδίνεται σε κατάλληλα σηεία συλλογή για την ανακύ-

κλωση ηλεκτρικών και ηλεκτρονικών συσκευών. ιαθέστε το

ω απόρρια τηρώντα του κατά τόπου κανονισού για

τη διάθεση των απορριάτων. Για περαιτέρω πληροφορίε

για τη εταχείριση, την ανάκτηση και την ανακύκλωση του

προϊόντο αυτού, επικοινωνήστε ε το αρόδιο τοπικό γρα-

φείο, την υπηρεσία συλλογή οικιακών απορριάτων ή το

κατάστηα από το οποίο αγοράσατε το προϊόν αυτό.

ΟΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ



πρέπει να γίνονται από ειδικευένο προσωπικό.

   

προχωρήσετε στι εργασίε συναρολόγηση



Σηείωση! Ελέγξτε την πινακίδα δεδοένων που βρίσκεται

στο εσωτερικό τη συσκευή:

-Αν στην πινακίδα εφανίζεται το σύβολο σηαίνει ότι

η συσκευή δεν πρέπει να συνδέεται σε γείωση, συνεπώ

εκτελέστε τι οδηγίε που αφορούν την κατηγορία όνωση II.

-Αν στην πινακίδα ΕΝ εφανίζεται το σύβολο εκτελέστε

τι οδηγίε που αφορούν στην κατηγορία όνωση I.

Κατηγορία όνωση II

-Η συσκευή ανήκει στο τύπο ΙΙ, που σηαίνει πω κανένα

καλώδιο δεν πρέπει να συνεθεί ε την γείωση.

Το βύσα πρέπει να είναι εύκολα προσβάσιο ετά την

εγκατάσταση τη συσκευή.

Στην περίπτωση που η συσκευή διαθέτεικαλώδιο χωρί βύσα,

για να το συνδέσετε στο ηλεκτρικό δίκτυο είναι αναγκαίο να

εσολαβεί εταξύ τη συσκευή και του ηλεκτρικού δικτύου

ένα πανπολικό διακόπτη ε ελάχιστο άνοιγα εταξύ των

επαφών 3mm, επαρκή για το φορτίο και σύφωνο ε του

ισχύοντε κανονισού.

-Η σύνδεση στο δίκτυο θα πρέπει να γίνει ω εξή:

ΚΑΦΕ: γραή L

ΜΠΛΕ: N ουδέτερη γραή.

Κατηγορία όνωση I

Η συσκευή αυτή κατασκευάστηκε ω κατηγορία I, γι αυτό

πρέπει να συνδέεται στη γείωση.

-Η σύνδεση στο ηλεκτρικό δίκτυο πρέπει να διενεργείται ω

ακολούθω:

ΚΑΦΕ = Lγραή

ΜΠΛΕ = Nουδέτερο

ΚΙΤΡΙΝΟ/ΠΡΑΣΙΝΟ = γείωση.

Το ουδέτερο καλώδιο πρέπει να συνδέεται στον ακροδέκτη

ε το σύβολο N ενώ το ΚΙΤΡΙΝΟ/ΠΡΑΣΙΝΟ καλώδιο, πρέπει

να συνδέεται στον ακροδέκτη πλησίον του συβόλου τη

γείωση .

Στη διαδικασία ηλεκτρική σύνδεση βεβαιωθείτε ότι

η ηλεκτρική πρίζα διαθέτει σύνδεση γείωση. Μετά τη

συναρολόγηση του απορροφητήρα, προσέξτε ώστε η

θέση τη ηλεκτρική πρίζα να είναι εύκολα προσβάσιη.

Στην περίπτωση άεση σύνδεση στο ηλεκτρικό δίκτυο

είναι αναγκαίο να εσολαβεί εταξύ τη συσκευή και του

ηλεκτρικού δικτύου ένα πανπολικό διακόπτη ε ελάχιστο

άνοιγα εταξύ των επαφών 3mm, ικανό για το φορτίο και

σύφωνο ε του ισχύοντε κανονισού.

 Η ελάχιστη απόσταση από την επιφάνεια στήριξη των

συσκευών αγειρέατο στι εστίε και το χαηλότερο

τήα του απορροφητήρα τη κουζίνα πρέπει να είναι ίση

ε τουλάχιστον 65 cm. Σε περίπτωση που χρησιοποιηθεί

σωλήνα σύνδεση το οποίο αποτελείται από δύο ή

περισσότερα κοάτια, θα πρέπει το πάνω έρο να

περαστεί πάνω από το κάτω έρο. Σε καία περίπτωση δεν

πέπει ο σωλήνα απορρόφηση να συνδεθεί ε σωλήνα,

ο οποίο χρησιοποιείτε για εκκένωση καπνού συσκευών

που τροφοδοτούνται από ενέργεια όχι ηλεκτρική. Πριν

προχωρήσετε στι διεργασίε συναρολόγηση, για

ευκολότερο χειρισό τη συσκευή αποσυνδέστε το φίλτρο/-α

συγκράτηση λιπαρών (Εικ.7).

- Στην περίπτωση συναρολόγηση τη συσκευή στην

έκδοση για απορρόφηση τοποθετήστε την οπή εξαγωγή

αέρα.

 Συνιστάται η χρήση ενό σωλήνα εκκένωση αέρα

ίδια διαέτρου ε το στόιο εξόδου αέρα. Η χρήση

προσαροστικού θα πορούσε να ειώσει τι επιδόσει του

προϊόντο και να αυξήσει τη θορυβότητα.

 Αν η συσκευή σα έχει σχεδιαστεί για χρήση σε κατοικίε

ε κεντρικό σύστηα απορρόφηση κάνετε τι παρακάτω

διαδικασίε:

-Ο διακόπτη ελέγχει το άνοιγα και το κλείσιο ία βαλβίδα

έσω ενό θεροηλεκτρικού ηχανισού. Θέτοντα τον

διακόπτη στην θέση ON, ετά από ένα λεπτό, η βαλβίδα ανοίγει

κάνοντα περιστροφή 90° επιτρέποντα έτσι την απορρόφηση

του αέρα. Θέτοντα τον διακόπτη στην θέση OFF, ετά από

100 δευτερόλεπτα, η βαλβίδα κλείνει.

•Στερεωσησετοιχο:

Εκτελέστε την οπή Aτηρώντα τα ποσοστά που αναφέρονται

(Εικ.2). Στερεώστε τη συσκευή στον τοίχο και ευθυγραίστε

- 16 -

τη σε οριζόντια θέση ε τα ράφια.

Με το πέρα τη ρύθιση

στερεώστε τον απορροφητήρα οριστικά ε τι 2 βίδε A(Εικ.5).

Για τι διάφορε συναρολογήσει χρησιοποιήστε βίδε και

ούπα διαστολή κατάλληλα για τον τύπο του τοίχου (π.χ.

πετόν αρέ, γύψο, κλπ). Στην περίπτωση που οι βίδε και

τα ούπα σα παρέχονται ε το προϊόν βεβαιωθείτε ότι είναι

κατάλληλα για τον τύπο του τοίχου στον οποίο θα στερεωθεί

ο απορροφητήρα.



Προετοιάστε την ηλεκτρική τροφοδοσία εντό του όγκου

του διακοσητικού ρακόρ. Αν η συσκευή σα εγκατασταθεί σε

έκδοση απορρόφηση ή σε έκδοση ε εξωτερικό οτέρ, προε-

τοιάστε την οπή εκκένωση αέρα. Εγκαταστήστε το εταλλικό

στοιχείο στήριξη τη πάνω διακοσητική καπνοδόχου

και στερεώστε τη στον τοίχο έτσι ώστε να ευθυγραιστεί

ε τον απορροφητήρα έσω των βιδών A(Εικ.3), τηρείστε

την απόσταση από το ταβάνι όπω φαίνεται στην Εικ.2.

Συνδέστε, έσω ενό σωλήνα εξαγωγή αέρα, τη φλάντζα C

στην οπή εξαγωγή αέρα (Εικ.5). Περάστε τη διακοσητική

πάνω καπνοδόχο στο εσωτερικό τη διακοσητική κάτω

καπνοδόχου και στερεώστε τε πάνω στην κατασκευή. Tρα-

βήξτε το επάνω ρακόρ έχρι τη ράβδο και στερεώστε το ε

τι βίδε B(Εικ.5). Για να ετατρέψετε τον απορροφητήρα από

έκδοση απορρόφηση σε έκδοση διήθηση, ζητήστε από τον

εταπωλητή σα τα φίλτρα ενεργού άνθρακα και ακολουθήστε

τι οδηγίε συναρολόγηση.



Εγκαταστήστε τοναπορροφητήρακαιταδύορακόρόπωυπο-

δεικνύεται στην παράγραφο που αφορά στη συναρολόγηση

του απορροφητήρα στην έκδοση απορρόφηση.

Συνδέστε

τον εκτροπέα αέρα Mστο εταλλικό στοιχείο στερέωση και

στερεώστε τον ε τι βίδε I όπω ορίζεται στην Εικ.4.Τα φίλτρα

του ενεργού άνθρακα πρέπει να εφαρόζονται στο σύστηα

αναρρόφηση που βρίσκεται στο εσωτερικό του απορροφητήρα

στο κέντρο του, περιστρέφοντά τα κατά 90 οίρε έχρι να

συνδεθούν (Εικ.8).

ΧΡΗΣΗ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

 Συνιστάται να θέτετε σε λειτουργία τη συσκευή πριν

προχωρήσετε στο αγείρεα κάποιου τροφίου. Συστήνεται

να αφήνετε τη συσκευή να λειτουργεί για 15 λεπτά αφού

τελειώσετε το αγείρεα των τροφίων, για πλήρη εκκένωση

του ολυσένου αέρα. Η καλή λειτουργία του απορροφητήρα

εξαρτάται από τη σωστή και συνεχή συντήρηση. Ιδιαίτερη

προσοχή πρέπει να δοθεί στο φίλτρο συγκράτηση λίπου και

στο φίλτρο ενεργού άνθρακα.

 Το φίλτρο συγκράτηση λίπου έχει ω σκοπό τη συγκράτηση

των λιπαρών σωατιδίων που αιωρούνται στον αέρα, συνεπώ

υπόκειται σε έφραξη σε χρονικά διαστήατα που ποικίλουν

ανάλογα ε τη χρήση τη συσκευή.

- Προκειένου να αποφευχθεί κάθε κίνδυνο πυρκαγιά,

το ανώτερο κάθε 2 ήνε, είναι απαραίτητο να πλένετε τα

φίλτρα αντιγράσου στο χέρι, χρησιοποιώντα ρευστά

ουδέτερα απορρυπαντικά, ή σε πλυντήρια πιάτων σε χαηλέ

θεροκρασίε και σε σύντοε πλύσει.

- Μετά από ερικέ πλύσει, πορεί να διαπιστωθούν

αλλοιώσει του χρώατο.Το γεγονό αυτό δεν αποτελεί λόγο

διααρτυρία για τυχον αντικατάστασή του.

 Τα ενεργά φίλτρα άνθρακα χρησιοποιούνται για τον

καθαρισο του αέρα που ανακυκλώνεται στο περιβάλλον

και έχει τη λειτουργία να ειώνει τι δυσάρεστε οσέ που

προκαλούνται από το αγείρεα.

- Τα η ανανεώσια ενεργά φίλτρα άνθρακα πρέπει να

αντικαθίστανται κάθε 4 ήνε το ανώτερο. Ο κορεσό του

ενεργού άνθρακα εξαρτάται περίπου από τη διάρκεια χρήση

τη συσκευή, από τον τύπο τη κουζίνα και από τη συχνότητα

ε την οποία γίνεται ο καθαρισό του φίλτρου αντιγράσου.



ενεργά ανανεώσια φίλτρα άνθρακα προσέξτε αυτά να

έχουν στεγνώσει καλά.



όσοκαιεξωτερικά,χρησιοποιώνταέναπανίεποτισένο

ε νερό ή ουδέτερα η διαβρωτικά υγρά απορρυπαντικά.

 Η εγκατάστασηφωτισούσχεδιάστηκεγιανα χρησιοποιείται

κατά το αγείρεα και όχι για γενικό παρατεταένο φωτισό

του χώρου. Η παρατεταένη χρήση του φωτισού ειώνει

σηαντικά τη έση διάρκεια των λυχνιών.

 Η η τήρηση των προειδοποιήσεων για την

καθαριότητα του απορροφητήρα και την αντικατάσταση και

καθαρισό των φίλτρων πορεί να προκαλέσει πυρκαγιά. Σα

συνιστούε κατά συνέπεια να ακολουθείτε προσεκτικά τι

οδηγίε που προτείνονται.



Για την αντικατάσταση των λυχνιών αλογόνου Bβγάλτε το

γυαλάκι Cκάνοντα αντίσταση στι σχετικέ εσοχέ. Αντικα-

ταστήστε ε λυχνίε ίδιου τύπου. Προσοχή: ην αγγίζετε τη

λυχνία ε γυνά χέρια.



Αν η έκδοση τη συσκευή είναι ε λαπτήρε LED για την αντι-

κατάσταση χρειάζεται η επέβαση ενό ειδικευένου τεχνικού.

   



Χρησιοποιείτε όνο λαπτήρε του ίδιου τύπου και ικανό-

τητα απορρόφηση ηλεκτρική ισχύο εγκατεστηένα στη

συσκευή.

 παρακάτω αναφέρεται τα σύβολα

που χρησιοποιούνται:

A = ιακόπτη για το φω

A1 = πλήκτρο Off

A2 = πλήκτρο On

B = πλήκτρο Gemma φωτάκι

C = Έλεγχο ταχύτητα

C1 = πλήκτρο Off

C2 = πλήκτρο ΠΡΤΗ ΤΑΧΥΤΗΤΑ

C3 = πλήκτρο ΕΥΤΕΡΗ ΤΑΧΥΤΗΤΑ

C4 = πλήκτρο ΤΡΙΤΗ ΤΑΧΥΤΗΤΑ.



A = πληκτρο ΦΤΙΣΜΟΥ

B = πληκτρο ΟΦΦ ΤΑΧΥΤΗΤΑ

C = πληκτρο ΠΡΤΗ ΤΑΧΥΤΗΤΑ

D= πληκτρο ΕΥΤΕΡΗ ΤΑΧΥΤΗΤΑ

E = πληκτρο ΤΡΙΤΗ ΤΑΧΥΤΗΤΑ.



συνέχεια:

Α = πλήκτρο ΦΣ/ON-OFF

B = πλήκτρο OFF/ΠΡΤΗ ΤΑχΥΤΗΤΑ

C = πλήκτρο ΕΥΤΕΡΗΣ ΤΑχΥΤΗΤΑΣ

D= πλήκτρο ΤΡΙΤΗΣ ΤΑχΥΤΗΤΑΣ

Αν σβήσετε την κάπα στην πρώτη, δεύτερη ή Τρίτη ταχύτητα,

τη στιγή που την ανάψετε και πάλι, θα ξεκινήσει ε την ίδια

ταχύτητα άσκηση που βρισκόταν τη στιγή του σβησίατο.



A = πληκτρο ΦΤΙΣΜΟΥ

- 17 -

B = πληκτρο ΟΦΦ ΤΑΧΥΤΗΤΑ

C = πληκτρο ΠΡΤΗ ΤΑΧΥΤΗΤΑ

D= πληκτρο ΕΥΤΕΡΗ ΤΑΧΥΤΗΤΑ

E = πληκτρο ΤΡΙΤΗ ΤΑΧΥΤΗΤΑ

F = πληκτρο ΤΙΜΕΡ ΑΥΤΟΜΑΤΟ ΣΤΑΜΑΤΗΜΑ 15 λεπτων 

Αν η συσκευή σα διαθέτει τη λειτουργία ΕΝΤΟΝΗ ταχύτητα,

ξεκινώντα από την ΤΡΙΤΗ ταχύτητα και κρατώντα πατηένο

για 2 δευτερόλεπτα περίπου το πλήκτρο Ε αυτή θα ενεργο-

ποιηθεί για 10 λεπτά και στη συνέχεια θα επιστρέψει στην

προκαθορισένη ταχύτητα.Όταν η λειτουργία είναι ενεργή το

LED αναβοσβήνει. Για να τη διακόψετε πριν από τα 10 λεπτά

πατήστε ξανά το πλήκτρο Ε. Σε ορισένα οντέλα πορείτε

να ενεργοποιήσετε τη λειτουργία ακόα και ε την πρώτη και

τη δεύτερη ταχύτητα.

Πιέζοντα το πλήκτρο Fγια 2 δευτερόλεπτα (ε τον απορρο-

φητήρα σβηστό) ενεργοποιείται η λειτουργία“clean air”. Αυτή

η λειτουργία ανάβει τον κινητήρα για 10 λεπτά κάθε ώρα στην

πρώτη ταχύτητα. Μόλι ενεργοποιηθεί η λειτουργία, ο κινητή-

ρα ξεκινά ε την 1η ταχύτητα για 10 λεπτά κατά τη διάρκεια

των οποίων θα πρέπει να αναβοσβήνει το πλήκτρο F και το

πλήκτρο C. Αφού περάσει αυτό ο χρόνο ο κινητήρα σβήνει

και το φωτάκι του πλήκτρου F παραένει αναένο σταθερό

έω ότου ετά από άλλα 50 λεπτά ξαναξεκινά ο κινητήρα

ε την πρώτη ταχύτητα και τα φωτάκια Fκαι Cξαναρχίζουν

να αναβοσβήνουν για 10 λεπτά και έτσι συνεχίζει. Πατώντα

οποιοδήποτε πλήκτρο εκτό από τα φώτα του απορροφητή-

ρα, επιστρέφει στην κανονική λειτουργία (πχ. αν πατήσετε το

πλήκτρο Dαπενεργοποιείται η λειτουργία “clean air” και το

οτέρ παίνει στη 2η ταχύτητα. Πατώντα το πλήκτρο B η

λειτουργία απενεργοποιείται.

 Η λειτουργία "TIMER ΑΥΤΟΜΑΤΟ ΣβΗΣΙΜΟ" καθυστερεί

το σταάτηα του απορροφητήρα, που θα συνεχίσει να

λειτουργεί στην τρέχουσα ταχύτητα κατά την ενεργοποίηση

αυτή τη λειτουργία και για 15 λεπτά.

-

κα:

-Όταν το κουπί Aαναβοσβήνει ε συχνότητα 2 sec. τα φίλτρα

συγκράτηση λίπου πρέπει να πλένονται.

-Όταν το πλήκτρο Aαναβοσβήνει κάθε 0,5 δευτ. τα ενεργά

φίλτρα άνθρακα πρέπει να πλυθούν ή να αντικατασταθούν

σύφωνα ε τον τύπο του φίλτρου.

Αφού επανατοποθετηθεί το καθαρό φίλτρο θα πρέπει να

κάνετε reset στην ηλεκτρονική νήη πιέζοντα το κουπί

Aγια περίπου 5 sec. έχρι να σταατήσει να αναβοσβήνει.

ΕΝ ΑΝΑΛΑΜβΑΝΟΥΜΕ ΕΥΘΥΝΕΣ ΓΙΑ ΤΥΧΝ ΖΗΜΙΕΣ

ΠΟΥ ΠΡΟΚΑΛΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΜΗ ΤΗΡΗΣΗ ΤΝ ΣΥΜ-

βΟΥΛΝ ΠΟΥ ΠΡΟΑΝΑΦΕΡΘΗΚΑΝ.

MAGYAR H

ÁLTALÁNOS TUDNIVALÓK

Kérjük, figyelmesen olvassa el útmutatónkat, mert fontos

tudnivalókat tartalmaz a készülék felszerelésére, használatára

és karbantartására vonatkozóan. Őrizze meg, mert a későbbi-

ekben is szüksége lehet rá. A berendezést úgy tervezték, hogy

elszívással (a levegőnek a szabadba történő kivezetésével -

1B.ábra), szűrővel (a levegő visszavezetésével - 1A.ábra), vagy

külső motorral (1C.ábra) is használható.

BIZTONSÁGI FIGYELMEZTETÉSEK

1. Figyeljünk arra, hogyha nem villannyal működő és ugyan-

annak a helyiségnek a légterét használó elszívó, kályha vagy

tűzhely működik egyszerre, akkor az elszívó esetleg kivonja a

kályha vagy a tűzhely égéséhez szükséges levegőt. A helyiség

negatív nyomása 4 PA-nál nem lehet nagyobb (4x10 -5 bar). A

biztonságos működés érdekében gondoskodjunk a helyiség

megfelelő levegőellátásáról. A szennyezett levegő külső térbe

való elvezetésekor tartsuk be az ide vonatkozó előírásokat.

Mielőtt bekötné a modellt az elektromos hálózatba:

-Ellenőrizze a (a készülék belsejében található) műszaki

adatokat tartalmazó táblát, és győződjön meg arról, hogy az

elektromos hálózat feszültsége és teljesítménye megfelel-e a

feltüntetett adatoknak, valamint, hogy a csatlakozó megfele-

lő-e. Amennyiben kételyei merülnek fel, forduljon szakképzett

villanyszerelőhöz.

-Ha a tápkábel megsérült, ki kell cserélni egy másik kábelre,

vagy a gyártónál vagy annak szervizközpontjában beszerez-

hető speciális egységre.

-3A-s biztosítékkal ellátott csatlakozódugóval kösse be a

hálózatba az egységet, vagy csatlakoztassa 3A-s biztosítékkal

védett kétfázisú kábel két eréhez.

2. FIGYELEM!

Bizonyos esetekben az elektromos készülékek veszélyt

jelenthetnek.

A)Az elszívó működése közben ne ellenőrizze a szűrők

állapotát.

B)A készülék világításának hosszan tartó használata köz-

ben vagy közvetlenül azt követően ne érjen az izzókhoz

vagy a mellettük lévő felületekhez.

C)Az elszívó alatt tilos nyílt lángon sütni.

D)Ne használjon nyílt lángot, mert az tönkreteheti a szű-

rőket és tüzet okozhat.

E) Tartsa folyamatosan szem előtt a sütést, nehogy a forró

olaj meggyulladjon.

F) A karbantartási műveletek előtt húzza ki a konnektort

a dugóból.

G)A készülék nem gyerekek vagy felügyelet nélkül ha-

gyott, működtetésre alkalmatlan személyek általi hasz-

nálatra lett tervezve.

H) Vigyázzon a gyerekekre, hogy nehogy játsszanak a

készülékkel.

I) Amennyiben az elszívót gázzal vagy más éghető anyag-

gal működő készülékkel együtt használja, a helyiségnek

megfelelő szellőzéssel kell rendelkeznie.

L) Amennyiben a tisztítási műveleteket nem az utasítások-

nak megfelelően végzi el, fennáll a veszélye annak, hogy

a készülék kigyullad.

A készülék megfelel az elektromos és elektronikus berende-

zések hulladékairól (WEEE) szóló 2002/96/EK európai uniós

irányelvnek. Gondoskodjon a termék megfelelő kezeléséről,

annak működésből történő kivonása után, a felhasználó

hozzájárul a környezetre és az egészségre való káros hatások

megelőzéséhez.

A termékenvagya mellékeltdokumentációnfeltüntetett

jelölés azt jelzi, hogy a termék nem kezelhető háztartá-

si hulladékként, hanem a megfelelő begyűjtő állomásra

kell vinni az elektromos és elektronikus berendezések újra-

hasznosítása érdekében.Készülékétől a hulladékkezelésre

vonatkozó helyi előírásoknak megfelelően váljon meg. A ter-

mékkel kezelésével, összegyűjtésével és újrahasznosításával

- 18 -

kapcsolatos további információkért forduljon a megfelelő

helyi irodához, a háztartási hulladékokat begyűjtő szolgálat-

hoz, vagy ahhoz az üzlethez, ahol a készüléket megvásárolta.

FELSZERELÉSI UTASÍTÁSOK

-

rek végezhetik el.



elkezdése előtt.



Megjegyzés! Ellenőrizze a készülék belsejében elhelyezett

adattáblát:

-Amennyiben az adattáblán fel van tüntetve a szimbólum,

akkor a készülék nem csatlakoztatható a földeléshez, ezért a

II. szigetelési osztály előírásait kell betartani.

-Amennyiben az adattáblán NINCS feltüntetve a

szimbólum, az I. szigetelési osztály előírásait kell betartani.

II. szigetelési osztály

-A termék kéteres kábellel készült, vigyázzunk, hogy az egyik

huzalt se kössük a földvezetékbe.

A dugónak a készülék felszerelését követően is könnyen

megközelíthetőnek kell maradnia.

Abban az esetben, ha a készülék dugó nélküli tápkábellel van

ellátva, az elektromos hálózatba való bekötéshez a készülék

és a hálózat közé be kell iktatni egy, a terhelésre szabott és

az érvényes szabványnak megfelelő univerzális megszakítót,

melynek érintkezői között legalább 3 mm távolságnak kell

lennie.

-A hálózatra való bekötésnél vegyük figyelembe a huzalok

színét:

BARNA = Lfázis

KÉK = Nnullafázis.

I. szigetelési osztály

A készülék I. osztályú, ezért földelt konnektorba kell csatla-

koztatni.

-Az elektromos hálózathoz történő csatlakoztatást az alábbiak

szerint kell elvégezni:

BARNA = Lfázis

KÉK = Nnulla

SÁRGA/ZÖLD = föld.

A nulla vezetéket kell összekötni az Njelzésű csatlakozóval, míg

a SÁRGA/ZÖLD vezetéket a föld jelhez közeli csatlakozóhoz

kell kötni .

Az elektromos összeköttetés kivitelezésekor győződjön meg

róla, hogy a dugós csatlakozó a földhöz van csatlakoztatva.

Az elszívó kürtőjének felszerelése után, ügyeljen rá, hogy az

elektromos kapcsoló könnyen hozzáférhető legyen. Abban

az esetben, ha közvetlenül csatlakoztatja az elektromos

hálózatra, a készülék és a hálózat közé be kell iktatni egy a

terhelésre szabott és az érvényes szabványnak megfelelő

univerzális megszakítót, melynek érintkezői között legalább

3 mm legyen a távolság.

 A főzőlap főzéshez használt edényeket tartó felülete és a

konyhai elszívó alsó része között minimum 65 cm távolságnak

kell lennie. Ha két vagy több elvezető csövet kell összesze-

relnünk, akkor az alsó csövet illesszük a felső belsejébe. Az

elszívó csövét ne vezessük olyan kéménybe, amelyben meleg

levegő áramlik, vagy amely nem villannyal működő beren-

dezés égéstermékét vezeti el. A szerelés megkönnyítéséhez

az összeszerelés megkezdése előtt távolítsuk el a zsírszűrőt/

zsírszűrőket (7.ábra).

- Amennyiben a készüléket konyhai szagelszívóként szereli fel,

gondoskodjon kéménynyílásról.

Tanácsos a levegőkimeneti cső átmérőjével megegyező

átmérőjű levegőelvezető csövet használni. Az

átmérőcsökkentés csökkenti a termék teljesítményét, és

növeli a zajosságát.

 Amennyiben az Önök készülékét úgy tervezték, hogy

központi elszívó rendszerrel rendelkező otthonokban lehessen

használni, a következő műveleteket kell elvégezni:

-A kapcsoló egy termo-elektromos berendezésen keresztül

egy szelep nyitását és zárását vezérli. Amennyiben a kapcsolót

 állásba kapcsolja, egy perc elteltével a szelep 90°-kal

elfordulva kinyílik, ezzel lehetővé teszi az elhasznált levegő

elszívását. Amennyiben a kapcsolót  állásba kapcsolja,

100 másodperc elteltével a szelep bezáródik.



Fúrja ki az Afuratot a jelölt magasságban (2 ábr.). Rögzítse a

készüléket, és állítsa vízszintbe a felső szekrényekhez képest.

A beszabályozást követően rögzítsük véglegesen a kürtőt a

2 A jelű csavarral (5.ábra). A felszereléshez a fal fajtájának (pl.

vasbeton, gipszkarton, stb.) megfelelő csavarokat és szélesedő

tipliket használjunk. Amennyiben a kürtővel együtt leszállításra

kerülnek a csavarok és a tiplik is, ellenőrizzük, hogy azok meg-

felelnek-e a faltípusnak, ahova a kürtőt rögzíteni kell.



A díszítő elem által takart térben alakítsuk ki a tápfeszültség

bekötését. Amennyiben a berendezést elszívóval, vagy külső

motorral szerelik, gondoskodni kell a levegő elvezetéshez

szükséges nyílásról. Helyezze fel, és az Acsavarok segítségével

rögzítse a felső díszítőelem tartókengyelét a falra úgy, hogy

a tengelye egybe essen a készülék tengelyével (3 ábra), és

tartsa be a plafontól számított távolságot (lásd 2 ábra). A

levegő elvezető cső segítségével csatlakoztassa a Ckarimát a

levegő elvezető nyíláshoz (5 ábra). Csúsztassa a felső kürtőt az

alsó kürtőbe, és helyezze a készülék burkolatára. Rögzítsük az

alsó csatlakozó elemet a kürtőhöz, a felső csatlakozó elemet

húzzuk ki a bilincsig, majd a B csavarokkal rögzítsük (6.ábra).

Az elszívóval szerelt kürtő szűrősre való átalakításához a

viszonteladótól meg kell rendelni az aktív szenes szűrőket, és

a szerelési útmutató szerint be kell azokat szerelni.



Az elszívóval szerelt kürtő szerelési utasításait tartalmazó

fejezetben megadott módon szereljük fel a kürtőt és a két

csatlakozó elemet.

Csatlakoztassa a levegő elterelő csatornát Ma

kengyelhez, és rögzítse az Icsavarokkal a 4 ábrán látható módon.

Az aktív szénszűrőket helyezze a kürtő belsejében elhelyezett

elszívó testbe középre, majd fordítsa el 90 fokkal, amíg nem érzi

a megfelelő rögzítést jelző kattanást (8 ábra).

HASZNÁLAT ÉS KARBANTARTÁS

 Mielőtt bármilyen étel főzésébe belekezdene, tanácsos

bekapcsolni a készüléket. A szennyezett levegő teljes

kiszellőztetése érdekében a főzés végét követően ajánlatos

még 15percig bekapcsolva hagyni az elszívót. Az elszívó

tökéletes működtetése megfelelő és folyamatos karbantartást

igényel. Különös figyelmet kell fordítani a zsír- és az aktív

szénszűrőre.

 megköti a levegőben lévő zsírszemcséket,

melyek a használattól függően idővel eltömítik a készüléket.

- Egy esetleges tűzveszély megelőzése érdekében legfeljebb

kéthavonta mossa el kézzel a zsírszűrőket. Használjon sem-

leges folyékony mosószereket, vagy mossa el a zsírszűrőt

- 19 -

alacsony hőmérsékleten mosogatógépben rövid programon.

Ne használjon súrolószert.

- Néhány mosás után a zsírszűrő színe megváltozhat. Ez nem

szolgáltat alapot reklamációra, és a szűrő esetleges cseréjére.

feladata, hogy megtisztítsák a környezet-

be visszaáramoltatott levegőt, és csökkentsék a főzés során

keletkező kellemetlen szagokat.

- A nem regenerálható aktív szénszűrőket legfeljebb 4 havonta

cserélni kell. Az aktív szén telítődését befolyásoló tényezők:

a készülék használatának időtartama, főzési szokások és a

zsírszűrő tisztításának gyakorisága.



visszahelyezése előtt várja meg, hogy a szénszűrők telje-

sen megszáradjanak.

-

sen egy vízzel vagy semleges folyékony nem súroló hatású

mosószerrel átitatott ruhával.

 A világítóberendezést főzés közbeni használatra tervezték,

és nem a konyha általános, huzamos idejű megvilágítására. A

huzamos idejű használat lényegesen lecsökkenti az égők átlag

élettartamát.

Figyelem: az elszívó és a szűrők tisztítására ill. a szűrők

cseréjére vonatkozó utasítások be nem tartása megnöveli a

tűzeset kockázatát. Ezrért azt tanácsoljuk, kövesse az utasításo-

kat.



A Bhalogénizzók cseréjéhez a megfelelő réseken keresztül

megemelve vegye le a Cüvegburát. Cserélje ki az izzókat

azonos típusúakra! Figyelem! Ne fogja meg a lámpát csupasz

kézzel!



Amennyiben a készülék FÉNYJELZŐ lámpával ellátott típusú,

a lámpa kicseréléséhez villanyszerelőt kell hívni.



Csak a készülékre felszerelttel megegyező erősségű és típusú

izzót használjon.



A = Villanykapcsoló

A1 = Ki gomb

A2 = Be gomb

B = Gyöngy gomb kijelzőlámpa

C = Sebesség ellenőrzése

C1 = Ki gomb

C2 = EGYES SEBESSÉG gomb

C3 =KETTES SEBESSÉG gomb

C4 = HÁRMAS SEBESSÉG gomb.



A = VILÁGÍTÁS

B = OFF

C=ELSŐ SEBESSÉG

D=MÁSODIK SEBESSÉG

E=HARMADIK SEBESSÉG.

a jelölésekhez tartozó magyarázat:

A = VILÁGÍTÁS kapcsoló

B = KIKAPCSOLÓ/ELSŐ SEBESSÉGFOKOZAT gomb

C = MÁSODIK SEBESSÉGFOKOZAT gomb

D= HARMADIK SEBESSÉGFOKOZAT gomb.

Ha az elszívó első, második vagy harmadik sebességfokozatban

működik, amikor kikapcsolja, a visszakapcsoláskor az elszívó

ugyanabban a sebességfokozatban indul el, mint amelyikben

a kikapcsolás pillanatában működött.



A = VILÁGÍTÁS

B = OFF

C = ELSŐ SEBESSÉG

D= MÁSODIK SEBESSÉG

E = HARMADIK SEBESSÉG

F = LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE 15 perccel 

Ha az ön készüléke rendelkezik INTENZÍV sebességfokozattal,

a fokozat bekapcsolásához állítsa a készüléket HARMADIK

fokozatba, majd tartsa nyomva az Egombot kb. 2 másodper-

cig. Az intenzív sebesség 10 perc működés után kikapcsol, és

a készülék az eredetileg beállított fokozaton üzemel tovább.

Amikor a funkció aktív, a led villog. Ha a funkciót nem kívánja

10 percig üzemeltetni, a kikapcsoláshoz nyomja meg ismé-

telten az Egombot.

Egyes modellek esetében az intenzív funkció egyes vagy kettes

fokozat mellett is bekapcsolható.

Ha 2 másodpercig nyomva tartja (kikapcsolt szagelszívó

mellett) az F gombot, működésbe lép a “clean air” funkció.

Ez a funkció óránként 10 percre bekapcsolja a motort egyes

sebességen. Amint működésbe hozta a funkciót, 10 percre

beindul a motor egyes sebességen. Ez alatt az idő alatt az F és a

C gomb együtt villog. 10 perc elteltével a motor kikapcsolódik,

és az F gomb ledje folyamatos fénnyel ég. 50 perccel később a

motor ismételten be fog indulni az egyes sebességen és az F

és C ledek ismételten villogni fognak 10 percig, stb. Lenyomva

bármelyik gombot a fényekre vonatkozó gombokon kívül, a

páraelszívó visszatér a rendes üzemmódba (pl. ha lenyomják

a Dgombot, érvénytelenítve lesz “clean air” (tiszta levegő)

funkció és a motor 2-es sebességre lesz beállítva; a Bgomb

lenyomásával a funkció ki lesz kapcsolva).

 A“LEÁLLÍTÁS AUTOMATIKUS KÉSLELTETÉSE”megaka-

dályozza az elszívó kikapcsolását és a búra a funkció bekap-

csolásakor folyamatban levő üzemsebességen fog működni

még 15 percet.



-Amikor az A 2 másodperces időközönként villog, mossa el a

zsírszűrőket.

-Amikor az A gomb 0,5 másodperces időközönként villog a

mossa el vagy cserélje ki az aktív szénszűrőt (a szűrő típusától

függően).

Miután visszahelyezte a tiszta szűrőt, az elektromos memória

nullázásához nagyjából öt másodpercre tartsa lenyomva az

Agombot, míg az villogni nem kezd!





NORSK N

GENERELT

Les denne bruksanvisningen nøye. Her gis viktig informasjon

angående sikker installering, bruk og vedlikehold av apparatet.

Ta vare på bruksanvisningen for fremtidige behov. Apparatet er

laget for å kunne brukes i avtrekksversjon (suge ut luft utenifra

- Fig.1B), filterversjon (resirkulere luft innvendig - Fig.1A) eller

versjon med ekstern motor (Fig.1C).

- 20 -

SIKKERHETS INFORMASJON

1. Vær forsiktig dersom en vifte med utvendig avløp benyt-

tes i samme rom som en brenner eller en ovn som ikke går

på elektrisk strøm, da viften trekker ut luften brennern eller

ovnen trenger til forbrenningen. Det negative trykket i rommet

må ikke overstige 4 Pa (4x10 -5 bar). For sikker bruk må man

derfor sørge for tilstrekkelig ventilasjon av lokalet. Avtrekket

skal utføres i henhold til gjeldende forskrifter.

Før modellen kobles til det elektriske systemet:

-Kontroller typeskiltet (befinner seg inni apparatet) for å kon-

trollere at spenning og styrke er i samsvar med strømnettet og

at forbindelseskontakten er egnet. Er du i tvil ta kontakt med

en kvalifisert elektriker.

-Dersom strømledningen er ødelagt, må denne byttes ut med

en kabel eller en spesialenhet som kan skaffes hos produsen-

ten eller serviceavdelingen til produsenten.

-Koble anordningen til strømtilførselen ved hjelp av et støpsel

med sikring 3A eller til de to ledningene til bifasen beskyttet

av en sikring 3A.

2. Advarsel!

Inoen situasjoner kanelektriskeapparaterutgjøreen fare.

A)Ikke kontrollere filtrenes tilstand mens avtrekket er i

bruk.

B)Ikke berøre lyspærene eller de nærliggende områdene

under eller rett etter lengre bruk av belysningsanlegget.

C)Det er forbudt å steke mat med flammer under avtrek-

ket.

D)Unngå åpen ild, siden den skader filtrene og kan med-

føre brann.

E) Hold frityrsteking av mat konstant under kontroll, for å

unngå at oljen tar fyr.

F) Trekk ut støpselet fra stikkontakten før du foretar ved-

likeholdsarbeid.

G)Apparatet er ikke ment til brukes av barn eller ikke

selvstendige personer uten overvåking.

H) Overvåk barna for å være sikre på at de ikke leker med

ovnen.

I) Når avtrekket benyttes samtidig med apparater som

brenner gass eller andre brennstoffer, må rommet være

passende utluftet.

L) Hvis rengjøringsinngrepene ikke utføres i samsvar med

anvisningene, er det fare for at det kan oppstå en brann.

Dette apparatet er merket i samsvar med det europeiske dirke-

tivet EC/96/2002,“Waste Electrical and Electronic Equipment”

(WEEE). Ved å forsikre seg om at dette produktet blir avsatt på

korrekt måte vil brukeren bidra til å hindre potensielt negative

effekter for miljø og helse.

Symbolet på produktet, eller i den medfølgende doku-

mentasjonen viser til at dette produktet ikke må be-

handles som husholdningsavfall, men må leveres inn til

spesialinnsamling for elektriske og elektroniske produkter for

resirkulering. Man må kvitte seg med apparatet slik lokale

regler for avsetting og resirkulering tilsier.

For nærmere informasjon om behandling, gjenvinning og

resirkulering av dette produktet må man kontakte det lokale

avfallsselskap, offentlig kontor med ansvar for søppelinnsam-

ling eller butikken der produktet ble kjøpt.

INSTALLASJONSVEILEDNING

-

sert personale.





Merk! Verifiser datamerket som finnes på innsiden av ap-

paratet:

-Hvis symbolet vises på platen, betyr det at ingen jordfor-

bindelse må gjøres på apparatet, følg derfor instruksjonene

for isolasjonsklasse II.

-Hvis symbolet IKKE vises på platen, følg instruksjonene

for isolasjonsklasse I.

Isolasjonsklasse II

-Apparatet er fremstilt i klasse II, ingen leder skal derfor kobles

til jord. Støpselet må være lett tilgjengelig etter installasjon av

apparatet. Hvis apparatet er utstyrt med en strømledning uten

støpsel, må en omnipolar bryter i passende størrelse med 3

mm minimum åpning mellom kontaktene festes mellom ap-

paratet og strømforsyningen i overensstemmelse med lasten

og strømforskriftene.

-Tilkobling til strømnettet utføres på følgende måte:

BRUN = L strømførende

BLÅ = N nulleder.

Isolasjonsklasse I

Dette apparatet tilhører klasse I, av elektriske apparater og må

derfor koples til jordet kontakt.

-Tilkoplingen til strømforsyningen må utføres på følgende

måte:

BRUN = Llinje

BLÅ = Nnøytral

GUL/GRØNN =jording.

Den nøytrale tråden må koples til pluggen med symbolet N

mens den GRØNN/GULE, tråden måkoples til pluggen nær

jordingssymbolet .

Ved elektrisk tilkopling må man forsikre seg om at kontakten

er jordet. Etter montering av oppsugingsviften må man kon-

trollere at el-kontakten lett kan nås i den endelige posisjonen.

Ved direkte påkopling til strømnettet er det nødvendig å

sette inn en flerpols-bryter mellom apparatet og strømnettet

med en minimumsavstand på 3 mm mellom kontaktene, og

som er egnet til strømbehovet og i overensstemmelse med

gjeldende regler.

Avstanden fra støtteoverflaten hvor kokekarene står på ko-

keoverflaten og laveste punkt på kjøkkenhetten må være minst

65 cm. Dersom det benyttes en avtrekkskanal bestående av to

eller flere deler, skal den øvre delen tres utenpå den nedre. Ko-

ble ikke ventilatoravtrekket til et rør der det passerer varmluft

eller røyk fra apparater som ikke går på strøm. Ta ut det/de

fetthemmende filteret/filtrene (Fig.7) før du begynner med

monteringen. Dette gjør det lettere å manøvrere apparatet.

- I anledning montering av apparatet i avtrekksversjon, forbe-

red på forhånd hullet for luftevakuering.

 Det anbefales å bruke et lufttømmerør med samme diameter

som veggventilens munning. Bruk av et reduksjonsrør kan

forringe produktets ytelser og øke støyen.

 Dersom ditt apparat er prosjektert for bruk i hus utstyrt med

sentralstøvsuger gjør som følgende:

Bryteren styrer åpning og lukking av en ventil ved hjelp av en

termoelektrisk anordning. Ved å sette bryteren på ON, åpnes

ventilen etter ett minutt ved å snu seg 90° og tillater på denne

måten oppsuging av den dårlige luften. Ved å sette bryteren

på OFF, vil ventilen lukke seg etter 100 sekunder.

Table of contents

Languages:

Other Pyramis Ventilation Hood manuals

Pyramis

Pyramis AFFIUSO User manual

Pyramis

Pyramis 065941101 Technical manual

Pyramis

Pyramis PS4055 Technical manual

Pyramis

Pyramis 3159 User manual

Pyramis

Pyramis VIRAGGIO F122 SLIM 90 IDT Technical manual

Pyramis

Pyramis Agilo 90 Technical manual

Popular Ventilation Hood manuals by other brands

Hansa

Hansa OMP6553BGH operating instructions

Bosch

Bosch dhdrm36uc installation instructions

Electrolux

Electrolux EFC 6940 user manual

Teka

Teka DG 80 Series user manual

KitchenAid

KitchenAid KVWC956JSS0 Installation Instructions and Use & Care Guide

NEFF

NEFF D 71T7 Series Operating and installation instructions

Russell Hobbs

Russell Hobbs Midnight RHGCH603DS instruction manual

Indesit

Indesit H 461 IX. 1 1 Instructions for use

Grundig

Grundig GDT 2050 X manual

Electrolux

Electrolux EFC 9543 instruction manual

ROSIERES

ROSIERES RVSD9800PN Installation and user manual

American Standard

American Standard QR042 owner's manual

Helios

Helios BK Series Installation and operating instructions

Yale

Yale PWLCL636SS Installation instruction guide

Faber

Faber FABULA PLUS BK 90 user manual

Smeg

Smeg KSEV905X Instruction on mounting and use

Victory

Victory 218B2-30 Installation guide and user's manual

Broan

Broan RM53000 Series instructions

Pyramis SQUARE CHIMNEY User manual

Popular Ventilation Hood manuals by other brands
