qeedo Quick Villa 5 User manual

Bedienungsanleitung Qeedo Quick Up System DE

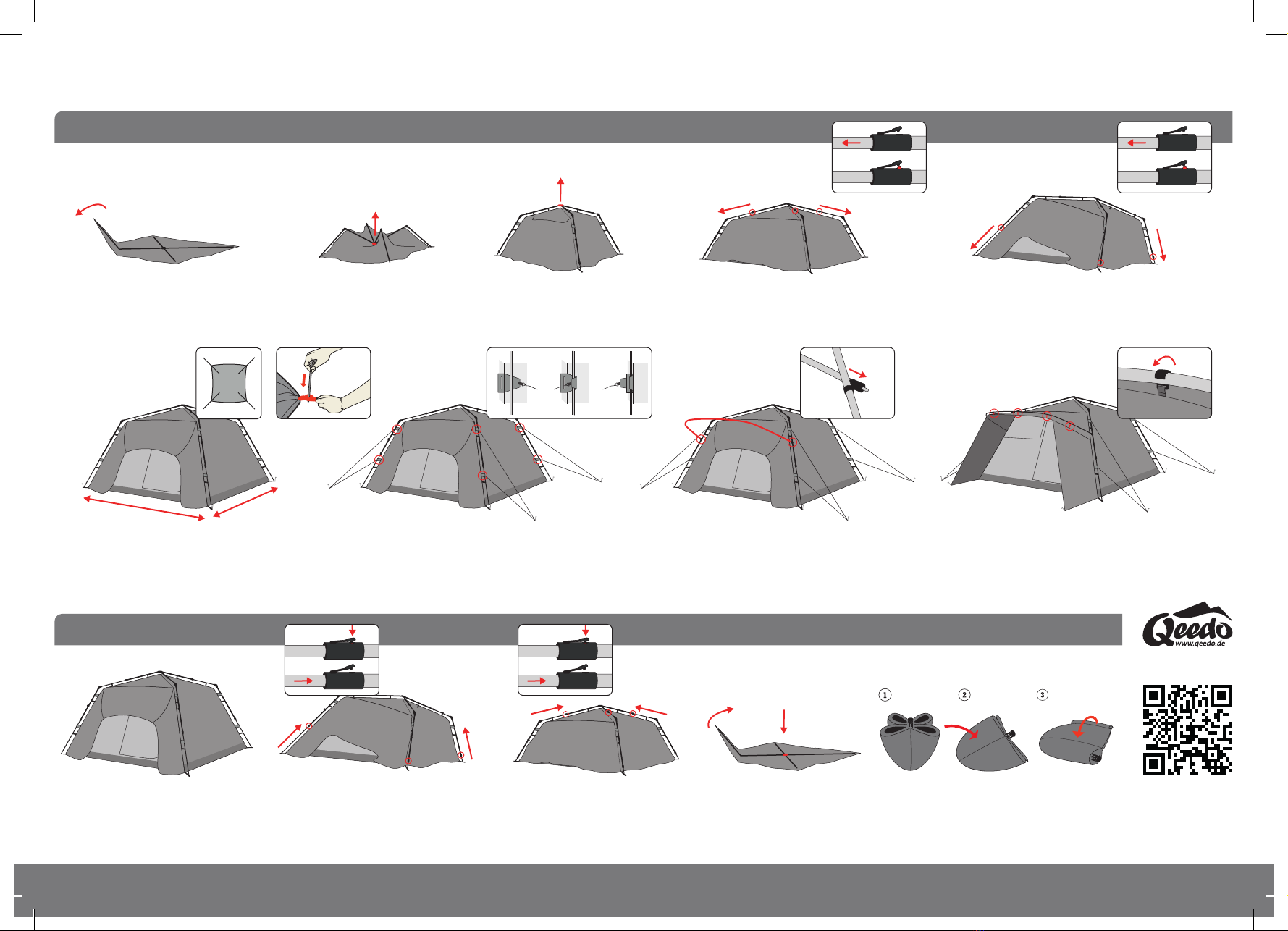

Aufbau
Alle Teleskopstangen (oben) ausziehen
bis der Sicherungspin einrastet
Stangenkreuz in der Mitte anheben Alle Teleskopstangen (unten) ausziehen
bis der Sicherungspin einrastet
Vordachgestänge anbringen
• Zelt auf den Boden legen
• Stangen vollständig ausklappen
• Eckpunkte des Zelts nach außen ziehen
• Mit Heringen über Kreuz abspannen
• Halterung der Abspannleine um das Gestänge legen
• Abspannleine durch den Schlitz führen und mit Heringen xieren
• Abspannleinen nach Bedarf verstellen um diese zu spannen
Vordach einhängen und mit Heringen spannen
Abbau
Besuchen Sie www.qeedo.de
für Aufbau- und Abbauvideos
oder scannen Sie den QR-Code
mit Ihrem Smartphone
• Alle Heringe entfernen
• Vordachgestänge entfernen
• Sicherungspin durch Druck auf
den Kunststohebel entriegeln
• Teleskopstange (unten) einfahren
• Sicherungspin durch Druck auf
den Kunststohebel entriegeln
• Teleskopstange (oben) einfahren
• Stangenkreuz nach
unten drücken
• Stangen zur Mitte klappen
Zelt zusammenrollen
CLICKCONCEPTS GmbH, Ferdinand-Porsche-Straße 4, 73479 Ellwangen - DE, tel.: [phone] - 750, fax: [phone] - 799, web: www.qeedo.de
1. 3.
4. 2.
1.
1. 2. 3. 4. 5.
5. 6. 7 . 8 .
2. 3. 4.

Instruction Sheet Qeedo Quick Up System EN
Assembly
Extend each telescopic rod (top) until
the securing pin clicks into place
Lift up the centre of the cross structure Extend each telescopic rod (bottom) until
the securing pin clicks into place
Mount the canopy poles
• Put tent on the oor
• Extend the poles completely
• Pull the corners of the tent outwards
• Peg down in a crosswise manner
• Place the retainer of the guy rope around the pole structure
• Guide the guy rope through the slit and peg down
• Adjust the guy ropes as needed to tension them
1. 3.
4. 2.
Attach canopy and peg down
Disassembly
• Remove all pegs
• Remove canopy poles
• Press the plastic lever to
unlock the securing pin
• Collapse the telescopic rod (bottom)
• Press the plastic lever to
unlock the securing pin
• Collapse the telescopic rod (top)
• Push the cross structure
downward
• SFold the poles towards the centre
Furl the tent
CLICKCONCEPTS GmbH, Ferdinand-Porsche-Straße 4, 73479 Ellwangen - DE, tel.: [phone] - 750, fax: [phone] - 799, web: www.qeedo.de
Go to www.qeedo.de for
instructional videos on how to
assemble and disassemble the
tent. Or just scan the QR code
with your smartphone.
1.
1. 2. 3. 4. 5.
5. 6. 7 . 8 .
2. 3. 4.

Déplier toutes les tiges télescopiques (du dessus)
jusqu‘à l‘enclenchement du point de sécurité
Lever la croix de tige située au centre Déplier toutes les tiges télescopiques (du dessous)
jusqu‘à l‘enclenchement du point de sécurité
Placer la tige de l‘auvent
• Placer la tente sur le sol
• Déplier entièrement les tiges
• Tirer vers l‘extérieur les angles de la tente
• Tendre en diagonale à l‘aide des sardines
• Placer le support de la corde autour de la tringle
• Faire passer la corde dans la fente puis la xer à l‘aide des sardines
• Ajuster si besoin les cordes pour les tendre
Accrocher l‘uvent et le tendre à l‘aide des sardines
• Retirer toutes les sardines
• Retirer les tiges de l‘auvent
• Débloquer le point de sécurité en
appuyant sur le levier en plastique
• Rentrer les tiges télescopiques (du dessous)
• Débloquer le point de sécurité en
appuyant sur le levier en plastique
• Rentrer les tiges télescopiques (du dessus)
• Appuyer sur la croix de tige
• Rabattre les tiges au milieu
Enrouler la tente
Instructions d‘utilisation Qeedo Quick Up System
Montage
FR
Démontage
Rendez-vous sur www.qeedo.de
pour visionner des vidéos de
montage et de démontage ou
scanner le code QR à l‘aide de
votre smartphone
CLICKCONCEPTS GmbH, Ferdinand-Porsche-Straße 4, 73479 Ellwangen - Allemagne, tél.: [phone] - 750, fax: [phone] - 799, web: www.qeedo.de
1. 3.
4. 2.
1.
1. 2. 3. 4. 5.
5. 6. 7 . 8 .
2. 3. 4.

Allungare (in alto) tutti i pali telescopici nché
il pin di ssaggio scatta in posizione
Sollevare i pali incrociati al centro Allungare (in basso) tutti i pali telescopici nché
il pin di ssaggio scatta in posizione
Applicare la paleria per la veranda
• Mettere la tenda sul terreno
• Aprire completamente i pali
• Tirare verso l’esterno gli angoli della tenda
• Tendere a croce con picchetti
• Mettere l’attacco del tirante attorno alla paleria
• Far passare il tirante attraverso la fessura e ssare con picchetti
• Se necessario regolare i tiranti per tenderli
Agganciare la veranda e tendere con picchetti
• Rimuovere tutti i picchetti
• Togliere la paleria della veranda
• Sbloccare il pin di ssaggio esercitando
una pressione sulla leva di plastica
• Fare rientrare (in basso) il palo telescopico
• Sbloccare il pin di ssaggio esercitando
una pressione sulla leva di plastica
• Fare rientrare (in alto) il palo telescopico
• Premere verso il basso
i pali incrociati
• Piegare i pali verso il centro
Arrotolare la tenda
Istruzioni per l’uso Qeedo Quick Up System
Montaggio
CLICKCONCEPTS GmbH, Ferdinand-Porsche-Straße 4, 73479 Ellwangen - Germania, tel.: [phone] - 750, fax: [phone] - 799, web: www.qeedo.de
IT
Smontaggio
Visitare il sito www.qeedo.de con
i video sul montaggio e lo smon-
taggio oppure eseguire la scan-
sione del codice QR con il proprio
smartphone
1. 3.
4. 2.
1.
1. 2. 3. 4. 5.
5. 6. 7 . 8 .
2. 3. 4.

Extraer todas las barras telescópicas (arriba)
hasta que encastre el pasador de seguridad
Levantar la cruz de varillas en el centro Extraer todas las barras telescópicas (abajo)
hasta que encastre el pasador de seguridad
Colocar las varillas del alero
• Colocar la tienda sobre el suelo
• Desplegar completamente las varillas
• Colocar el soporte del cordón de tensado alrededor de las varillas
• Conducir el cordón de tensado a través de la ranura y jarlo con piquetes
• Regular los cordones de tensado según necesidad para tensar los mismos
• Tirar los puntos de esquina de la
tienda hacia fuera
• Tensar en cruz con piquetes
Colocar el alero y tensarlo con piquetes
• Retirar todos los piquetes
• Retirar las varillas del alero
• Desenclavar el pasador de seguridad mediante
presión sobre la palanca de plástico
• Introducir la varilla telescópica (abajo)
• Desenclavar el pasador de seguridad mediante
presión sobre la palanca de plástico
• Introducir la varilla telescópica (arriba)
• Presionar la cruz de
varillas hacia abajo
• Plegar las varillas hacia el centro
Enrollar la tienda
Traducción de instrucciones de manejo Qeedo Quick Up System
Montaje
CLICKCONCEPTS GmbH, Ferdinand-Porsche-Straße 4, 73479 Ellwangen - Alemania, tel.: [phone] - 750, fax: [phone] - 799, web: www.qeedo.de
ES
Desmontaje
Visite www.qeedo.de para
vídeos de montaje y desmontaje
o escanee el código QR con su
smartphone
1. 3.
4. 2.
1.
1. 2. 3. 4. 5.
5. 6. 7 . 8 .
2. 3. 4.
